Filmschneider gebaut

1 2 3 4

09.03.20 16:27

GeorgK

BZF-Meister

09.03.20 16:27
GeorgK

BZF-Meister

Filmschneider gebaut

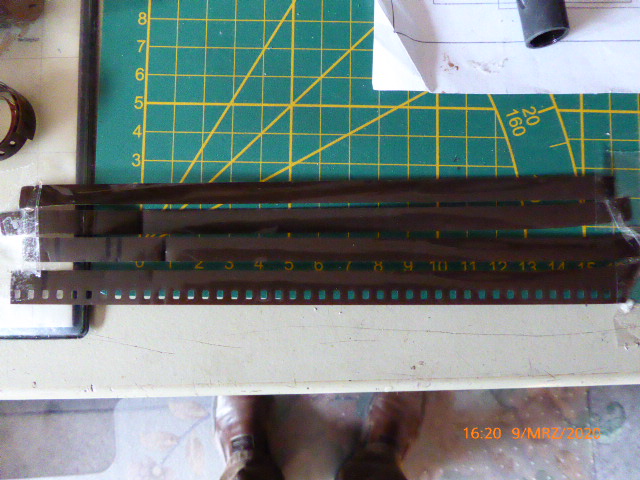

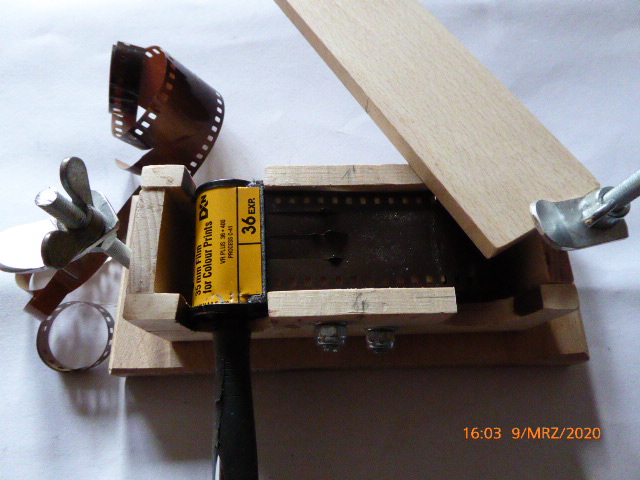

Aus einer 8 mm starken Buche Latte und etwas zuschneiden, entstand ein 8 mm Filmschneider.

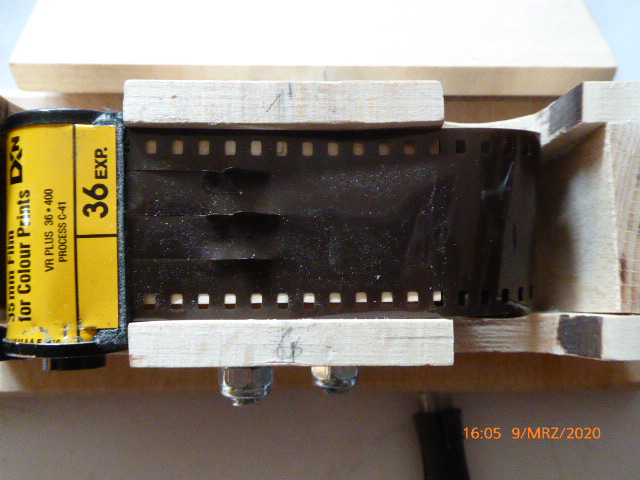

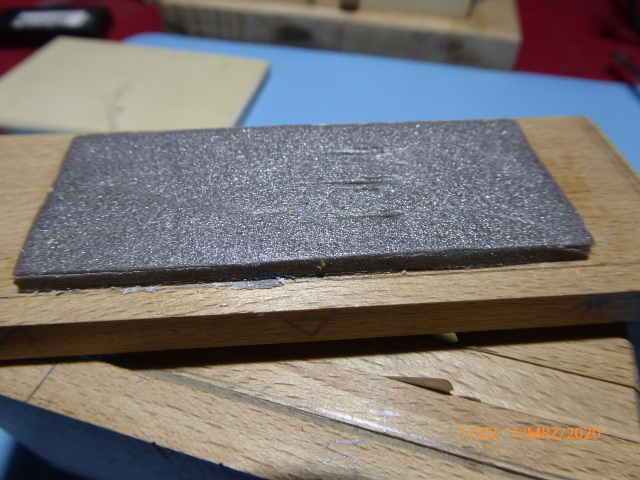

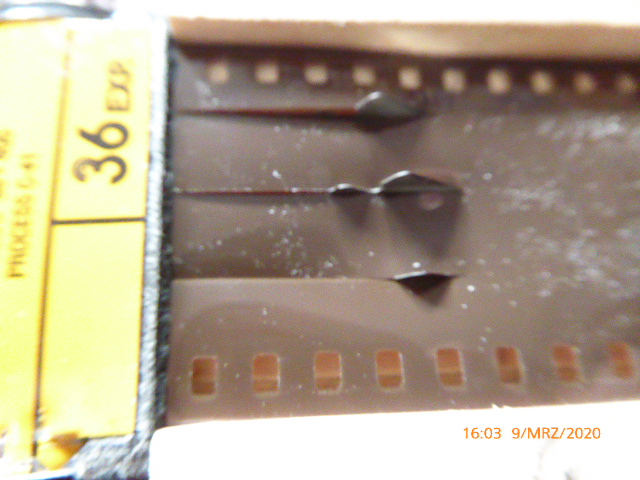

Ein Kleinbild-Film in der Dose wird auf die eine Seite gelegt, film über die Schneideplatte (Oben mit einem Dichtungsband beklebt, dass den Film Plandrückt.) und in die andere-Leere-Dose eingelegt. Deckel drauf, Klemmen drüber und die Dose drehen, bis der geschnittene Film in der Leeren Dose angekommen ist.
Die Leere Dose ist so vorbereitet, dass der Film an die Spule angeklebt wird.

Jetzt suche ich noch eine Minox-Filmdose.

Grüße aus der Stadt
der Rodgau Monotones

Georg

Datei-Anhänge


Zitieren

Hinweise:

---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.

---> Urheberrechte 2: Nur selbst aufgenommene Fotos hochladen. Keine Fotos auf und in fremden Grundstücken.

---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauer Quellenangabe.

---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung (DSGVO) erkennbar oder zuordenbar sind !

---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gezählt.

09.03.20 20:25

Rainer

Administrator

09.03.20 20:25
Rainer

Administrator

Re: Filmschneider gebaut

Hallo Georg,

interessant!!

Ist der Schneideapparat tageslichtfähig?

Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

Zitieren

10.03.20 09:48

GeorgK

BZF-Meister

10.03.20 09:48
GeorgK

BZF-Meister

Re: Filmschneider gebaut

Hallo Rainer,

ich denke das Licht einfallen könnte. Aber ich kann ja abgedunkelt kurbeln.....

Interessant fand ich noch eine Bauanleitung mit einer Kamera.Da wird nur das Schneideteil in die Filmrückwand eingesetzt und mit der Kurbel durchgedreht. Gute Idee....

http://vincechanblog.ca/slitters/slitters.html

aus der Stadt
der Rodgau Monotones

Georg

Zitieren

11.03.20 17:30

GeorgK

BZF-Meister

11.03.20 17:30
GeorgK

BZF-Meister

Re: Filmschneider gebaut

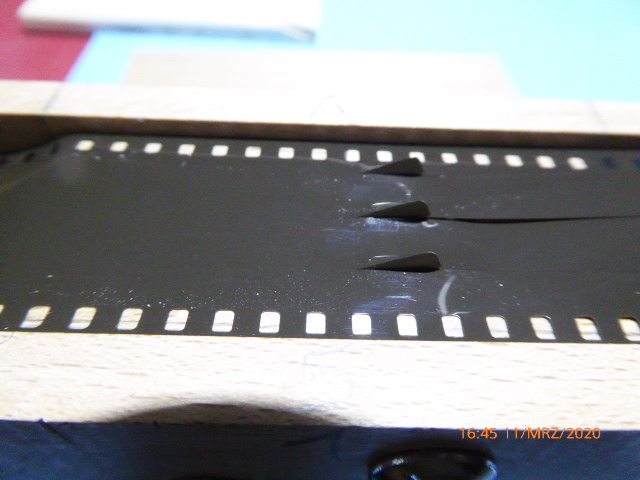

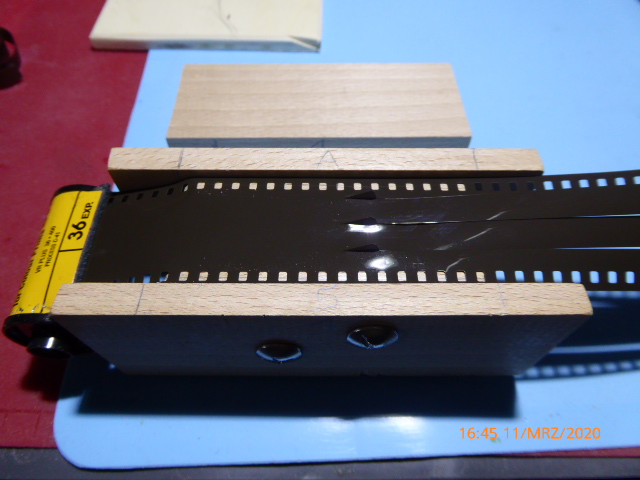

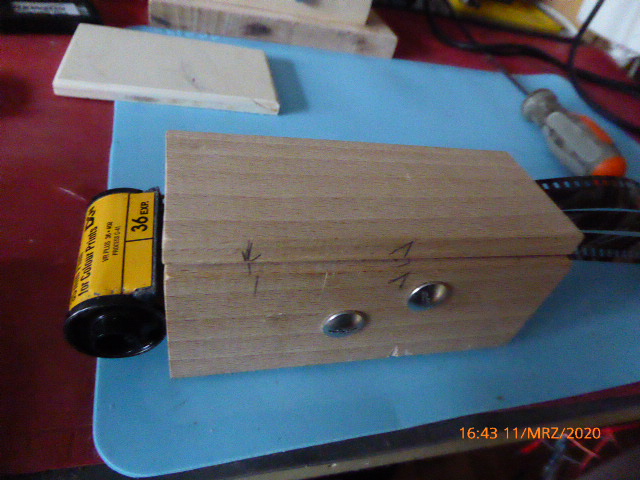

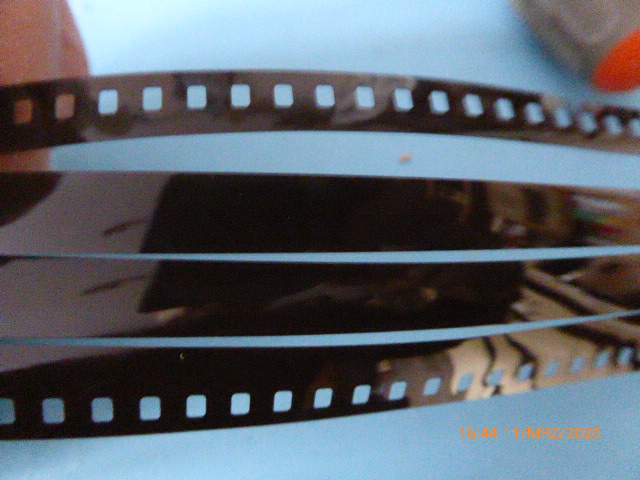

Einen einfachen habe ich mal dranngehängt. Film Durchziehen und wieder in die Filmdose einrollen.
ABER:

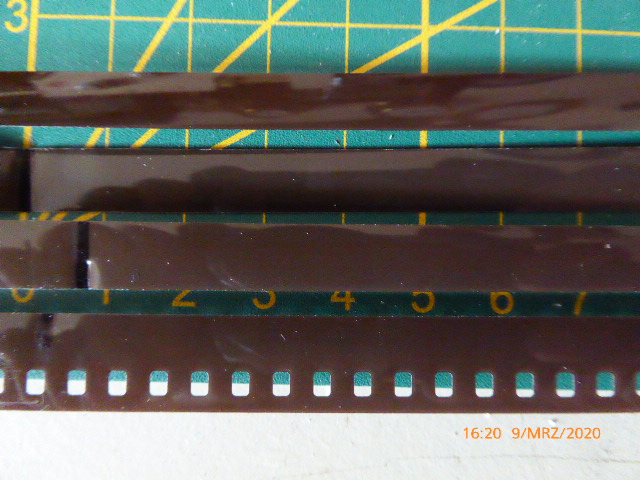

Ich habe den geschnittenen Film mit 8 mm Breite bemessen. Frage an die Wissenden: Ist das Technisch Relevant? oder muss der 9,2 mm sein?

Grüße aus der Stadt
der Rodgau Monotones

Georg

Zuletzt bearbeitet am 11.03.20 17:30

Datei-Anhänge


Zitieren

11.03.20 18:12

Zipferlak

BZF-Meister

11.03.20 18:12
Zipferlak

BZF-Meister

Re: Filmschneider gebaut

Hallo Georg.

Ich habe mal einen original Minox Film nachgemessen: es sind 9 mm in der Breite.

Gut Licht

Martin

Zuletzt bearbeitet am 04.06.20 18:40

Zitieren

11.03.20 19:36

GeorgK

BZF-Meister

11.03.20 19:36
GeorgK

BZF-Meister

Re: Filmschneider gebaut

Danke.Da muss ich wohl nachbessern auf 9 mm.

Grüße aus der Stadt
der Rodgau Monotones

Georg

Zitieren

12.03.20 09:27

GeorgK

BZF-Meister

12.03.20 09:27
GeorgK

BZF-Meister

Re: Filmschneider gebaut

Frage zur Länge:

Wie lang müssen die geschnittenen Filme sein? 36 Bilder mit 11 mm etwa 45 cm?

Grüße aus der Stadt
der Rodgau Monotones

Georg

Zuletzt bearbeitet am 12.03.20 09:27

Zitieren

12.03.20 10:45

Rainer

Administrator

12.03.20 10:45
Rainer

Administrator

Re: Filmschneider gebaut

Hallo Georg,

leider habe ich keinen belichteten Komplettfilm im Minoxformat mehr. Alle sind für die Archivierung zerschnitten und vom Anfang und Ende befreit.

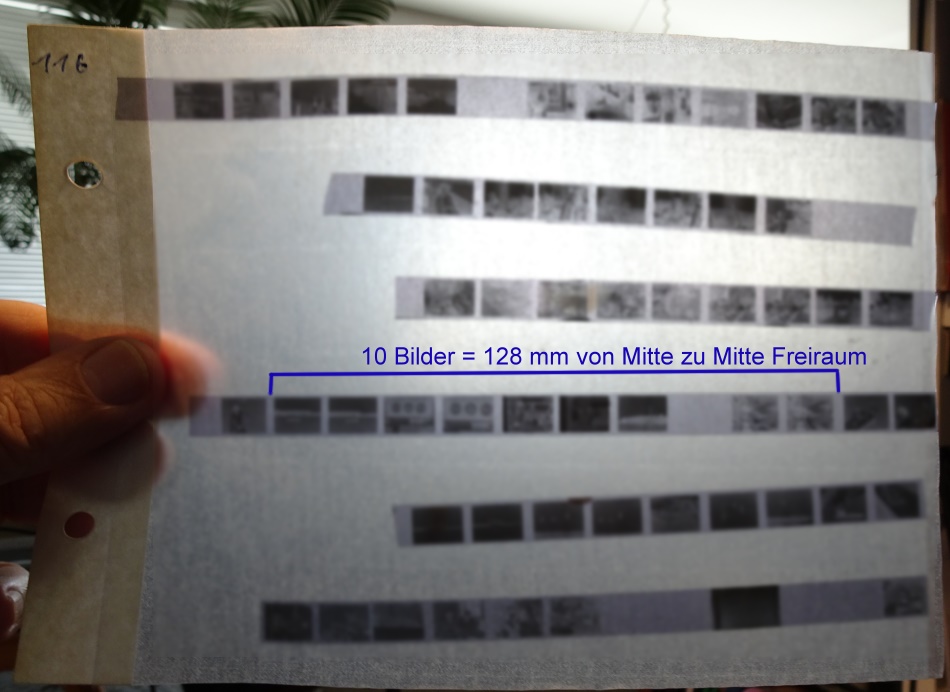

Ich kann Dir aber immerhin die Länge eines 10 Bilder-Abschnitts nennen:

Von Mitte Freiraum zum Mitte Freiraum sind es 128 mm.

Ein Bild vom Mitte Freiraum zu Mitte Freiraum ca. 12,5 mm.

Das wären bei 36 Aufnahmen ca 45 cm ohne Filmvorspann und Nachspann.

Es hat 50 / 36 / 15 / (30) Bild-Filmlängen gegeben.

p.s. Ich habe zwar noch unbelichtete Originalfilme, aber die will ich für eine Vermessung nicht "opfern"

Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

Zuletzt bearbeitet am 12.03.20 10:47

Datei-Anhänge


Mime-Type: image/jpeg, 122 kB

Zitieren

12.03.20 13:59

Georg

BZF-Meister

12.03.20 13:59
Georg

BZF-Meister

Re: Filmschneider gebaut

Hallo Namensvetter,

mein 50-er Film ist 70 cm lang.

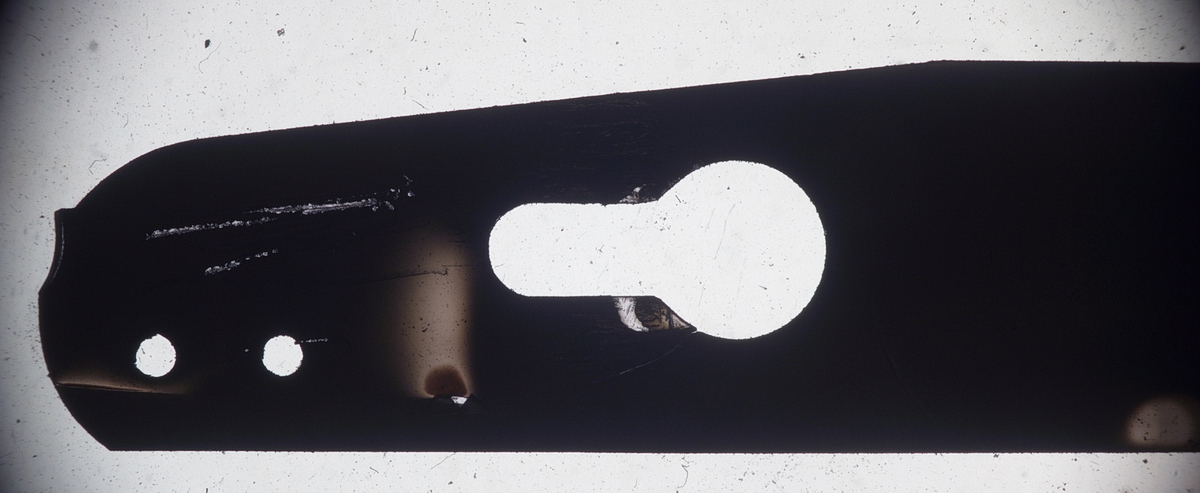

Der Blick auf die Schichtseite am Filmende sieht so aus:

Die Filmbreite beträgt 9,2 mm.

Gruß,
Georg
