[ iIa ] Gebr. Herbst "Perfekt" mit Volute-Verschluss und Sellar-Sucher
Hallo zusammen,

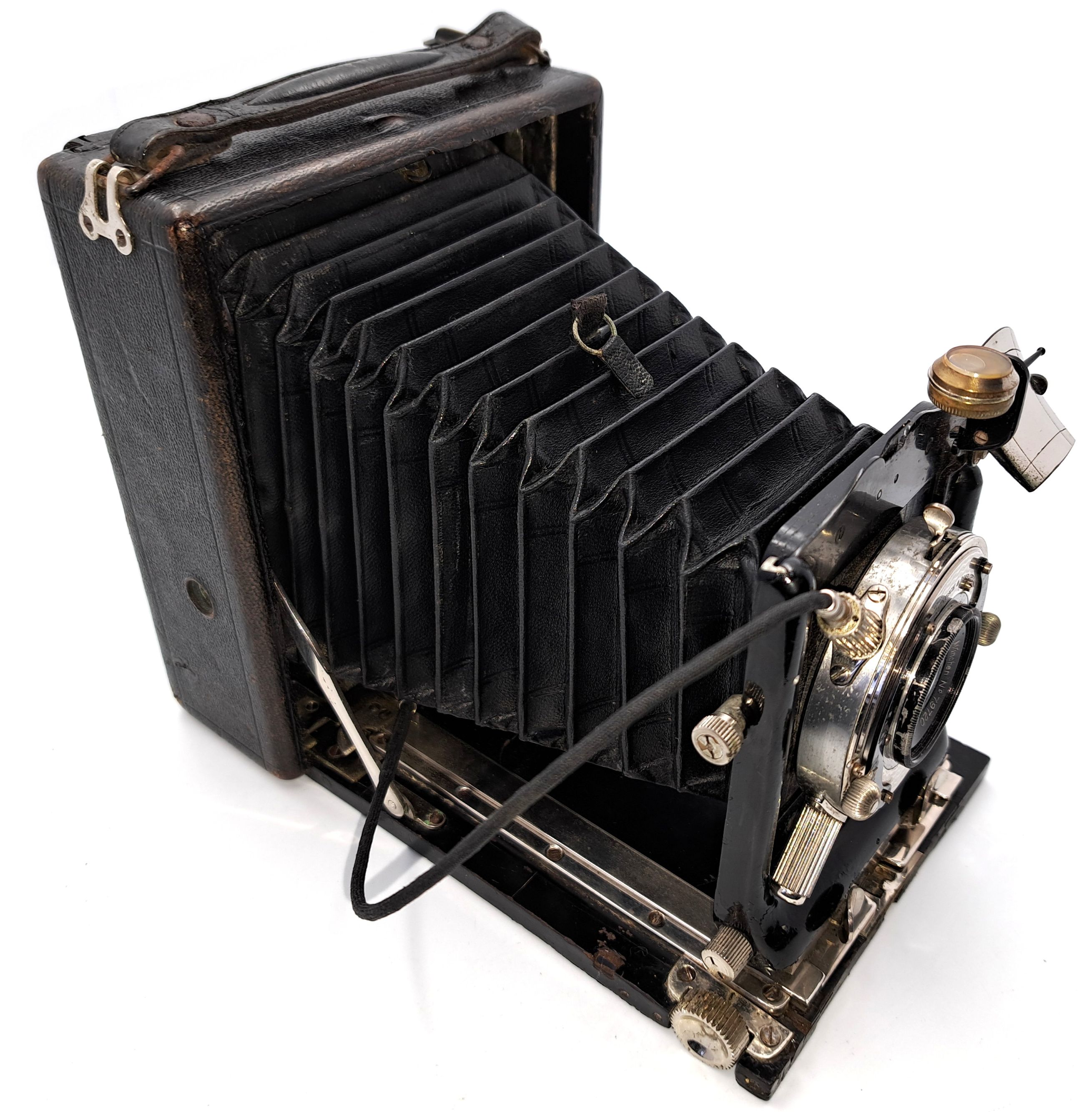

es soll die Klapp-Kamera "Perfekt" der Gebr. Herbst 9x12 mit Volute-Verschluss und Sellar-Sucher vorgestellt werden.

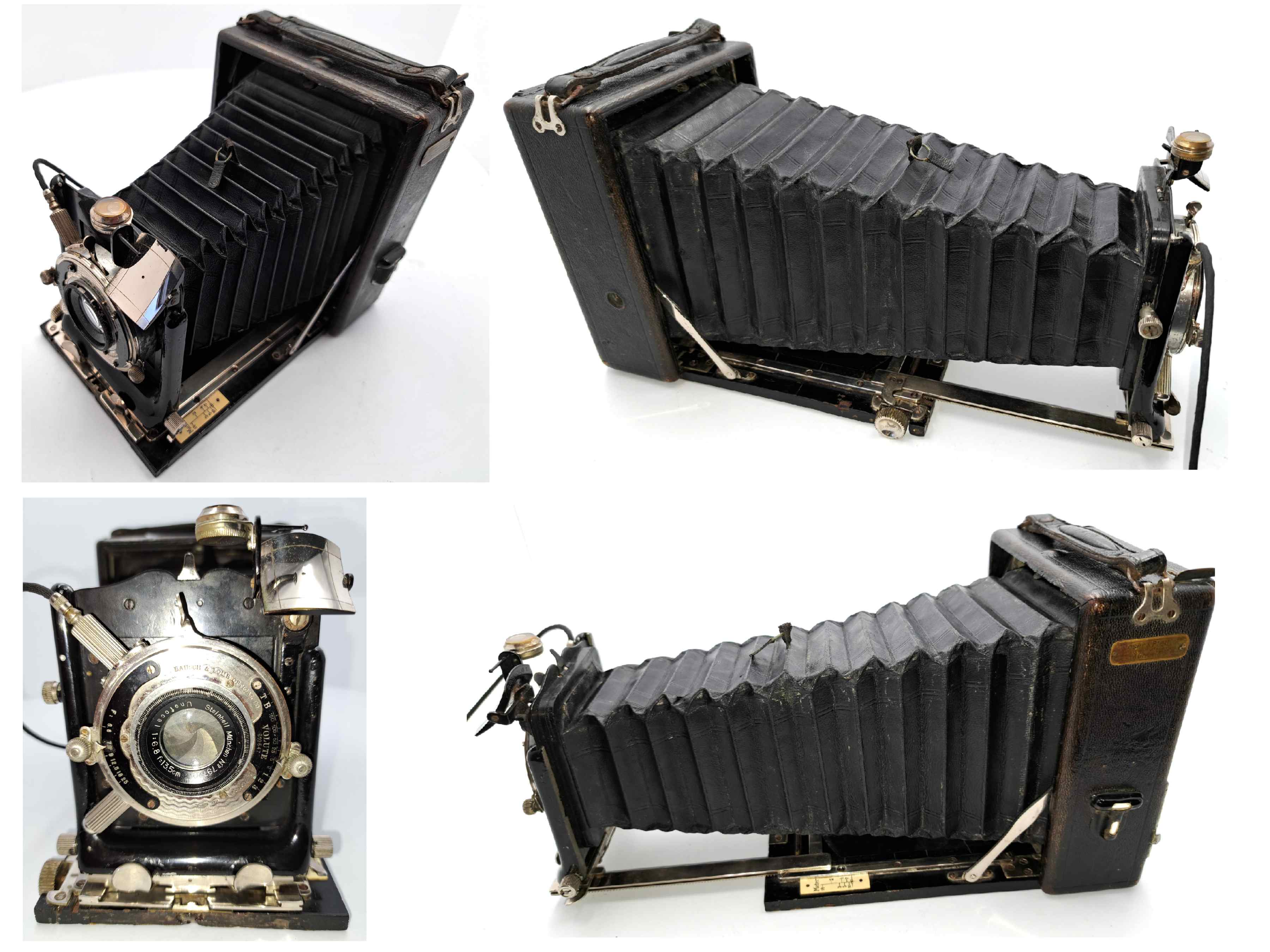

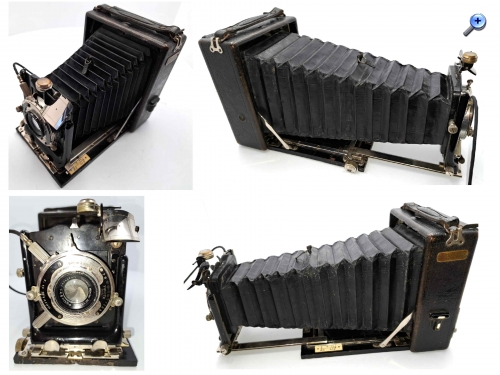

Format & Bauart • 9x12 Hochformat • Reisekamera / Klappkamera mit Doppelauszug • Massives Holzgehäuse, fein geschliffen und dunkel poliert, mit Leder bezogen • Laufboden: Mahagoni eboniert, lackiert, eingefräste Vertiefung zur Aufnahme des Objektivs beim Zusammenklappen
Doppelte Grundschiene (Doppelauszug) • Eine vordere feste Schiene • Eine hintere bewegliche Schiene, die den Balgenauszug verlängert • Beide Schienen laufen parallel und absolut spielfrei
Zahnstangen-/Zahnschienenführung • fein gefräste Zahnstange an der Unterseite der Schiene • Der Triebknopf betätigt zwei Ritzel, greift sauber ein, ohne Ruckeln • ermöglicht die eine außergewöhnlich weiche Fokussierung
Balgen • Lederbalgen, konisch, tiefschwarz, mit sauber gefalteten Ecken
Frontstandarte • eckige U-Form aus schwarz-lackiertem Magnaliumguss mit Führung für Objektivträger • Objektivträger mit feinem Zahntrieb • Rändelschraube mit Ritzel zur Vertikalverschiebung • Rändelschraube mit Ritzel zur Horizontalverstellung

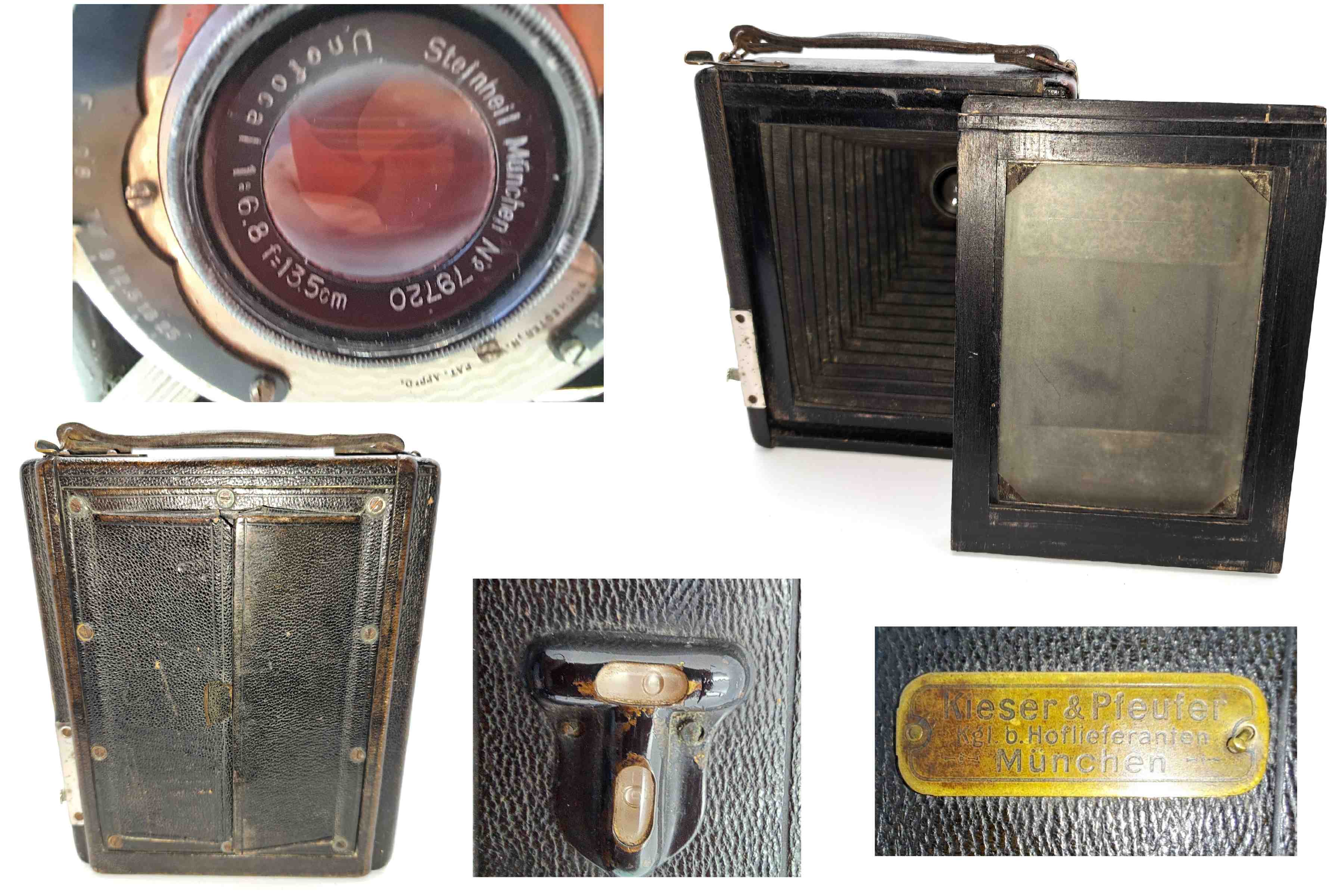

Objektiv & Sucher • Steinheil 1:6,8 F=135 mm • Volute-Verschluss Bausch&Lomb • Sellar-Sucher von Emil Busch und Doppel-Libelle linke Gehäuse-Seite • Steinheil 1:6,8 F=135 mm • Volute-Verschluss Bausch&Lomb • Sellar-Sucher von Emil Busch und Doppel-Libelle linke Gehäuse-Seite
Sonstiges • zweigeteilte Libelle für Hoch- und Querformat • Händlerschild • Rückwand typisch Gebr. Herbst

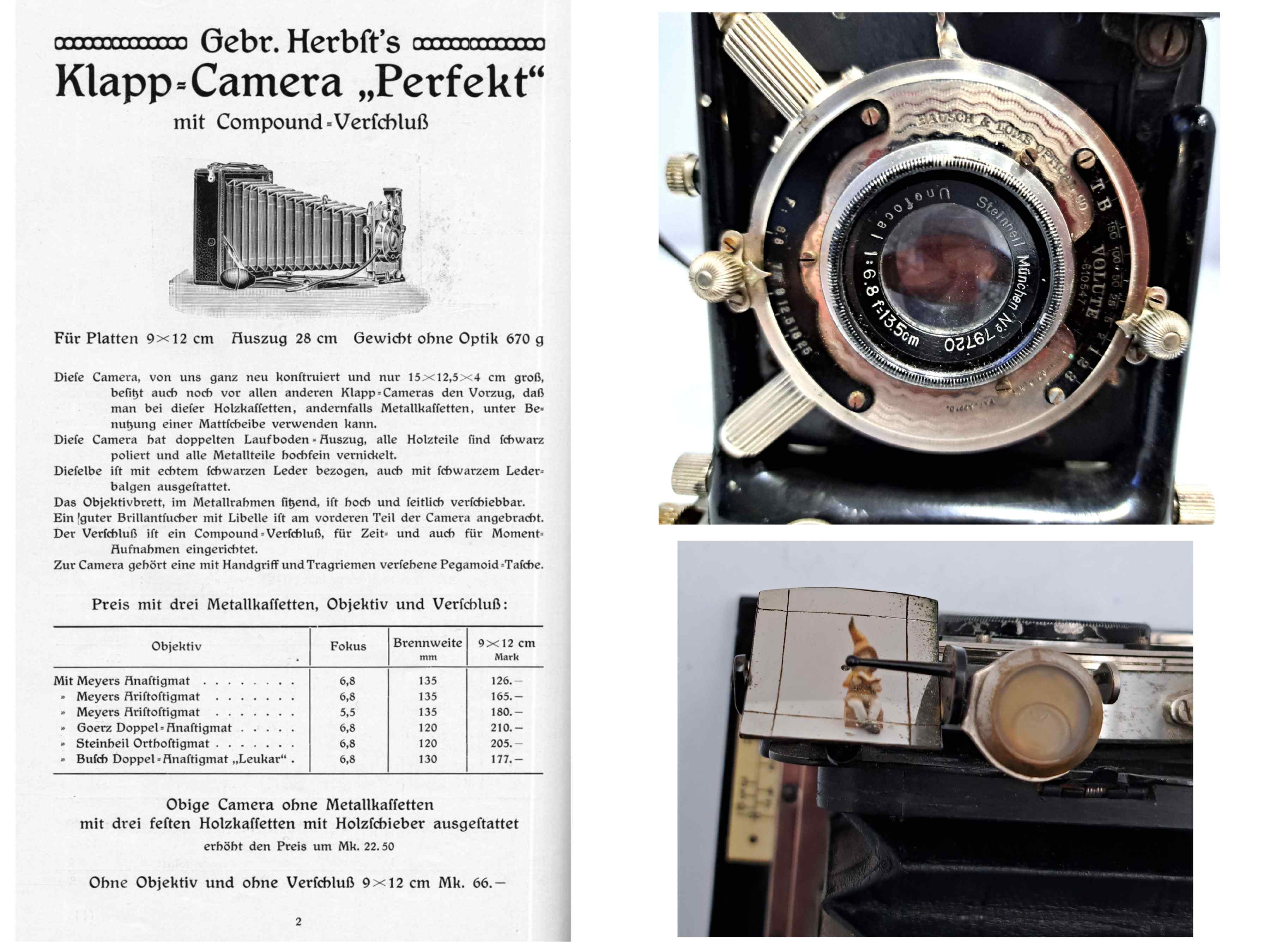

Auszug aus dem Amster-Katalog/Volute-Verschluss/Sellarsucher

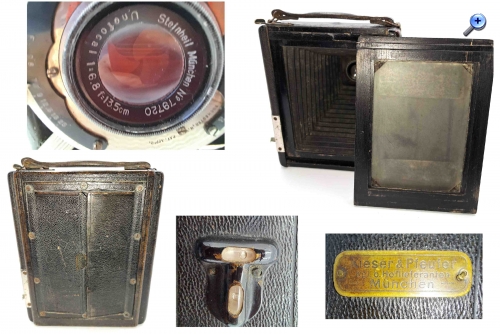

Die Perfekt von Herbst ist mit einem Steinheil Objektiv Unofocal mit 1:6,8 und F= 13,5 cm ausgestattet. Der Sucher ist ein Sellar-Sucher von Emil Busch. Gebr. Herbst könnte Zulieferer für Steinheil oder Busch sein. Diese Kamera könnte auch von einem Versandhandel aus den 3 Komponenten zusammengebaut worden sein.
Der Bausch & Lomb Volute-Verschluss ist ein technisch und historisch bedeutender Irisverschluss, der um 1900 zu den schnellsten und zuverlässigsten gehörte. Seine Kombination aus pneumatischer Verzögerung, gekapselter Mechanik und stufenloser Blende machte ihn ideal für hochwertige Plattenkameras wie die Gebr. Herbst „Perfekt“. Er steht technisch zwischen dem einfacheren Unicum und dem komplexeren Compound, bietet aber eine bemerkenswerte Geschwindigkeit und Robustheit.
Ursprung und Patentgeschichte Erfinder: Theodor Brueck, ein in den USA tätiger deutscher Konstrukteur, der sich auf feinmechanische Lösungen für optische Geräte spezialisierte.
Patent: Eingereicht 1902, erteilt am 7. Juni 1904 (US‑Patent 761,756), zugewiesen an Bausch & Lomb Optical Co.
Kontext: Um 1900 suchten amerikanische Hersteller nach Alternativen zu den europäischen Compur‑ und Compound‑Verschlüssen. Zwischen 1903 und 1905 erhielt Brueck mindestens sechs Patente, die Entwürfe für die Volute, Argos, Gem und Victor Fensterläden. Alle Patente wurden an Bausch & Lomb übertragen. Dort war Brueck als Konstrukteur angestellt Der Volute war einer der ambitioniertesten Versuche, einen technisch gleichwertigen Zentralverschluss „Made in USA“ zu etablieren. Quelle: https://www.antiquephotographica.info/BA...207-18-2019.htm
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmente davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!

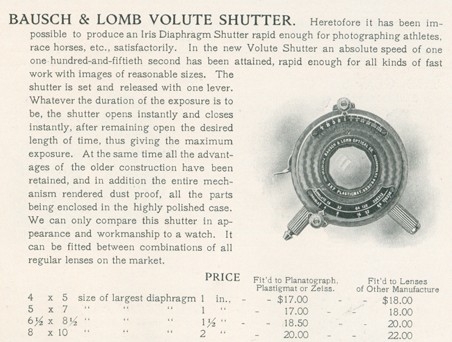

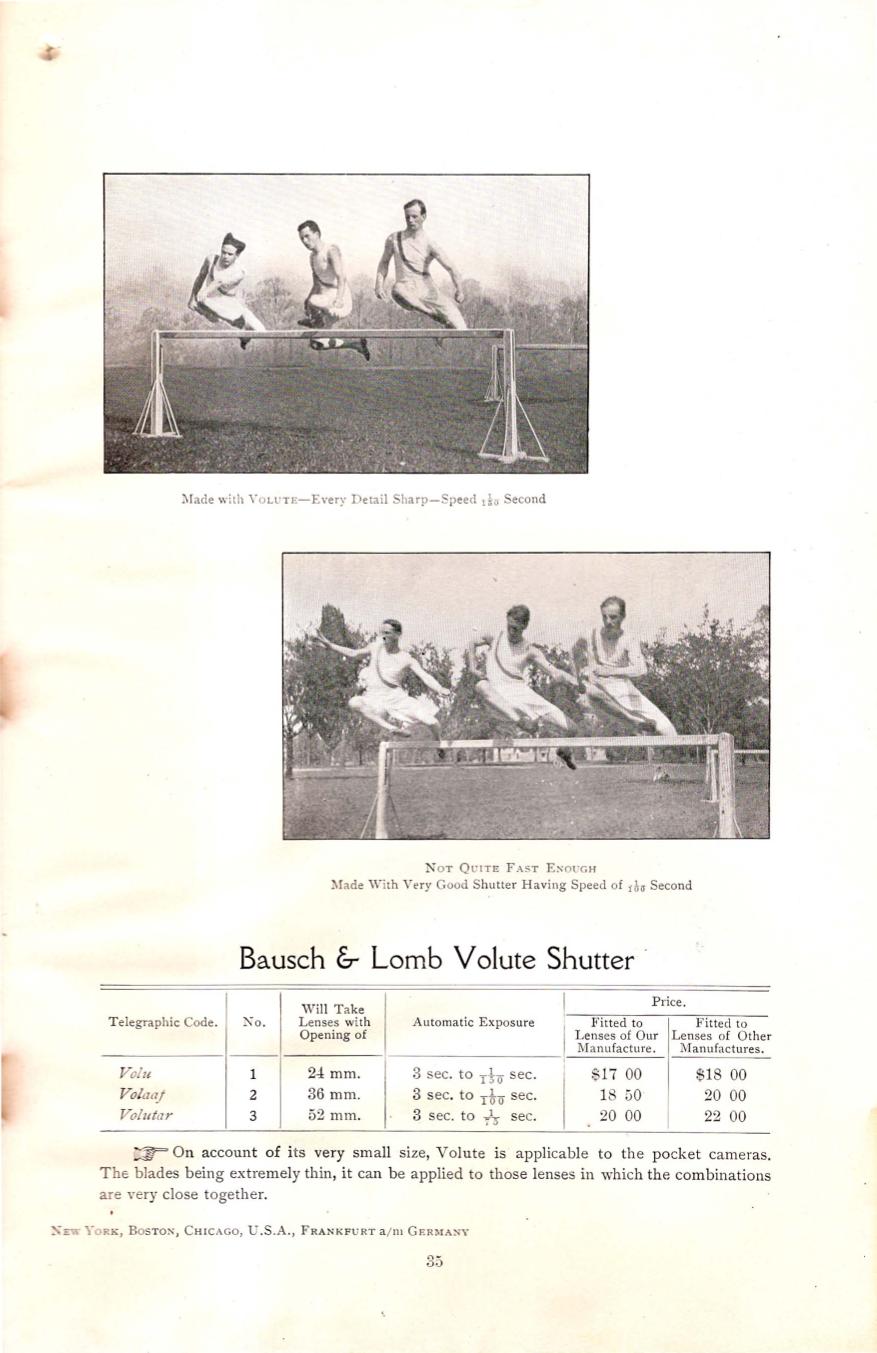

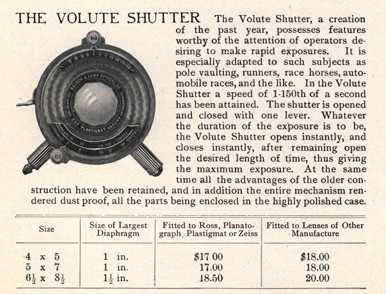

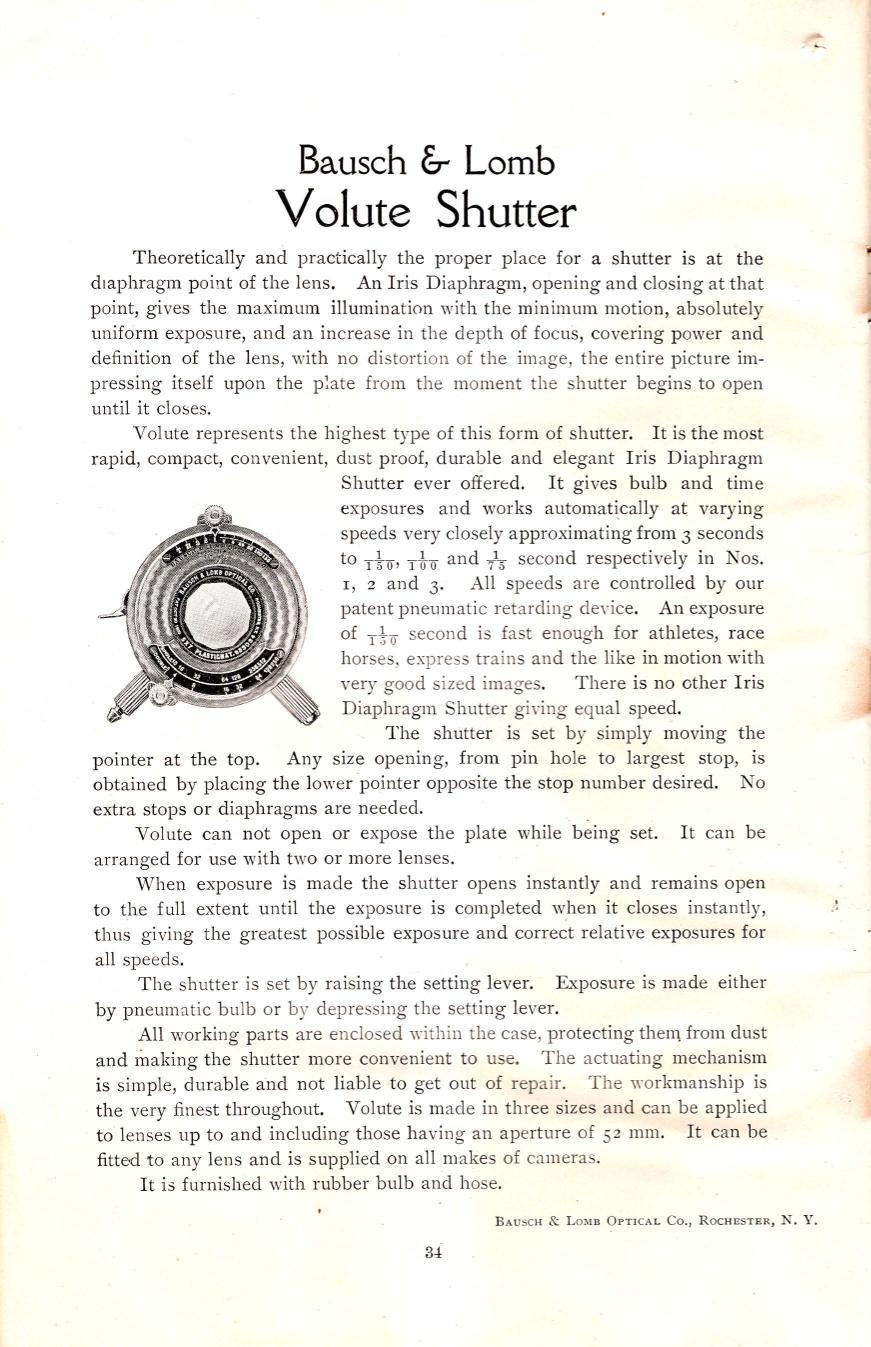

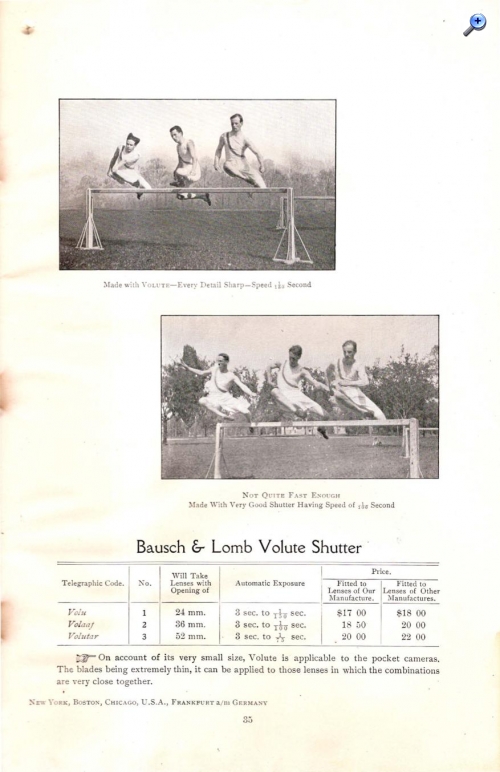

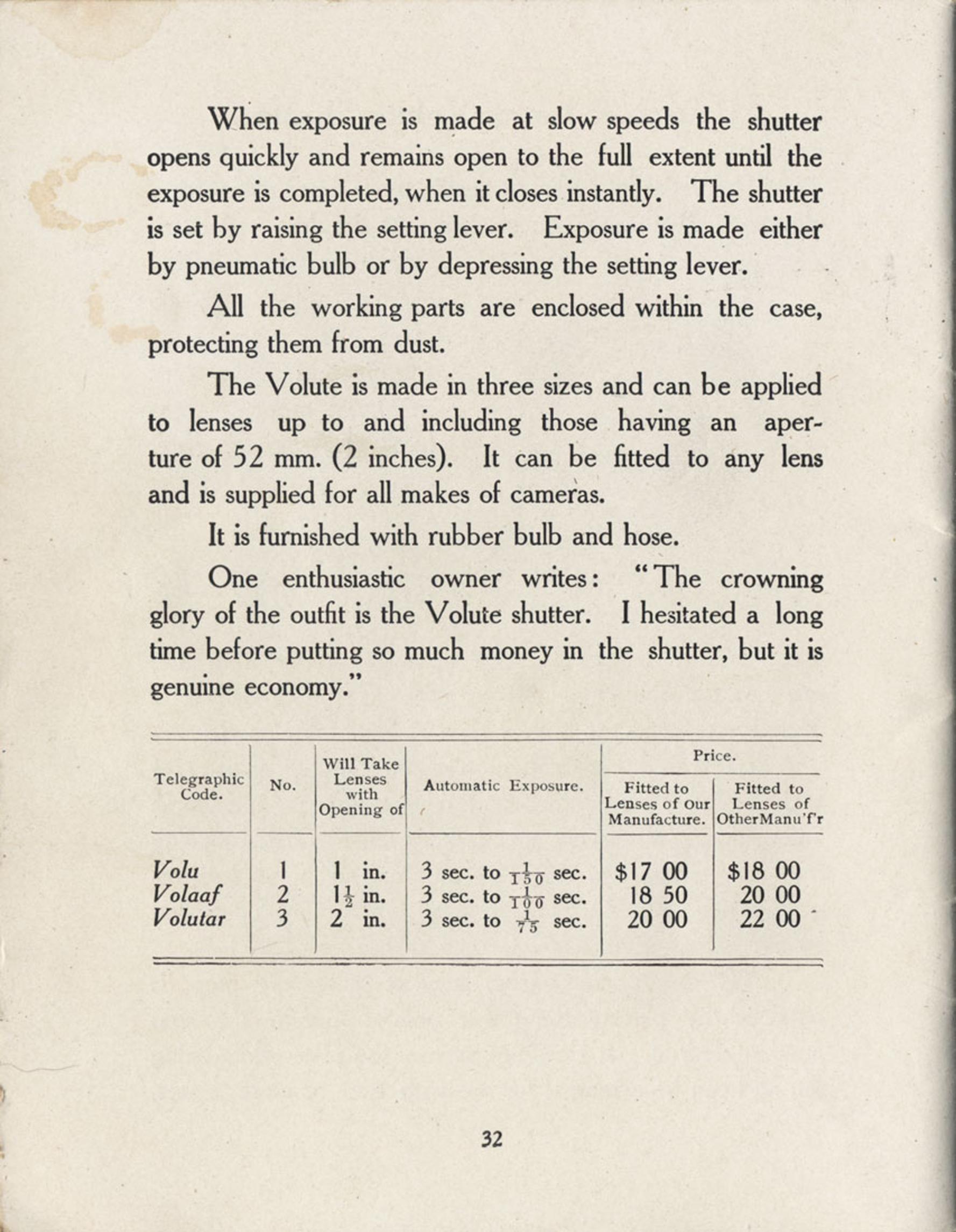

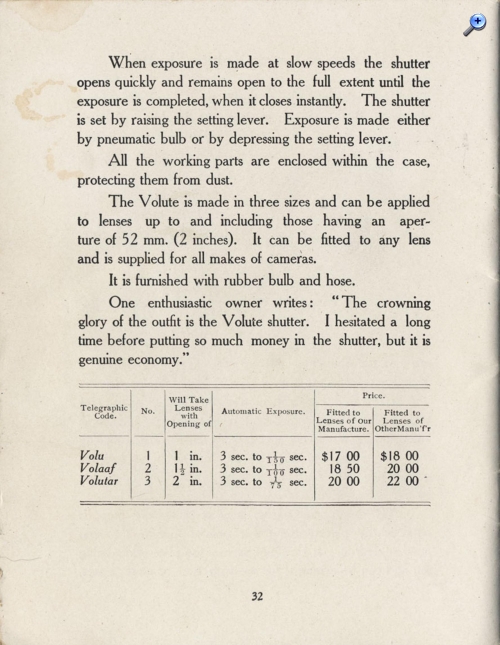

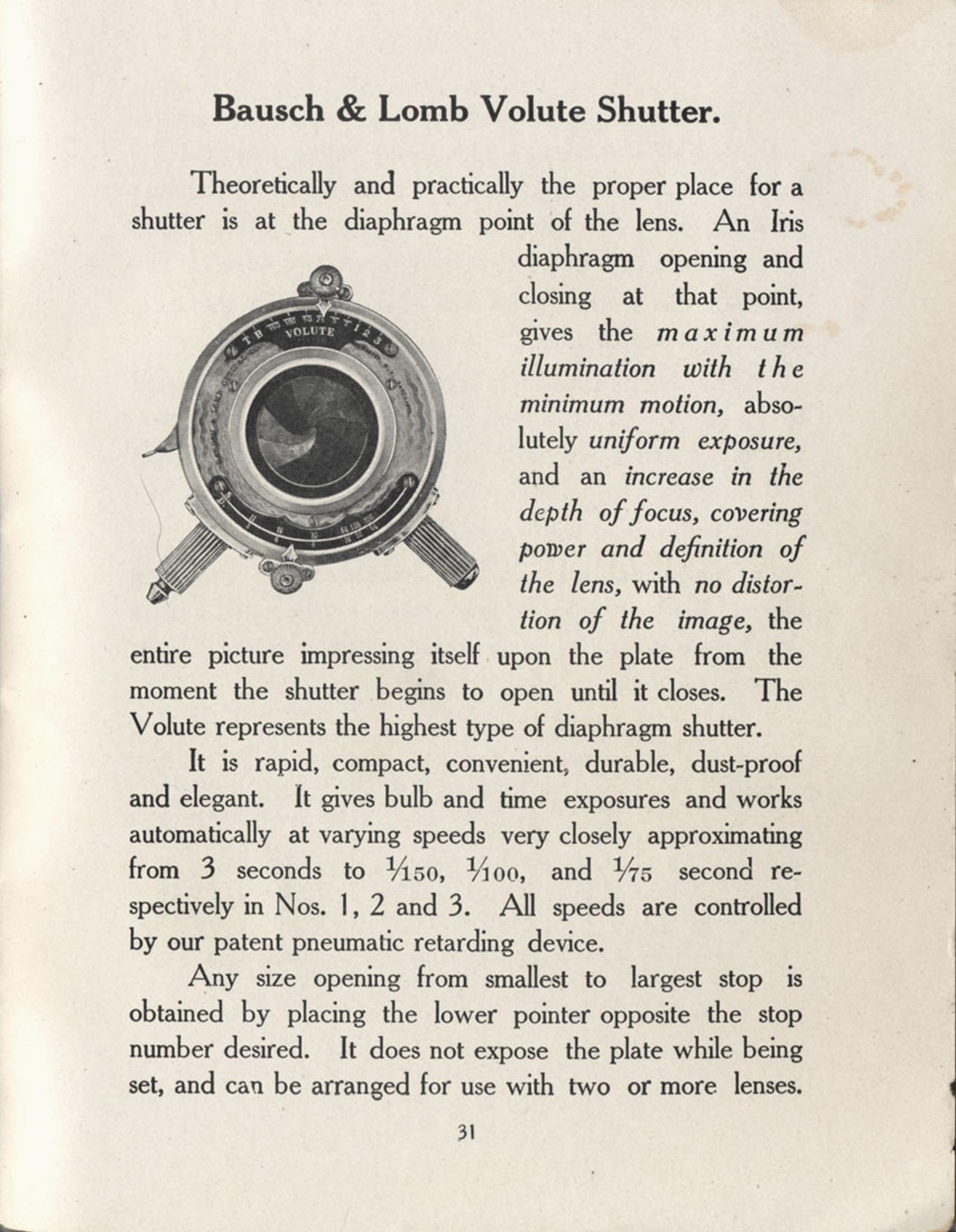

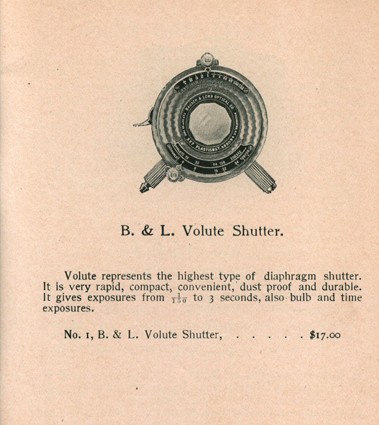

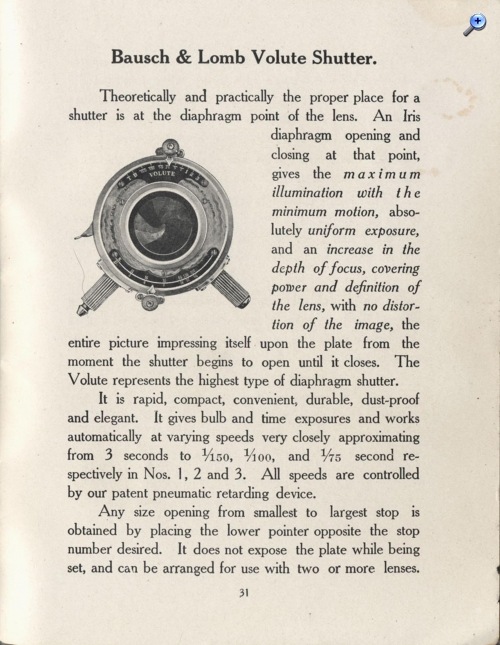

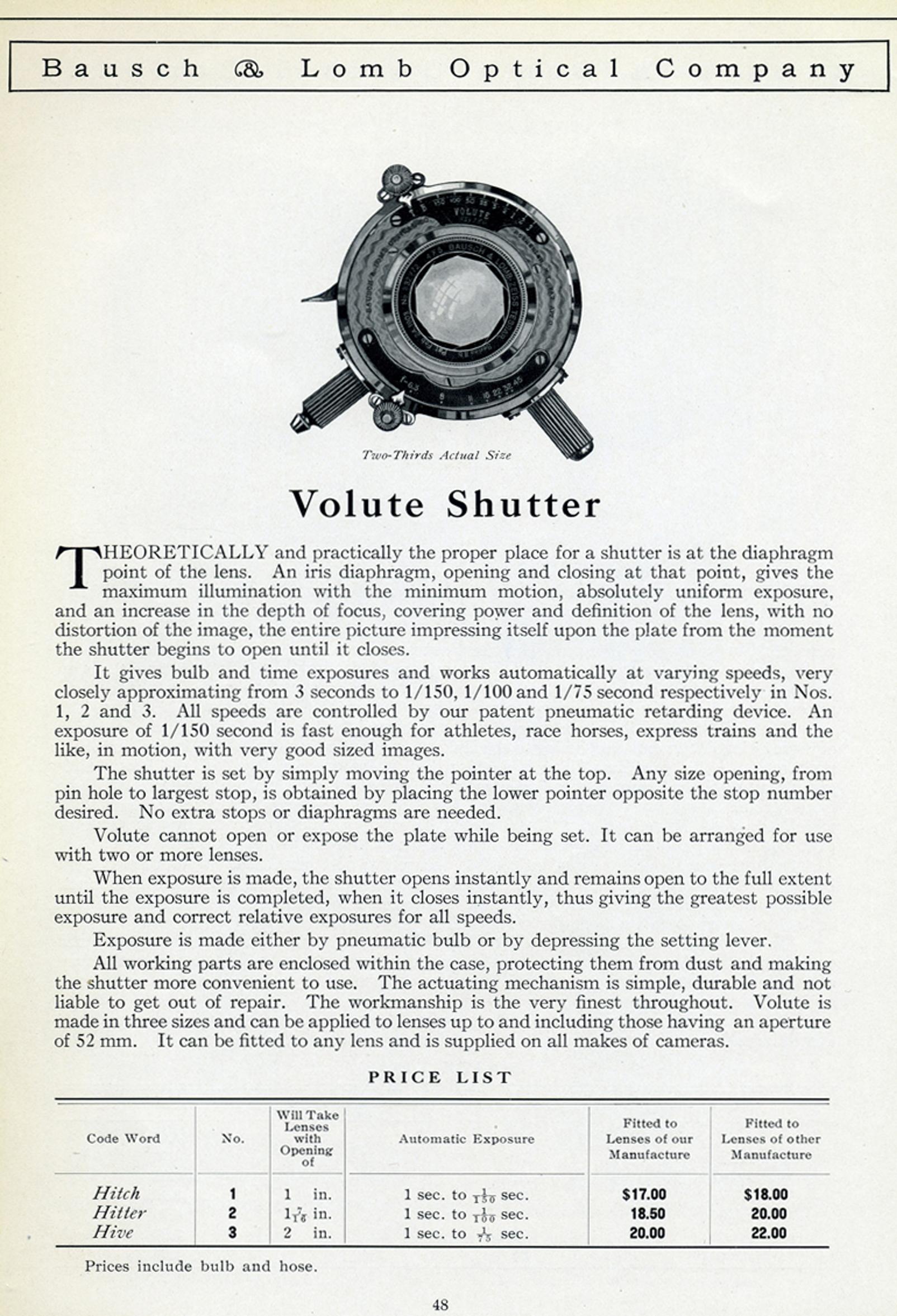

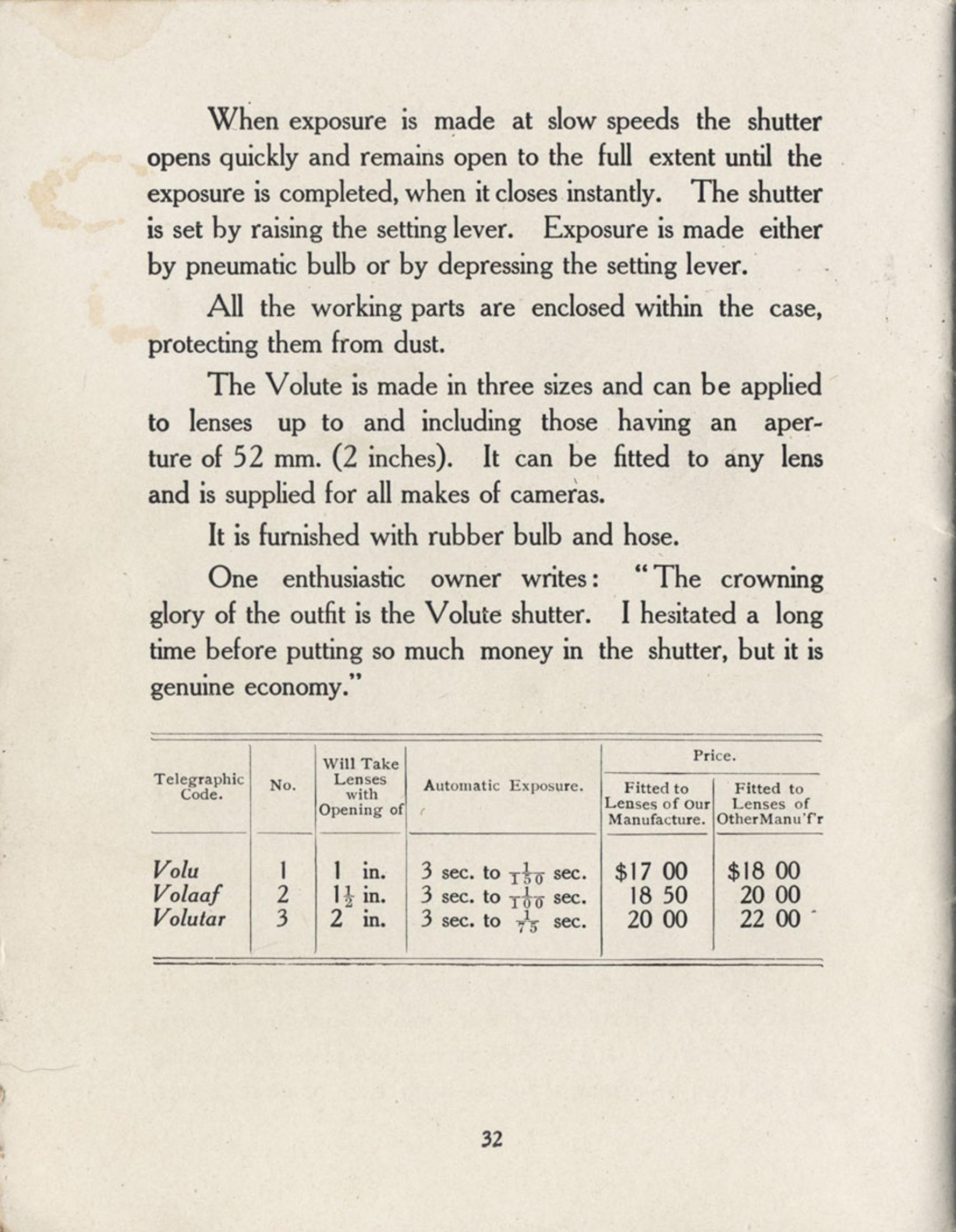

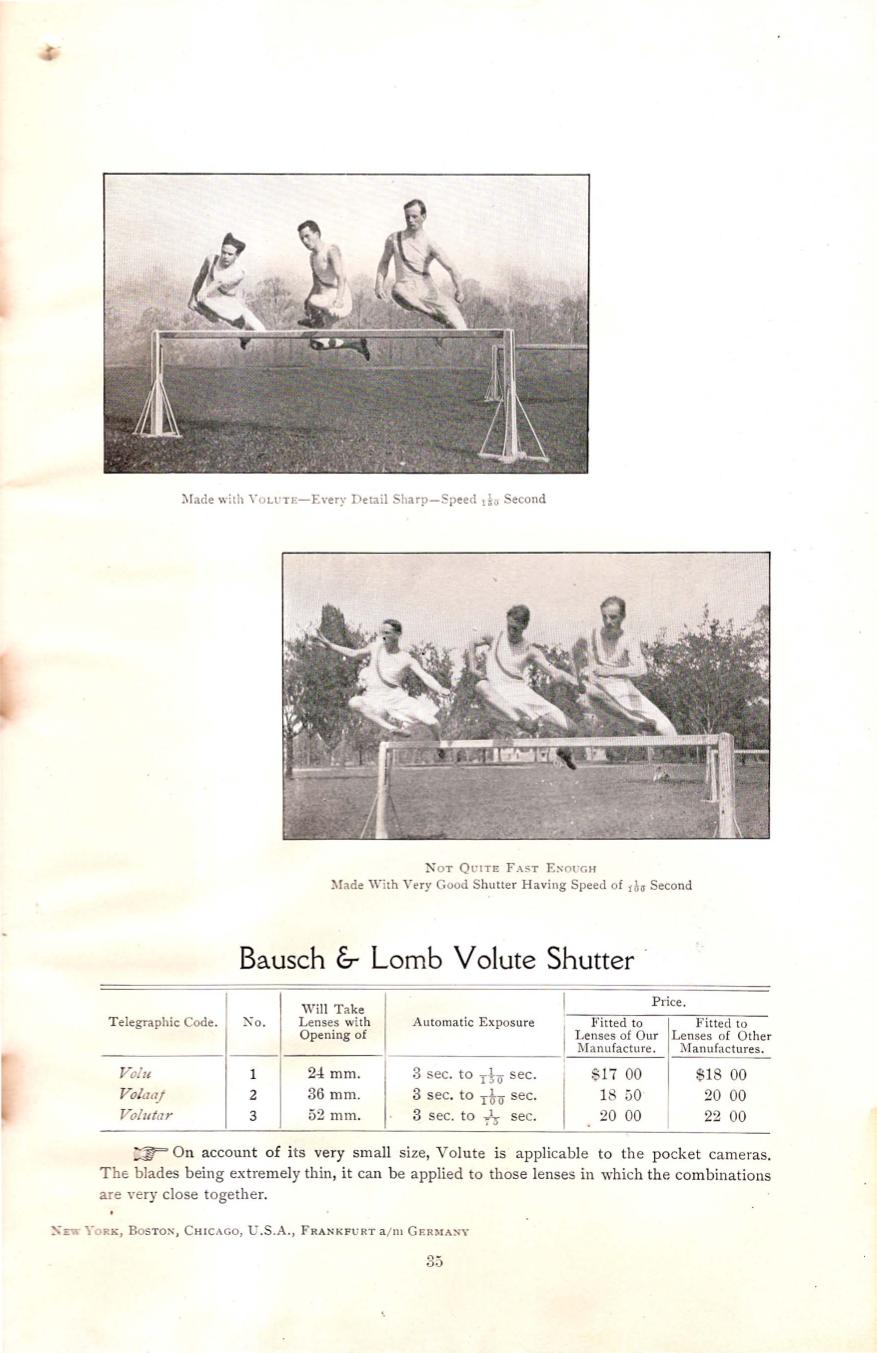

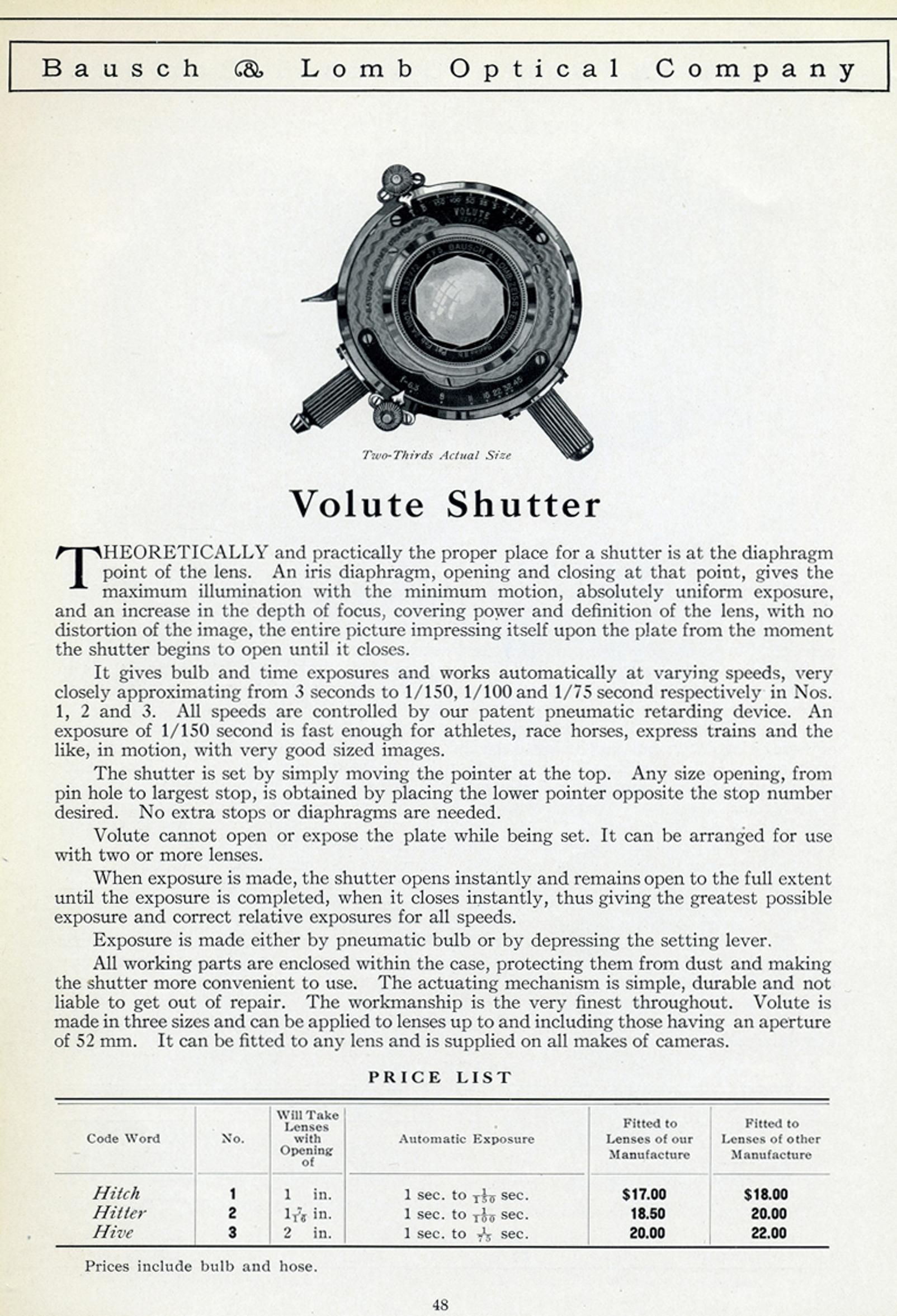

Ich ergänze die Informationen mit Angaben aus den Katalogen von Bausch & Lomb zum „Volute Shutter” aus den Jahren 1904, 1906 und 1910. Ich hoffe, sie sind hilfreich für Sie.
Re: Gebr. Herbst "Perfekt" mit Volute-Verschluss und Sellar-Sucher
Hallo Ingrid. Hallo zusammen.
Zweifellos handelt es sich um eine großartige Kombination aus deutscher Kamera und amerikanischem Verschluss. Und natürlich selten. Ich stelle mir vor, dass die Einführung der Verschlüsse von Koilos und Compound sowie später von Gauthier diese Kombination noch schwieriger gemacht haben, da die beliebtesten B&L-Verschlüsse in Europa bei weitem die Unicum in ihren verschiedenen Varianten und in geringerem Maße die Automatic waren. Daher dürfte ihre Verwendung ziemlich gering gewesen sein, sobald die deutschen Verschlüsse in den Vordergrund traten, die logischerweise in Deutschland und im übrigen in weiten Teilen Europas bevorzugt wären (und außerdem besser und wettbewerbsfähiger waren).
Es wurde natürlich viel häufiger in den USA verwendet, wo es unter anderem in den Katalogen von Blair oder Rochester Optical erschien. Und es konnte in High-End-Geräten oder auf Anfrage montiert werden. In den B&L-Katalogen war er über viele Jahre präsent, wurde aber nicht häufig verwendet. Das letzte von denen, die ich B&L aus dieser Zeit besitze und in dem die Volute erscheint, ist nicht weniger als das Jahr 1928. An dieser Stelle könnte man sich fragen, welche Notwendigkeit oder welchen Nutzen es hätte, ein einziges Verschlussmodell im Katalog zu behalten, das nicht nur teuer, sondern auch technisch komplex und mit der Zeit antiquiert war. Vielleicht war es eine Reminiszenz an eine enorm erfolgreiche Vergangenheit in dieser Angelegenheit.
Wer weiß. Der B&L-Katalog von 1910 listet nur den Volute-Verschluss zusammen mit dem Compound und dem Compound Stereo auf, was ein eindeutiges Zeichen für den Verlust von B&L in diesem Bereich ist, zumal auch Kodak seinen eigenen Weg in diesem Bereich gegangen ist.
Re: Gebr. Herbst "Perfekt" mit Volute-Verschluss und Sellar-Sucher
Hallo Jorge,
da ich doch einige alte Kameras von Blair, Rochester Optical, Rochester Camera Co., Ray Camera besitze und dementsprechend die Kataloge - sind bei den Amerikanern doch ziemlich vollständig hinterlegt - durchforstet habe, sind mir die Volute-Verschlüsse nie aufgefallen, d.h. hatte ich nie, wie man so sagt "auf dem Schirm"(wahrgenommen). Dementsprechend werde ich mir die Kataloge nochmals anschauen. Auch bei den alten Kodak-Katalogen ist mir der Volute-Verschluss nie aufgefallen.
Ray Camera Co. existierte nur bis 1899.

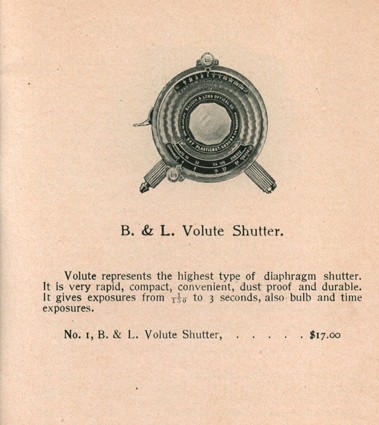

Bei Rochester Optical Film Premo SPECIAL EQUIPMENTS OF LENS AND SHUTTER habe ich den Verschluss gefunden. Das erste Mal im Katalog von 1903 erwähnt.
Bei BRANCH Of ROCHESTER OPTICAL & CAMERA CO Poco-Serie schon im Katalog 1902

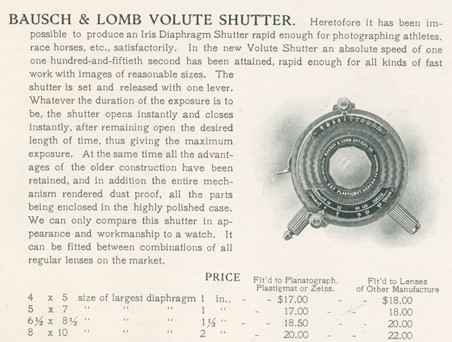

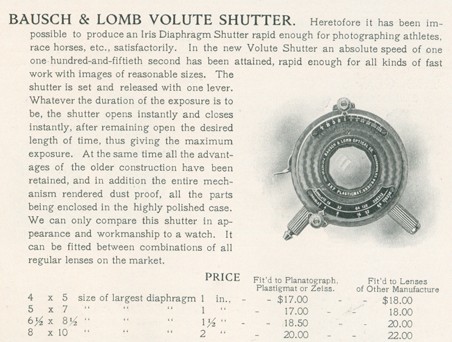

Blair-Katalog 1904
Bei Kodak habe ich zum Volute-Verschluss nichts gefunden bzw. übersehen.
Interessant ist, dass in den Produktabbildungen keine Volute-Verschlüsse vorkommen, nur B&L z.B. Unicum, Automatik usw. also Pneumatische Verschlüsse.
