es soll die Plattenkamera Tak von Merkel im Format 9 x 12 vorgestellt werden.

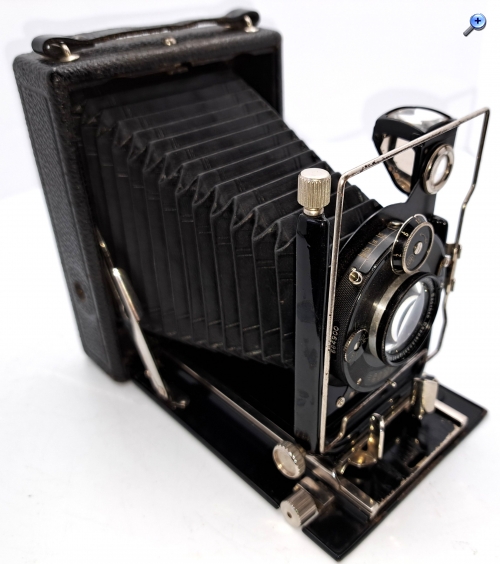

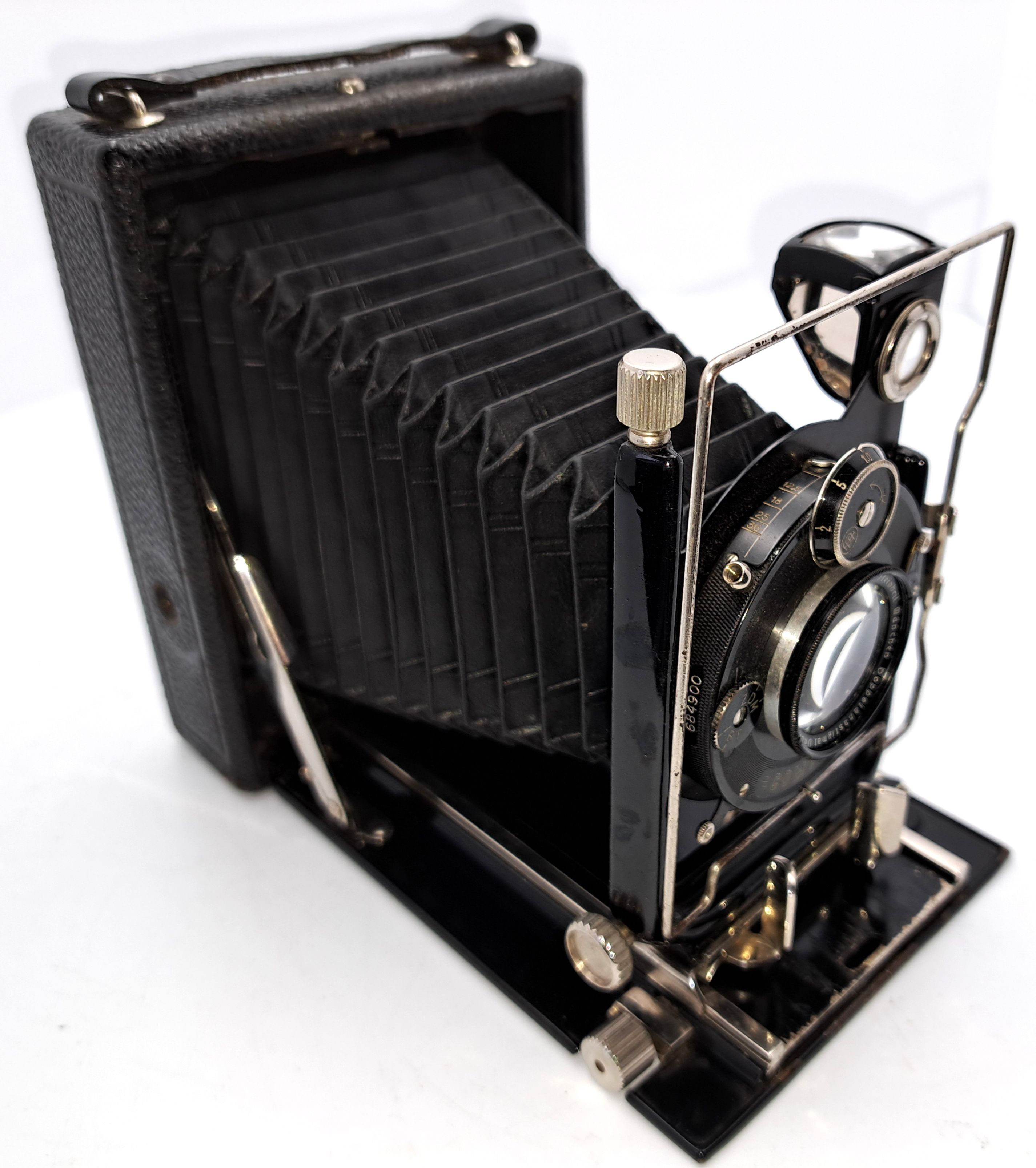

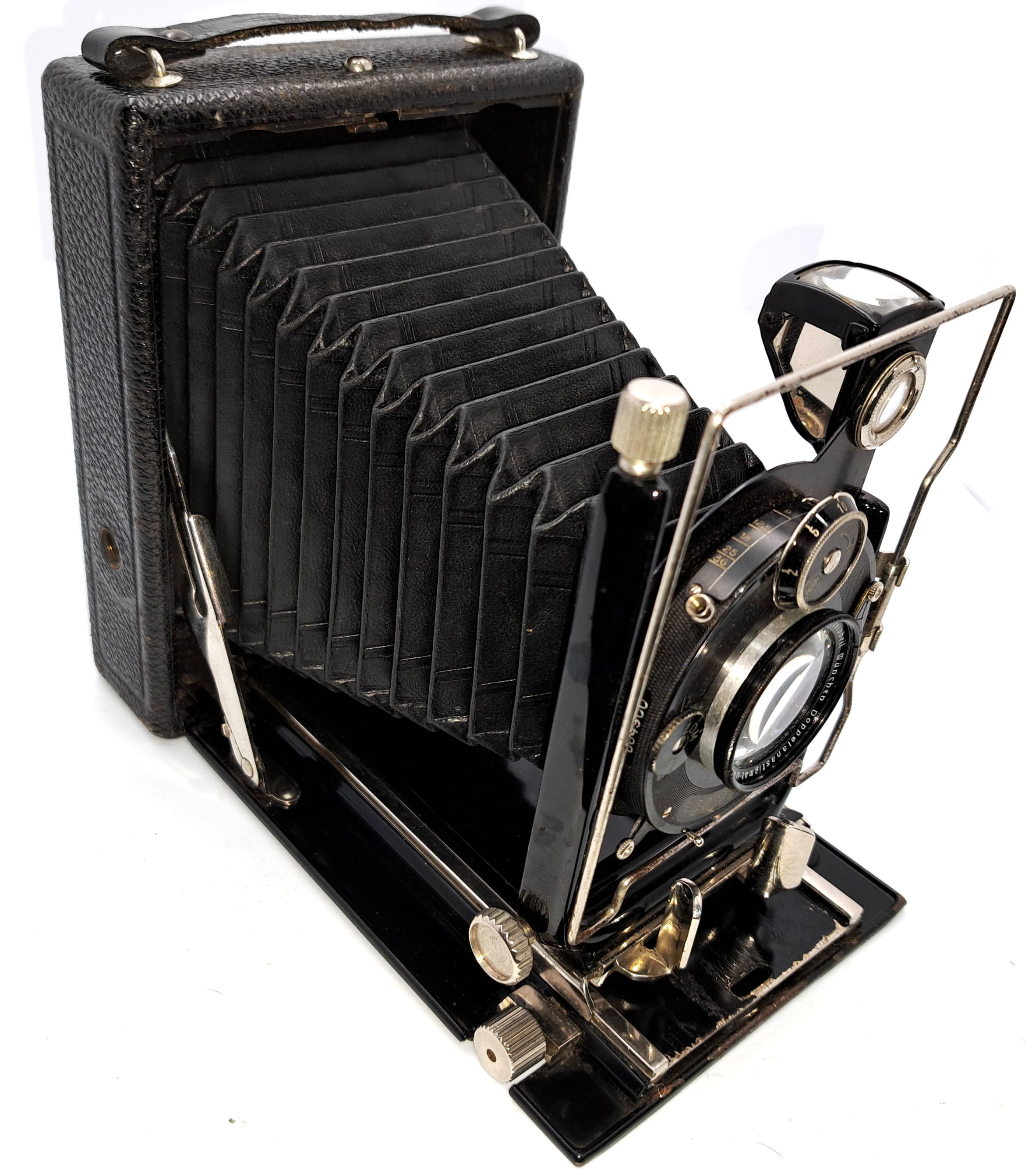

Es handelt sich um die Merkel Tak Metall 9x12, hergestellt um 1930 für Platten und Filmpacks
1900 gründete der Mechanikermeister Ferdinand Merkel in Tharandt bei Dresden eine kleine Kamerawerkstatt, die einfache Holzkameras fertigte, später auch Tropenkameras aus edlen Hölzern. Das Unternehmen arbeitete auch als Montagebetrieb, der viele Teile von Zulieferern bezog. 1920er Jahre • Rund 20 Jahre nach der Gründung begann Merkel mit der Produktion der damals typischen Platten Klappkameras. • Die Nachfrage stieg, die Mitarbeiterzahl wuchs, und das Sortiment wurde breiter. • In dieser Zeit entstanden die Modelle Tik, Tak, Vesta, Metharis, später auch Bakelit Varianten.

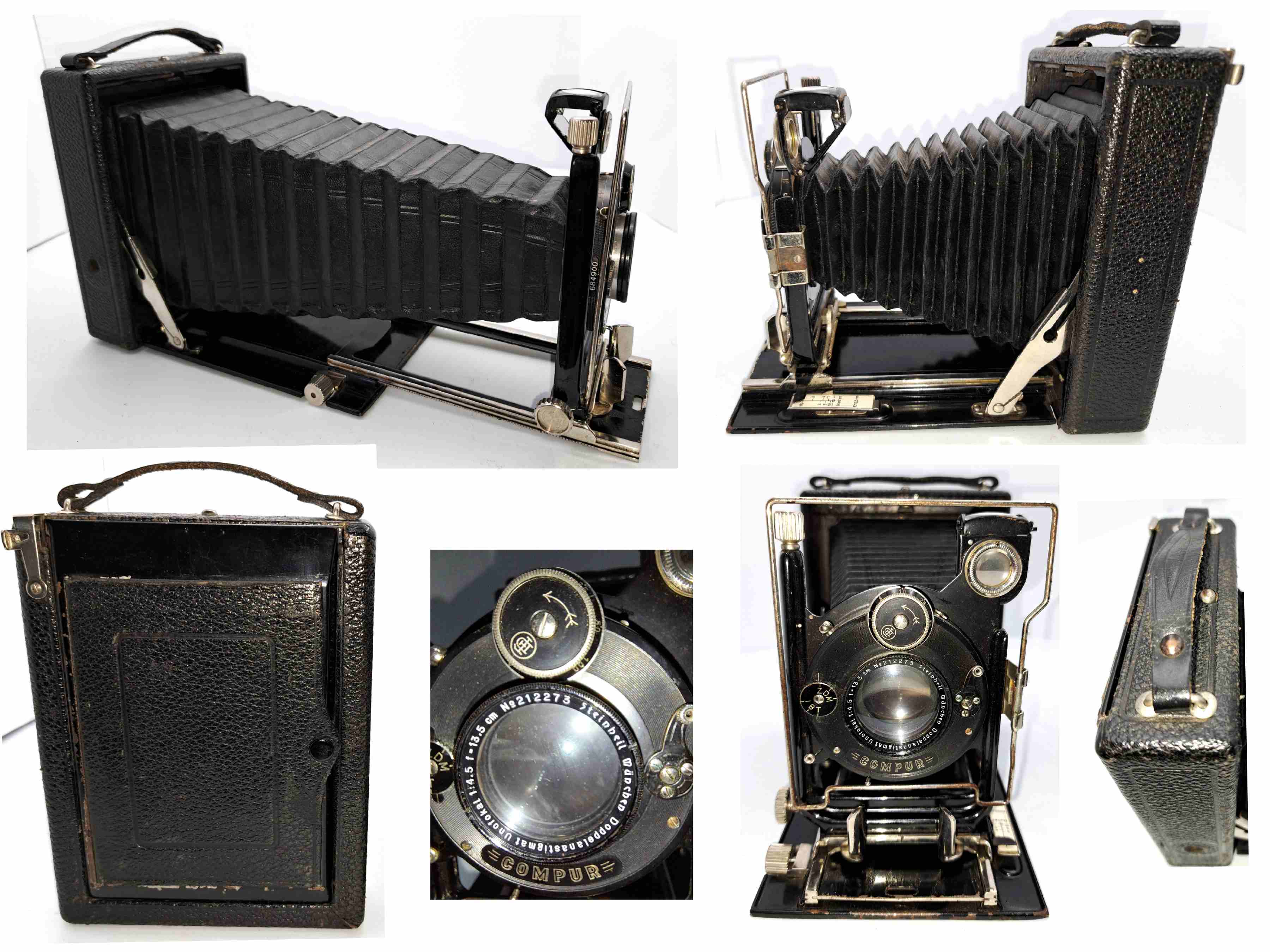

Gehäuse • beledertes Sperrholz - Gehäuse im Hochformat
Laufboden und Schiene • aufwändig zur Wanne gebördeltes Blech, schwarz lackiert, auf der Rückseite beledert • doppelter Auszug mit Trieb, Laufschienen, Laufschlitten und Spreizen sind Vernickelt

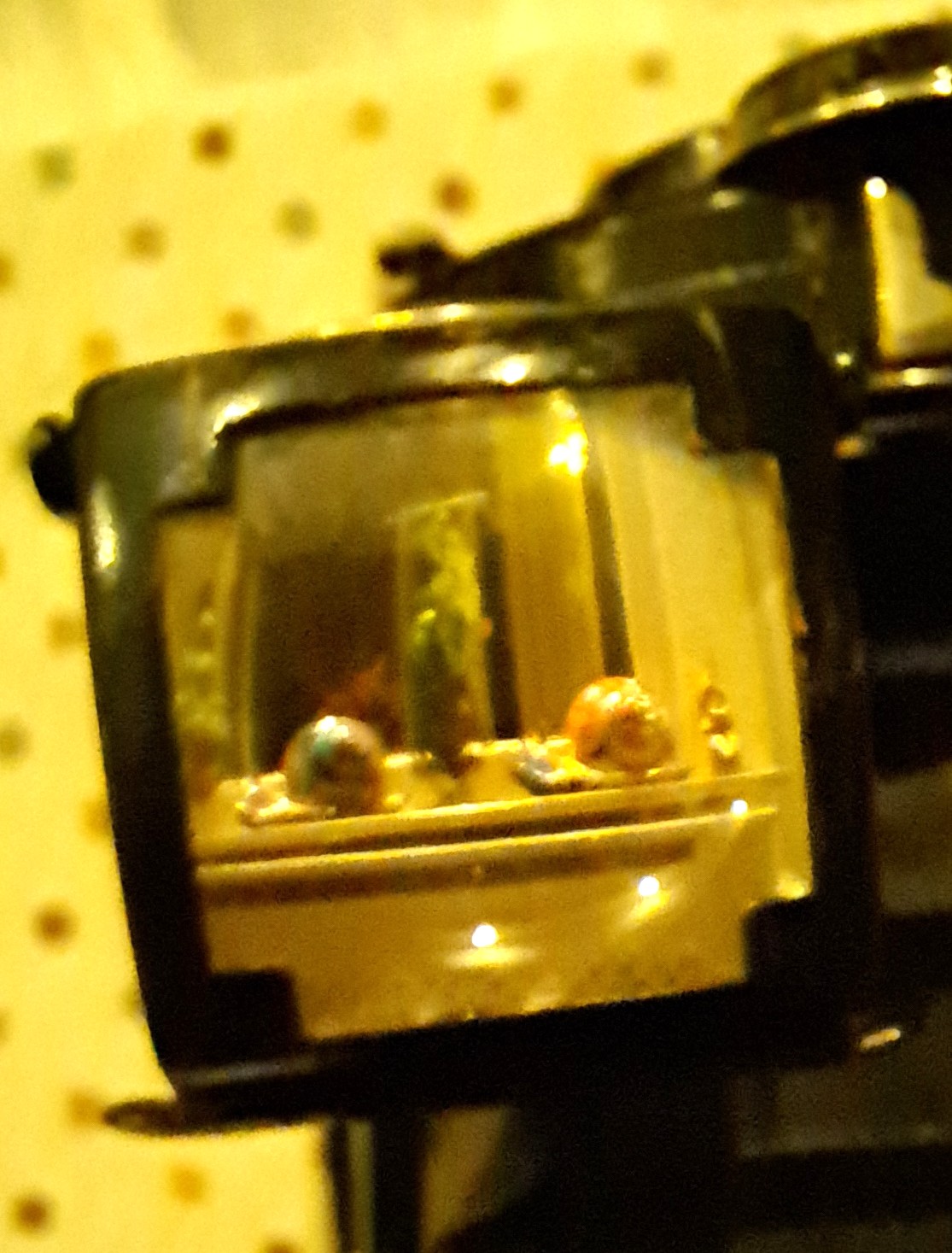

Standarte • eckige U-Form aus Magnaliumguss schwarz lackiert • durch Triebknöpfe höhen- und seitlich verstellbar • Objektivplatte ist aus lackiertem Metall • auf der rechten Seite sitzt ein recht großer Brillantsucher über das Sucherobjektiv drehbar • Rahmensucher
Objektiv/Verschluss • Steinheil Doppel Anastigmat Unofocal 1:4,5 F=13,5 Nr. 212273 (1933) vermutlich später eingebaut) • Compur Verschluss von Friedrich Deckel Nr. 684900 Einstellungen Z-D-M und 1, 2, 5, 10, 25, 50, 100
Kennzeichen von Merkel • Spreizen mit typischer Vernietung • typische Mattscheibenabdeckung mit Druckknopf • metallener Mattscheibenrahmen • offenliegender Entriegelungsknopf für die Frontklappe. • Griffbefestigung die 5. Variante von Merkel Photo Antiquaria PA 153 Seite 5
Quellen: Club Daguerre Photo Antiquaria Ferdinand Merkel, Tharandt Riebe, Dieter · PA153 · S. 24–34 Riebe, Dieter · PA154 · S. 1–21, S. 14 Abb. 72 Merkel Tack-Metall
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
ja, das sollte eine Merkel sein, die bei Riebe genannten Merkmale stimmen ja. Die "Tak" müsste ein Holzgehäuse haben; ist das bei Deinem Exemplar der Fall (kann man nicht so gut erkennen)? Ich erinnere mich aus früheren Diskussion bzgl. "Tikette" und "Takette" daran, dass die von Porst vertriebenen Modelle gewisse Veränderungen aufweisen (was mit der Umgehung der Preisbindung zu tun hat).
Was mir aber noch nicht klar ist: Besitzt Deine Kamera eine Plakette von Birnbaum (Handelsmarke Embir)? Nur in diesem Fall kann ja den Vertrieb durch Birnbaum annehmen. Ansonsten wäre es einfach eine Merkel-Kamera.

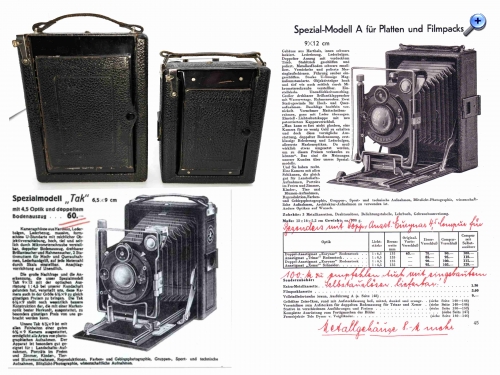

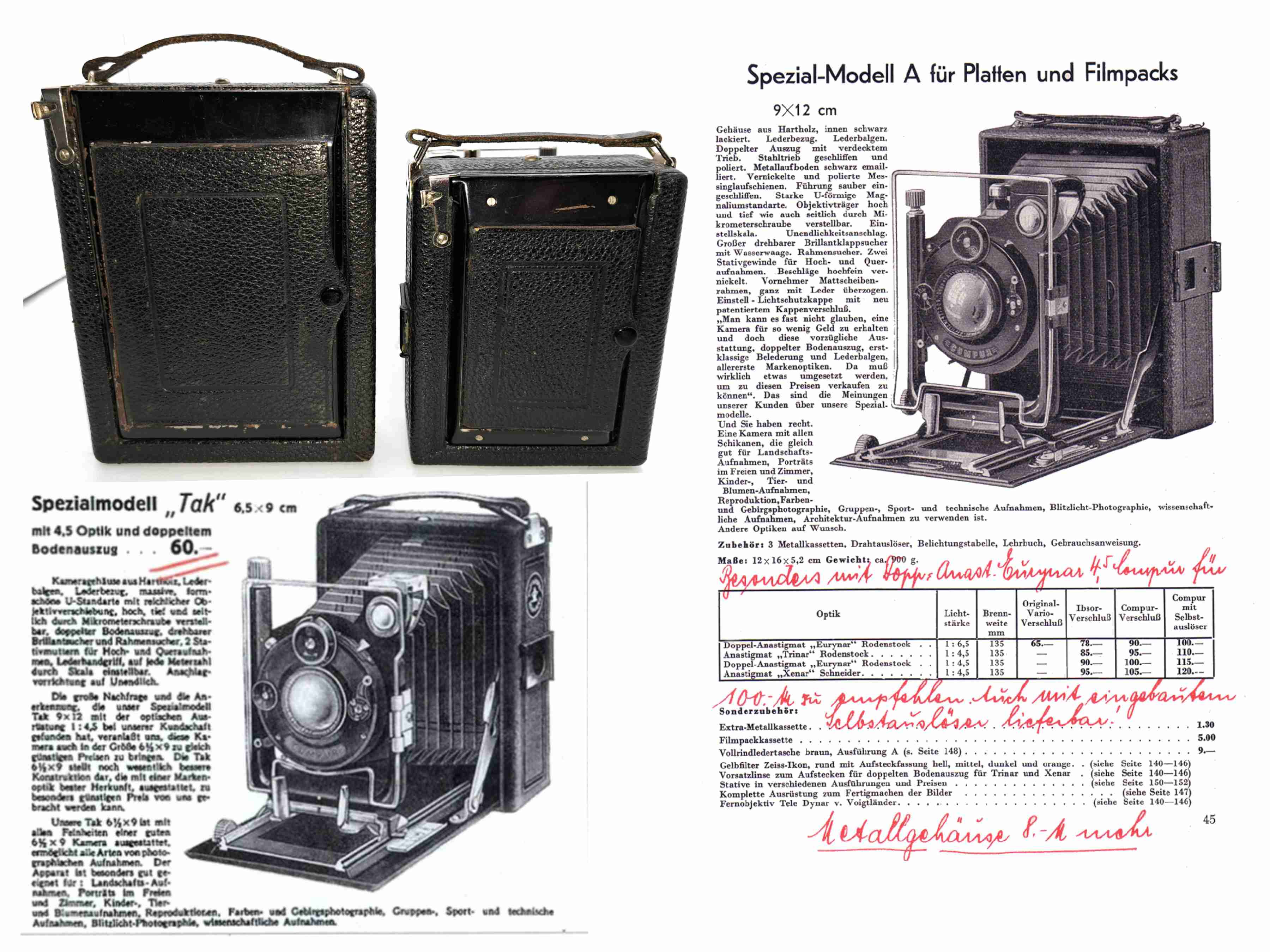

meine Kamera besitzt keine Plakette von Birnbaum. Ich kann nicht genau feststellen, ob es sich um Metallguss oder Sperrholz handelt. Auf alle Fälle ist sie vorn und hinten von einem Metallrahmen eingefasst. Bei Merkel Photo Antiquaria PA 154 Seite 14 Abb. 72 wird die Tak 9x12 aus Metall/Leder beschrieben. Die Übereinstimmung zu meiner schon vorgestellten Kamera von Birnbaum ist verblüffend - Spreizen, Handhaben, Lichtschachtabdeckung. Bei der Griffbefestigung hatte ich erst Zweifel. Dann habe ich herausgefunden, dass es sich bei dieser um die 5. Variante von Merkel Photo Antiquaria PA 153 Seite 5 handelt.

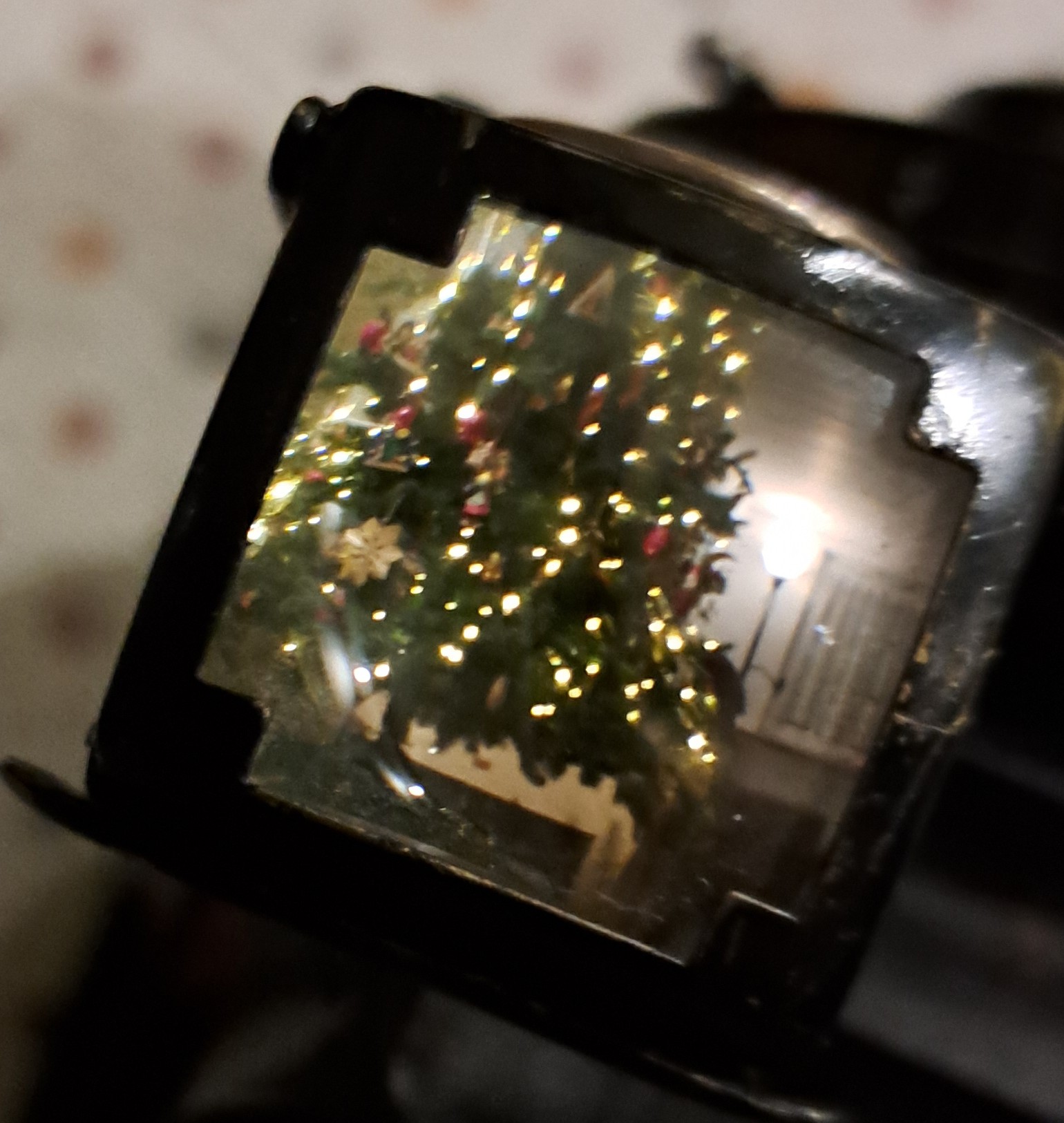

Übrigens: Die Mattscheibe habe ich mit Silicium Carbid K 400 und dann K 800 selbst geschliffen. Ich habe mich noch nicht getraut, die Ecken zu brechen.

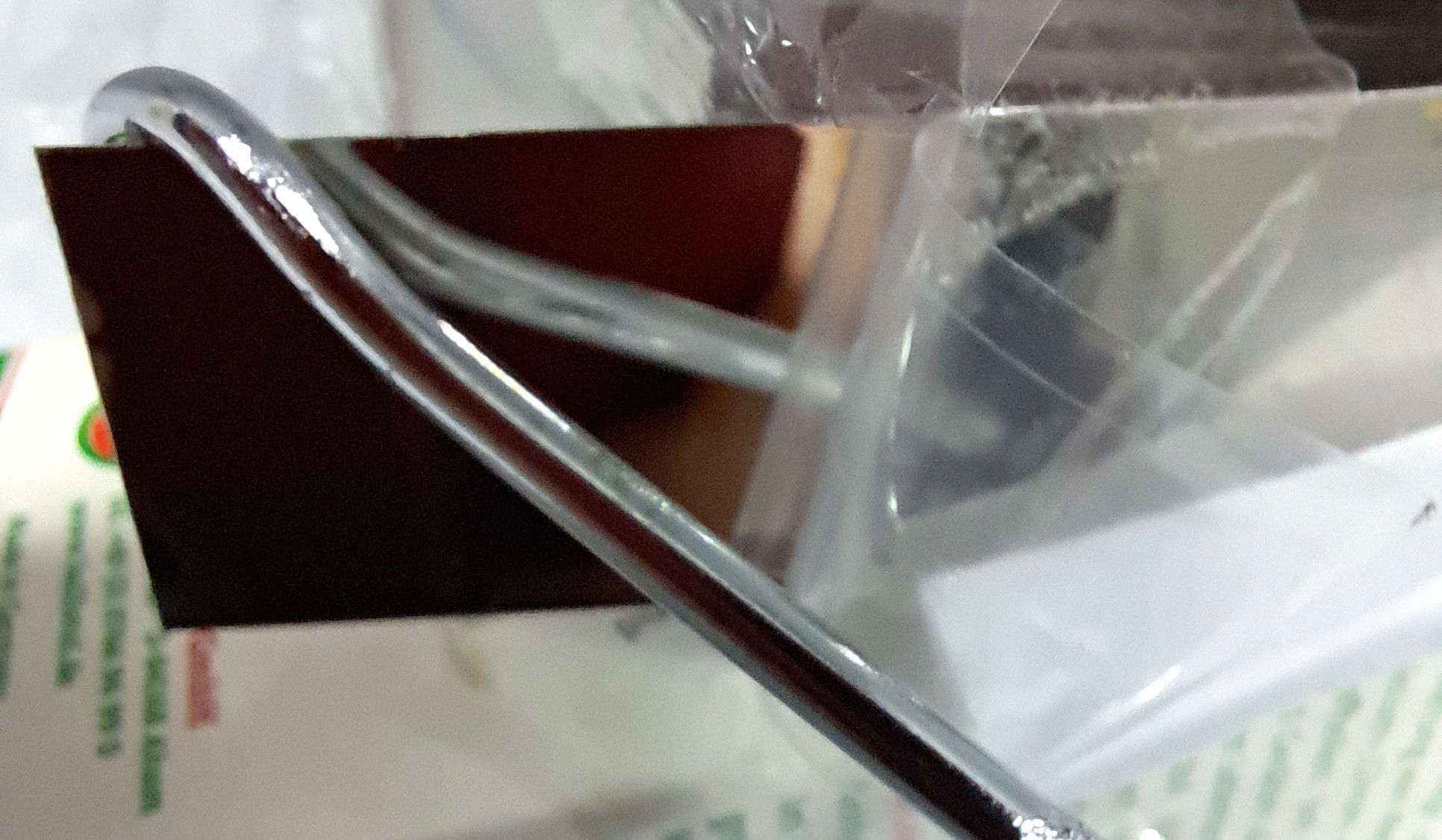

Das Metallband ist gekommen - Super. Erst war ich enttäuscht, weil es nicht so - wie beschrieben - spiegelte. Ich hatte vergessen, dass es mit einer Folie geschützt war. Die Rolle habe ich an 3 Stellen mit Bändern gesichert, damit sie nicht wie eine Feder reagiert und mir um die Ohren springt. Obwohl nur 0,3 mm dick ist das Stahlblech sehr stabil und ich hoffe, dass ich das benötigte Stück mit der Blechschere geschnitten bekomme - natürlich mit entsprechendem Schutz. Vor dem Einsetzen werde ich die Schnittkanten mittels Schleifblock entschärfen. Bei Amazon gibt es dieses Stahlband auch in größeren Breiten
In den nächsten Tagen werde ich die Kamera als Merkel-Kamera ohne Birnbaum näher beschreiben.
die Griffbefestigung ist eigentlich typisch für die Merkel-Kameras mit Sperrholzgehäuse. Die Kameras mit Metallgehäuse besitzen normalerweise die gleiche Griffbefestigung wie die Kameras mit Bakelitgehäuse = Typ 4.

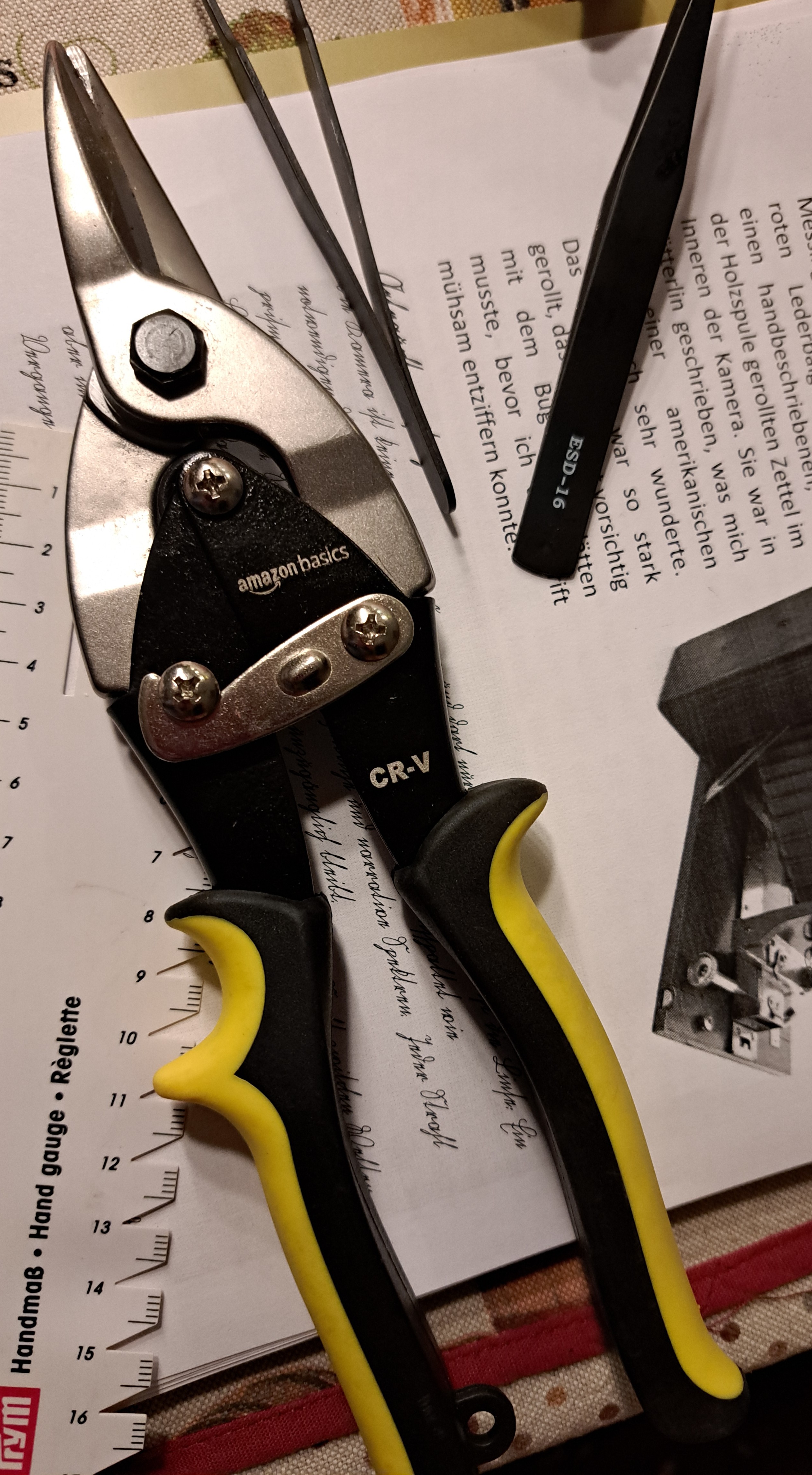

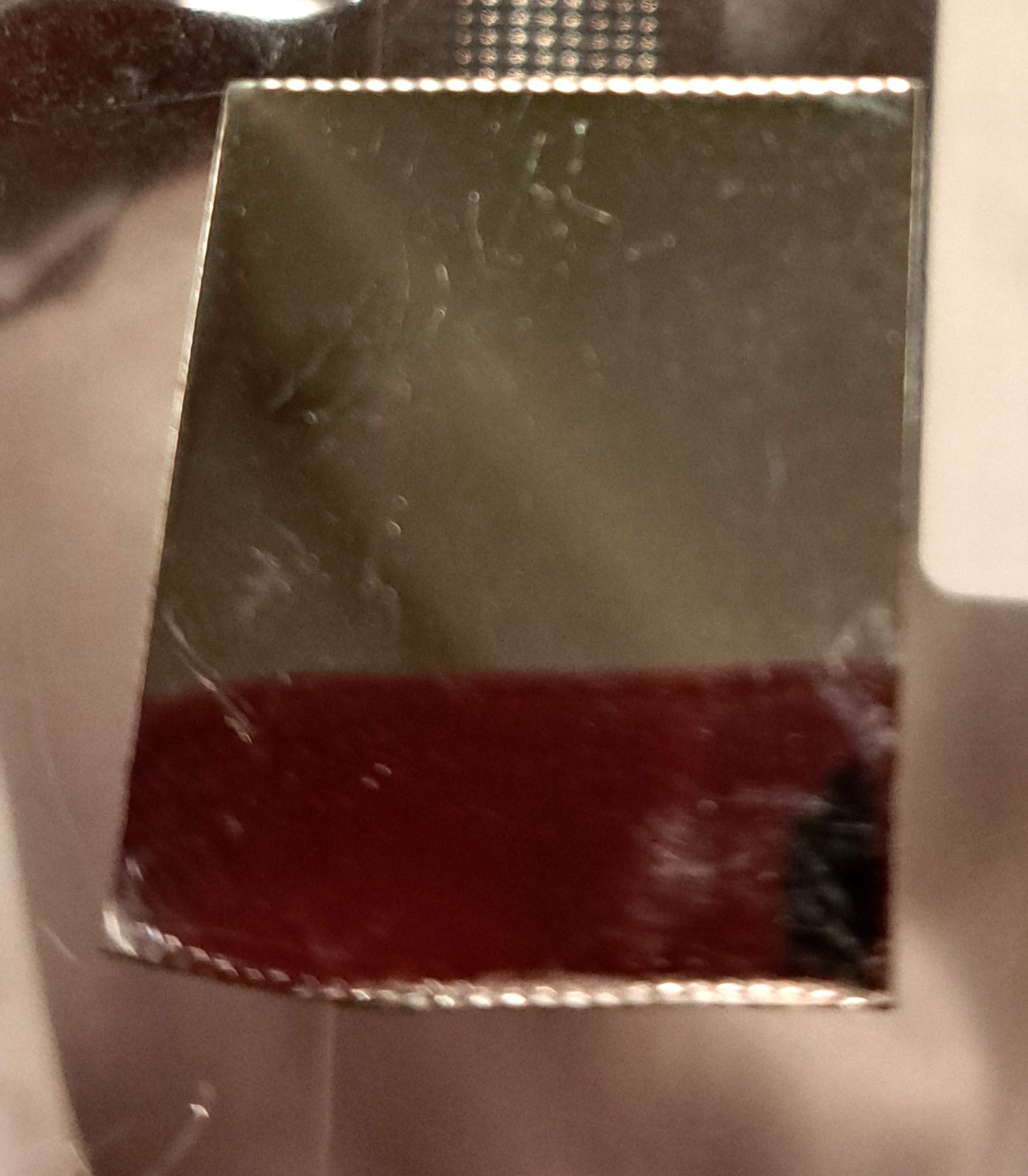

das Metallband ist superstabil, nicht biegsam - eben Edelstahl. Beim Schneiden mit der Blechschere entsteht ein "Wellenmuster". Messingblech ließ sich damit hervorragend schneiden - weicher. Ich versuche es morgen mal mit einem Seitenschneider. Habe ja genügend Material zum Üben - 5 m - Hier die ersten Ergebnisse. Die Handykamera kann den Eindruck nicht so scharf abbilden, wie ich es sehen kann. Ich mache morgen Fotos bei Tageslicht.
Ich würde das Schneiden mal mit einer alten Schlagschere (Fotoschneider Glattschneider) versuchen, aber ganz vorsichtig um den Schneider nicht zu beschädigen.
das ist ein Papierschneider, habe wohl das falsche Wort gewählt. Außerdem habe ich einen Rechtschreibefehler drin, denn es muss wohl Balken heißen. Man legt einen Stapel Papier ein, fixiert diesen und bewegt einen Balken mit Schneideklinge nach unten. Der Papierstapel wird dann durchtrennt. Aber wenn ich es jetzt recht überlege, wird ein Papierschneider kein Stahlblech schneiden können.
Tut mir leid, habe mich da vollkommen falsch ausgedrückt. Was ist ein Glattschneider oder Schlagschere?
Anmelden

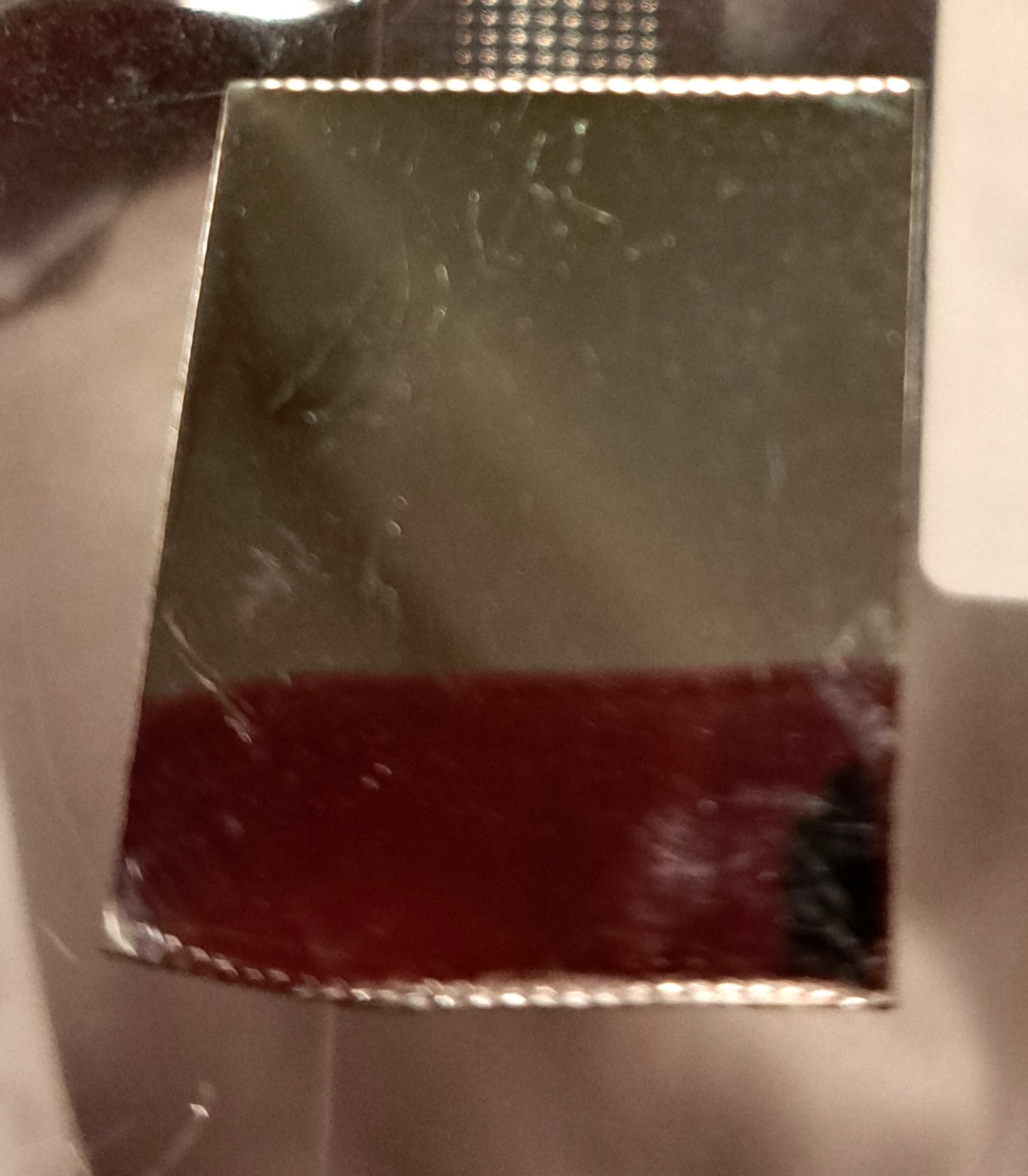

Hier die ersten Ergebnisse. Die Handykamera kann den Eindruck nicht so scharf abbilden, wie ich es sehen kann. Ich mache morgen Fotos bei Tageslicht.
