[ iIa ] Quadratische Universal Handkamera von Gebr. Herbst

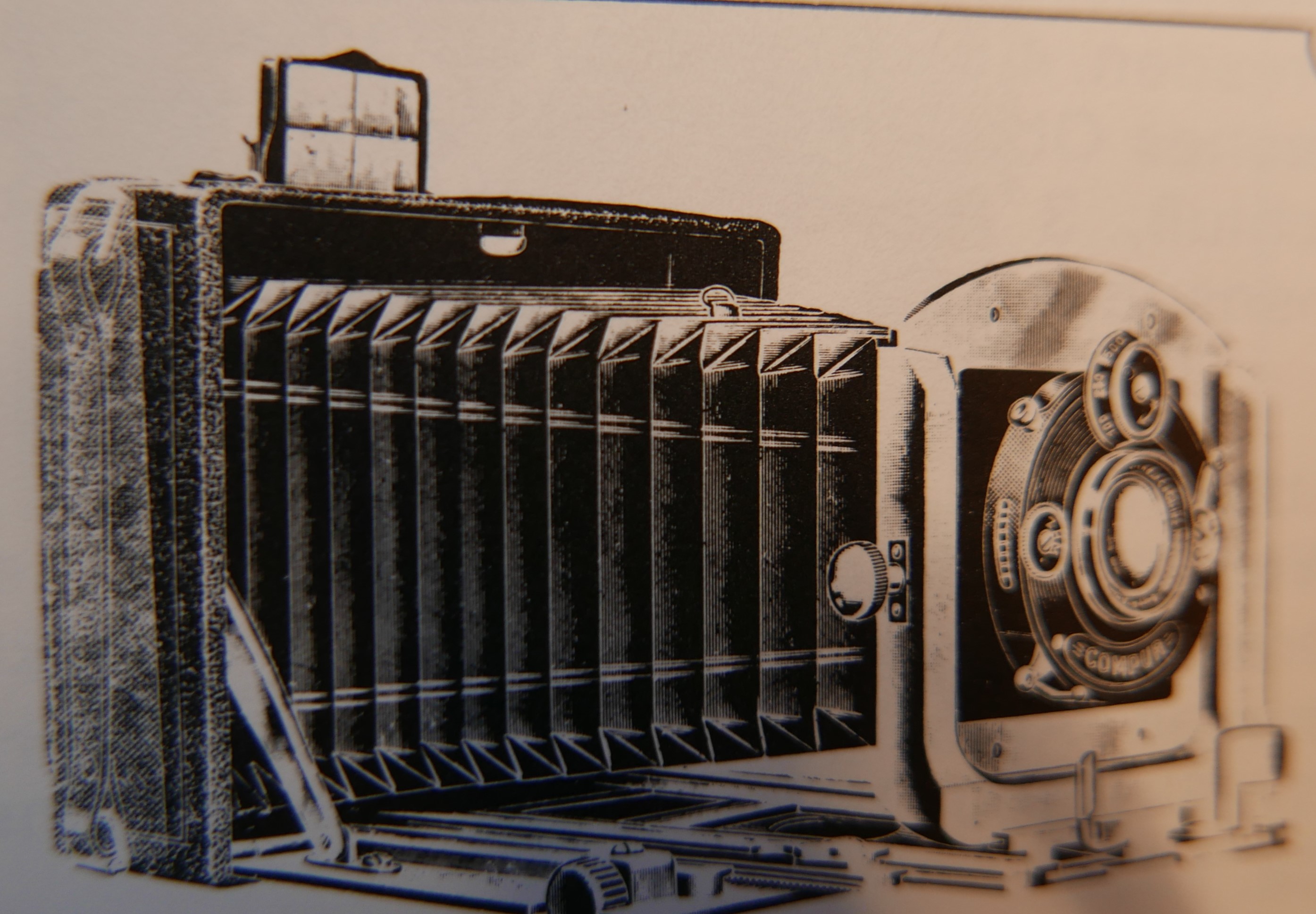

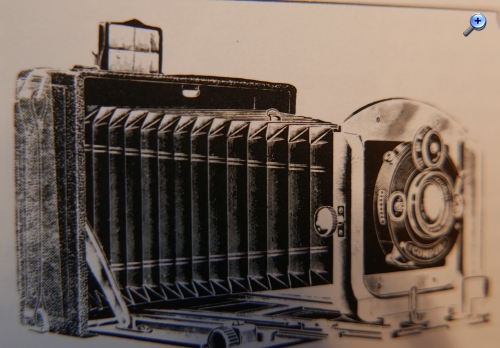

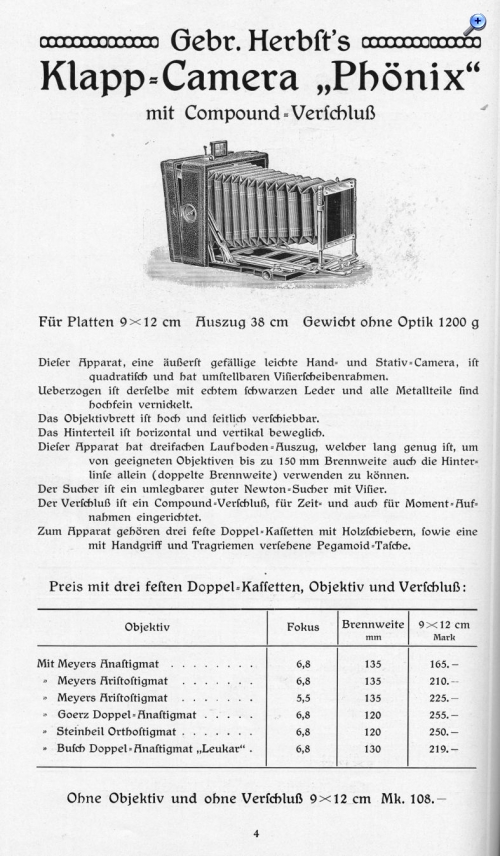

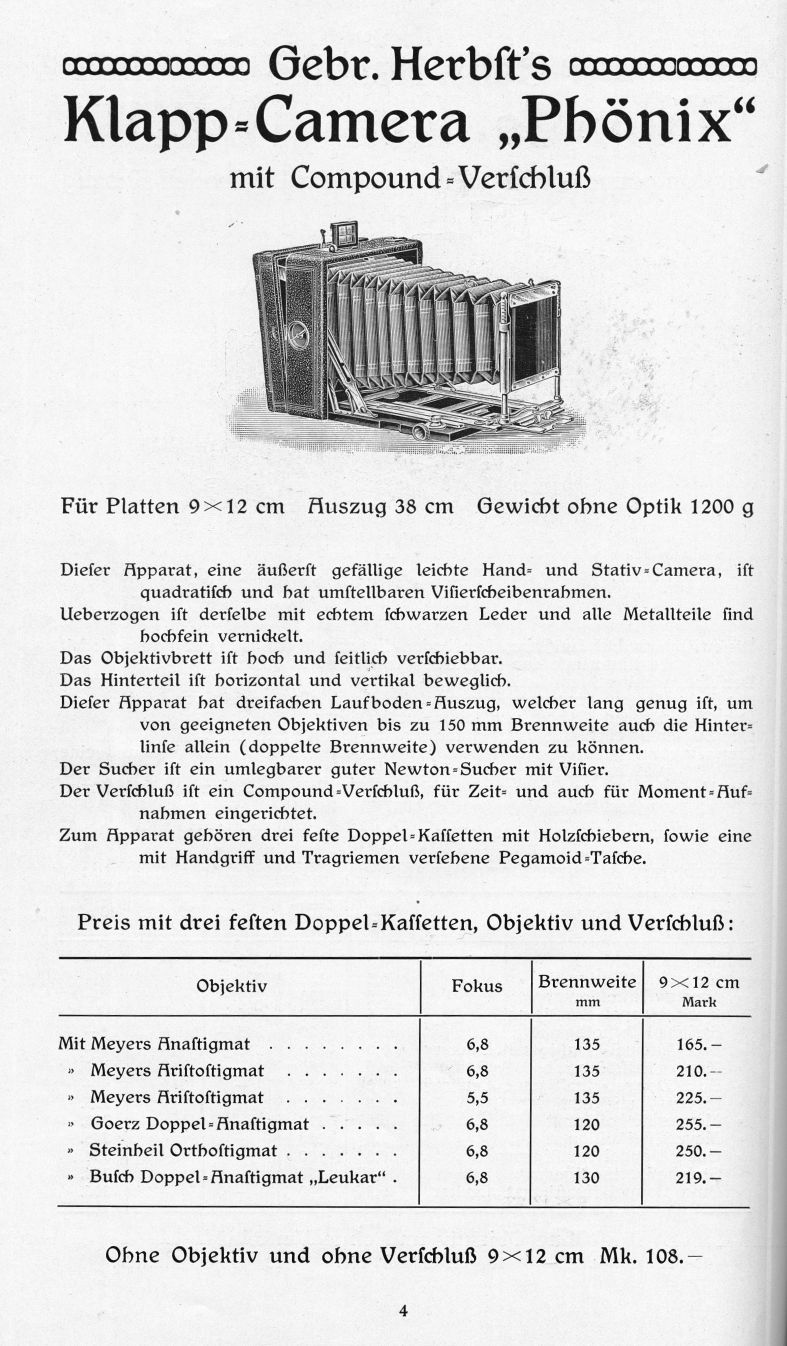

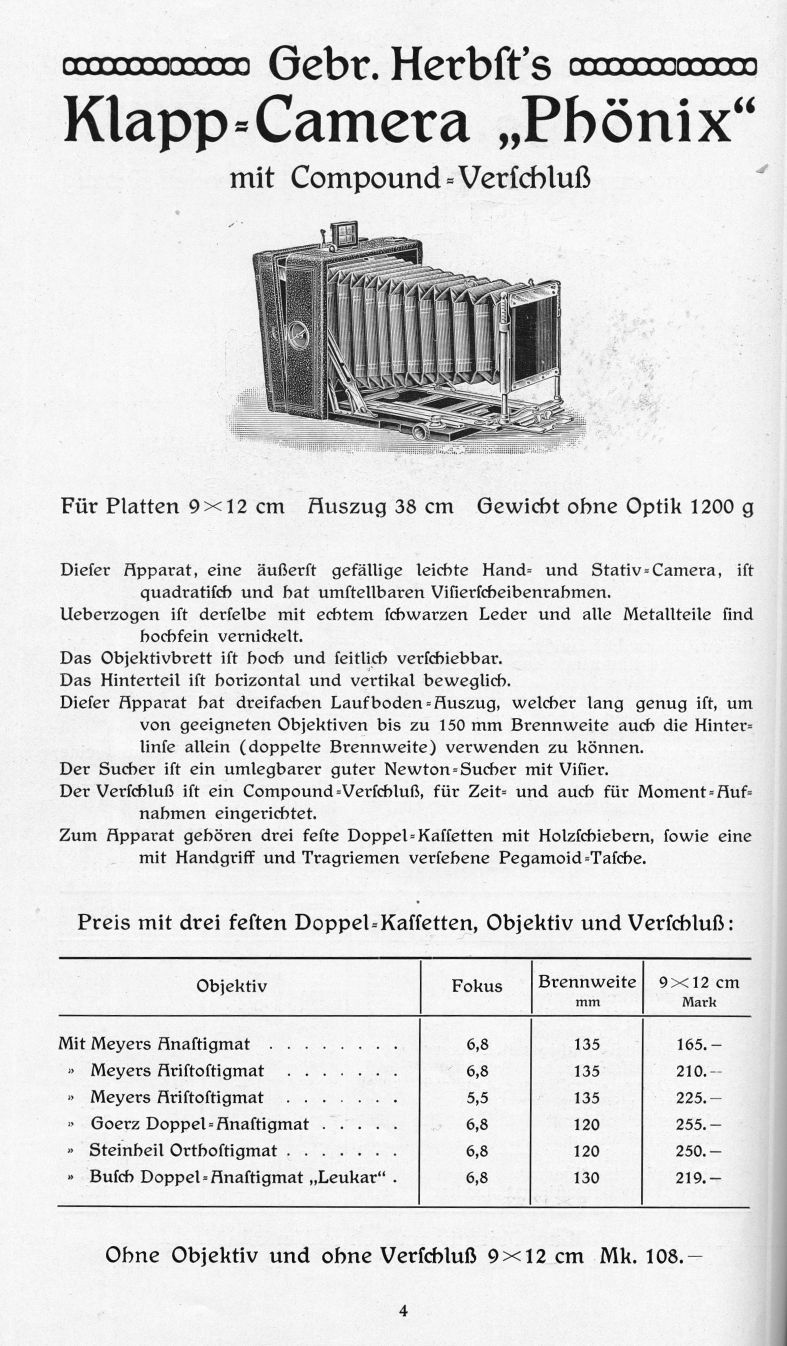

Hallo zusammen, heute möchte ich eine quadratische Handkamera von Steinheil/ Gebr. Herbst vorstellen. Sie stammt wahrscheinlich aus dem Jahr 1909/10. Ich möchte den Händler zitieren: "Eine etwas frühere Ausführung der Gebr. Herbst 1910 als Klapp-Camera "Phönix" im Katalog von Carl Amster und im Katalog von Steinheil als "Quadratische Universal-Hand-Camera" (Abbildungen 11 und 12)."
Vielleicht könnt ihr damit mehr anfangen. Da mich das Erscheinungsbild der Kamera fasziniert hat, möchte ich auch damit beginnen und erst später auf Objektiv und Verschluss zurückkommen.

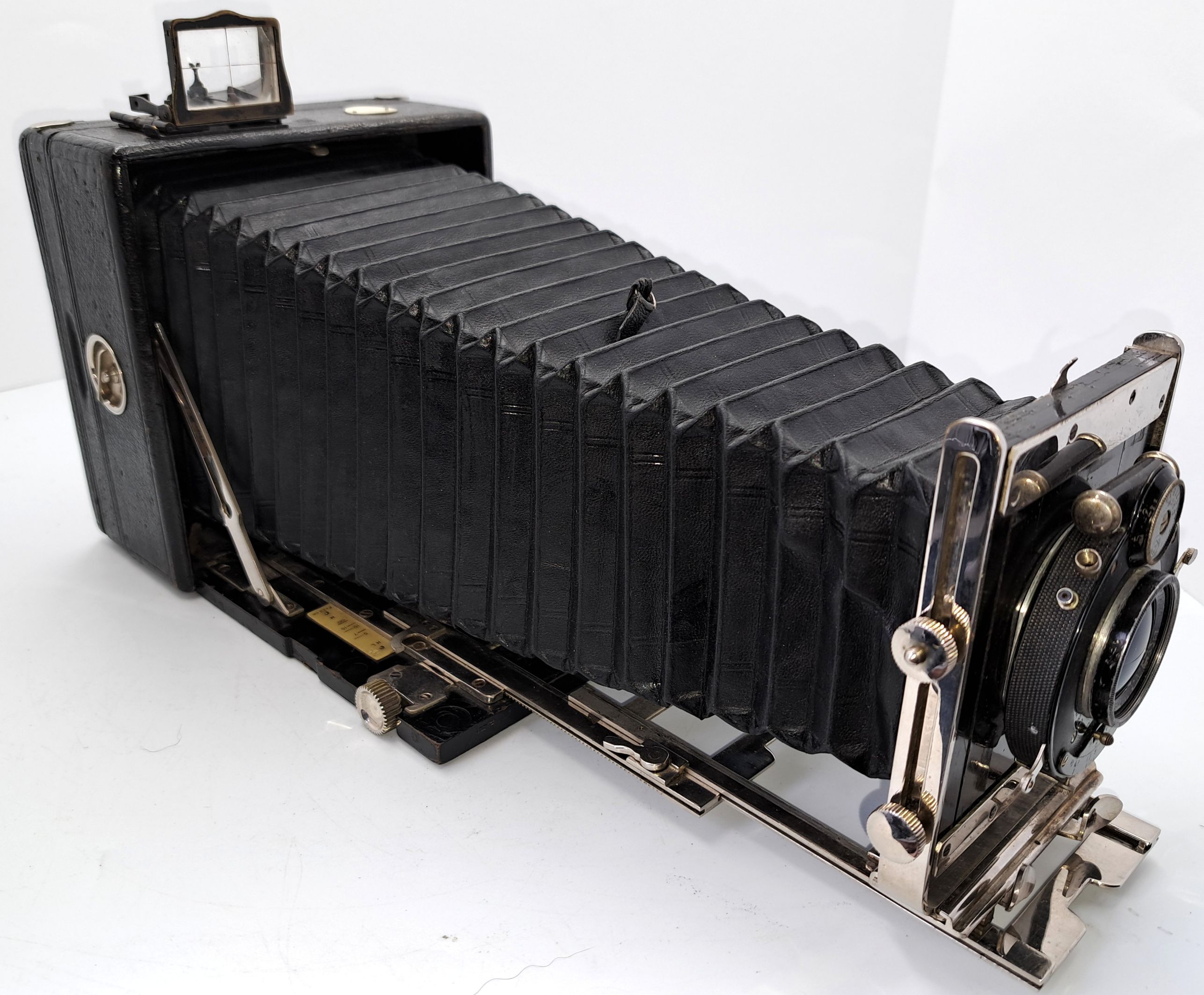

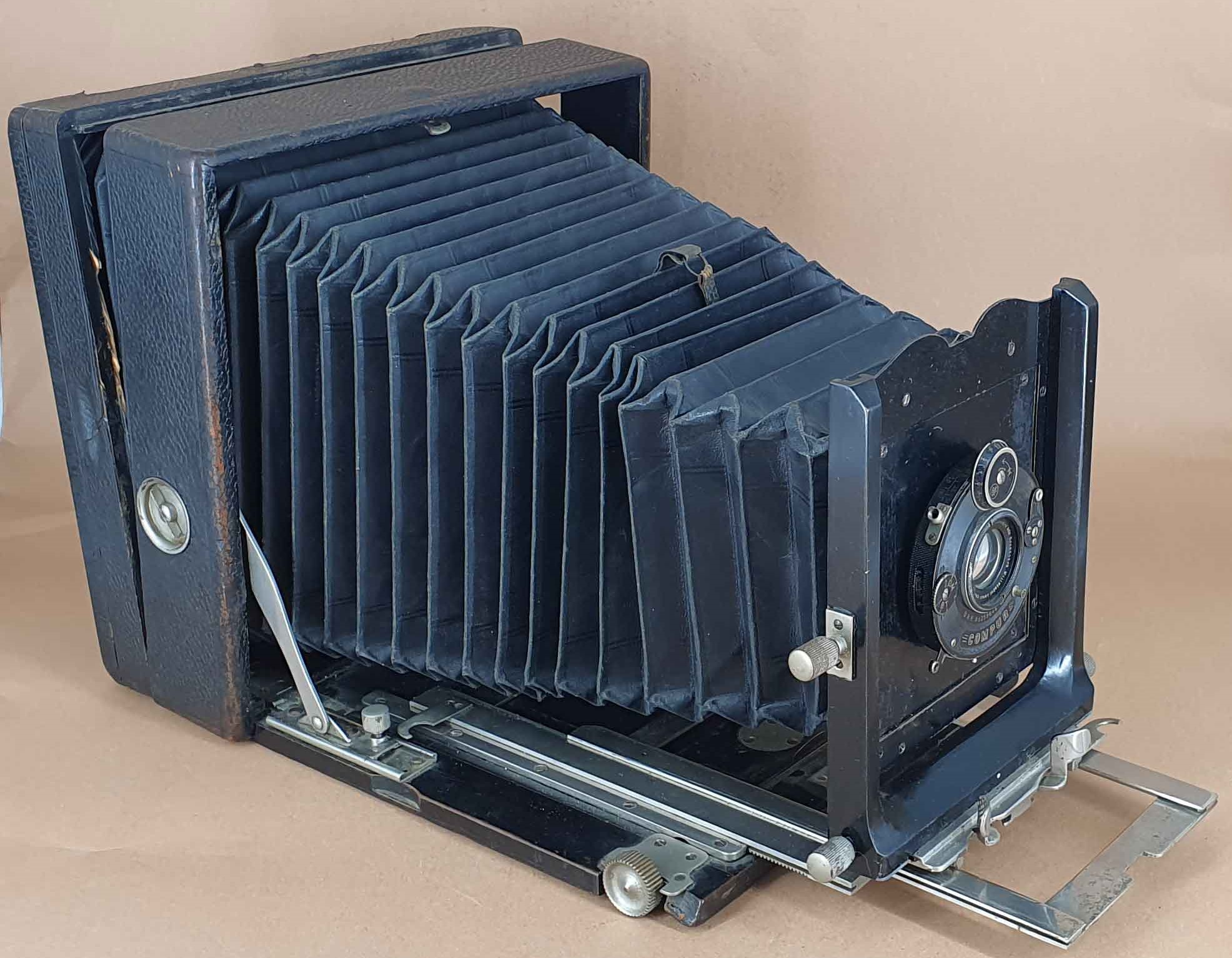

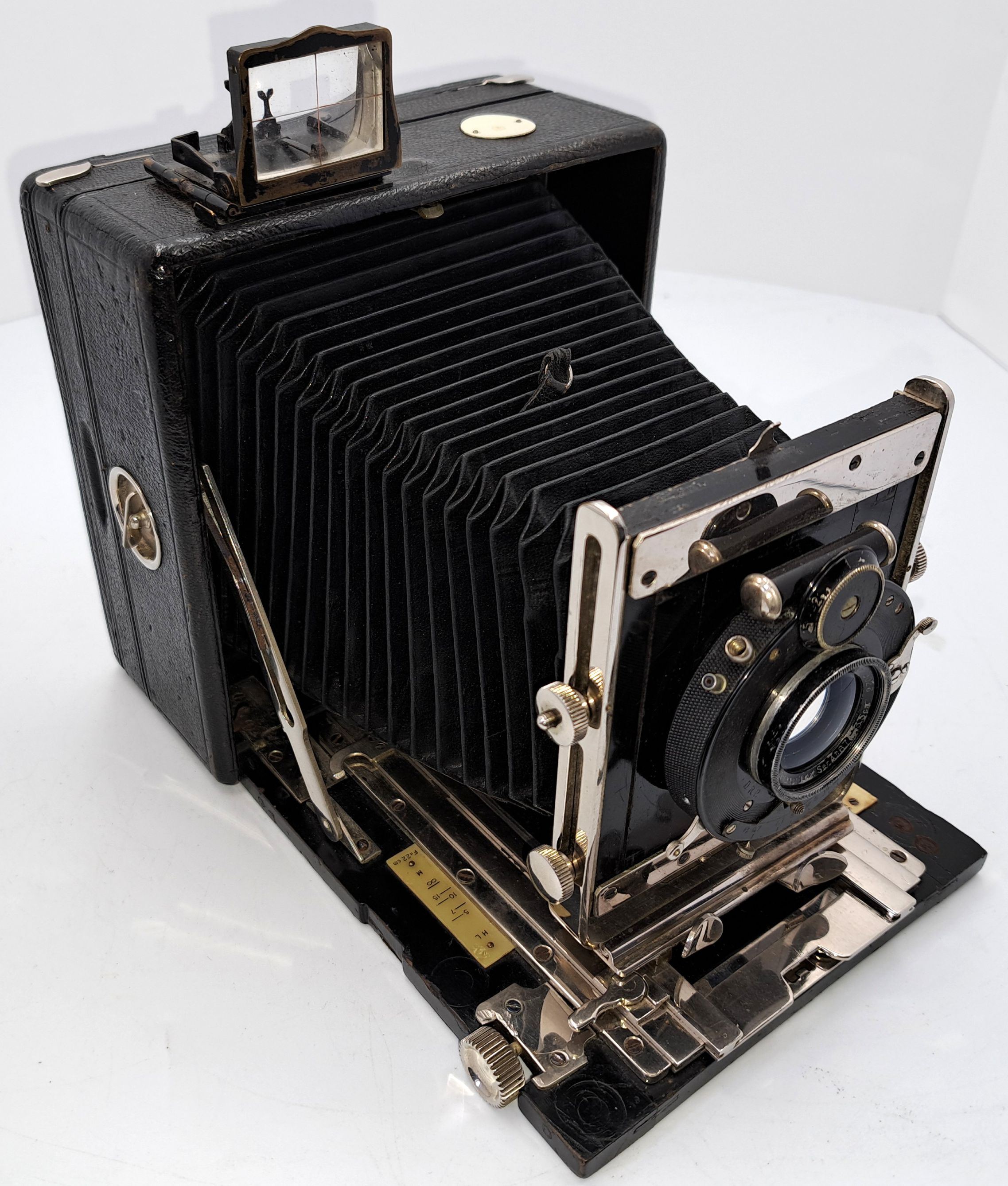

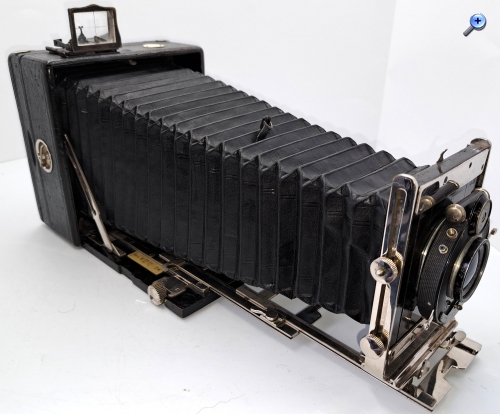

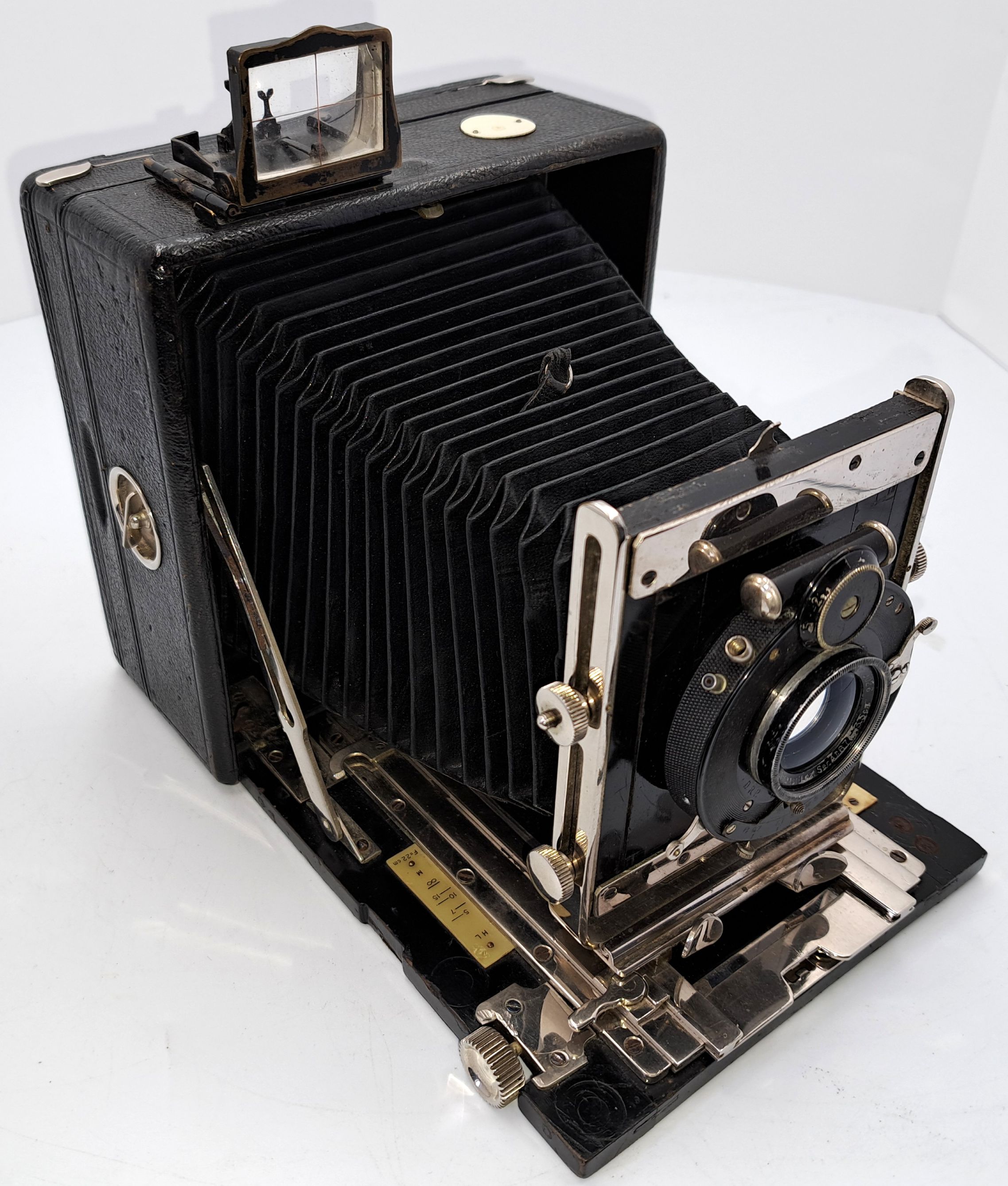

Das Gehäuse (bei Pferden spricht man von Gebäude) ist quadratisch, aus Holz und lederbezogen. Das Aufnahmeformat ist 9x12. Der Laufboden und das Objektivbrett sind aus dunklem (Teak) Holz - schwarz lackiert.

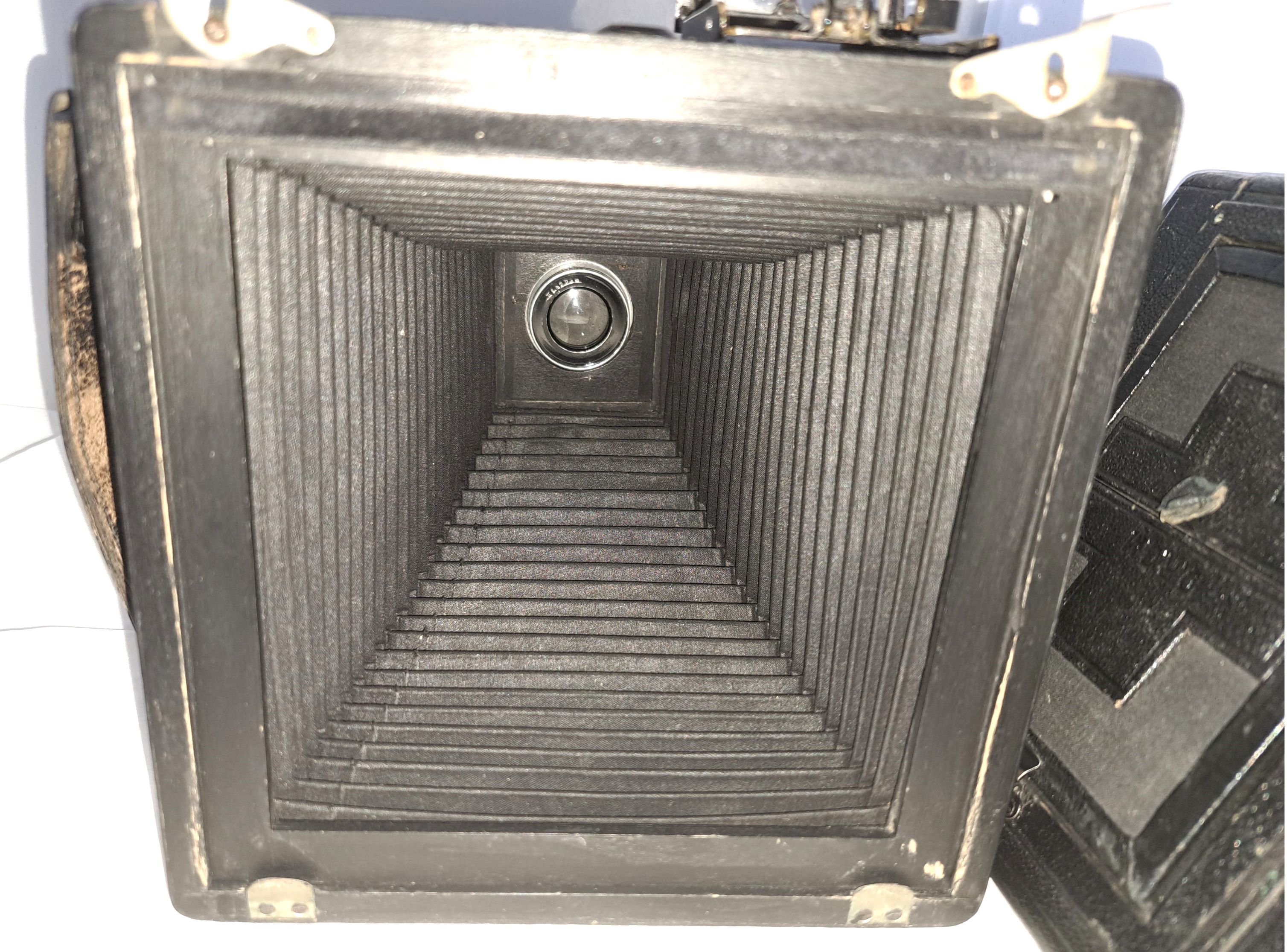

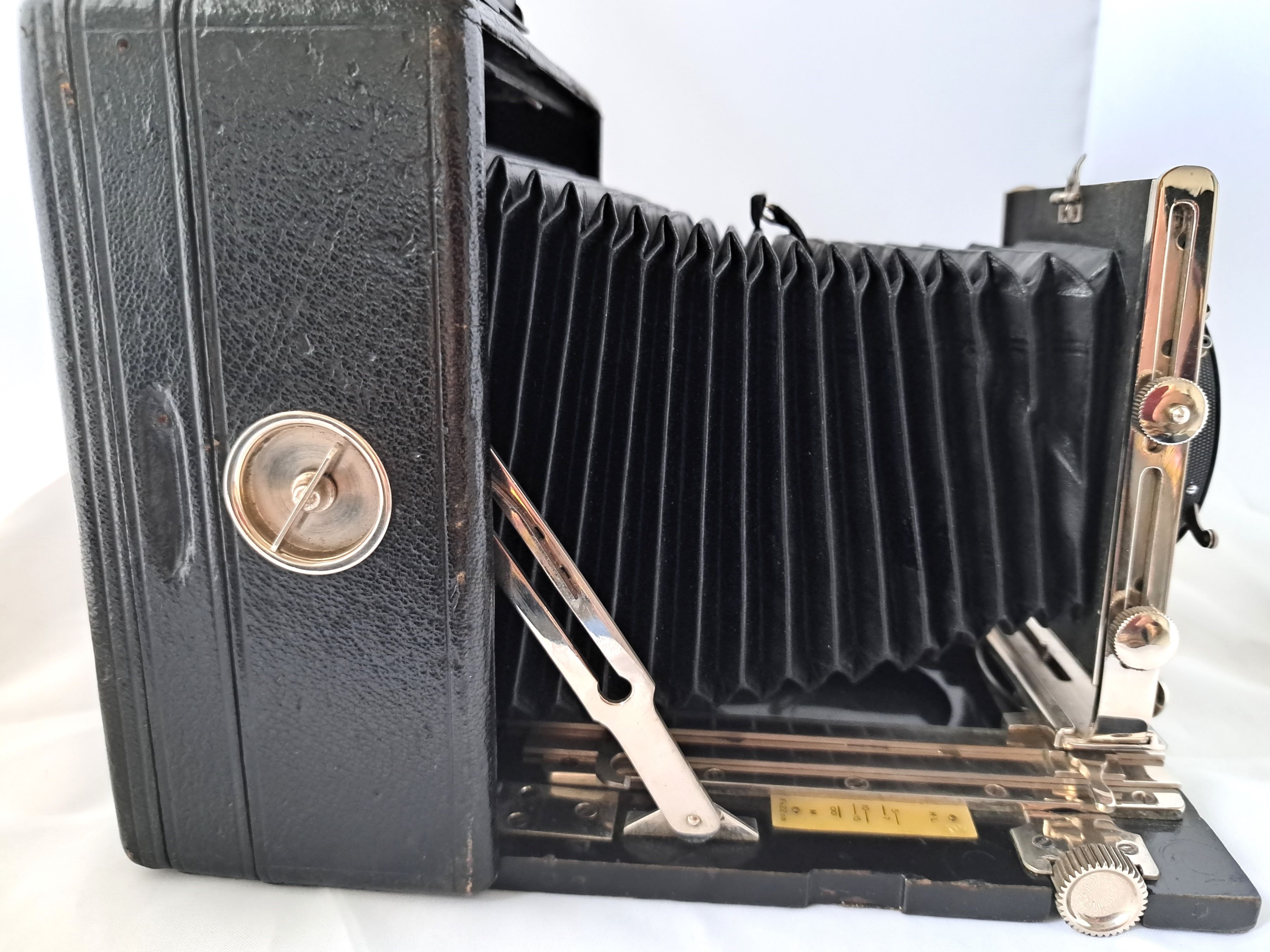

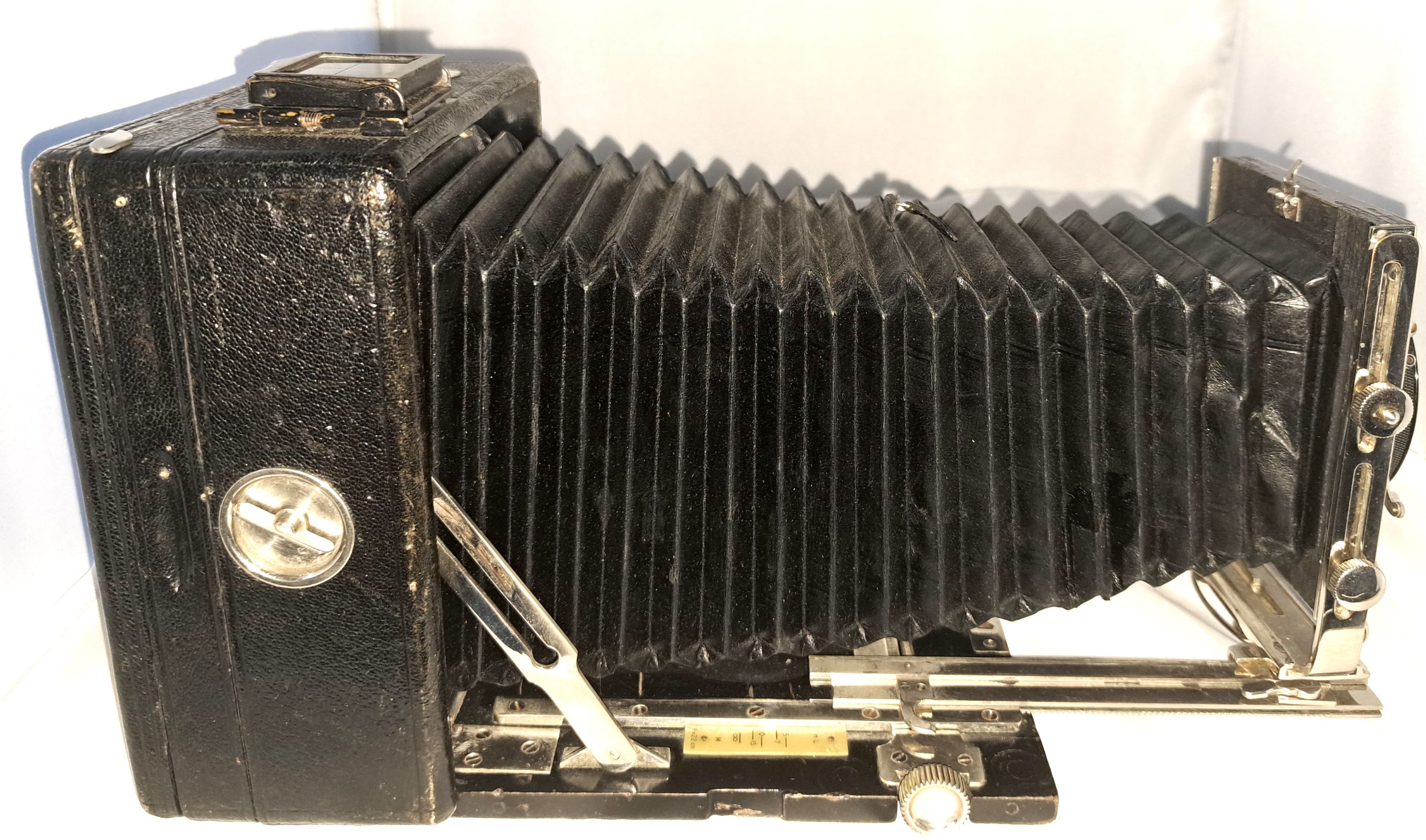

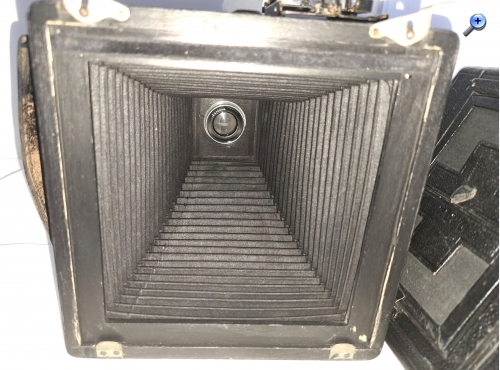

Der Balgen ist aus schwarzem Leder und hat einen dreifachen Auszug.

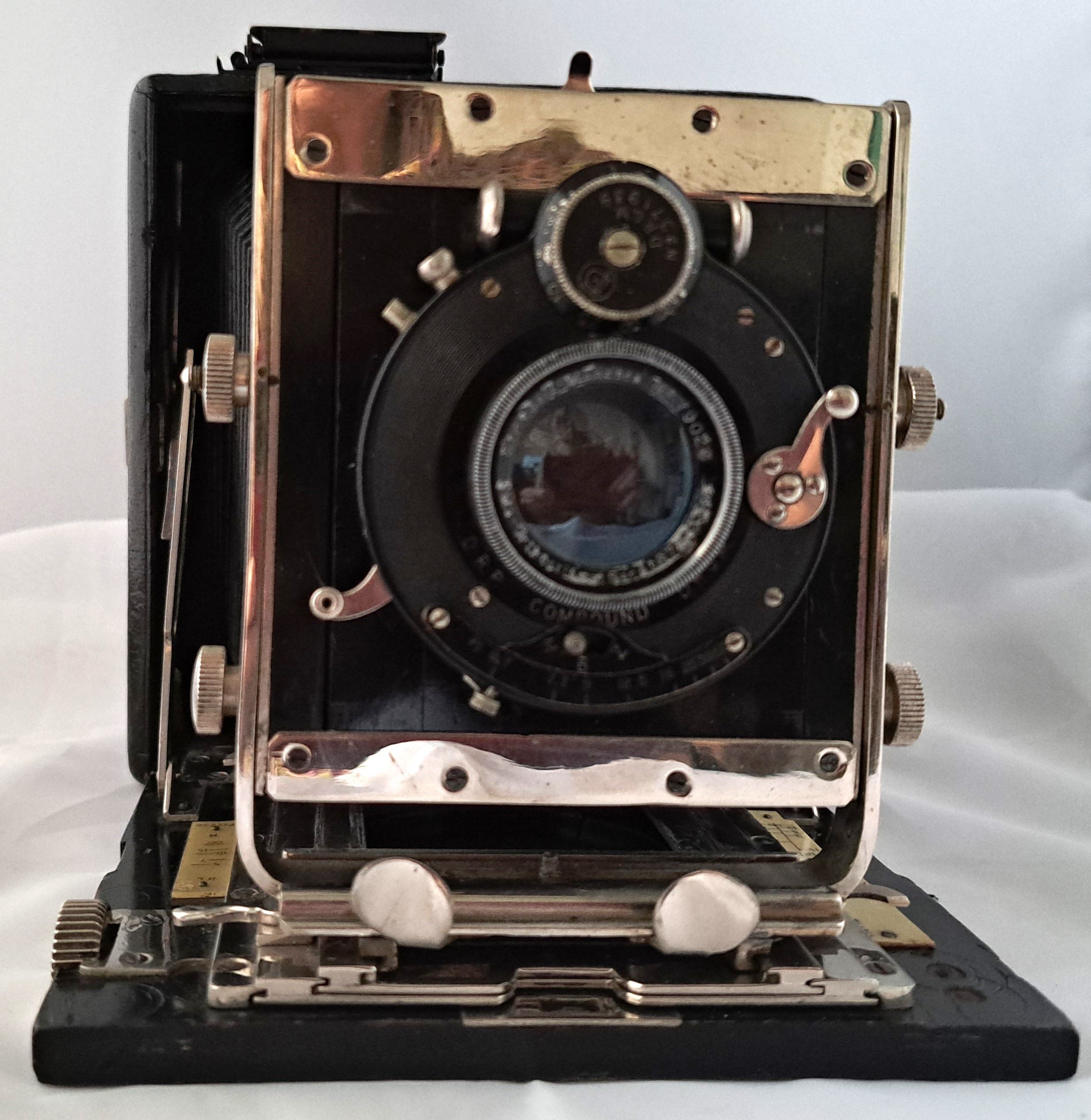

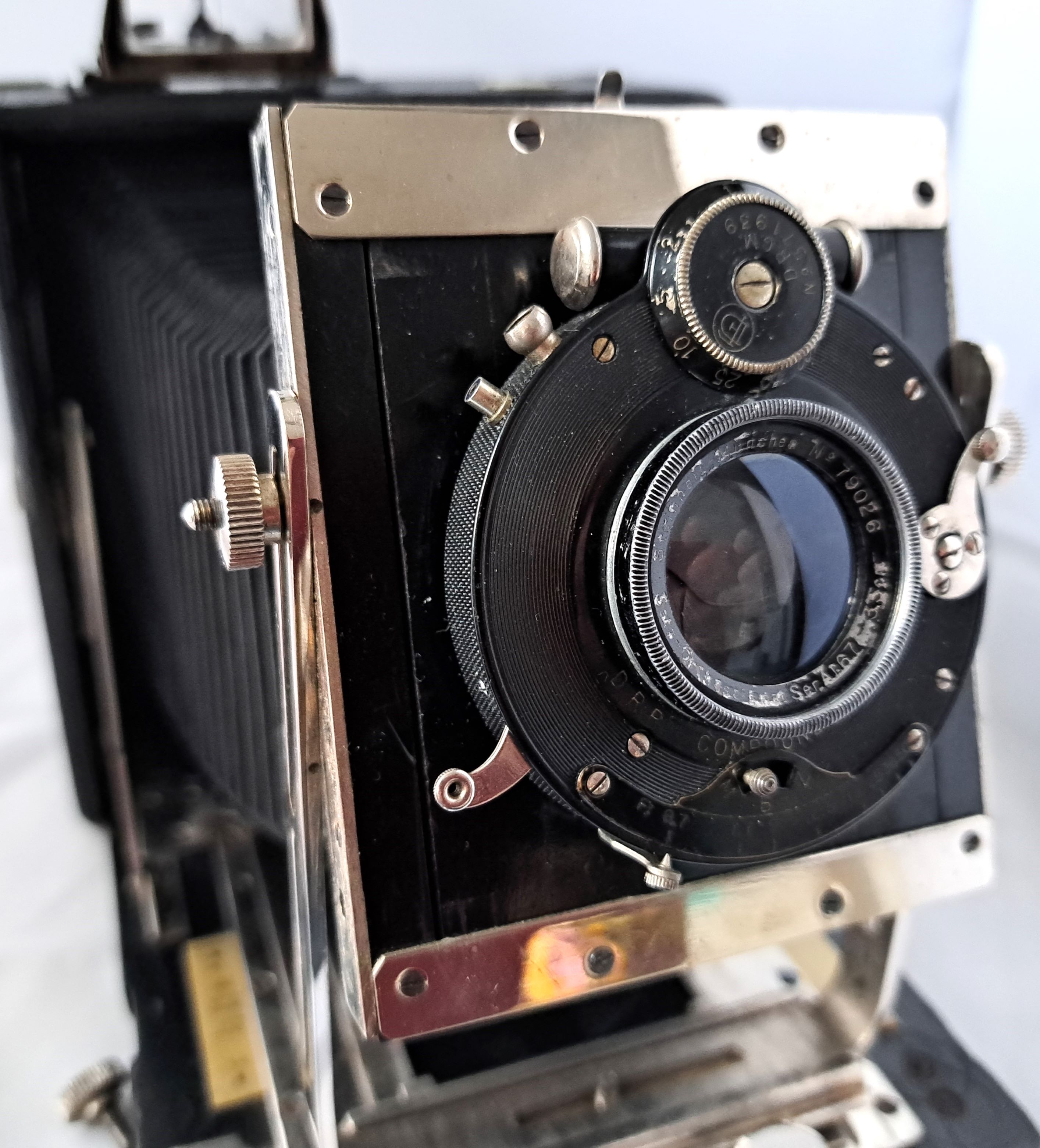

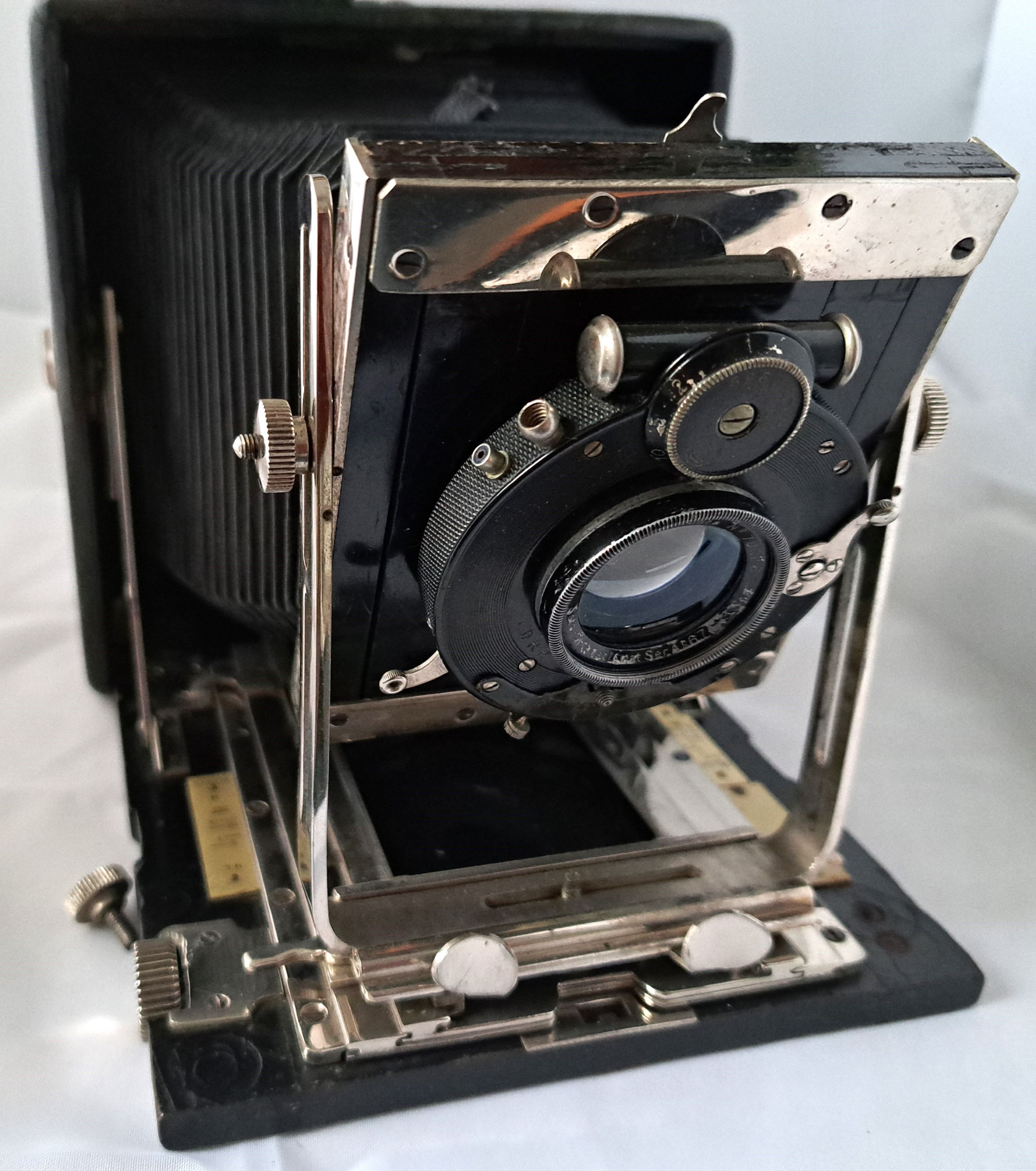

Das Objektivbrett ist mit vernickeltem Metall eingefasst, lässt sich entfernen oder neigen und ist mit 4 Rändelschrauben an der Standarte befestigt.

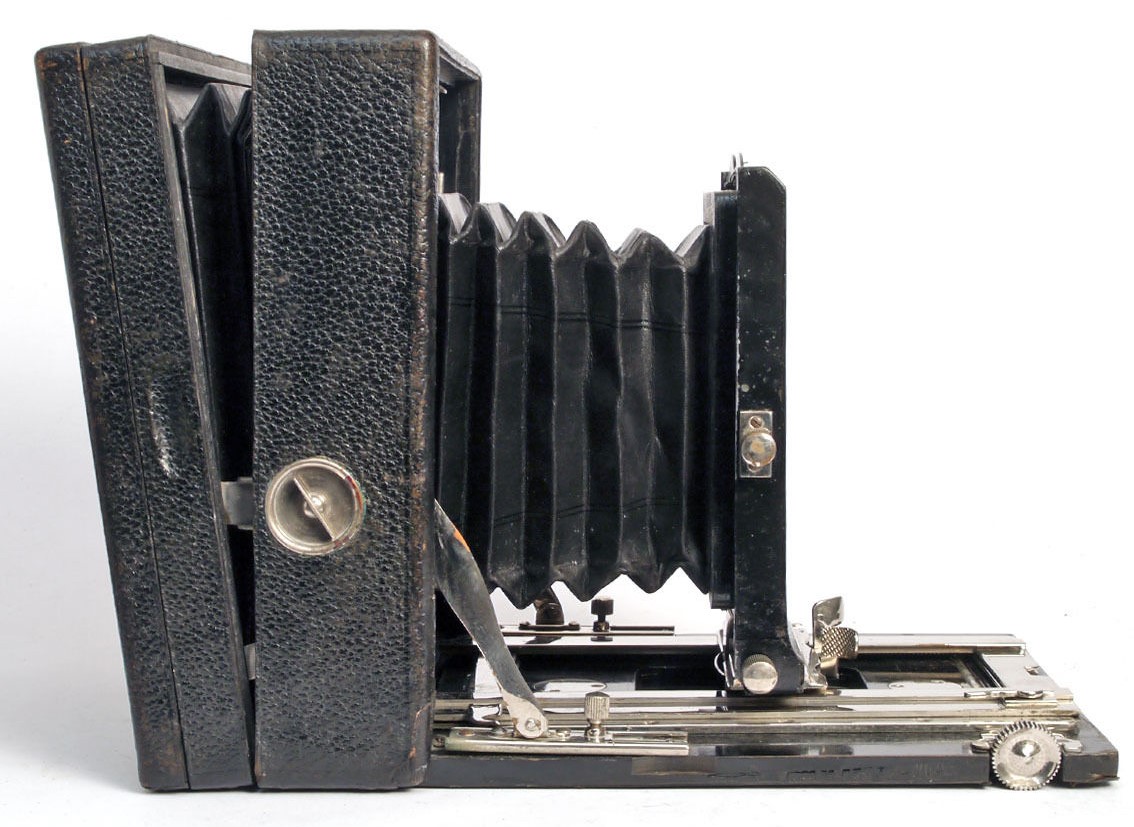

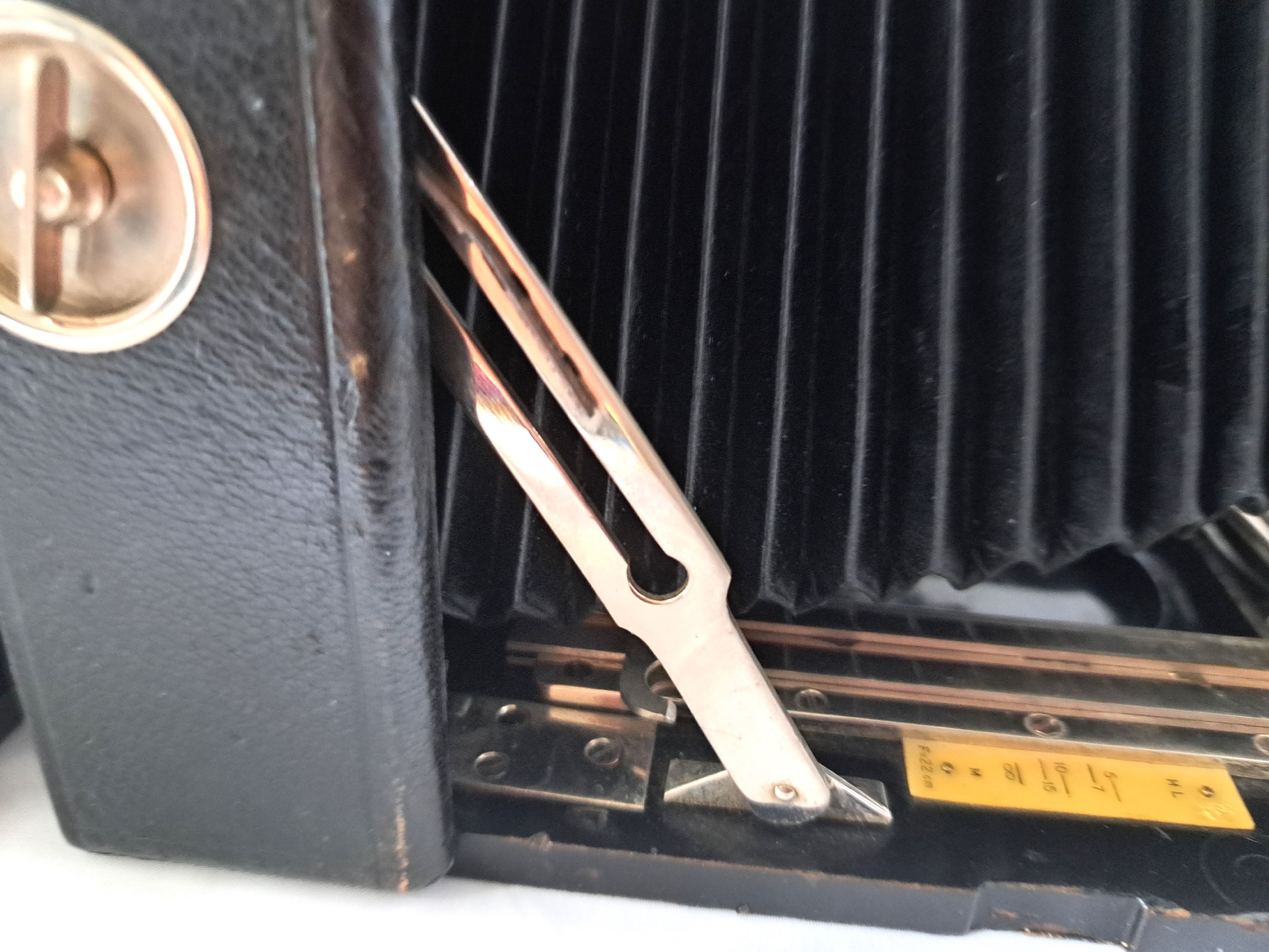

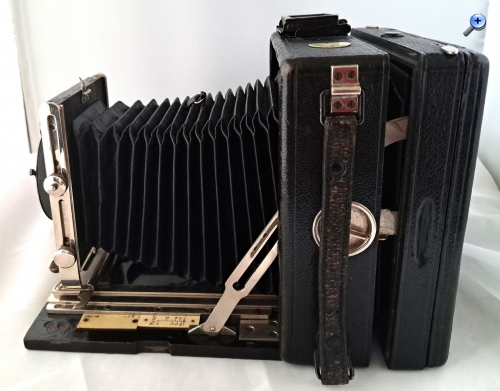

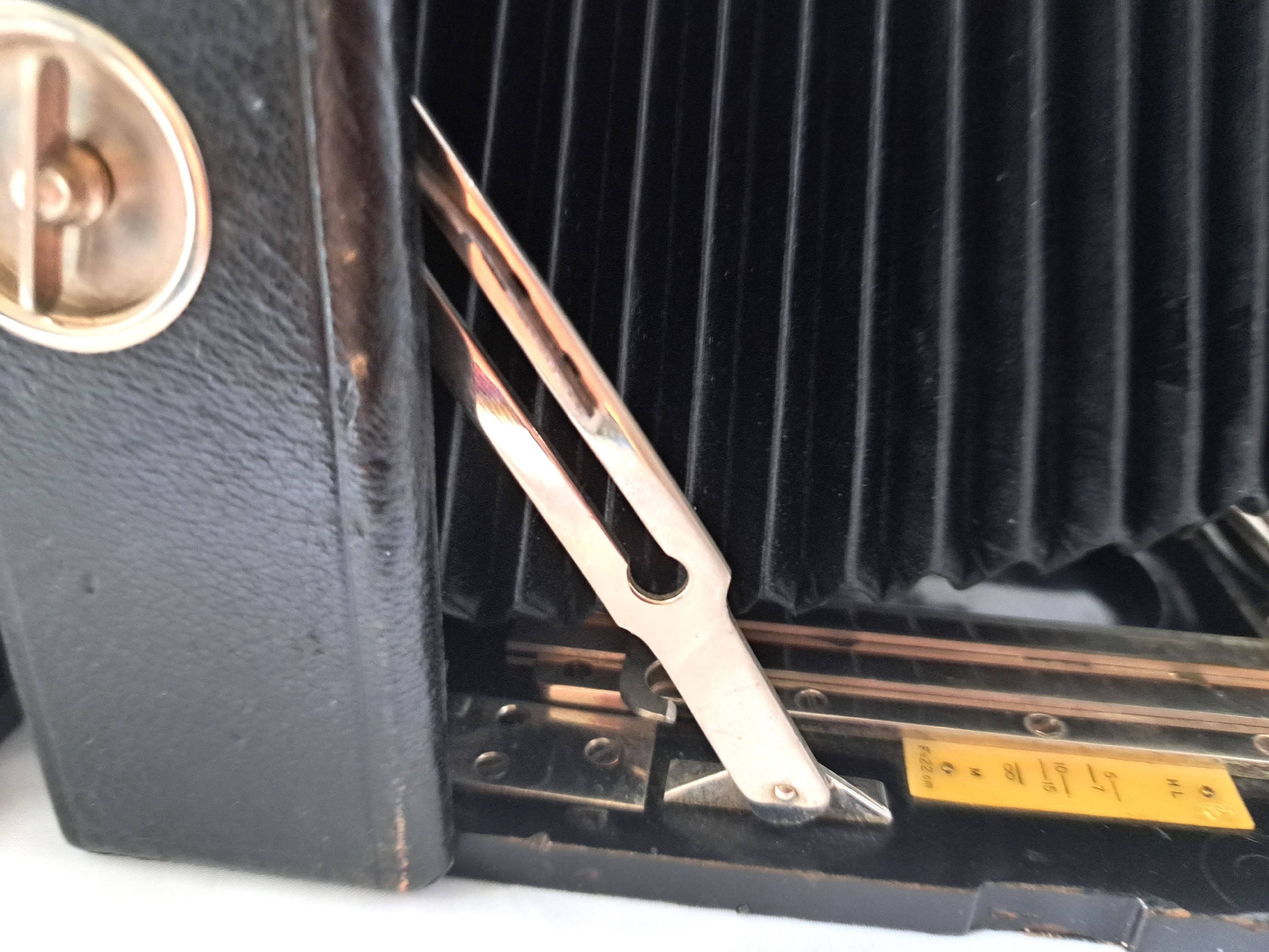

Das Rückenteil ist verschwenkbar, wenn zwei Flügelschrauben gelöst werden.

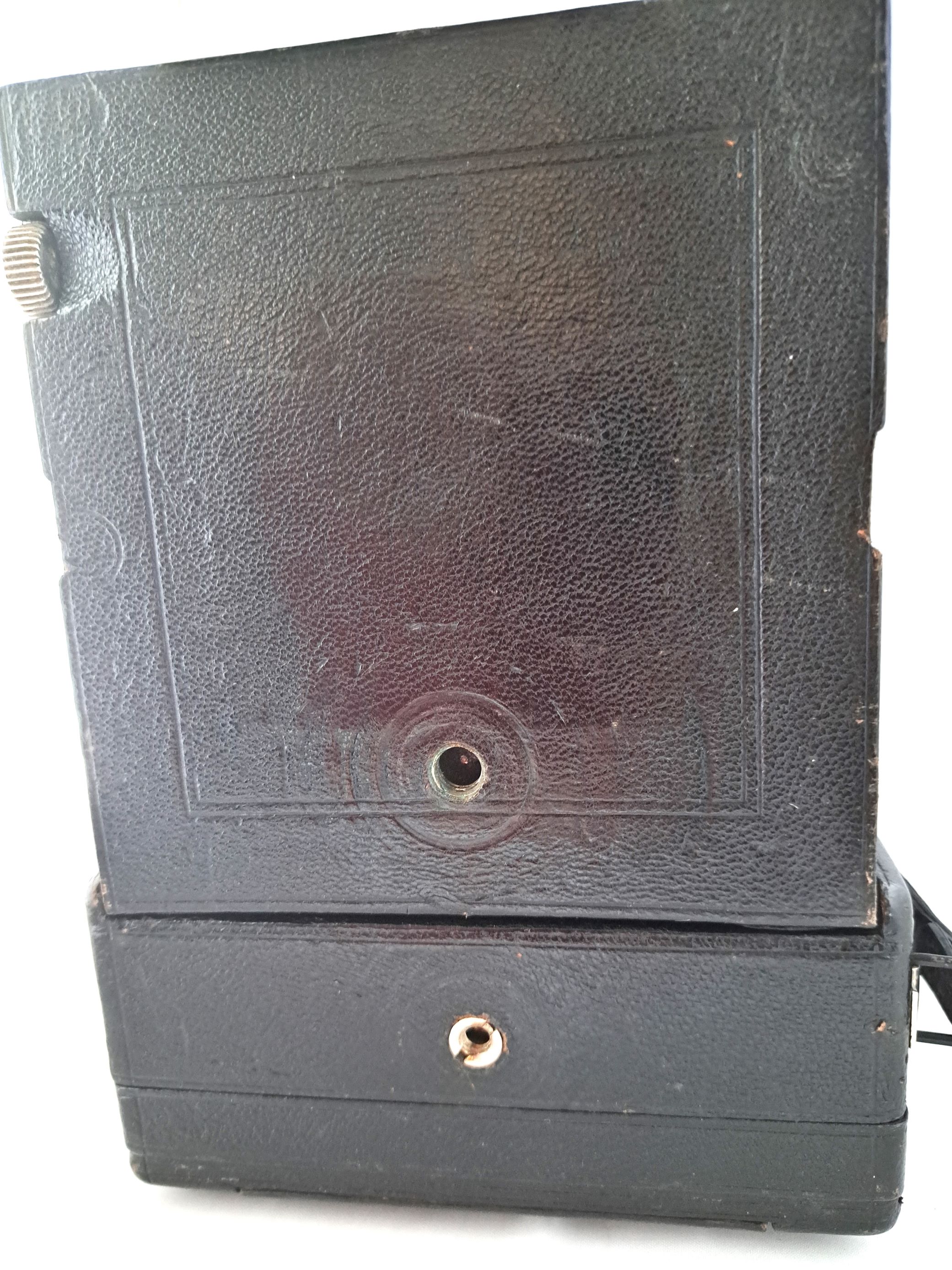

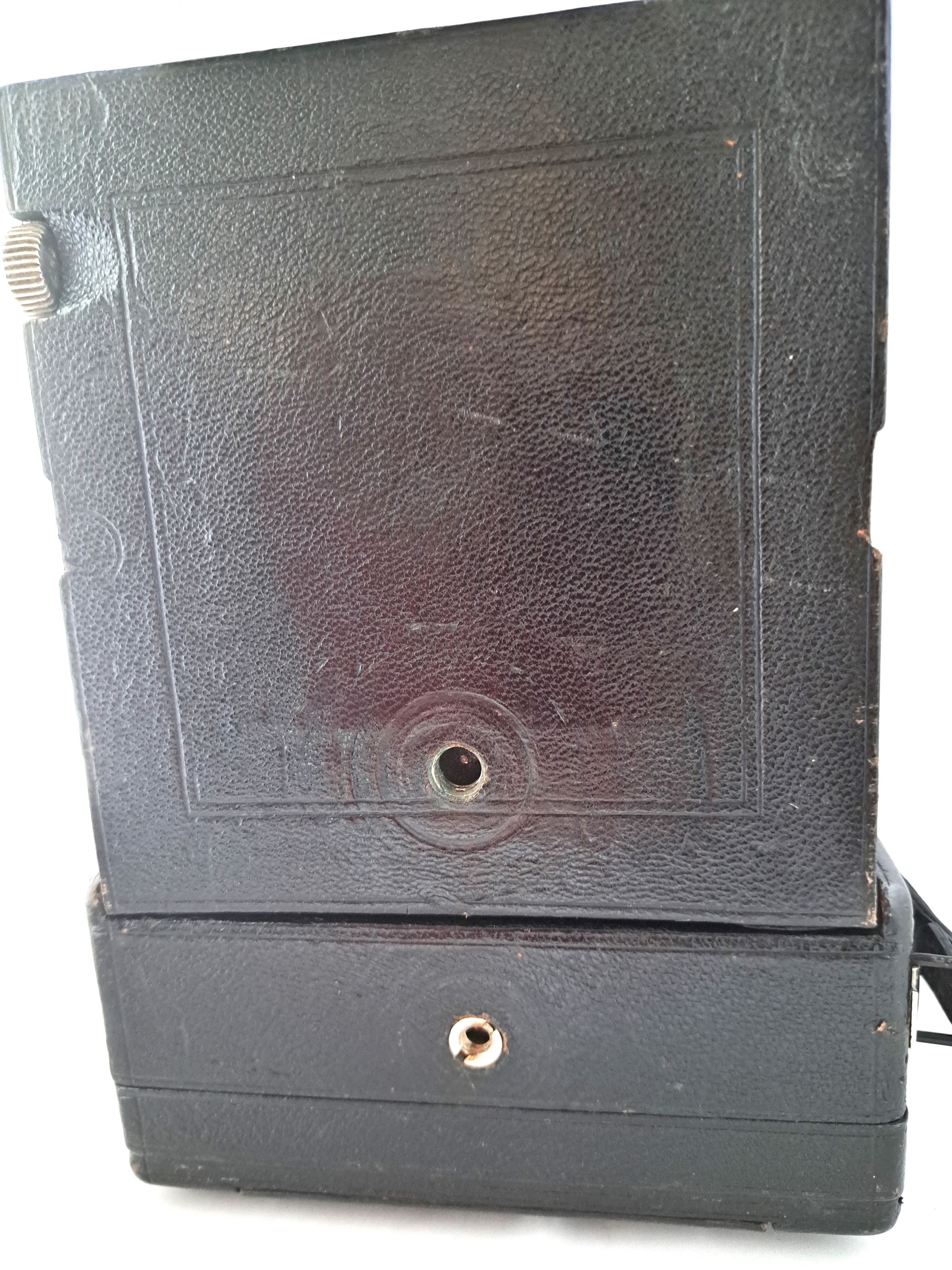

Wenn man sich noch die Laufbodenunterseite anschaut, die ebenfalls lederbezogen ist, befindet sich die Kamera in einem sehr guten optischen Zustand.

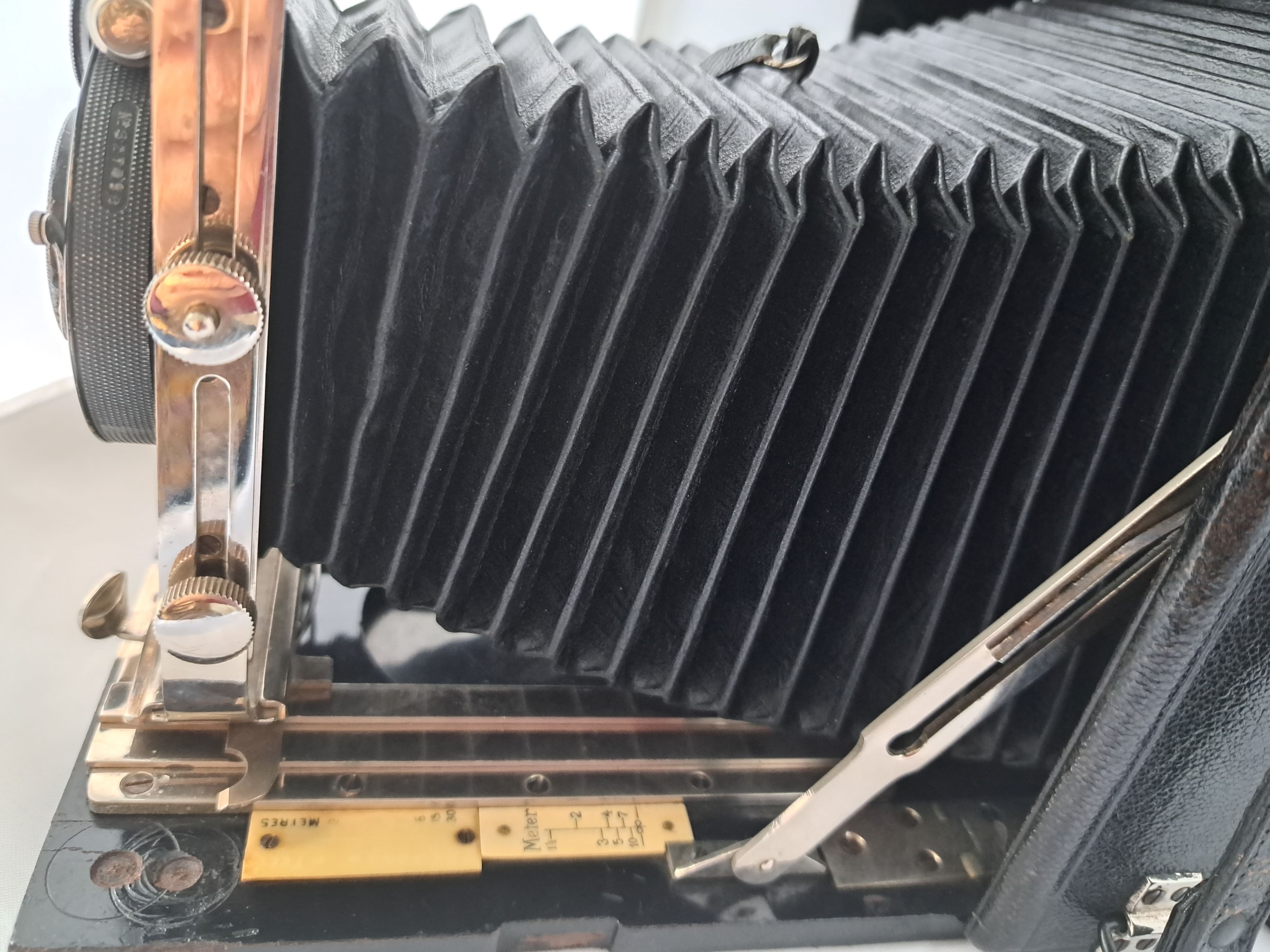

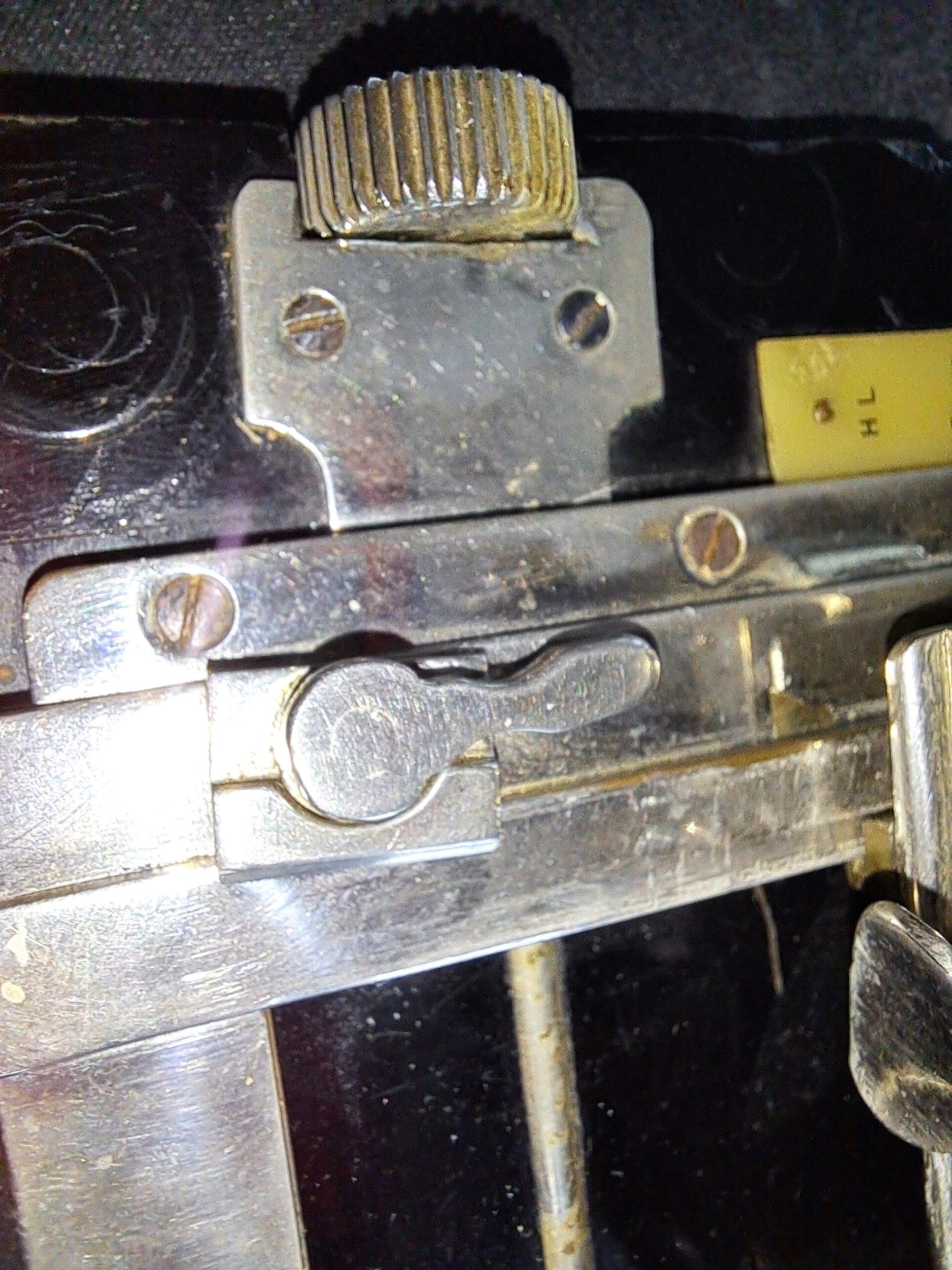

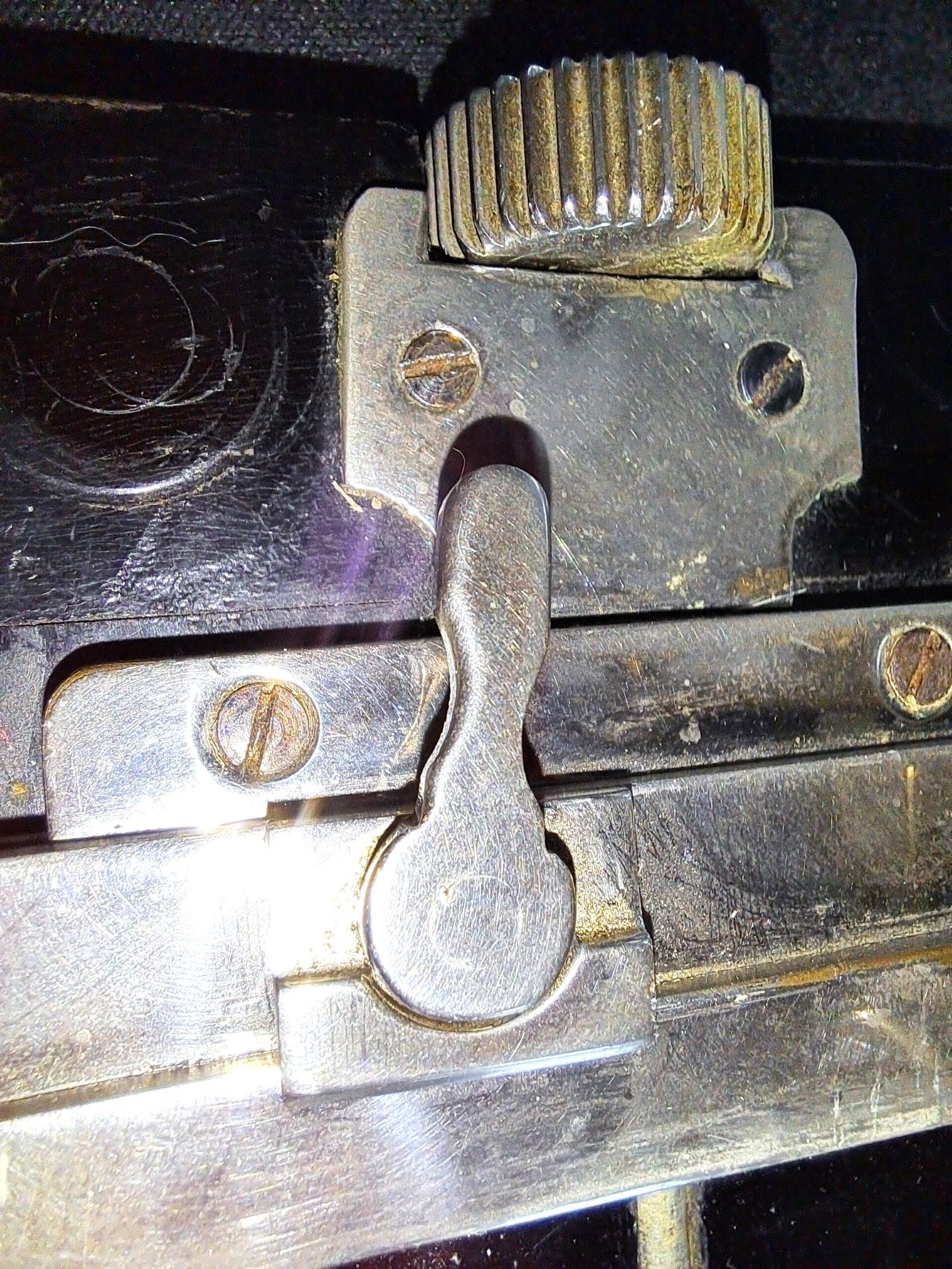

Auf dem Laufboden befinden sich drei Skalen für drei Brennweiten und Abdrücke eines vorher vorhandenen Brillantsucher. An der Laufschiene ist ein Hebelchen angebracht, das sich radial bewegen lässt, dessen Funktion ich aber nicht zuordnen kann. Die Handhaben sind leicht gebogen und glatt.

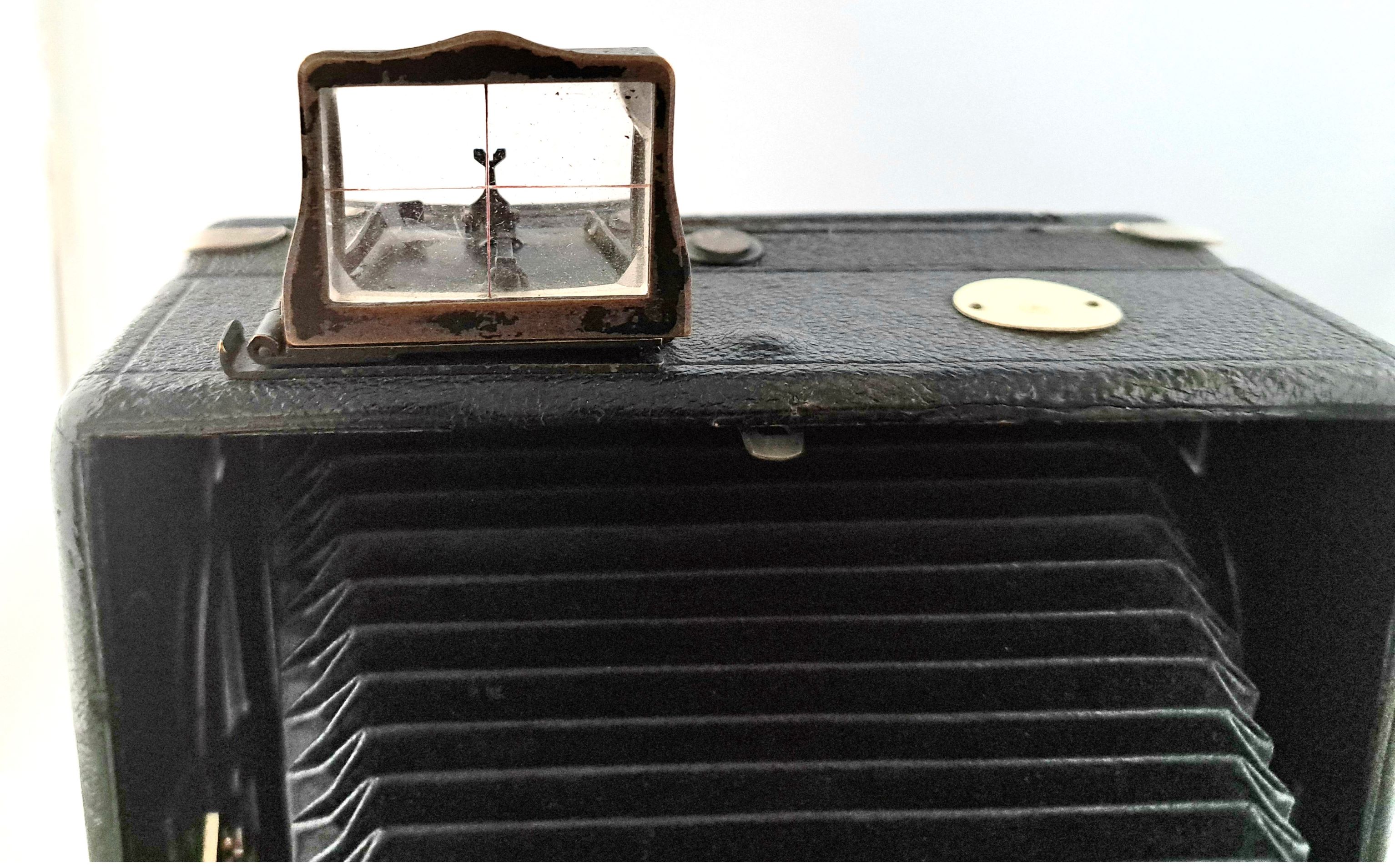

Aus der rechten Seite oben befindet sich ein Newton-Sucher und eine Libelle, die Plakette links ist verblichen und lässt nur Steinheil erahnen.

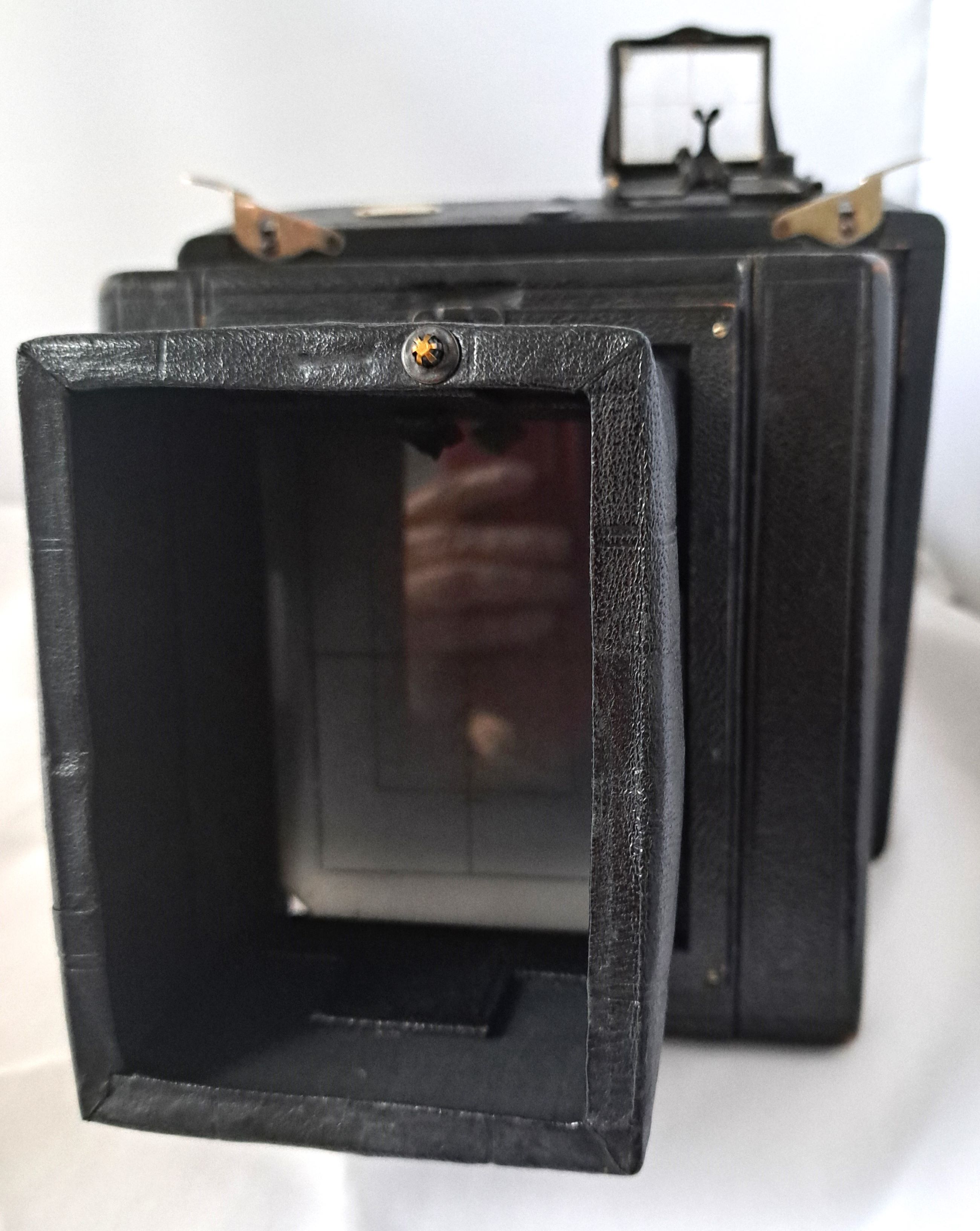

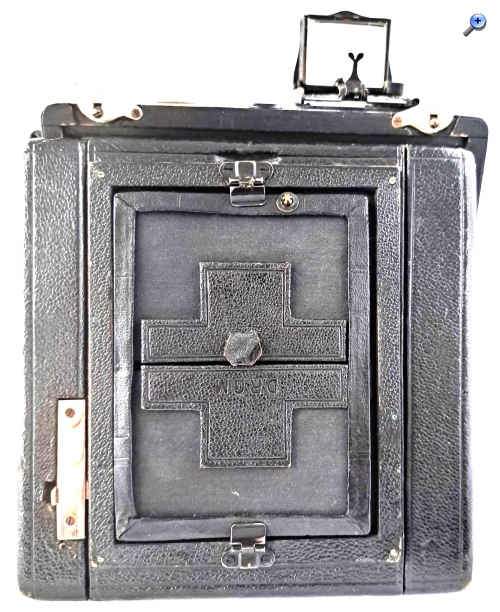

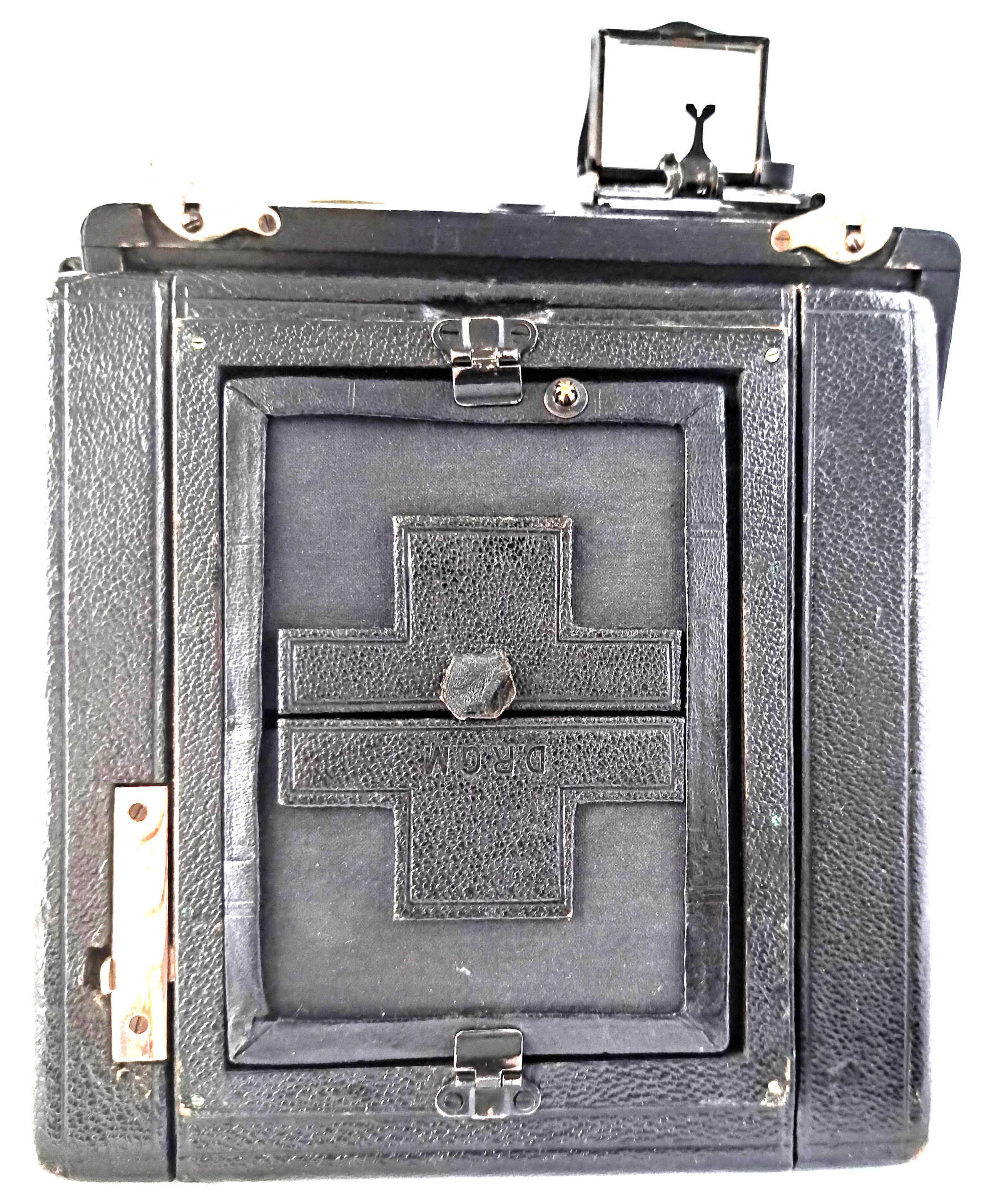

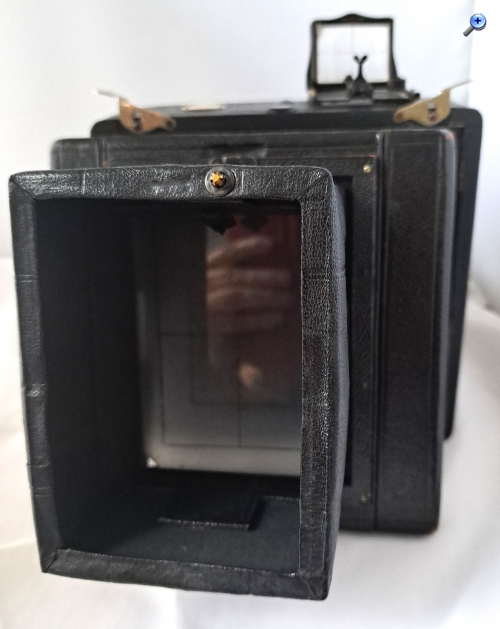

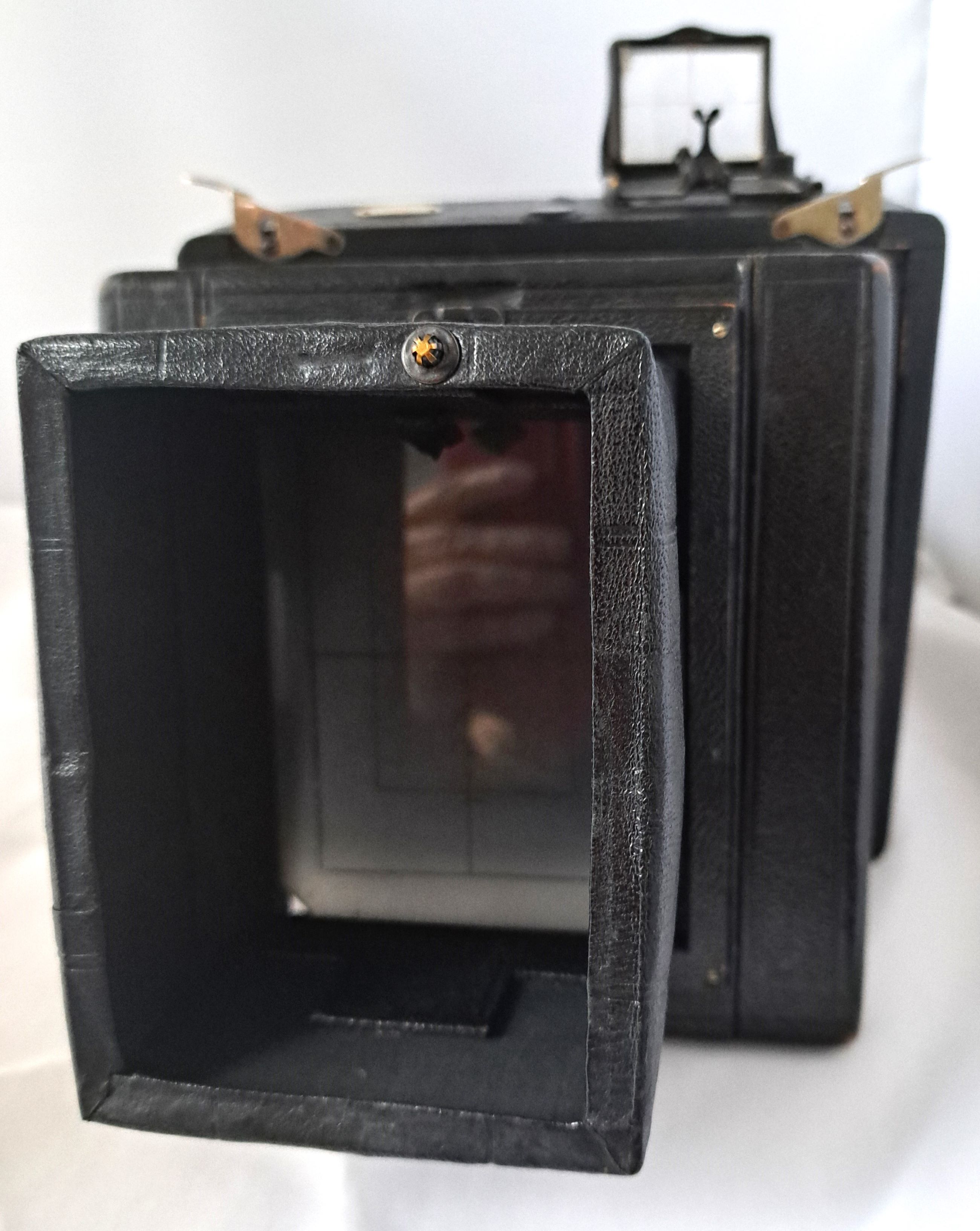

Die lederbezogene Rückwand enthält einen Lichtschacht mit Mattscheibe und lässt sich entfernen.

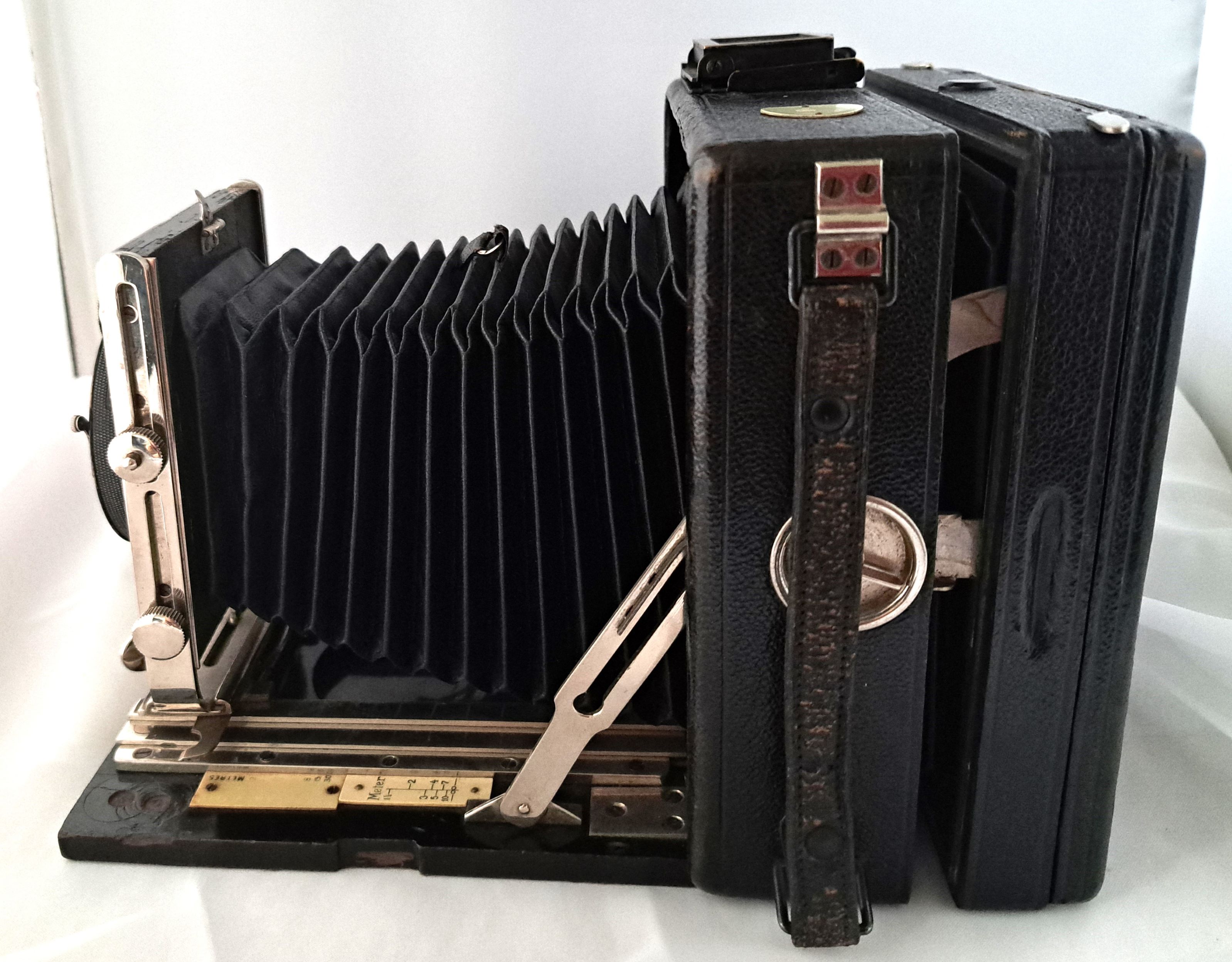

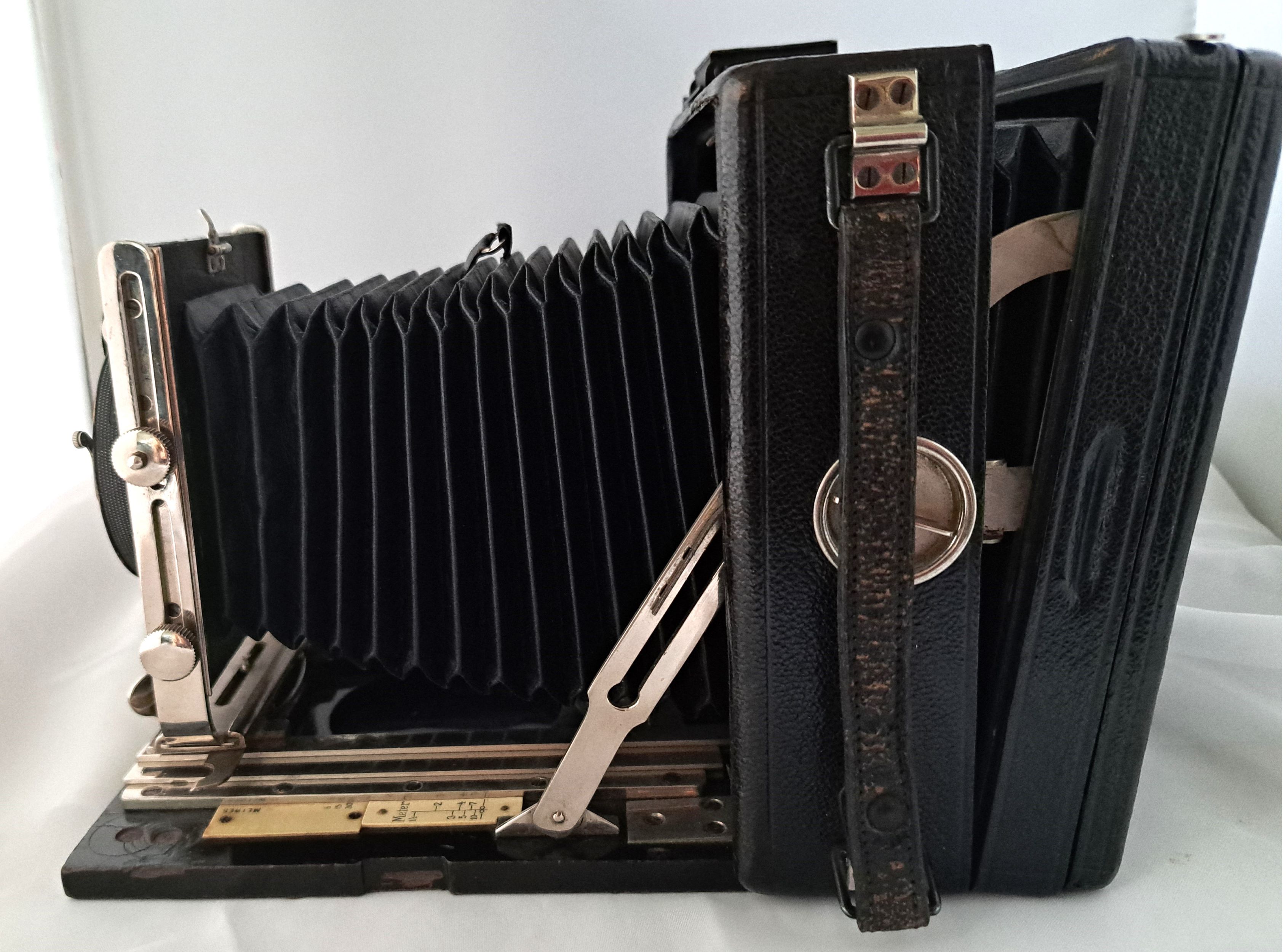

Der Tragriemen befindet sich auf der linken Seite und hat keine Prägung.

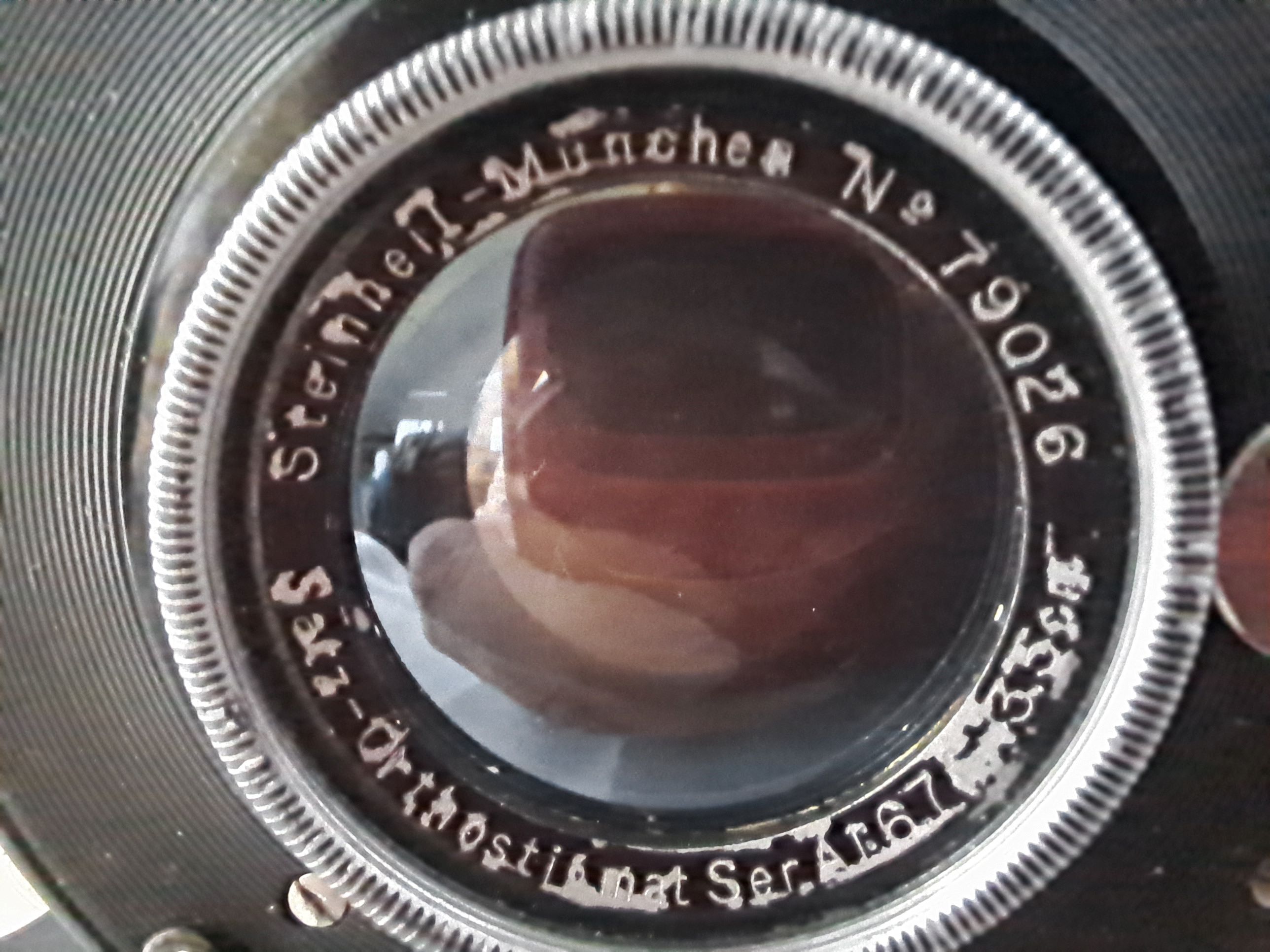

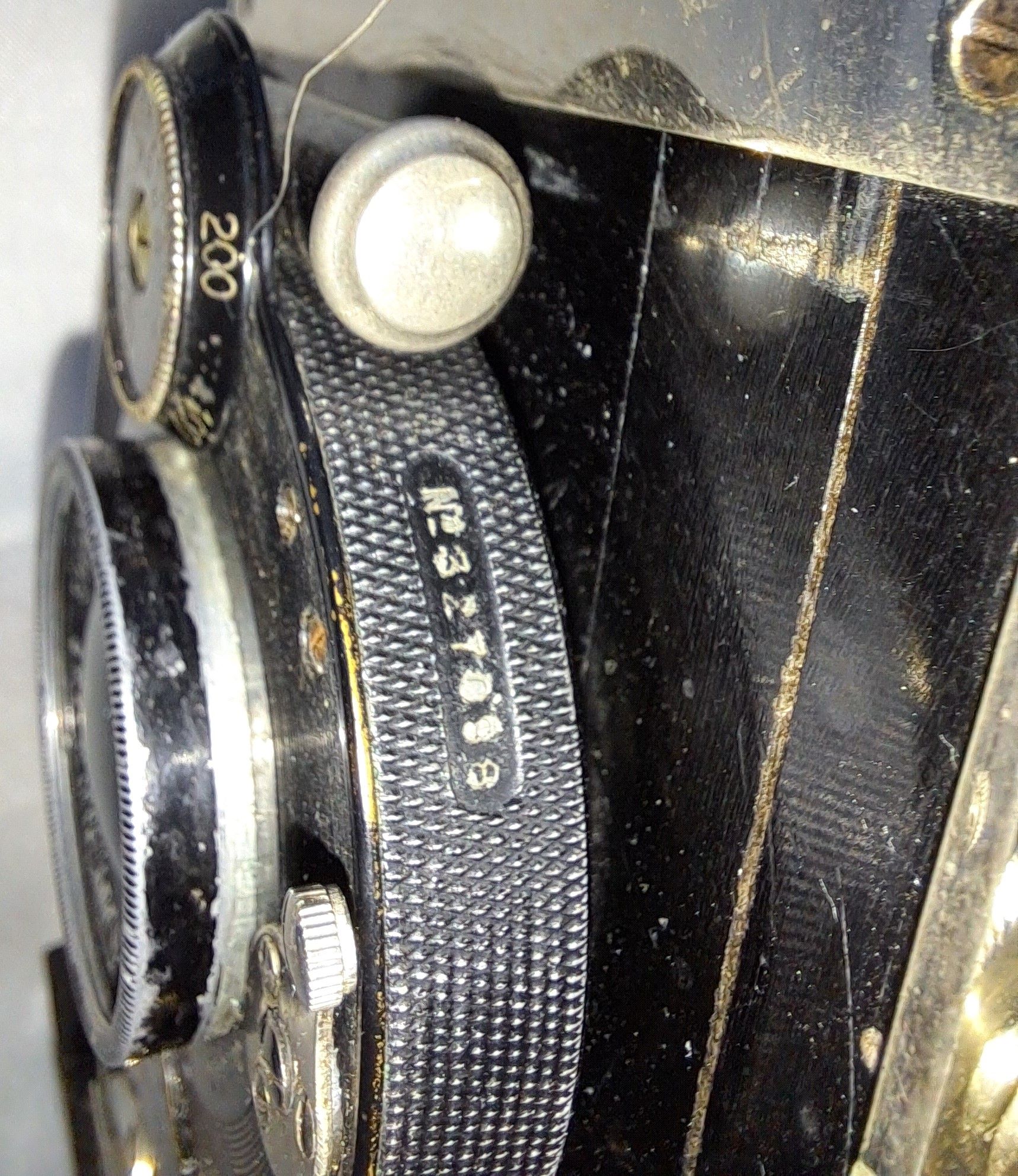

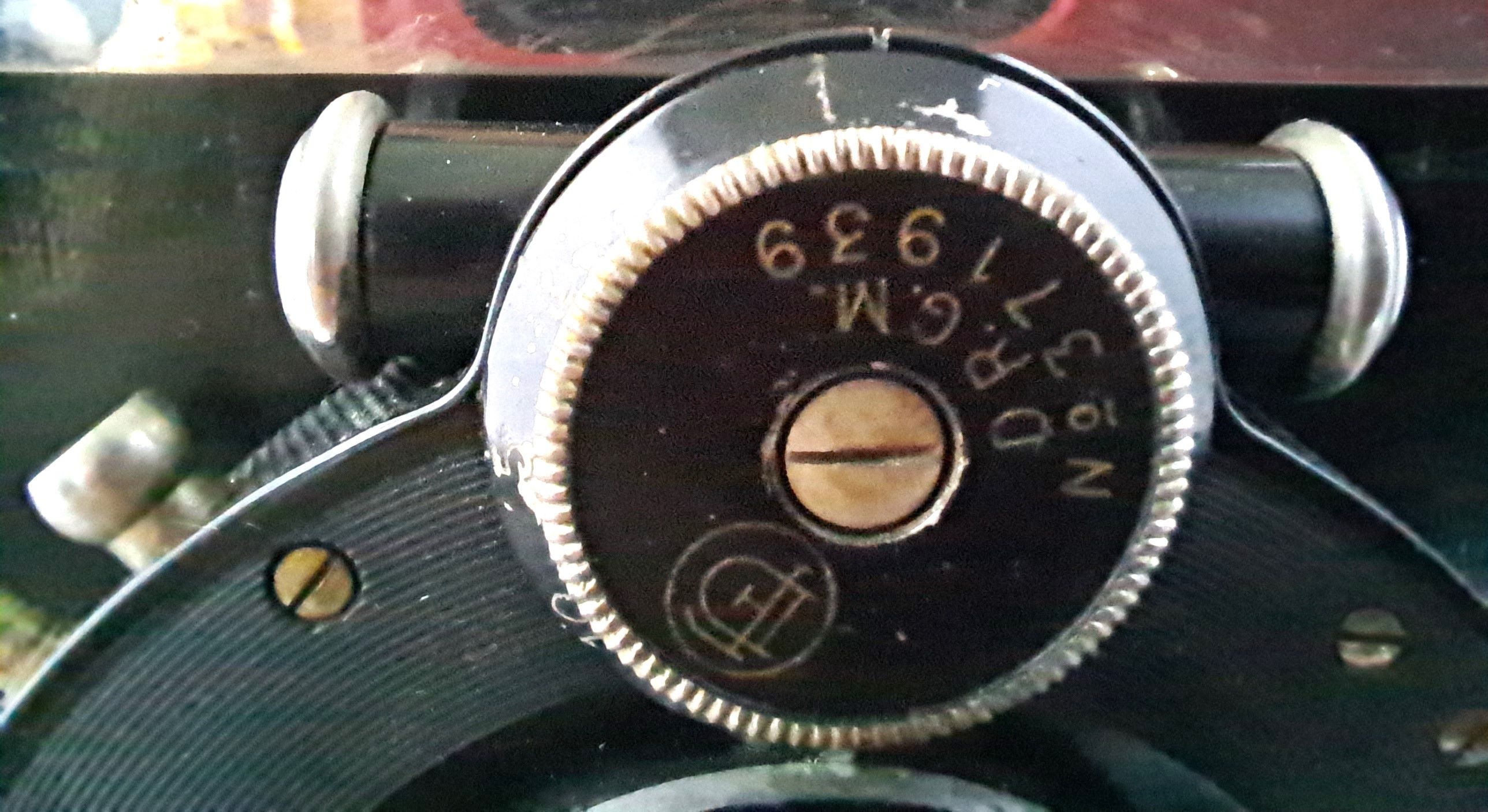

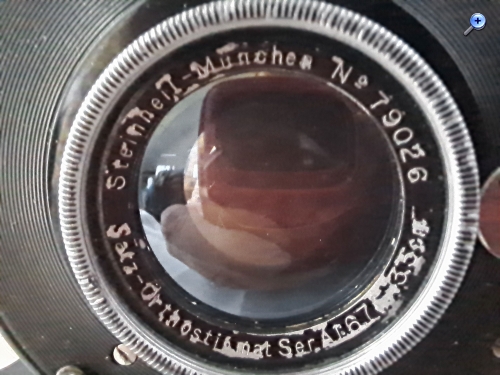

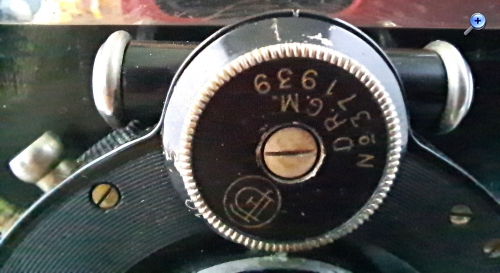

Das Objektiv ist von Steinheil Satz-Orthostigmat der Ser.A, Nr. 79026 327298, der Auto-Sektorenverschluss "Ibso" 371939 D.R.G.M. 1909. Der Blendenbereich liegt zwischen 6,7 und 50, die Brennweite beträgt 13,5 cm.
Wenn noch weitere Fotos gewünscht sind, bitte melden.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Quadratische Universal Handkamera von Gebr. Herbst
Hallo Ingrid,
interessante Kamera! Zum Hersteller kann ich spontan nur spekulieren; nur ein Hinweis:
irifue:An der Laufschiene ist ein Hebelchen angebracht, das sich radial bewegen lässt, dessen Funktion ich aber nicht zuordnen kann.
Hier dürfte es sich um die Arretierung des dritten Auszugssegments handeln. Der dreifache Auszug ist oft so organisiert, dass mit dem Zahntrieb ein Schienenelement bewegt wird und ein weiterer Teil der Schiene nach Lösen der mechanischen Arretierung manuell herausgezogen werden kann, beispielsweise bei den Alpin-Modellen von Voigtländer. Das scheint mir hier ähnlich zu sein.
