[ iIa ] Orionwerk AG Rio 12C

Hallo zusammen,

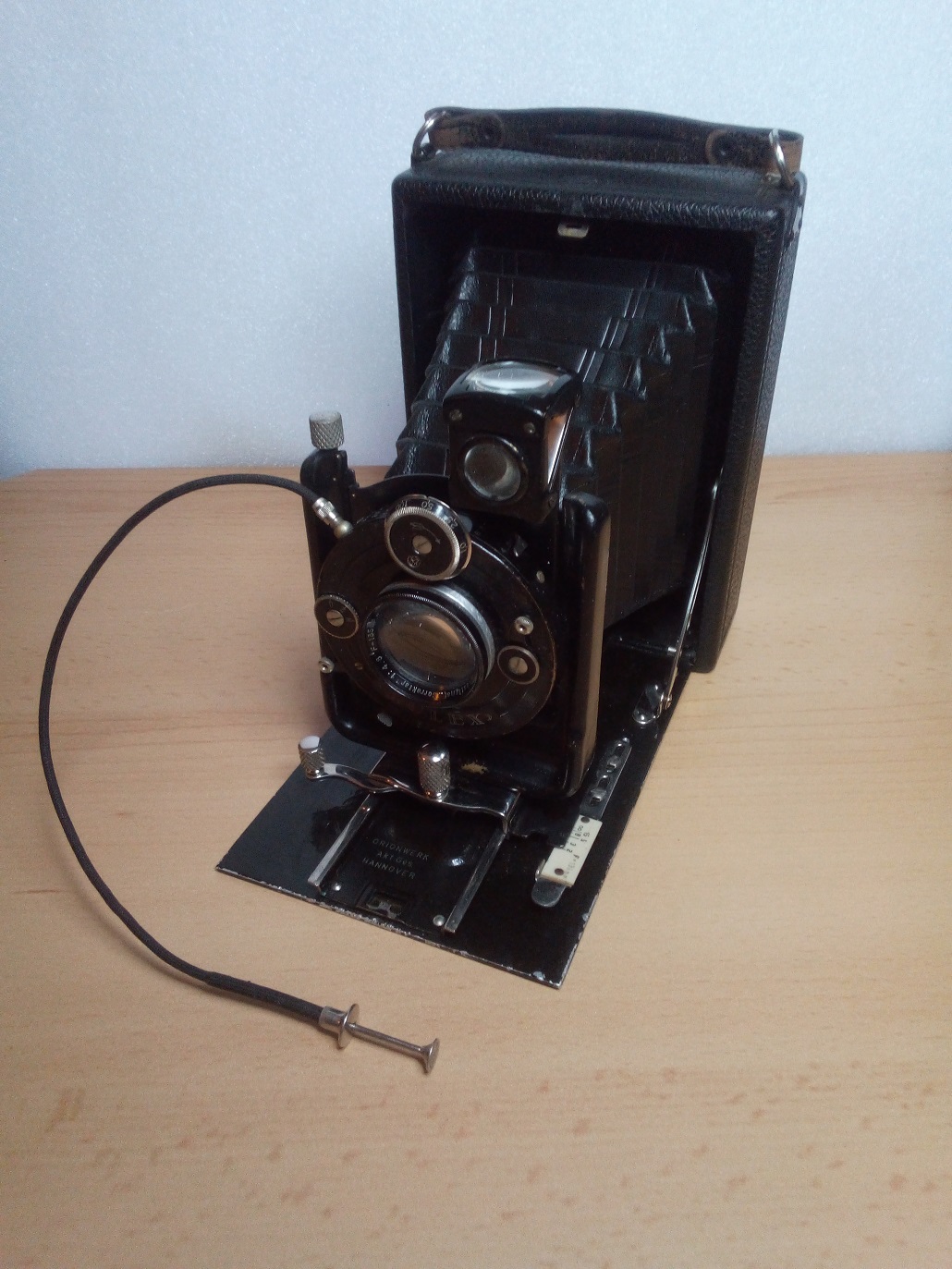

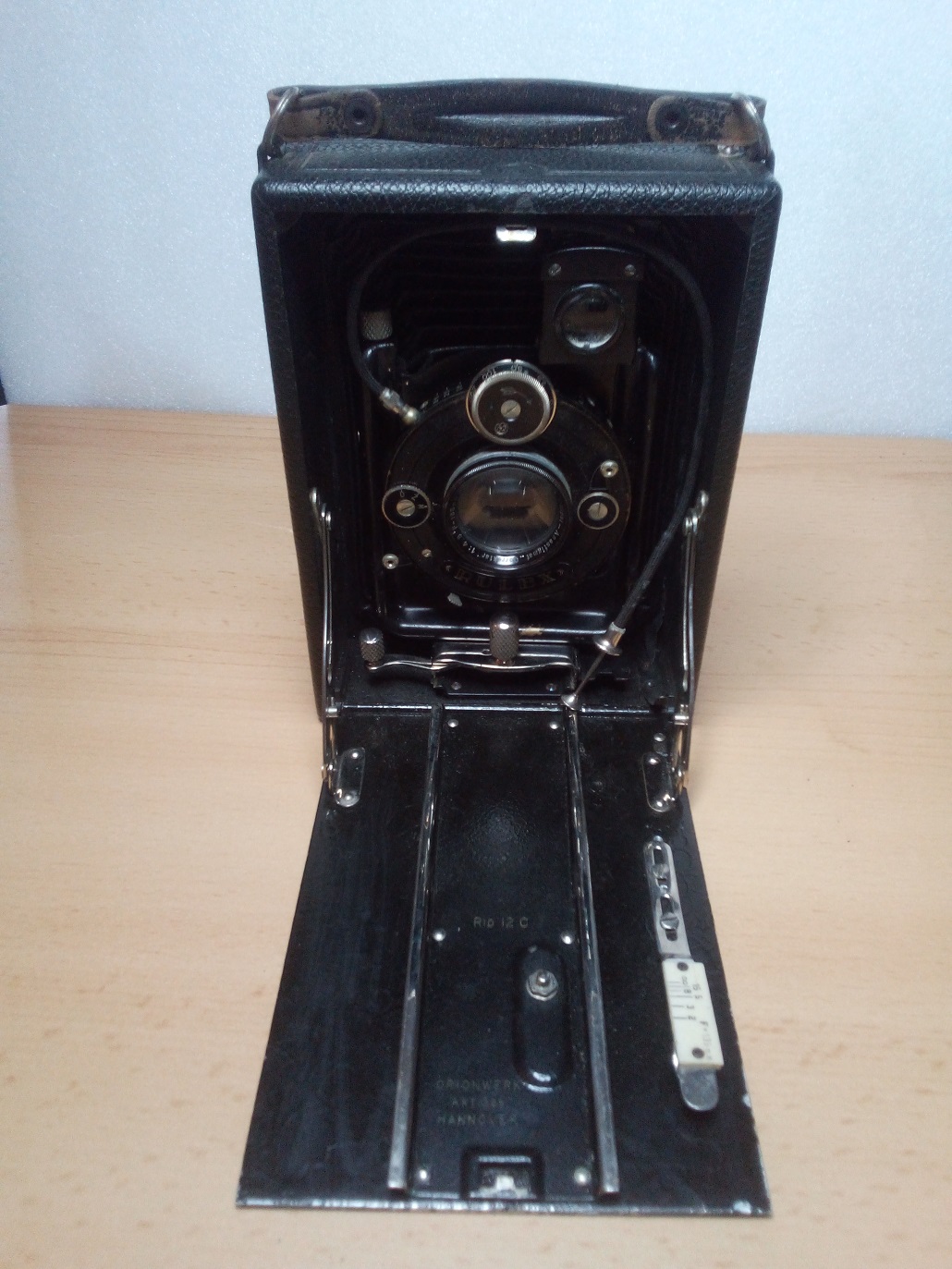

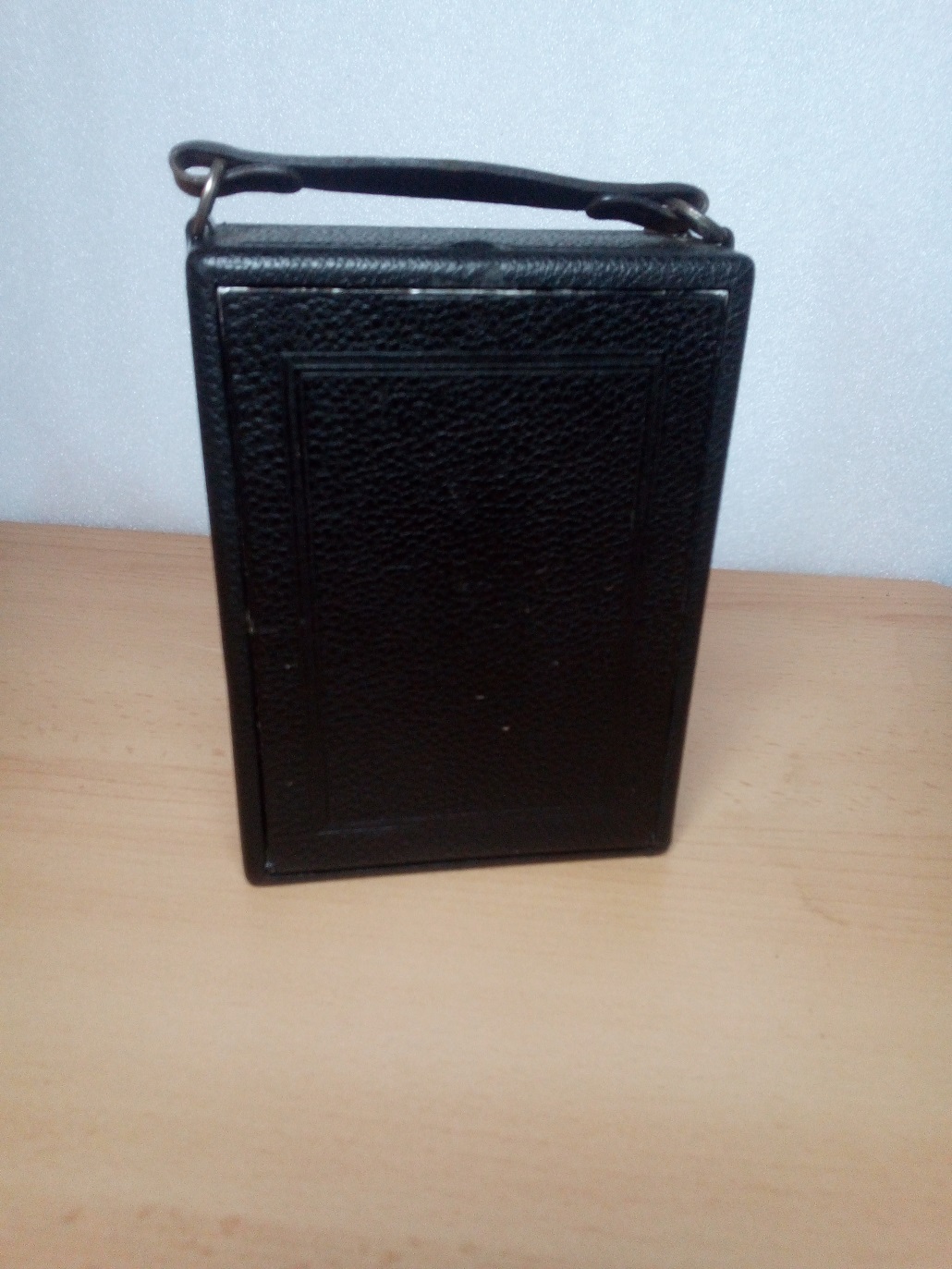

heute möchte ich euch meine Orion Rio 12C vorstellen. Das Gehäuse der Kamera besteht aus beledertem Holz und hat die Jahre sehr gut überstanden. Ein exaktes Baujahr konnte ich leider nicht herausfinden, nur dass diese Version in den Jahren 1921 - 1929 gebaut worden sein soll.

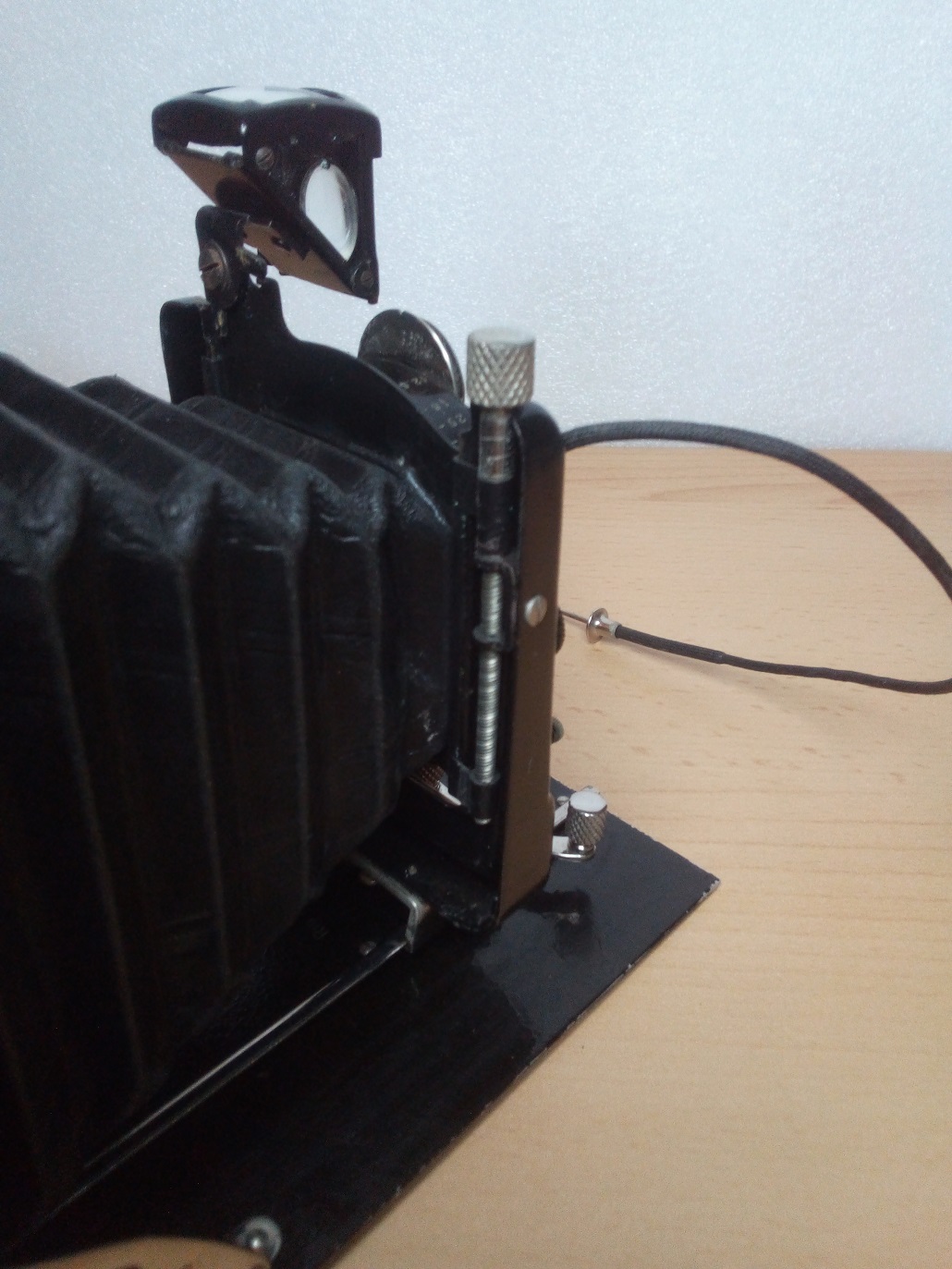

Es können Trockenplatten, Planfilme und Filmpacks im Format 9 x 12 belichtet werden. Der Brillantsucher ist schwenkbar, somit sind auch Aufnahmen im Querformat möglich. Das Objektiv ist höhenverstellbar (Grundeinstellung über 2 weiße Punkte). Eine Seitenverstellung hat diese Kamera nicht.

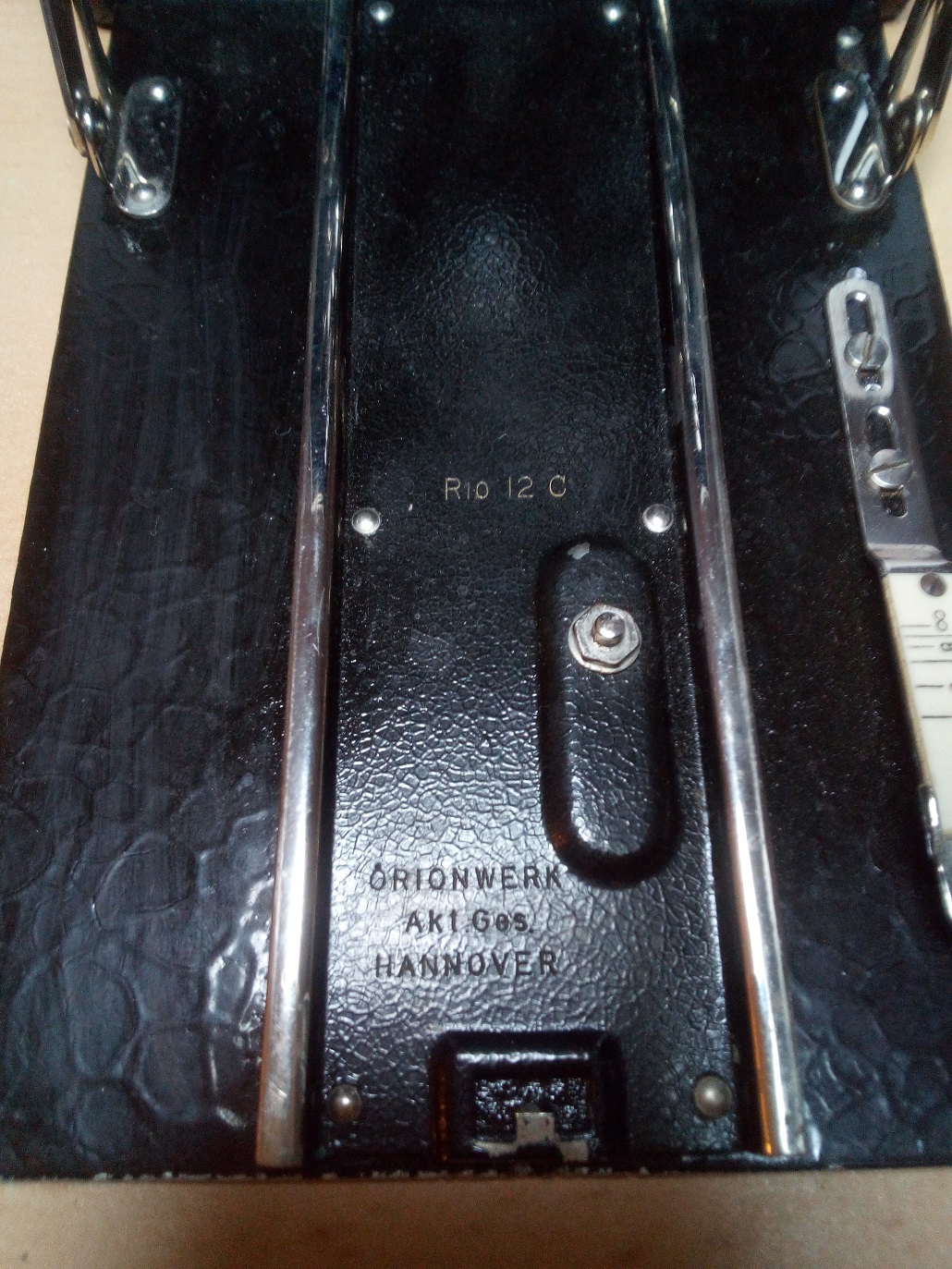

Hersteller: Orionwerke AG, Hannover
Kameratyp: Plattenkamera 9 x 12 cm
Baujahr: 1921 - 1929
Filmmaterial: Trockenplatten, Planfilm, Filmpack

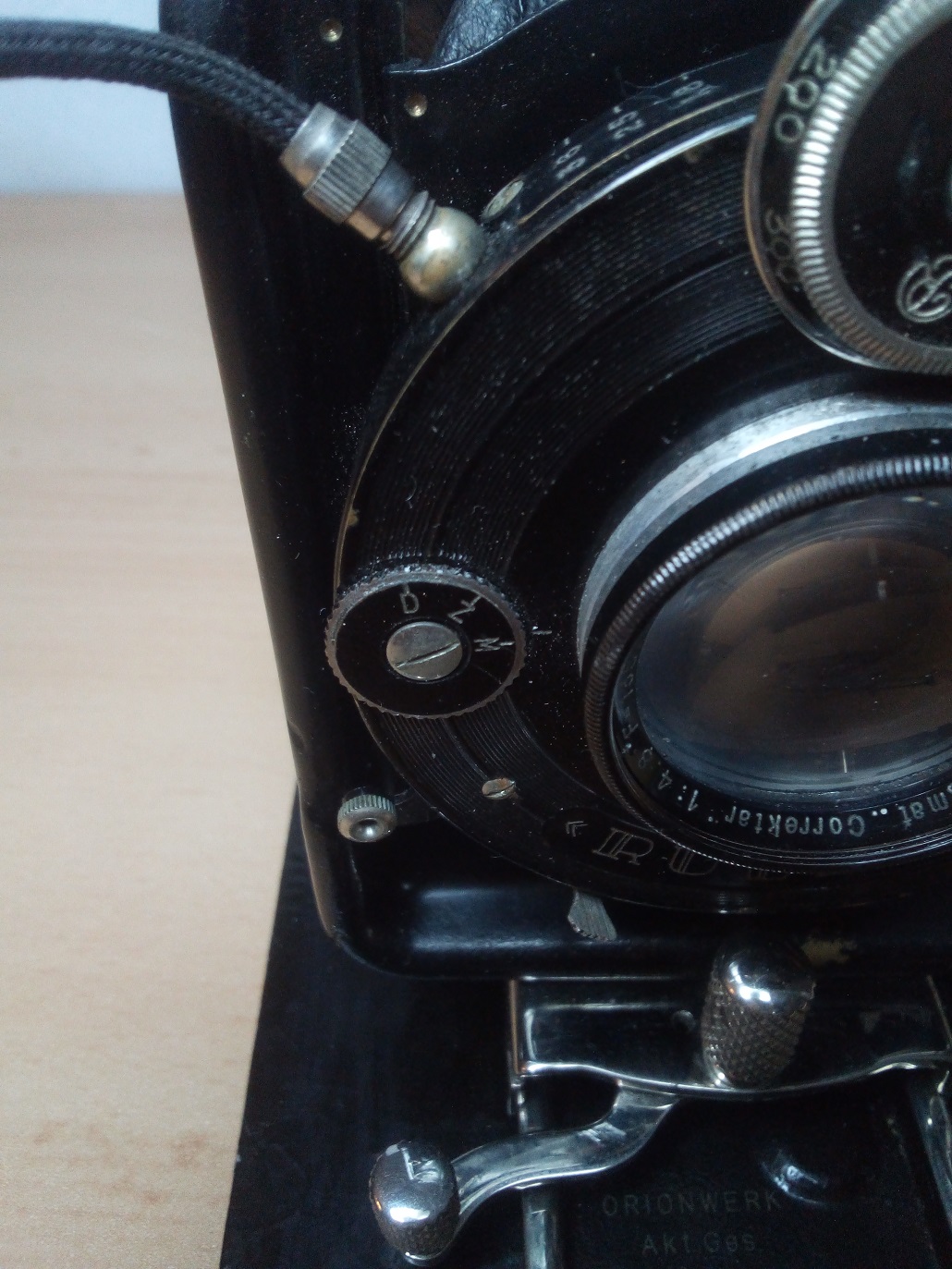

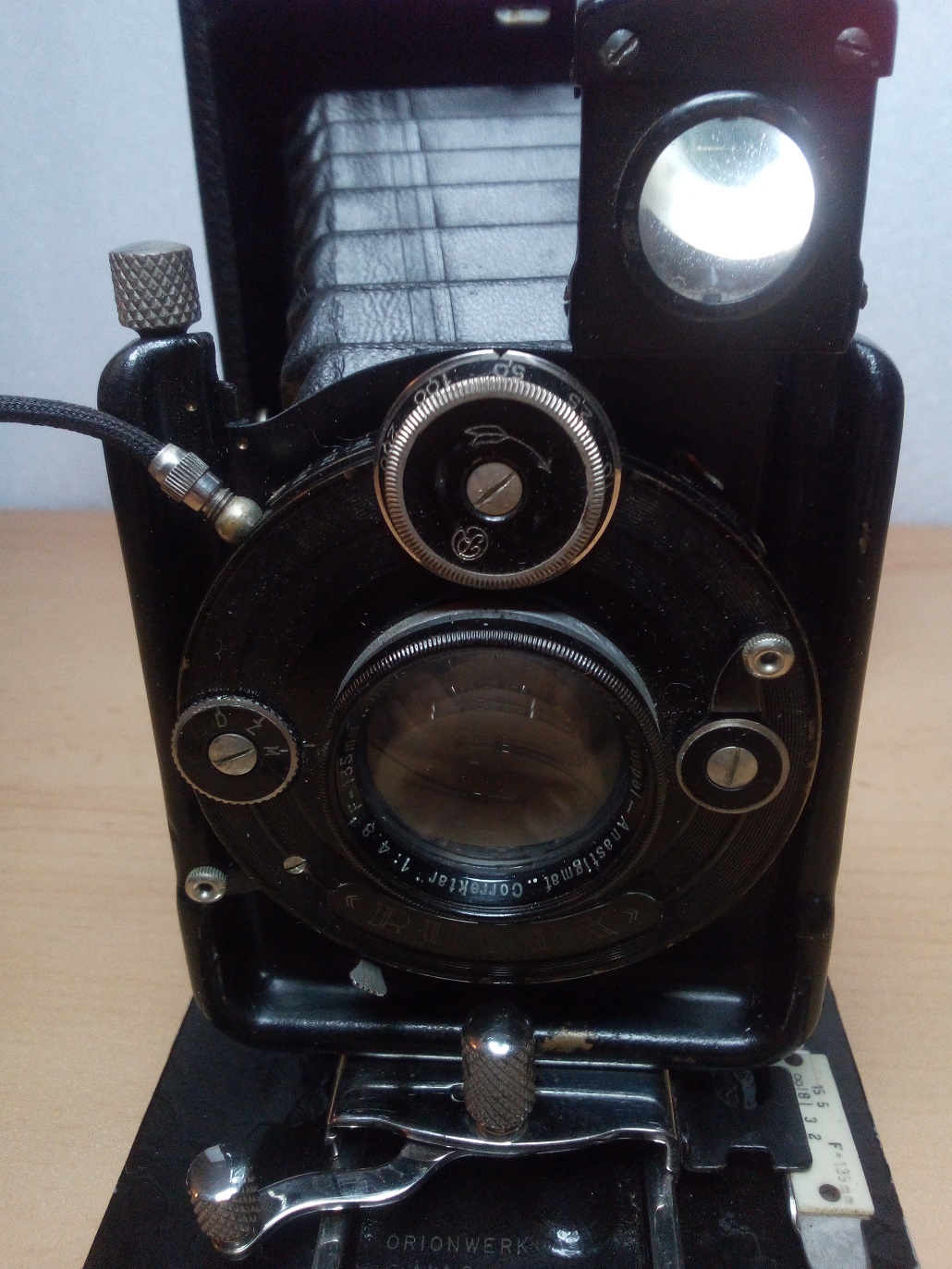

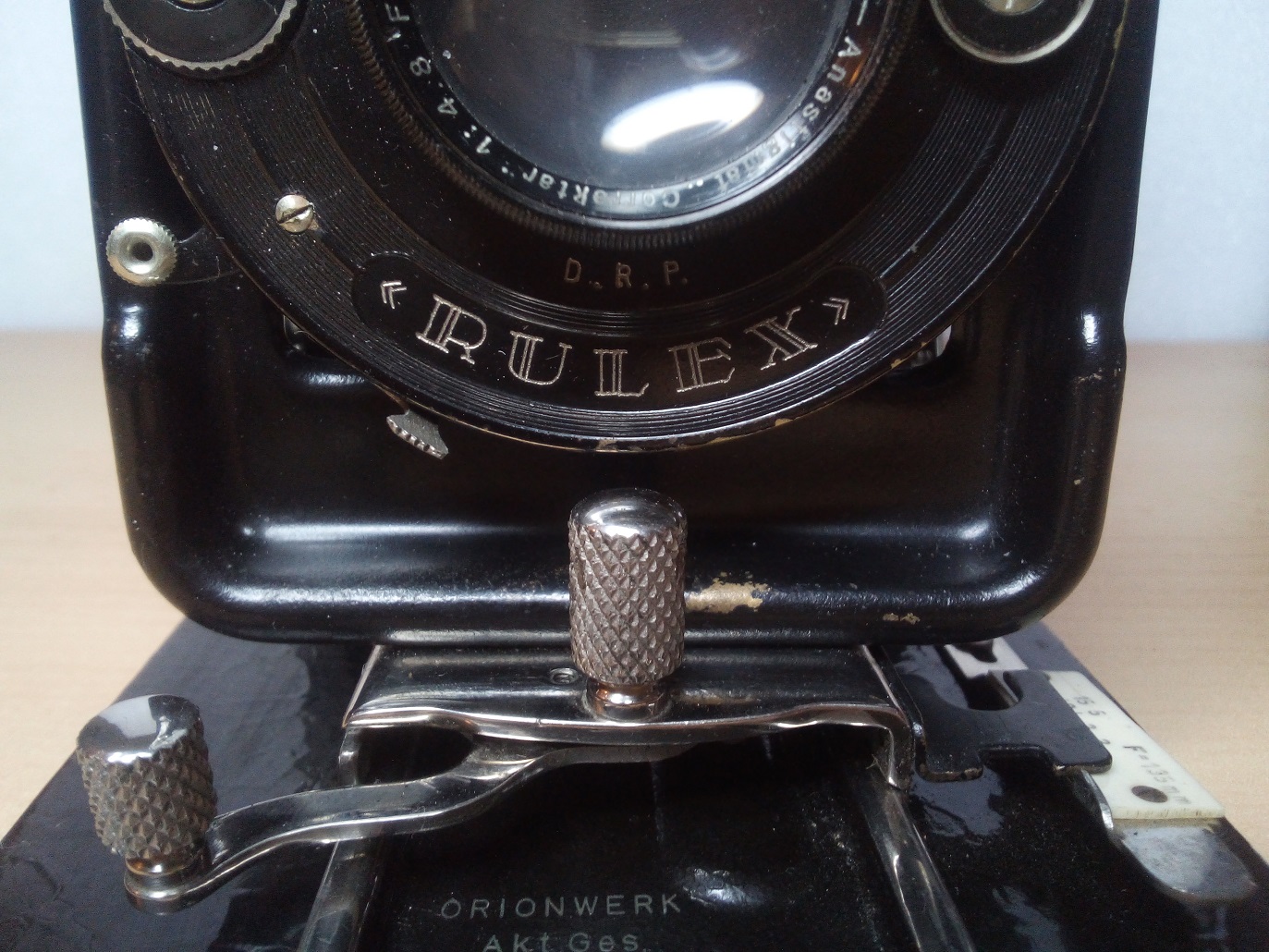

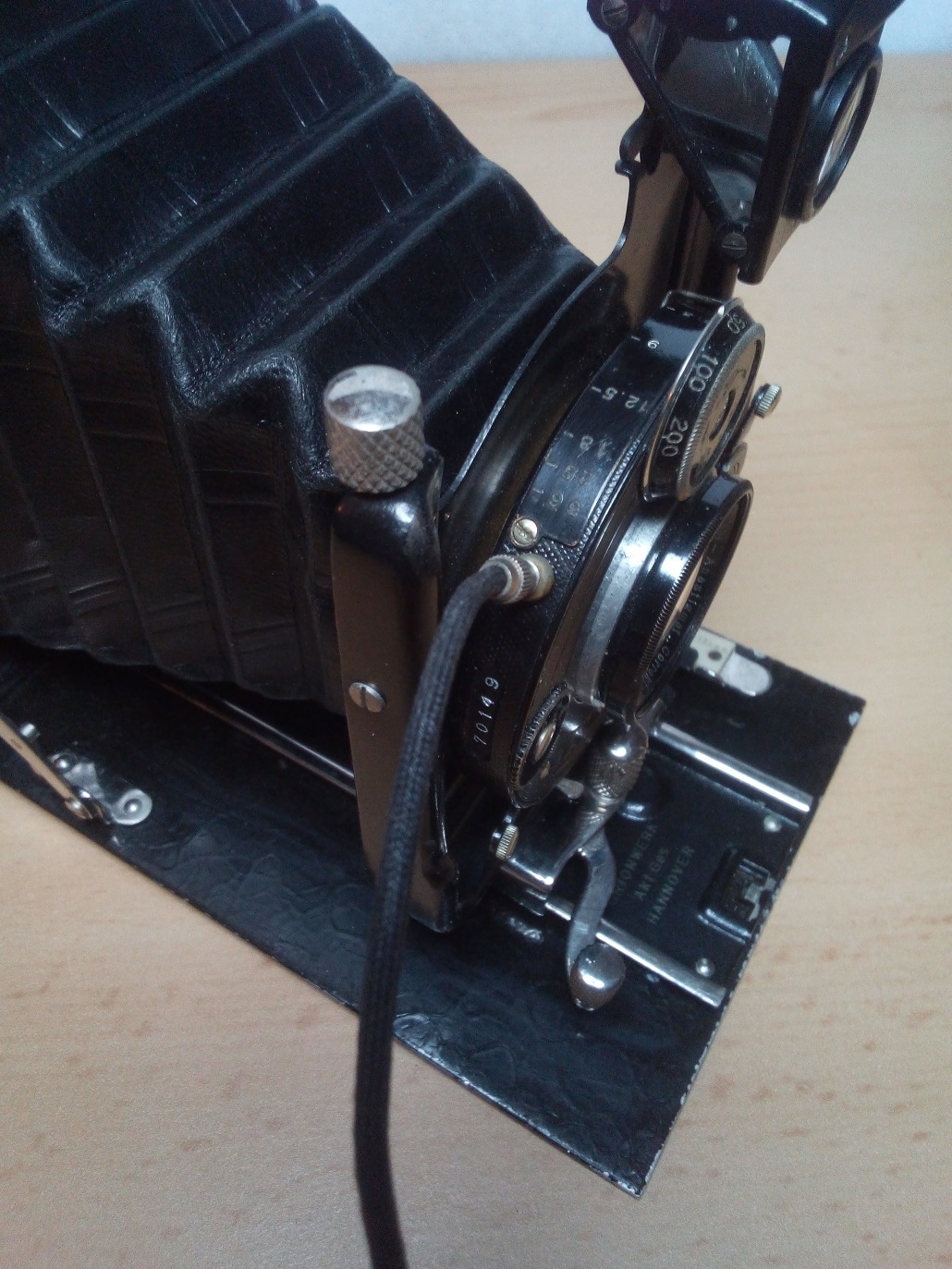

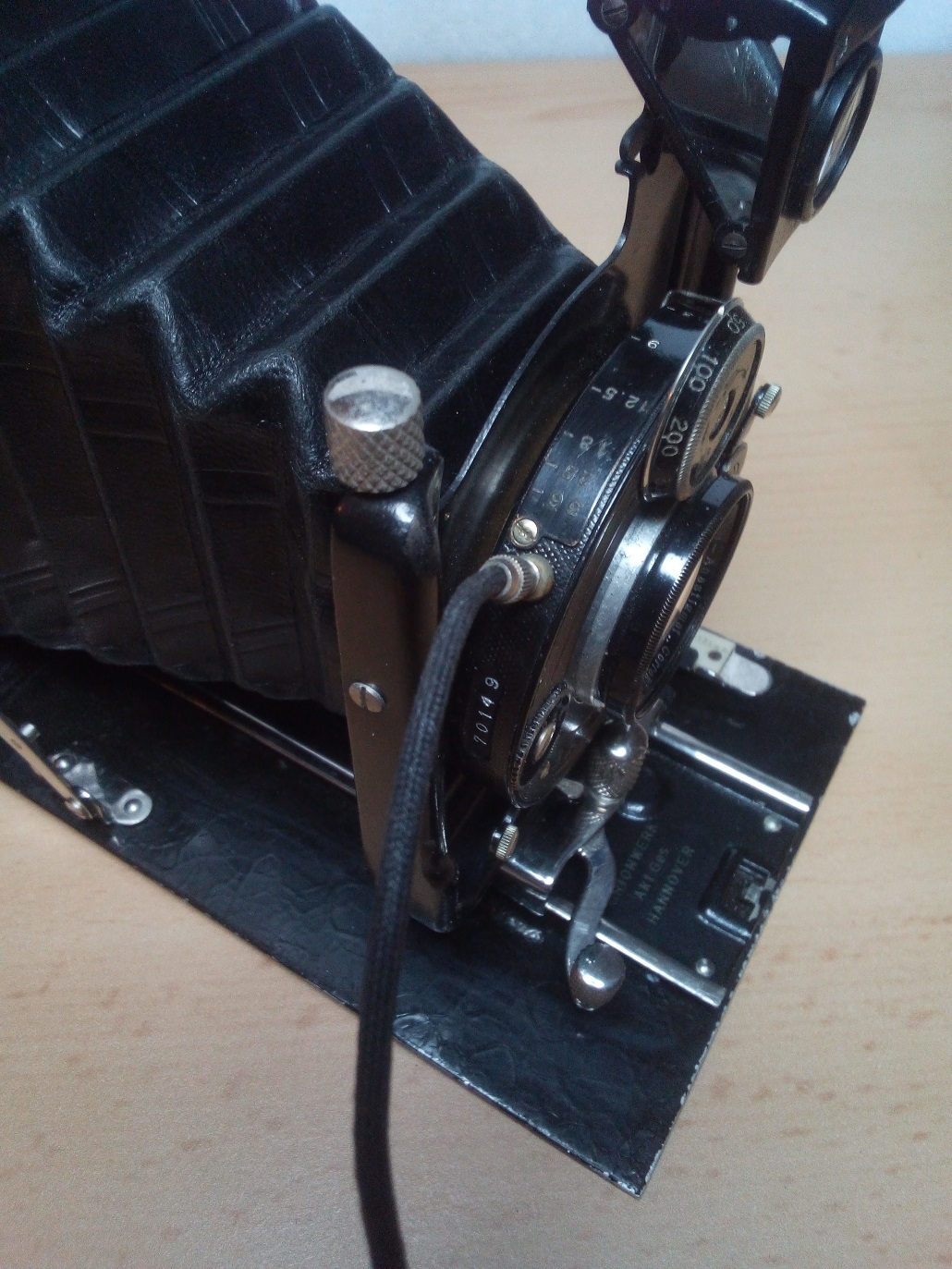

Verschluß: RULEX, D, Z, M, 1 - 1/300 sec mit Drahtauslöseranschluß und Vorspannhebel, Nr. 70149
Blenden: 4,8 - 36
Objektiv: "OMFA" München, Doppel-Anastigmat "Correktar", 1:4,8 / 135 mm, Nr. 83093

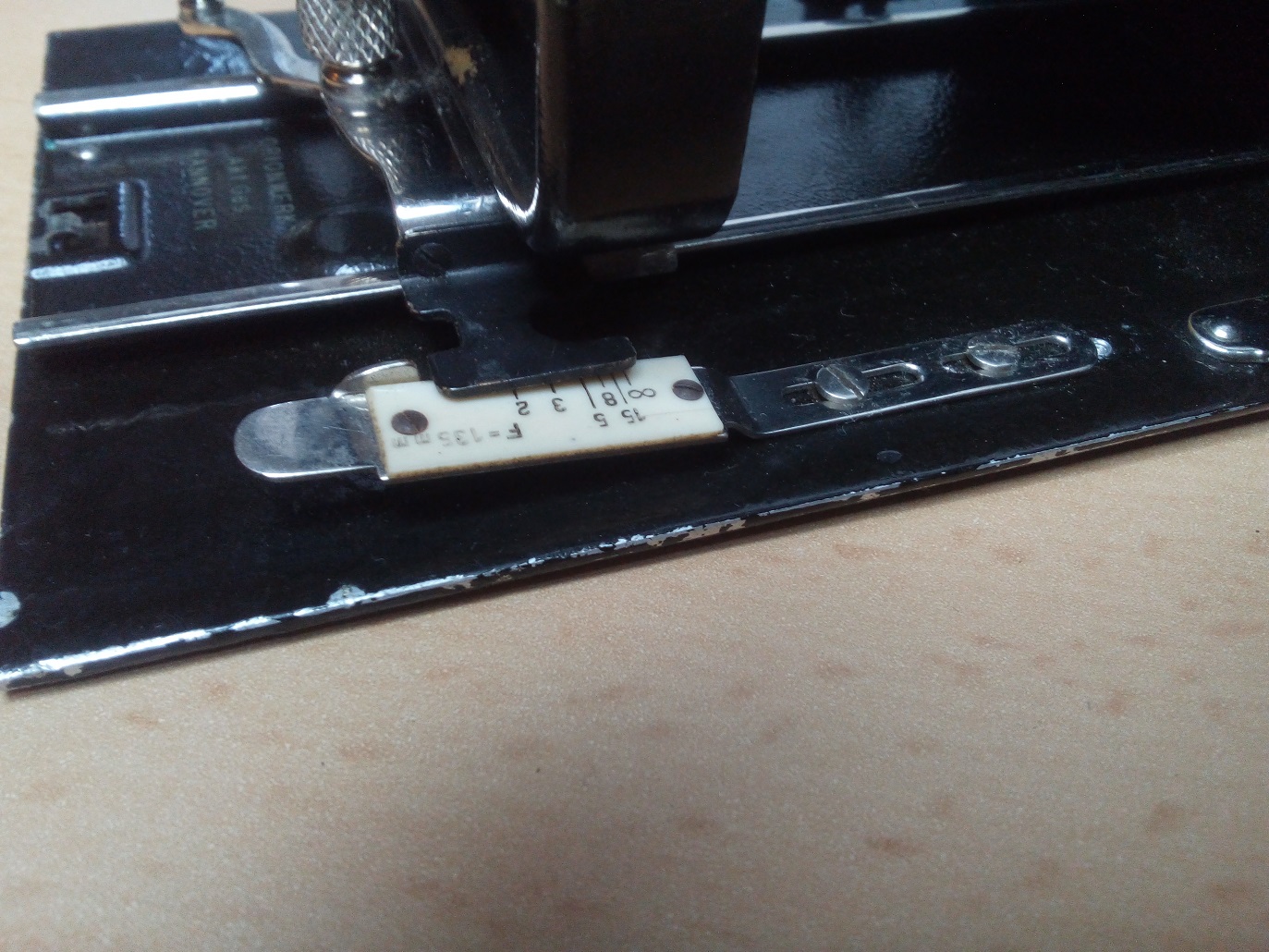

Fokus: 2 m - unendlich

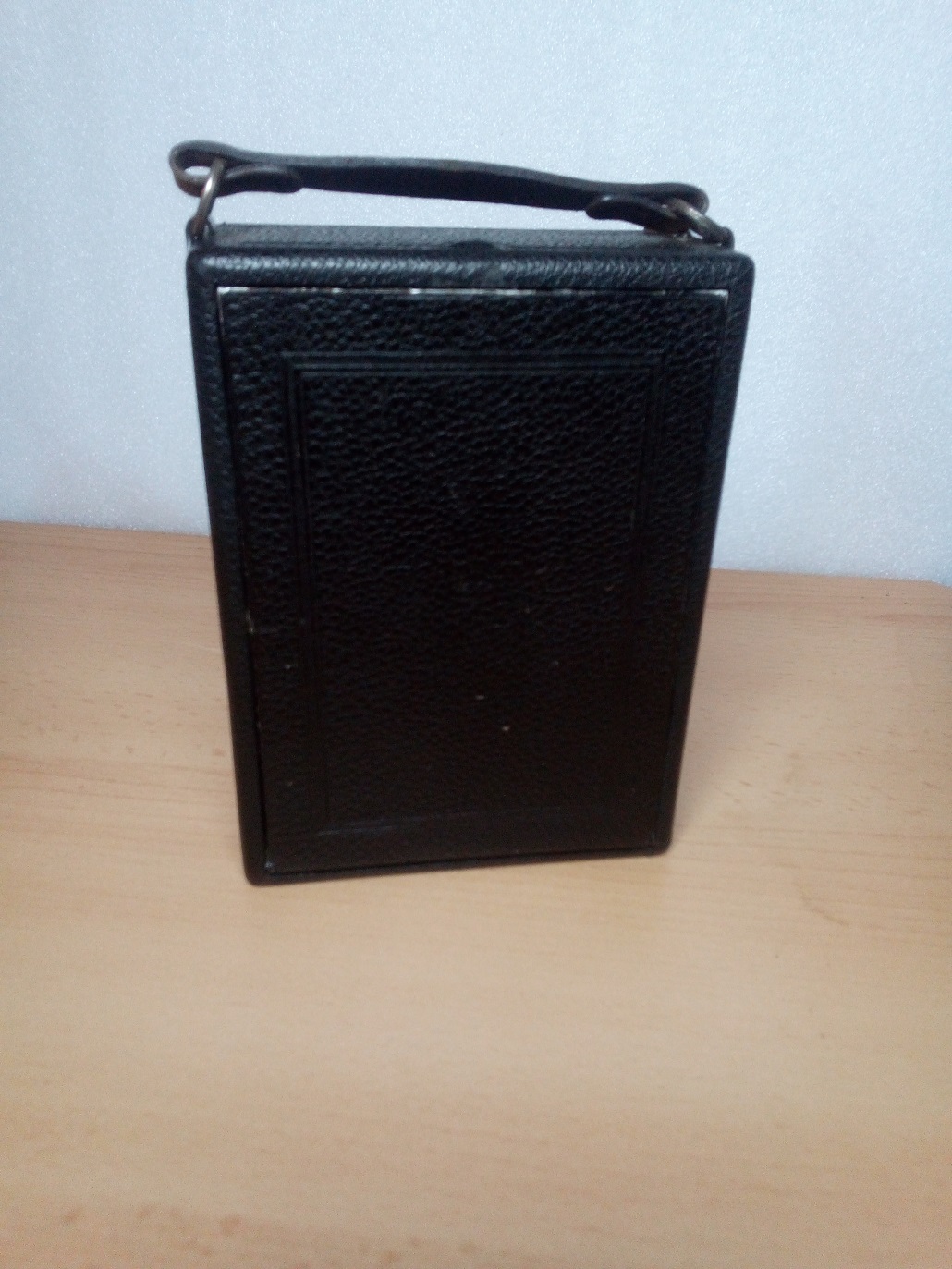

Oberseite: Trageschlaufe, Verriegelung für die Rückwand

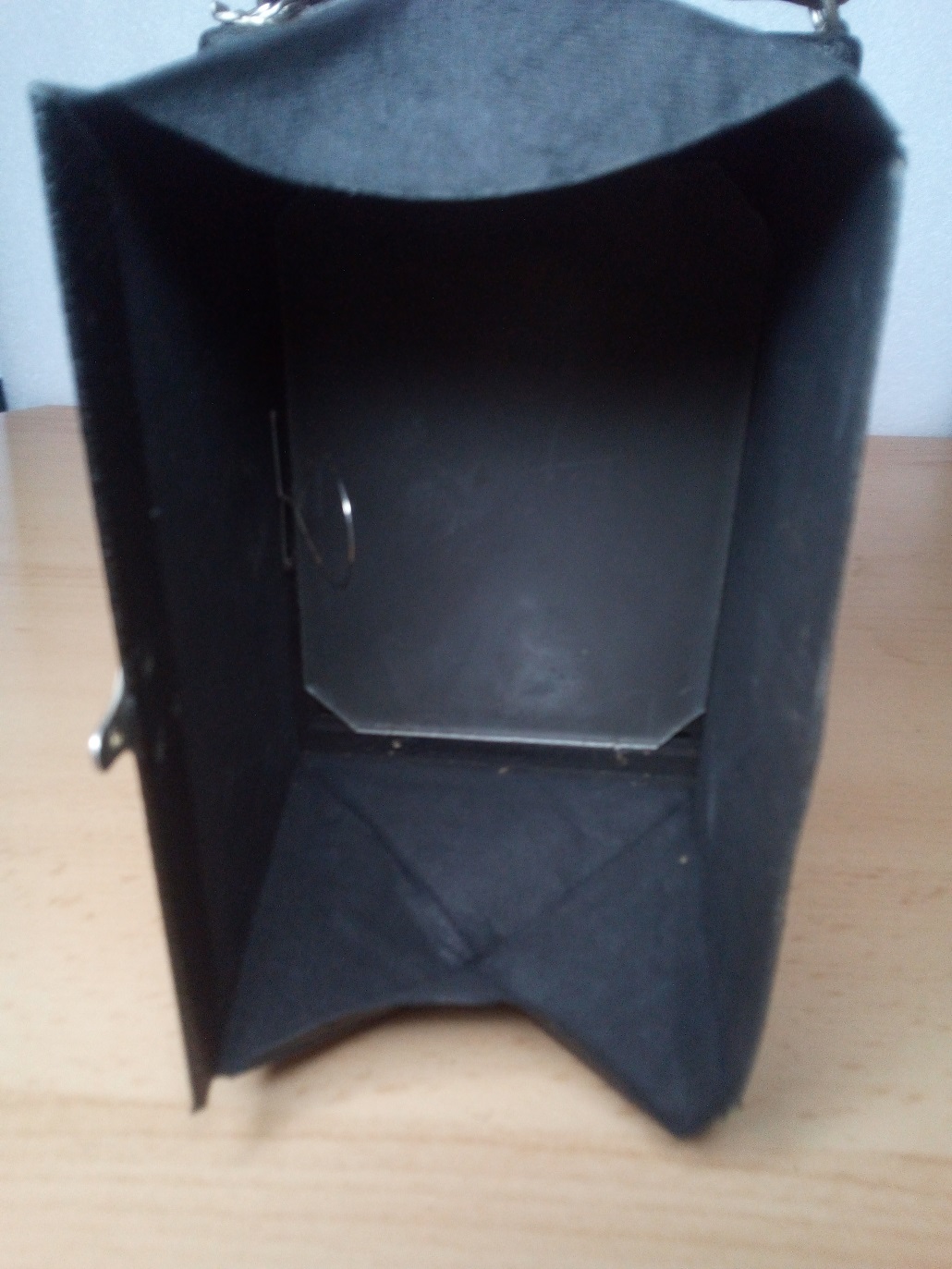

Rückseite: Falz für Lichttunnel, Filmkassette oder Rollfilmadapter

Rechte Seite: Stativanschluß 3/8"

Unterseite: Stativanschluß 3/8"

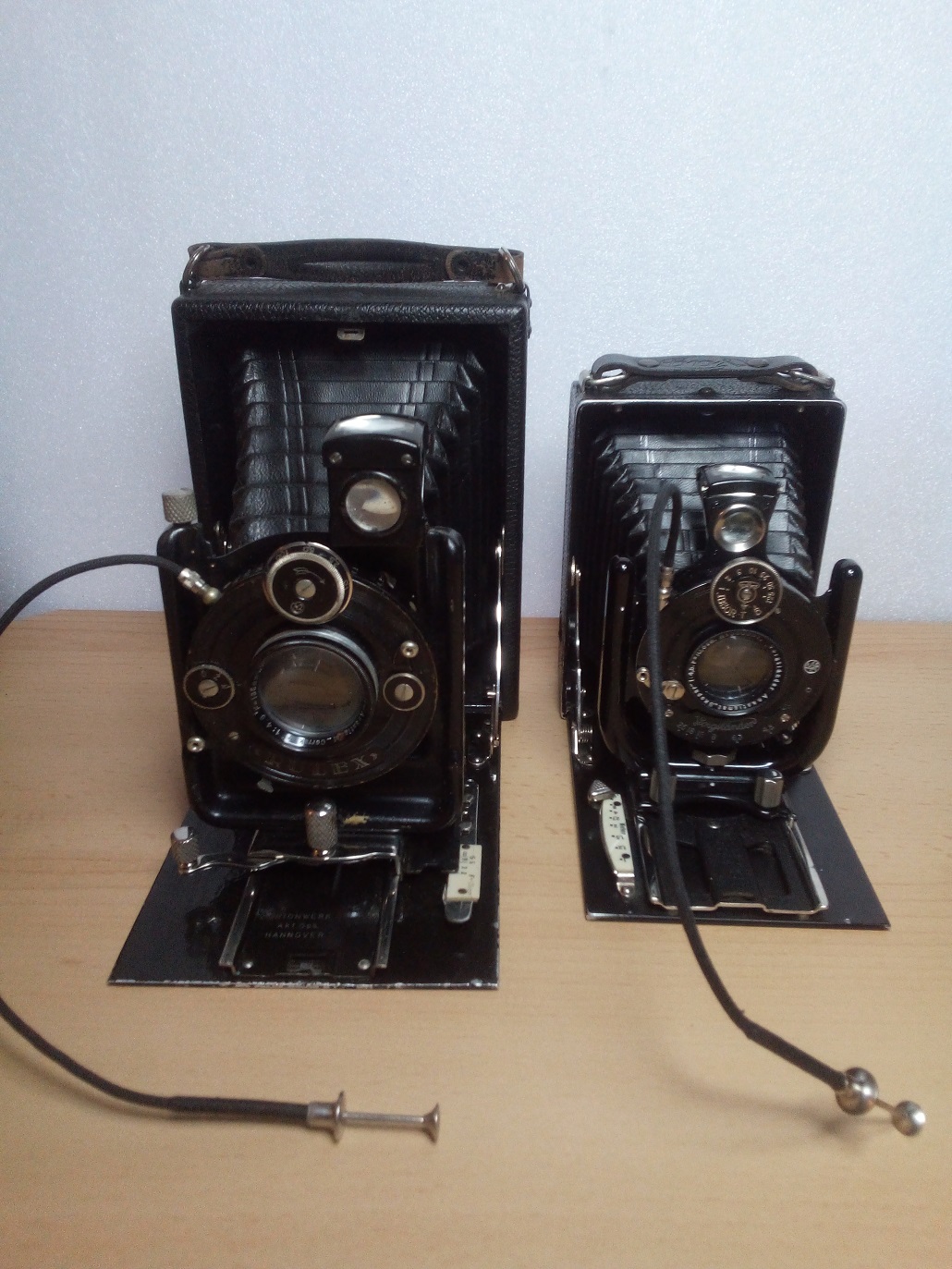

Größenvergleich mit einer VOIGTLÄNDER VAG 6 x 9



Vielleicht kann ein Mitleser ja mit der Verschlußnummer etwas anfangen und das Baujahr der Kamera eingrenzen.

Weiterhin lag meiner Kamera nur eine Kassette für Filmpacks bei. Über Hinweise zu passenden Planfilmkassetten würde ich mich sehr freuen.

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

Datei-Anhänge
IMG_20221220_120641.jpg IMG_20221220_120641.jpg (33x)

Mime-Type: image/jpeg, 694 kB

IMG_20221220_120653.jpg IMG_20221220_120653.jpg (24x)

Mime-Type: image/jpeg, 709 kB

IMG_20221220_120605.jpg IMG_20221220_120605.jpg (33x)

Mime-Type: image/jpeg, 495 kB

IMG_20221220_120719.jpg IMG_20221220_120719.jpg (30x)

Mime-Type: image/jpeg, 497 kB

IMG_20221220_120730.jpg IMG_20221220_120730.jpg (28x)

Mime-Type: image/jpeg, 724 kB

IMG_20221220_122826.jpg IMG_20221220_122826.jpg (31x)

Mime-Type: image/jpeg, 517 kB

IMG_20221220_120842.jpg IMG_20221220_120842.jpg (27x)

Mime-Type: image/jpeg, 577 kB

IMG_20221220_120924.jpg IMG_20221220_120924.jpg (31x)

Mime-Type: image/jpeg, 592 kB

IMG_20221220_120936.jpg IMG_20221220_120936.jpg (28x)

Mime-Type: image/jpeg, 573 kB

IMG_20221220_121024.jpg IMG_20221220_121024.jpg (34x)

Mime-Type: image/jpeg, 583 kB

IMG_20221220_121101.jpg IMG_20221220_121101.jpg (38x)

Mime-Type: image/jpeg, 517 kB

IMG_20221220_121558.jpg IMG_20221220_121558.jpg (28x)

Mime-Type: image/jpeg, 455 kB

IMG_20221220_121004.jpg IMG_20221220_121004.jpg (28x)

Mime-Type: image/jpeg, 470 kB

IMG_20221220_122905.jpg IMG_20221220_122905.jpg (28x)

Mime-Type: image/jpeg, 553 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


20.12.22 13:49
Jan_S

BZF-Meister

20.12.22 13:49
Jan_S

BZF-Meister

Re: Orionwerk AG Rio 12C

Hallo Andreas,

vielen Dank, sehr interessant! Ich glaube, diese Kamera hatte ich auch schon auf der Beobachtungsliste – insbesondere wegen des nicht sehr verbreiteten Rulex-Verschlusses; das ist schon eine Besonderheit. (Bei 9x12 habe ich mir aber Zurückhaltung auferlegt, auch wenn der Hersteller aus meiner Heimatregion stammt – bei diesem und größeren Formaten konzentriere ich mich aus Platzgründen auf wenige andere Hersteller, u.a. den aus Braunschweig).

--
Beste Grüße
Jan

Zuletzt bearbeitet am 20.12.22 16:05

20.12.22 14:38
Sammler

BZF-Meister

20.12.22 14:38
Sammler

BZF-Meister

Re: Orionwerk AG Rio 12C

Hallo Andreas
ich habe mal in meiner ganz schlauen Liste geblättert dort sind 44 Rio12c aufgeführt alle 9x12 aber keine mit der Kombination
Rulex/Omfa im Internet habe ich die Kombi auch schon mal gesehen und hatte mir dies als Notiz aufgeschrieben.
In der Liste sind 2 Bermerkungen zur Bauart beschrieben: 8x mit Auszugknöpfe, 25x mit 3 Standartenknöpfe und 11x ohne Beschreibung


Gruß
Wolfgang der Sammler

Zuletzt bearbeitet am 20.12.22 14:46

20.12.22 16:02
Jan_S

BZF-Meister

20.12.22 16:02
Jan_S

BZF-Meister

Re: Orionwerk AG Rio 12C

Nachtrag zum Falz: Um festzustellen, welche Kassetten hier passen, wären Foto und genaue Maße erforderlich. Ich vermute, dass es ein verbreitetes Falzformat (z. B. Normalfalz) ist. Die oben gezeigte Voigtländer VAG 6,5x9, 2. Modell, hat diesen Normalfalz – Ähnlichkeiten müsstest Du erkennen können.

--
Beste Grüße
Jan

20.12.22 18:49
AWR59

BZF-Meister

20.12.22 18:49
AWR59

BZF-Meister

Re: Orionwerk AG Rio 12C

@Wolfgang

zu der Kamera allgemein ist die Informationsdichte doch recht dünn (jedenfalls mein Eindruck). Zu anderen Herstellern wird man ja quasi mit Informationen überhäuft.

@ Jan

ich messe die Filmpackkassette morgen mal mit der Schieblehre aus und stelle noch ein Foto davon mit ein. Die Kassette ist ebenfalls mit Orionwerk A. G. Hannover beschriftet.

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

21.12.22 10:52
Jan_S

BZF-Meister

21.12.22 10:52
Jan_S

BZF-Meister

Re: Orionwerk AG Rio 12C

Andreas,

AWR59:
zu der Kamera allgemein ist die Informationsdichte doch recht dünn (jedenfalls mein Eindruck).

In Photographica-Cabinett Heft 76 (2019) gibt es einen Beitrag von Hartmut Thiele zu den Orion-Modellen. Ich besitze dieses Heft nicht, die sind aber gelegentlich im Netz zu bekommen.


--
Beste Grüße
Jan

21.12.22 11:48
AWR59

BZF-Meister

21.12.22 11:48
AWR59

BZF-Meister

Re: Orionwerk AG Rio 12C

Moin Jan,

meine Anmerkung bezog sich auf Quellen im Netz, die i. d. R. meine erste Anlaufstelle sind.
--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

21.12.22 13:06
AWR59

BZF-Meister

21.12.22 13:06
AWR59

BZF-Meister

Re: Orionwerk AG Rio 12C

Jan_S:
Nachtrag zum Falz: Um festzustellen, welche Kassetten hier passen, wären Foto und genaue Maße erforderlich. Ich vermute, dass es ein verbreitetes Falzformat (z. B. Normalfalz) ist. Die oben gezeigte Voigtländer VAG 6,5x9, 2. Modell, hat diesen Normalfalz – Ähnlichkeiten müsstest Du erkennen können.

--
Beste Grüße
Jan

Zum Nachmessen bin ich noch nicht gekommen aber Kassetten von der Voigtländer passen (wenn man von der falschen Größe absieht) ohne Probleme in das Falzformat der Rio.

--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

21.12.22 19:55
Jan_S

BZF-Meister

21.12.22 19:55
Jan_S

BZF-Meister

Re: Orionwerk AG Rio 12C

Moin Andreas,

AWR59:
Kassetten von der Voigtländer passen (wenn man von der falschen Größe absieht) ohne Probleme in das Falzformat der Rio.

Dann wird's der Normalfalz sein. Wenn Du welche suchst: Voigtländer-Kassetten kommen in Frage, allerdings gibt es auch frühe Voigtländer-Kassetten mit Millionfalz. Am sichersten sind Zeiss Ikon-Kassetten, die haben nämlich eine spezifische Nummer, hier 665/7. Sie werden recht häufig angeboten. Bei den Noname-Kassetten weiß man nicht unbedingt, was man bekommt...

--
Beste Grüße
Jan

09.01.23 12:50
AWR59

BZF-Meister

09.01.23 12:50
AWR59

BZF-Meister

Orionwerk AG Rio 12C Zeiss Ikon 665/7 passen nicht

Moin Jan,

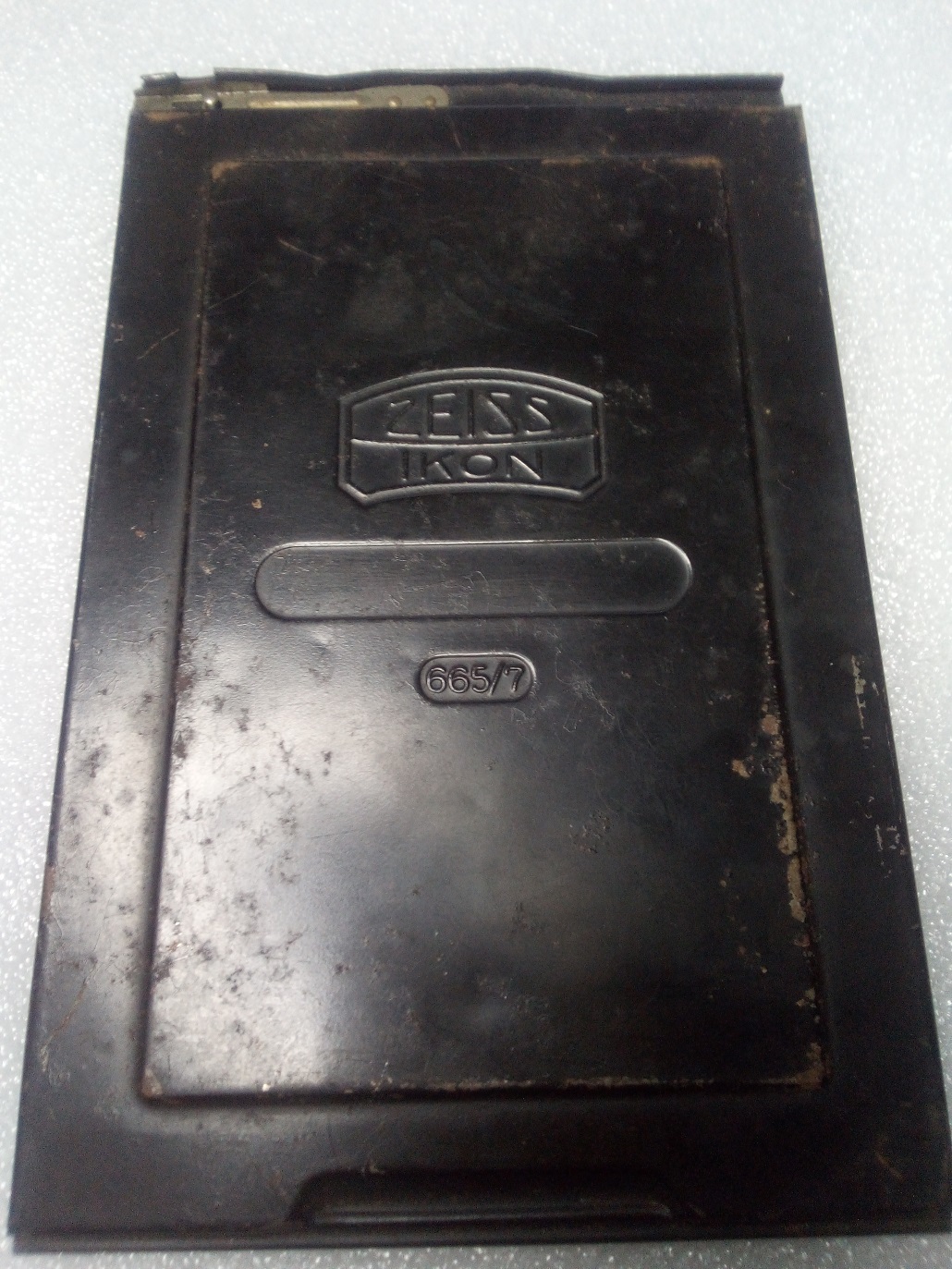

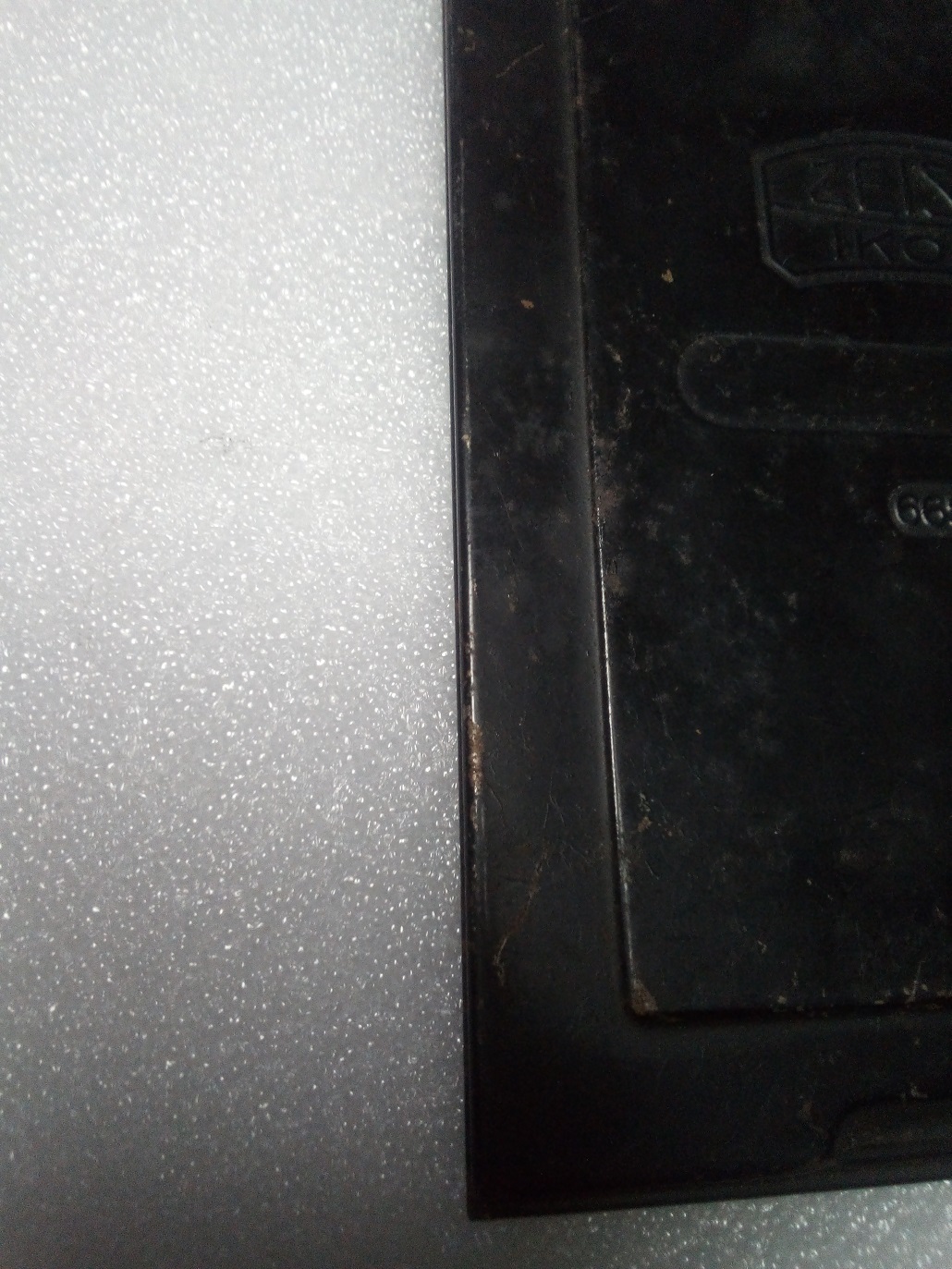

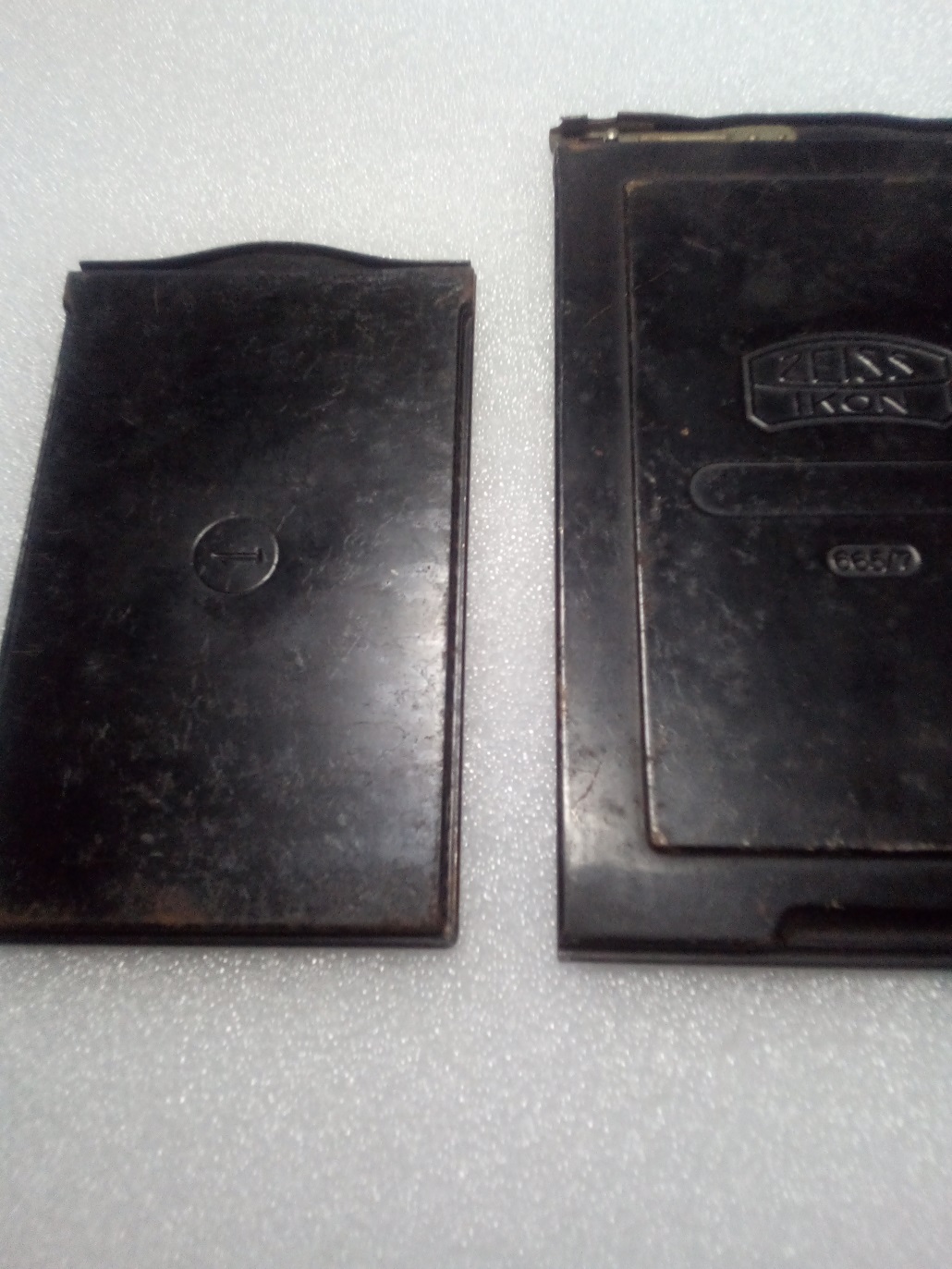

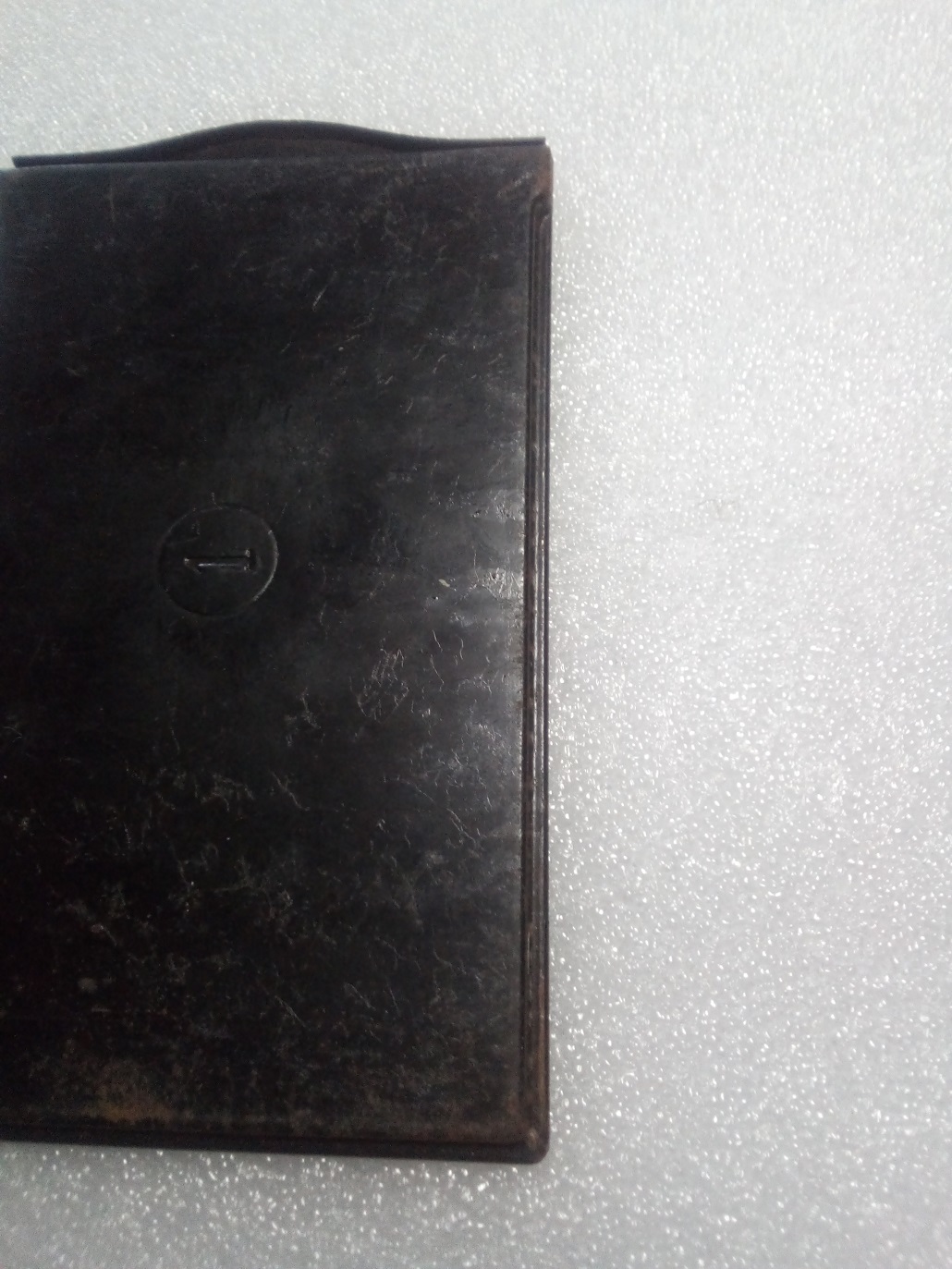

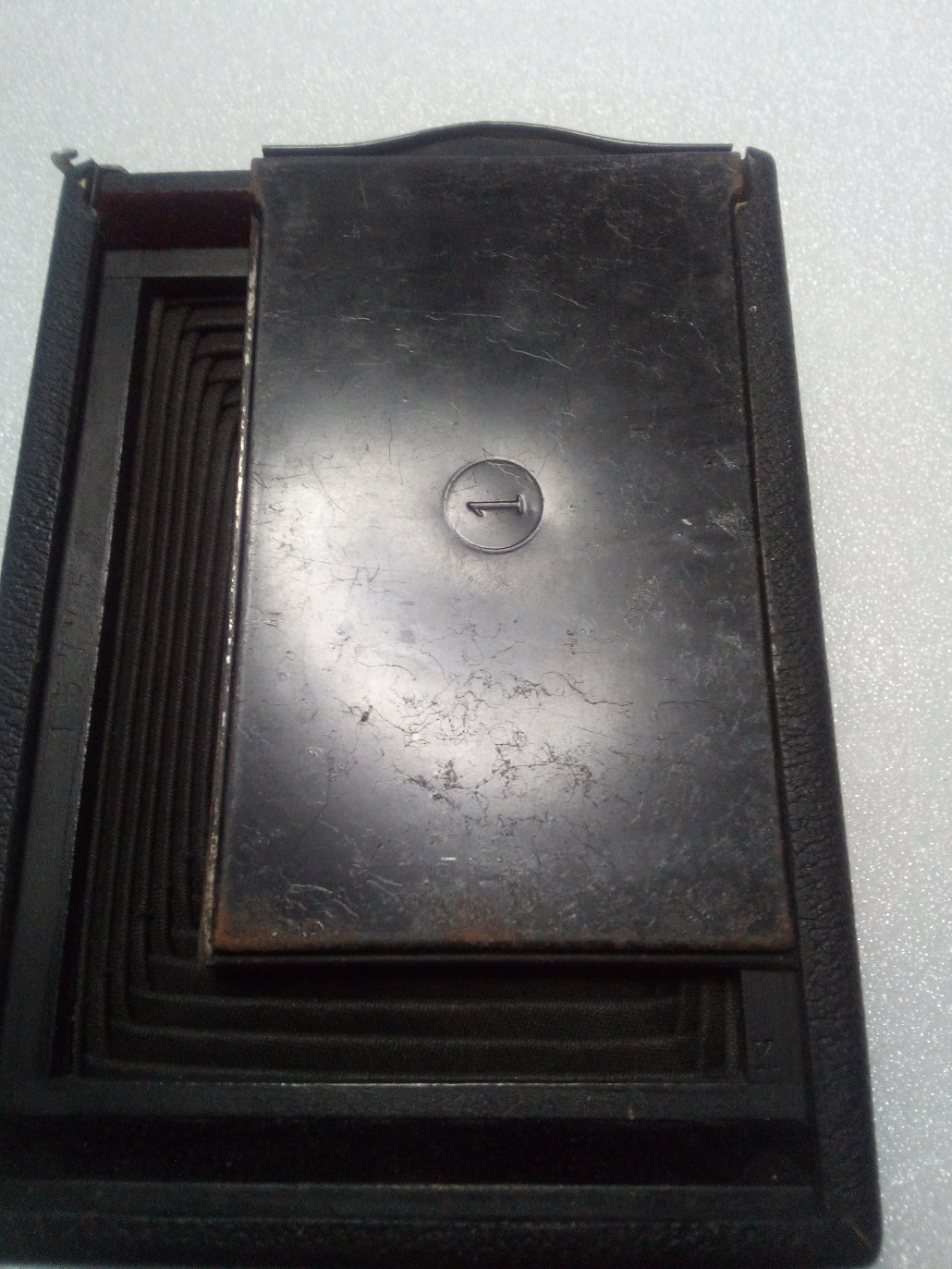

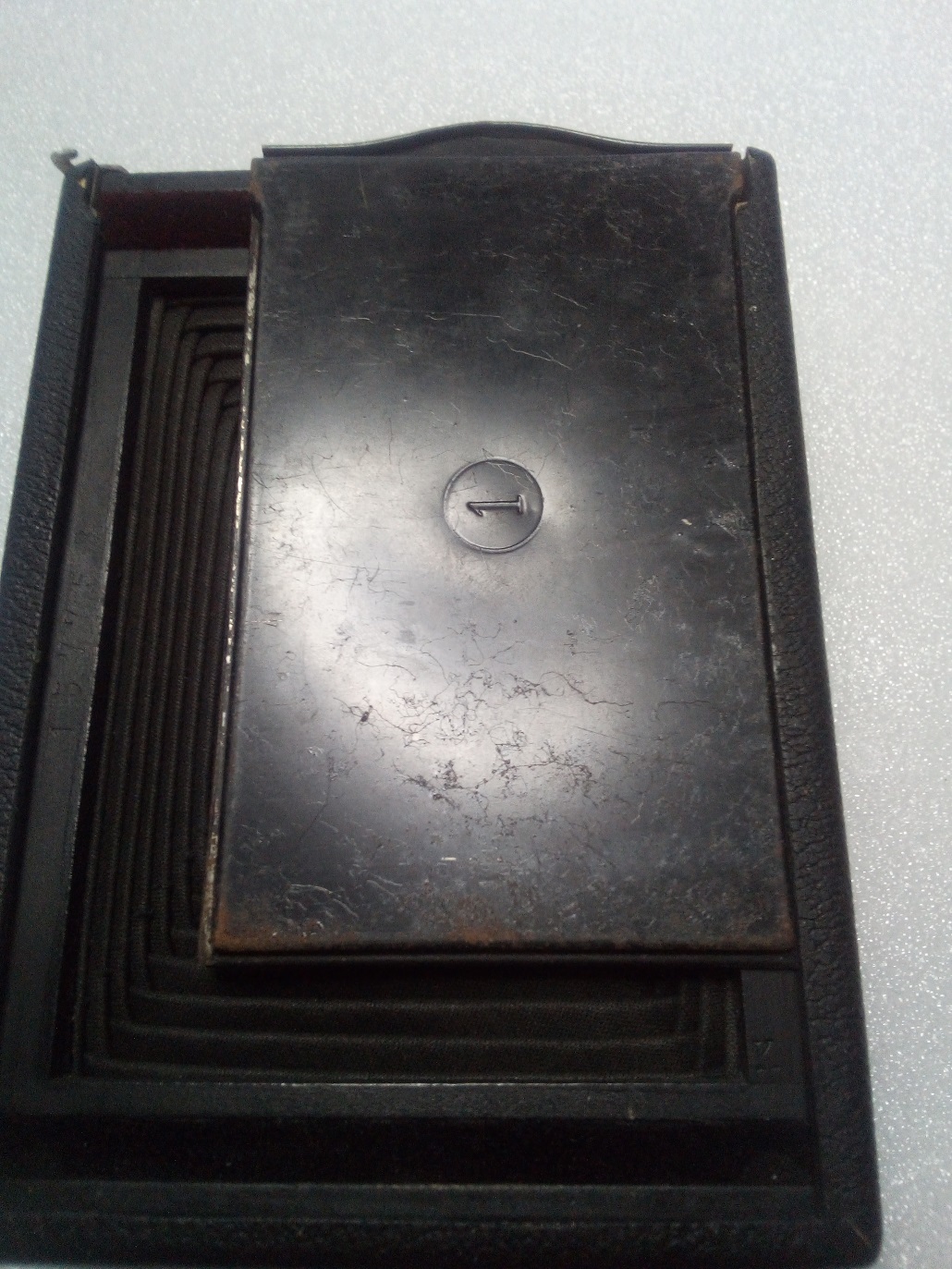

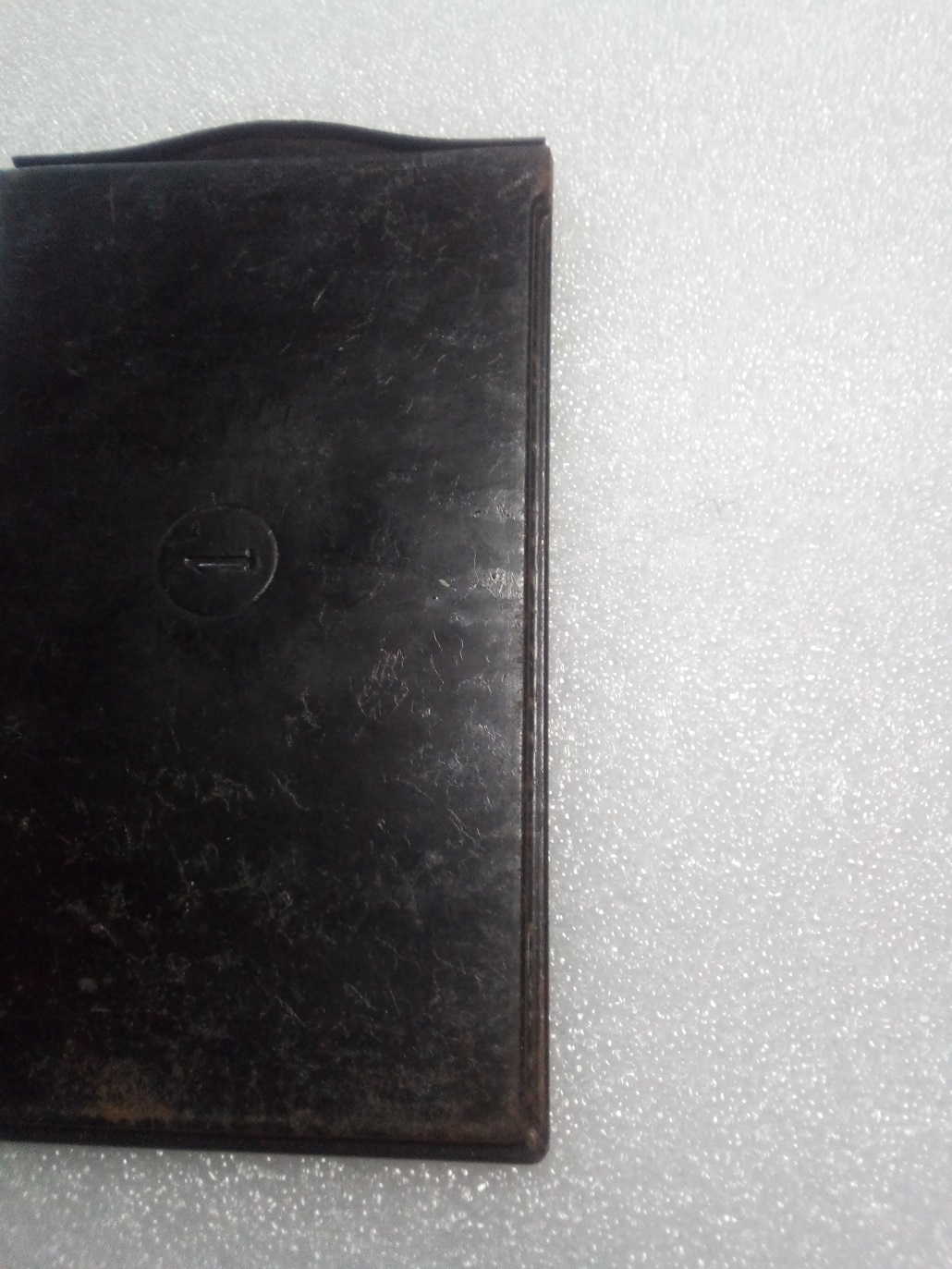

gerade sind die Zeiss Ikon 665/7 Kassetten mit der Post gekommen. Leider passen sie nicht und der Falz ist auch ein anderer wie bei den Kassetten für die VAG. Offensichtlich haben die Zeiss Kassetten doch nicht den Normalfalz?












--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

Datei-Anhänge
IMG_20230109_122219.jpg IMG_20230109_122219.jpg (26x)

Mime-Type: image/jpeg, 595 kB

IMG_20230109_122256.jpg IMG_20230109_122256.jpg (25x)

Mime-Type: image/jpeg, 471 kB

IMG_20230109_122305.jpg IMG_20230109_122305.jpg (23x)

Mime-Type: image/jpeg, 481 kB

IMG_20230109_122337.jpg IMG_20230109_122337.jpg (21x)

Mime-Type: image/jpeg, 601 kB

IMG_20230109_122343.jpg IMG_20230109_122343.jpg (25x)

Mime-Type: image/jpeg, 557 kB
