[iIa] Three Dimension Company (Bodenseewerk), TDC Stereo Colorist
 1
 1
10.09.08 22:57
Rainer

Administrator

10.09.08 22:57
Rainer

Administrator

[ iIa ] Three Dimension Company (Bodenseewerk), TDC Stereo Colorist

Hallo zusammen,

eine Raumbildkamera mit der 3D (Stereo) - Fotos aufgenommen werden konnte. Entweder zur anschließenden Ansicht mit einem 3D-Betrachter oder zur Betrachtung mittels Doppelprojektor (mit Polarisationsfilter) auf Metallleinwand oder (bedingt) zur Nachbearbeitung zu Anaglyphen-Papierbildern.

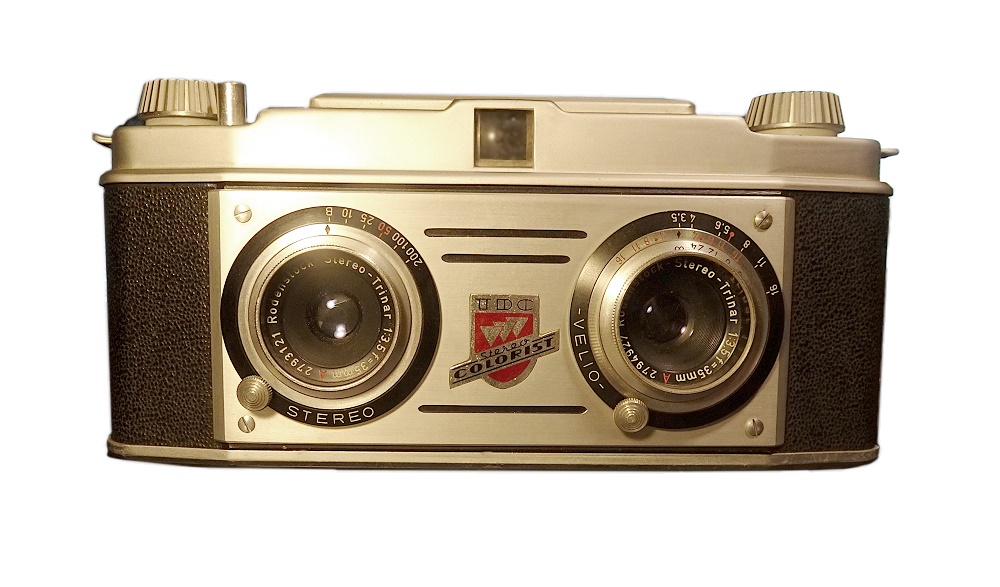

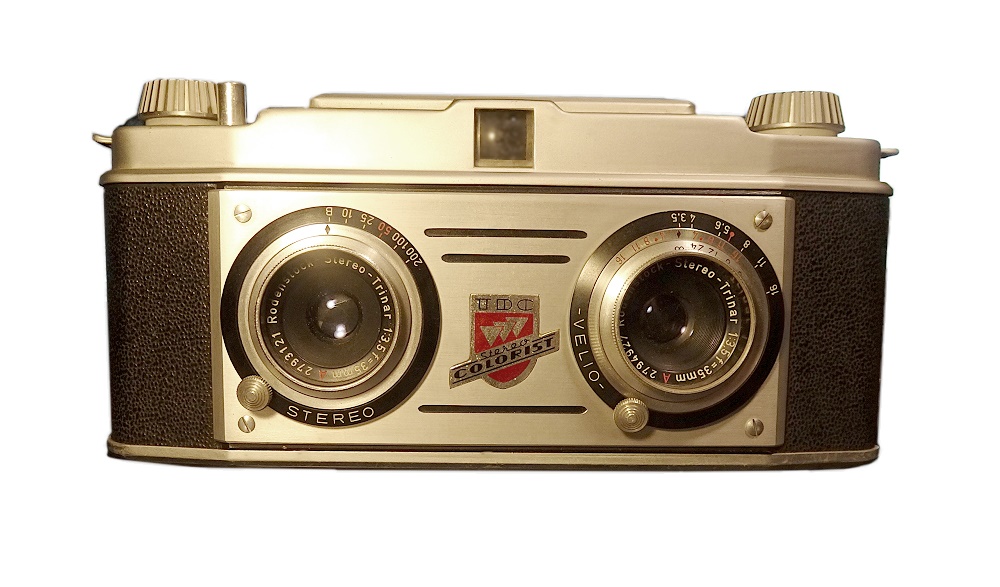

Bedienung: Beide Objektive sind gekoppelt. Wird an einem Objektiv die Entfernung eingestellt, bewegt sich das andere Objektiv mit. Blende und Zeiten werden zwar an einem Schiebe-Regler gestellt (von vorn betrachtet links Zeiten, rechts Blenden), die Wirkung tritt bei beiden Objektiven ein.

Der Objektivabstand liegt (Linsenmitte zu Linsenmitte) bei 7 cm. Das ist knapp mehr als der damals typische Augenabstand von Europäern. Das führt ganz leicht zum "Liliputismus", Personen erscheinen kleiner als sie sind, aber größere Entfernungen werden noch räumlich aufgelöst.

Will man die Funktionen ohne Film testen, muß das "Zahnrad" in der Filmführung beim scheinbaren Filmtransport mitgedreht werden, nur dann kann anschließend der Auslöser gedrückt werden.

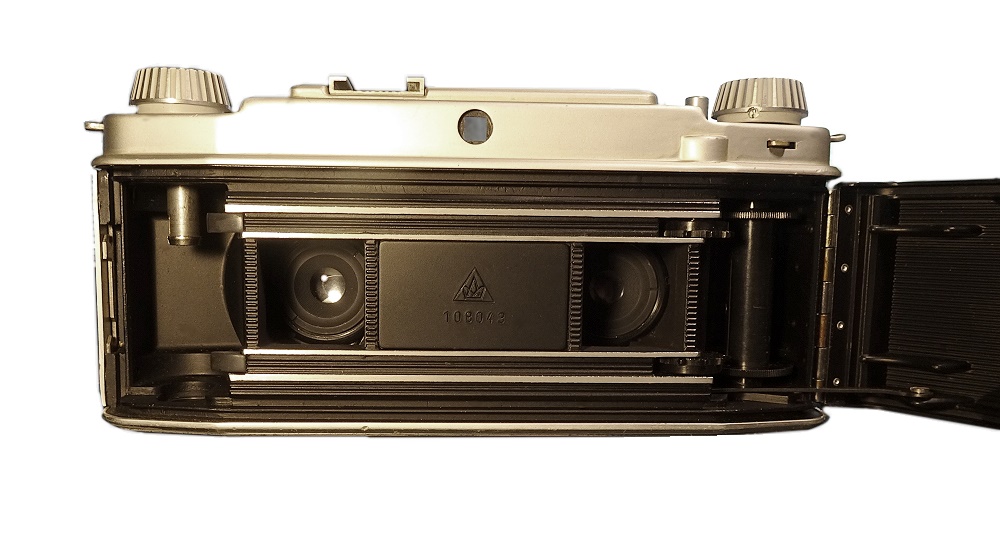

Die Filmeinfädelung in die Aufwickelrolle muss vor und nicht hinter die Rolle erfolgen.


Technische Daten:

  • Hersteller: Bodenseewerk (Askania)
  • Vertreiber: TDC, Three Dimension Company (a devision of BELL&HOWELL COMP.)
  • Modell-Name:Stereo Colorist

  • Baujahr: 1954 (englischsprachige Bedienungsanleitung weist dieses Baujahr aus.)

  • Format: Kleinbildfilm. 24 x 24 mm (quadratisch)

  • Objektiv: 2 Objektive Rodenstock Stereo Trinar 1:3,5 (3 Linsen), f= 35 mmcm. 3 Meter bis unendlich. Schärfentiefe-Tabelle.

  • Aufnahmen: 28 bei 24 x 24 mm

  • Blenden: 3,5 - 16.

  • Verschluss: Zentralverschluss Velio

  • Belichtungssystem: B, 1/10 bis 1/200 Sek.

  • Blitz: Blitzschuh mit Synchronkontakt .

  • Belichtungsmesser: nein

  • Filmzählwerk: ja, mit Ende-Erkennung und Rückstellung

  • Sucher: Durchsichtsucher

  • Filmtransport: Drehknopf

  • Entfernungsmesser: nein

  • Selbstauslöser: nein

  • Film-Empfindlichkeiten: alle

  • Film-Typ: Kleinbild 135

  • Filmtyp-Merkscheibe: nein


    Abmessungen: 17,3 x 7,6 x 4,7 (ohne Objektive) cm

  • Besonderheiten, Sonstiges: Stativgewinde, Doppelbelichtungssperre, Drahtauslöser, Auslösesperre, Vollmetallgehäuse. "Echte" Stereophotokamera




Nachtrag 2020:












MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Editiert 12.09.08 09:36

Zuletzt bearbeitet am 08.07.22 17:53

Datei-Anhänge

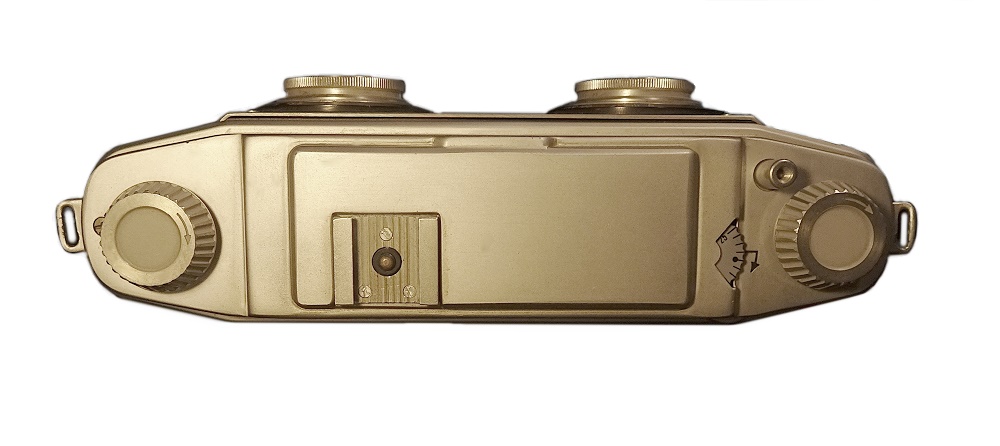

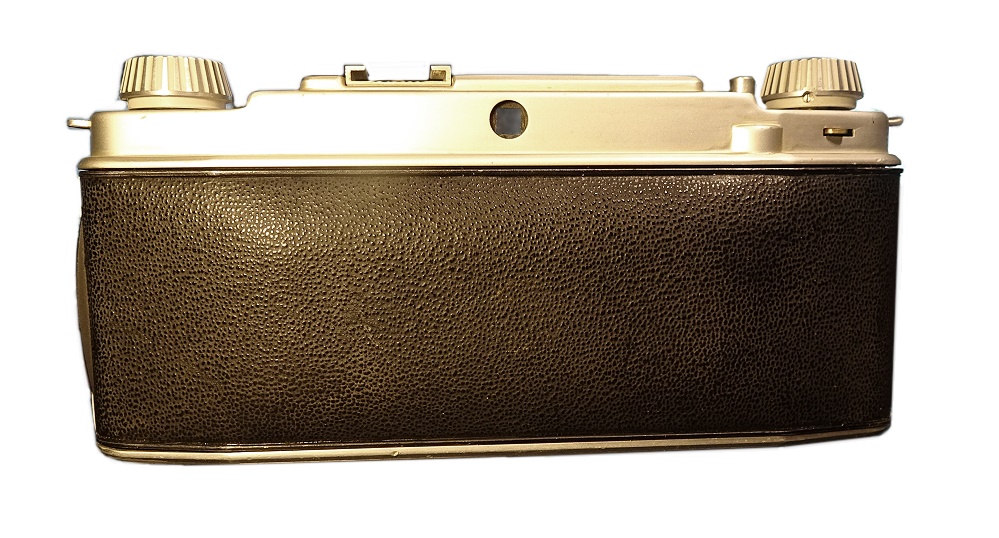

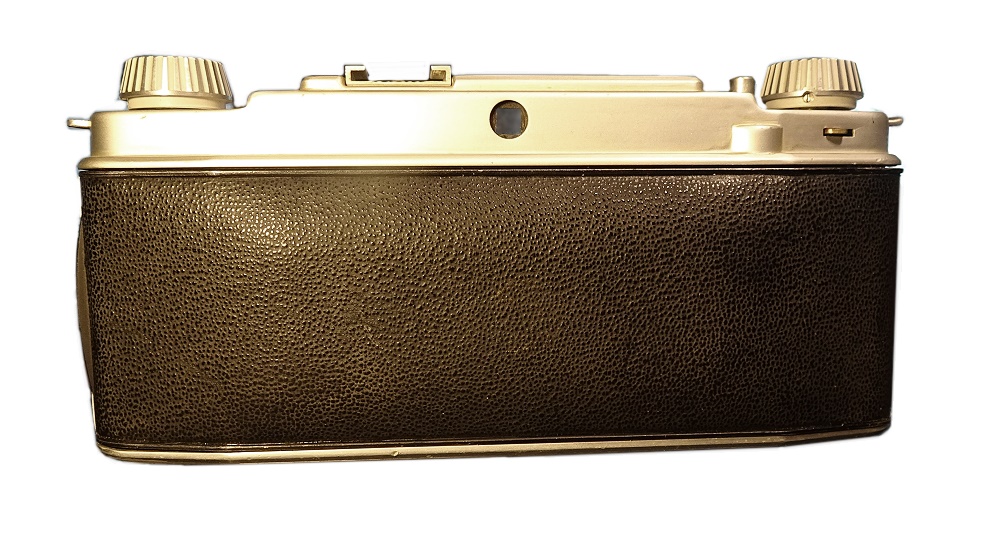

colorist.jpg colorist.jpg (1174x)

Mime-Type: image/jpeg, 108 kB

stereo-colorist-100.jpg stereo-colorist-100.jpg (159x)

Mime-Type: image/jpeg, 148 kB

stereo-colorist-101.jpg stereo-colorist-101.jpg (164x)

Mime-Type: image/jpeg, 183 kB

stereo-colorist-102.jpg stereo-colorist-102.jpg (167x)

Mime-Type: image/jpeg, 132 kB

stereo-colorist-103.jpg stereo-colorist-103.jpg (186x)

Mime-Type: image/jpeg, 81 kB


Hinweise:

---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.

---> Urheberrechte 2: Nur selbst aufgenommene Fotos hochladen. Keine Fotos auf und in fremden Grundstücken.

---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauer Quellenangabe.

---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung (DSGVO) erkennbar oder zuordenbar sind !

---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gezählt.


07.05.20 17:05
Rainer

Administrator

07.05.20 17:05
Rainer

Administrator

Re: Three Dimension Company (Bodenseewerk), TDC Stereo Colorist. Nachtrag

Hallo zusammen,

auch bei dieser Stereo-Kamera gibt es in Startbeitrag dieses Threads ein Update.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

08.07.22 12:04
Sammler

BZF-Meister

08.07.22 12:04
Sammler

BZF-Meister

Re: Three Dimension Company (Bodenseewerk), TDC Stereo Colorist

Entfernungsmesser

Richtig ist die Herstellerbezeichnung
Askania Werke AG Bodenseewerk Überlingen

Das gezeigte Modell trägt ja auch das Askania Zeichen und im Fuß die Aufschrift Bodenseewerk

die angegebene Zeit dürfte nach meinem Wissensstand nich richtig sein da das Bodenseewerk 1954 von den Amerikanern aufgekauft wurde und der Namen geändert wurde aber 196? wieder in Bodenseewerk umbenannt. Der Name Askania wurde von den Amerikanern nicht fortgeführt.

Demnach muss der Herstellzeitraum zwischen 1947 und 1954 liegen

09.07.22 12:10
Rainer

Administrator

09.07.22 12:10
Rainer

Administrator

Re: Three Dimension Company (Bodenseewerk), TDC Stereo Colorist

Hallo Sammler,

das Askania-Logo habe ich auf meinen Abbildungen nicht gefunden. Meintest Du die drei Dreiecke? Die sehen aber beim Askania Logo deutlich anders aus?

Ich habe aber im Startbeitrag jetzt die Hersteller / Anbieter Angaben genauer dargestellt.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

09.07.22 12:40
Sammler

BZF-Meister

09.07.22 12:40
Sammler

BZF-Meister

Re: Three Dimension Company (Bodenseewerk), TDC Stereo Colorist

eigentlich habe ich auf einen Bodenseewerk Entfernungsmesser geantwortet

und eben bei diesem trifft meine Beschriftung zu, abgelesen vom Entfernungsmesser

Zur Kamera, natürlich sind die 3 Dreiecke nicht das Askania Logo sondern das von TCD

09.07.22 12:57
Rainer

Administrator

09.07.22 12:57
Rainer

Administrator

Re: Three Dimension Company (Bodenseewerk), TDC Stereo Colorist

Hallo Sammler,

verstehe, dann bezieht sich das auf diesen Selbstauslöser:

https://blende-und-zeit.sirutor-und-comp...3&thread=24



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
