[ iIa ] Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Hallo miteinander,
Ich habe ein neues Kamera-Restaurations-Projekt beendet:
Es handelt sich um eine Handkamera (in anderen Quellen "Rocktaschen-Kamera" genannt) von Gaertig & Thiemann / Görlitz von 1895.

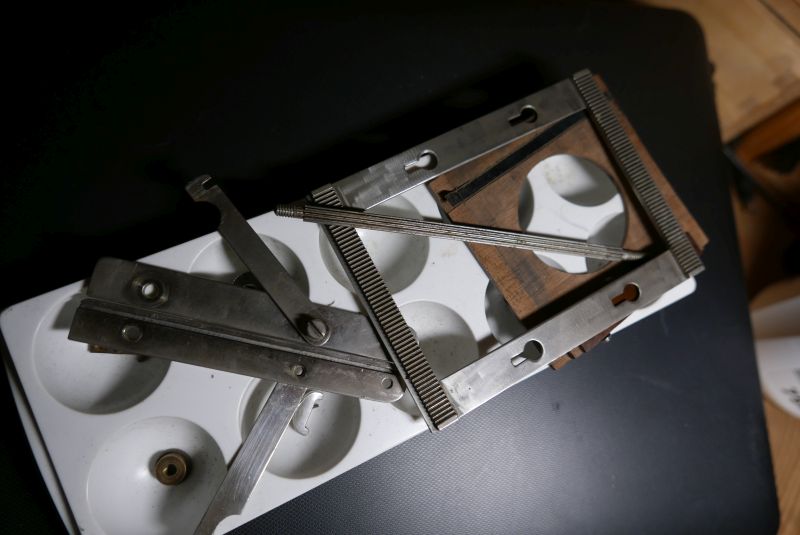

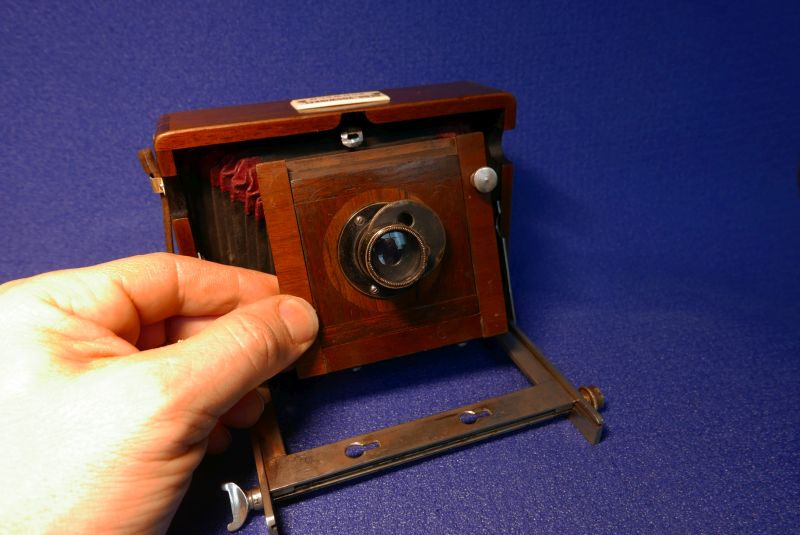

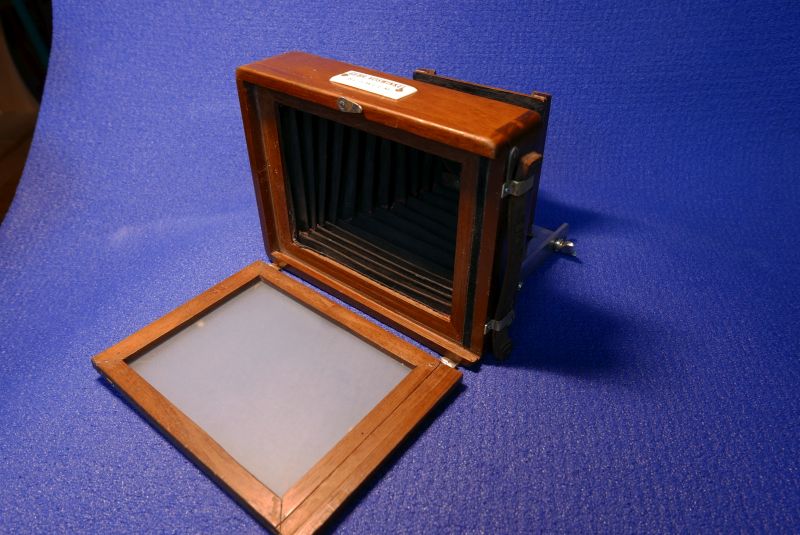

Die Kamera hat das Format 9x12, das Gehäuse ist aus hartem Tropenholz, der Mattscheibenrahmen lässt sich nach unten wegklappen. Das besondere Konstruktionsmerkmal ist der "Laufboden" aus Metall: Er lässt sich ausklappen, die Spreizen werden von oben an 2 Schrauben innen am Gehäuse eingehakt. Jetzt nimmt man das nun "freischwebende" - nur am Balgen hängende Objektivbrett, zieht es nach vorne und hakt es in die vorgesehene Löcher des "Laufbodens" ein. Die Fokussierung erfolgt nun durch das Drehen des Schlüssels (re.) oder Drehknopfs (li.) vorne. Da hier kein Schlitten auf Schienen herausgezogen wird, sondern das Objektivbrett eingehakt wird, kann man nicht von einem klassischen Laufboden(Schlitten "läuft" auf Schiene) sprechen.

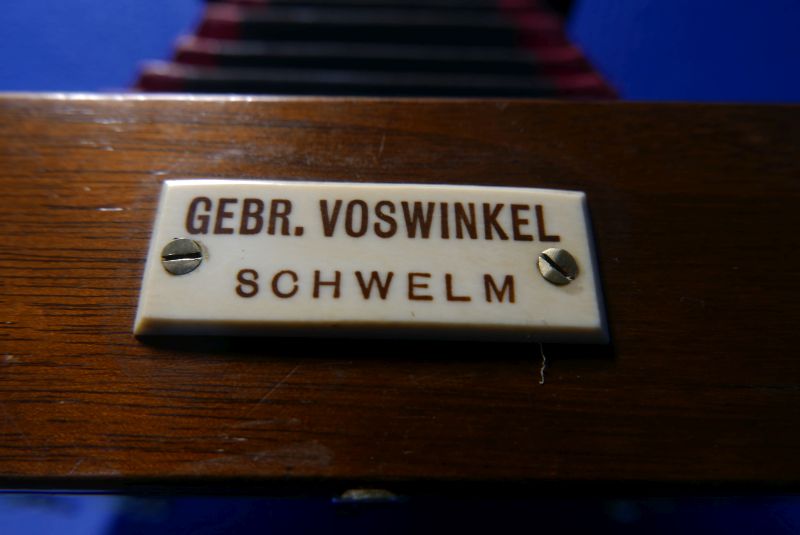

Meine Kamera wurde von der Photo-Handels-Firma "Gebr. Vosswinkel / Schwelm" verkauft. Sie besitzt ein unbezeichnetes 2-Linsiges Objektiv mit Revolverblende ohne Verschluss.
Von diesen Kameras existieren auch Exemplare mit Händlerschildern von "Emil Winzer & Co, Dresden" und "Christian Fr. Winter, Leipzig"
Meine Kamera ist die erste Version. Die zweite Version besitzt geschwungene Spreizen die beim ein- und ausklappen des "Laufbodens" im Gehäuseinneren gleiten (also nicht mehr extra ausgeklappt werden müssen). Offensichtlich auf die ganze Metall-"Laufboden"-Konstruktion bezieht sich das nun im Metall eingravierte "Ges. Gesch. 17641". Auf der rechten "Laufboden"-Stange befindet sich jetzt eine Entfernungsskala eingraviert. Ausserdem geschieht das Einhaken des Objektivbretts nun durch 2 Klammern unterm Objektivbrett die von vorne auf die "Laufboden"-Kante geschoben werden.
Die dritte Version besitzt Knickspreizen.
Aus der Spätphase von Emil Wünsche sind Handkameras nahezu gleicher Bauart bekannt. Warum das so ist, kann ich nur vermuten: Da die Firma "Gaertig & Thiemann" 1906 in den Besitz von Max Gärtner überging (Thiemann bleibt Prokurist und führt die Firma dann ab 1912 weiter unter seinem Namen), könnte es sein, dass im Rahmen der Umstrukturierung 1906 das Patent / oder die Rechte an dieser Kamerakonstruktion an Wünsche übergingen.

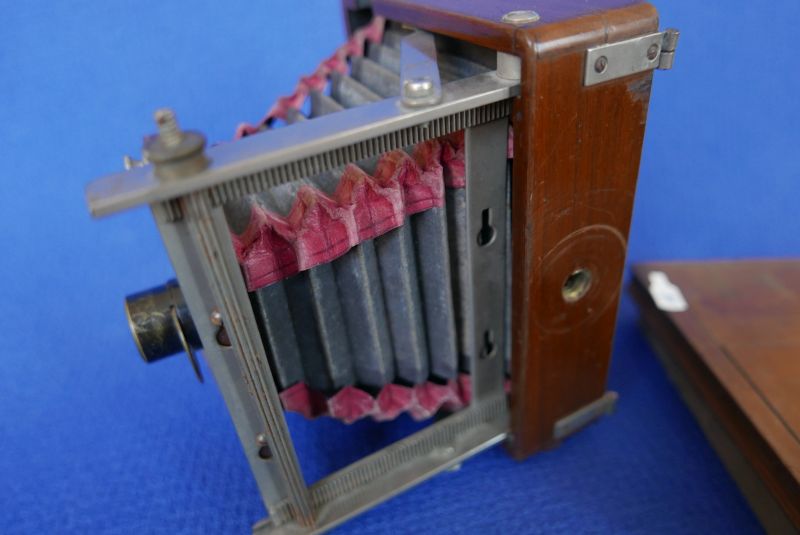

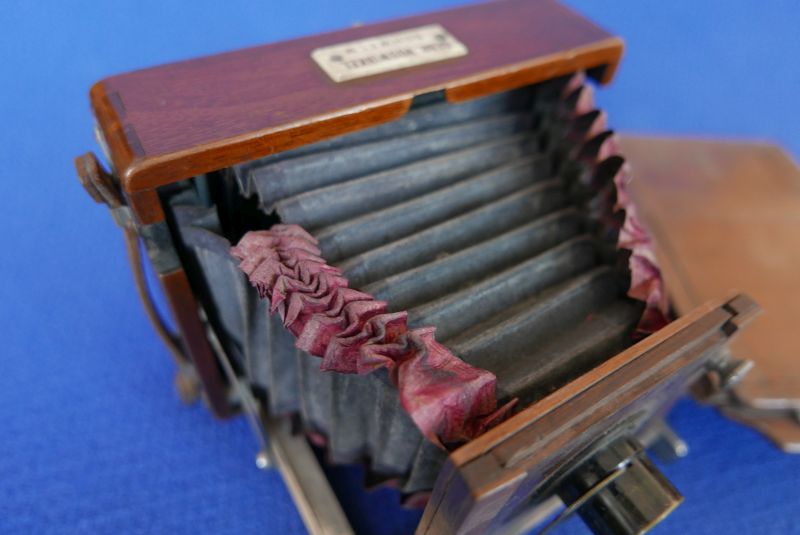

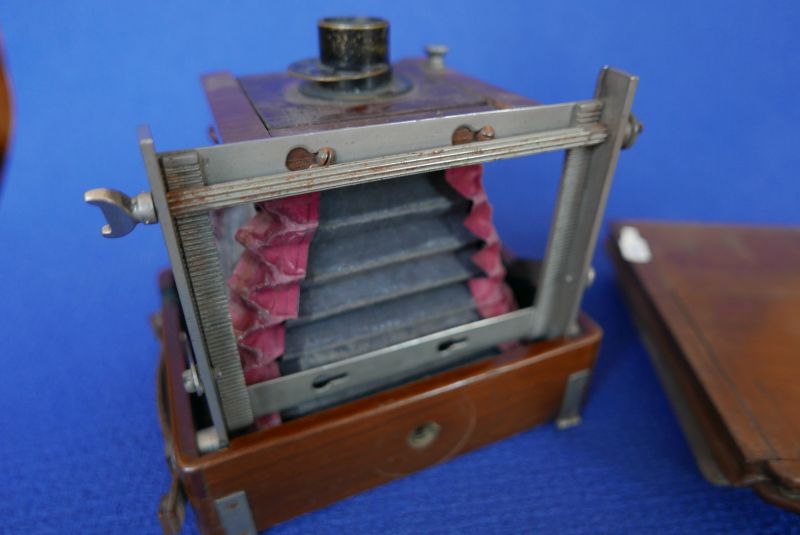

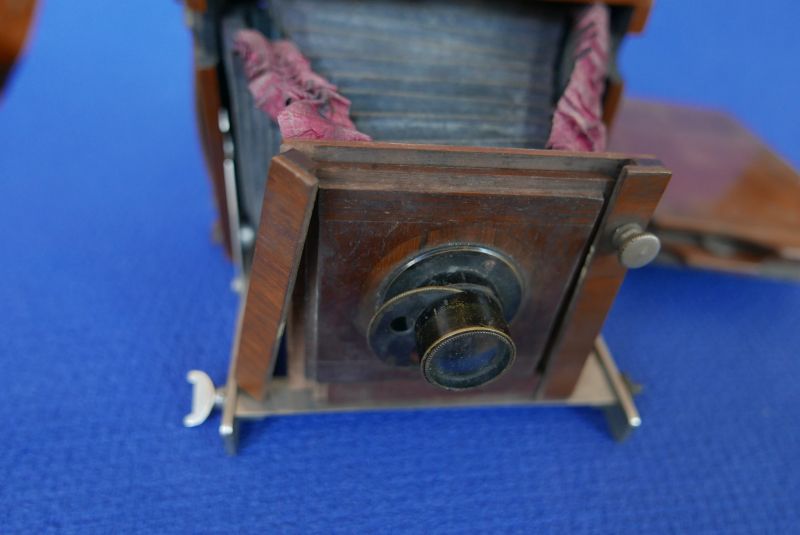

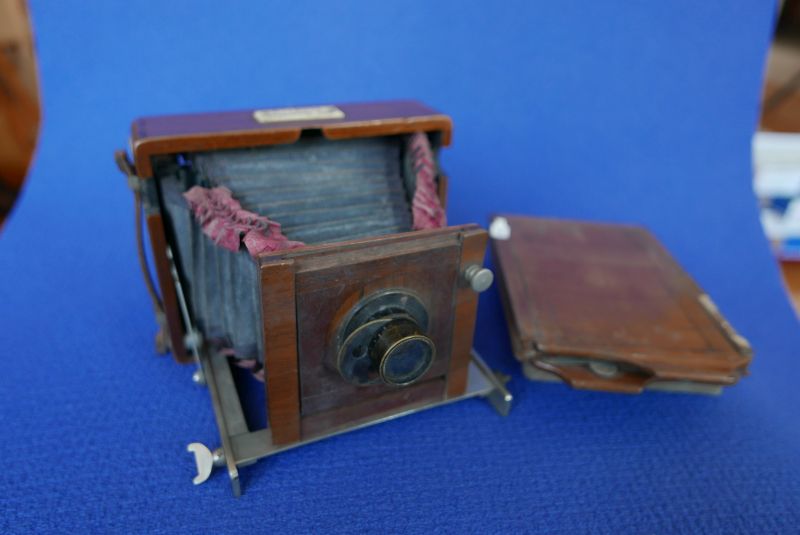

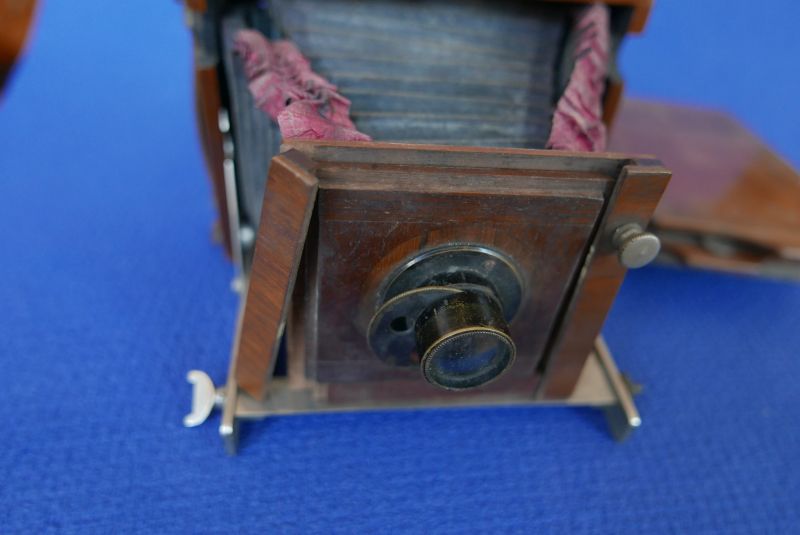

Nun aber die Bilder zu Kamera. Zuerst Bilder vom "Fundzustand", also unrestauriert:

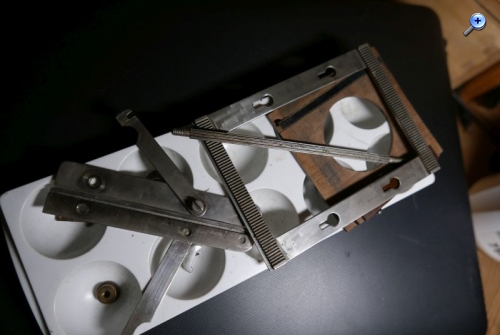

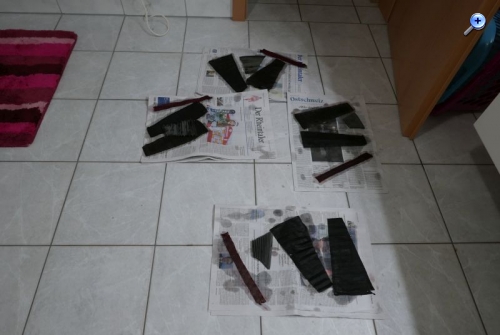

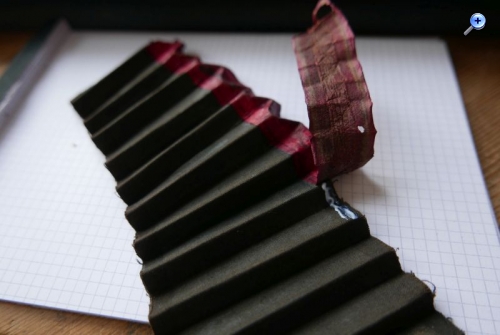

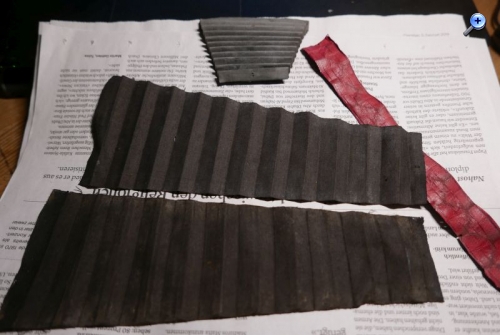

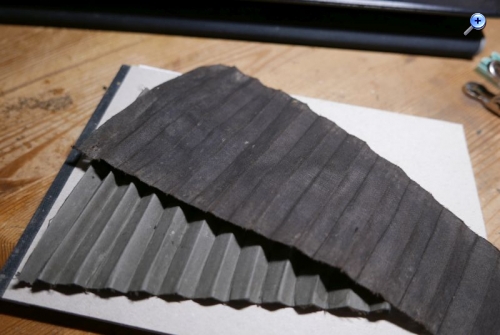

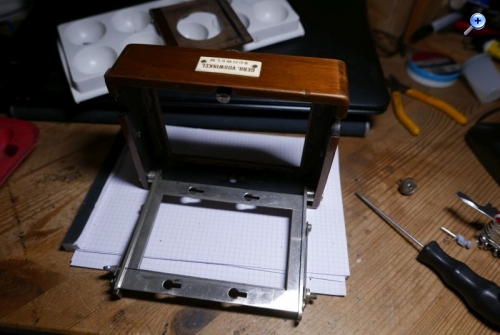

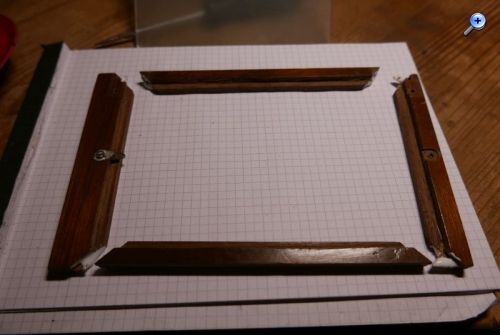

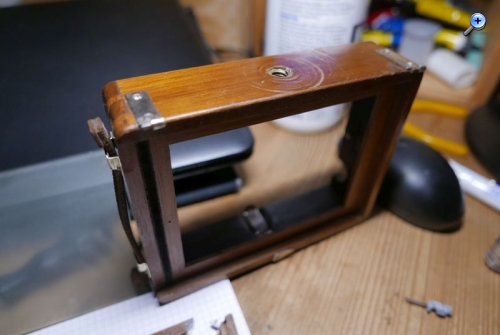

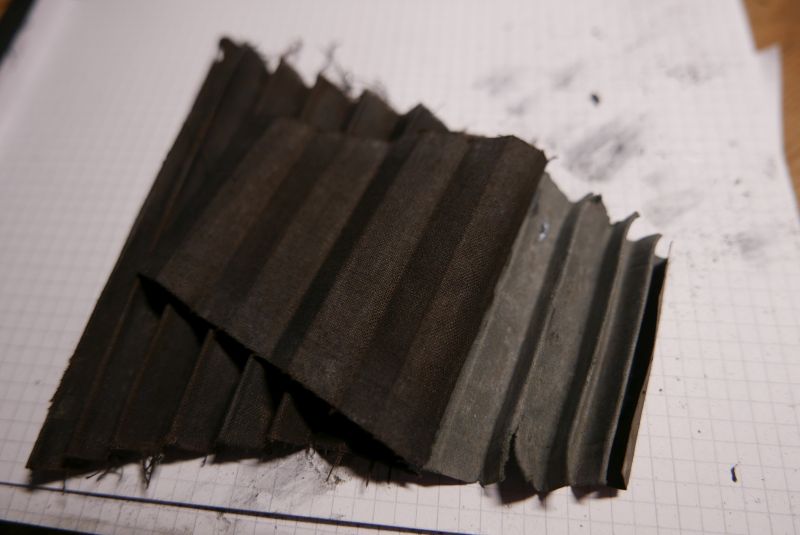

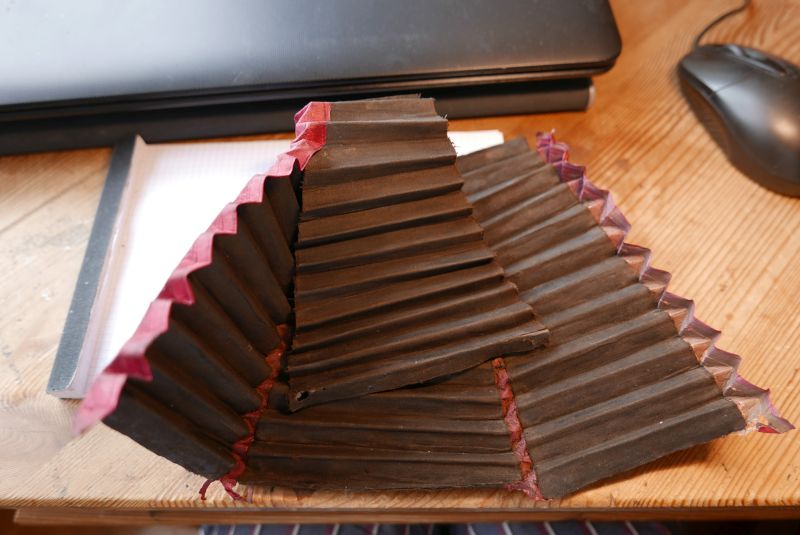

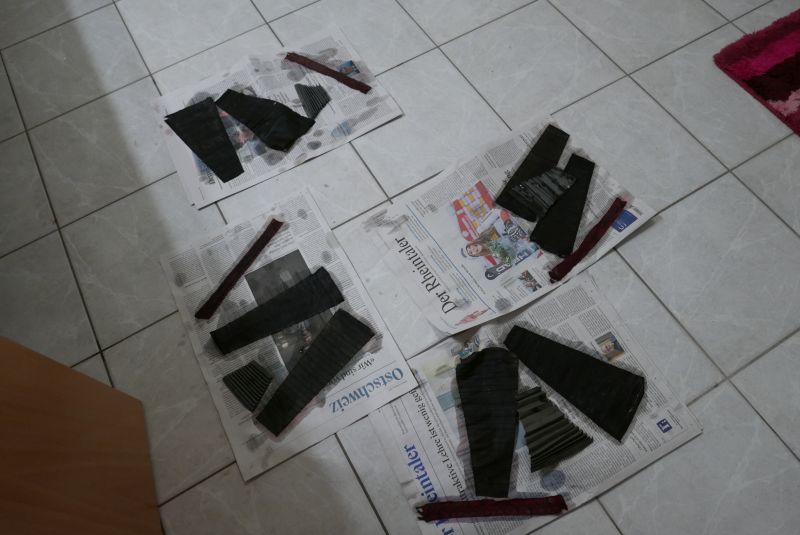

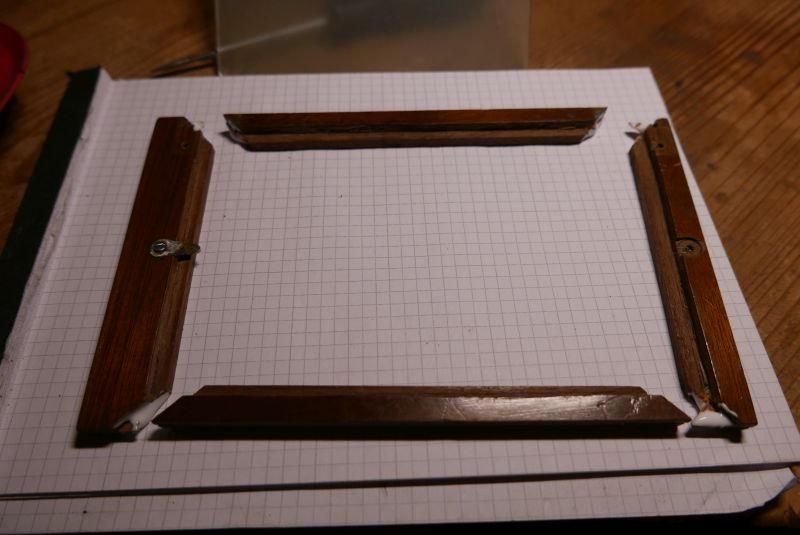

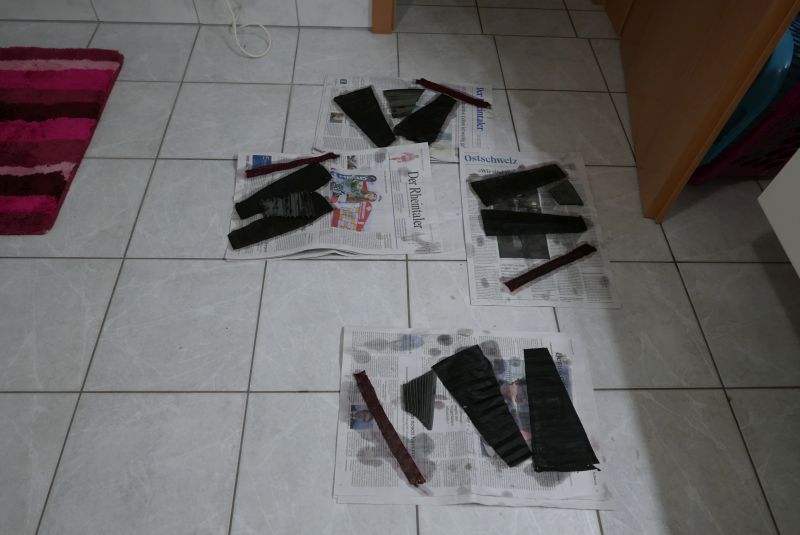

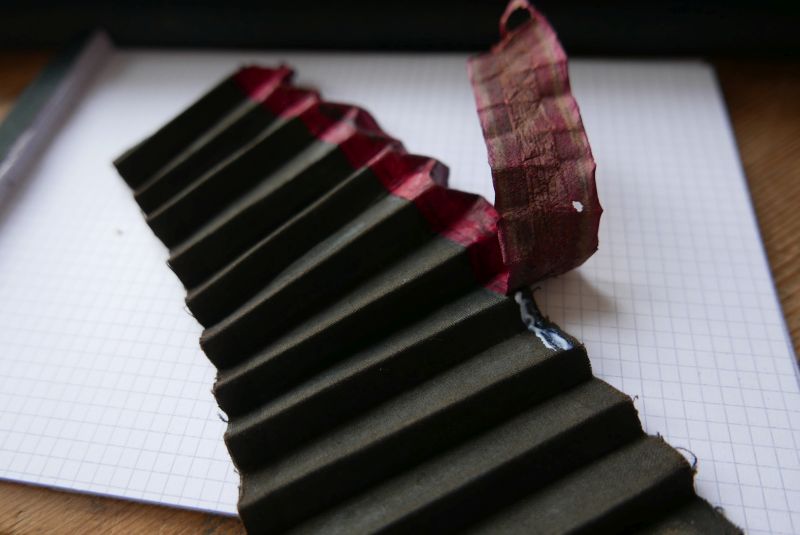

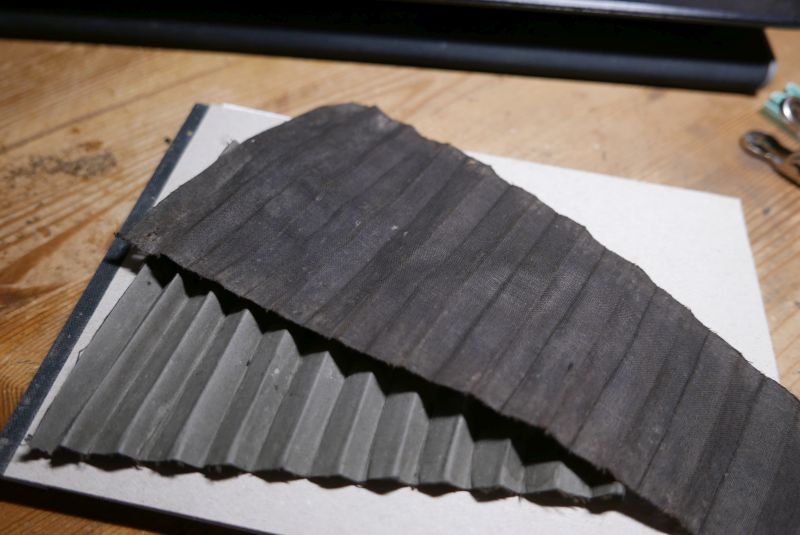

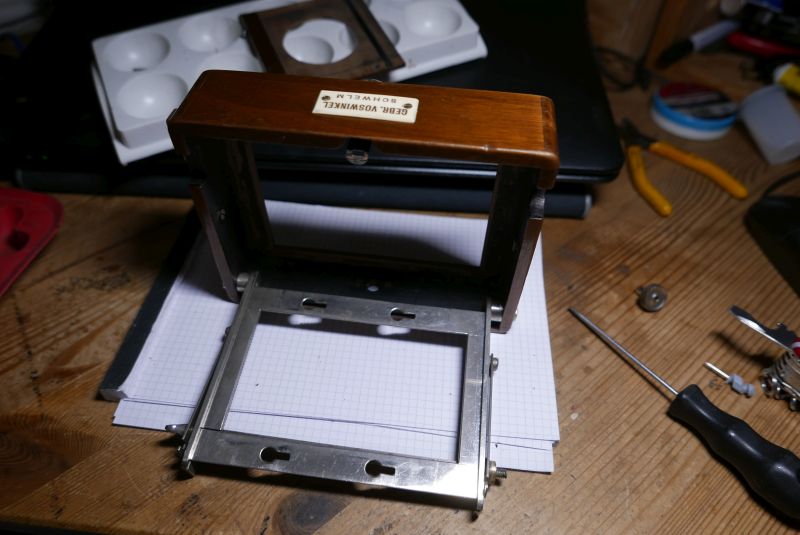

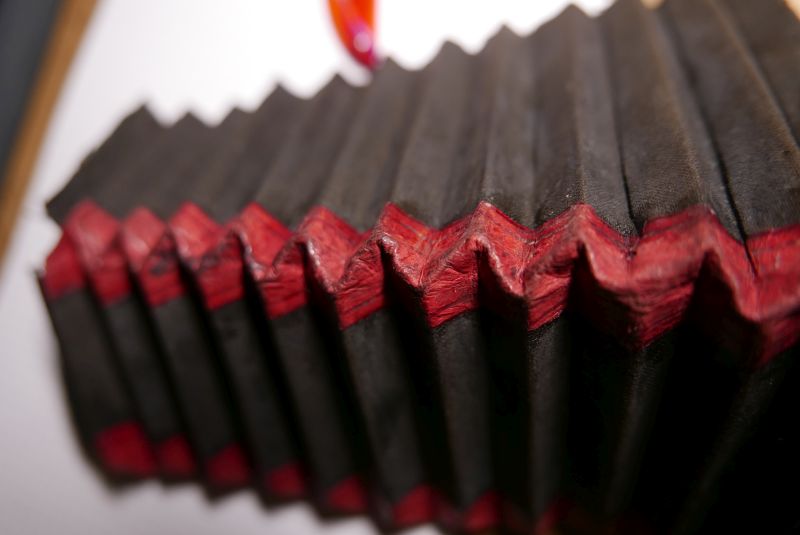

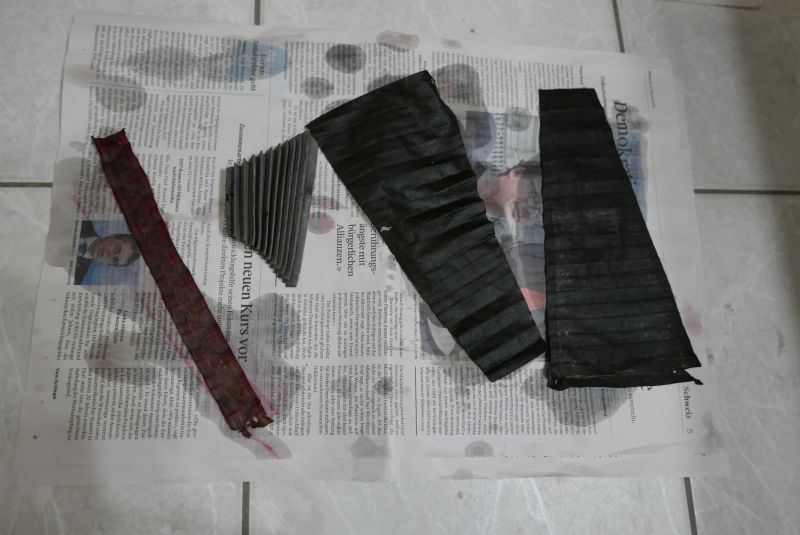

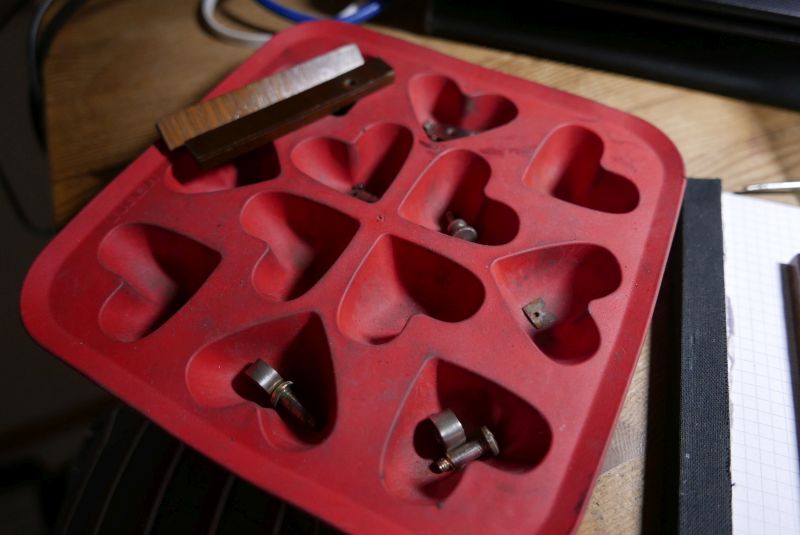

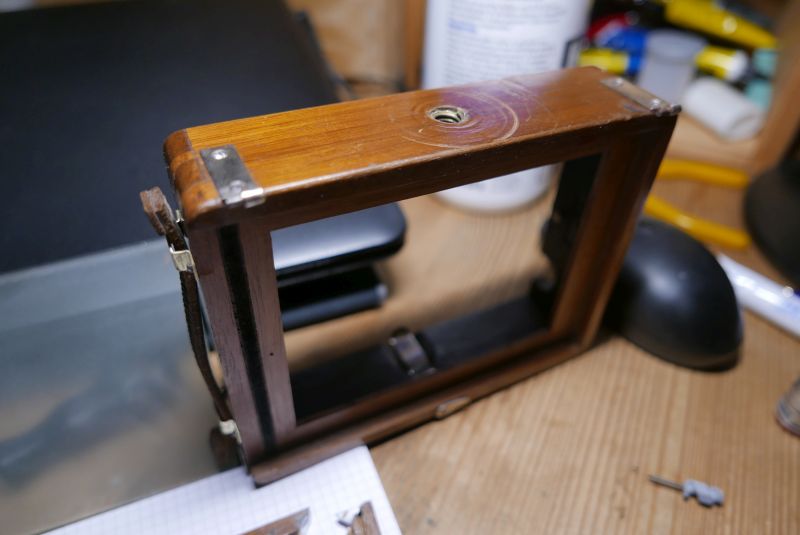

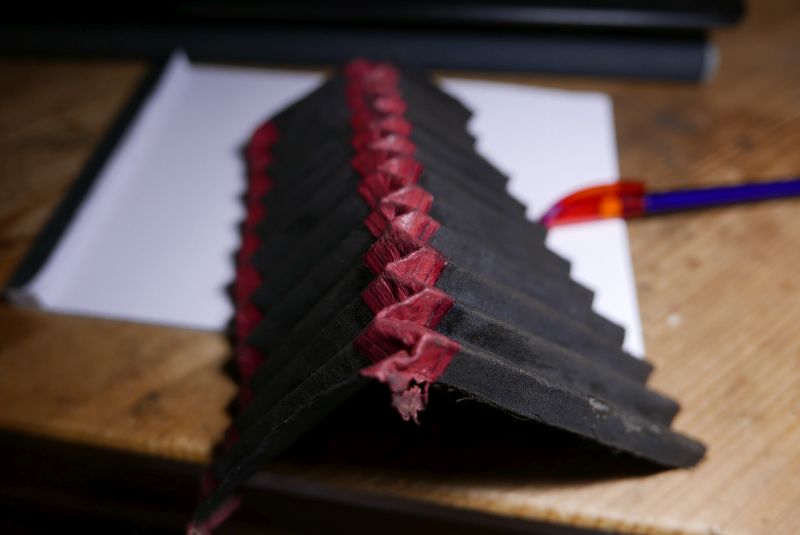

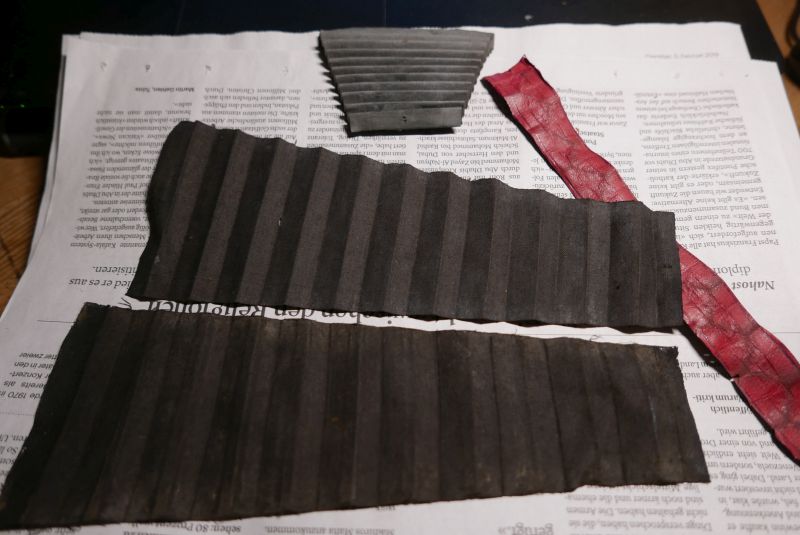

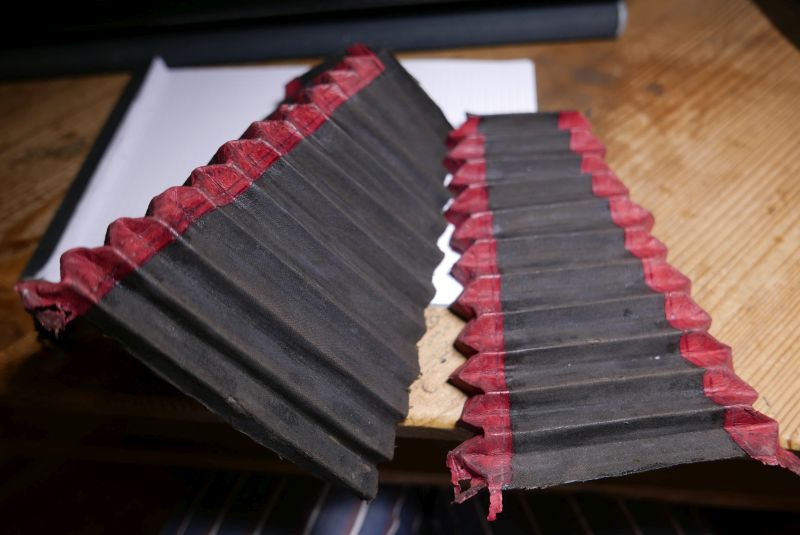

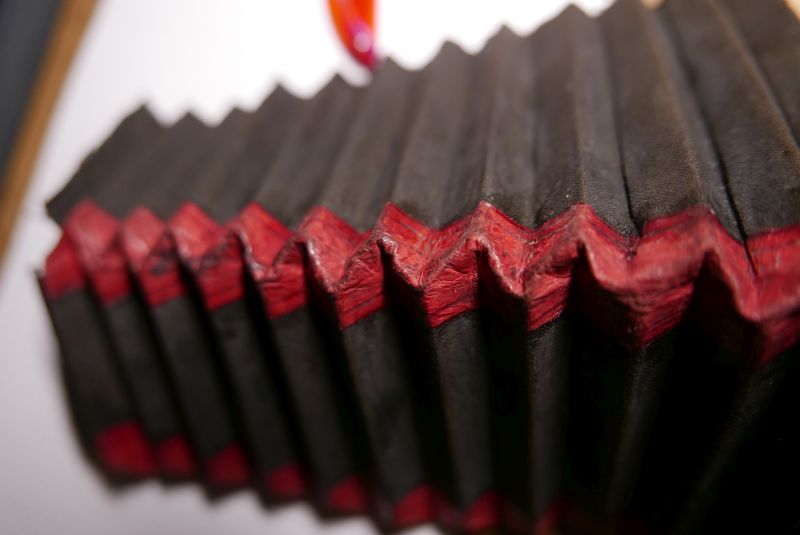

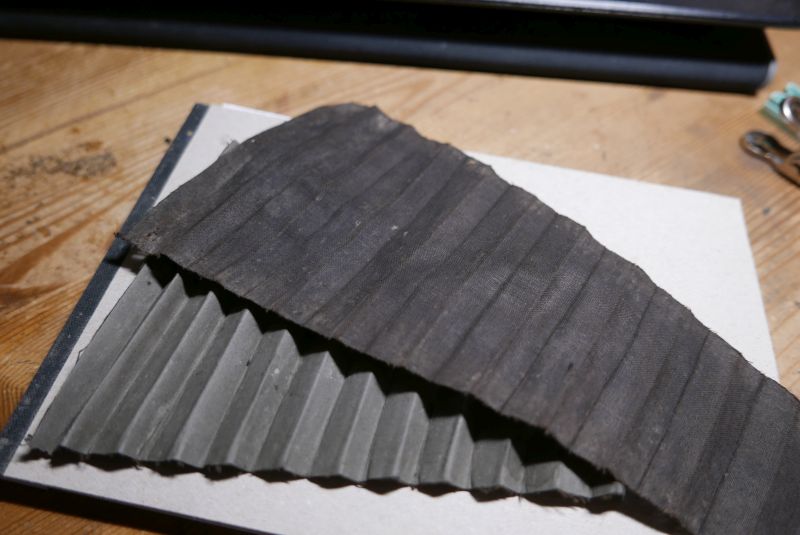

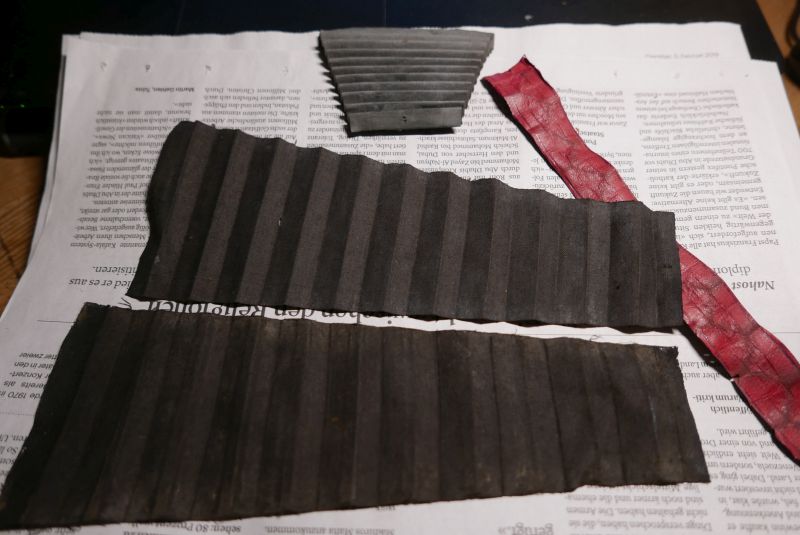

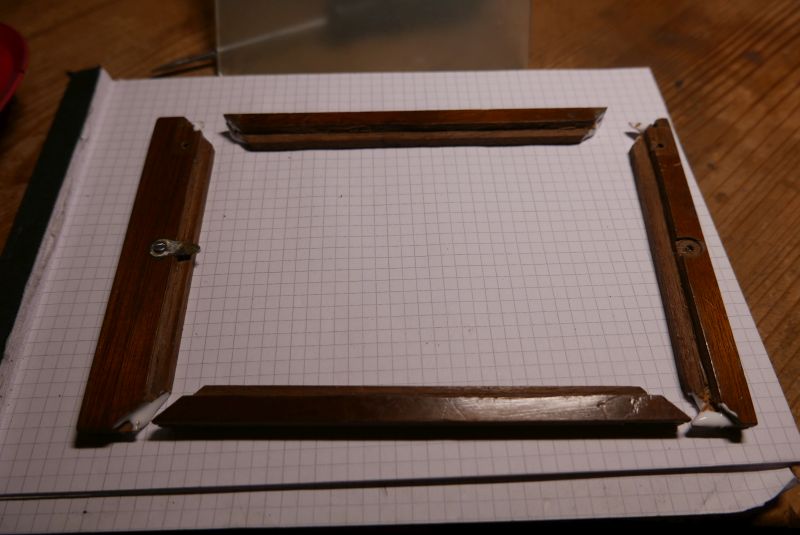

Hier einige "Impressionen" während der Restauration:

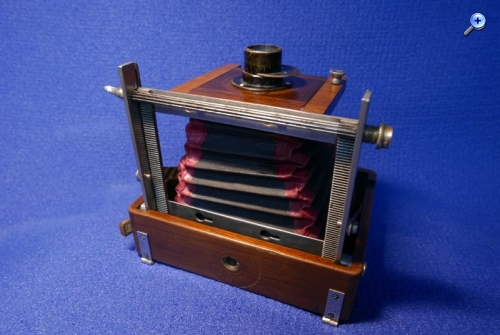

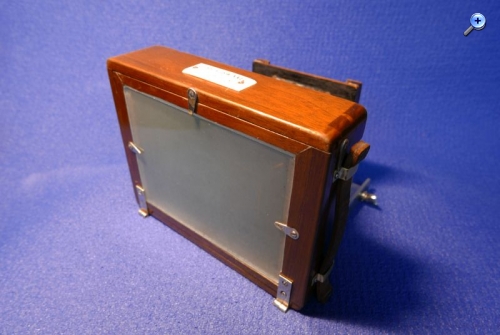

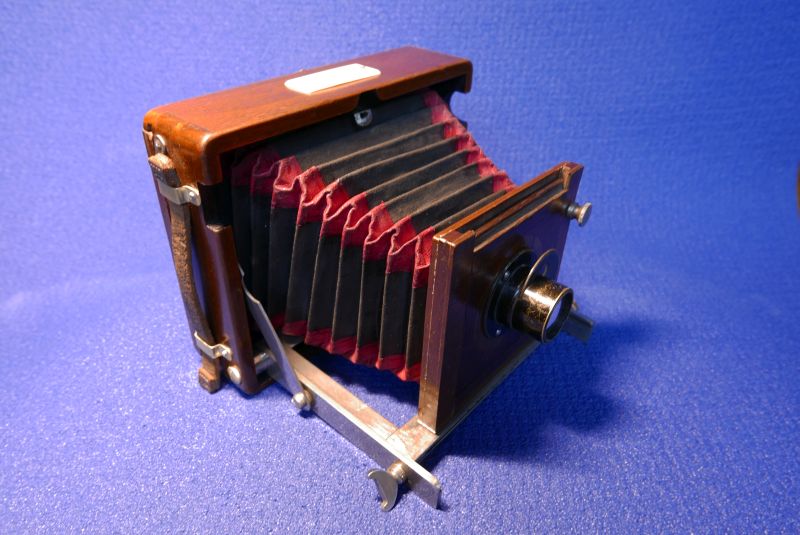

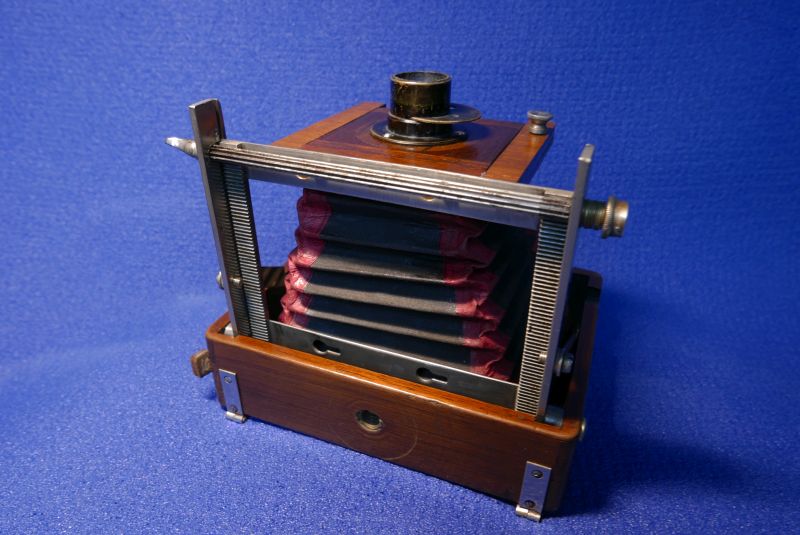

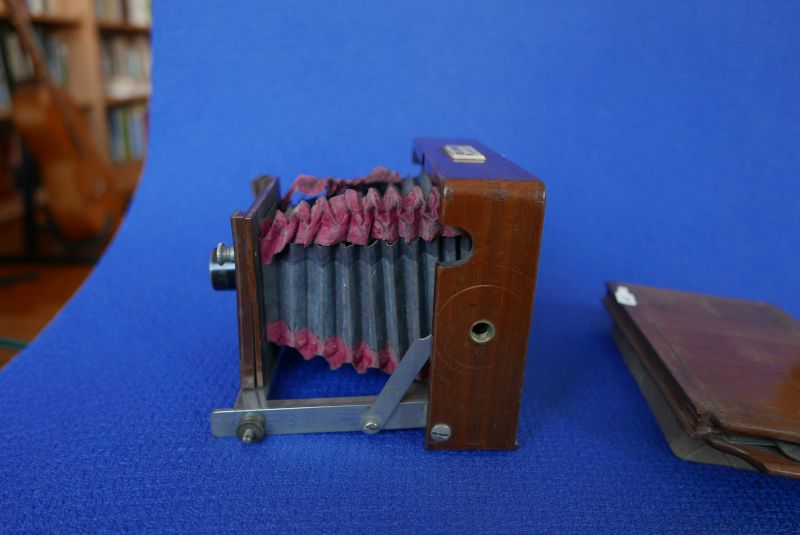

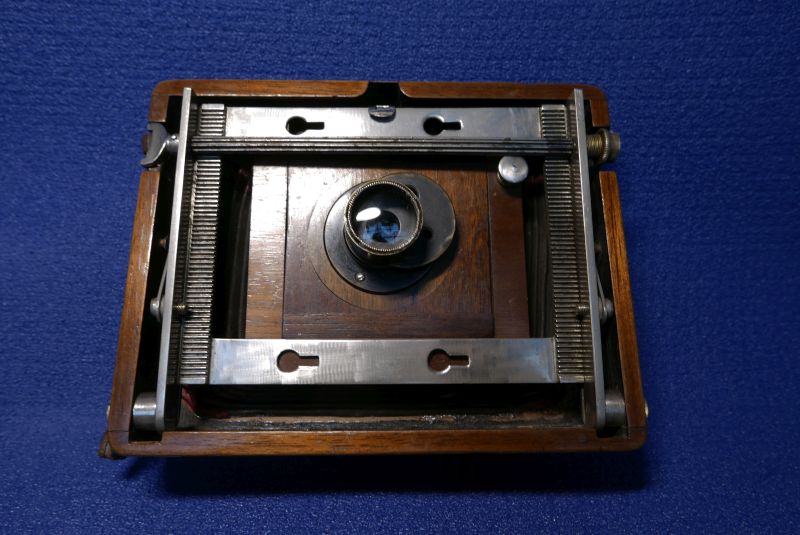

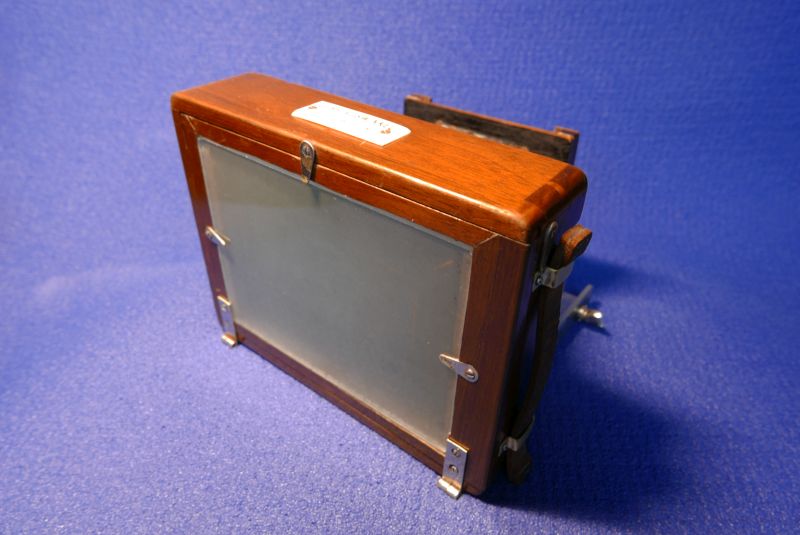

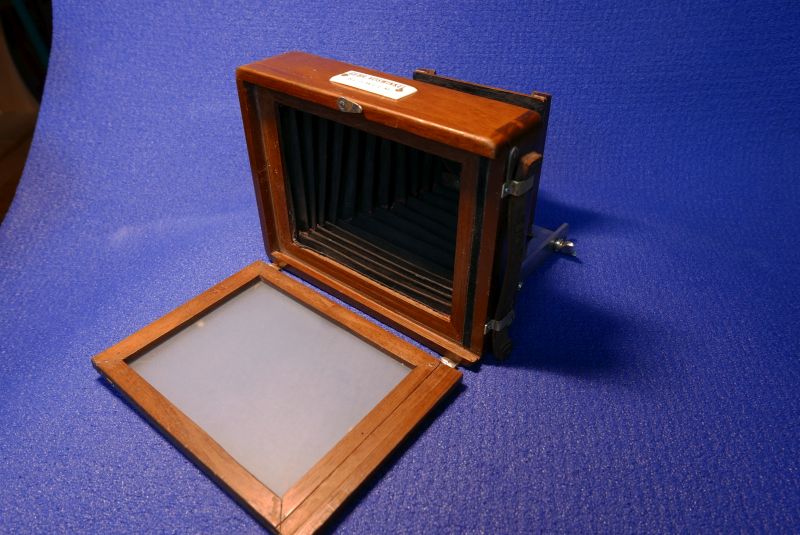

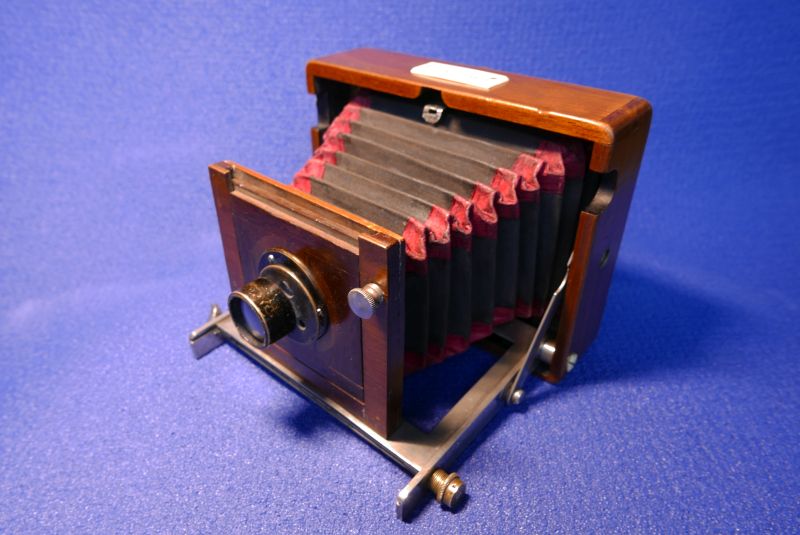

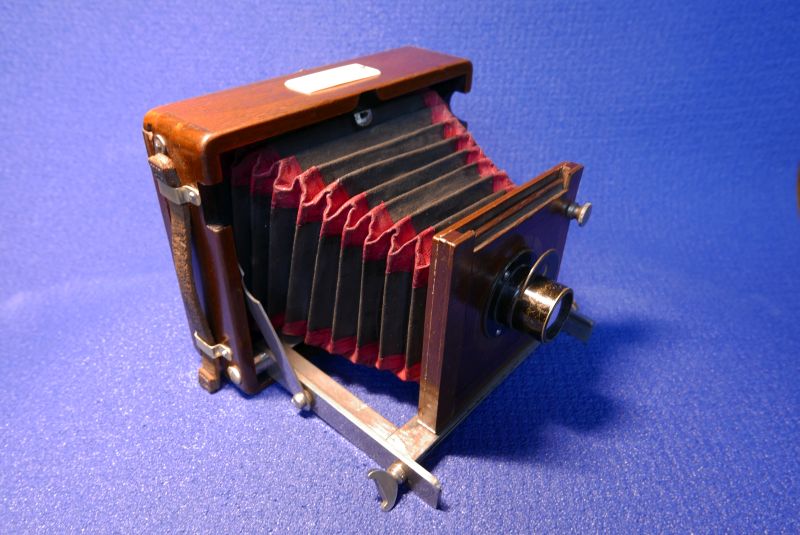

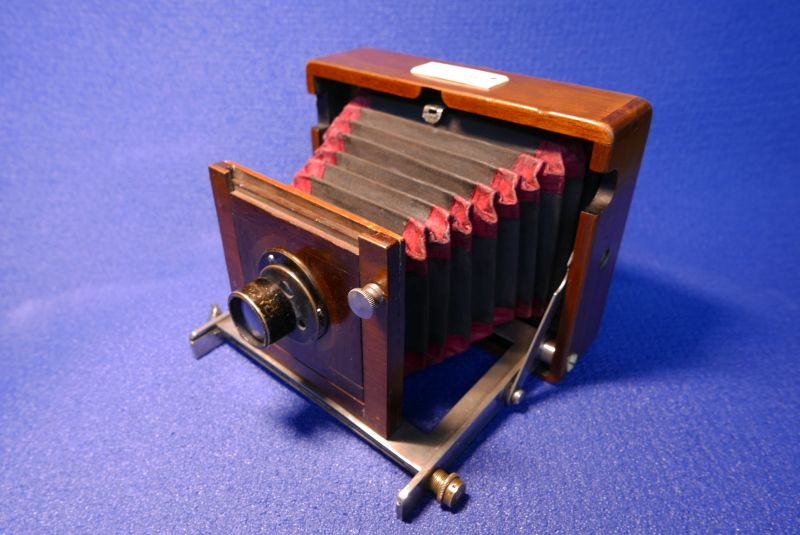

Und hier nun das Endergebnis


Gruss an alle,
Freier-Sascha

Zuletzt bearbeitet am 10.02.19 16:37

Datei-Anhänge
P1030268.jpg P1030268.jpg (148x)

Mime-Type: image/jpeg, 89 kB

P1030269.jpg P1030269.jpg (148x)

Mime-Type: image/jpeg, 98 kB

P1030270.jpg P1030270.jpg (149x)

Mime-Type: image/jpeg, 90 kB

P1030271.jpg P1030271.jpg (157x)

Mime-Type: image/jpeg, 90 kB

P1030272.jpg P1030272.jpg (133x)

Mime-Type: image/jpeg, 95 kB

P1030273.jpg P1030273.jpg (147x)

Mime-Type: image/jpeg, 94 kB

P1030274.jpg P1030274.jpg (140x)

Mime-Type: image/jpeg, 100 kB

P1030275.jpg P1030275.jpg (135x)

Mime-Type: image/jpeg, 97 kB

P1030277.jpg P1030277.jpg (147x)

Mime-Type: image/jpeg, 98 kB

P1030276.jpg P1030276.jpg (142x)

Mime-Type: image/jpeg, 92 kB

P1030278.jpg P1030278.jpg (149x)

Mime-Type: image/jpeg, 109 kB

P1030279.jpg P1030279.jpg (151x)

Mime-Type: image/jpeg, 107 kB

P1030280.jpg P1030280.jpg (129x)

Mime-Type: image/jpeg, 109 kB

P1030281.jpg P1030281.jpg (152x)

Mime-Type: image/jpeg, 99 kB

P1030282.jpg P1030282.jpg (138x)

Mime-Type: image/jpeg, 104 kB

P1030283.jpg P1030283.jpg (127x)

Mime-Type: image/jpeg, 109 kB

P1030284.jpg P1030284.jpg (117x)

Mime-Type: image/jpeg, 90 kB

P1030285.jpg P1030285.jpg (107x)

Mime-Type: image/jpeg, 92 kB

P1030286.jpg P1030286.jpg (103x)

Mime-Type: image/jpeg, 84 kB

P1030287.jpg P1030287.jpg (90x)

Mime-Type: image/jpeg, 87 kB

P1030288.jpg P1030288.jpg (90x)

Mime-Type: image/jpeg, 102 kB

P1030289.jpg P1030289.jpg (93x)

Mime-Type: image/jpeg, 111 kB

P1030291.JPG P1030291.JPG (99x)

Mime-Type: image/jpeg, 123 kB

P1030290.JPG P1030290.JPG (107x)

Mime-Type: image/jpeg, 114 kB

P1030292.JPG P1030292.JPG (85x)

Mime-Type: image/jpeg, 104 kB

P1030293.JPG P1030293.JPG (97x)

Mime-Type: image/jpeg, 127 kB

P1030294.JPG P1030294.JPG (88x)

Mime-Type: image/jpeg, 121 kB

P1030295.JPG P1030295.JPG (94x)

Mime-Type: image/jpeg, 89 kB

P1030296.JPG P1030296.JPG (91x)

Mime-Type: image/jpeg, 109 kB

P1030297.JPG P1030297.JPG (93x)

Mime-Type: image/jpeg, 122 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


10.02.19 10:32
gewa13

BZF-Meister

10.02.19 10:32
gewa13

BZF-Meister

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Moin Sascha,

Ist die schöne Kamera jetzt lichtdicht? Was für einen Klebstoff nimmt man für den Balgen?

... und herzlichen Dank für´s Zeigen.

Liebe Grüße Gerhard

10.02.19 15:56
Freier-Sascha

BZF-Meister

10.02.19 15:56
Freier-Sascha

BZF-Meister

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Hallo Gerhard,

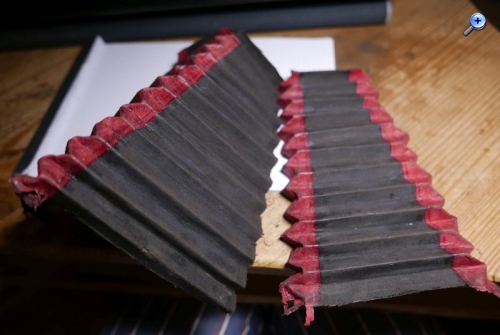

wie schon im Kapitel "Extrem(ver)fall: Contessa und Wünsche Knox" beschrieben, verwende ich für den Balgen einen Knochenleim, den ein Bekannter selbst zusammengerührt hat. Leider habe ich jetzt kaum mehr etwas übrig - aber für diesen Balgen hat es zum Glück noch gereicht.
Der Balgen ist sicherlich nicht 100% lichtdicht. Das war auch nicht das Ziel. Ich habe nur die Originalteile die vorhanden waren verwendet. Um ihn lichtdicht zu bekommen müsste ich, nach entsprechenden Tests, mit lichtdichten Stoff innen noch flicken. Aber wie gesagt, das Ziel war alles Original zu belassen.
Gruss
Freier-Sascha

Zuletzt bearbeitet am 10.02.19 15:56

10.02.19 17:28
Michael-J.

BZF-Meister

10.02.19 17:28
Michael-J.

BZF-Meister

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Hallo,
echt toll gemacht, Lichtdicht müsste der Balgen ja nur zum Fotografieren sein, ich knipse zwar auch gerne mal mit den Sammlerstücken, aber man muss es ja nicht übertreiben , sieht auf jeden Fall toll aus, und macht sich bestimmt schön in deiner Sammlung.

01.12.23 14:25
janbe

BZF-Einsteiger

01.12.23 14:25
janbe

BZF-Einsteiger

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Die Kamera haben Sie sehr gut restauriert und besonders die Verwendung der alten Teile ist vorbildlich.
Nur der Hersteller der Kamera stimmt nicht. Aber das liegt an Abring, dessen falsche Zuordnung in seinen Katalogbüchern sich seit Jahrzehnten bei mehreren Kameras fortsetzt und immer wieder zitiert zur "Wahrheit" wird.
Ich habe mehrere ähnliche Kameras mit den Zahnstangen als "Laufboden", aber leider ohne die Angabe des Gebrauchsmusters 17641, die auf Ihrer Kamera zu finden ist. Jetzt weiß ich endlich sicher, wer die hergestellt hat. denn dieses Gebrauchsmuster wurde 1893 an den Görlitzer Kamerahersteller Krecker & Ehrentraut vergeben, in dessen Katalog von 1894 die Kamera auch abgebildet ist.
Als Redakteur der Sammlerzeitschrift "Photo Antiquaria" wollte ich schon immer über diesen Kameratyp schreiben. Das von Ihnen entdeckte Gebrauchsmuster gibt mir jetzt eine solide Basis dafür.
Ich wäre Ihnen sehr dankbar, wenn Sie mir ein Detailfoto mit dem Gebrauchsmuster schicken könnten. (beenken@club-daguerre.de)

01.12.23 20:23
Freier-Sascha

BZF-Meister

01.12.23 20:23
Freier-Sascha

BZF-Meister

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Ja Hallo, das sind ja Neuigkeiten....
Dennoch besitzen manche dieser Kameras Objektive oder Rückteile von Gaertig & Thiemann....Die Verbindung zu Wünsche ist auch noch unklar.

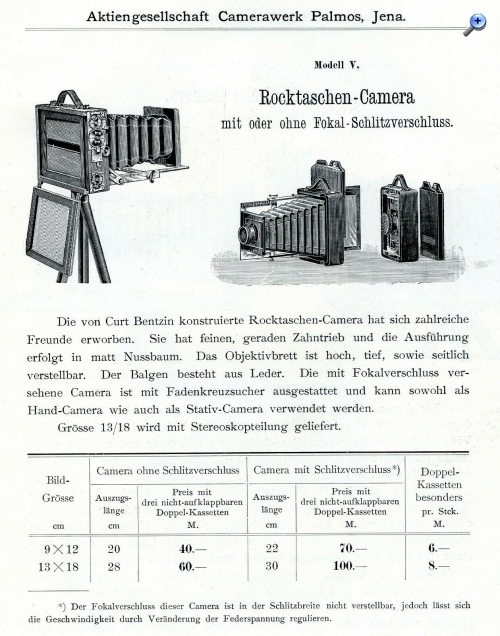

Ich habe Aufnahmen von inzwischen 37 Exemplaren dieses Kamera-Typs gesammelt (auch welche mit eingebauten Schlitzverschluss vor der Platte, Stereo-Versionen und verschiedene Grössen bis hin zu 10x15), aber natürlich keine Bildrechte daran...

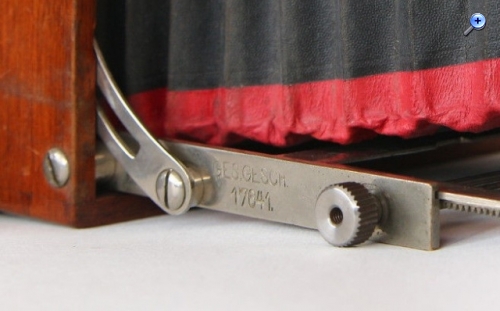

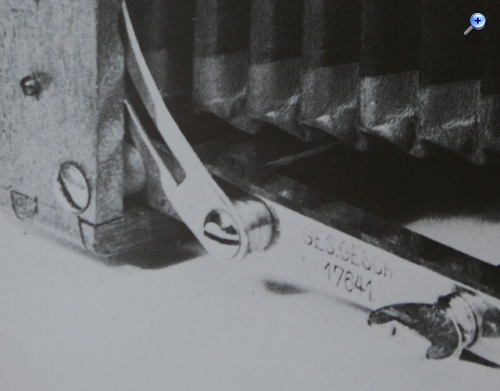

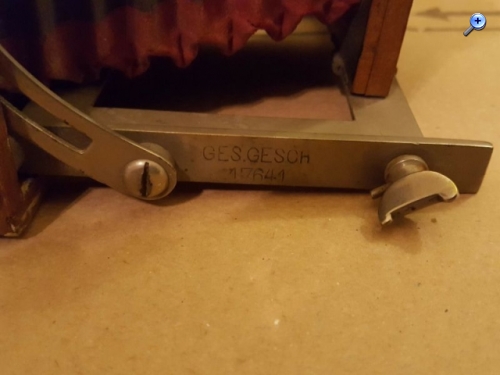

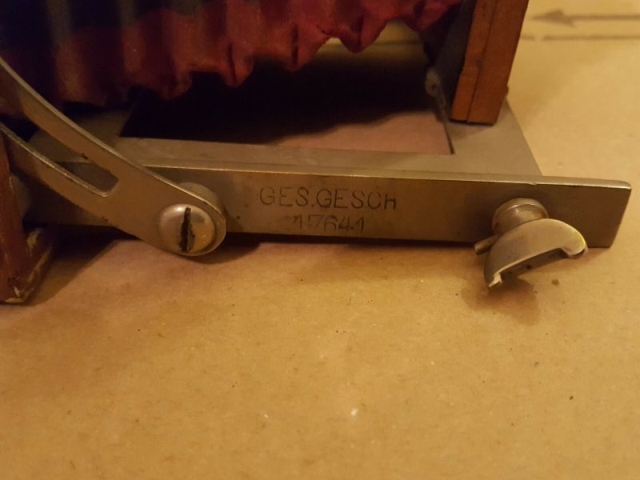

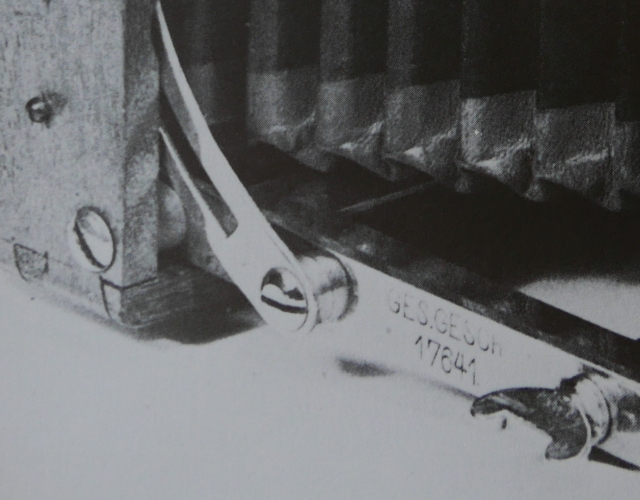

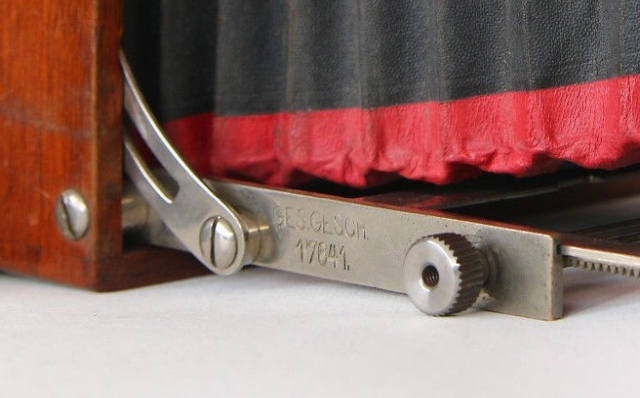

Meine Kamera hat nicht die Gravur "Ges. Gesch. 17641". Diese findet man nur bei manchen Exemplaren mit geschwungenen Spreizen:

Gruss
Sascha Frei

Zuletzt bearbeitet am 01.12.23 20:30

Datei-Anhänge
Handkamera mit Wünsche Rectigraph No. 1 c 7.jpg Handkamera mit Wünsche Rectigraph No. 1 c 7.jpg (12x)

Mime-Type: image/jpeg, 139 kB

Laufbodenkamera 9x12 cc 1.jpg Laufbodenkamera 9x12 cc 1.jpg (7x)

Mime-Type: image/jpeg, 147 kB

P1140459.jpg P1140459.jpg (10x)

Mime-Type: image/jpeg, 191 kB

17.12.23 11:52
janbe

BZF-Einsteiger

17.12.23 11:52
janbe

BZF-Einsteiger

Re: Neues Projekt fertig: Handkamera von Gaertig & Thiemann

Vielen Dank für die Bilder mit dem Gebrauchsmuster.
Zu Emil Wünsche ist zu sagen, dass er gelernter Kaufmann war (bis 1888 Prokurist bei Unger & Hoffmann) und 1889 in Dresden ein "Spezial-Geschäft für Fach- und Amateur-Photographen" eröffnete. Die Kameras, die er anfangs verkaufte bezog er von Fremdfirmen, so von Hüttig und auch von Krecker & Ehrentraut. 1891 brachte er als erste eigene Kamera die Magazinkamera "Mars" heraus, die der Tischler Paul Förster für ihn fertigte, dessen Werkstatt Wünsche 1895 als "Fabrik" übernahm.
Es passt also zu Wünsche, dass er die Rocktaschenkamera von Krecker & Ehrentraut bezog und unter eigenem Namen als "Piccolo" verkaufte. Da Krecker & Ehrentraut gute geschäftliche Kontakte nach Frankreich hatte - er vertrieb unter Anderem Objektive von Clement & Gilmer - ist es nicht verwunderlich, dass erstaunlich oft seine Rocktaschenkamera in Frankreich auftaucht.
(Näheres zu Wünsche ist dem Sonderheft des Club Daguerre zu entnehmen, dass über Lindemanns Buchhandlung zu haben ist.)
