[ iIa ] Ernemann Miniatur-Klapp Kamera 2. Modell Plattenformat 4,5 x 6 cm
Hallo zusammen,
es wird die Ernemann Miniatur-Klapp Kamera mit dem Plattenformat 4,5 x 6 cm vorgestellt. Es handelt sich um das zweite Modell aus den Produktionsjahren 1924-1925 mit der Seriennummer: 1038960

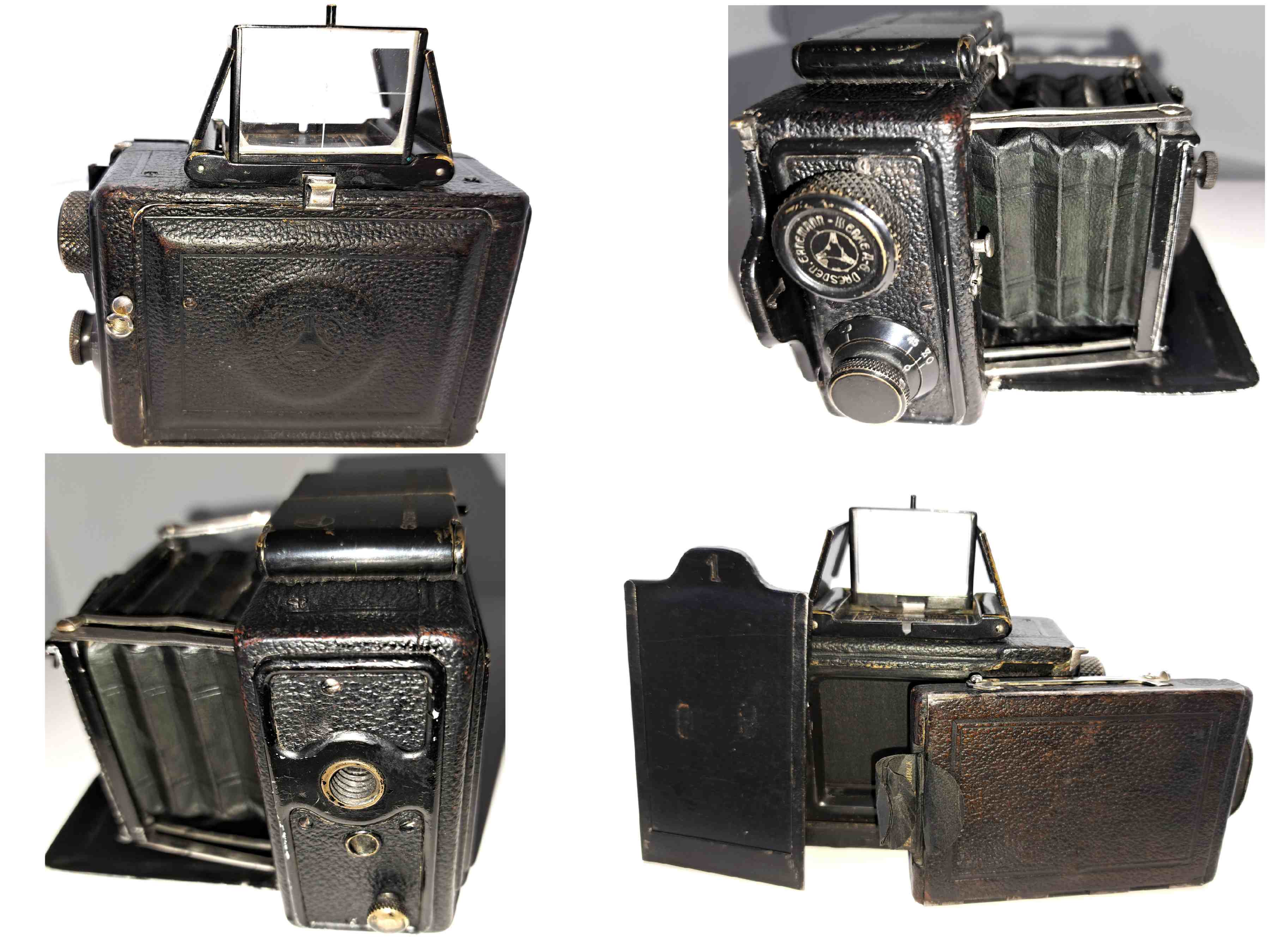

Gehäuse: Lederbezogener Metallkörper, sehr kompakt mit einem Gewicht von ca. 650 g.

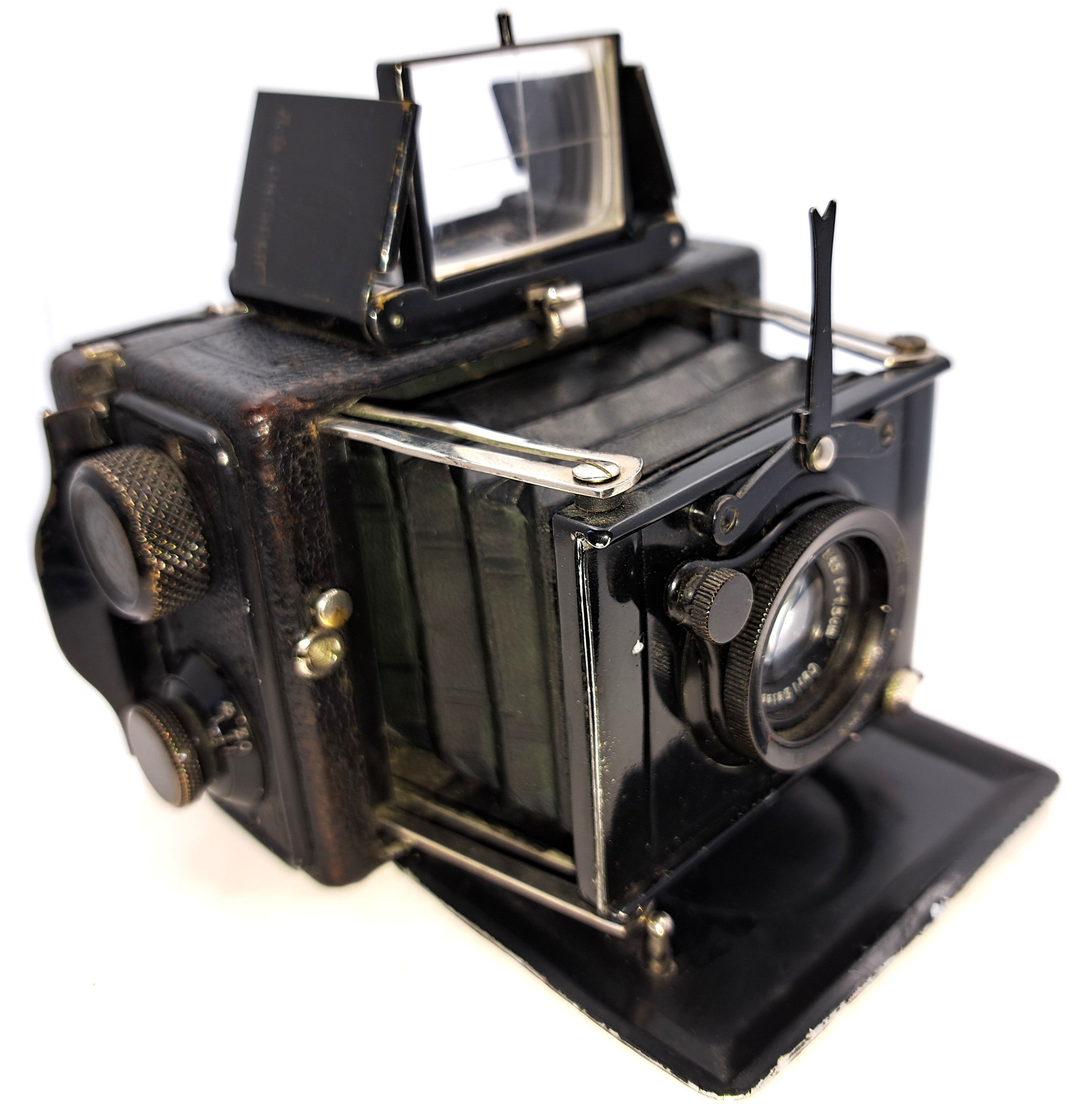

• Spreizenmechanik: Seitliche, klappbare Metallstreben (Spreizen) verbinden das Gehäuse mit der Objektivstandarte. Sie spannen beim Öffnen gleichzeitig den ledernen Lichtbalgen.
• Automatische Arretierung: Das Objektiv steht sofort parallel zur Filmebene und ist unendlich-scharfgestellt.
• Kompaktheit: Im geschlossenen Zustand schützt die Klappe das Objektiv und den Verschluss. Die Kamera lässt sich extrem flach zusammenlegen und passt oft in eine Manteltasche.
Sucher • Newton Sucher mit geteilter Klappe
Objektiv und Fokussierung • Carl Zeiss Jena Tessar 1:4,5 f=7,5 cm, Nr. 512832 • Helikoidfokussierung (Schneckengang) ist präzise, feinfühlig) und bewegt das Objektiv zur Fokussierung
Vereinfachter Verschluss bis 1/1000 • Der Ernemann Schlitzverschluss ist einer der elegantesten und zugleich technisch raffiniertesten Verschlüsse der deutschen Laufbodenkameras um 1900–1925. Er arbeitet nach dem Prinzip des vertikal wandernden Schlitzvorhangs
Meine kleine Ernemann ist in einem außergewöhnlich gutem Zustand. Der Balgen ist intakt und lichtdicht. Das Schneckengang des Objektivs fokussiert sehr geschmeidig. Der Schlitzverschluss funktioniert reibungslos, lässt sich spannen und auslösen. Leider fehlt der Rücken. Stattdessen ist sie mit einem Planfilmhalter und einer bestückten Packfilmkassette ausgestattet.
Ich traue mich nicht, die Einstellungen des Schlitzverschlusses auszuprobieren. Vielleicht kennt sich jemand damit aus und kann mir die Reihenfolge der Einstellungen erkären. Auf der rechten Seite sind zwei Knöpfe, einer mit einer Skala und der obere zum Spannen. Auf der linken Seite ist ein kleinerer Knopf mit Federmechanismus.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmente davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Ernemann Miniatur-Klapp Kamera 2. Modell Plattenformat 4,5 x 6 cm
Hallo Ingrid,
Glückwunsch zu der schönen Kamera – schön, dass der Verschluss noch läuft!
Ich hätte noch ein paar Anmerkungen/Ergänzungen:
irifue:Selbstkassierender Klappmechanismus
Was ist damit gemeint? (Autokorrektur?)
irifue:• Automatische Arretierung: Sobald die Frontklappe vollständig geöffnet ist, rasten die Spreizen ein. Das Objektiv steht sofort parallel zur Filmebene und ist unendlich-scharfgestellt.
Die Frontklappe ist aber nicht mit der Spreizenmechanik verbunden, sie hat eine reine Schutzfunktion. Vermutlich ist der Objektivträger gemeint.
irifue:Vereinfachter Verschluss bis 1/1000
Vereinfacht insofern, als der Verschluss des 1. Modells als kürzeste Zeit noch die 1/2500 (!) besaß. Dass man den Zeitenumfang reduziert hat, lässt sich vermutlich mit mangelnder Zuverlässigkeit der ganz kurzen Zeiten erklären. Das hat Ernemann auch bei den Schlitzverschlüssen anderer Modelle so gemacht.
irifue:Er arbeitet nach dem Prinzip des horizontal wandernden Schlitzvorhangs
Korrektur: Der Schlitzverschluss läuft vertikal ab.
irifue:Ich traue mich nicht, die Einstellungen des Schlitzverschlusses auszuprobieren. Vielleicht kennt sich jemand damit aus und kann mir die Reihenfolge der Einstellungen erkären. Auf der rechten Seite sind zwei Knöpfe, einer mit einer Skala und der obere zum Spannen. Auf der linken Seite ist ein kleinerer Knopf mit Federmechanismus.

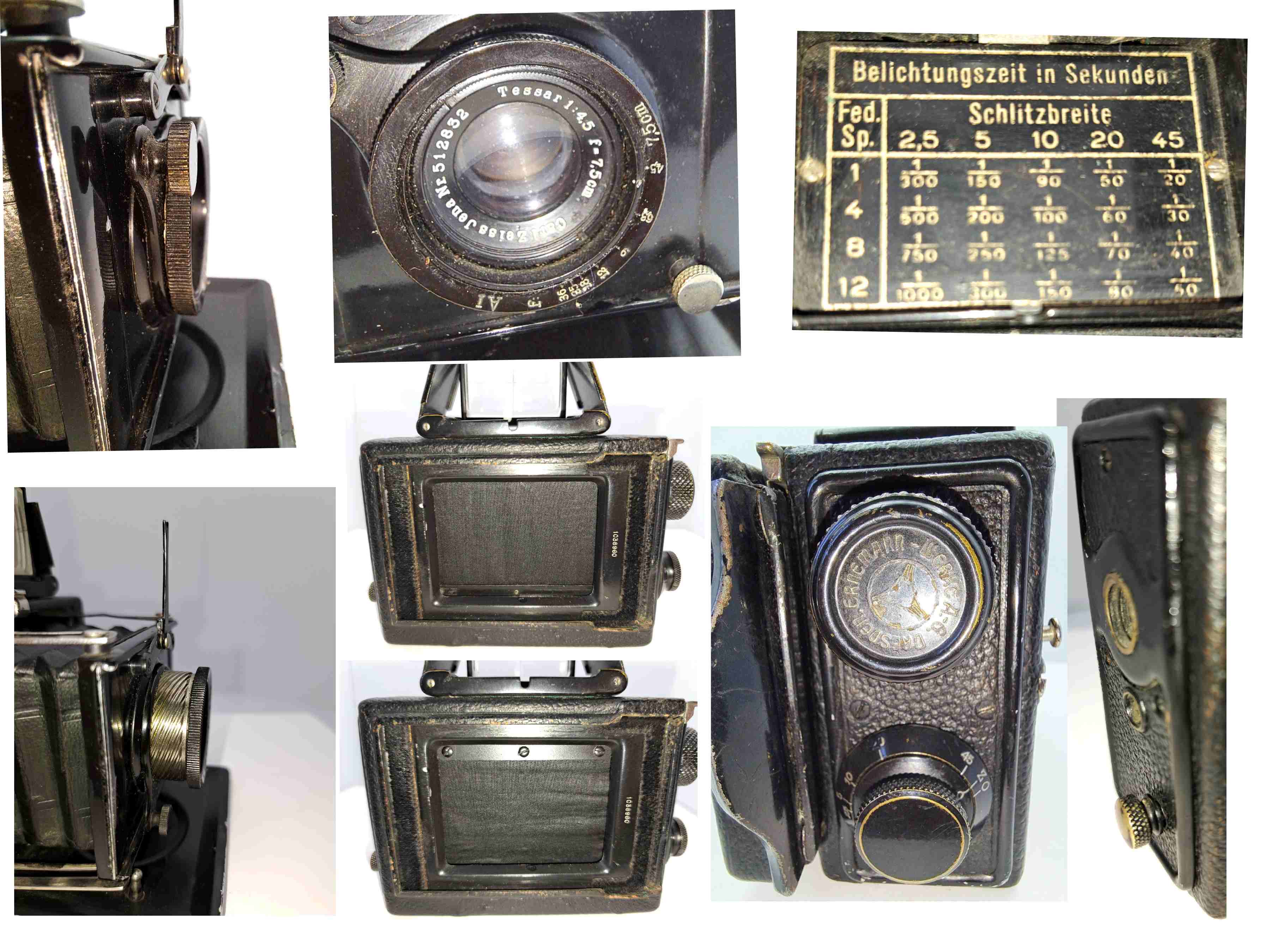

Die Verschlusszeiten ergeben sich aus der Kombination der Einstellungen von Federspannung und Schlitzbreite, die Kombinationen sind aus der Tabelle ersichtlich. Die Schlitzbreite wird mit dem großen Drehknopf eingestellt. Der kleine Drehknopf ist für die Federspannung zuständig, daneben müsste sich ein kleines Fenster mit einer Skala für die Werte befinden, außerdem ein Hebel, mit dem der Verschluss entspannt werden kann. Ich habe nur das 1. Modell und kann es am neueren Modell nicht direkt nachvollziehen, das Prinzip sollte aber ähnlich sein. (Die Kamera am besten im ungespannten Zustand lagern.) Vermutlich sind die kurzen Verschlusszeiten, die mit höherer Federspannung realisiert werden, heute zuverlässiger als die langen.
Re: Ernemann Miniatur-Klapp Kamera 2. Modell Plattenformat 4,5 x 6 cm
Hallo Jan,
da hatte ich mich falsch ausgedrückt. Ich hatte den Schlitzverschluss in Zeitlupe aufgenommen und die Bewegung ist natürlich von oben nach unten - also vertikal. Natürlich ist der Objektivträger gemeint - danke für deine Korrektur. Die Frontklappe ist nur eine Abdeckung.
Vor lauter Begeisterung für diese kleine funktionierende Kamera bin ich etwas über das Ziel hinausgaloppiert.
Ich habe die Angaben korrigiert, damit nicht falsche Beschreibungen von Google oder KI übernommen werden.
