Hallo zusammen,

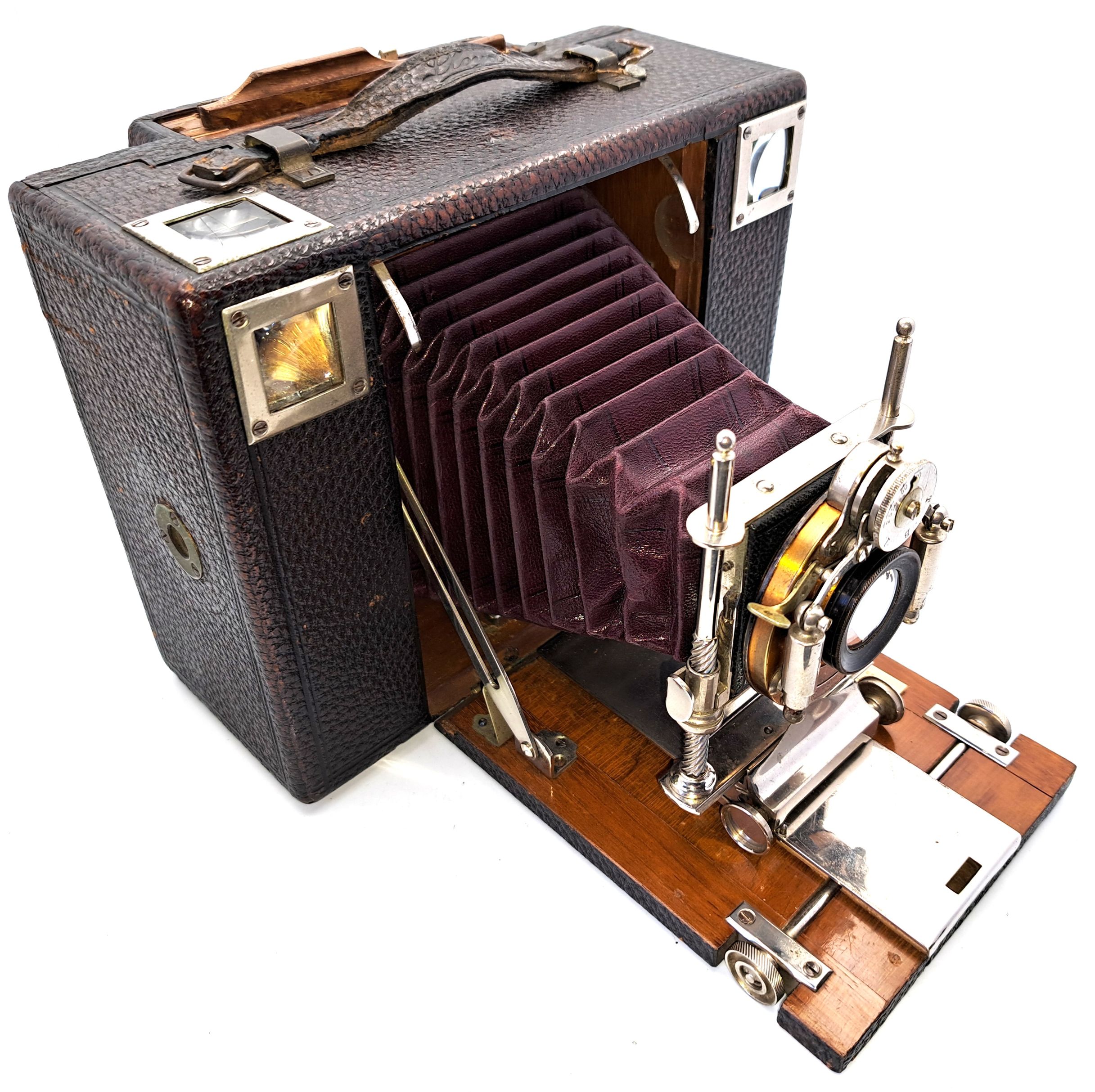

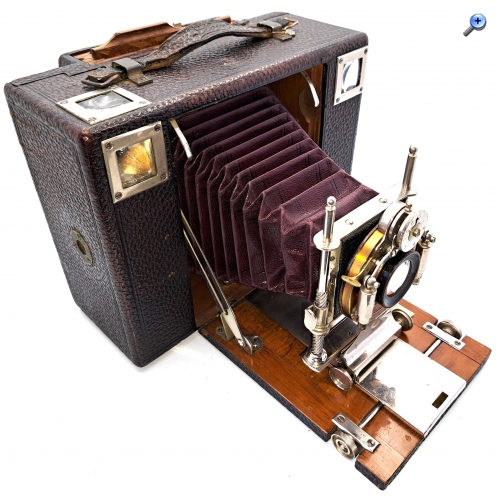

heute möchte ich die Hüttig Lloyd * Modell VI, 9x12 für Platte und Film, Seriennr. 9800L, mit Rückteil für Platten vorstellen.

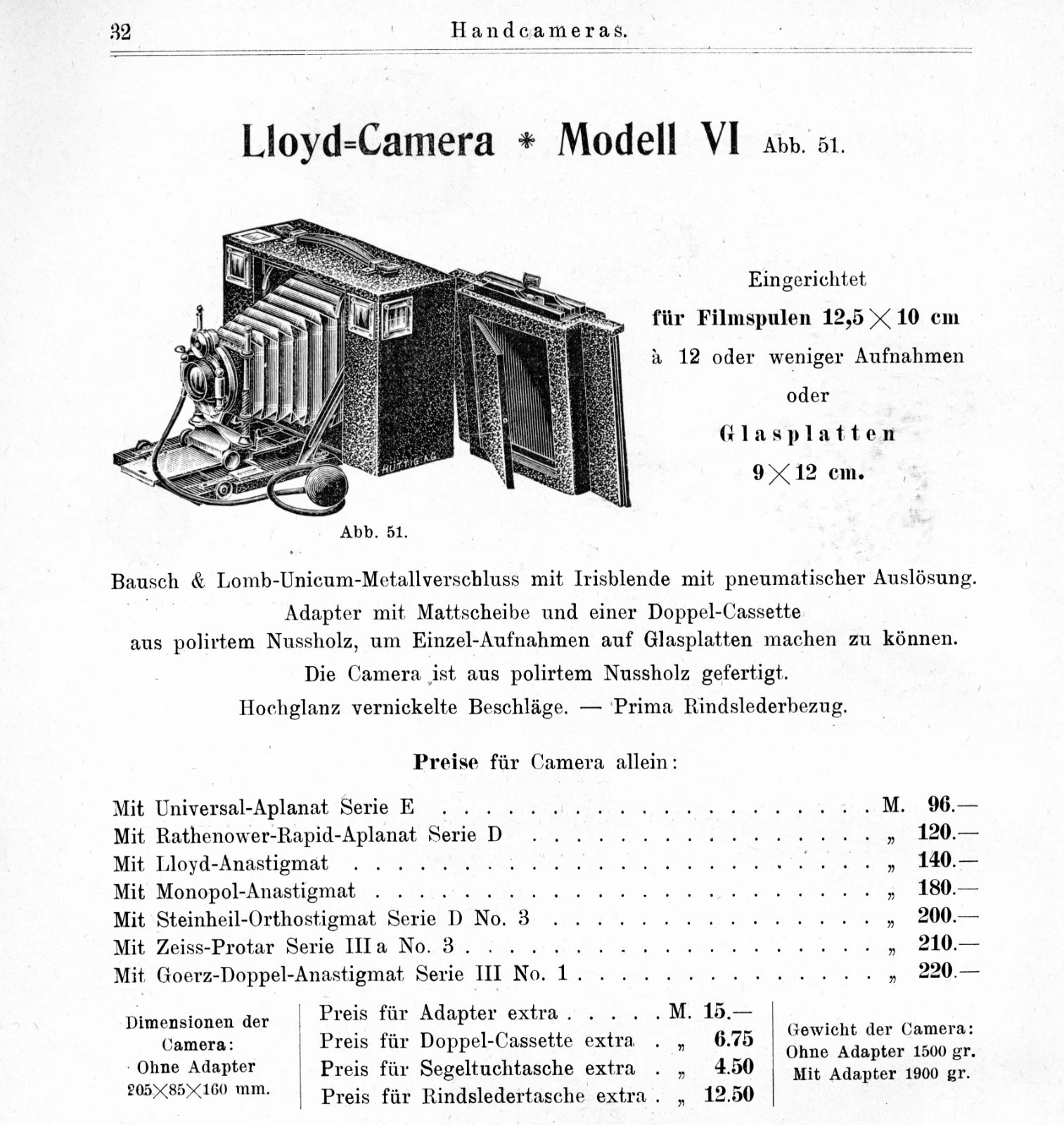

Das Baujahr ist ca. 1902 (Katalogseite Haake & Albers 1902/03)




Eingerichtet für Filmspulen 12,5x10cm

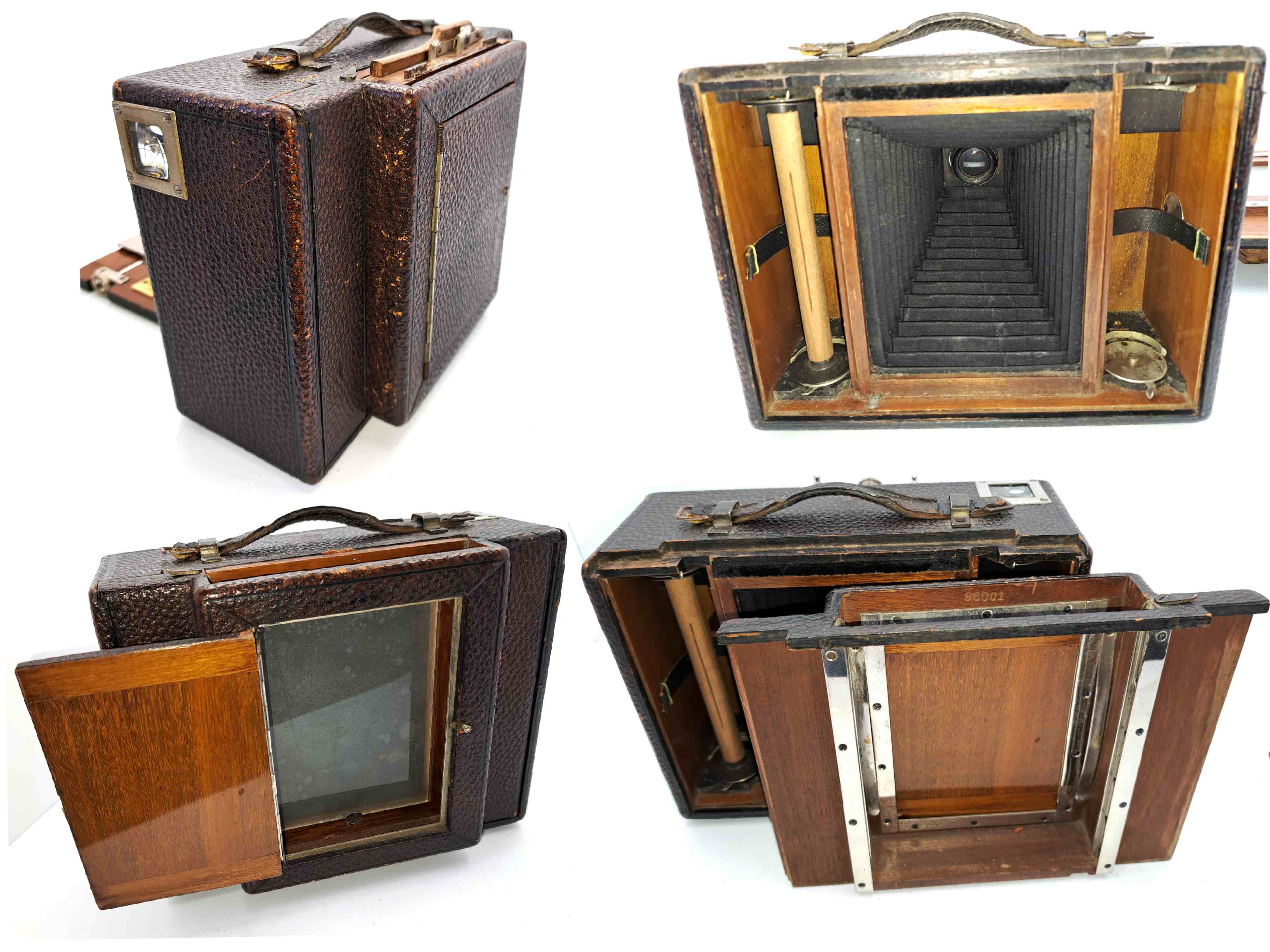

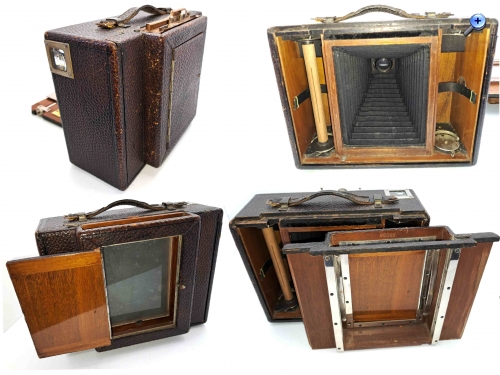

Mit Adapter für Glasplatten 9x12 cm

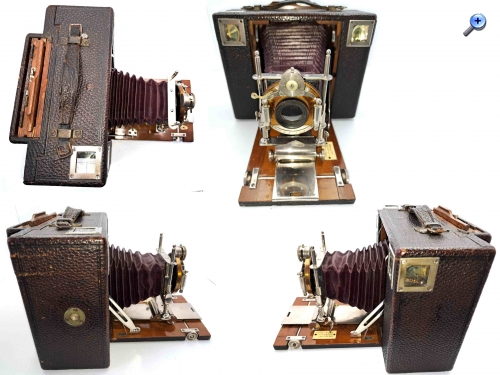

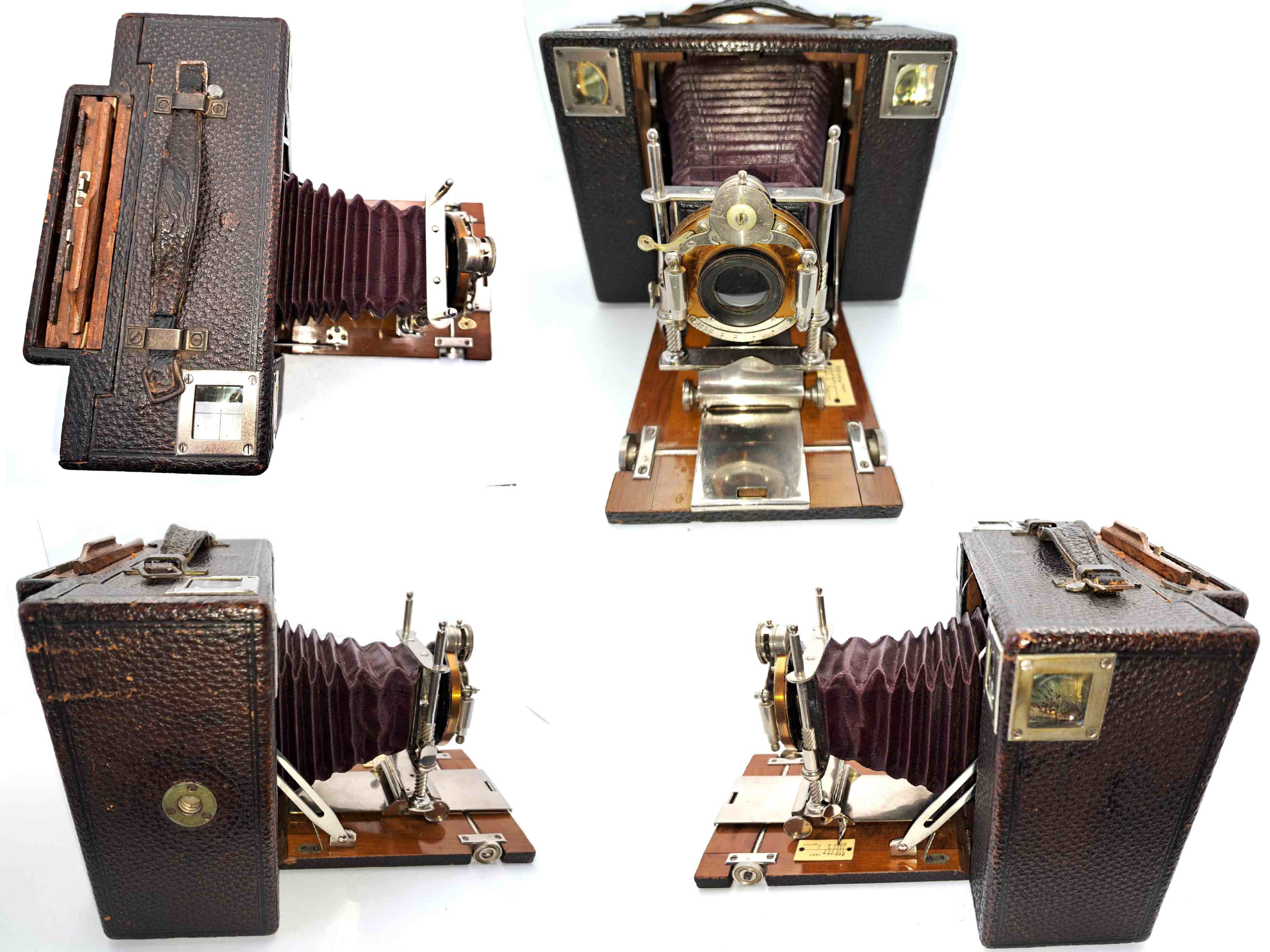

Gehäuse
• Gehäuse aus poliertem Nussholz mit Rindsleder bezogen
• Der Tragriemen mit Lloyd-Prägung trägt noch eine Zoll-Plombe – wahrscheinlich für den Export gedacht
• Entfernungsskala Meter und Feet
• rechts und links Brillantsucher eingelassen für Hoch- und Querformat
• alle Beschläge sind hochglanzvernickelt
Ähnlichkeit mit der Kodak Cartridge Nr. 4 ist unverkennbar

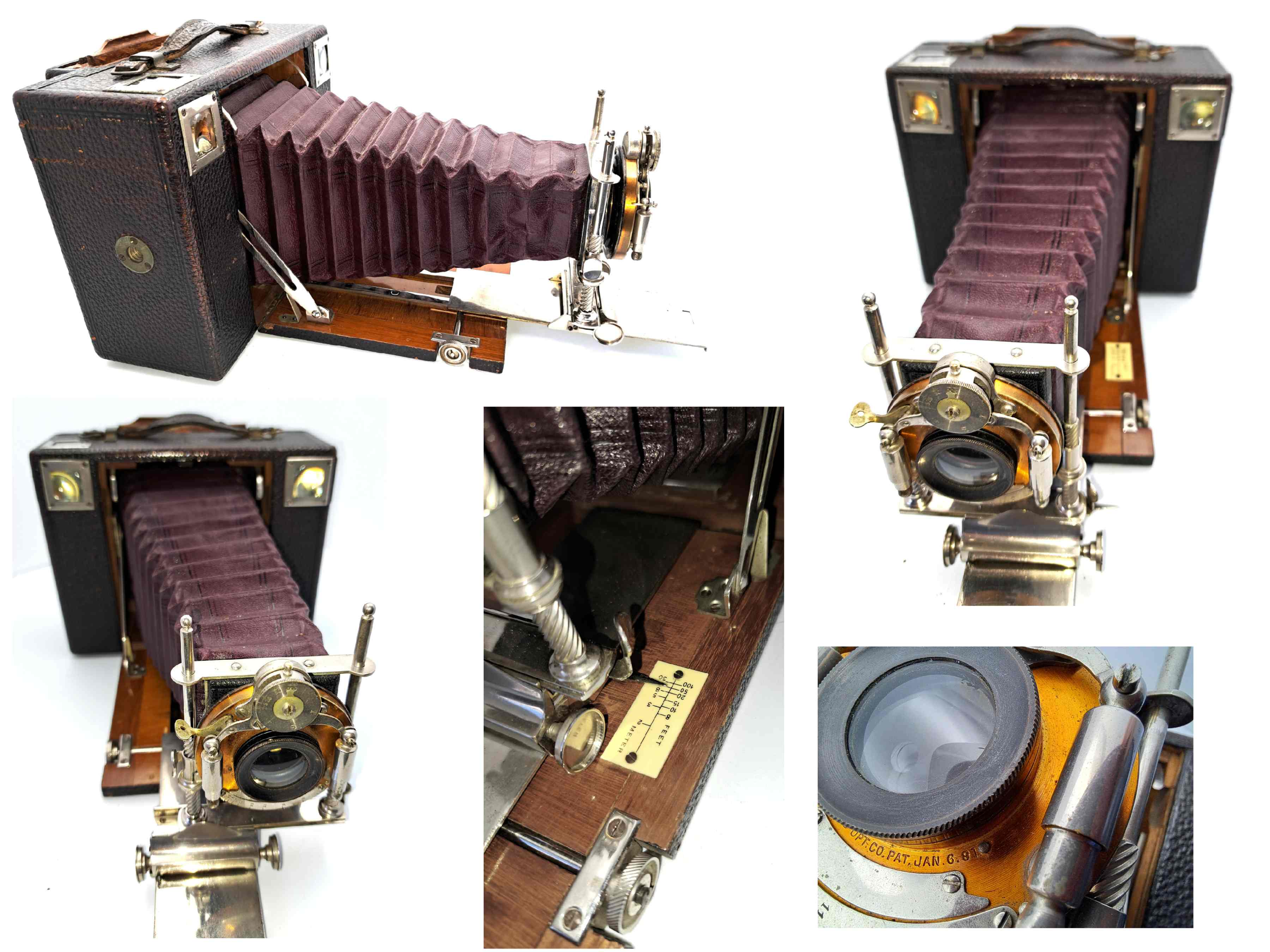

Objektiv und Verschluss
• Aplanat 1:6, F= ca.16 cm
• Bausch&Lomb Unicum- Metallverschluss mit Irisblende mit pneumatischer Auslösung
• Patent 6. Januar 91


Standarte, Standartenführung und Objektivplatte
• Standartenführungen sind vernickelt und mit spiraliger Riffelung versehen
• Objektivplatte ist beledert und mit zwei vernickelten Metallschienen in der Standartenführung verankert und kann vertikal verstellt werden
• Am Laufschlitten befindet sich auf der linken Seite ein kleiner Hebel, der beim Eindrücken die horizontale Verstellung ermöglicht

Balgen
• dunkelrotes feines Leder für doppelten Auszug

Spreizen
• mit drei Schrauben verankert
• obere und untere Hauptverschluss-Federn




Laufboden
• Aus poliertem Nussholz, auf der Unterseite mit Rindsleder bezogen
• Doppelter Auszug über zwei Rändelschrauben zu bedienen, eine zum Feststellen und Lösen
• Breite vernickelte Laufschiene



Beste Grüße
Ingrid
