[ iIa ] Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Unbekannt 78 Platte im Verzeichnis
Hallo zusammen,

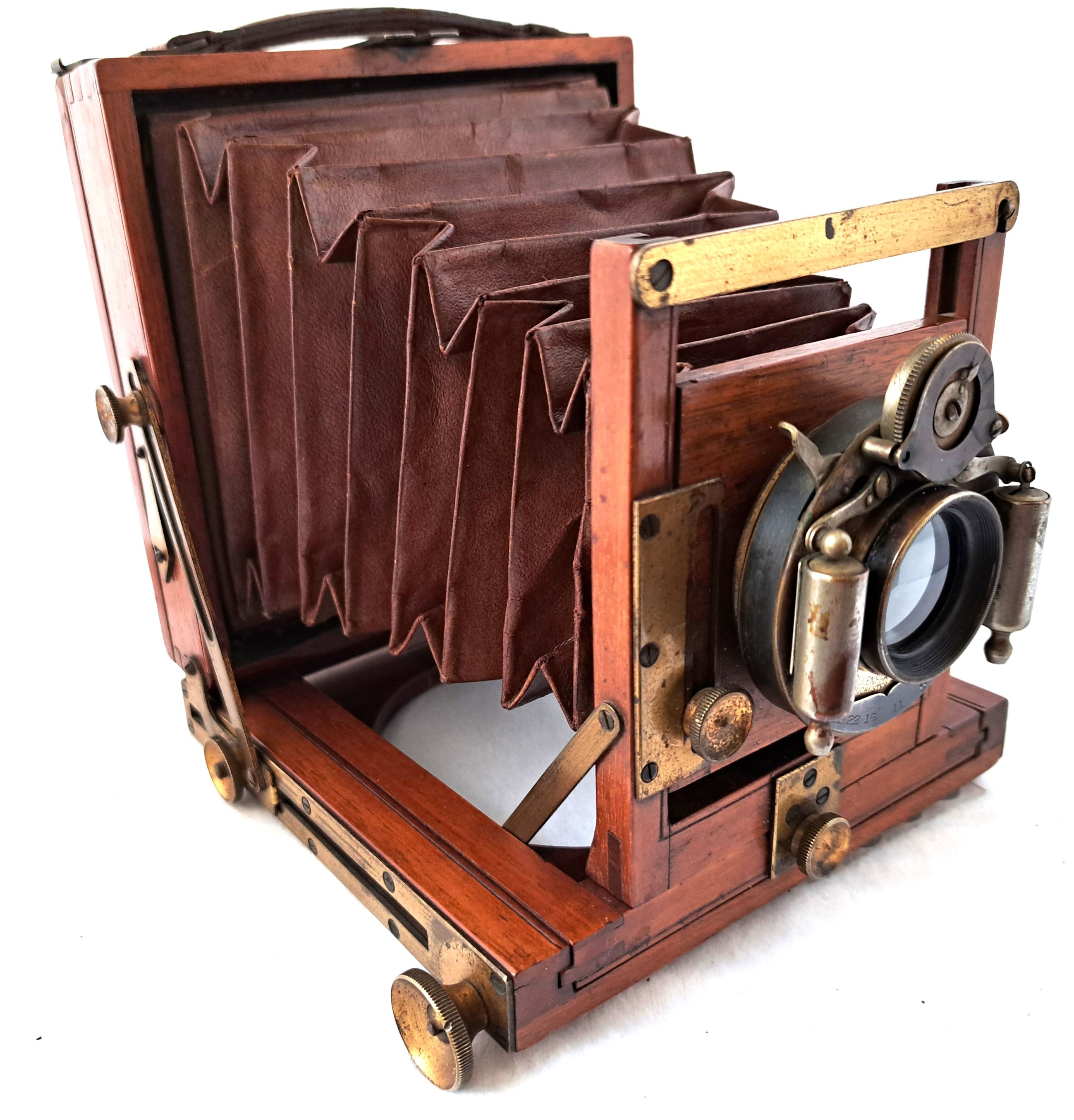

heute möchte ich eine kleine Reisekamera/Studiokamera mit quadratischem Gehäuse, dem Bildformat 8x10,5 und mit einem Objektiv von Rauber&Wollensak Opt.Co. Pat. 1990 Rochester N.Y. USA vorstellen. Ich hatte mir diese Plattenkamera aus Holz vor einiger Zeit zu reinen Dekozwecken gekauft, ihr wenig Beachtung geschenkt und mir auch keine Gedanken über Alter und Herkunft gemacht. Ich habe einen Thread von Rainer gefunden, der mich ermutigt hat, diese kleine Kamera im Forum vorzustellen.
Rainer: Thread 18.01.22: Ich bin auch der Meinung, dass es gerade bei den frühen Kameras diese Mischkonstruktionen in großer Zahl gab. Hier im Forum war und ist das immer wieder mal ein Thema. Es ist ja aus meiner Sicht nicht wirklich ein großes Problem, wenn man die Oldtimer teilweise nicht exakt zuordnen kann. Die Kameras haben sicher damals brav ihren Dienst getan. Wir heute können uns an den diversen Varianten erfreuen.

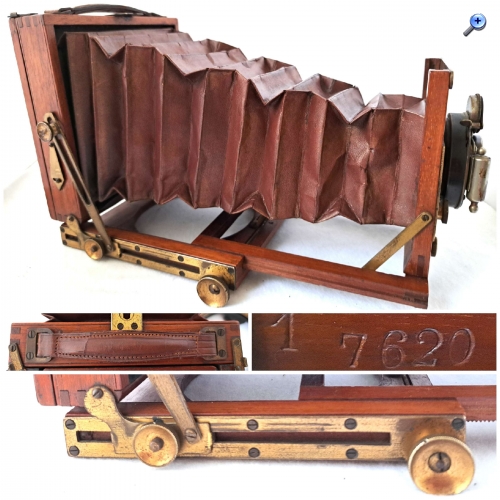

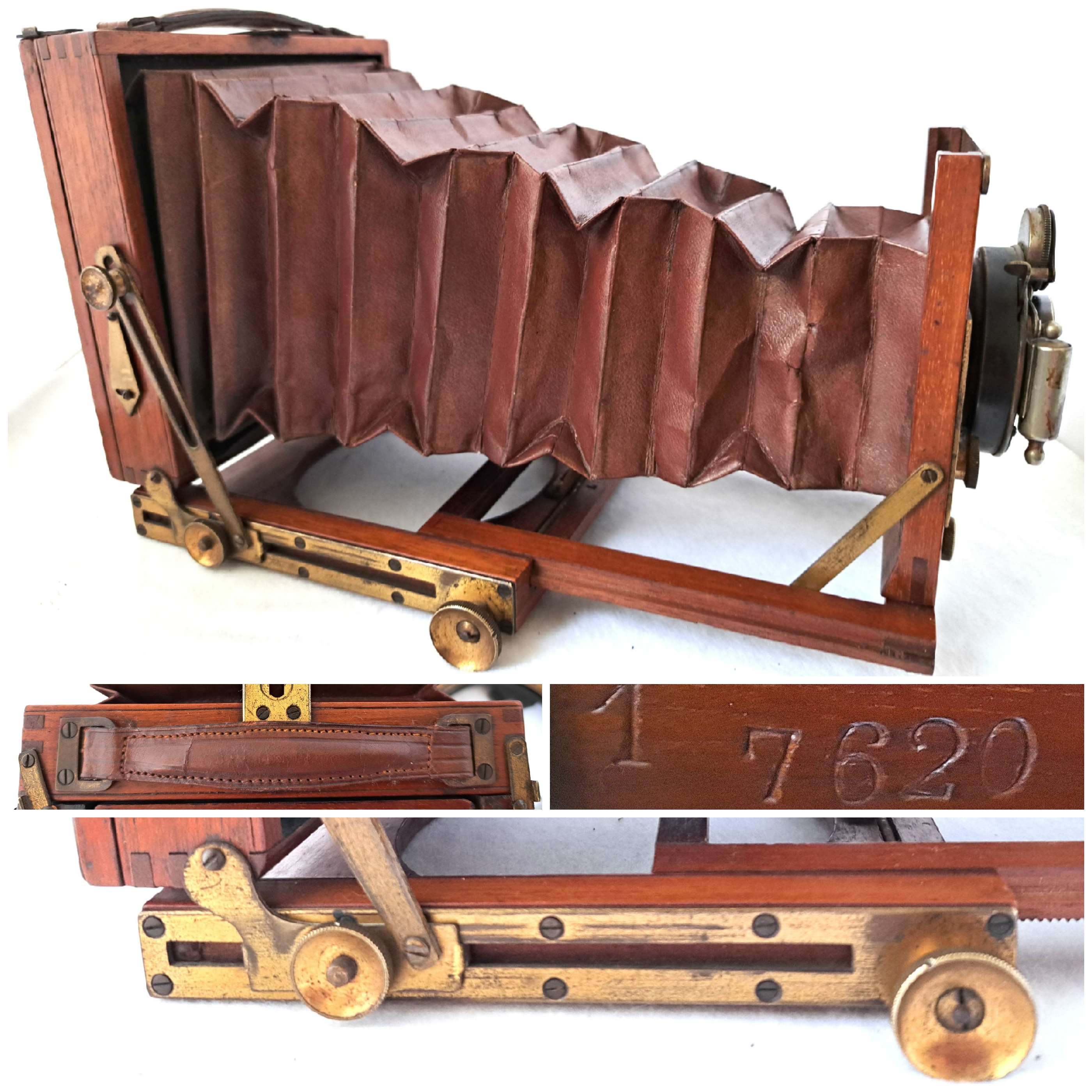

Für eine Reisekamera/Studiokamera hat sie ein recht kleines Format. Am unteren Gehäuserand ist eine Seriennummer eingestanzt. Mittels Rändelschraube über einen Zahntrieb offenbart diese Kleine ihre wahre Größe, wenn der Laufboden auf die doppelte Länge herausgefahren wird. Das Gehäuse, Laufboden, Laufschlitten und Standarte sind, wie ich vermute, aus Mahagoni und erkennbar an der rötlichen Farbe der unlackierten Ausfräsungen für den Laufschlitten. Der Objektivträger ist auch aus Holz gefertigt und in die Standarte durch Fräsung eingepasst. Er wird durch Lösen der Rändelschraube vertikal verschoben. Die Rückwand kann über Rändelschrauben und eine Art Spreizen geneigt werden.

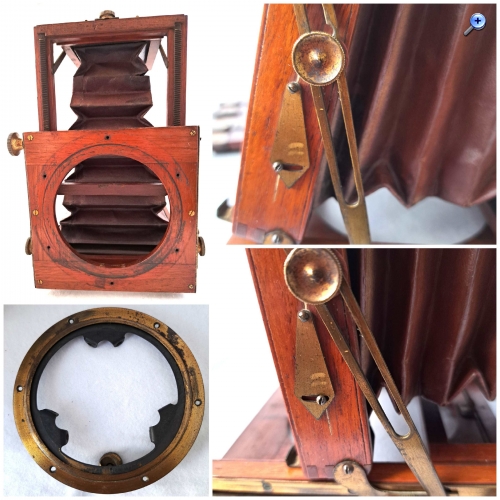

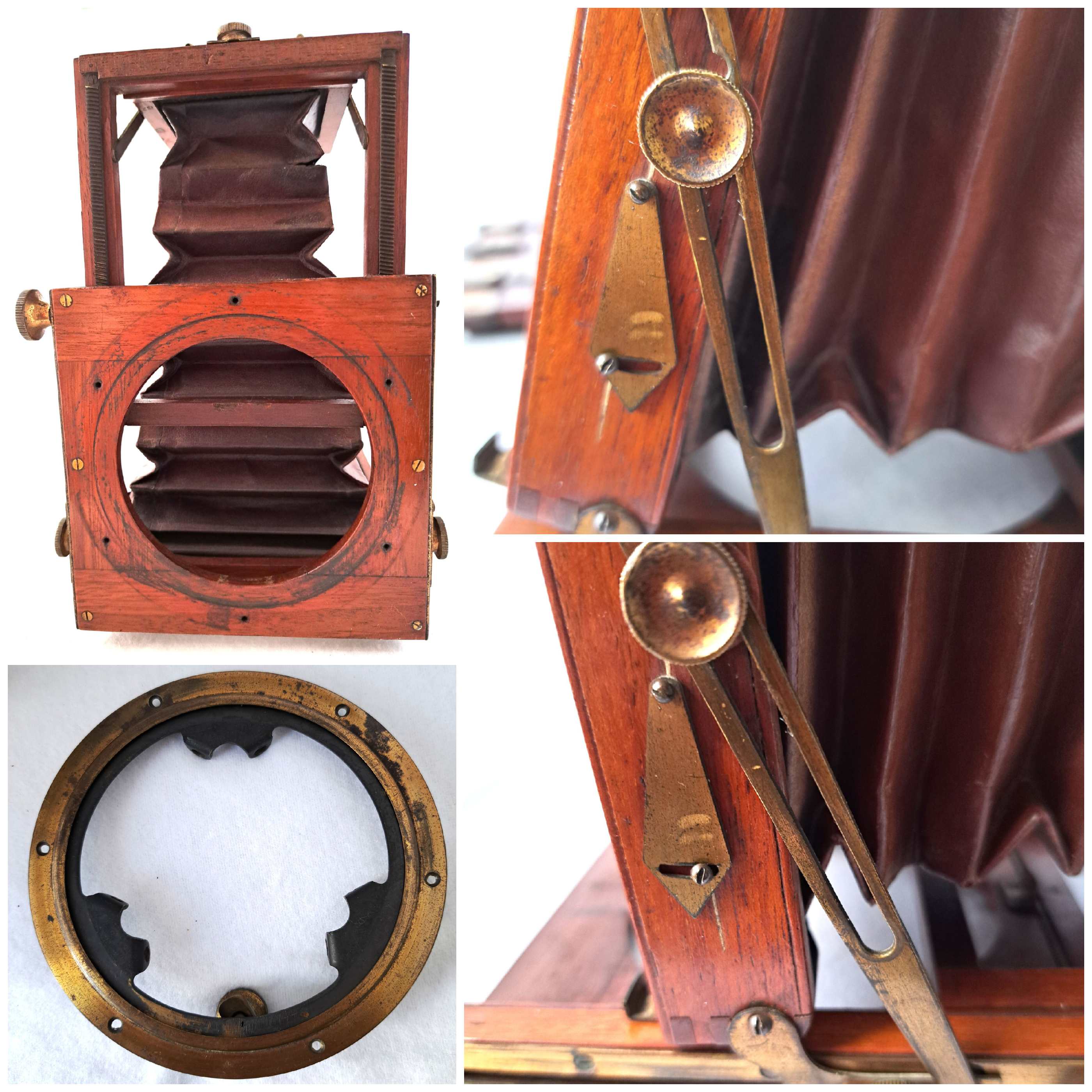

Auf der Unterseite ist eine kreisförmige Aussparung für die Aufnahme einer Drehschreibe, die an die Kamera angeschraubt und auf einem Stativ befestigt wird, sodass man die Kamera horizontal schwenken kann. Dies spricht eigentlich für eine Studiokamera mit festem Stativ.
An der rechten Seite der Rückwand befindet sich eine Art Lot, an der man die Neigung ablesen kann. Die Rückwand kann ebenfalls zurückgefahren werden.

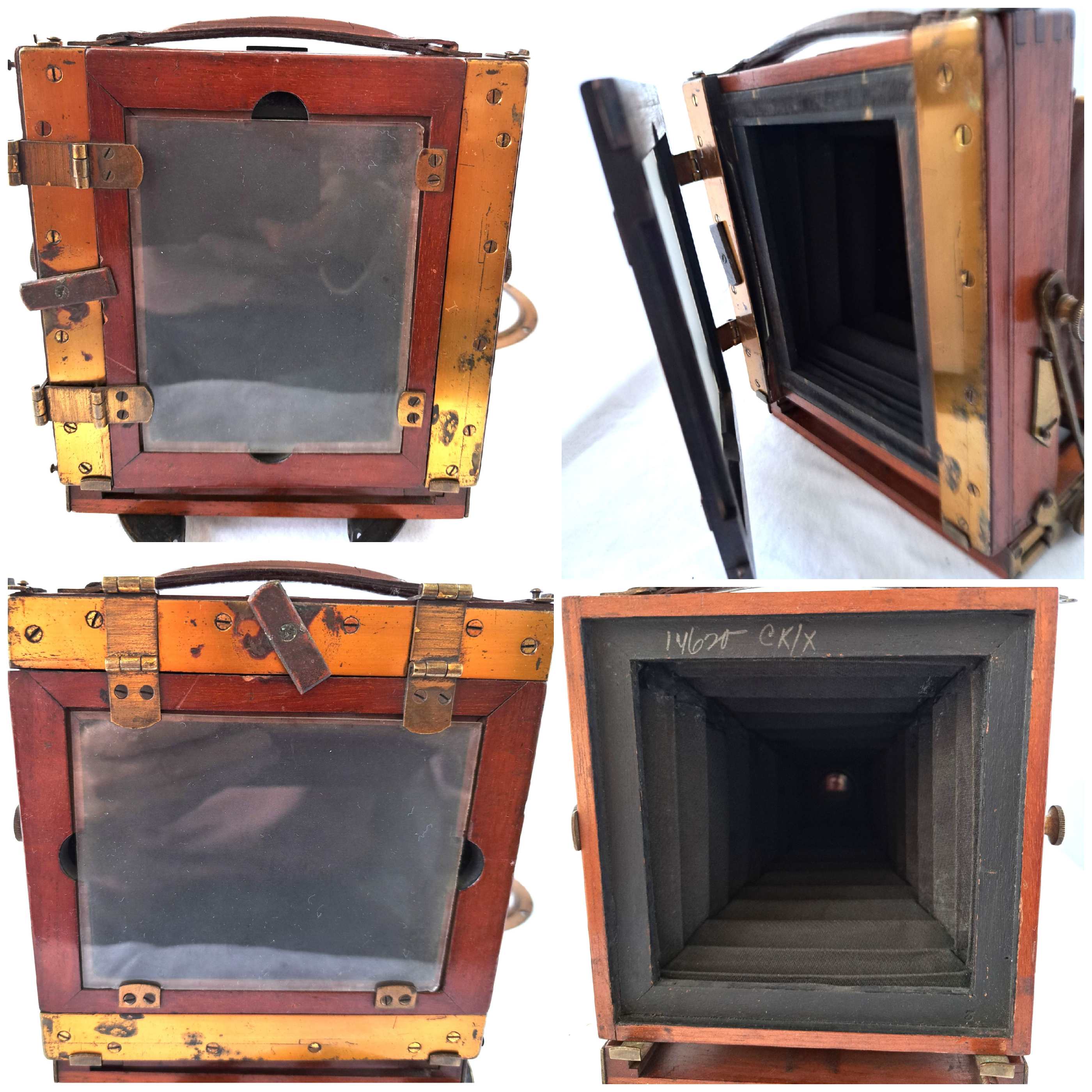

Die rückwertige Platte bietet Besonderheiten. Sie ist nicht eingeschoben, sondern wird eingehängt, entweder im Querformat oder Hochformat. Die Mattscheibe kann aufgeklappt werden. Ich vermute, dass es einen Adapter gibt, der eingehängt wird zur Aufnahme von Glasplatten.

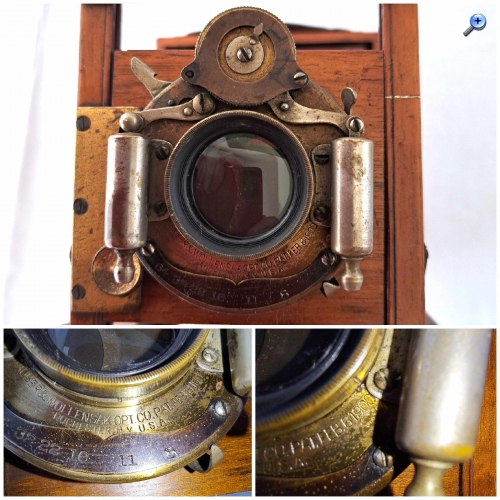

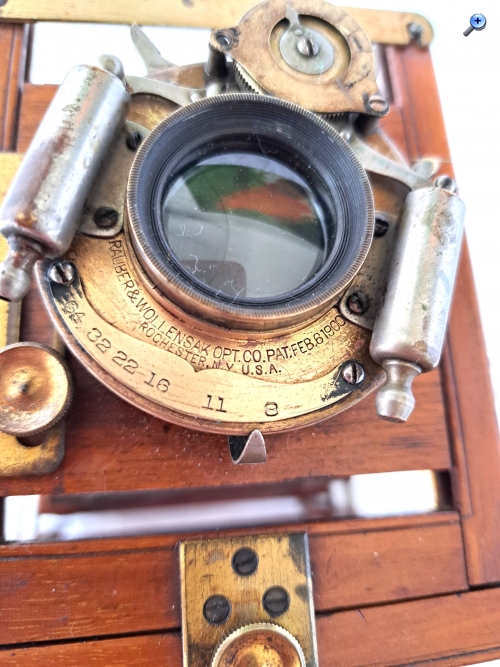

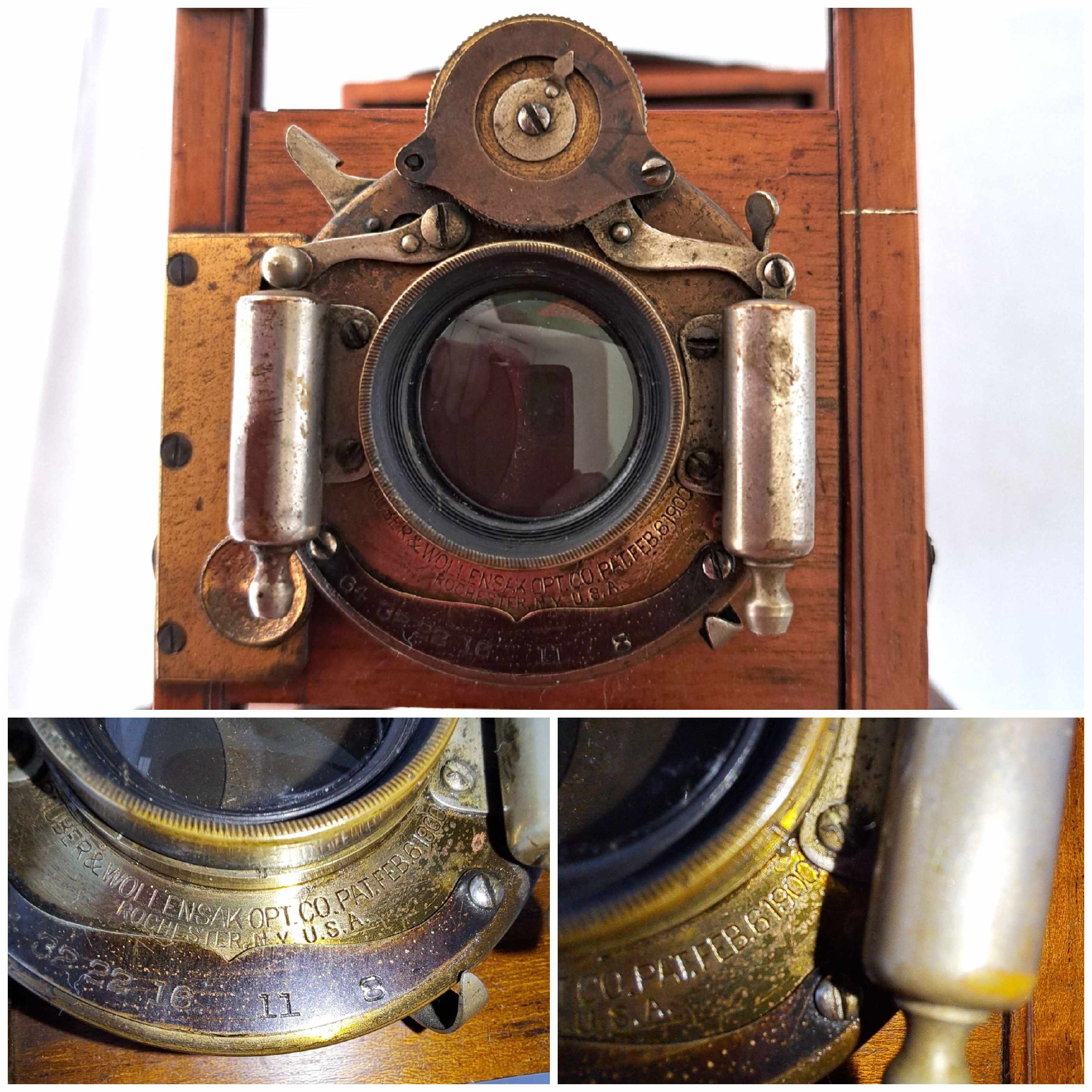

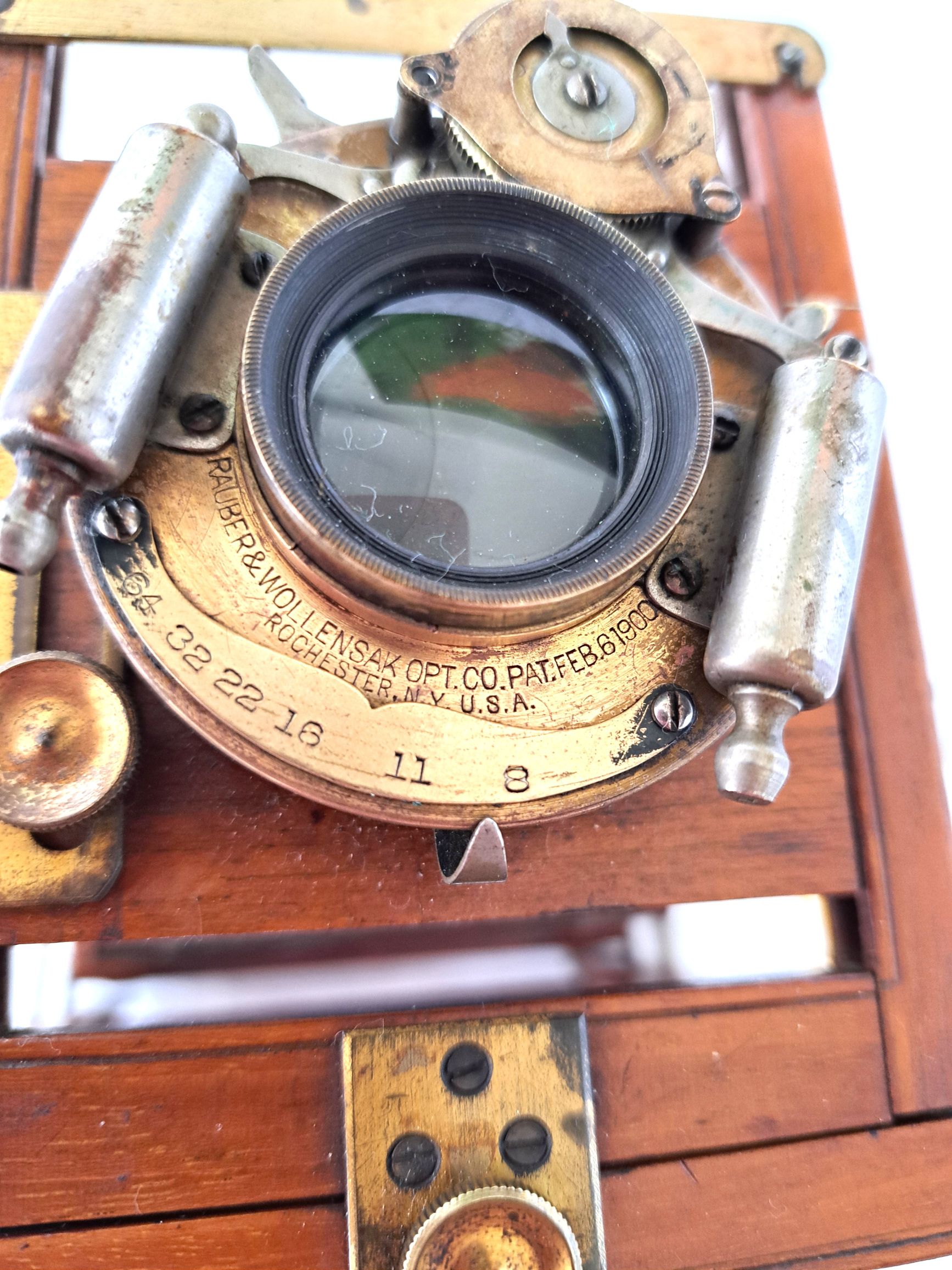

Der Verschluss des Objektives von Rauber&Wollensak - Patent 1900 - lässt sich noch bedienen. Ob die Zeiten stimmen, kann ich nicht beurteilen. Insgesamt benötigt das Objektiv eine gründliche Überarbeitung und Reinigung. Es gestaltet sich sehr schwierig, weil die kleinen Zylinder im Weg sind. Ich traue mir auch nicht zu, das Objektiv in Einzelteile zu zerlegen. Die Linse ist klar, hat keine Trübung oder Pilz.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmente davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Hallo Ingrid,

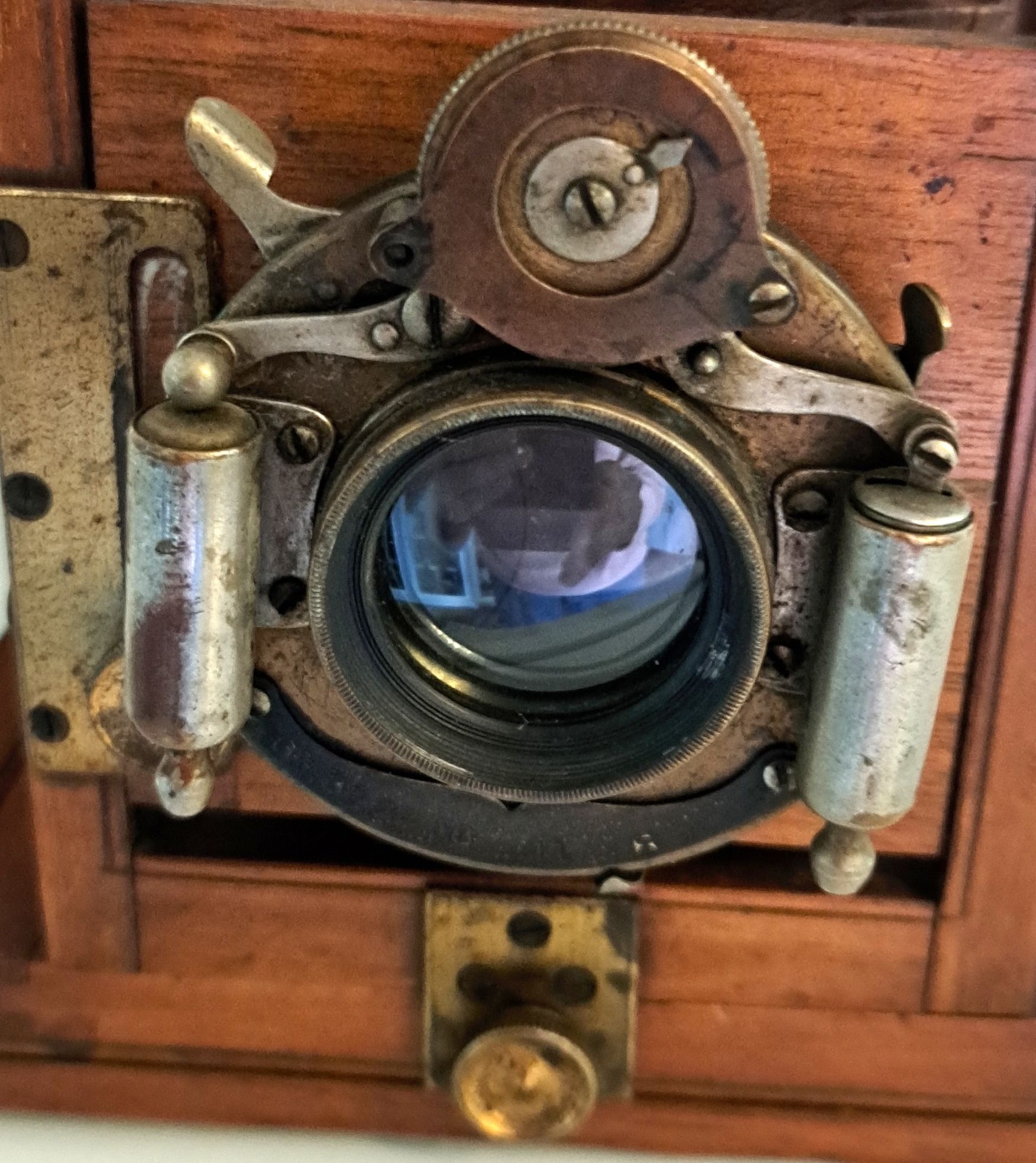

mir gefällt die Kamera. Wenn es bei der Reinigung der rund Frontplatte der Objektiveinheit geht: Die beiden Zylinder scheinen sich ja lösen zu lassen, sodass man die Oxydschicht am Messing besser abtragen kann.
Dabei würden die beiden Zylinder nur mit den jeweils 2 Schrauben zu lösen sein, die Zylinder selbst könnten an der Vermittlungsstangen verbleiben, wäre ein Versuch wert. Zumindest wird so ein großer Teil dieser Frontplatte zugänglich...
Ich nehme die Kamera jetzt als "unbekannt 78 Platte" auf.
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen

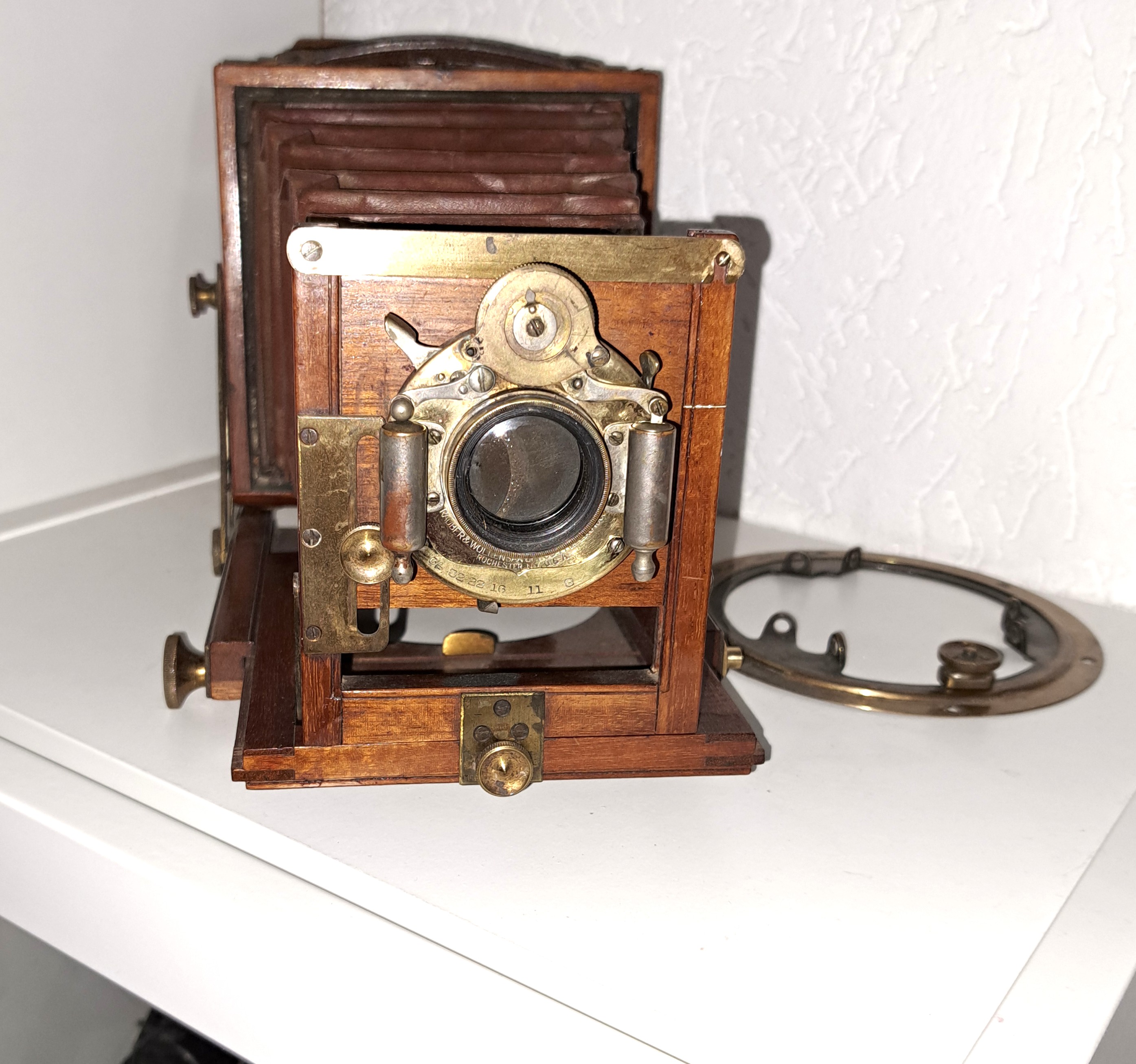

Hallo Ingrid ist der große Ring neben der Kamera das was ich vermute, ein Iris Ring um verschiedengroße Objektive zu halten ??? Dann ist er aber nicht für diese Kamera sondern für eine Studio Kamera
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Hallo Wolfgang,
dieser nebenliegende Ring war unten an der Kamera montiert, wahrscheinlich passend für ein Stativ. Dann hast du recht mit der Vermutung, dass es sich um eine Studiokamera handelt. Ich habe ihn nur entfernt, weil ich die Kamera mit ihm nicht hinstellen konnte. Vielen Dank für den Hinweis.
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Hallo Wolfgang,
mir war unbekannt, dass man in der Zeit der riesigen Studiokameras schon Objektivadapter benutzte. von modernen Kameras weiß ich das. Wieder etwas gelernt.

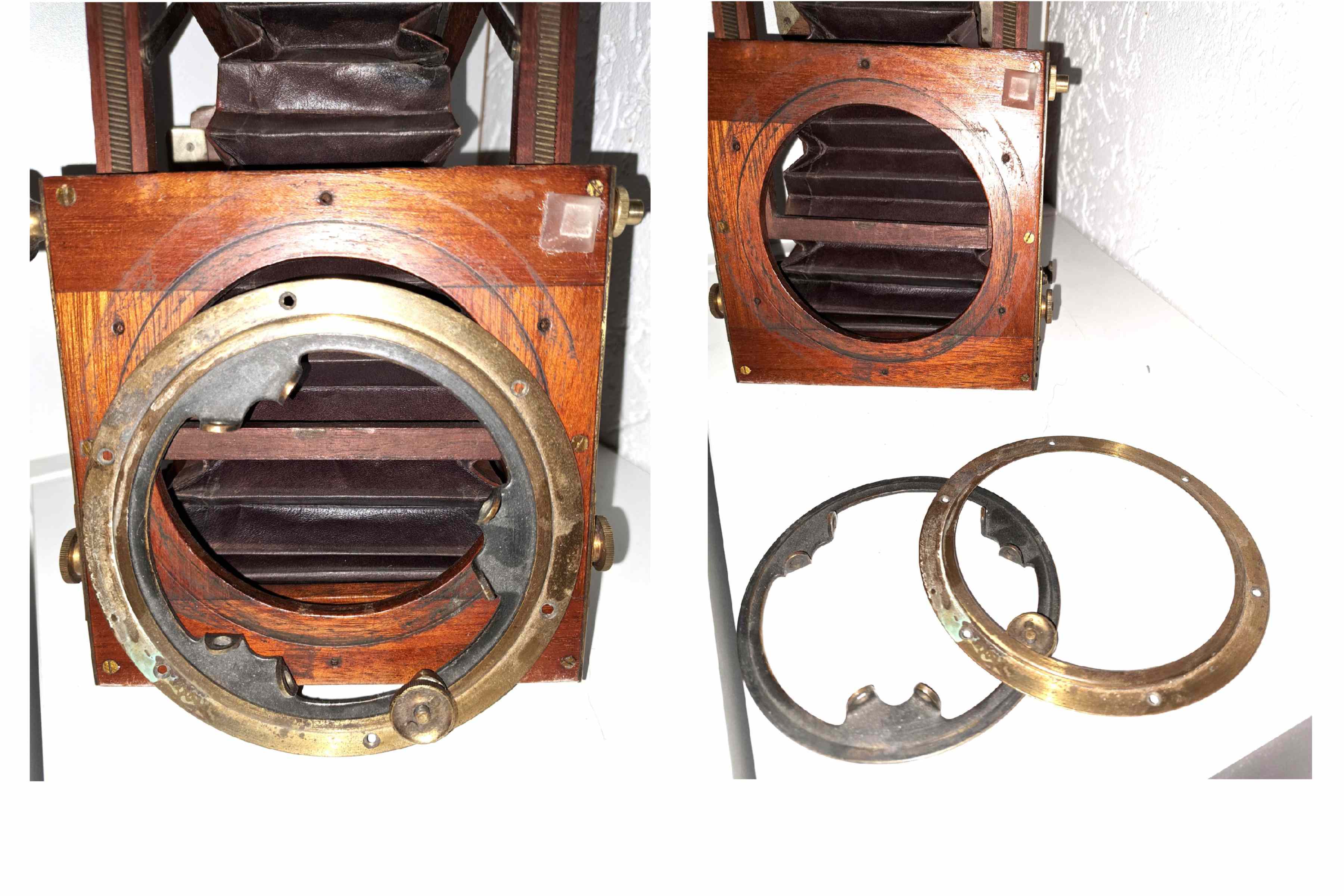

Der Doppel-Ring war unter der Kamera - siehe Kreisausschnitt angebracht. Es handelt sich um einen dunkleren Metallring mit Schraubvorrichtungen zum Anbringen auf dem Stativ, einen drehbaren Messingring, der mit der Kamera verschraubt wurde.
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Hallo Ingrid
Also ein Objektivadpter ist es nicht ich habe jetzt in meinem Gehirnatübchen aber leider nichts passendes gefunden erster Gedanke Schwenkeinrichtung aber was soll das Loch im Boden? alles wohl nicht nächster Gedanke so was wie Rollei Rollei P 95 Projektionsansatz für Rolleiflex macht aus Kamera einen Projekter wohl nicht, wie kommt Licht in den Balgen?
Ich gebe ratlos auf und ziehe mich in meine Scmollecke zurück.
es gibt nur eine Möglichkeit den Sinn zu ergründen warten auf Schwarmwissen
Re: Holz-Reisekamera oder kleine Studiokamera mit Überraschungen
Hallo Wolfgang,
du hattest mit der Studiokamera total Recht und musst dich nicht in eine Schmollecke zurückziehen. Dieser zweigeteilte Ring besteht aus einem dunkleren Teil mit Ansätzen zum Anschrauben auf ein Stativ. Es wird über einen drehbaren Messingring mit dem Kameraboden verschraubt. So ist die Kamera drehbar mit dem Stativ verbunden.
So ratlos bin ich schon seit einiger Zeit mit dem Victor-Verschluss, dem Vorgänger des Unicum-Verschlusses der amerikanischen Pony Premo. Ich habe ihn auseinandergebaut und bekomme eine Feder nicht mit den Verschlusslamellen verbunden, dass der Verschluss die Blendenlamellen richtig bedient. Wie Sascha Frey mir riet: "Warte auf Erleuchtung". Ich warte schon seit geraumer Zeit.
