Laufboden-Plattenkamera

Hallo Forum-Gemeinde,

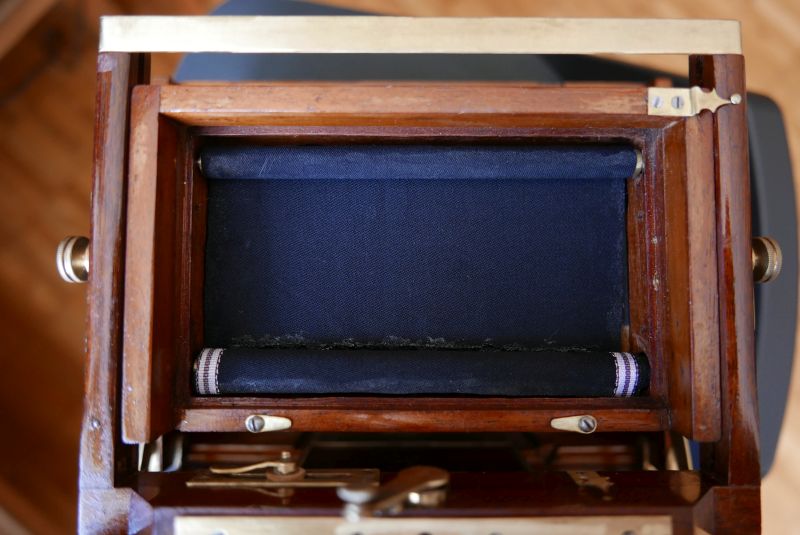

Ich habe mein neues Restaurationsprojekt fertig. Die Kamera war in einem sehr schlechten, verrosteten und nicht funktionsfähigen Zustand. Der Balgen fehlte und die Verschlussvorhänge waren zerrissen. Die Entfernungseinstellung am Schlitten war festgefressen. Nun glänzt sie wieder im Alten-Neuen Glanz und funktioniert wieder einwandfrei.
Ich gehe davon aus, das die Kamera in Deutschland gebaut wurde: Auf der Entfernungsskala steht: "Einf. Ausz." und unter dem Gehäuselaufboden sind zum Ausgleich der Höhendifferenz Papierstreifen unterlegt. Auf ihnen steht: "L. Lang...und Versandhaus...Postkarte...mindestens Mark 15,-...mindestens Mark 30,- ausserdem...innerhalb Deutschland und Oesterreich...entsprechenden Theil für Porto und...

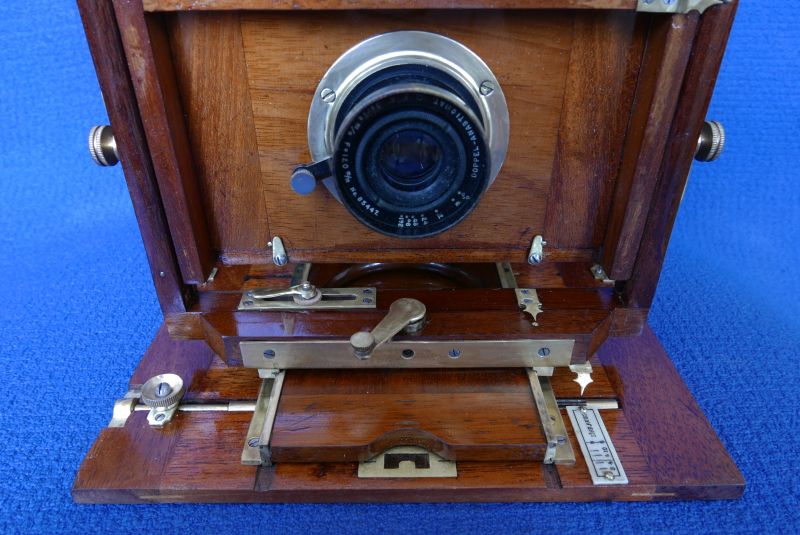

Das Goerz-Objektiv hat zur Länderbestimmung nichts zu sagen, denn es steckt auf einer Wechselplatine und ist ausserdem von der Brennweite her (120mm) sicherlich nicht original.

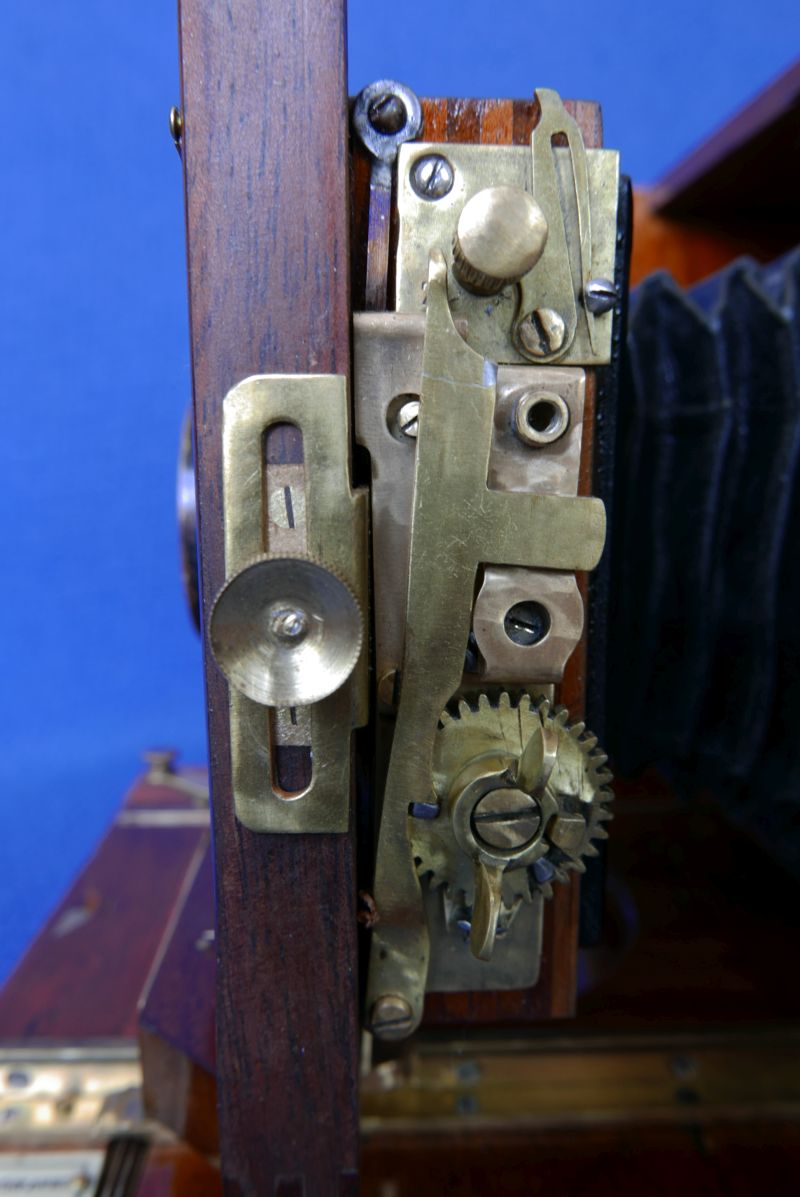

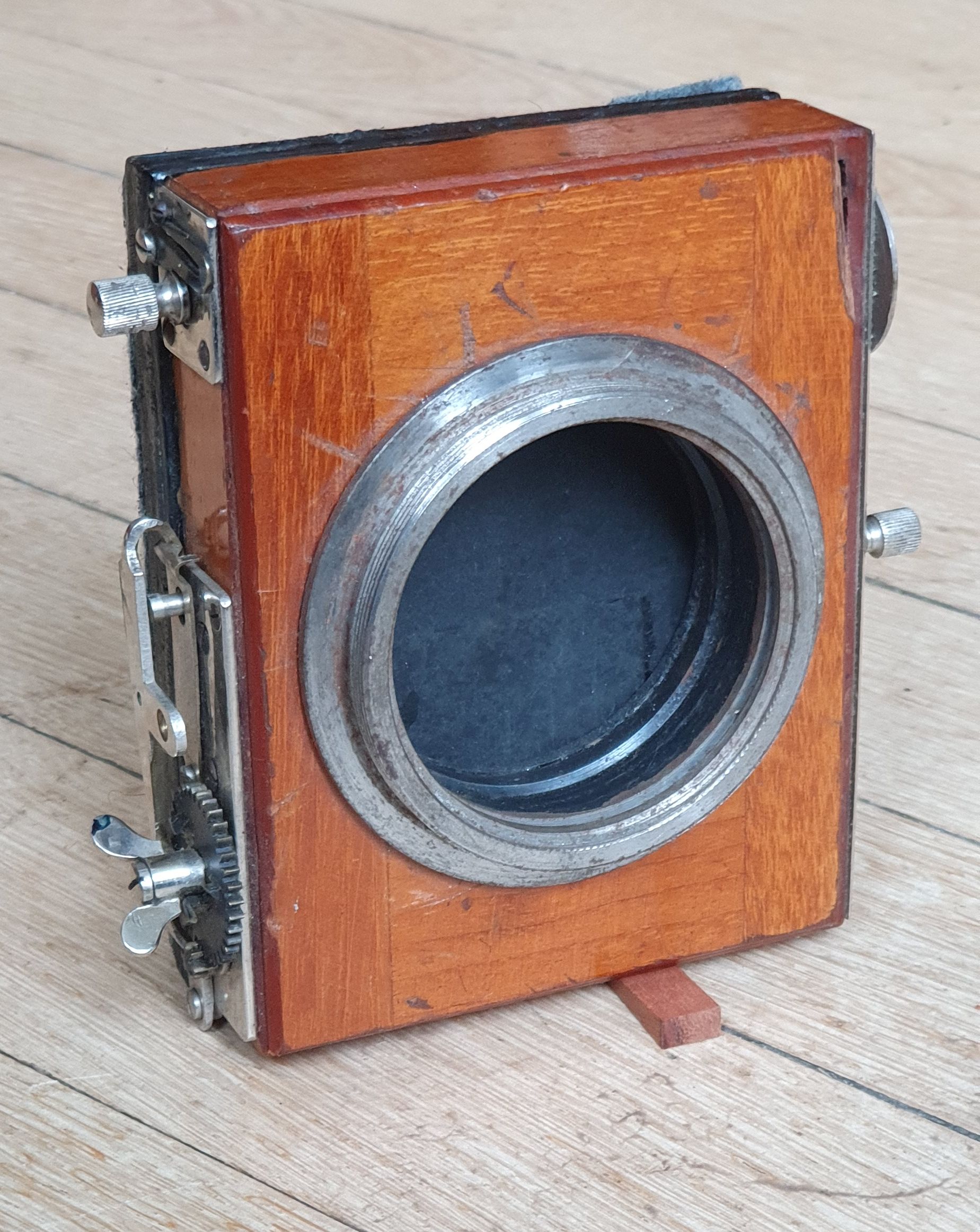

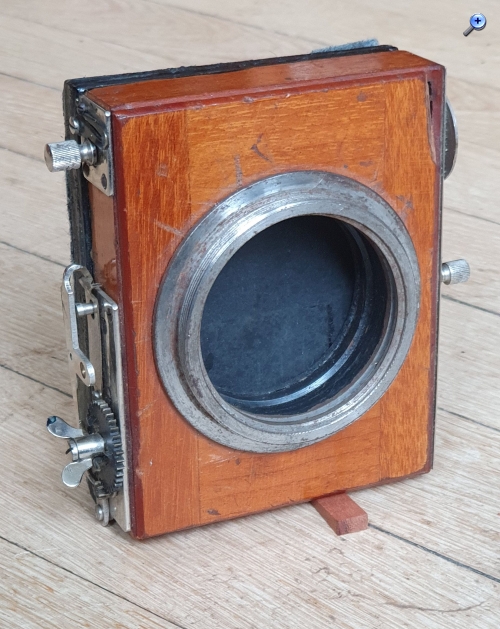

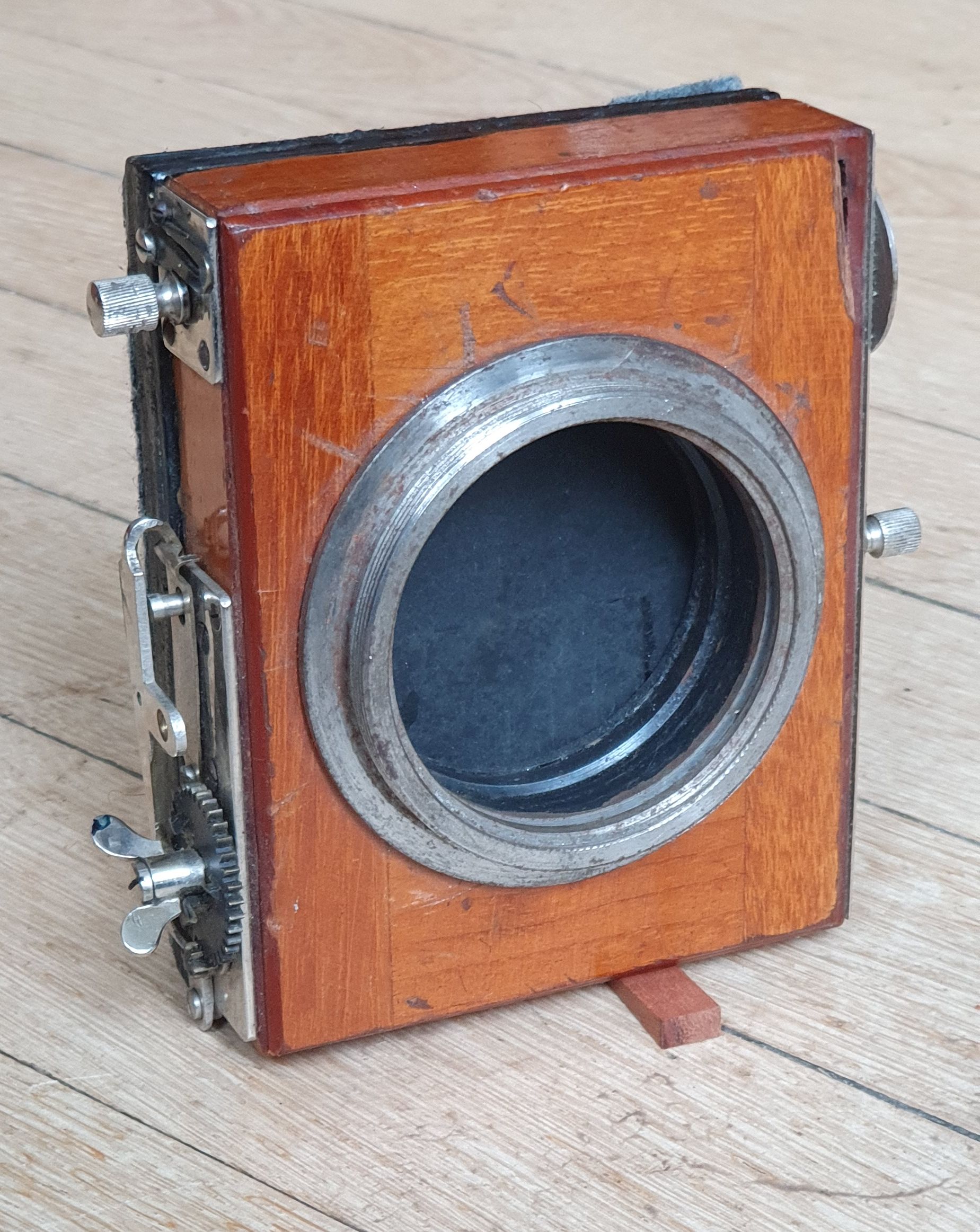

Der Verschluss wurde vom gleichen Hersteller gebaut wie die Kamera selbst, denn sowohl auf dem Verschlussgehäuse, als auch an verschiedenen verdeckten Stellen der Kamera ist die Ziffer "30" eingestanzt bzw. graviert.
Das die Kamera von einem renommierten Hersteller sein muss, zeigt auch die sauber ins Holz eingestanzte Seriennummer 114676

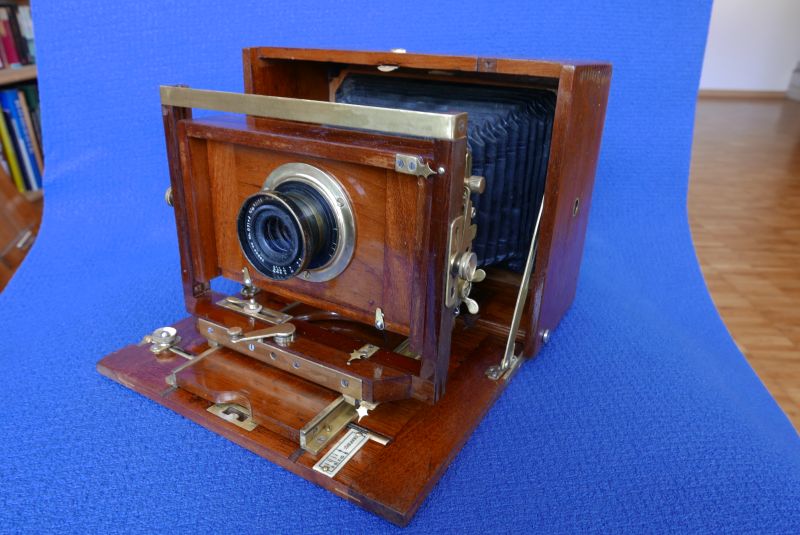

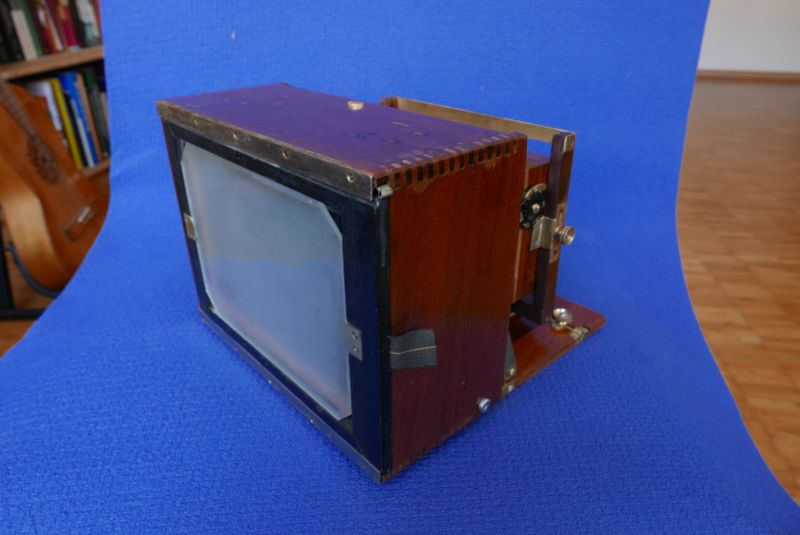

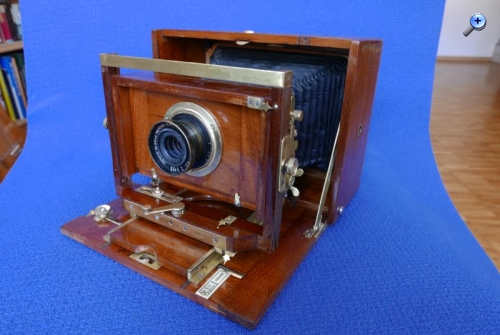

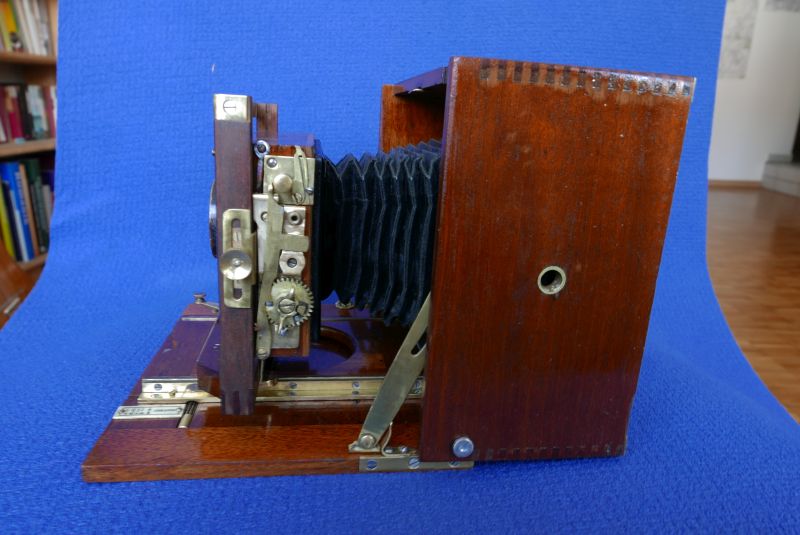

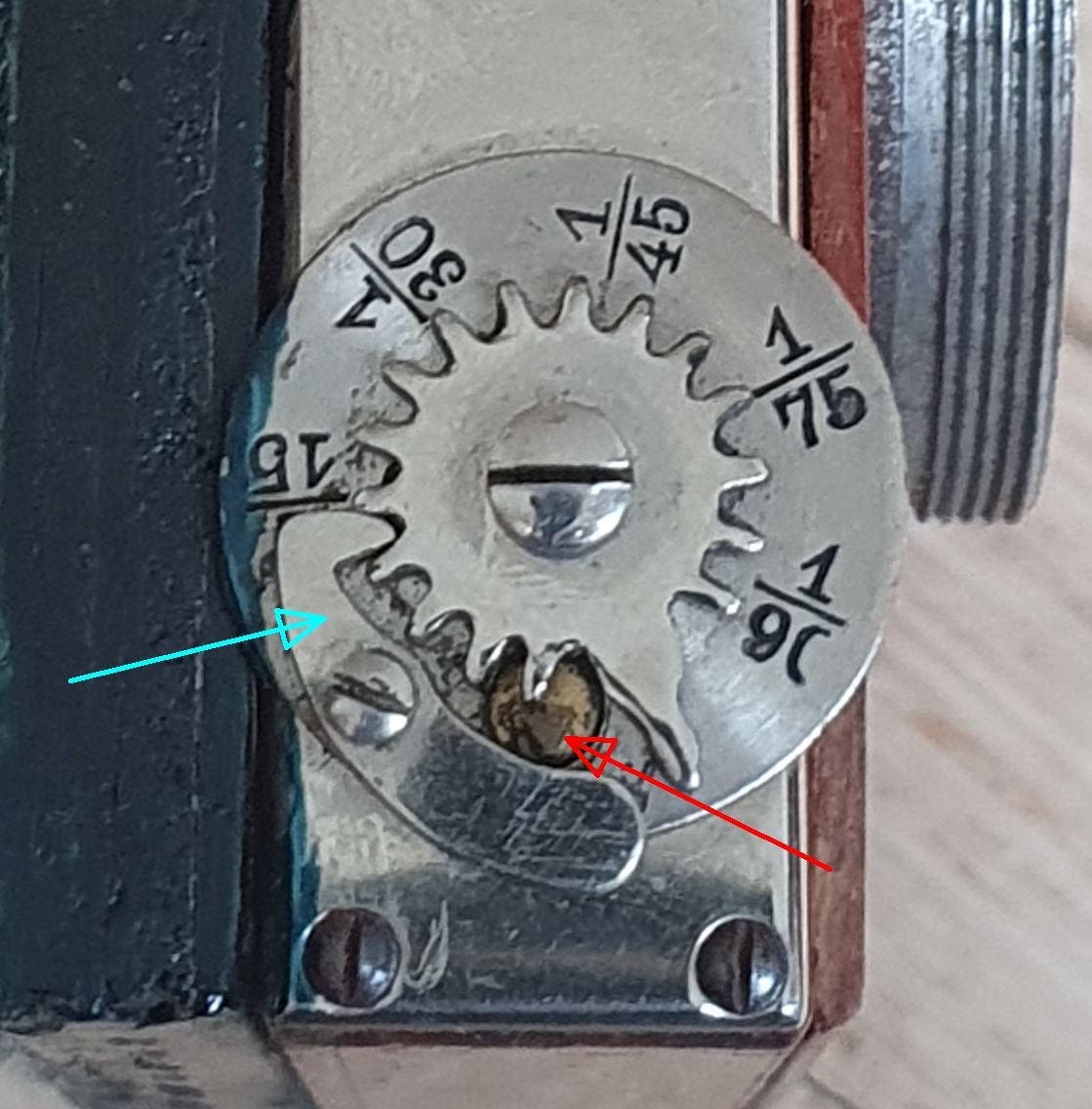

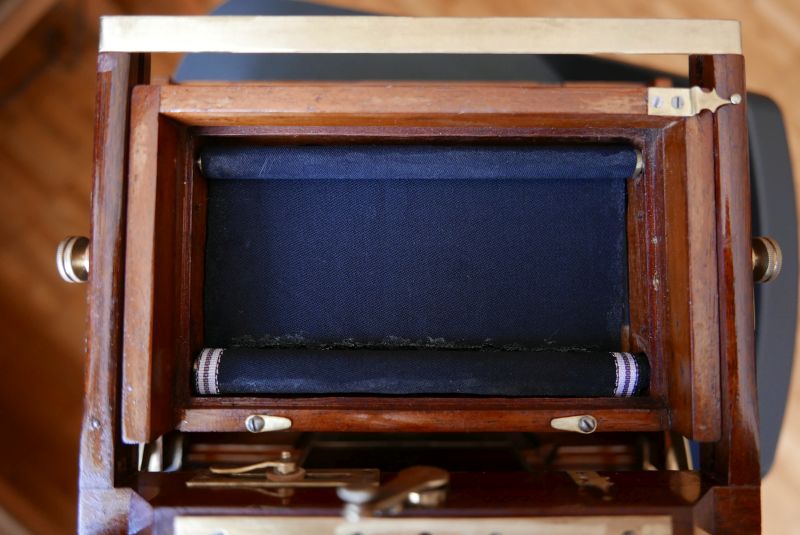

Deutsche Laufboden-Plattenkamera / 10x15 / um 1900 / Goerz Dop. Anast. Serie IIIc 120mm 6,8 No. 854xx / horizontal ablaufender Schlitzverschluss hinter dem Objektiv (1/30, 1/45, 1/75, 1/90) / Doppelter Auszug, Höhen-und Seitenvertellung der Standarde bzw. Objektivbrett / Wechselplatine des Objektivs:


Gruss
Freier-Sascha

Zuletzt bearbeitet am 30.08.19 20:23

Datei-Anhänge
P1070793.JPG P1070793.JPG (5x)

Mime-Type: image/jpeg, 122 kB

P1070794.JPG P1070794.JPG (4x)

Mime-Type: image/jpeg, 112 kB

P1070795.JPG P1070795.JPG (6x)

Mime-Type: image/jpeg, 97 kB

P1070797.JPG P1070797.JPG (7x)

Mime-Type: image/jpeg, 132 kB

P1070798.JPG P1070798.JPG (5x)

Mime-Type: image/jpeg, 146 kB

P1070801.JPG P1070801.JPG (5x)

Mime-Type: image/jpeg, 110 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Keine Fotos, auf denen Personen erkennbar oder zuordenbar sind !
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


01.09.19 18:45
Okular

BZF-Master

01.09.19 18:45
Okular

BZF-Master

Re: Laufboden-Plattenkamera

Hallo Sascha, super das Teil. In solchen Teilen kann ich stunden verbringen mit herrichten.

Grüße

Erol
