[ iIa ] Ernemann Heag VI Zweiverschlusskamera 10x15
Hallo zusammen,
heute möchte ich meine Ernemann VI Zweiverschluss-Kamera vorstellen. Sie stammt aus den Jahren 1903 – 1906, wenn man den BOB I-Verschluss berücksichtigt.

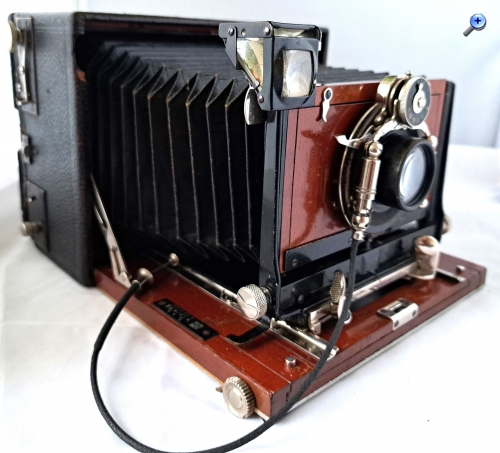

Das Kameragehäuse liegt im 10x15 vor, besteht komplett aus lederbezogenem Mahagoni. Ebenfalls aus Mahagoni ist der herausnehmbare Objektivträger, Laufboden und Schlitten sind ganz aus Holz und lagern auf einer belederten Metallplatte (Magnalium?/Aluminium).
Sie sind auch noch nach so langer Zeit nicht verzogen oder aufgequollen und fahren durch Betätigung des rechtsseitigen Triebknopfes ohne Verzögerung heraus.

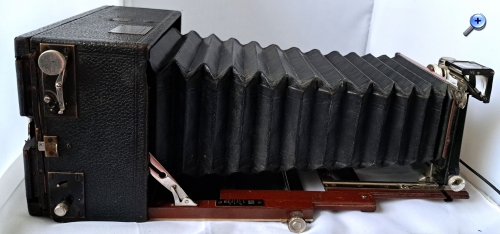

Sogar der dritte Auszug bewegt sich nach Drücken der Sicherungsknöpfe sehr geschmeidig. Man kann über diese Schreinerkunst nur staunen. Die Laufschienen sind aus vernickeltem Metall, vermutlich Messing.
Die Standarte besteht aus schwarz lackiertem Magnaliumguss? und lässt sich über den rechten Triebknopf in der Höhe und über den linken seitlich verstellen.

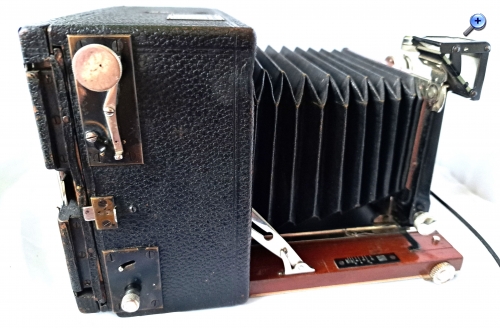

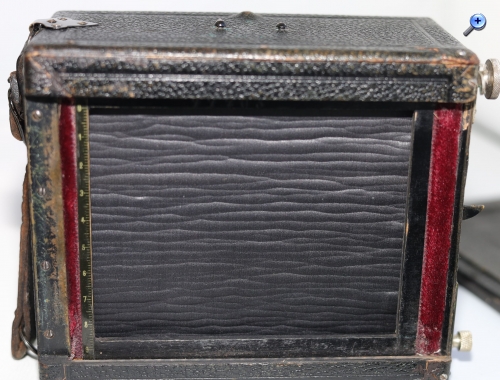

Im hinteren Gehäuseteil ist die Mechanik des Schlitzverschlusses und der Vorhang untergebracht. Auch dieser funktioniert noch, nur verzögert und müsste überarbeitet werden.

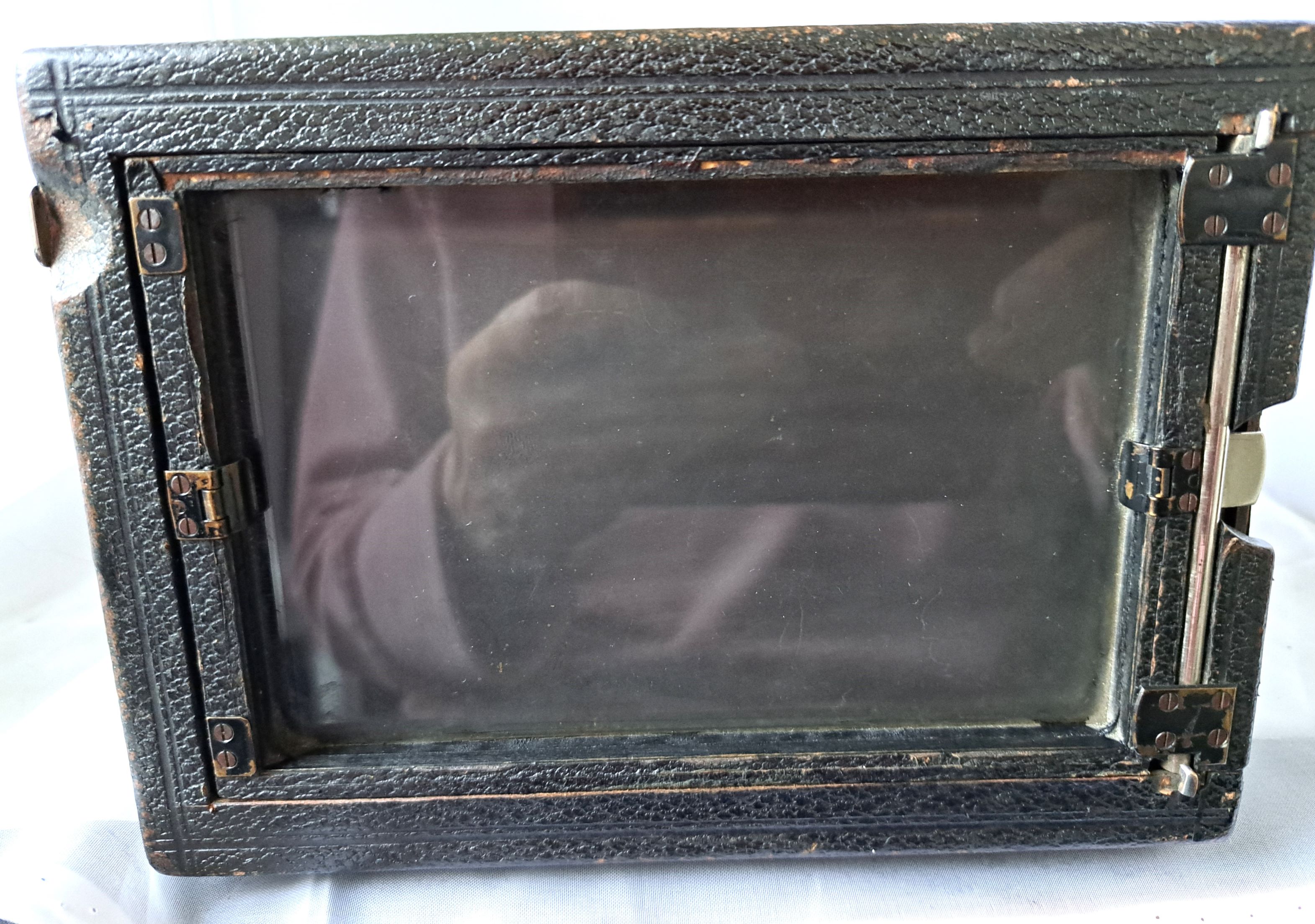

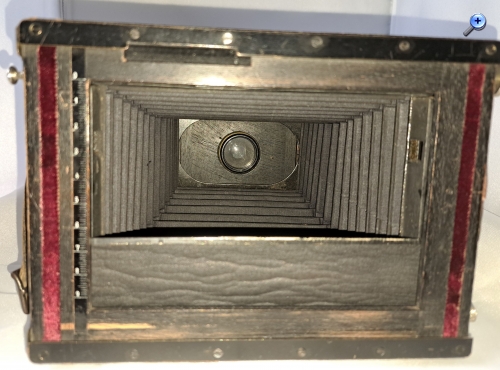

Den Abschluss bildet die Mattscheibe. Lichtschacht und Abdeckung fehlen leider.

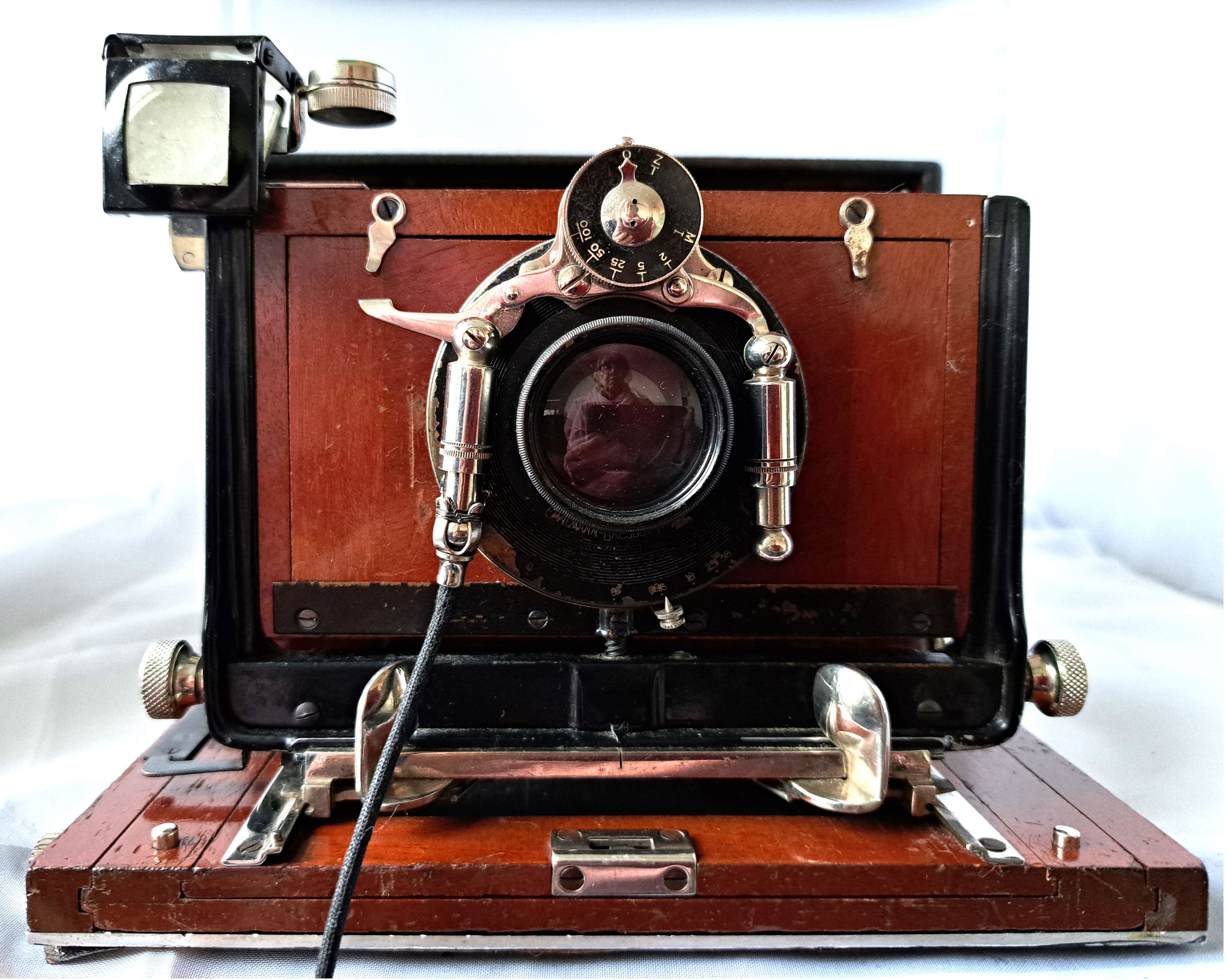

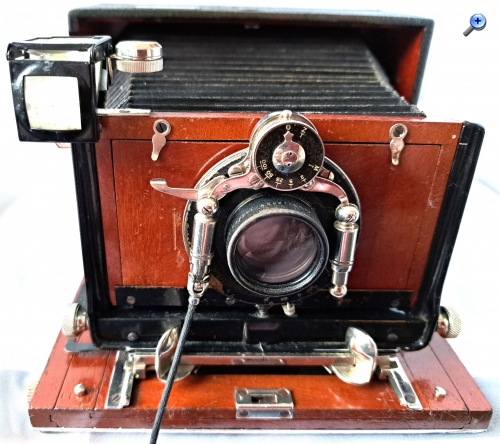

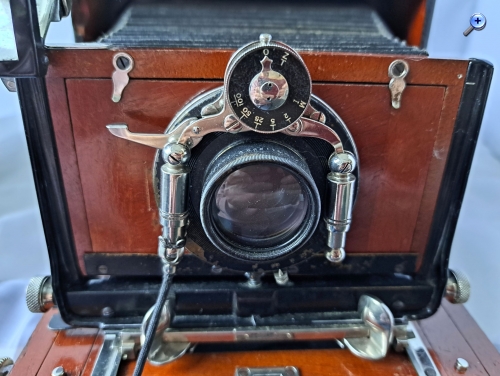

Das Objektiv ist das Ernemann №1 A Doppel-Anastigmat Blende 6 – 36 bei einer Brennweite von 150 mm.

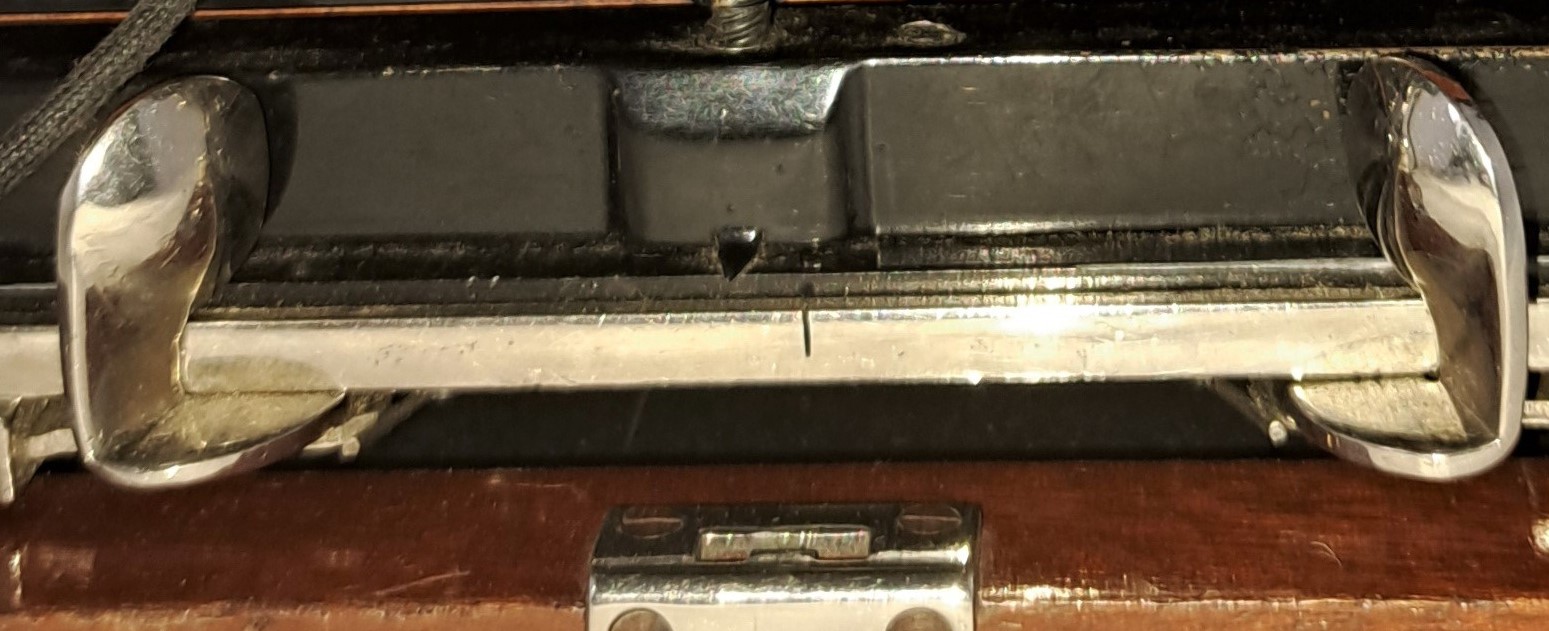

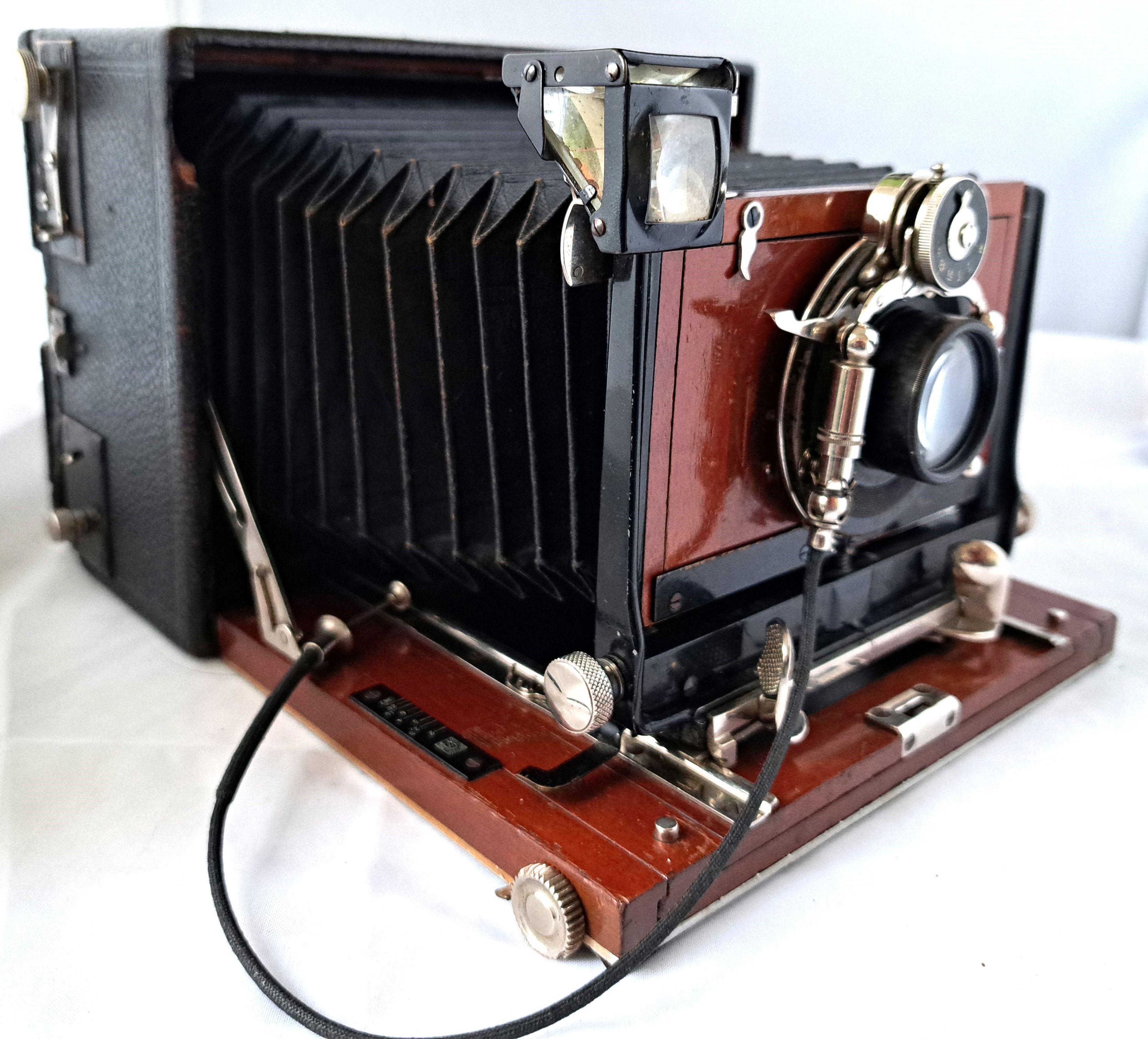

Die Kamera hat auf der rechten Oberkante des Gehäuses einen Brillantsucher mit Libelle, die Handhaben sind nach außen gedrehte geriffelte Löffelchen.

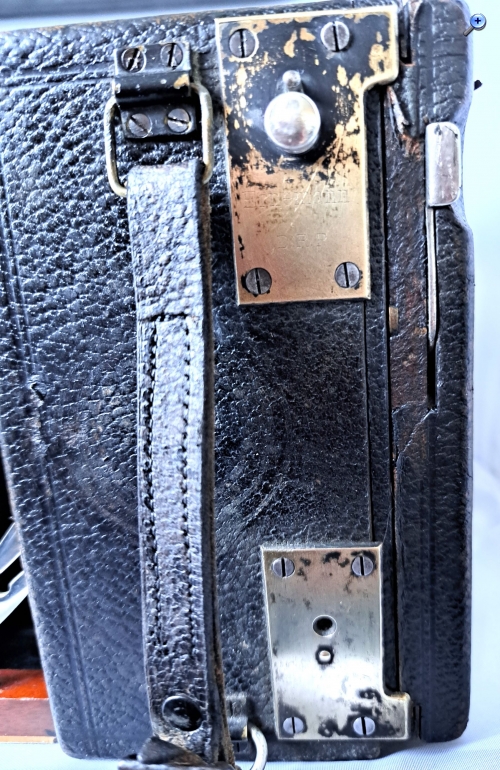

Der Tragriemen befindet sich auf der Oberseite neben Messingbeschlägen.
Mittlerweile habe ich bei euch gelernt, Knöpfe etc. auszuprobieren und bleibe immer bei kleinen Hebeln hängen.

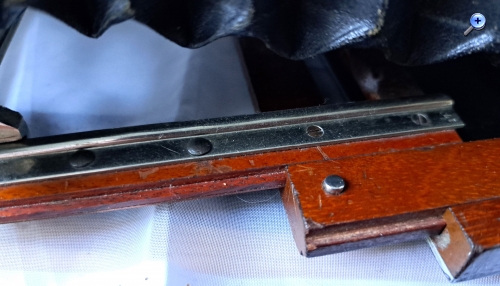

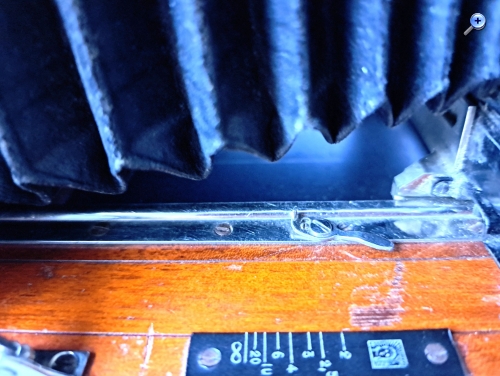

Dieses Mal liegt er neben dem vorderen rechten Teil der Laufschiene und lässt nur eine minimale Drehung zu, obwohl man außerhalb Kratzspuren sehen kann. Ich kann ihm keine Bedeutung zuordnen.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Nachtrag: Wie funktioniert so eine Zweiverschluss-Kamera. Müsste man bei der Benutzung des Schlitzverschlusses nicht den Zentralverschluss außer Betrieb setzen, bzw. eine Bulb-Funktion nutzen, dass die Belichtungsdauer nur vom Schlitzverschluss geregelt wird. Kennt ihr irgendwelche Seiten, auf denen so etwas erklärt wird?
irifue:Wie funktioniert so eine Zweiverschluss-Kamera. Müsste man bei der Benutzung des Schlitzverschlusses nicht den Zentralverschluss außer Betrieb setzen, bzw. eine Bulb-Funktion nutzen, dass die Belichtungsdauer nur vom Schlitzverschluss geregelt wird.
So ist es. Bei Benutzung des Schlitzverschlusses wird der Zentralverschluss geöffnet; der alte Bob-Verschluss hat dafür einen gesonderten Hebel, ansonsten benutzt man die Einstellung Z bzw. O. Umgekehrt muss bei der Benutzung des Zentralverschlusses der Schlitzverschluss offen sein.
irifue:Kennt ihr irgendwelche Seiten, auf denen so etwas erklärt wird?
Ich würde für diese technischen Dinge zeitgenössische Fotolehrbücher empfehlen. Sehr erfolgreich und in vielen Auflagen erhältlich waren etwa die Bücher von Ludwig David: Photographisches Praktikum oder die kleine Version Ratgeber im Photographieren; die Bände sind antiquarisch problemlos zu bekommen.
Klassiker sind auch:
Fritz Schmidt: Kompendium der praktischen Photographie (bspw. 15. Aufl. 1929) G. Pizzighelli / P. Hanneke: Leitfaden der praktischen Photographie (bspw. 14. Aufl. 1919)
In allen diesen Lehrbüchern nimmt die Kameratechnik selbst nur einen untergeordneten Raum ein; der größte Teil der Bücher ist den Negativ- und Positivprozessen gewidmet.
Besonders empfehlen möchte ich überdies das Standardwerk von Karl Pritschow: Die photographische Kamera und ihr Zubehör (1931), von Lindemanns gab es auch einen Nachdruck. Siehe auch hier: https://blende-und-zeit.sirutor-und-comp...&thread=110
Hallo Jan, ich habe mir noch einmal meine Zweiverschluss-Kamera von Bülter und Stammer genauer angeschaut. Auch bei ihr kann man den dritten Auszug aktivieren und läuft ganz geschmeidig. Da kann man nur staunen, dass das alles noch in dem Alter funktioniert. Beste Grüße Ingrid
... und im Titel würde ich für das Museums-Inhaltsverzeichnis noch "10x15" ergänzen, damit es übersichtlicher wird (es gibt dort schon verschiedene Exemplare in 9x12, aber keins in 10x15).
