[ iIa ] Voigtländer Stereflektoskop, 1. Modell (1913–22)
Hallo zusammen,
im Jahr 1913 brachte Voigtländer das erste Modell des Stereflektoskops 4,5x10,7 auf den Markt. Es handelt sich um eine Stereokamera mit starrem Gehäuse und Spiegelreflexsucher – das war die große Neuerung gegenüber dem zuvor produzierten Stereophotoskop (https://blende-und-zeit.sirutor-und-comp...5&thread=49) bzw. den Modellen anderer Hersteller (z. B. Ica Polyscop), die nur eingelassene Spiegelsucher besaßen. Mit dem Stereflektoskop war also eine exakte Entfernungseinstellung möglich, ohne dass erst ein Mattscheibenrückteil angesetzt werden musste.
An der Konstruktion dieses Modells war Reinhold Heidecke maßgeblich beteiligt – er war Konstrukteur bei Voigtländer, bevor er 1920 mit Paul Franke eine eigene Firma eröffnete und als Konkurrenzmodell sein Heidoscop anbot (https://blende-und-zeit.sirutor-und-comp...5&thread=25).

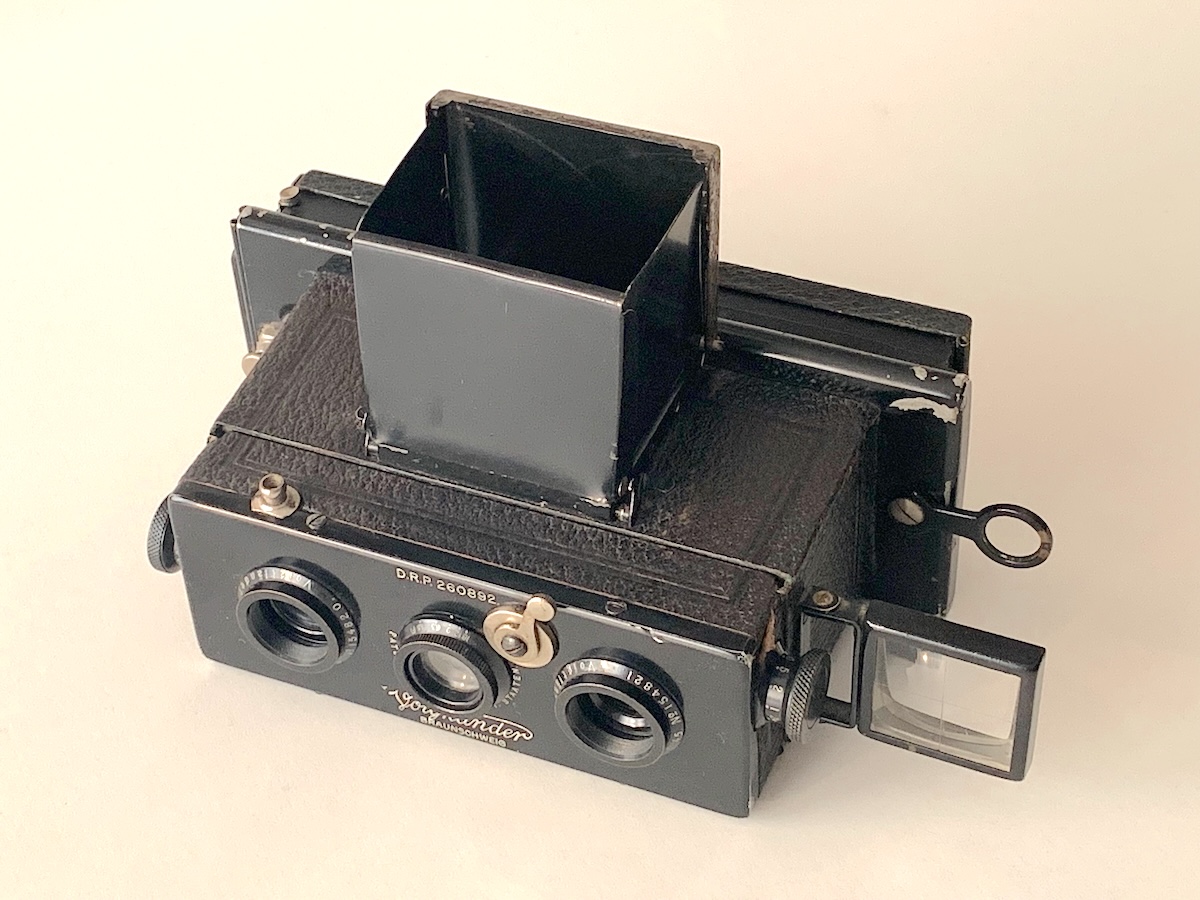

Das Leichtmetallgehäuse ist hochwertig verarbeitet. Entfernungseinstellung (Gesamtobjektivverstellung) bzw. Verstellung der Verschlusszeiten erfolgen mittels der beiden seitlichen Räder. Die Blende wird mit dem Ring um das Sucherobjektiv verstellt. Das Vorderteil ist vertikal verschiebbar. Ausgestattet ist die Kamera mit zwei Heliaren 4,5/62 und einem (unbezeichneten) Sucherobjektiv 4,5/62. In die Mattscheibe ist eine Libelle eingelassen, eine Lupe hielt aber für entbehrlich. Für Aufnahmen aus Augenhöhe steht ein ausklappbarer Newtonsucher zur Verfügung.

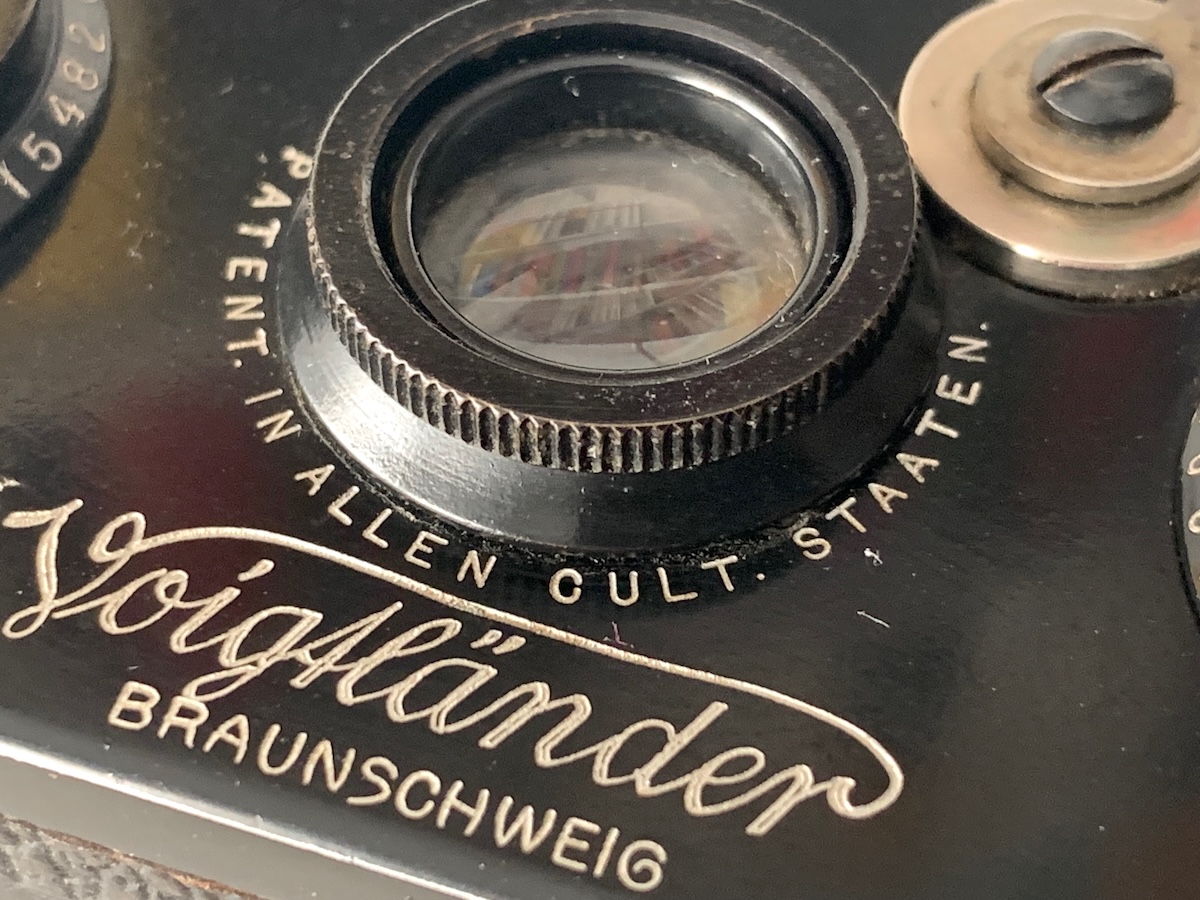

Beim Verschluss handelt es sich um einen von Voigtländer konstruierten Zwischenlinsenverschluss, die Patent-Nr. 260892 ist prominent auf der Frontplatte angegeben. Man beachte den Hinweis „Patent[iert] in allen Cult[ur-]Staaten“.

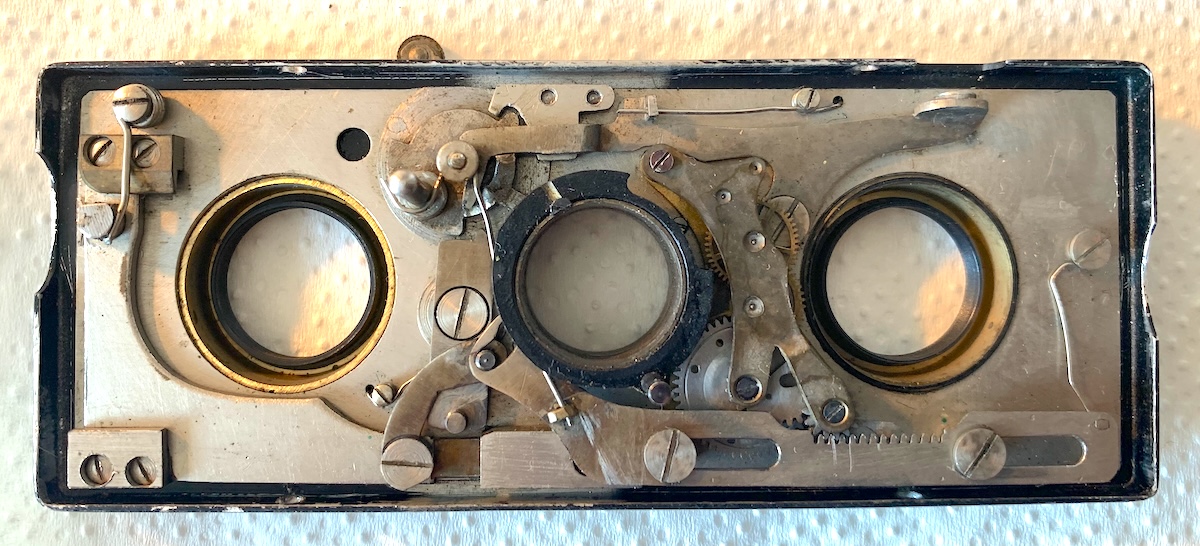

Angesichts der Beteiligung Heideckes bin ich davon ausgegangen, dass es sich um einen Luftbremsenverschluss handeln müsse, da F & H später in allen Heidoscopen ausschließlich selbst konstruierte Luftbremsenverschlüsse verwendete. Zu meiner Überraschung besitzt der Verschluss aber ein Räderhemmwerk. Die Mechanik befindet sich auf der Innenseite der Frontplatte. Deren Demontage ist auch erforderlich, um an die Objektive zu kommen.
Nach gründlicher Reinigung schnurrt der Verschluss wieder einwandfrei. Er bietet einen Zeitenbereich von 1 bis 1/250 s. Mit dem zweiten Modell von 1923 (https://blende-und-zeit.sirutor-und-comp...5&thread=24) ging Voigtländer zum bewährten Stereo-Compur über.
Auf der Rückseite können Wechselkassetten oder andere Rückteile befestigt werden; für die Montage von Einzelkassetten ist ein Adapter erforderlich. Das vorliegende Exemplar ist mit einer Filmpackkassette ausgestattet. Die Seriennummern legen ein spätes Baujahr nahe, wohl 1920/1921. Gegenüber dem bei Prochnow (PR 2908) abgebildeten Exemplar gibt es eine Abweichung beim Lichtschacht: Der (ursprünglich belederte) Deckel öffnet nach hinten wie beim späteren zweiten Modell. Bei vorliegenden Exemplar fehlt leider die Belederung des Deckels, die werde ich gelegentlich ergänzen. – Der Verkaufspreis der Kamera betrug im Jahr 1920 lt. Prochnow 450 Mark.
