Hallo im Forum!

Die Nizo Heliomatic 8 S2T ist die abgespeckte Version der hier schon vorgestellten Nizo Heliomatic S2R, es fehlt der mit den Objektiven gekuppelte Selenbelichtungsmesser. Der 2-fach Objektivschlitten ist jetzt mit zwei D-mount Fassungen versehen, oben für die Normalbrennweite, unten für ein Teleobjektiv dabei wird eine Maske für 38mm Brennweite in den Sucher eingeschwenkt. Das Auflagemaß ist nicht wie üblich 12,29mm, man ist auf die speziellen Nizo-Objektive angewiesen. Ein Aufsichtssucher für die Normalbrennweite ist dazu gekommen, sonst entspricht die S2T dem im Forum vorgestellten Modell S2R.

Die teuerste Ausführung der S2T mit Rodenstock Heligon 1,5/12,5 und Nizo Anastigmat 2,8/36 (Steinheil Cassarit) kostete 1951 430,--DM.

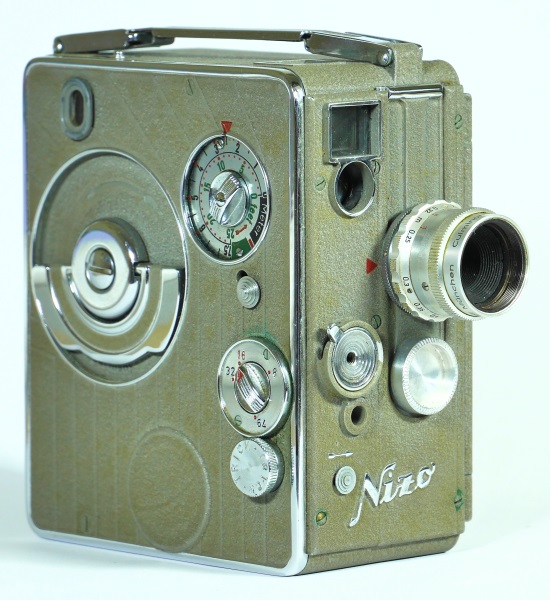

Links der Aufzugsschlüssel, darüber der Einblick des Winkelsuchers.
Rechts oben das Filmzählwerk, darunter die Bildfrequenzeinstellung und darunter der Anschluss für die Filmrückwicklung

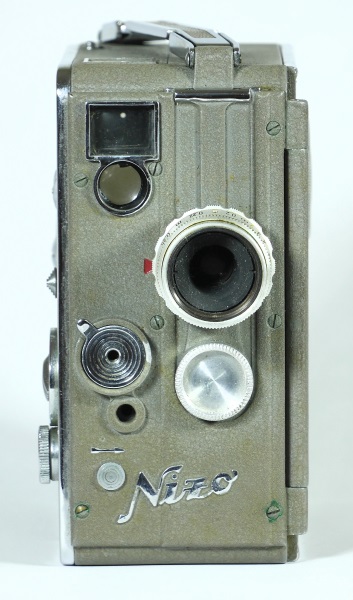

Unter dem Durchsichtssucher der Ausblick des Aufsichtssuchers.

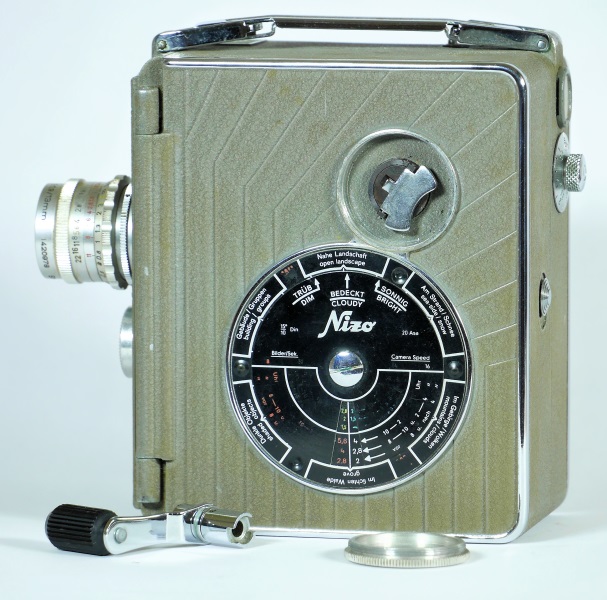

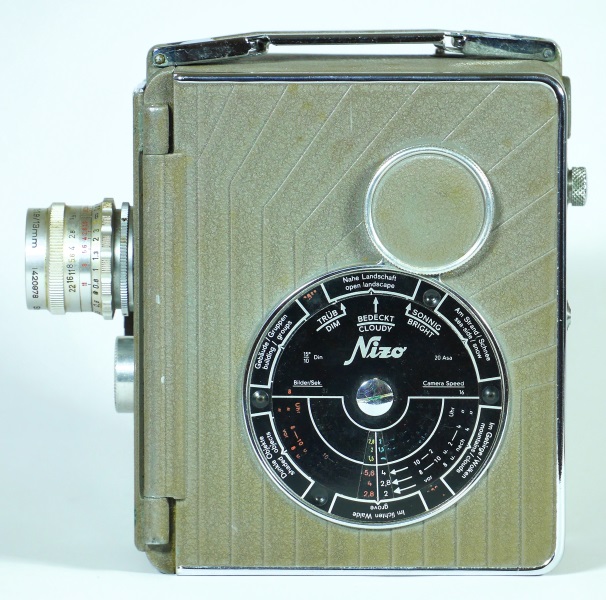

Die Belichtungshilfe, darüber die Abdeckung für den Rückspulschlüssel.

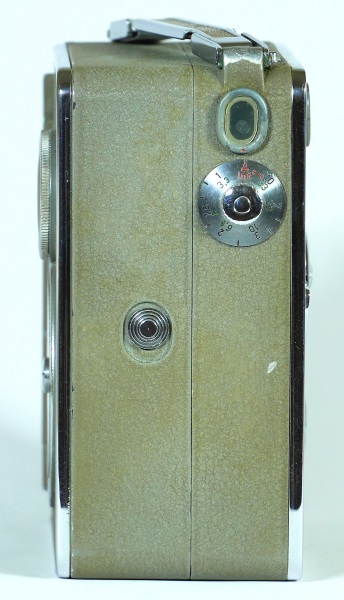

Suchereinblick mit Parallaxenausgleich.

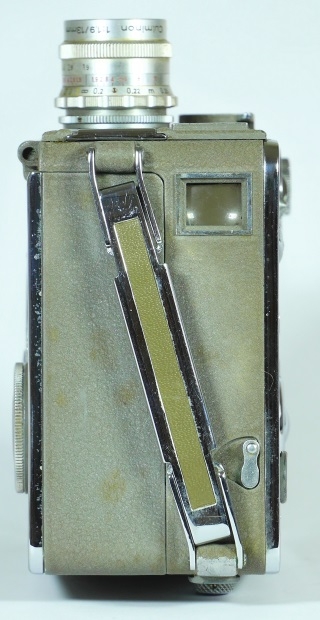

Oben der Aufsichtssucher, unten der Hebel für den Winkelspiegel.

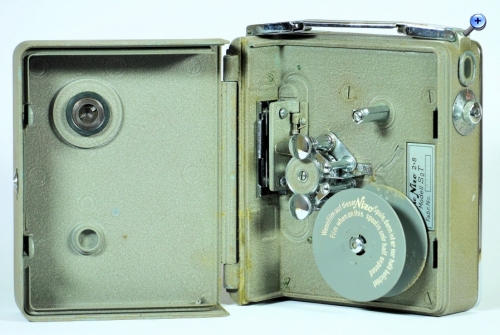

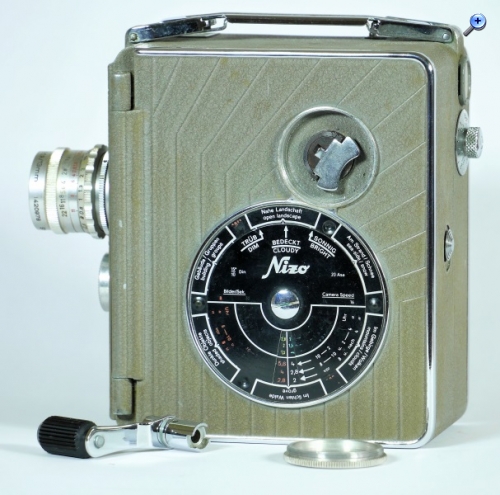

Die Abdeckung der Spulenrückwicklung ist abgeschraubt, mit Anheben des Rückspulschlüssels wird die Filmspule zum Zurückwickeln des zurück gewickelten Films mit der Spule verbunden, da die Abwickelspule nicht angetrieben wird. Unten rechts liegt die Kurbel für die Filmrückwicklung.

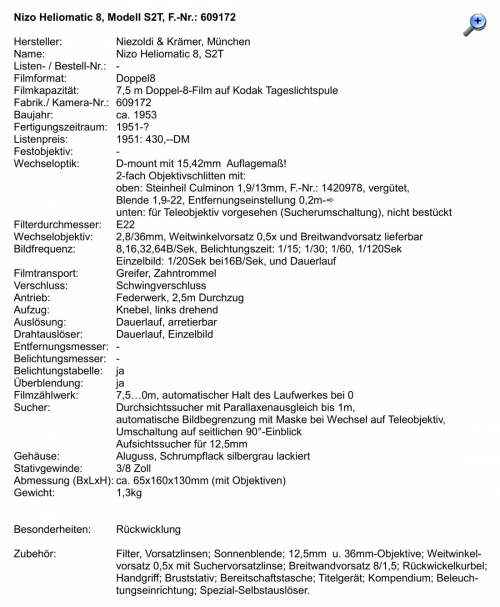

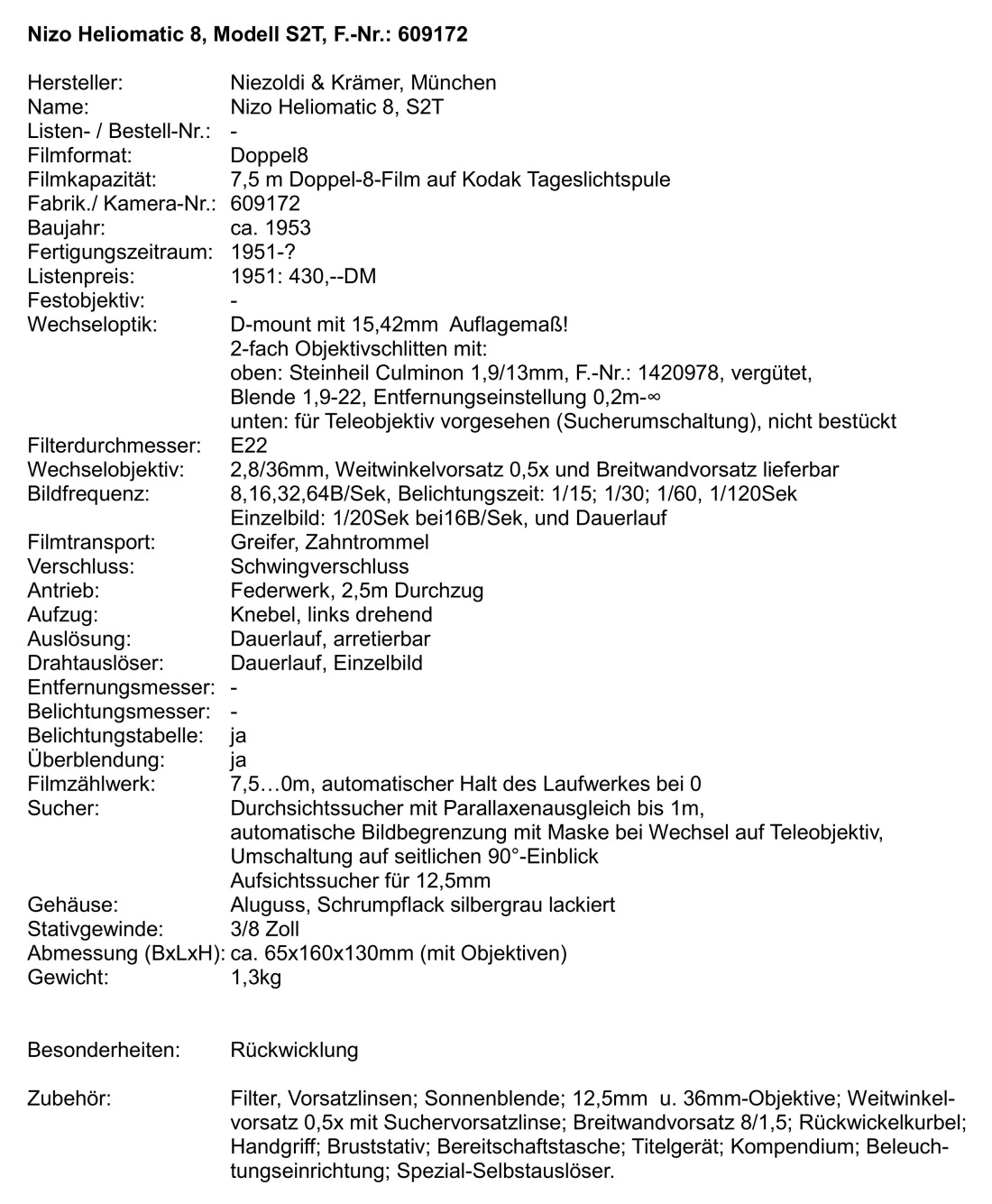

Das Datenblatt:


Herzliche Grüße
Wolf
