[iIa] Kameras mit nicht-elektrischem Belichtungsmesser
 1
 1
29.09.20 09:33
Rainer

Administrator

29.09.20 09:33
Rainer

Administrator

[ iIa ] Kameras mit nicht-elektrischem Belichtungsmesser

Hallo zusammen,

in der Frühzeit der Fotografie wurde die richtige Belichtungszeit / Blende - Kombination geschätzt oder man nutzte Belichtungstabellen, später auch optische Belichtungsmesser, schließlich auch elektrische Belichtungsmesser als Zubehör.

Belichtungstabellen wurden in einigen Fällen auf der Kamerarückseite gezeigt.

Es dauerte einige Zeit, bis auch Kameras mit eingebautem Belichtungsmesser auf den Markt kamen. Heute hat eigentlich jede Kamera eine Belichtungsmessung oder automatische Belichtungssteuerung.

Vor Einführung der elektrischen eingebauten Belichtungsmessung gab es eine Zwischenstufe: Die eingebaute optische Belichtungsmessung.

Hier wurde auf einem Betrachtungsfeld eine Struktur gezeigt, die den richtigen Belichtungswert durch Verstellen von Blende oder Zeit grafisch / optisch anzeigten. Sehr genau waren diese Systeme nicht immer. Trotzdem erleichterten die eingebauten optischen Belichtungsmesser für Laien den möglichst besten Wert einzuhalten.

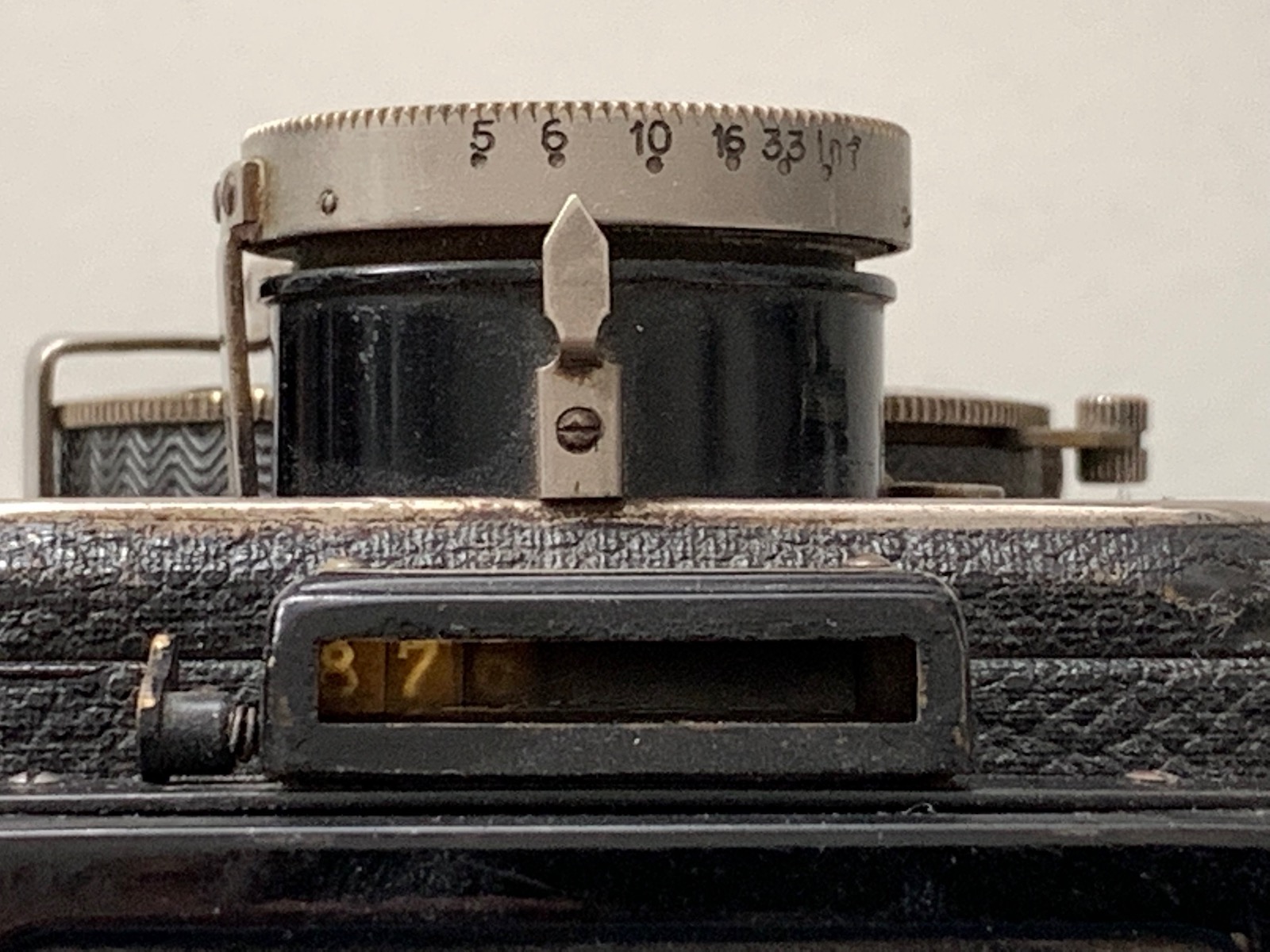

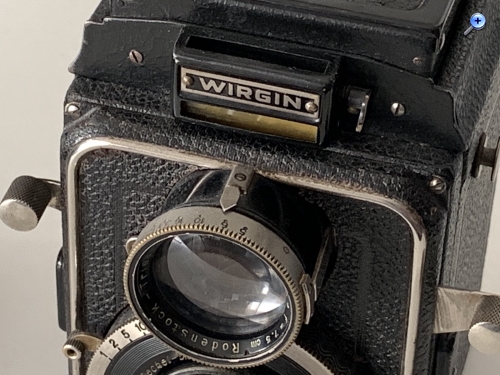

Hier eine kleine Auflistung von Kameras mit eingebautem optischen Belichtungsmesser:




Danke für Hinweise an die Forum-Nutzer clack1967, Scannerhannes, uli_reichert

Weitere Hinweise auf Kameras mit eingebautem optischen Belichtungsmesser willkommen!



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 01.10.20 10:23


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung erkennbar oder zuordenbar sind !
---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


30.09.20 17:08
uli_reichert

BZF-Meister

30.09.20 17:08
uli_reichert

BZF-Meister

Re: Kameras mit nicht-elektrischem Belichtungsmesser

Hallo,
die infra aus Wetzlar von Oehler hatte auch einen.

Grüßer

30.09.20 20:29
Scannerhannes

BZF-Meister

30.09.20 20:29
Scannerhannes

BZF-Meister

Re: Kameras mit nicht-elektrischem Belichtungsmesser

Ein anderer, verdienter Internetauftritt brachte mich dazu, die Suchworte "belichtungsmesser system leudi" bei Google einzugeben. Eines von vielen Geräten, und führt zu einer Reihe weiterer solcher Apparate.

30.09.20 23:25
uli_reichert

BZF-Meister

30.09.20 23:25
uli_reichert

BZF-Meister

Re: Kameras mit nicht-elektrischem Belichtungsmesser

Hallo,
dann gibt es noch ein paar aus der Regular Reihe von King.

Grüße

15.10.20 00:02
Clack1967

BZF-Meister

15.10.20 00:02
Clack1967

BZF-Meister

iIa. Re: Kameras mit nicht-elektrischem Belichtungsmesser. KW Pilot Super

Viele Grüße in die Runde!

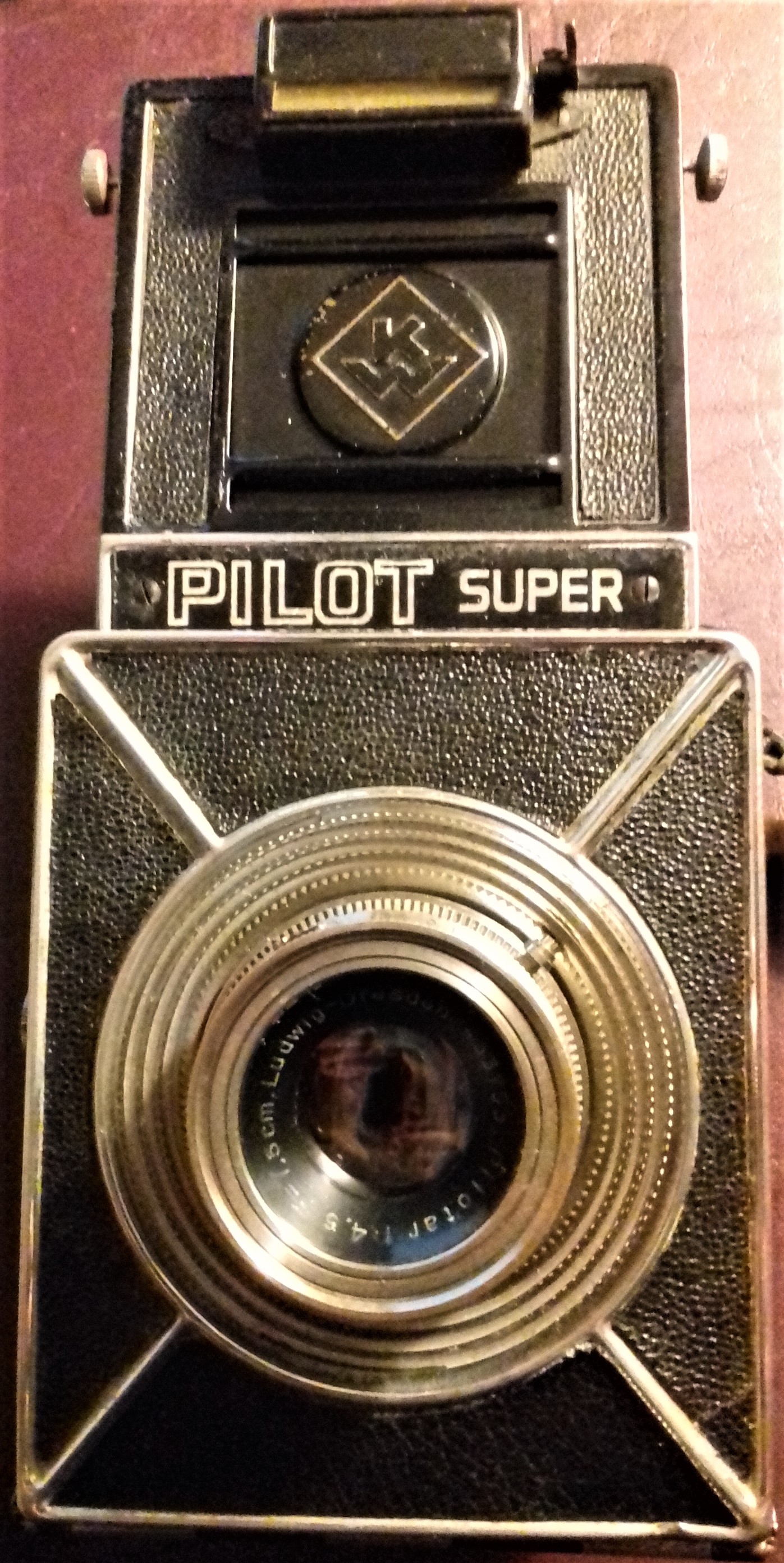

Ich möchte an der KW "Pilot Super" von 1939 noch einmal zeigen, wie intelligent die frühen eingebauten optischen Belichtungsmesser konstruiert waren.

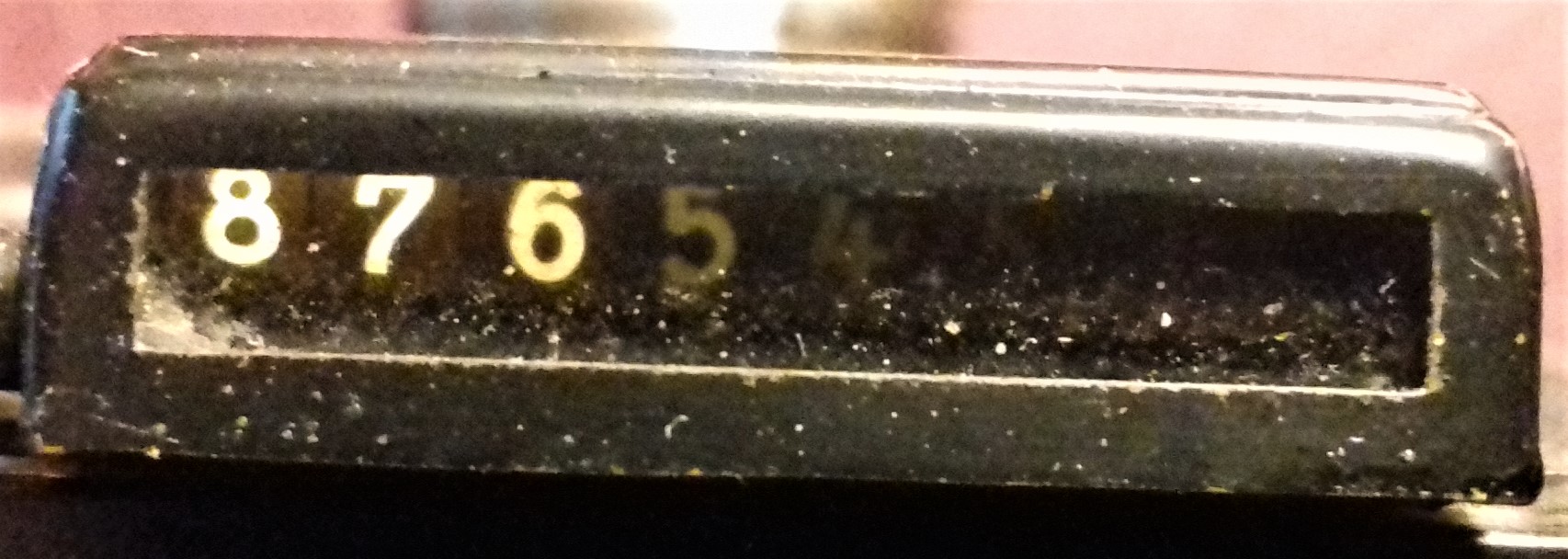

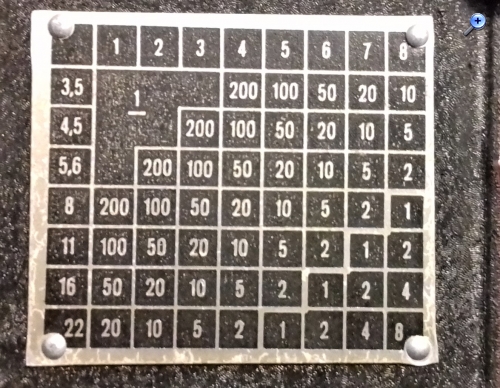

Der optische Belichtungsmesser sitzt hier am Schachtsucher. Klappt man ihn hoch, fällt von vorne, also aus der Motivrichtung, Licht durch ein schmales Fenster und erhellt eine Zahlenreihe (1-8). Die letzte gut sichtbare Zahl gibt den Ausschlag: Auf der Tabelle an der Seite des Schachtsuchers ermittle ich mit diesem "Lichtwert" dann die möglichen Blende/Zeit-Kombinationen, bei der "6" also z.B. 5,6 / 1/10 Sek. usw.










Das war 1939 sicher eine erhebliche Erleichterung: Die Kamera hatte als Reflexkamera somit Messinstrumente für die beiden kritischen Werte, Entfernung und Belichtungszeit, an Bord. Zusätzliche Geräte waren nicht erforderlich. Wenn man die Anzeige dieses optischen Belichtungsmessers mit eigener Intuition bzw. Erfahrung paart, kommt man auch heute noch zu brauchbaren Ergebnissen und belichtet richtig. Diese simple Technik wird auch noch in 50 Jahren funktionieren, wenn es für alle jüngeren batterieabhängigen TTL-Mess-Systeme längst keine passenden Energiequellen mehr gibt.




Daten der Kamera:
  • Hersteller, Modell: KW Pilot Super
  • Baujahr: 1939
  • Format: 6x6 cm Rollfilm
  • Typ: Einäugige Spiegelreflexkamera
  • Objektiv: Pilotar 4,5 / 7,5 cm
  • Verschluss: Mechanischer Klappverschluss (Guillotinen-Verschluss)
  • Blenden: 4,5 bis 16
  • Zeiten: T, B, 1/20, 1/50, 1/100 und 1/200.
  • Belichtung: Optischer Belichtungsmesser
  • Sucher: Reflexausklappsucher
  • Sonstiges: Stativgewinde, Drahtauslöseranschluss, Doppelbelichtungssperre



Herzliche Grüße

Heiko

Datei-Anhänge

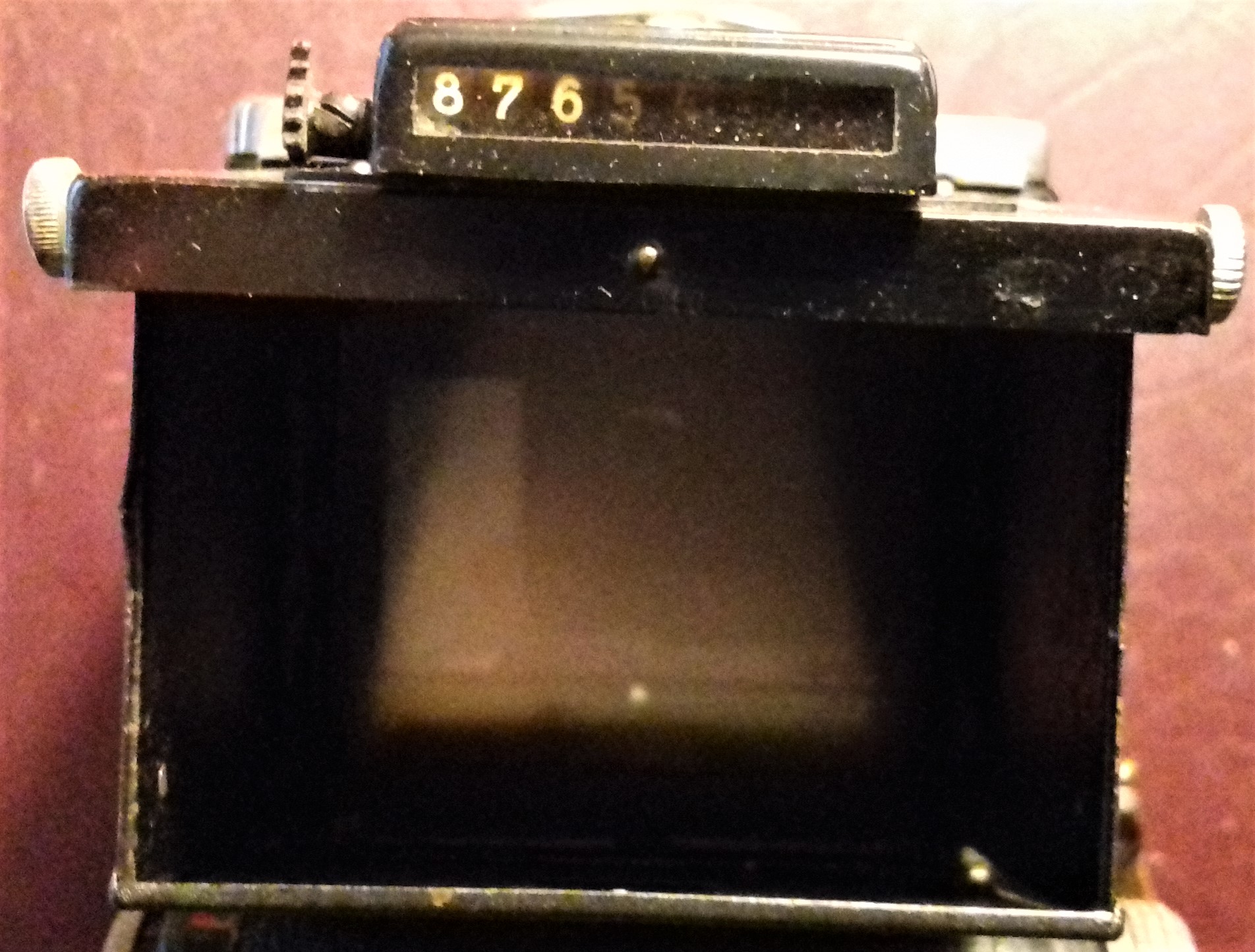

Lichtschacht ausgeklappt.jpg Lichtschacht ausgeklappt.jpg (4x)

Mime-Type: image/jpeg, 1.071 kB

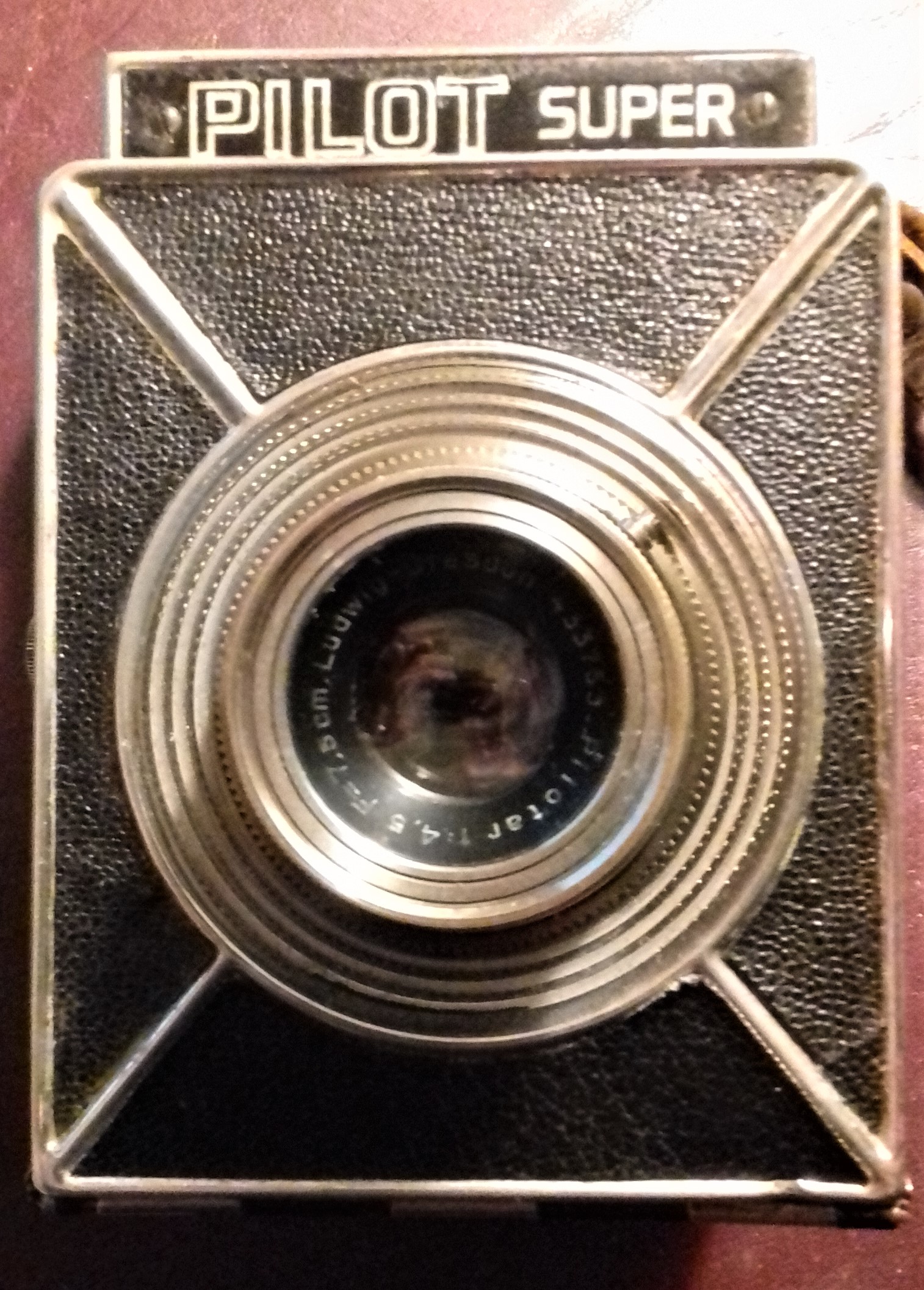

Ludwig Pilotar-4,5-Objektiv.jpg Ludwig Pilotar-4,5-Objektiv.jpg (4x)

Mime-Type: image/jpeg, 819 kB

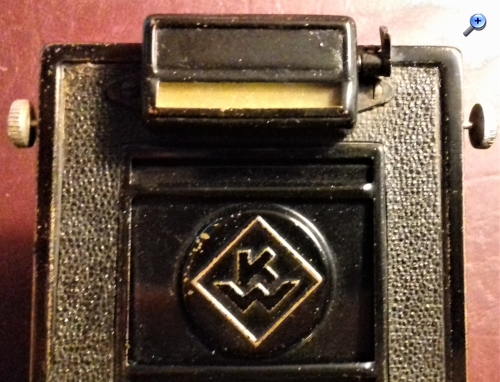

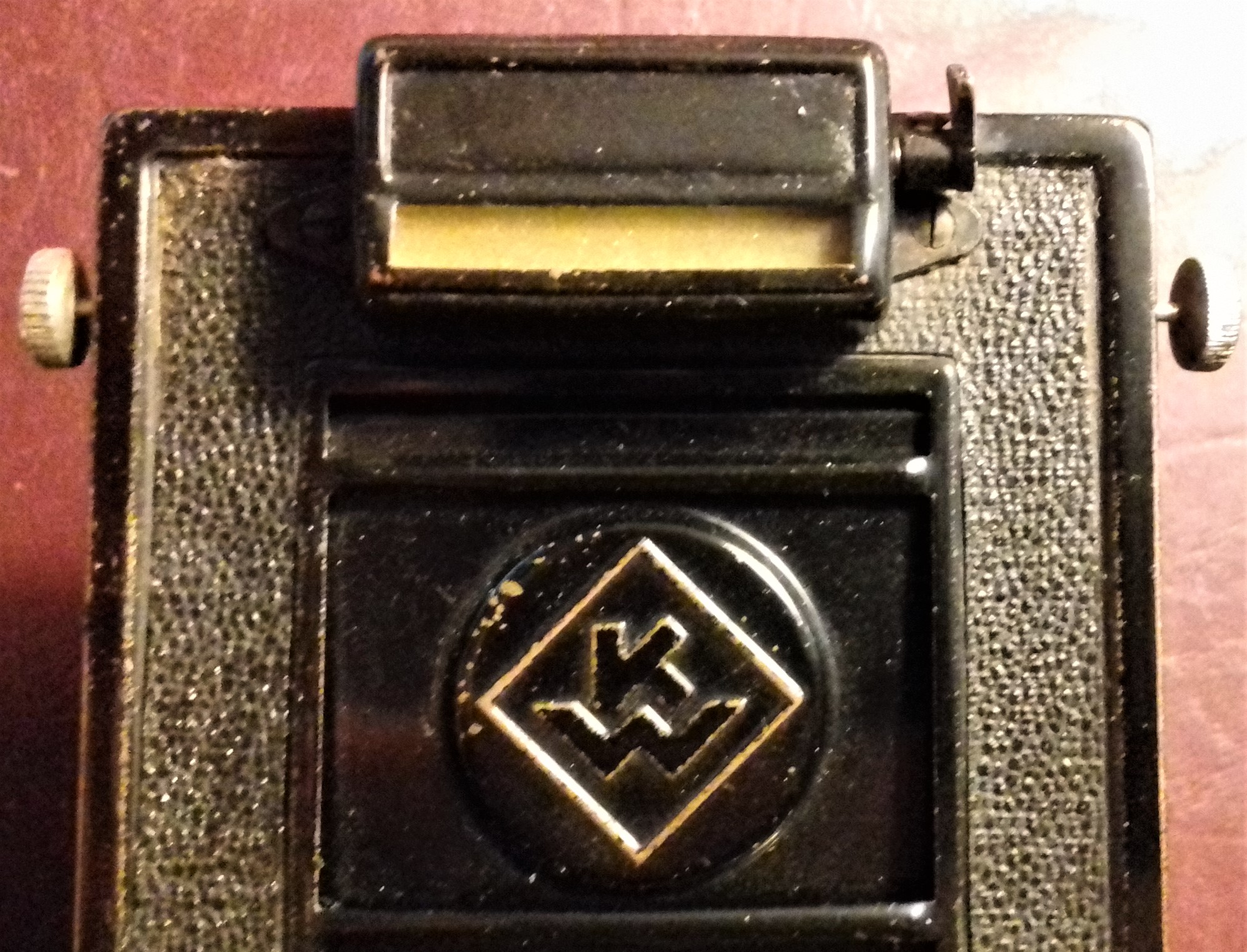

Lichtfenster am Schachtsucher.jpg Lichtfenster am Schachtsucher.jpg (6x)

Mime-Type: image/jpeg, 758 kB

Optischer Belichtungsmesser.jpg Optischer Belichtungsmesser.jpg (4x)

Mime-Type: image/jpeg, 566 kB

Optischer Belichtungsmesser 2.jpg Optischer Belichtungsmesser 2.jpg (5x)

Mime-Type: image/jpeg, 260 kB

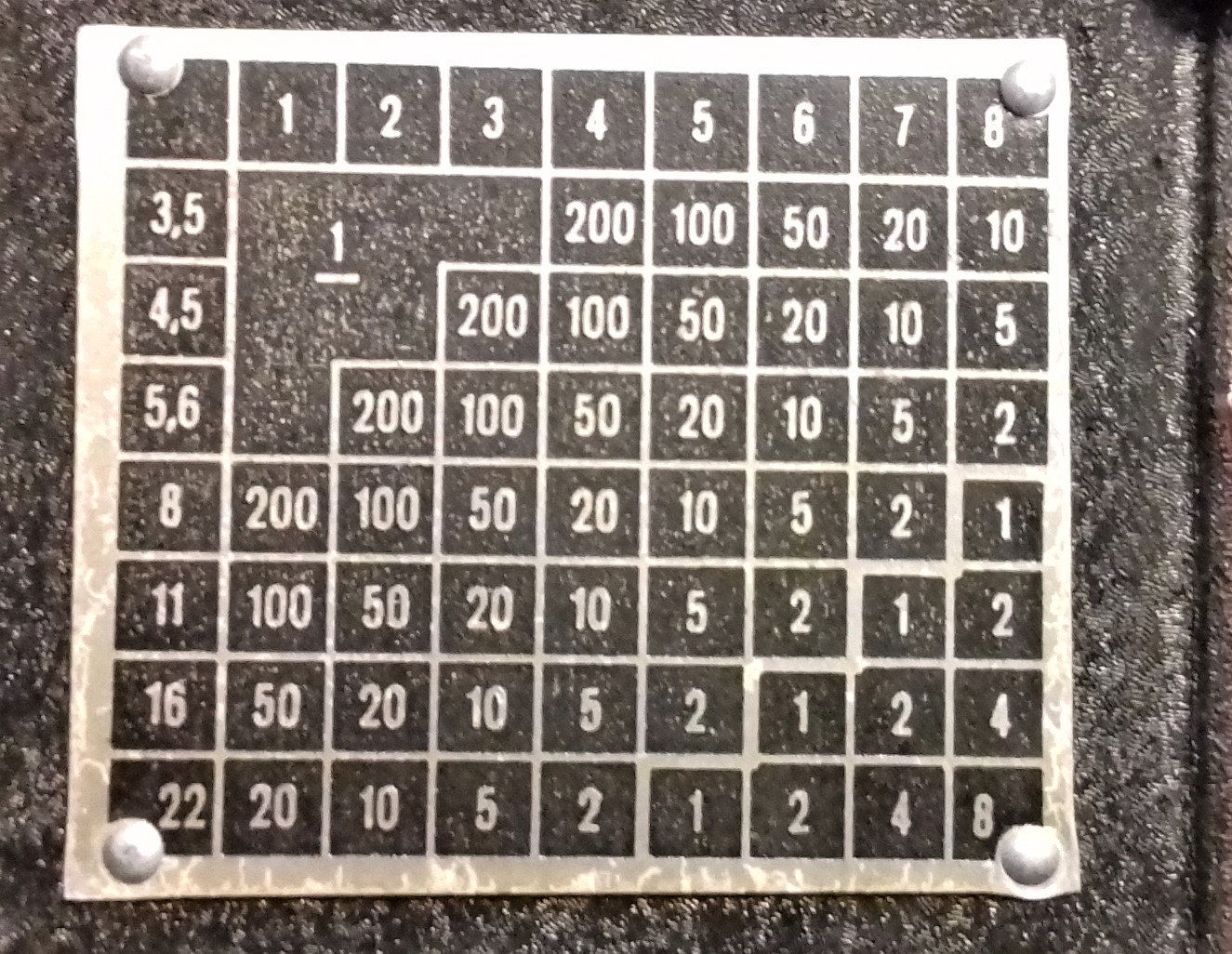

Lichtwert-Tabelle.jpg Lichtwert-Tabelle.jpg (3x)

Mime-Type: image/jpeg, 445 kB

15.10.20 10:53
Rainer

Administrator

15.10.20 10:53
Rainer

Administrator

Re: Kameras mit nicht-elektrischem Belichtungsmesser

Lieber Heiko,

das ist eine gut nachvollziehbare Aufzeigung des Belichtungs-Ermittlungsprozesses. Eine interessante Kamera.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
