[ iIa ] Kopier-Objektiv für 8 mm Filme

Technische Daten:


  • Typ: Schmalfilmkopier-Objektiv für KB Spiegelreflexkameras
  • Modell: Rondo
  • Hersteller: Rondo, Tokyo, Japan
  • Baujahr: ?
  • Vergrößerungsmaßstab: ca. 6:1 (KB) für Super 8 (4,01 x 5,79 mm) und Normal 8 (3,3 x 4,5 mm)
  • Bildwinkel: k.a.
  • Entfernungseinstellung: ?
  • Blendeneinstellung: fest
  • Wechselgewinde: T2 mit Adapter auf M42
  • Filtergewinde: entfällt
  • Abmessungen: 120 x 60 mm
  • Gewicht: 110 g
  • Ausstattung: Filmhalter mit Streulichtscheibe


Dieses Spezialobjektiv wird verwendet, um von Einzelbildern eines Super-8 oder Normal-8 Films ein Foto zu erstellen. Nach Entfernen des Filmhalters kann man es auch als Makro-Objektiv mit der angegebenen Vergrößerung verwenden. Ich habe es als Demonstationsobjekt in meiner Vitrine stehen.

Der Filmhalter vorn wird abgeschraubt und der Filmstreifen zwischen die verchromten Pins eingelegt. Dann wird der Filmhalter wieder aufgesetzt und mit der zentralen Rändelschraube leicht angezogen. Der Film wird soweit durchgezogen, bis der gewünschte Ausschnitt genau in das vorgesehene Fenster passt. Rändelschraube ganz festziehen und an die Kamera schrauben. Die seitlichen Rändelschrauben lösen und den Vorsatz drehen, bis der Filmausschnitt sich mit dem Sucherfenster deckt. Rändelschrauben wieder festziehen, den Kopierer gegen eine geeignete Lichtquelle halten (Filmleuchte, Tageslicht oder Blitzgerät), scharfstellen und die Kamera auslösen. Bei Verwendung eines Blitzgerätes zum Scharfstellen natürlich erst gegen eine andere Lichtquelle halten.


"Gut Licht" wünscht KP

"Sind die Fotos gut, lag's am Fotografen; sind sie schlecht, lag's an der Kamera."

Datei-Anhänge

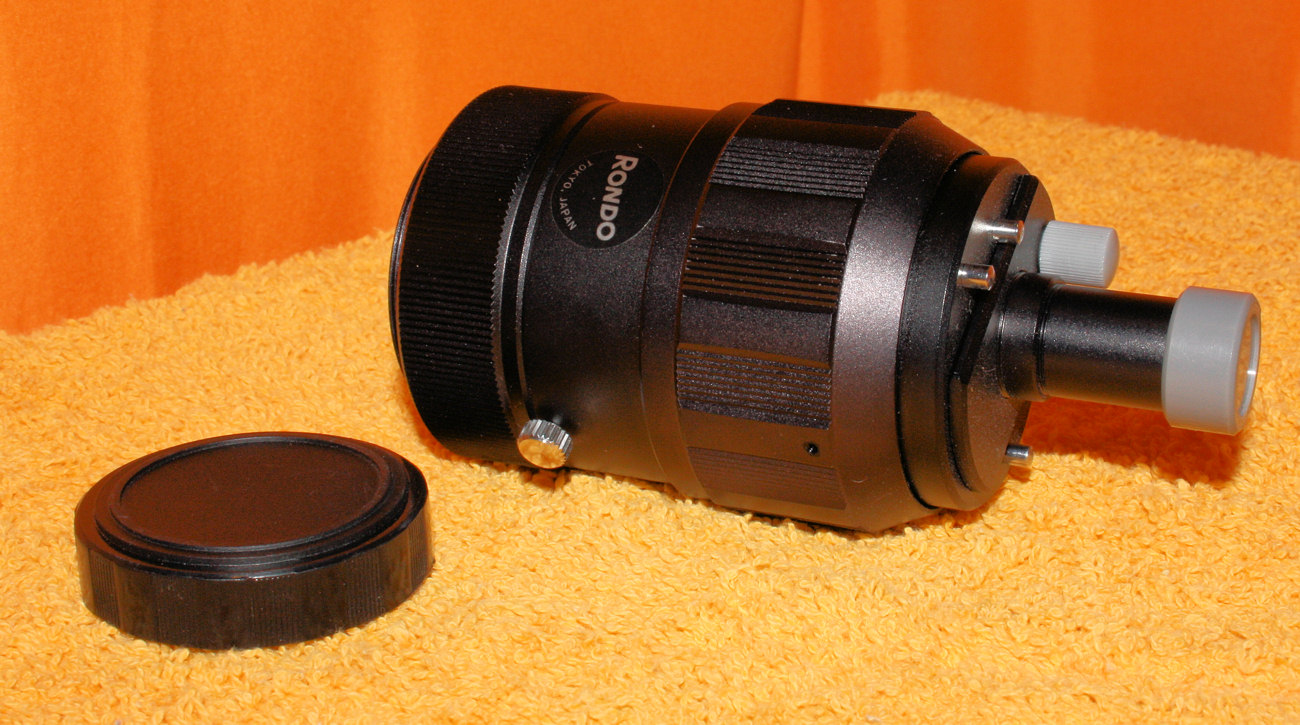

Schmalfilmkopierer 1.jpg Schmalfilmkopierer 1.jpg (663x)

Mime-Type: image/jpeg, 294 kB

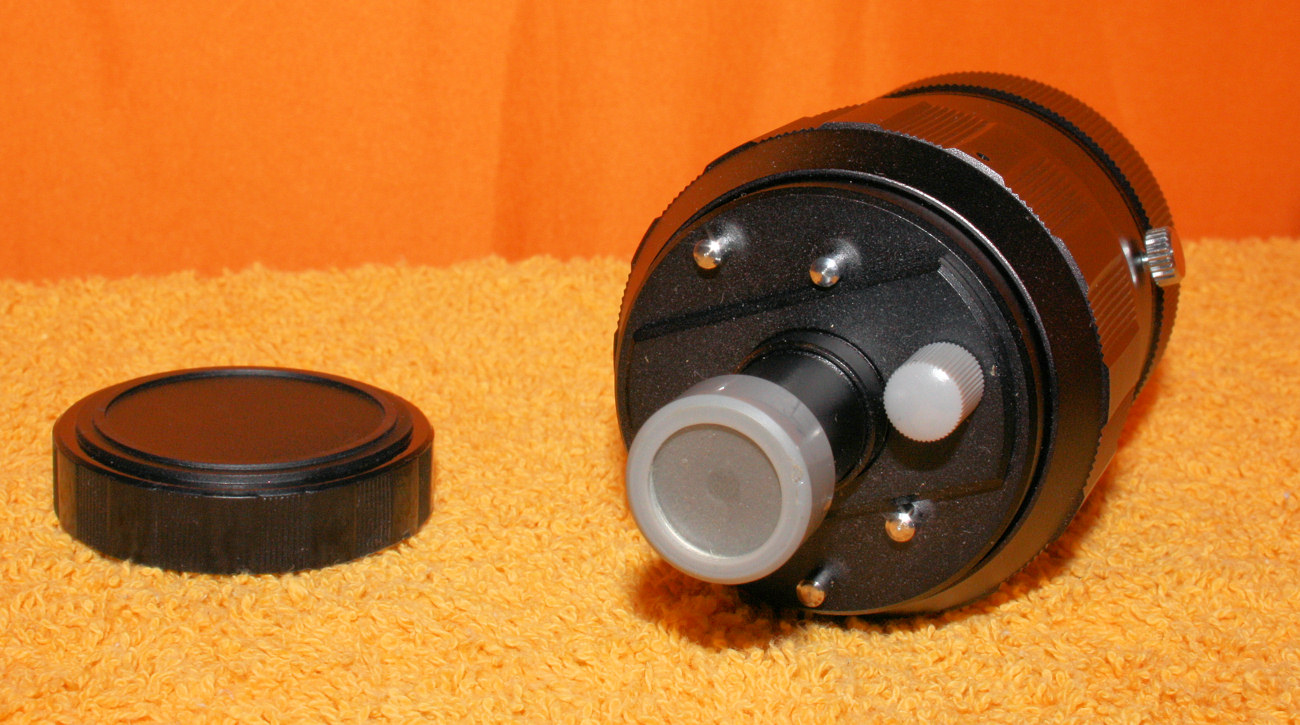

Schmalfilmkopierer 2.jpg Schmalfilmkopierer 2.jpg (647x)

Mime-Type: image/jpeg, 284 kB
