[iIa+iIa] Wirgin Edixa 16 - Varianten
 1 2
 1 2
24.08.08 15:42
Rainer

Administrator

24.08.08 15:42
Rainer

Administrator

[ iIa+iIa ] Wirgin Edixa 16 - Varianten

Hallo zusammen,

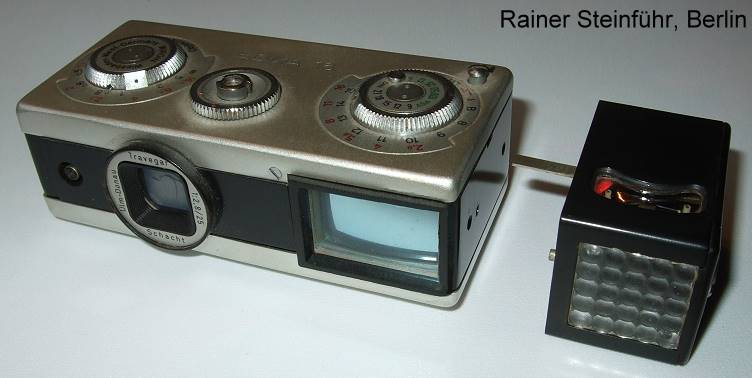

Es hat das Ur-Modell Edixa 16 mit diesen Objektiven gegeben :

  • Rodenstock Trinar 1:2.8/25mm
  • Schacht Travegar 1:2.8/25mm (mein Modell)
  • Schneider-Kreuznach Xenar 1:2.8/25mm



Karstadt bot das Modell als Alka 16 an.

Mir wurde von einem Sammler berichtet (der alle drei Varianten hat und Bilder selbst entwickelte), dass das Xenar die beste Qualität lieferte.

Konstrukteur war der legendäre Heinz Waaske (auch beteiligt an Wirgin Edixa Modellen und den Rollei 35 Kompaktkameras, usw.

Die Edixa 16 konnte ohne, mit ungekoppelten und mit gekoppelten Belichtungsmesser betrieben werden. Der ungekoppelte Belichtungsmesser hatte eine Lichtwertskala, der gekoppelte hatte lediglich zwei Zeiger die zur Deckung gebracht werden mussten.

Die Modell-Varianten 16M und 16MB werden in einem Folgebeitrag weiter unten angesprochen.

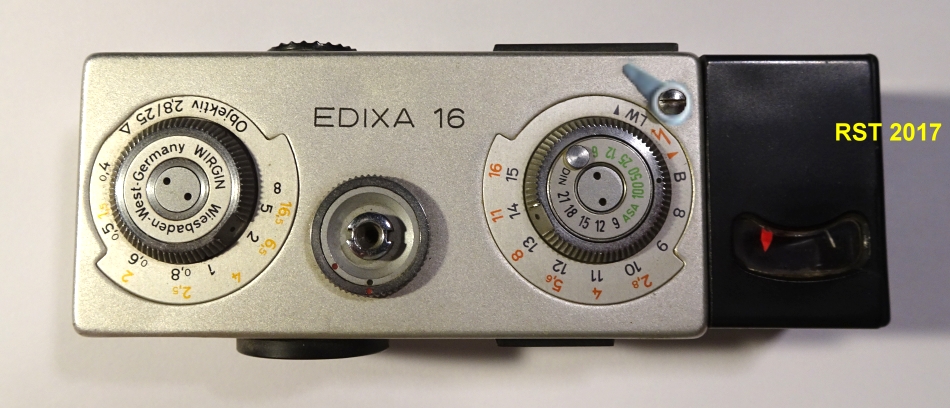

Daten:

  • Hersteller, Modell: Edixa 16
  • Baujahr: 1960/1961

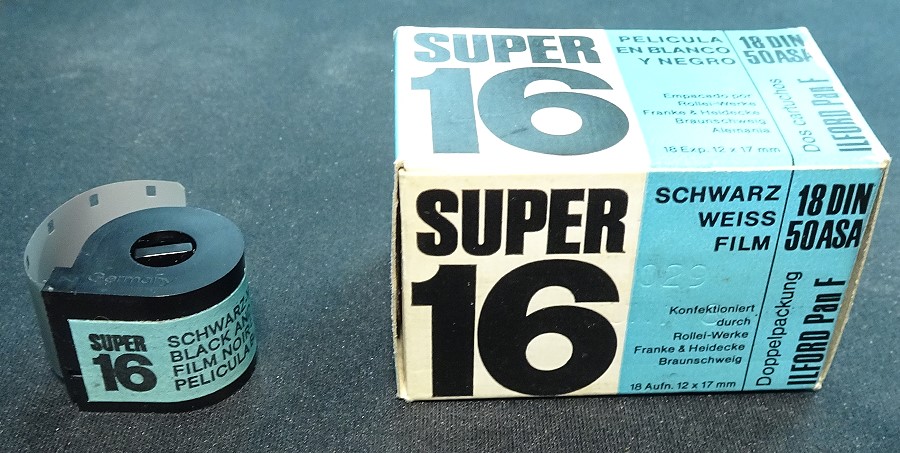

  • Format: Kleinstbild. 16mm Film . 12x17 mm. Filmlage: plan. Spezialpatronen
  • Objektiv: Schacht Travegar 1:2,8 Ulm-Donau . f=25 mm. 0,4 Meter - unendlich, mit Vorsatzlinsen noch näher! Haltering für Filter.
  • Aufnahmen: 24
  • Blenden: 2,8 - 16.
  • Verschluss: B, 1/30 (bei umgelegten Blitzhebel) sonst Lichtwertsteuerung, intern noch 1/60 und 1/150 Sek.
  • Blenden: Nur als solche einstellbar bei Hebel auch Blitz oder B, dann Blenden 2,8 bis 16.
  • Belichtungssystem: Lichtwertsteuerung 8-15 (Blenden/Zeiten-Kopplung) oder bei Blitzstellung Blenden und 1/30 Sek.
  • Blitz: Blitzsynchronisationsanschluss. Umschalthebel für Lichtwertmessung und Blitz-Betrieb mit 1/30 sek.
  • Belichtungsmesser: Ja, ansetzbar mit Steuerstange gekoppelt. Nachführung ändert Lichtwerte. Variante ohne Kopplung: Anzeige des LW-Wertes auf dem Belichtungsmesser.
  • Filmzählwerk: ja, mit Ende-Erkennung und Rückstellung bei Rückspulung, zählt bis 24.
  • Sucher: Durchsichtsucher mit Parallaxenmarke
  • Filmtransport: Drehhebel
  • Filmempfindlichkeiten: 9-21 DIN
  • Entfernungsmesser: nein
  • Selbstauslöser: nein
  • Film: geeignet für perforierten und unperforierten Film
  • Filmtyp-Merkscheibe: nein
  • Besonderheiten, Sonstiges: Metallgehäuse. Drahtauslöser. Stativgewinde. Auslösesperre.
  • Serien-Nummer: 412092
  • Zubehör: Tasche, Entwickler-Tank, DIA-Prohektor, Filter, Vorsatzlinsen, Blitzgerät, Tragekette


Preis anno 1964: 198 DM











Werte für Sommer, im Frühlig und Herbst sollte der Lichtwert um 1, im Winter um 2 Stufen verringert werden.






Vorsatzlinsen-Tabelle


MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.

Editiert 24.08.08 15:52

Zuletzt bearbeitet am 25.09.20 21:29

Datei-Anhänge
edixa16.jpg edixa16.jpg (2002x)

Mime-Type: image/jpeg, 37 kB

edixa-16-10.jpg edixa-16-10.jpg (170x)

Mime-Type: image/jpeg, 261 kB

edixa-16-11.jpg edixa-16-11.jpg (155x)

Mime-Type: image/jpeg, 241 kB

edixa-16-12.jpg edixa-16-12.jpg (181x)

Mime-Type: image/jpeg, 179 kB

edixa-16-13.jpg edixa-16-13.jpg (177x)

Mime-Type: image/jpeg, 163 kB

edixa-16-14.jpg edixa-16-14.jpg (183x)

Mime-Type: image/jpeg, 201 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung erkennbar oder zuordenbar sind !
---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


27.09.12 09:18
sepplbauer

BZF-Meister

27.09.12 09:18
sepplbauer

BZF-Meister

iIa. Re: Wirgin Edixa 16M und weitere Varainten

Hallo Rainer,

ich habe die 16M - Kannst du mir den Unterschied sagen zwischen 16 und 16M?



LG

Markus

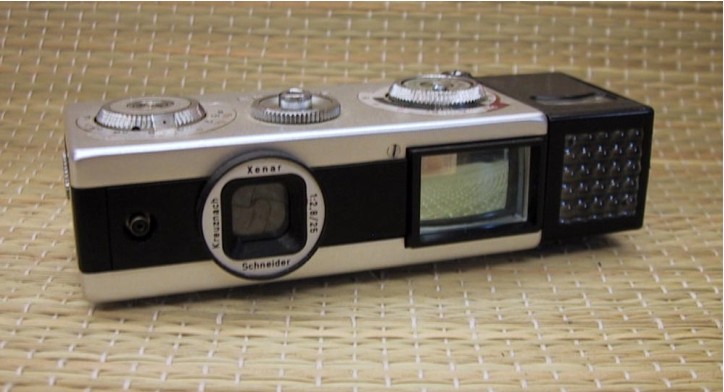

Admin: Die 16M und 16 MB (schwarz/black) entspricht außer dem Objektiv und der nicht vorhandenen Lichtwertmessung (also mit Blende und Zeit-Einstellung) der Edixa 16.

Hier die Daten:

Daten:


  • Hersteller, Modell: Edixa 16M (Edixa 16MB)
  • Baujahr: 1962
  • Format: Kleinstbild. 16 mm Film . Filmlage: plan. Spezialpatronen
  • Objektiv: Schneider Kreuznach Xenar. 2,8 / f=25 mm. 0,4 Meter - unendlich, mit Vorsatzlinsen noch näher! Haltering für Filter.
  • Aufnahmen: 24
  • Blenden: 2,8 - 16.
  • Verschluss: B, 1/30 , 1/60 Sek. , (bei umgelegten Blitzhebel), 1/150 Sek. Keine Lichtwertanzeige
  • Blenden: Nur als solche einstellbar bei Hebel auch Blitz oder B, dann Blenden 2,8 bis 16.
  • Belichtungssystem: Lichtwertsteuerung in Stellung LW (Blenden/Zeiten-Kopplung) oder bei Blitzstellung Blenden und 1/30 Sek.
  • Blitz: Blitzsynchronisationsanschluss. Umschalthebel für Lichtwertmessung und Blitz-Betrieb mit 1/30 sek.
  • Belichtungsmesser: Ja, ansetzbar mit Steuerstange gekoppelt. Nachführung ändert Lichtwerte. Variante ohne Kopplung: Anzeige des LW-Wertes auf dem Belichtungsmesser.
  • Filmzählwerk: ja, mit Ende-Erkennung und Rückstellung bei Rückspulung, zählt bis 24.
  • Sucher: Durchsichtsucher mit Parallaxenmarke
  • Filmtransport: Drehhebel
  • Filmempfindlichkeiten: 9-21 DIN
  • Entfernungsmesser: nein
  • Selbstauslöser: nein
  • Film: geeignet für perforierten und unperforierten Film
  • Filmtyp-Merkscheibe: nein
  • Besonderheiten, Sonstiges: Metallgehäuse. Drahtauslöser. Stativgewinde. Auslösesperre.
  • Zubehör: Tasche, Entwickler-Tank, DIA-Prohektor, Filter, Vorsatzlinsen, Blitzgerät, Tragekette

Datei-Anhänge
Wirgin-Edixa16M.jpg Wirgin-Edixa16M.jpg (367x)

Mime-Type: image/jpeg, 63 kB

27.09.12 14:14
Rainer

Administrator

27.09.12 14:14
Rainer

Administrator

Re: Wirgin Edixa 16 - Varianten

Hallo Markus,

mir sind derzeit diese Varianten der Edixa 16 bekannt (alle Angaben ohne Gewähr):

  • Edixa 16 (1960/61. Nur Lichtwert-Einstellung, ausser bei Stellung Blitz. Objektiv: zumeist Travegar 1:2,8)

  • Edixa 16 M (getrennte Blenden und Verschlußzeiten, keine Lichtwerte-Anzeige. Stellung LW möglich Objektiv: Schneider Kreuznach, Xenar 2,8 / 25 mm)

  • Edixa 16 MB. 1965. Eigentlich Modell 16M in schwarz (black), (getrennte Blenden und Verschlußzeiten, keine Lichtwerte-Anzeige. Stellung LW möglich. Objektiv: Schneider Kreuznach, Xenar 2,8 / 25 mm)

  • Edixa 16 S ( 1963/64, Lichtwert-Einstellung, Objektiv: Travegar Schacht, Ulm-Donau, 1:2.8 25mm oder Rodenstock Trinar 2,8 / 25 mm)

  • Edixa 16 U (1965. Lichtwerteinstellung, Belichtungsmesser nicht gekoppelt?. Objektiv Schacht Travegar Ulm-Donau 1:2,8)


Es hat wohl auch einige "Grenzverletzter" gegeben, also Objektive (Trinar, Travegar, Xenar) die nicht in die Zuordnung obiger Liste passen.

Es gibt sehr ähnliche Modelle von Franka. die Franka 16 (Franka war die eigentliche Produktionsstätte) und von Karstadt die alka 16.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Zuletzt bearbeitet am 30.08.20 13:49

27.09.12 14:21
sepplbauer

BZF-Meister

27.09.12 14:21
sepplbauer

BZF-Meister

Re: Wirgin Edixa 16 -Varianten

OK, danke Rainer für die umfangreiche Information.

lg

Markus

29.08.20 18:51
Rainer

Administrator

29.08.20 18:51
Rainer

Administrator

Re: Wirgin Edixa 16 - Varianten

Hallo zusammen,

der Startbeitrag und weitere Beiträge dieses Threads ist überarbeitet und ergänzt worden.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

29.08.20 20:51
Bae

BZF-Einsteiger

29.08.20 20:51
Bae

BZF-Einsteiger

Re: Wirgin Edixa 16 - Varianten

Meine 19 Edixa 16 habe ich in einer Excelltabelle mit 25 Spalten und 17 Zeilen aufgelistet, aber die bekomme ich hier nicht alle unter. Oder kann man hier eine Excelltabelle einstellen?

29.08.20 21:22
Rainer

Administrator

29.08.20 21:22
Rainer

Administrator

Re: Wirgin Edixa 16 - Varianten

Hallo BAE,


Du kannst hier über "Dateianhänge" XLS oder XLSX - Tabellen hochladen, wenn sie kleiner als 2 Mbyte sind.


Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

30.08.20 11:35
Bae

BZF-Einsteiger

30.08.20 11:35
Bae

BZF-Einsteiger

Re: Wirgin Edixa 16 - Varianten

Vielleicht hat ja jemand Spaß, sein edixa Archiv zu vervollständigen, hier meine Excell-Tabelle mit 19 aufgelisteten Edixa 16 aus meinem Bestand, nachdem mir Rainer so freundlich geholfen hat, wie man Excell-sheets hochlädt

Datei-Anhänge
Edixa16.xls Edixa16.xls (35x)

Mime-Type: application/vnd.ms-excel, 34 kB

30.08.20 13:47
Rainer

Administrator

30.08.20 13:47
Rainer

Administrator

Re: Wirgin Edixa 16 - Varianten

Hallo Bae,

das war sicher eine richtige Fleißaufgabe, Respekt.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

25.09.20 19:10
GeorgK

BZF-Meister

25.09.20 19:10
GeorgK

BZF-Meister

Re: Wirgin Edixa 16 - Varianten

Hallo Fotofreunde.



Welche Spulen waren, oder sind Original?
Wie wurde der Film eingelegt?

Ich denke an wiederbefüllung.

EDIT: Samstag 16:56

Rainer hat dazu ein Unterforum aufgemacht Da ist meine Frage beantwortet.

https://blende-und-zeit.sirutor-und-comp...amp;thread=37#3


Grüße aus der Stadt
der Rodgau Monotones

Georg

Zuletzt bearbeitet am 26.09.20 17:00
