[ iIa ] Asahi Pentax SV

Hallo im Forum!

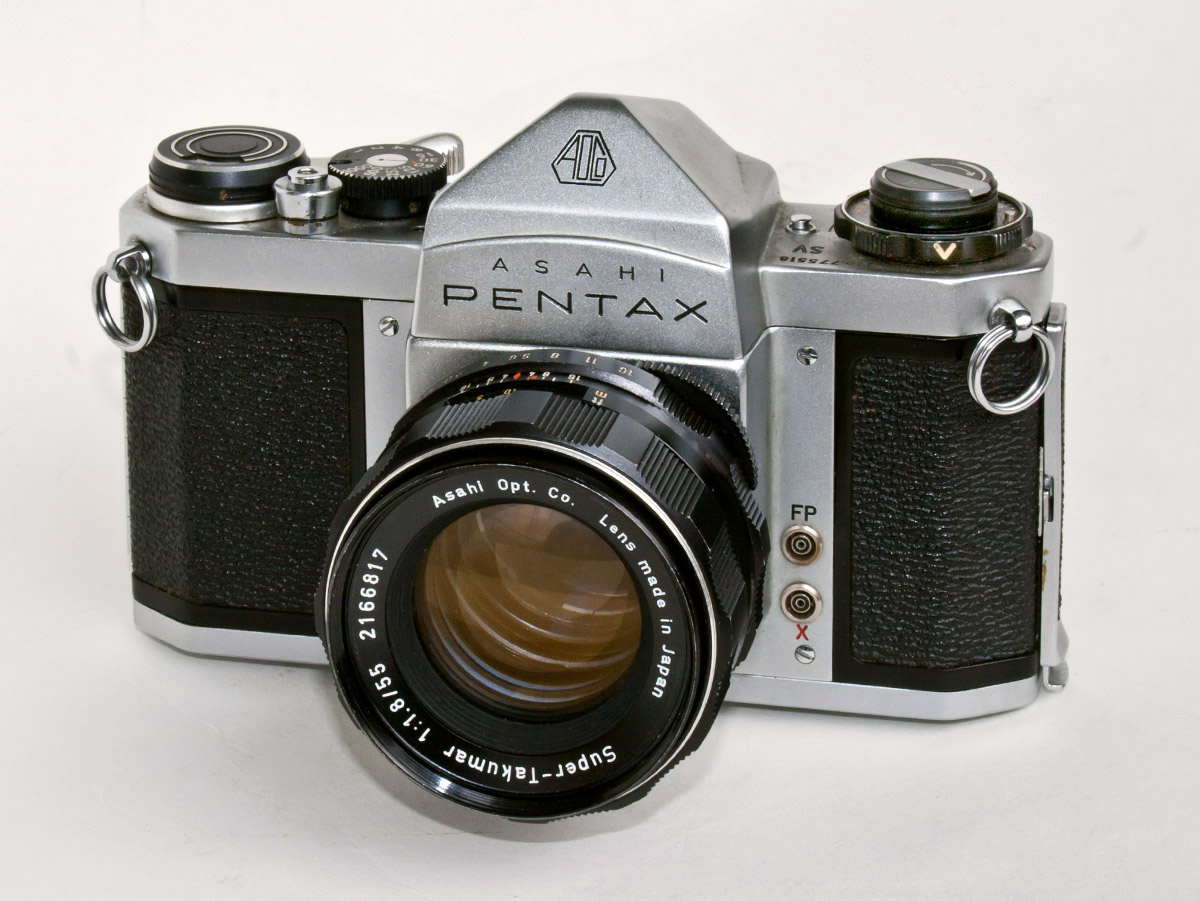

Die Asahi Pentax SV ist eine frühe Ausgabe der rein mechanischen Spiegelreflexkameras aus Japan.





Technische Daten:

  • Typ: Kleinbild-Spiegelreflexkamera
  • Hersteller: Asahi Optical Co. Ltd., Japan
  • Modell: Pentax SV
  • Baujahr: 1962 - 68
  • Belichtungsmessung: keine
  • Verschluss: Horizontal ablaufender Tuch-Schlitzverschluss, 1/1000 - 1 sek., B, T
    X-Blitzsynchronzeit 1/50 sek.
  • Objektiv: M 42 Wechselgewinde, hier Super Takumar 1:1,8 / 55 mm mit Druckblende
    Entfernungseinstellung: 0,45 m - Unendlich
  • Sucher: Pentaprismensucher mit Fresnelllinse und Mikroprismenring
  • Filmtransport: Schnellspannhebel
  • Selbstauslöser: 10 sek. Vorlaufzeit
  • Blitzanschluss: Steckbuchsen X und FP
  • Abmessungen: 146 x 95 x 94 mm (mit Objektiv)
  • Gewicht: 795 g (mit Objektiv)
  • Sonstiges: Stativgewinde: 1/4" , Anschluss für Drahtauslöser,

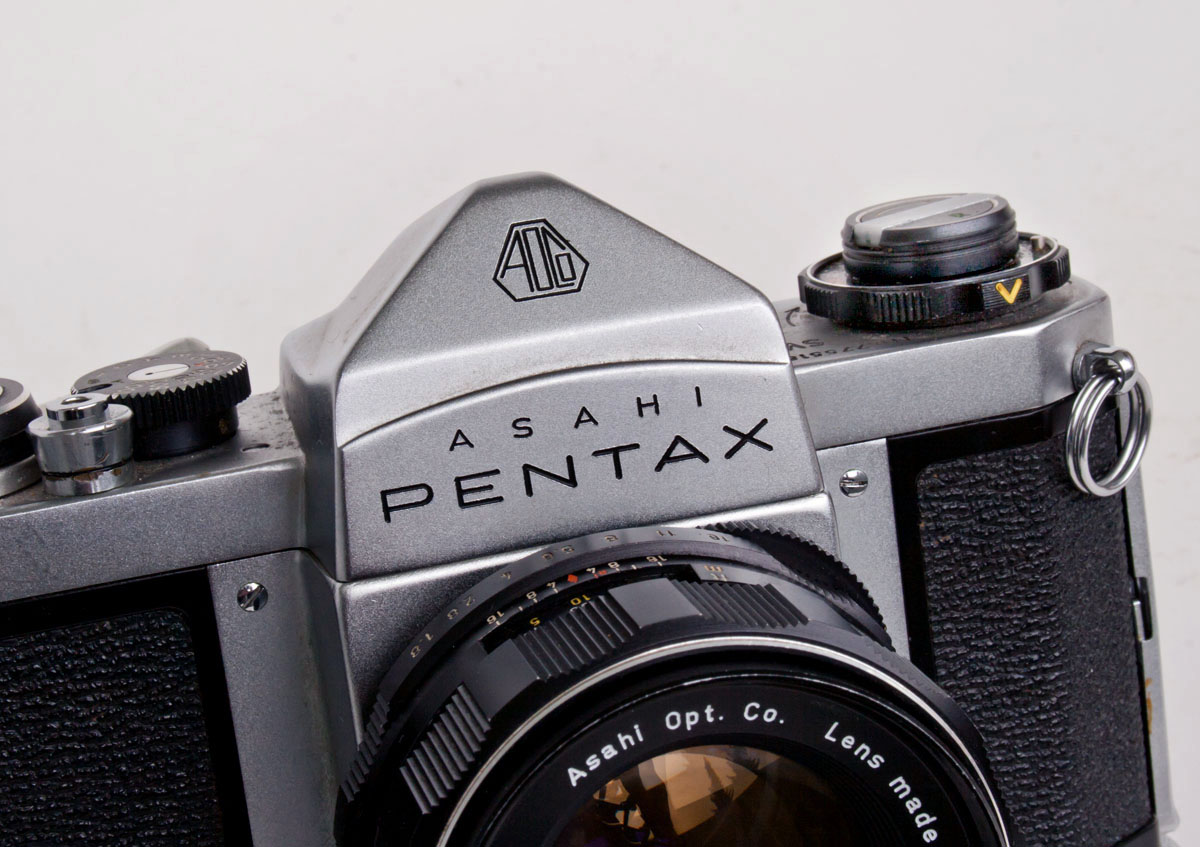

Auf dem Prismengehäuse ist noch das alte Asahi Logo eingraviert: AOCo - Asahi Optical Co.

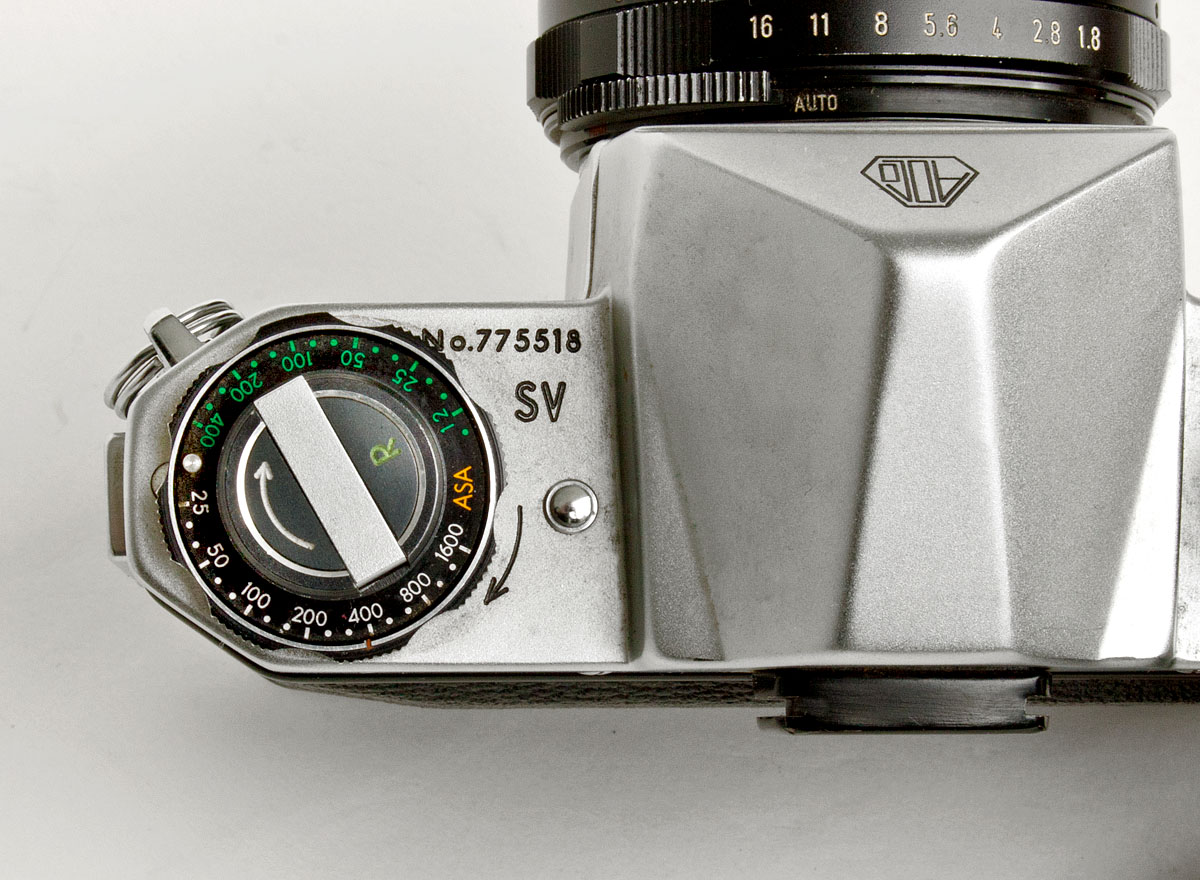

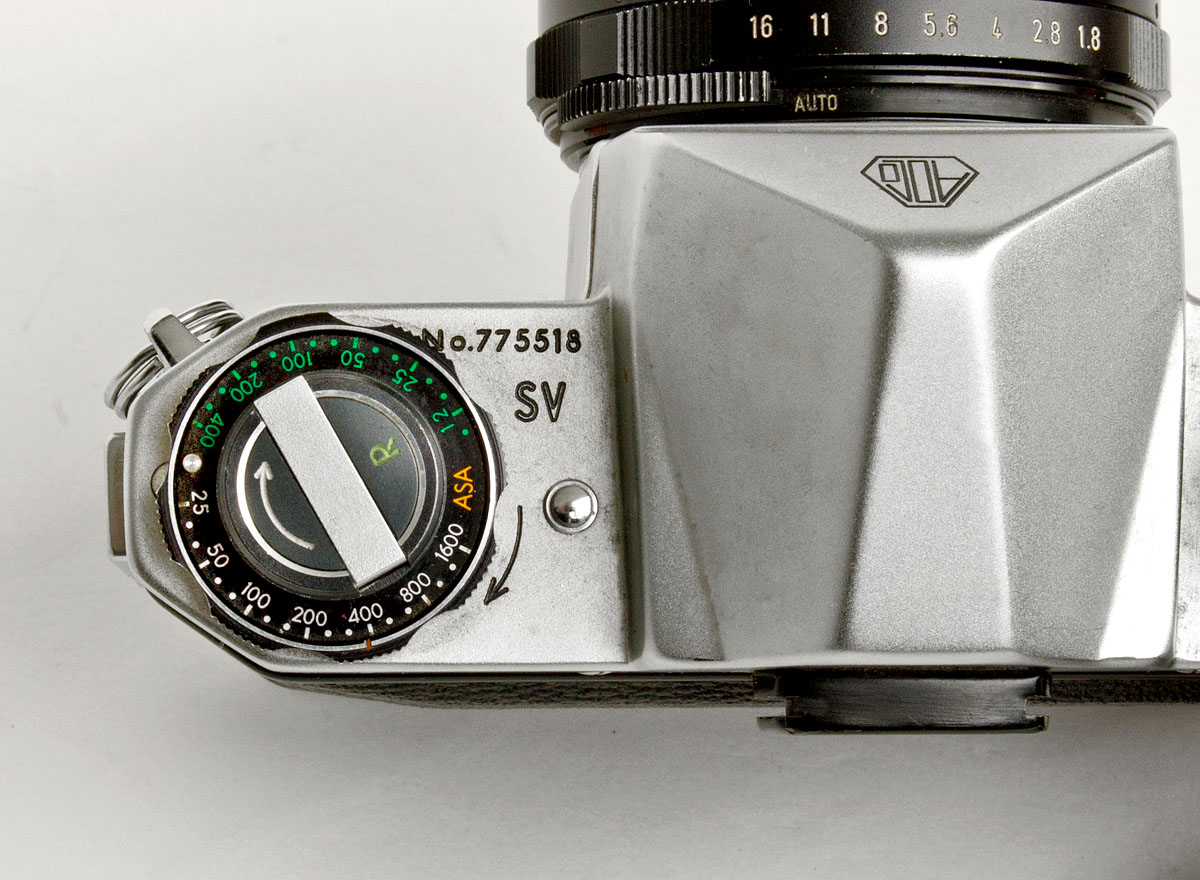

Das gelbe "V" auf dem Ring unter der Rückspulkurbel ist die Markierung des Selbstauslösers.



Der Selbstauslöser: Der Ring mit der Filmmerkscheibe wird im Uhrzeigersinn aufgezogen und mit dem kleinen Knopf daneben wird der Selbstauslöser gestartet.

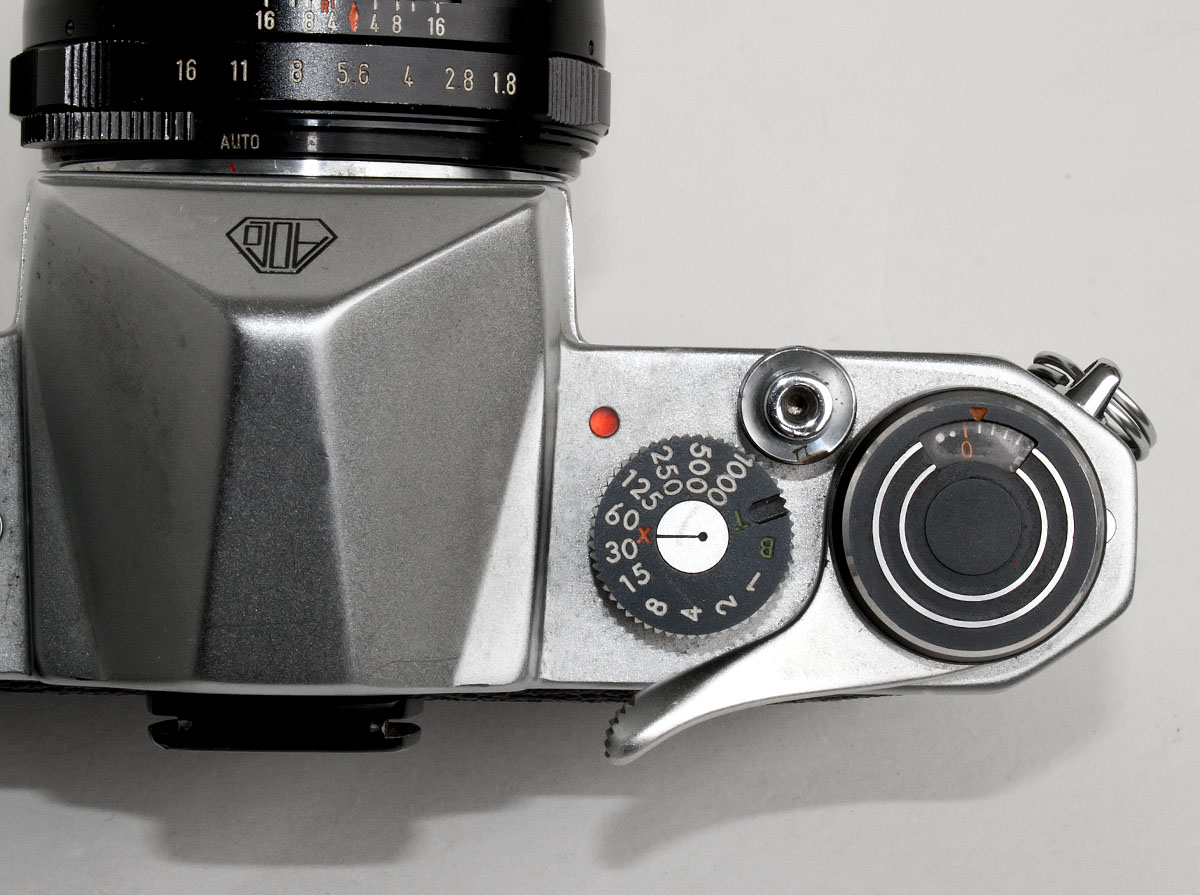

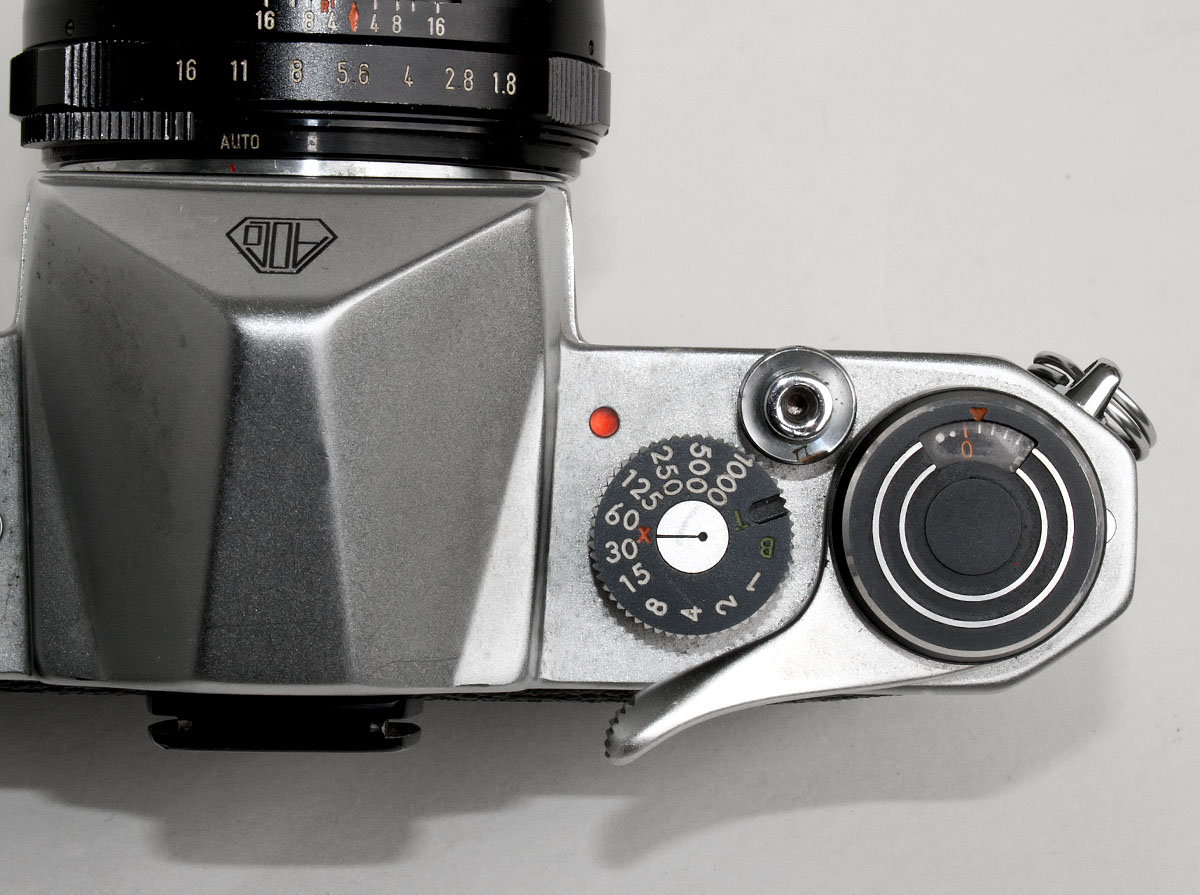

Die X-Markierung zwischen 1/30 und 1/60 ist die kürzest mögliche X-Synchronzeit von 1/50 sek.
In Stellung "T" bleibt der Verschluss solange geöffnet bis das Stellrad auf eine andere Markierung gedreht wird oder der Verschluss mit dem Schnellspannhebel geschlossen wird. Der rote Punkt zeigt an dass der Verschluss gespannt ist, nach dem Auslösen ist er schwarz.

Liebe Grüße
Willi
