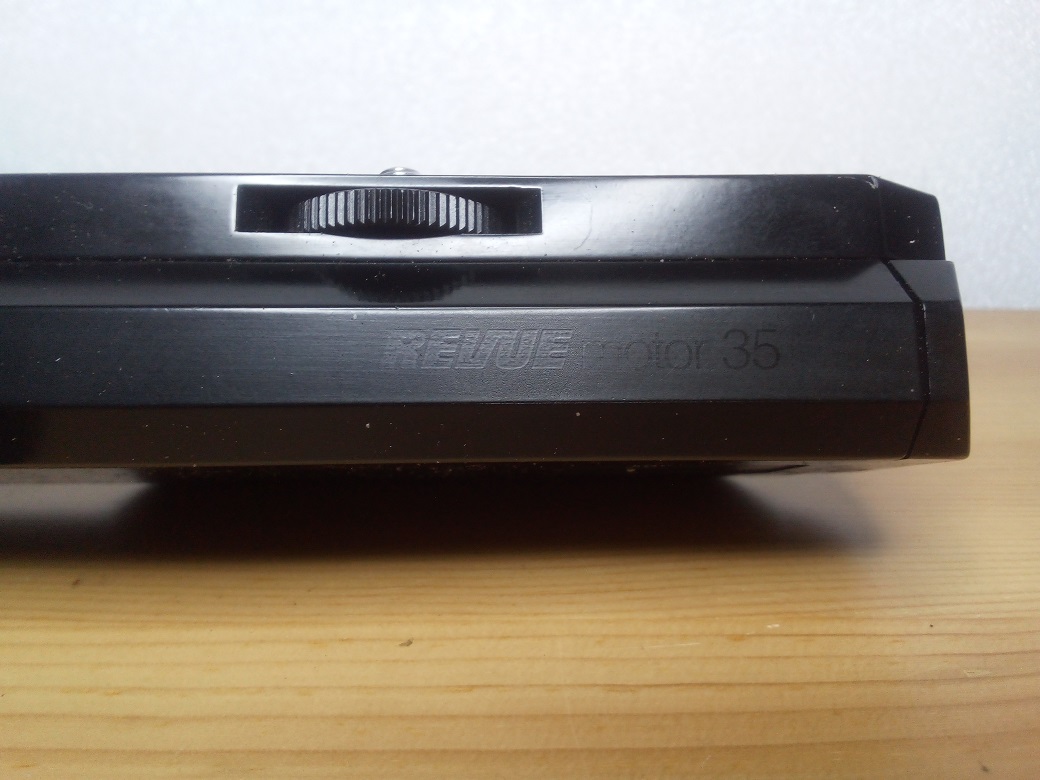

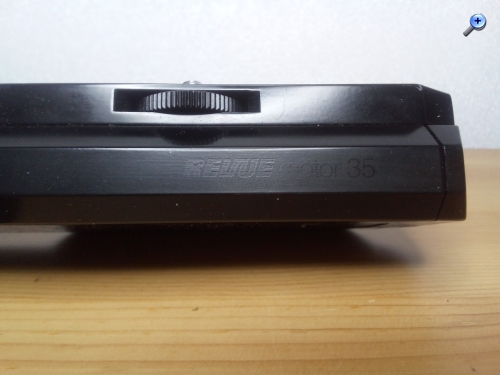

als Beifang zu einer noch vorzustellenden CHINON CE-3 memotron ist mir dieser REVUE Motor 35 (ein für Foto-Quelle umgelabelter Chinon Power Winder) ins Netz gegangen. Foto-Quelle hatte übrigens die CHINON CE-3 memotron in leicht abgewandelter Form als RevueFlex AC1 im Angebot. Bei dem hier gezeigten Exemplar ist die Beschriftung bis fast zur Unkenntlichkeit abgenutzt.

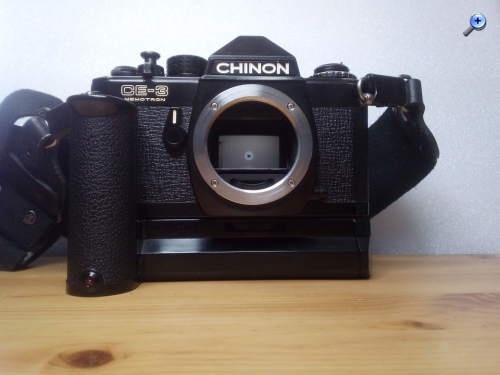

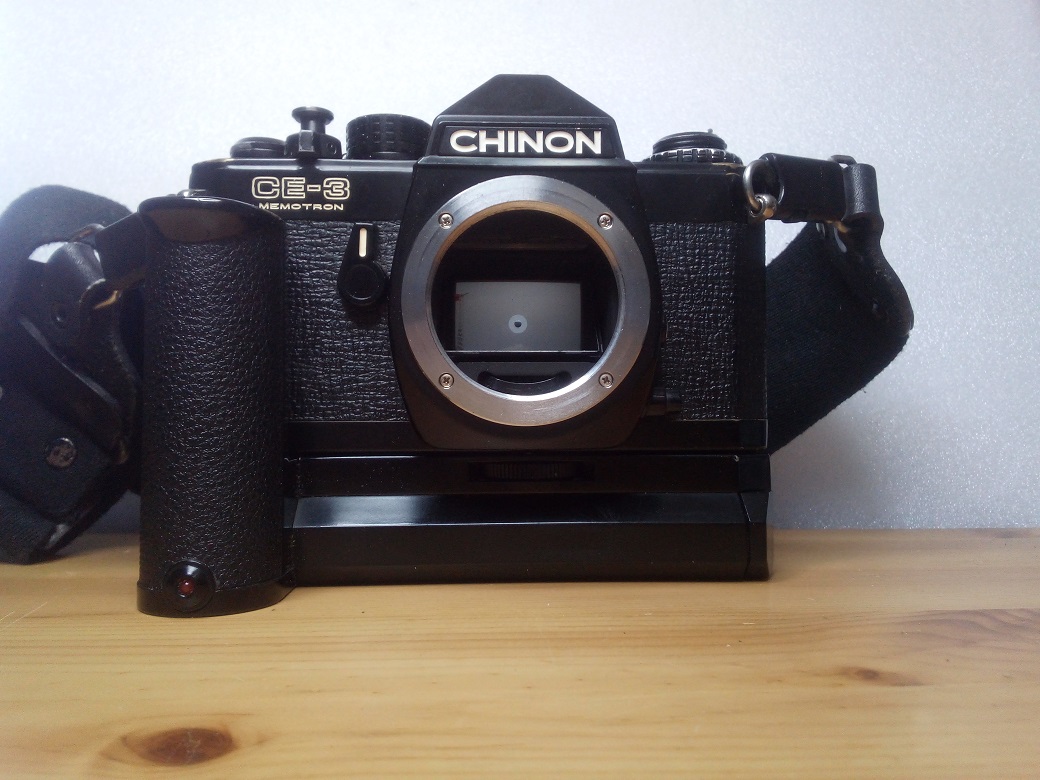

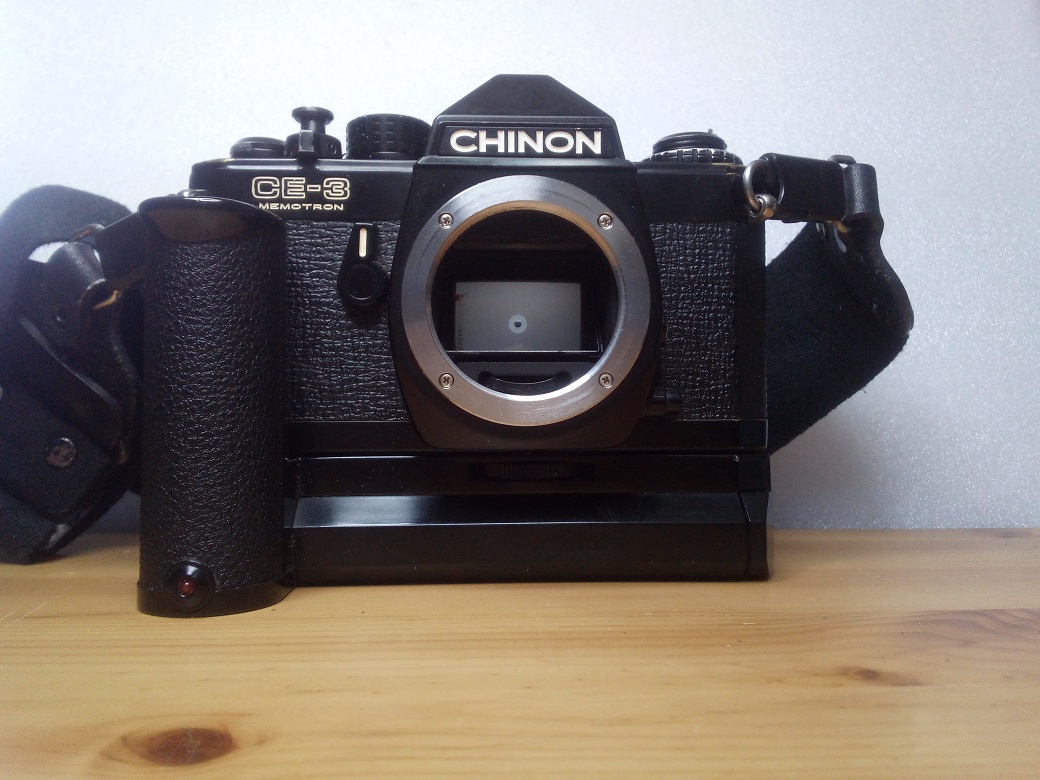

Angesetzt wird der REVUE Motor 35 mittels der 1/4" Schraube am Stativgewinde der Kamera. Vorher muß an dieser die Abdeckung am Boden für den Motoreingriff entfernt werden. Damit die kleine Abdeckplatte nicht verlorengeht kann diese in eine Öffnung an der Unterseite des Winders sicher eingeschraubt werden.

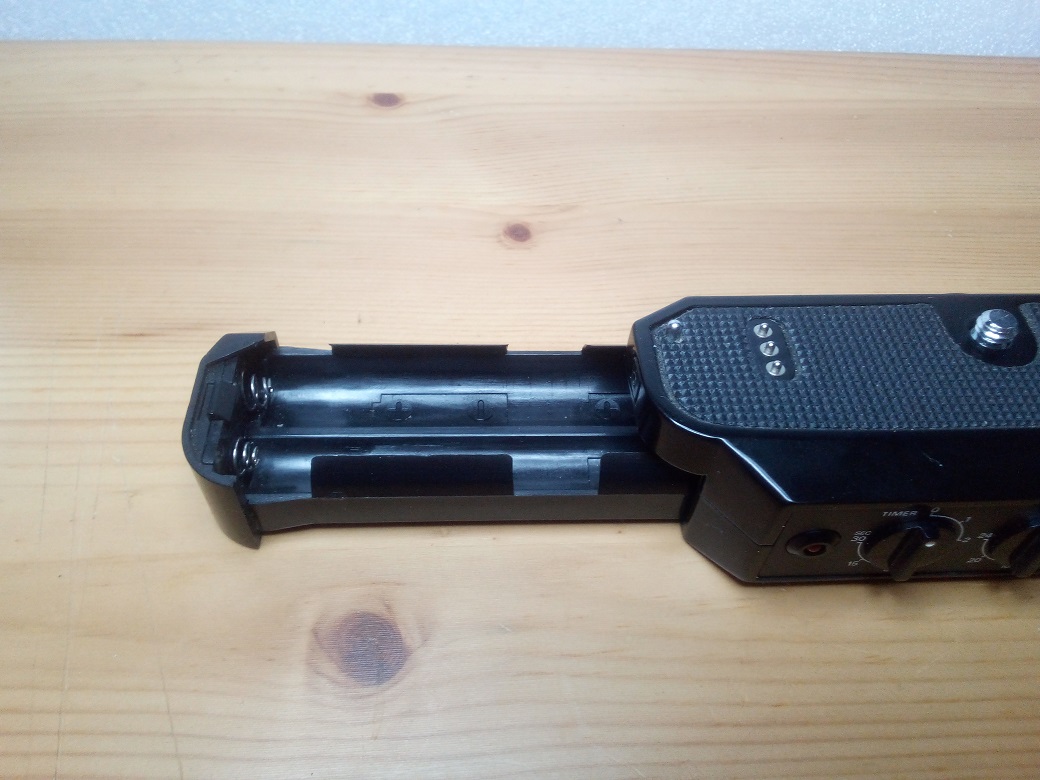

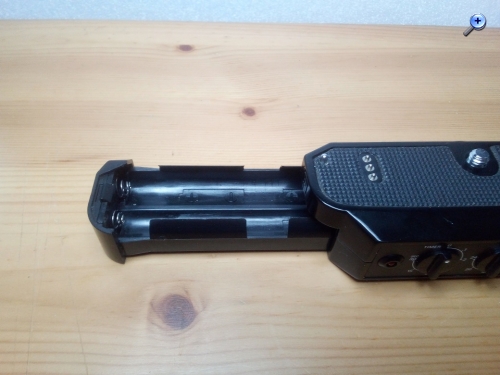

Hat man nun zur Stromversorgung 4 AA Batterien a 1,5 Volt in das Batteriefach eingelegt stellt einem das Gerät folgende Funktionen zur Verfügung:
1. Einzelbildaufnahme (Drehrad rechts auf Position "1"): Nach dem Drücken des Auslösers wird ein Bild "geschossen", der Film in der Kamera automatisch vorgespult und der Verschluß gespannt
2. Serienbildaufnahme (Drehrad auf "S"): Solange der Auslöser betätigt wird, wird ausgelöst, automatisch vorgespult und der Verschluß gespannt (ca. 2 Bilder / sec.) bzw. bis der Film "verschossen" ist
3. Intervallaufnahmen (Drehrad rechts auf "S", das mittlere Drehrad gibt die Anzahl der zu fertigenden Aufnahmen an und mit dem linken Drehrad werden die Intervallabstände eingestellt ( 1 - 30 sec.) hierfür wird ein Drahtauslöser mit Feststellfunktion benötigt da dieser Winder über keine "Lockfunktion" verfügt

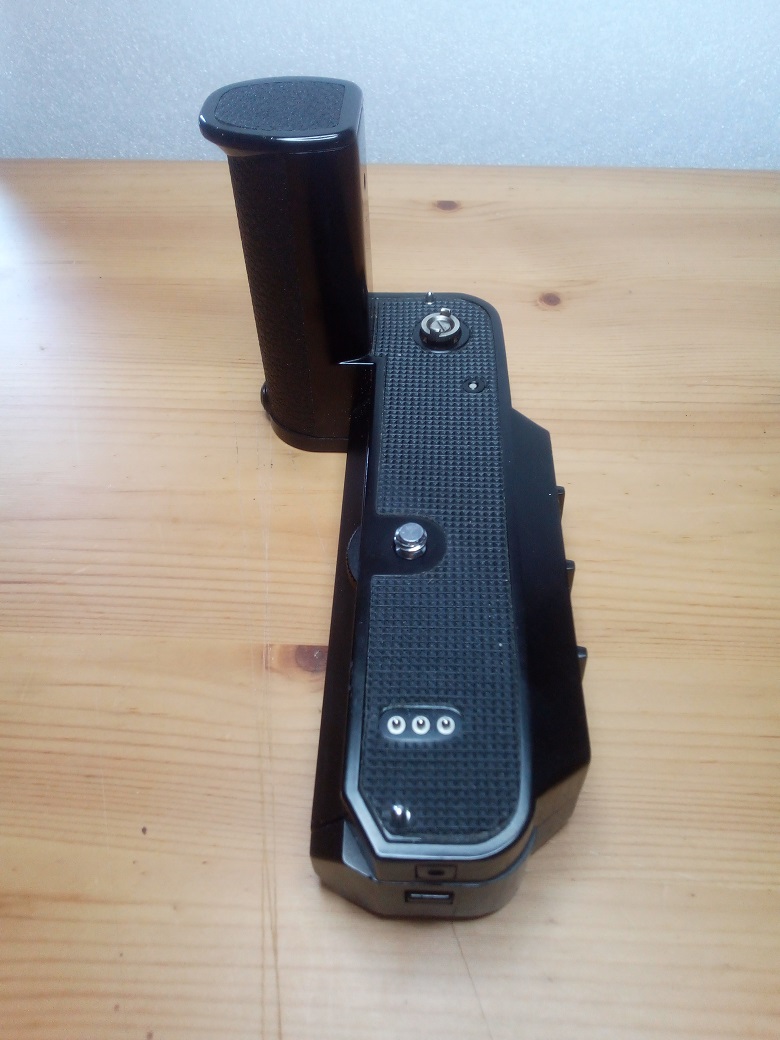

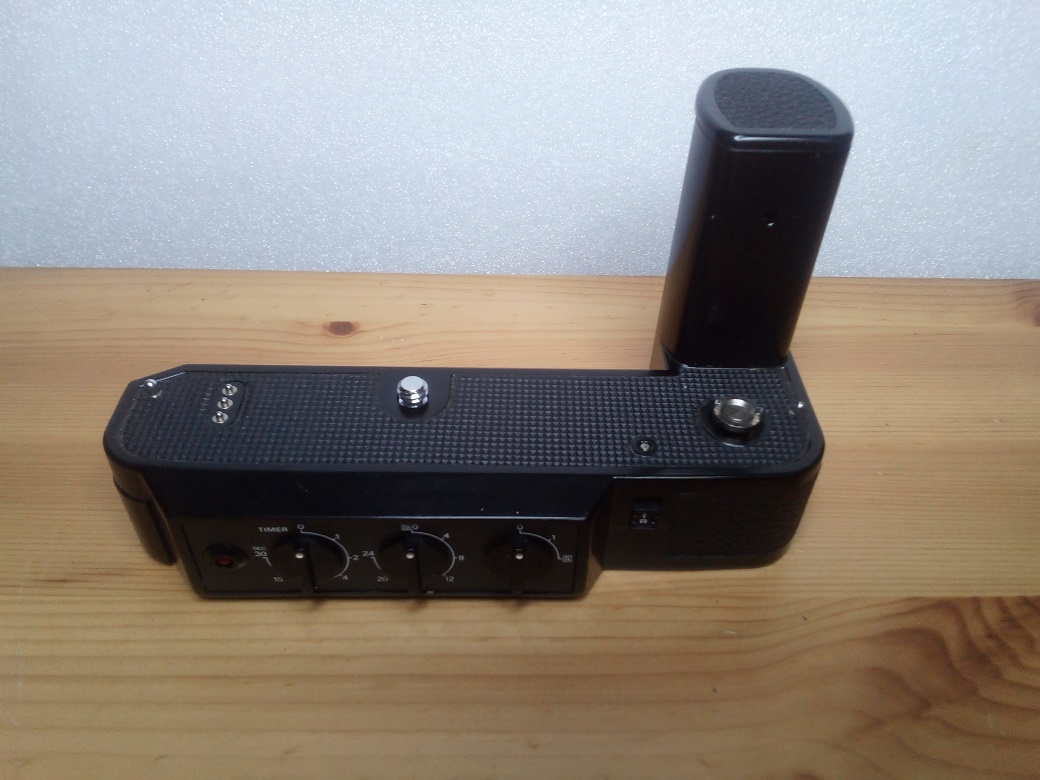

Auf der Oberseite sind die elektrischen Kontakte, die Befestigungsschraube und der Motoreingriff für die Filmaufwickelspule zu sehen

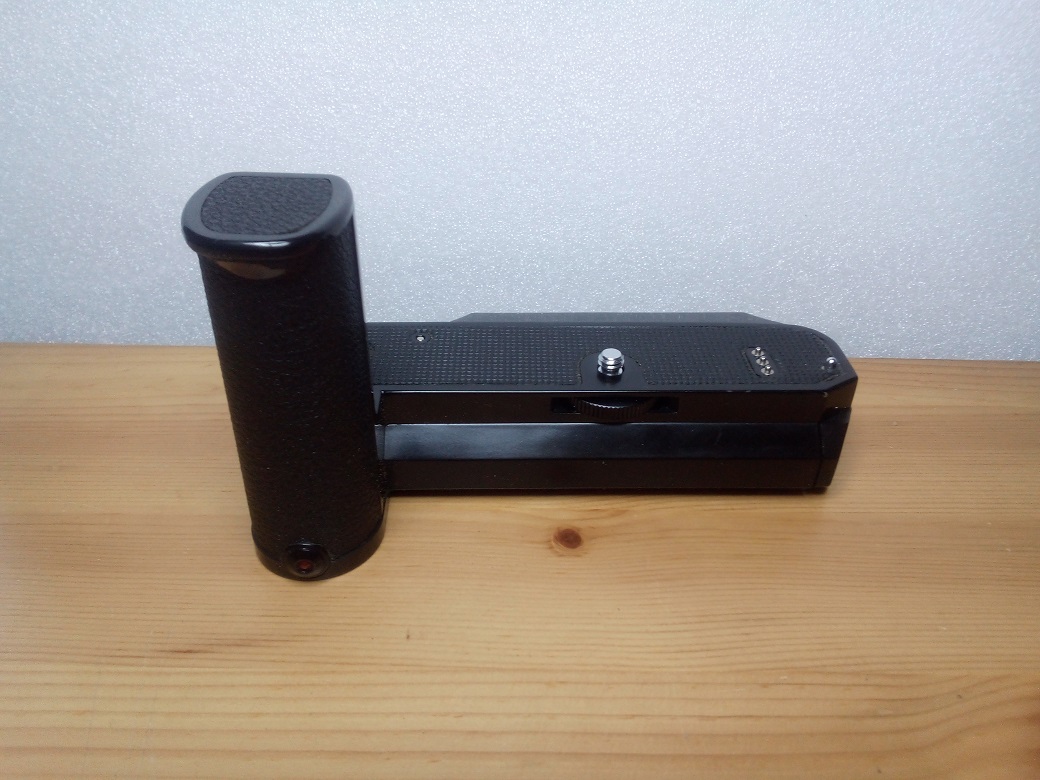

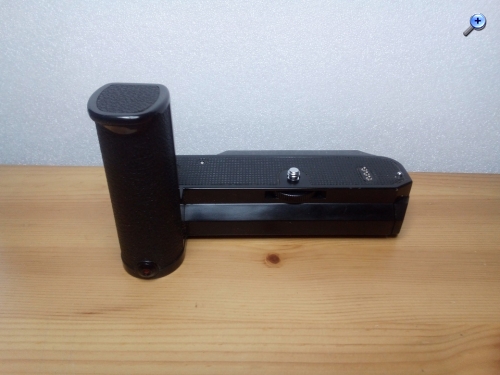

eine rote Hinweislampe findet sich auf der Vorderseite am unteren Ende des Griffes

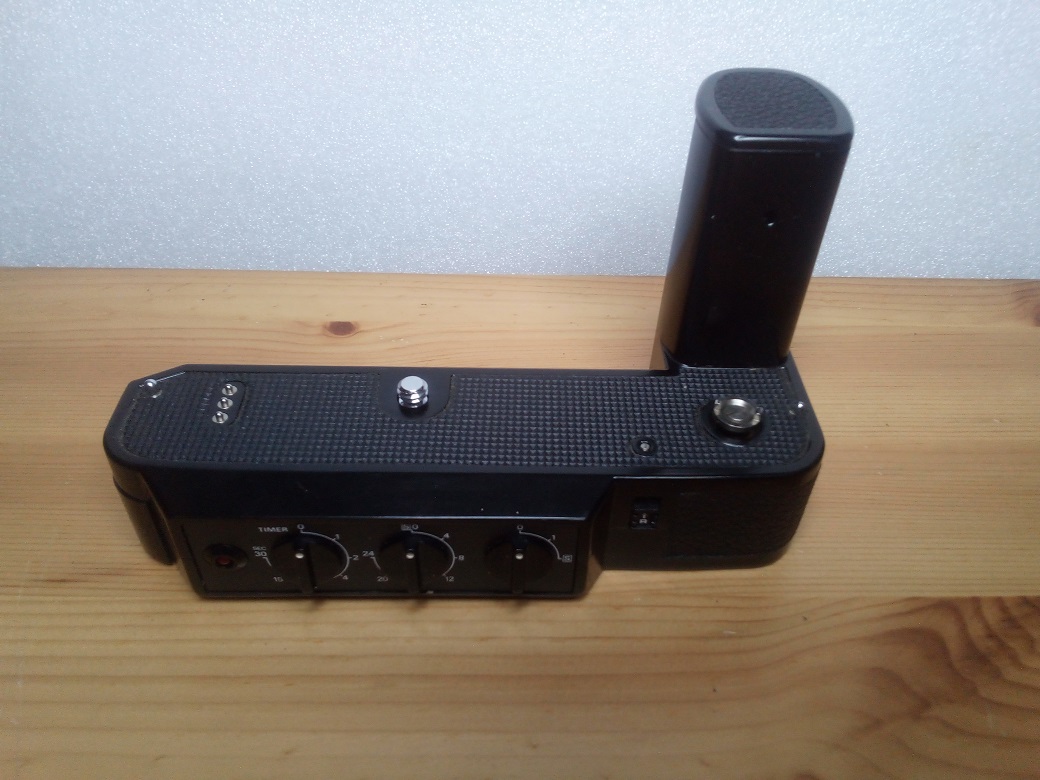

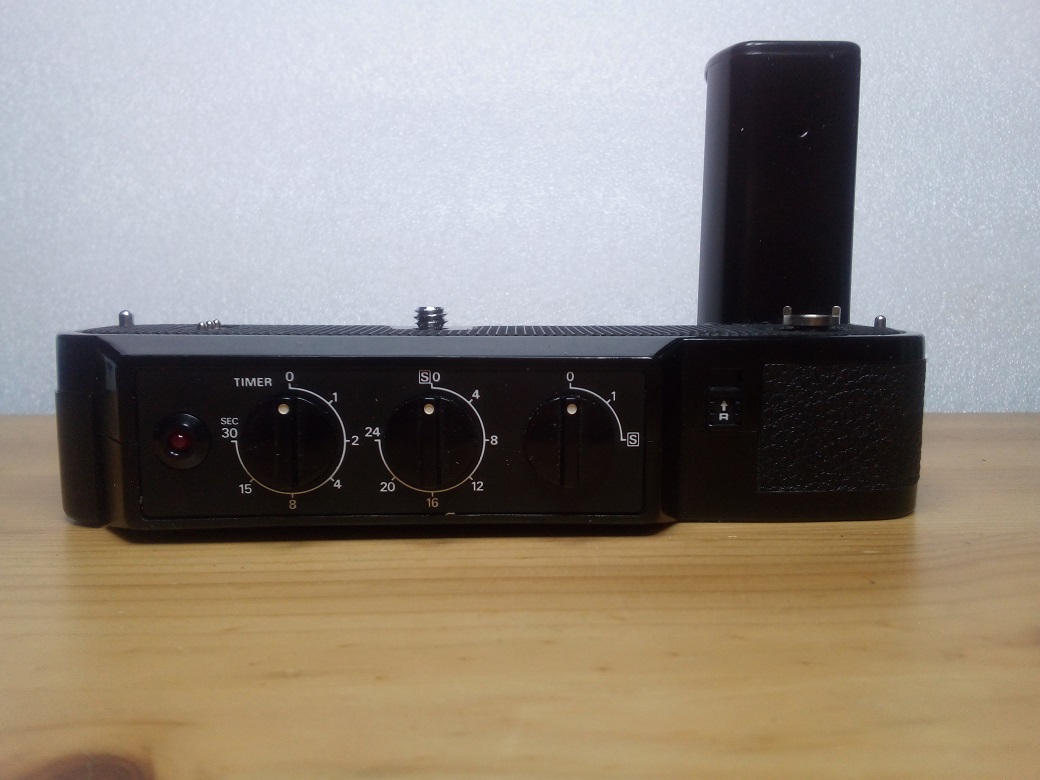

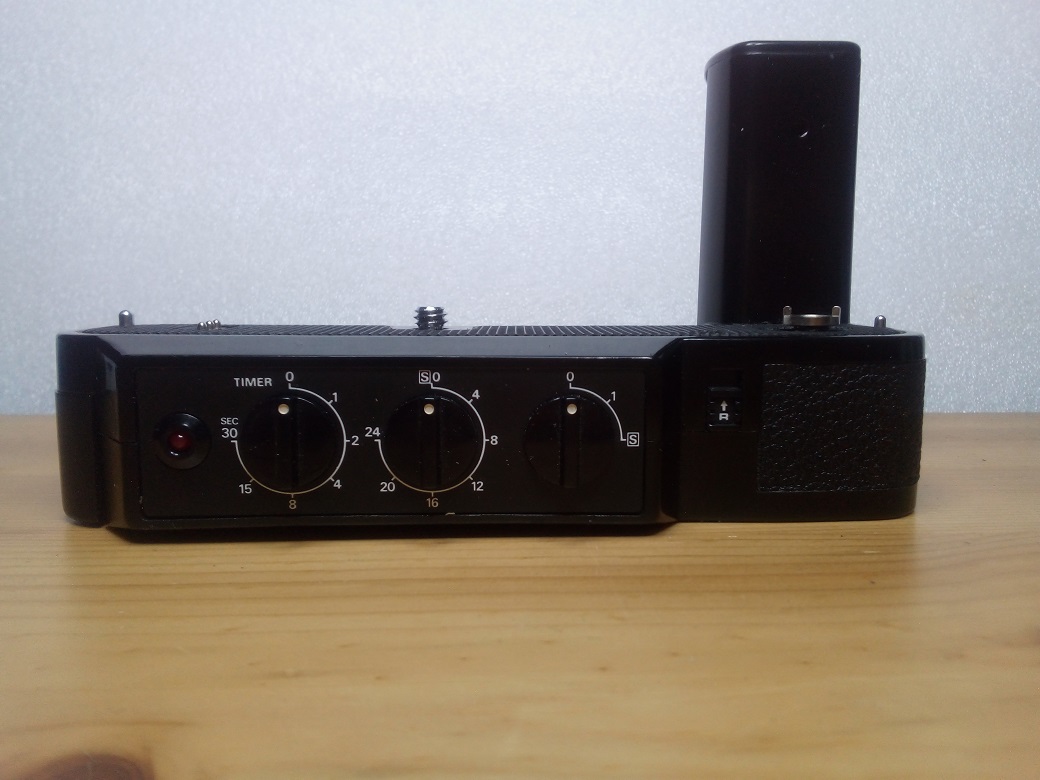

Drehräder und eine ebenfalls rote Bereitschaftsleuchte befinden sich auf der Rückseite

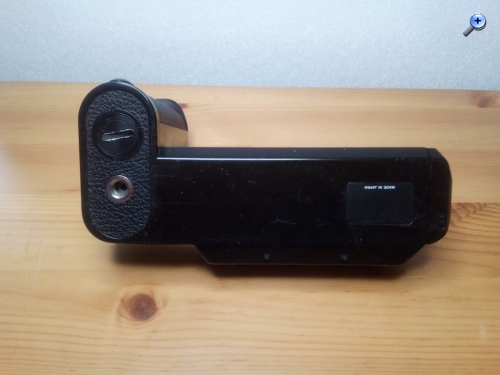

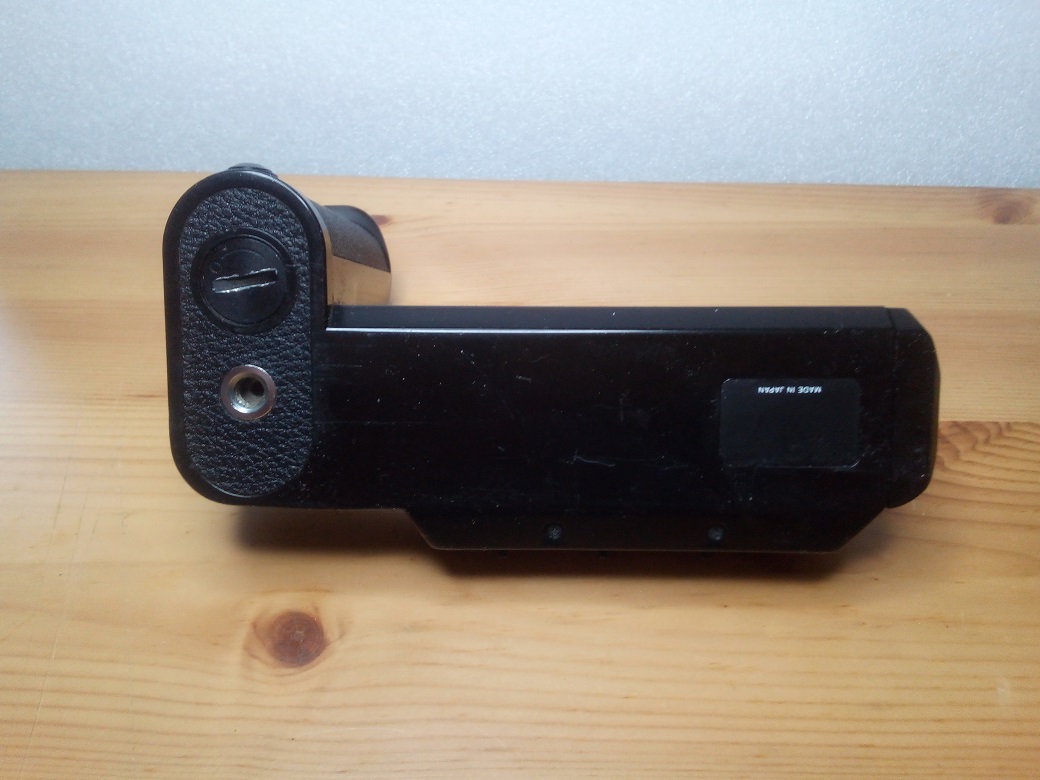

auf der Unterseite schließlich Stativgewinde und die Aufnahme für die Abdeckplatte der Kamera
eine englischsprachige Anleitung ist bei butkus.us zu finden
als Zubehör konnte noch eine kabelgebundene Fernbedienung erworben werden
Hersteller / Vertrieb: CHINON, Japan / REVUE, Foto-Quelle Modell: REVUE MOTOR 35 / CHINON Power Winder Baujahr: 1980er Jahre Stromversorgung: 4 AA Batterien a 1,5 Volt
