[ iIa ] Balda Poka-Duplex (4,5x6 und 6x9)

Hallo zusammen,

die Rollfilm-Boxkamera „Poka-Duplex“ wurde von Balda etwa ab 1934 angeboten.

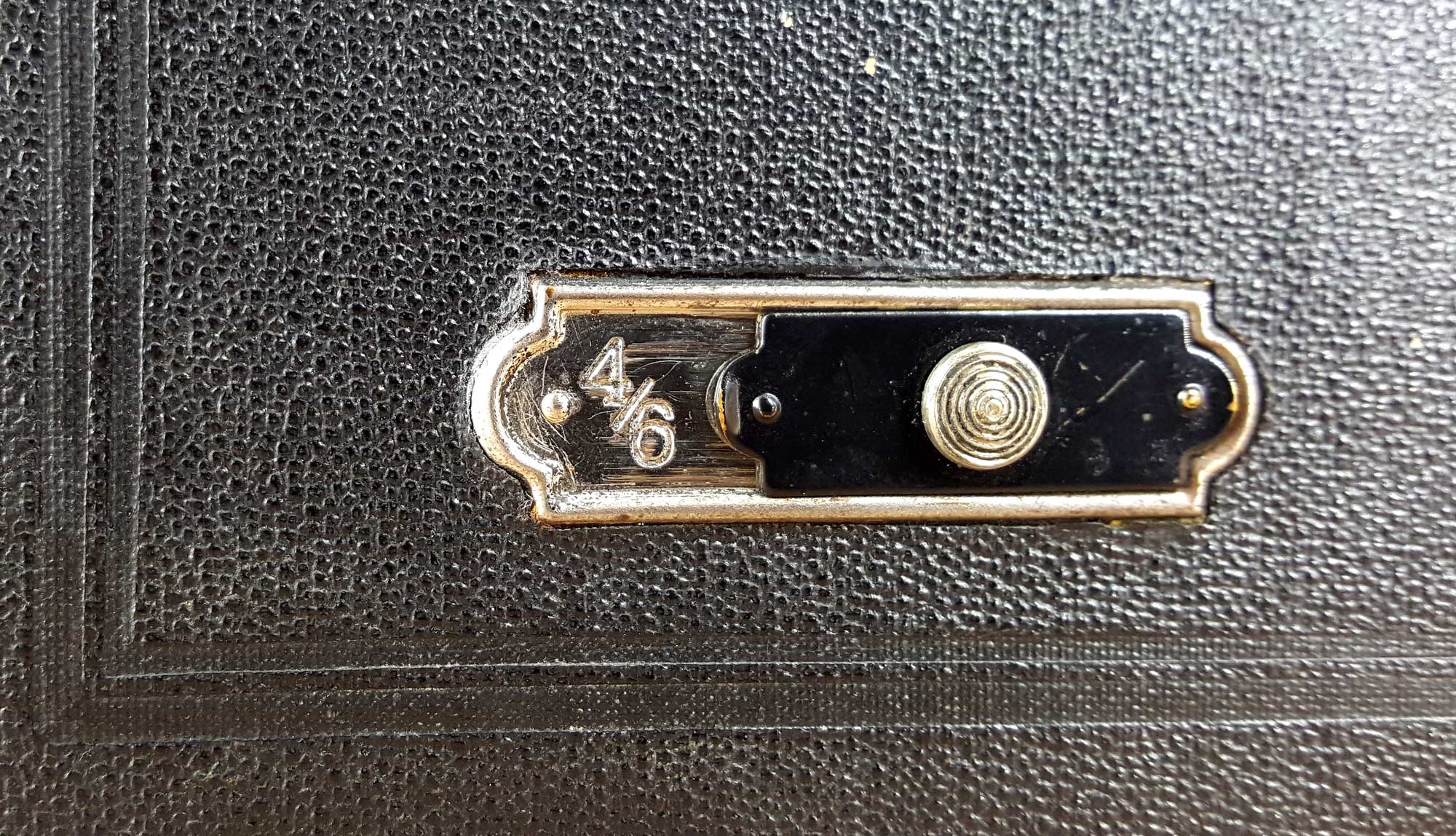

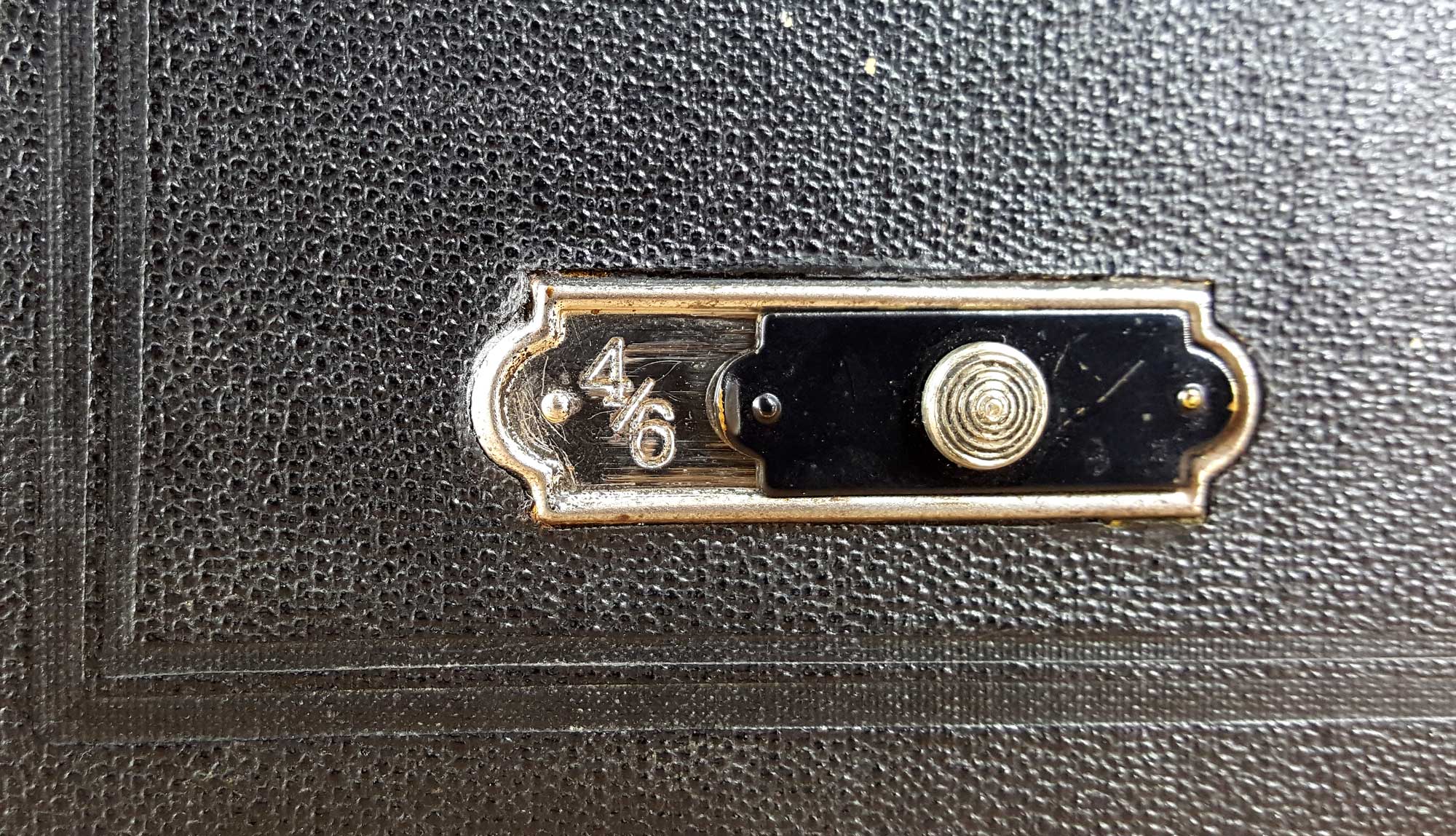

Die Kamera belichtete die Formate 6x9 und 4,5x9 auf Rollfilm 120. Der besondere Clou dabei war, dass man das Aufnahmeformat auch während eingelegtem Film jederzeit mittels eines Schiebers an der Außenseite der Kamera ändern konnte.

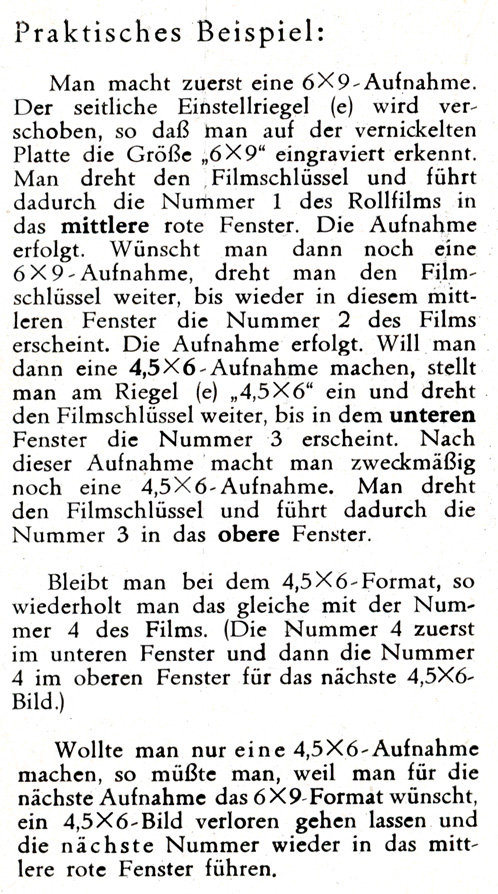

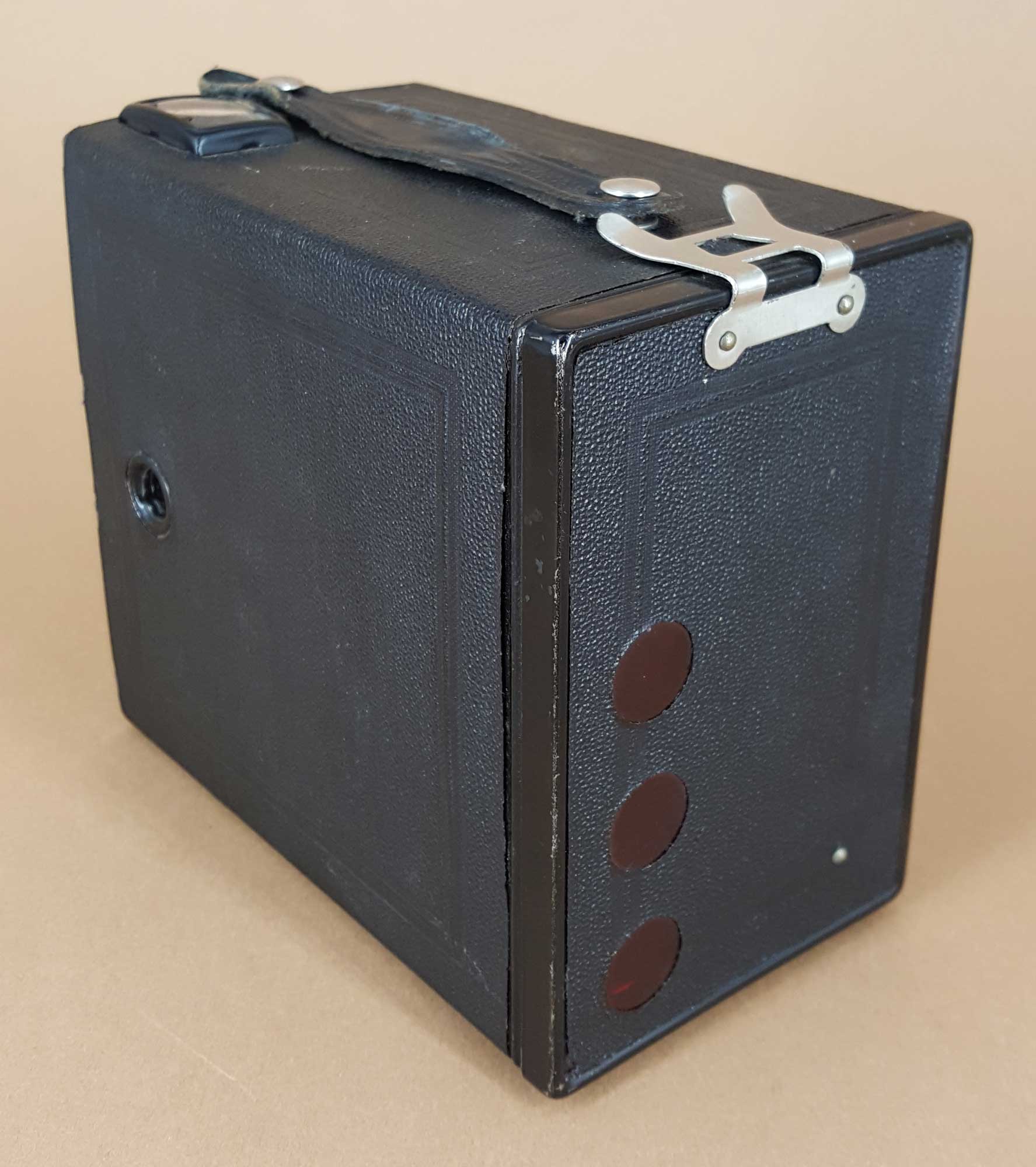

Für den korrekten Filmtransport bei den zwei unterschiedlichen Formaten besitzt die Kamera drei Filmsichtfenster. Das Prinzip Bildnummernanzeige ist im folgenden Auszug aus der Bedienungsanleitung beschrieben:

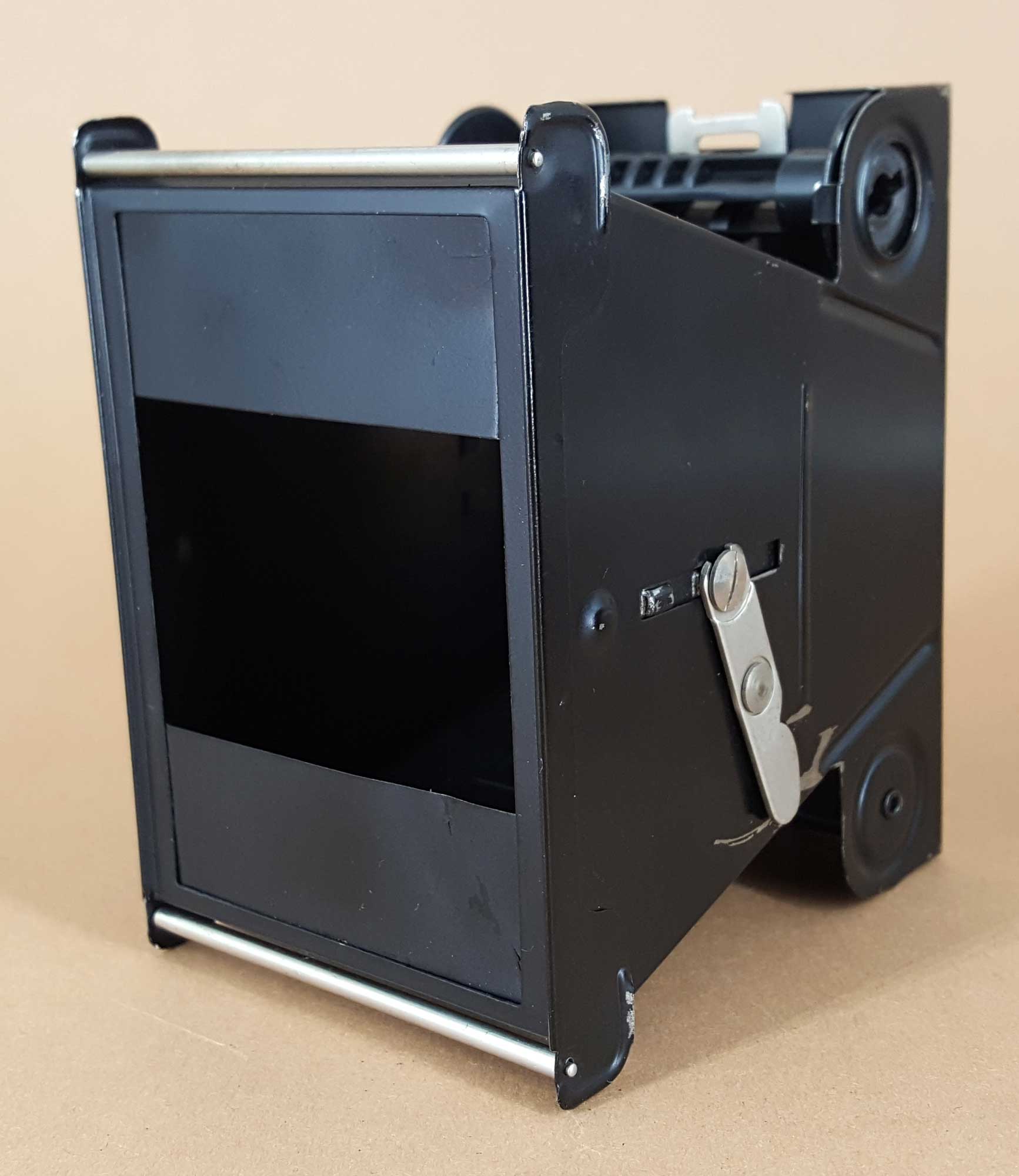

Der Formatschieber auf der Außenseite der Kamera betätigt einen Hebel an der Außenseite des Filmeinsatzes im Inneren der Kamera, welcher wiederum die zweiteilige Formatmaske im Strahlengang ein- bzw. ausschwenkt.

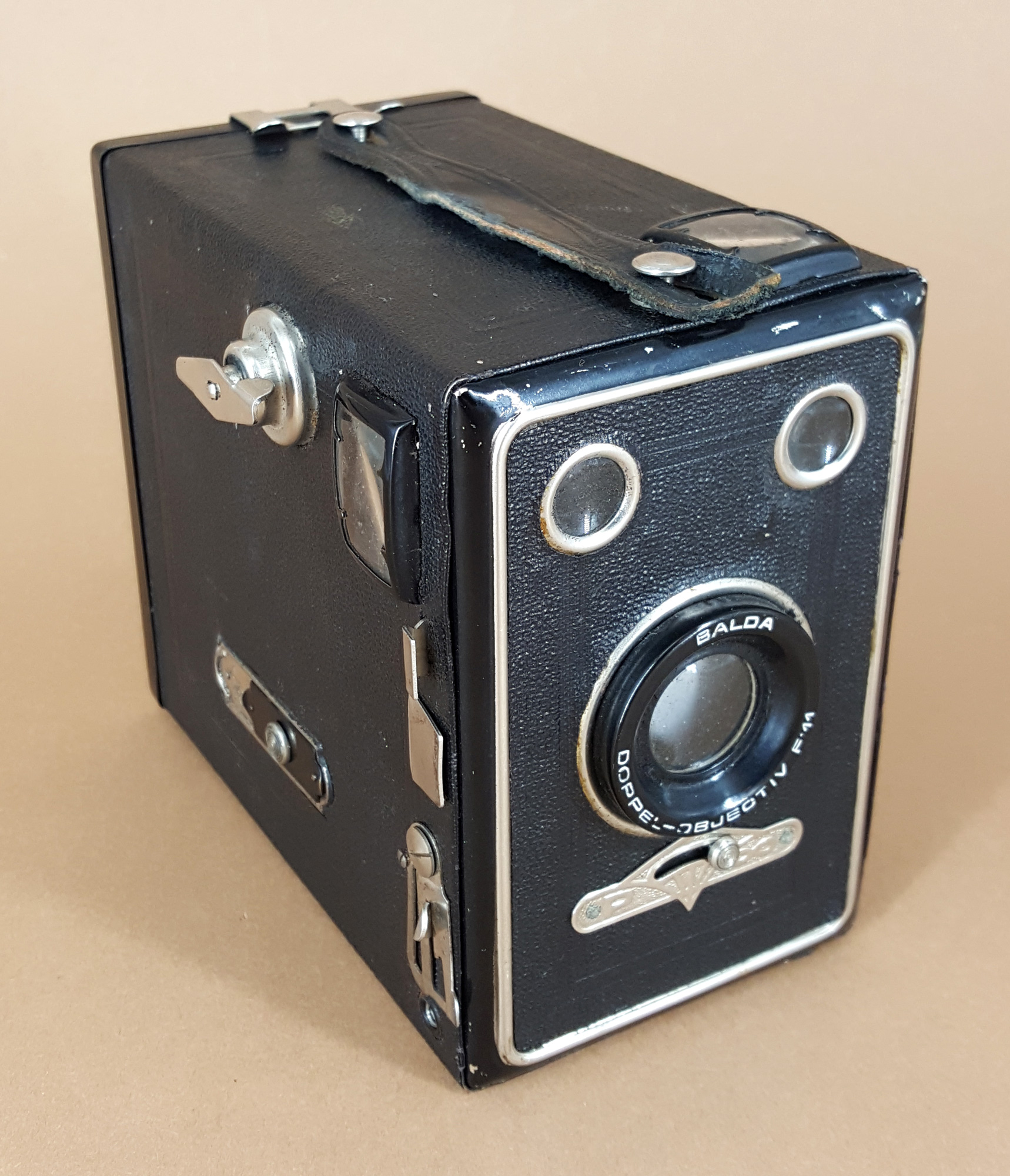

Ansonsten verfügte das Duplex Modell über die gleiche Ausstattung wie die Balda Poka 2: Stahlblechgehäuse, vernickelte Zierränder und Bedienelemente, Doppelobjektiv (Periskop-Doppellinse 1:11) mit eingebauter einschwenkbarer Vorsatzlinse für Nahaufnahmen, einschiebbare Lochblende (1:16?), zwei Stativanschlüsse für Hoch- und Querformat-Aufnahmen, Balda-Filmschlüssel, zwei Brillantsucher mit Formatmarken, federnd gelagerte Filmandruckplatte und eine Arretierung für Zeitaufnahmen. Der Kaufpreis der Boxkamera betrug 10,50 RM.

Beste Grüße

Axel
