Hallo miteinander,
diese Kamera hat meinem Schwiegervater gehört. Sie dürfte zu den letzten Kameramodellen gehören, die Voigtländer in Deutschland produziert hat. Das schwere Aluminiumgehäuse hat man damals offensichtlich als Qualitätsmerkmal gesehen. Die ältere, billigere Vitoret D rapid hatte ein Gehäuse aus einem zäh-elastischen (ich mag das Wort "hochwertig" nicht) Kunststoff.

  • Hersteller: ................... Voigtländer
  • Modell: ........................ VITO CSR
  • Baujahr: ...................... 1968 -1971
  • Herkunft: .................... West Germany
  • Abmessungen: ............ 130 x 88 x 35mm (76mm mit Objektiv)
  • Masse: .......................... ~ 665 g (ohne Film und Batterie; Aluminium-Gehäuse)
  • Objektiv: ..................... Color-Skopar, 4-Linser, 1/2,8 50mm, 1m - unendl., Schärfentiefe-Markierungen
    Die Kamera war auch mit dem 3-Linser Color-Lanthar lieferbar
  • Blende ......................... 2,8 - 22, 5 Lamellen, nicht gerundet
  • Verschluss: .................. Prontor 500 LK, B, 1/15 -1/500 s
  • Belichtung .................. CdS-Zelle, steuert Zeiger-Instrument; Zielfeld mechanisch mit Zeit und Blende gekoppelt; Anzeige oben + neben Bildfeld eingespiegelt; 10 - 800 ASA
  • Blitz: ............................ keiner, Mittenkontakt + Koaxial-Anschluss
  • Sucher: ........................ Leuchtrahmensucher mit eingespiegelter Lichtwaage, Parallaxenmarkierung und Mischbild-Entfernungsmesser
  • Batterie: ...................... 1 x 625
  • Selbstauslöser: ............ ja
  • Stativgewinde: ............ ja
  • Film-Transport: .......... Schnellschalthebel,1 Schwung

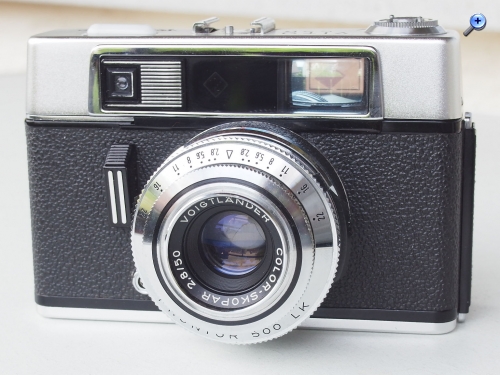

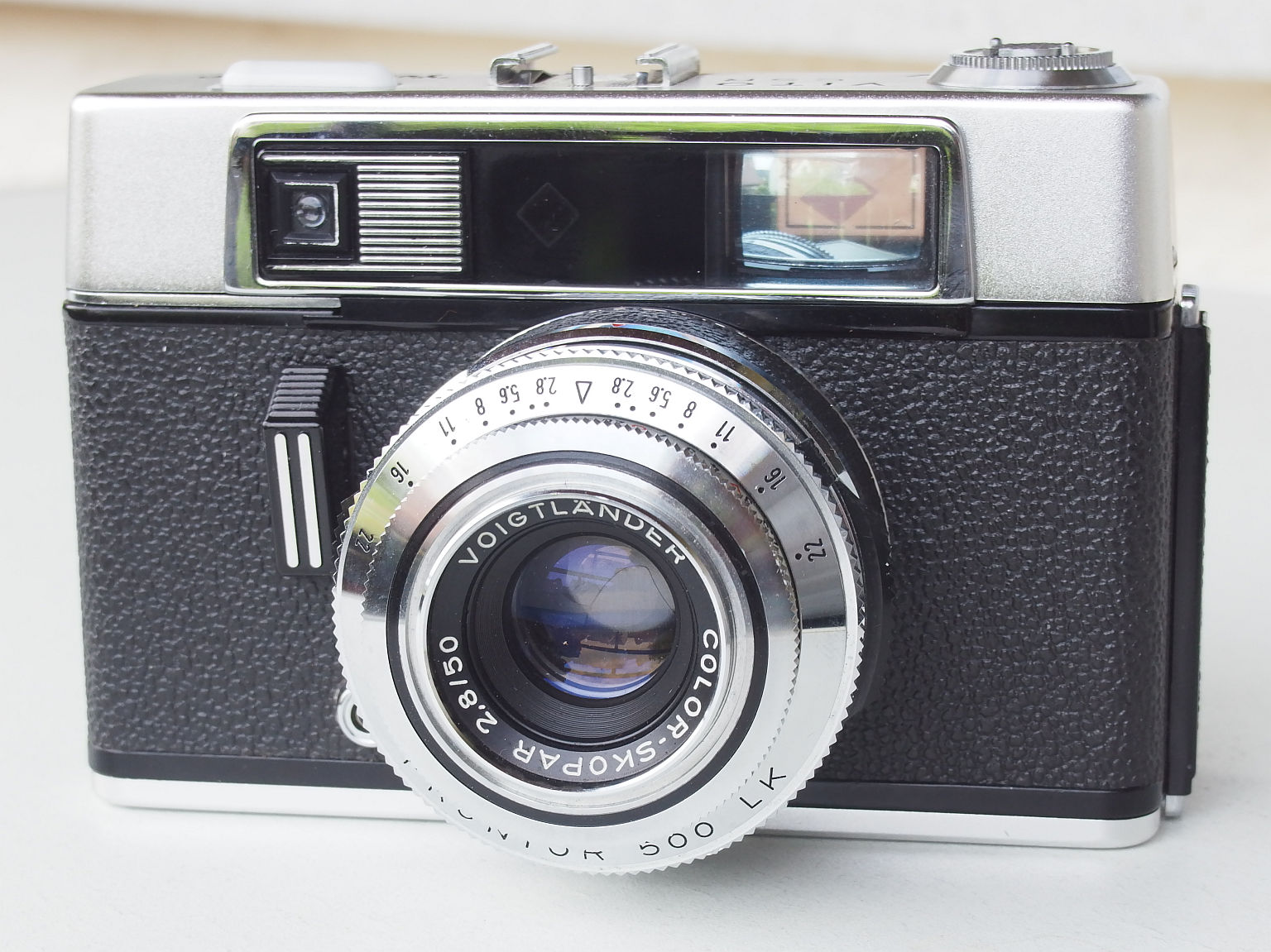

Hier die Version mit 4-Linser Skopar

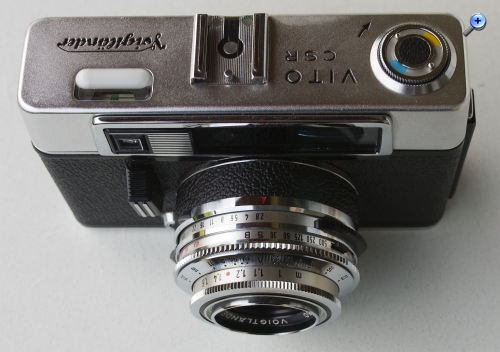

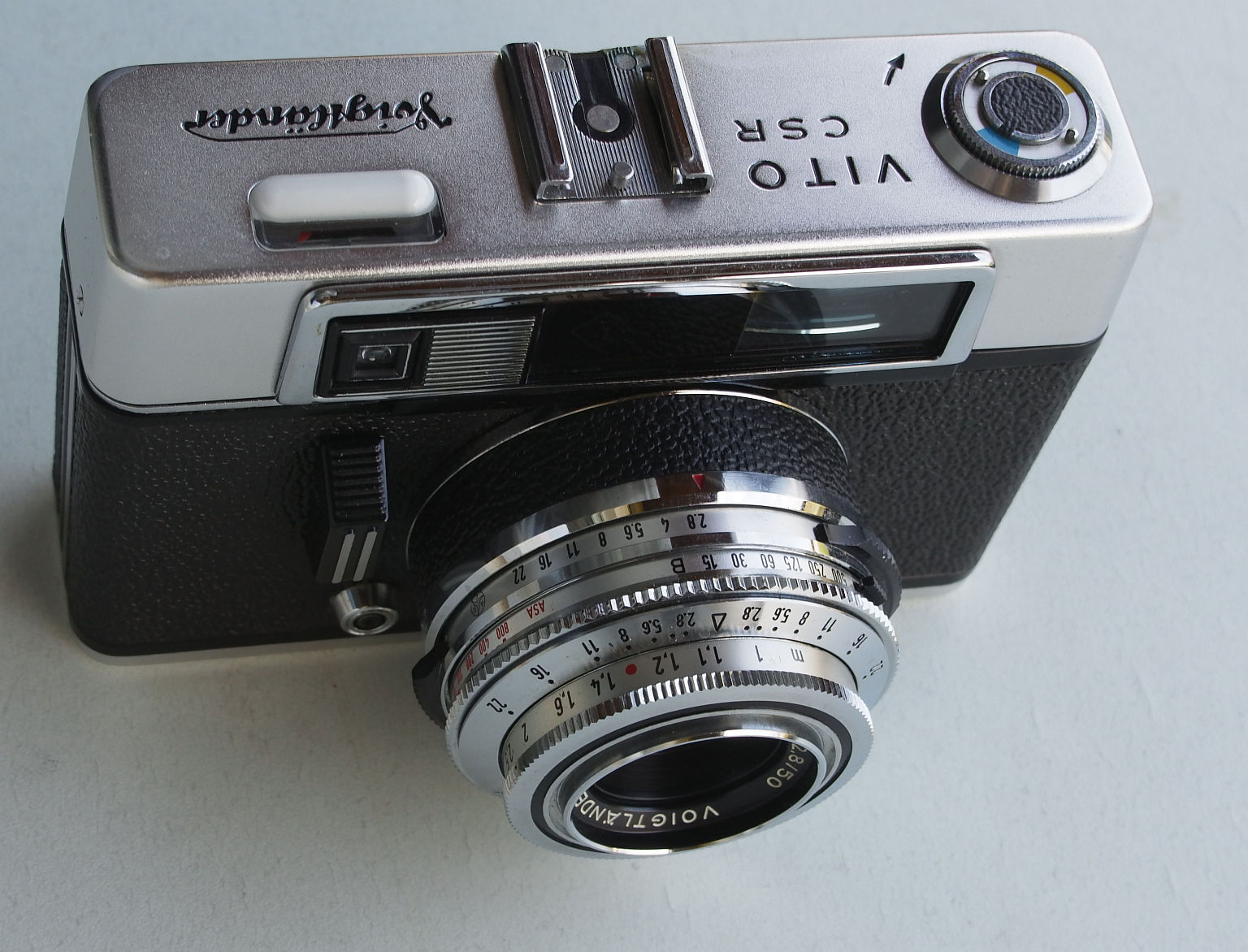

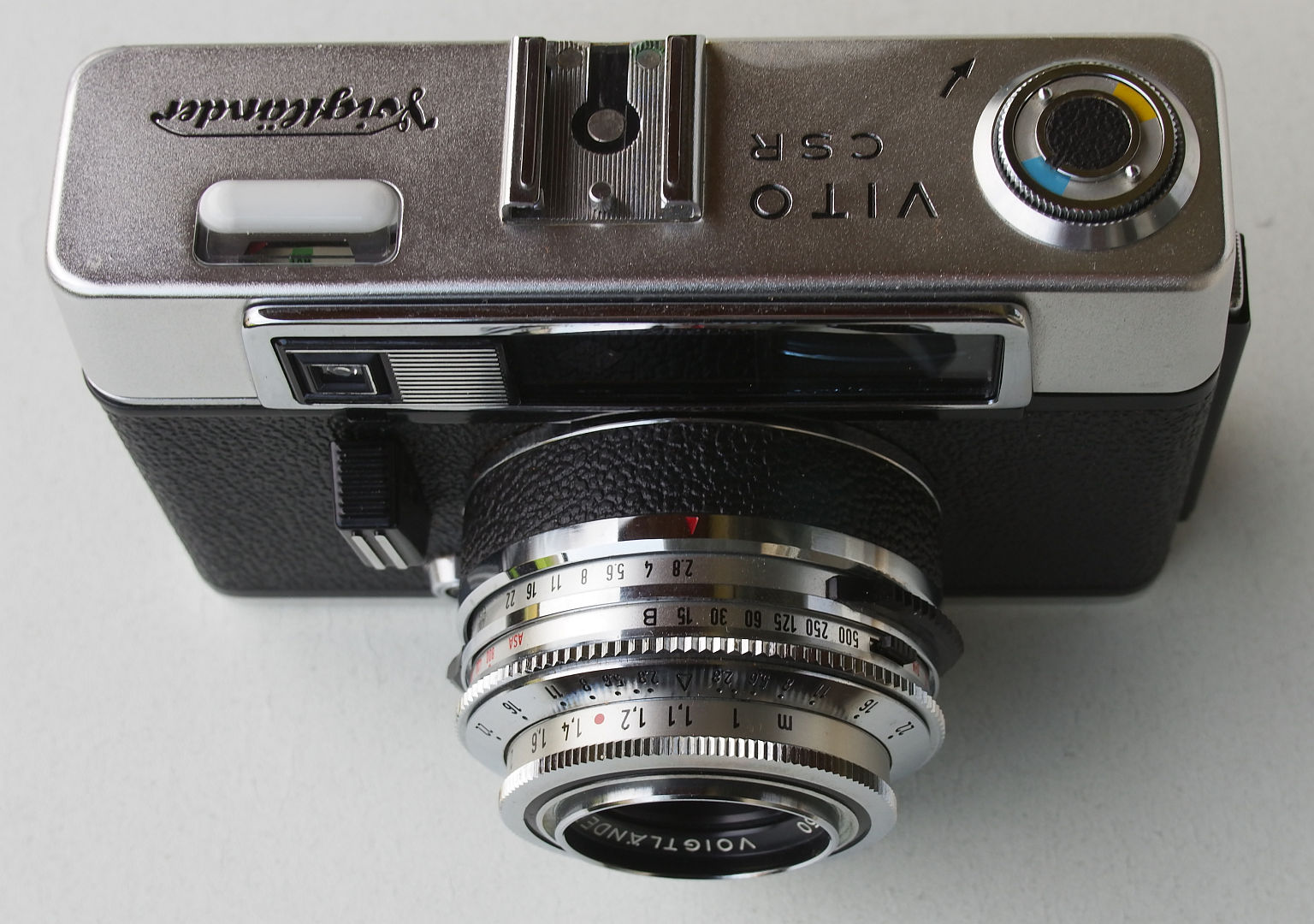

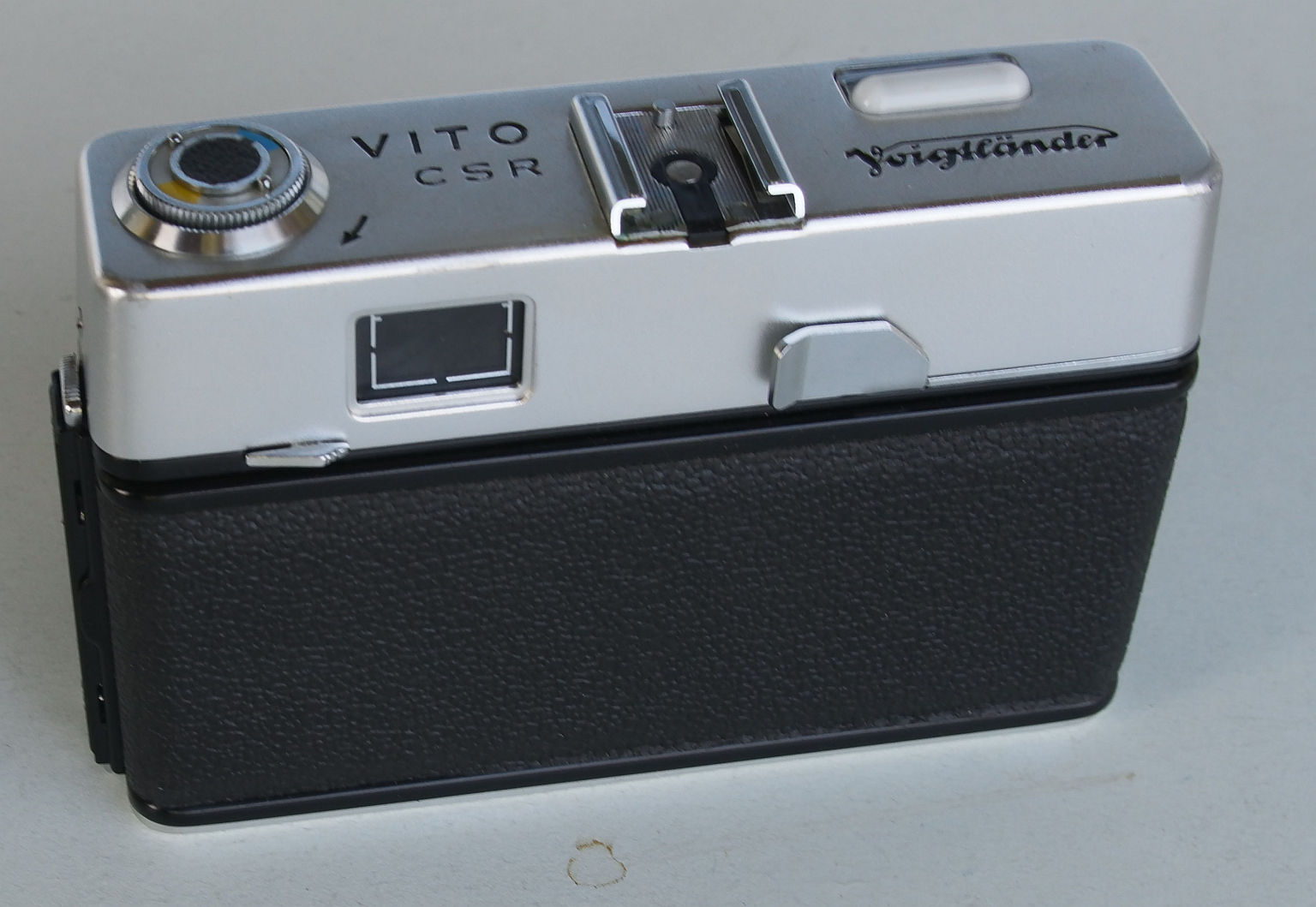

"Lichtwaage" von oben und im Sucher sichtbar



zusätzlich zu Mittenkontakt Koaxialbuchse (nicht umschaltbar; X?, M?)



links Schieber um das Rändelrad! für die Rückspulung freizugeben



Blende mit 5 Lamellen

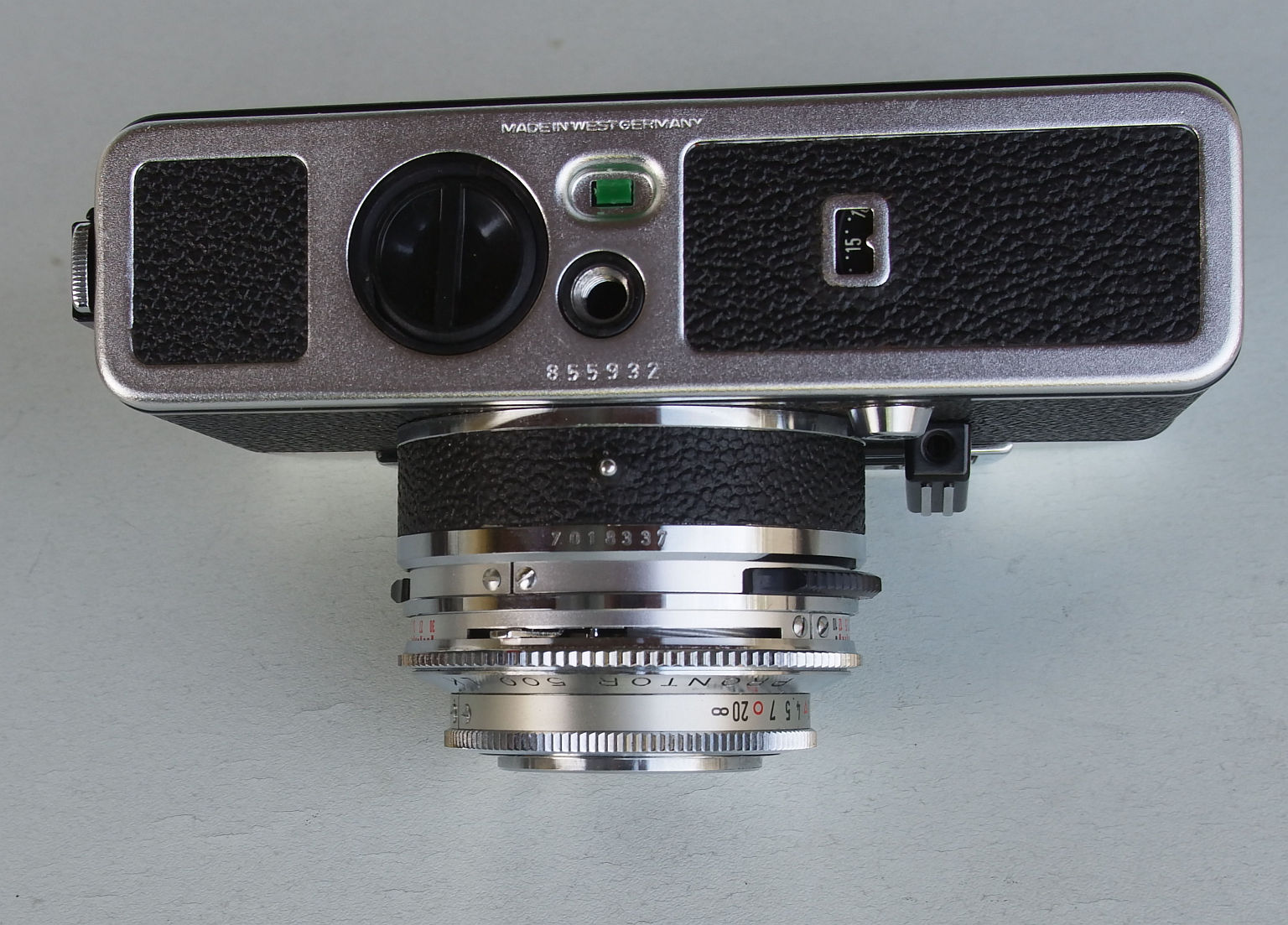

Selbstauslöser , Batterietest

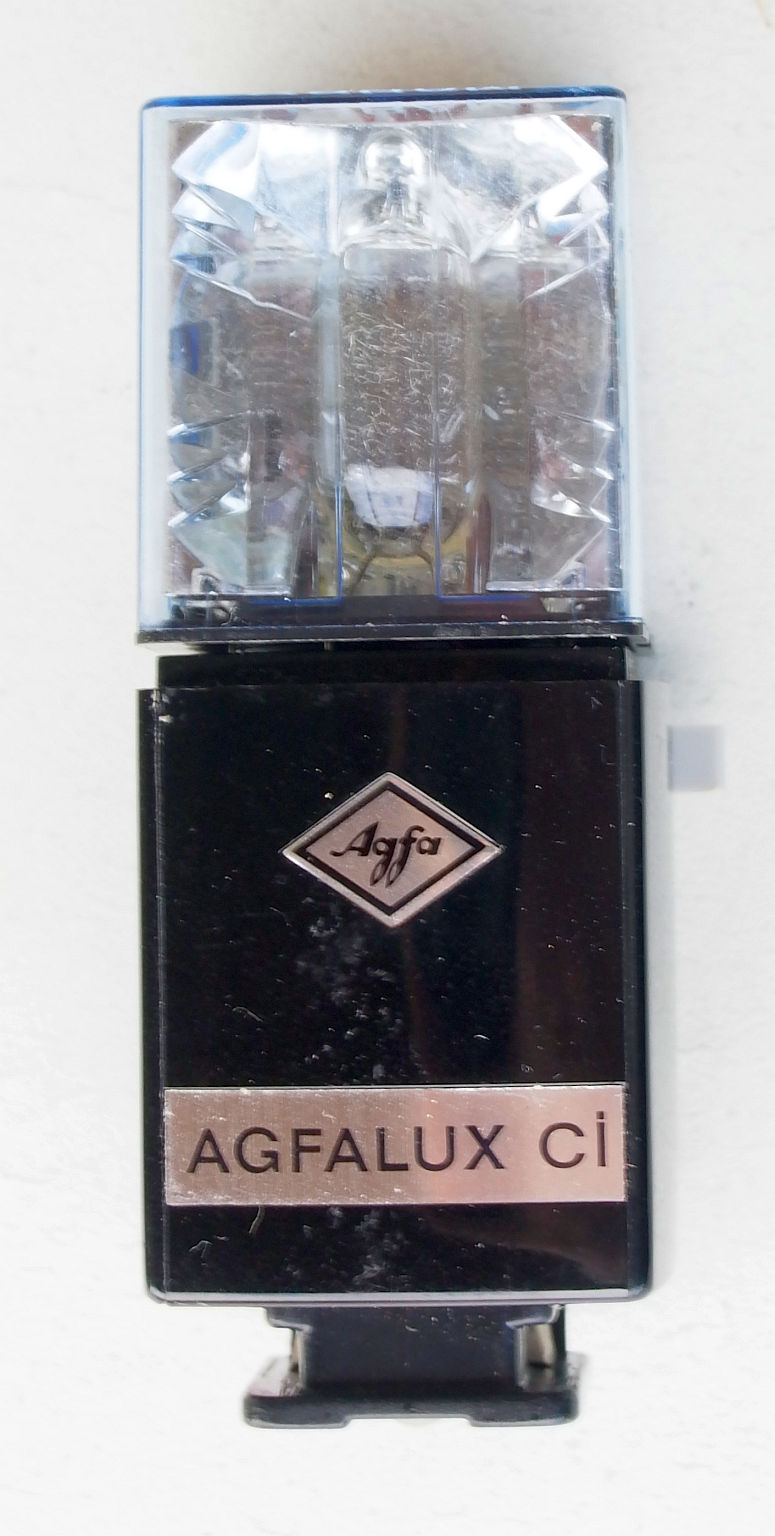

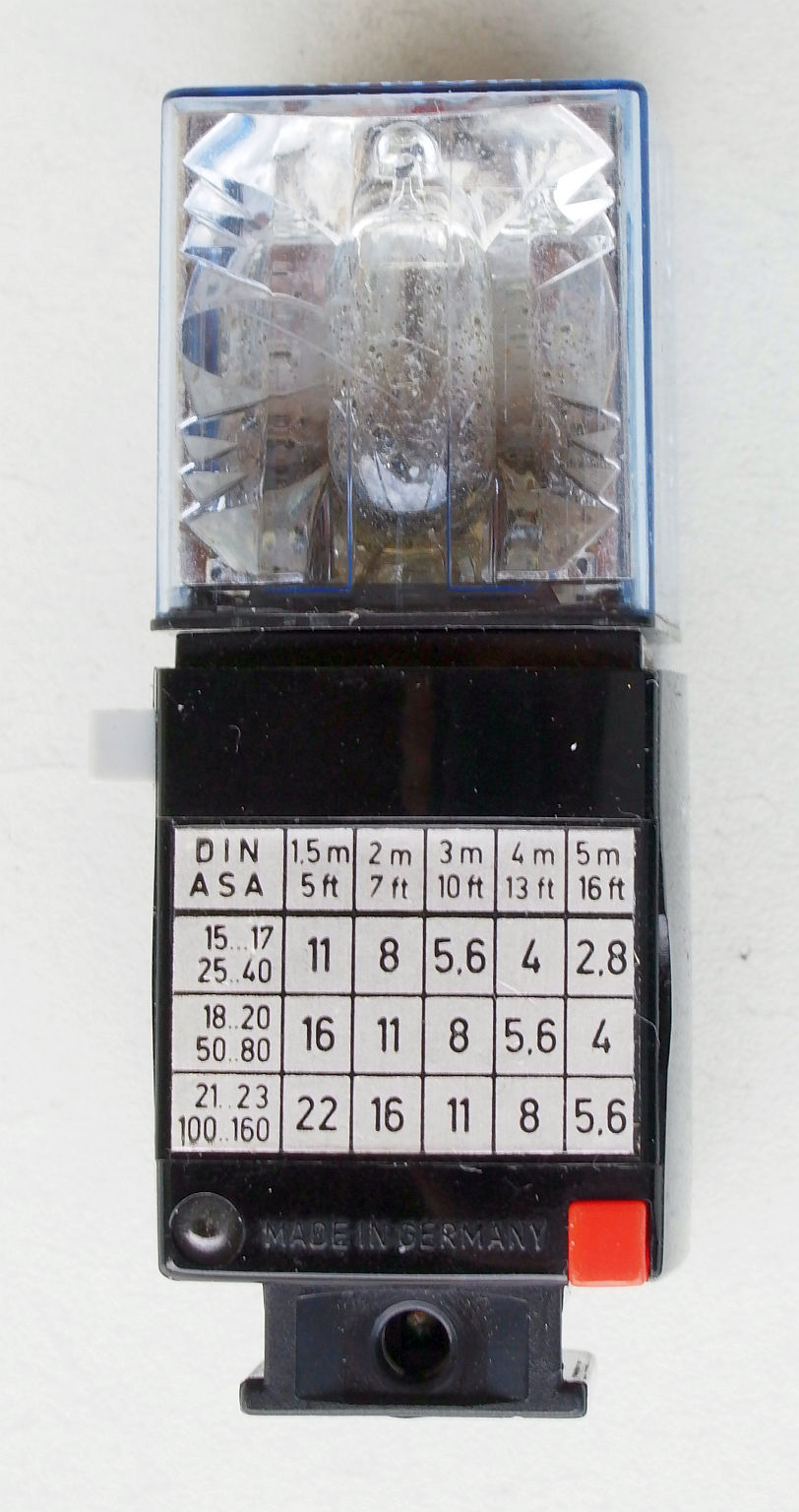

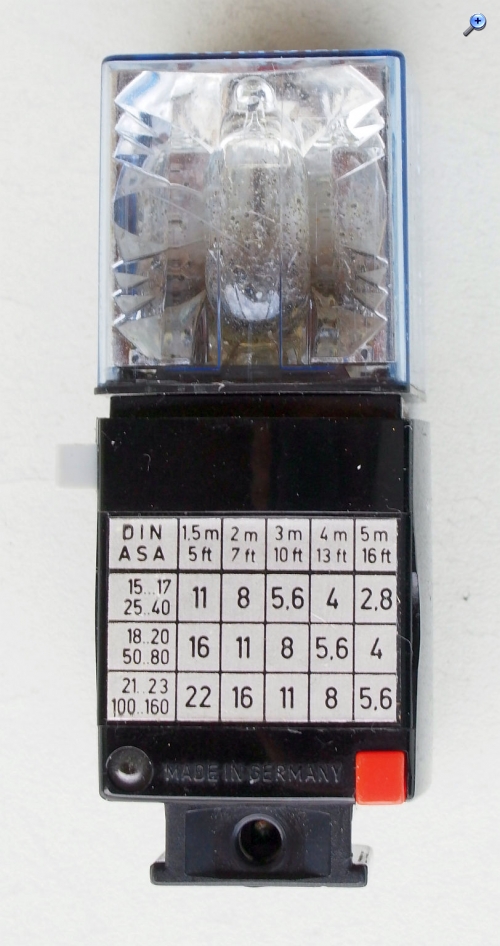

Im Ensemble mit kompaktem Würfel-Blitz Agfalux ci



  • Hersteller: ................... Agfa
  • Modell: ........................ Agfalux ci
  • Baujahr: ...................... ~ 1969
  • Herkunft: .................... Germany
  • Abmessungen: ............ 29 x 73 x 30mm (mit Blitzwürfel)
  • Masse: .......................... ~ 48 g (mit Blitzwürfel und Batterie)

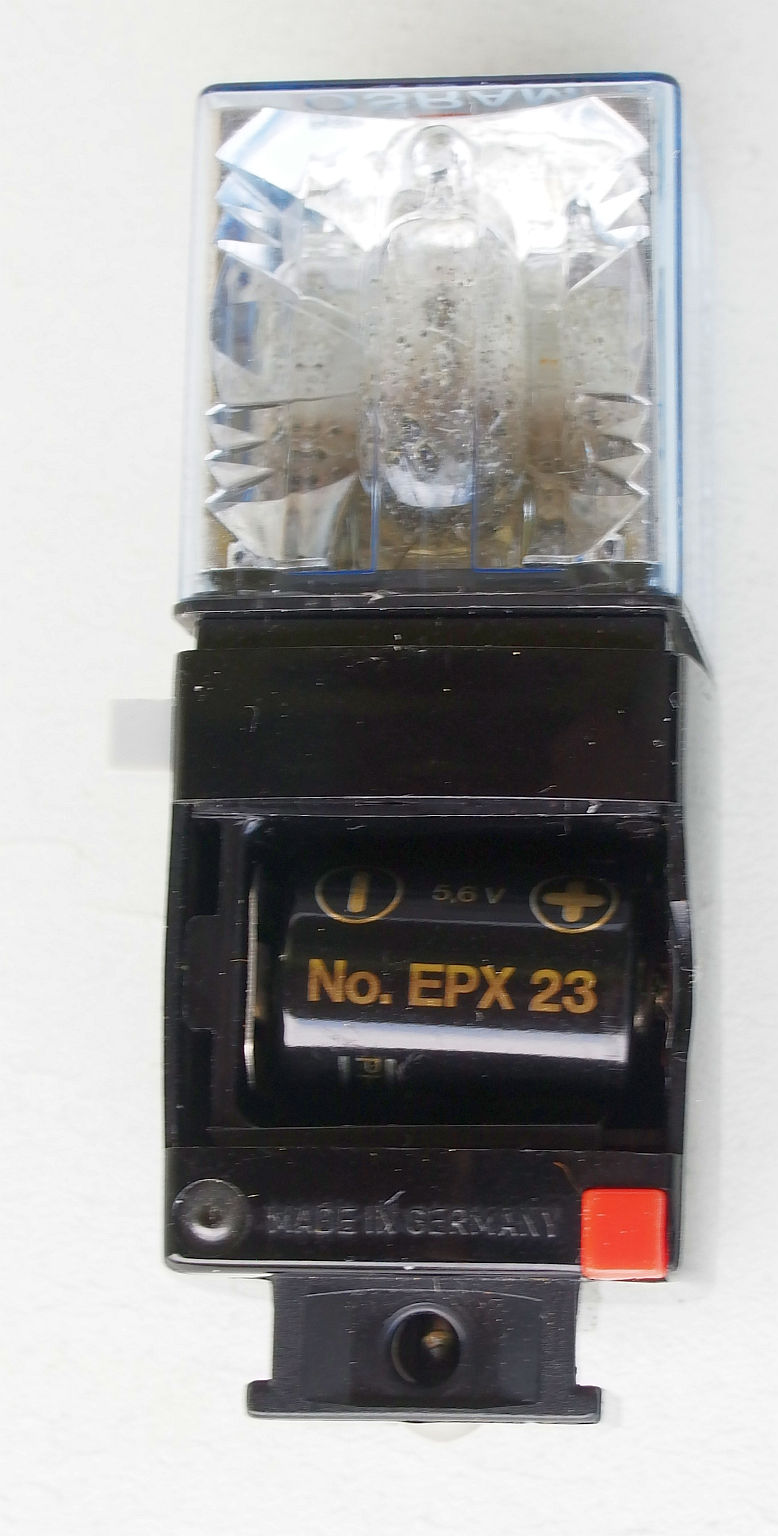

  • Batterie: ...................... 1 x PX23 (5,6V) Prüftaste (Glühbirne blitzt auf)
  • Würfel-Transport: ...... Auslöse-Taste, Würfel wird gegen Feder aufgezogen => schnelle Blitzfolge möglich



graue Taste (rechts) lässt Blitzwürfel in die nächste Position schnappen



rote Batterietest-Taste: Birnchen links unten blitzt kurz auf (entlädt Kondensator)





Mit freundlichen Grüßen

Roland
