[ iIa ] Leitz, Visoflex I mit Balgen

Hallo,

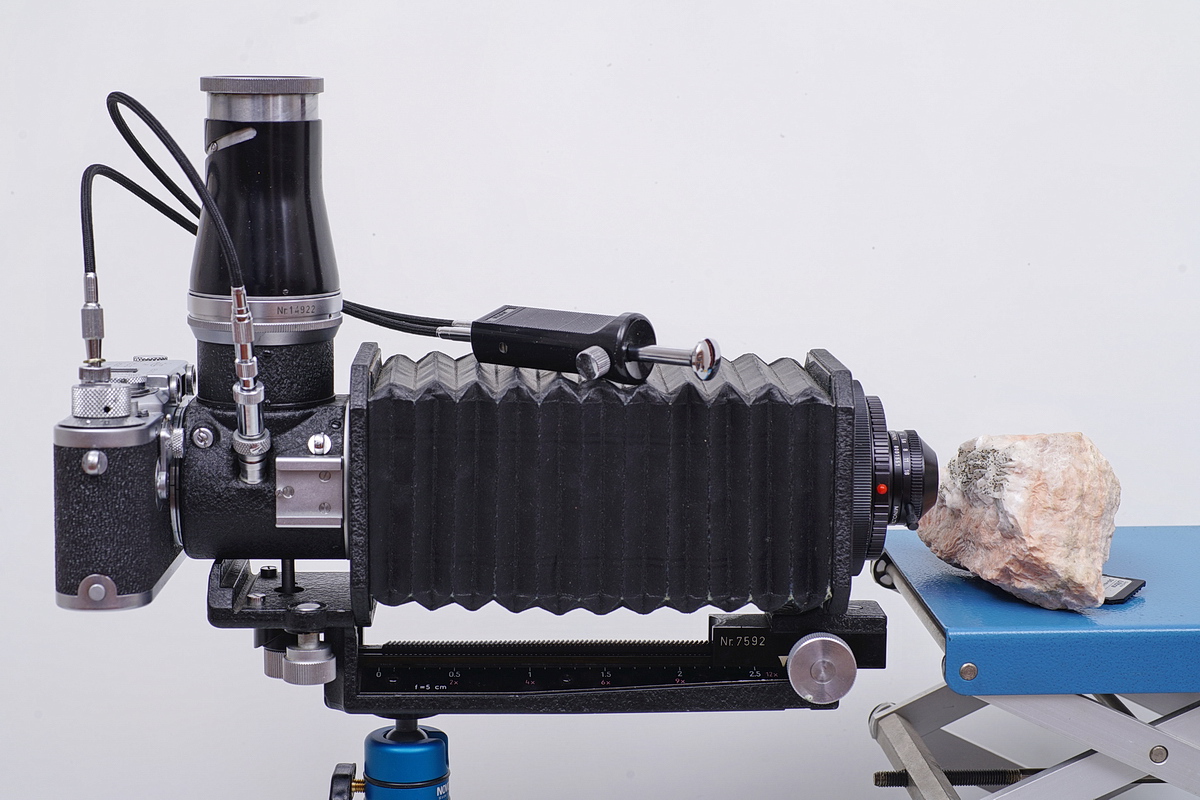

die Nahaufnahmegeräte mit Zwischenringen oder Vorsatzlinsen zur Leica sind alle auf Stäbe zur definierten Entfernungseinstellung angewiesen. Erst mit der Einführung des Visoflex (1951-1959) gab es die Möglichkeit, mit einer Leica mit Hilfe einer Mattscheibe zu fokussieren. Ich stelle hier den heute Visoflex I genannten Vorsatz mit Balgengerät vor. Je nach Objektiv kann ich damit von unendlich bis etwa zum Abbildungsmaßstab 10:1 fotografieren, also alle Bereiche von Landschafts- über Nah- bis zur Makrofotografie erfassen.

Hier dazu Beispiele, mit der Sony A7 am Visoflex I.

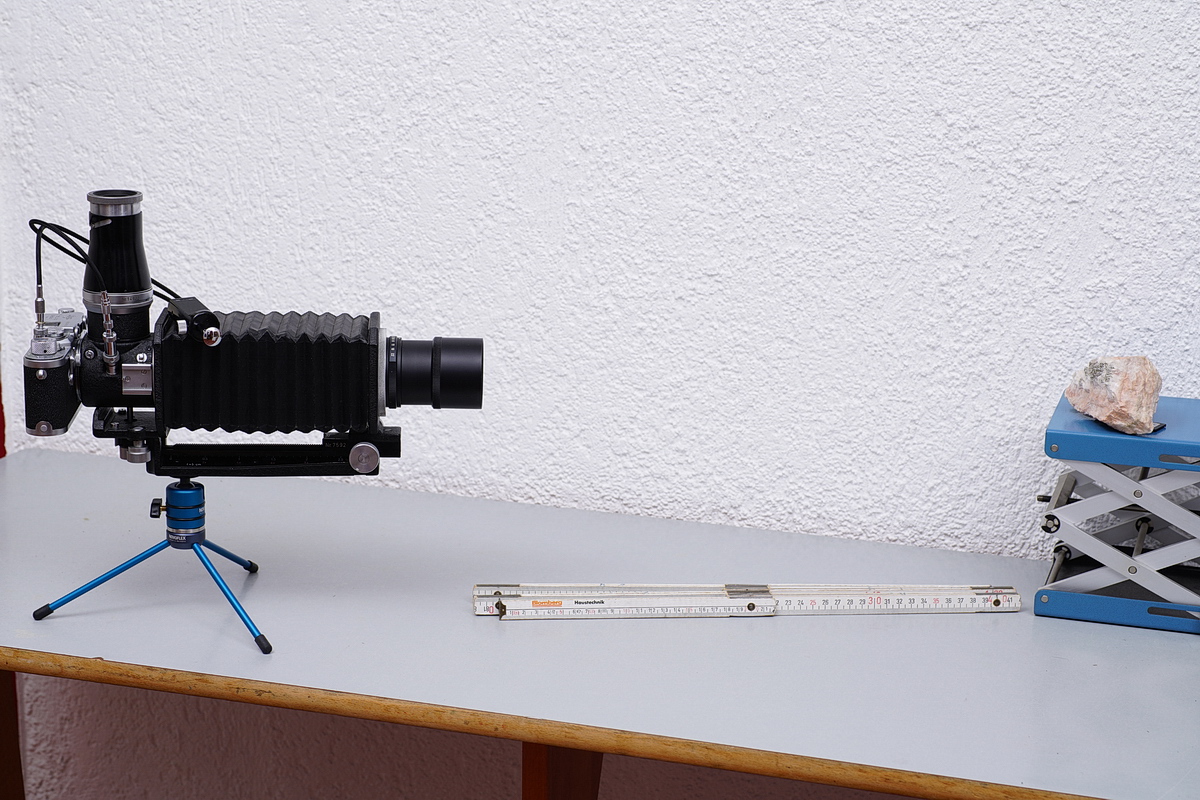

mit Objektivkopf Canon Lens FL 200 mm / 4,5 bei Blendenzahl 8

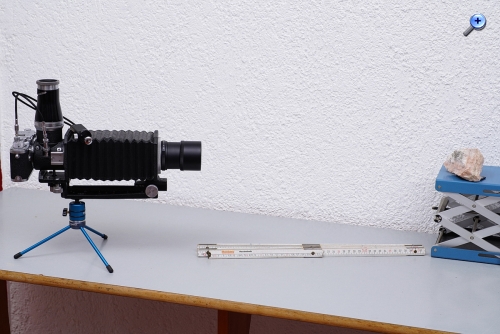

mit vollem Balgenauszug (ABM etwa 1:1,7)






mit vollem Balgenauszug und Elmar 5cm Blendenzahl 8

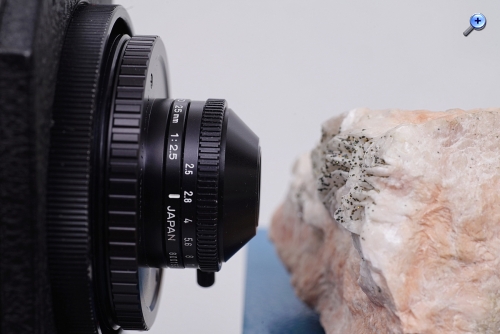

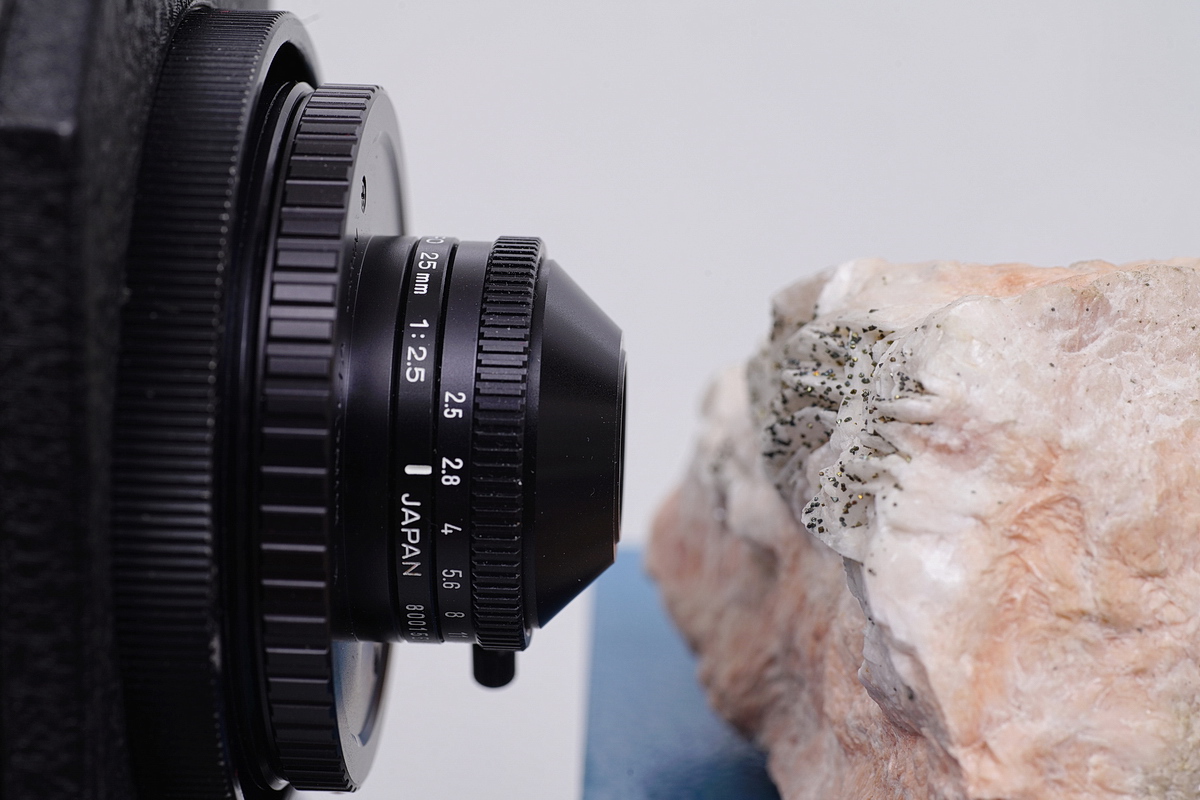

mit einem 25 mm Objektiv von Minolta (das Objektiv wurde vielleicht von Leitz entwickelt) bei Blendenzahl 2,8 (ABM10:1)









Den Maßstab habe ich nicht perfekt ausgerichtet, daher die Unschärfe an den Rändern. Er soll nur als Beweis zum ABM 10:1 dienen.

Diese Bedienungsanleitungen habe ich gefunden:

http://reinhardt-claus.de/Zubehoer/visoflex1.pdf
http://www.l-camera-forum.com/leica-wiki.de/images/2/27/Prospekt-BAL_Visoflex-I_II-54-FZ.pdf


Gruß,
Georg

Zuletzt bearbeitet am 18.04.20 10:37
