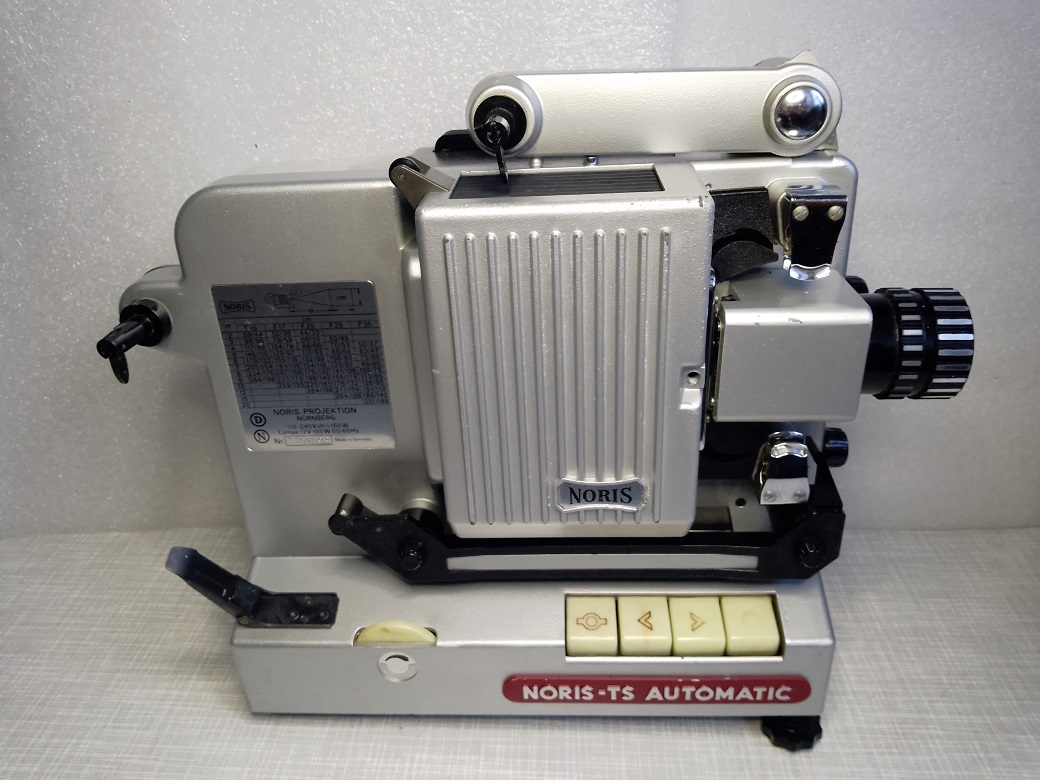

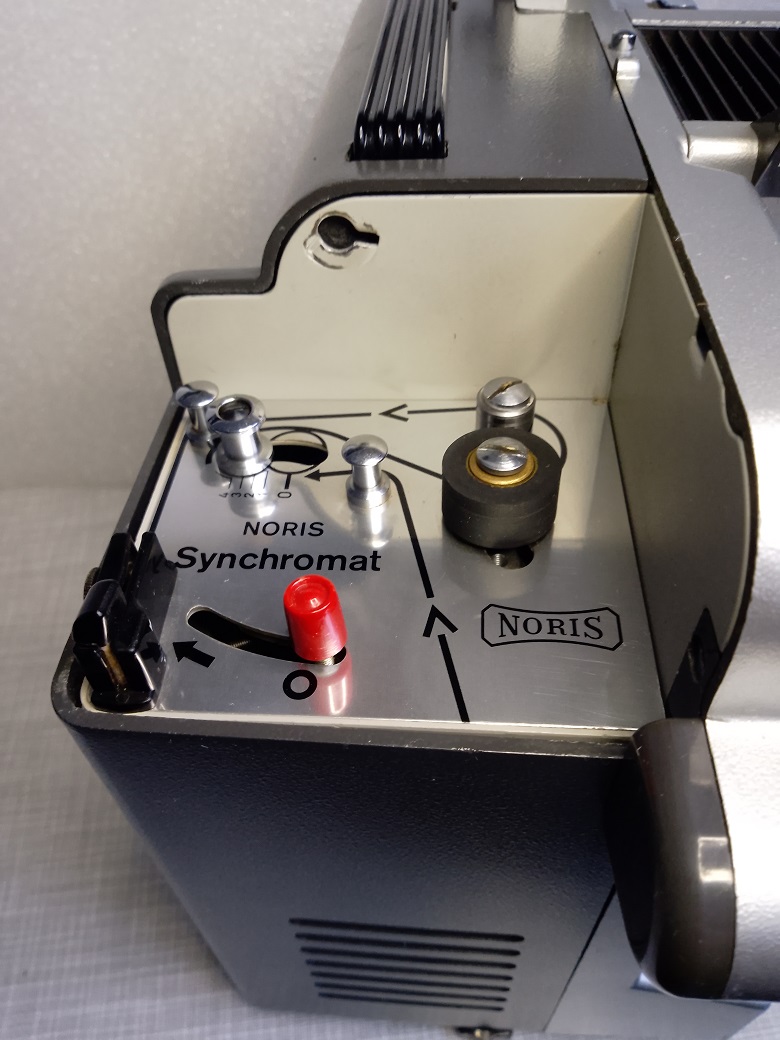

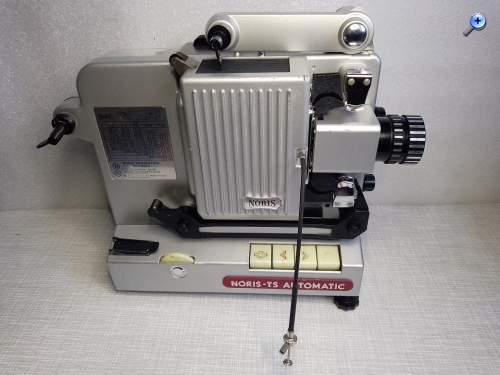

in der Grundkonstruktion entspricht der NORIS TS Automatic Projektor dem bereits vorgestellten NORIS Synchroner 200TS (https://blende-und-zeit.sirutor-und-comp...1&thread=42) und ist auch im Gewicht und den Abmessungen identisch. Ein Tonkoppler, bei Noris "Synchromat" genannt, ist ebenfalls vorhanden.
Neu an diesem Gerät ist, wie der Zusatz "Automatic" schon vermuten läßt, der (halb)automatische Filmeinzug. Nachdem der zur Vorführung anstehende Film am Filmanfang mittels einer am Projektor angebrachten Stanze entsprechend zugeschnitten wurde kann der Film nun per Hand der oberen Zahntrommel zugeführt werden. Vorher ist noch die schwarze Führungsschiene in Position zu bringen damit der Film ordnungsgemäß eingefädelt werden kann. Bei Youtube zeigt ein Video (nicht von mir) recht anschaulich diesen Vorgang:
Im Laufe des Produktionszeitraumes in den 1960er Jahren hat der NORIS TS Automatic einige Änderungen erfahren. So finden sich im Netz Varianten mit dem Objektivträger wie er beim Synchroner 200TS anzutreffen ist, spätere Exemplare bekamen Spulenhalterungen aus Kunststoff, statt der bis dahin üblichen aus Metall, spendiert. Auch trifft man Projektoren im weißen Farbkleid und ohne den unteren Filmkanal an.

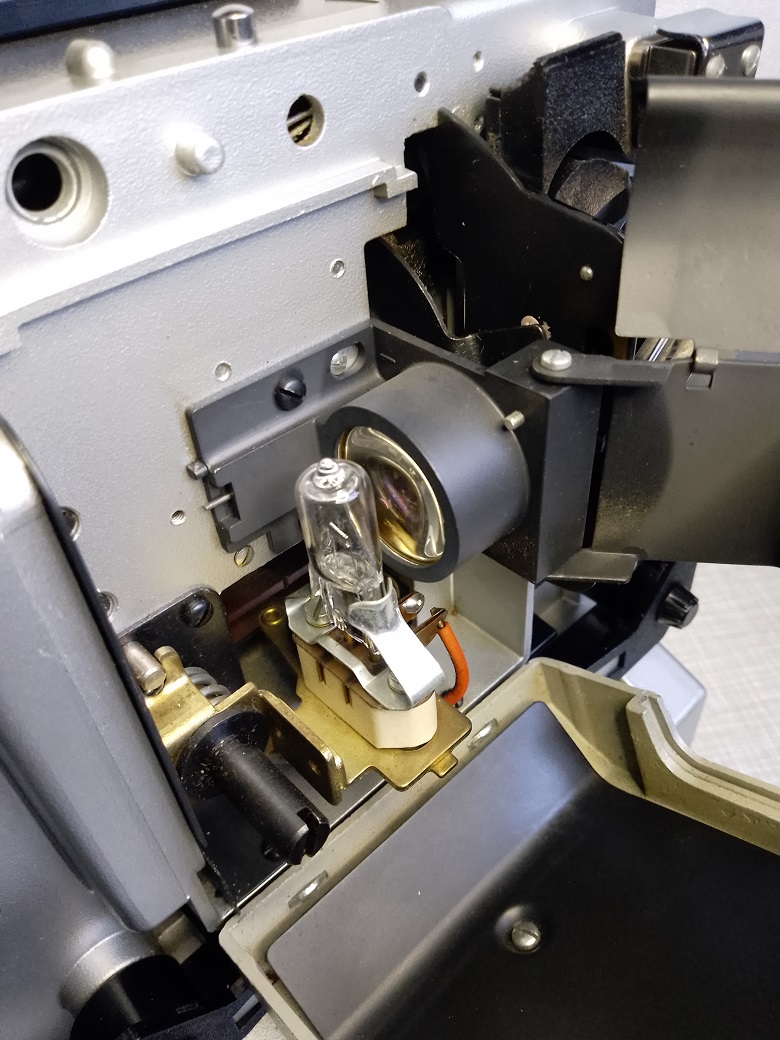

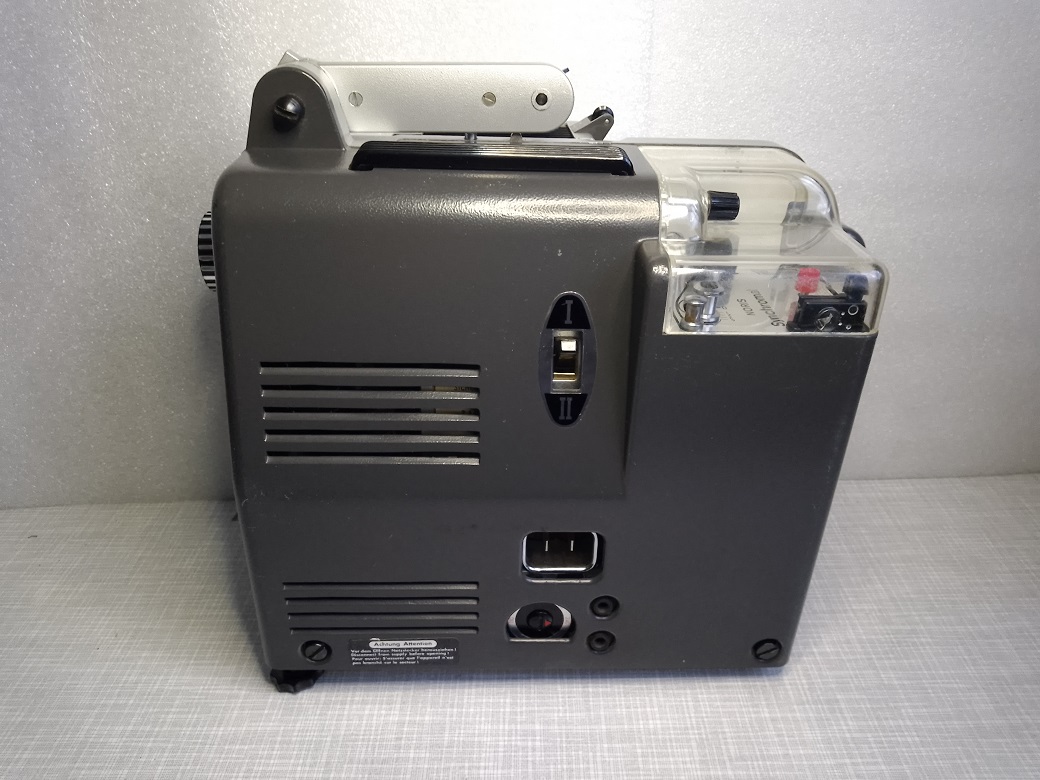

Unter dem "Blech" tat sich im Laufe der Zeit ebenfalls Einiges: Bis zur Seriennummer 92652 sorgte eine (heute nicht ganz billige) 12Volt, 100 Watt, BA15S Projektionslampe für die Ausleuchtung der Leinwand. Danach wurde auf die auch heute noch recht kostengünstige 12 Volt, 100 Watt, Halogen-Stiftsockellampe (Sockel GY6.35) umgerüstet. Unter der motorseitigen Abdeckung ergaben sich weitere Veränderungen: Im weiteren Verlauf des Produktionszeitraumes wurde auf Keramikkondensatoren umgestellt, das vordere Motorlager statt in einer festen Gußmasse nun in einer flexiblen Gummischeibe fixiert und zu guter Letzt vom 2-poligen Stecker mit außenliegendem Schutzkontakt auf die heute noch gebräuchlichen 3-poligen Kaltgerätestecker gewechselt.

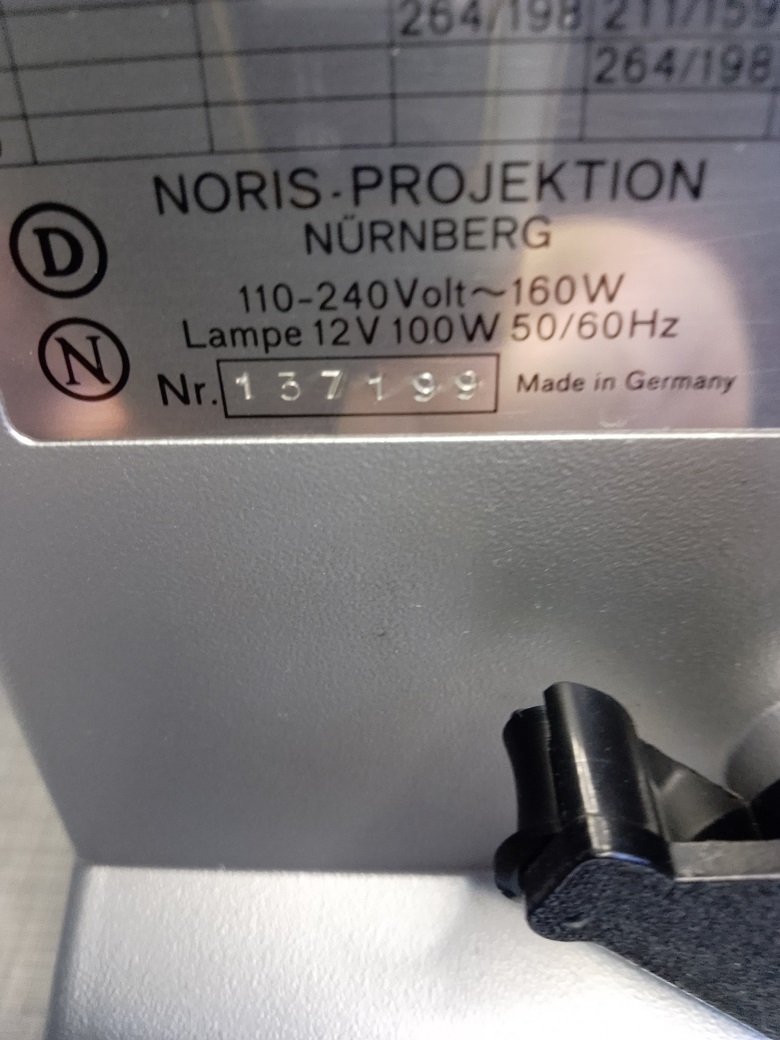

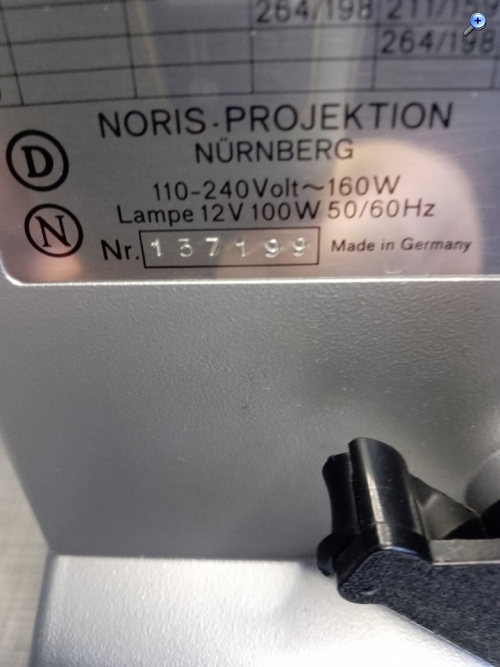

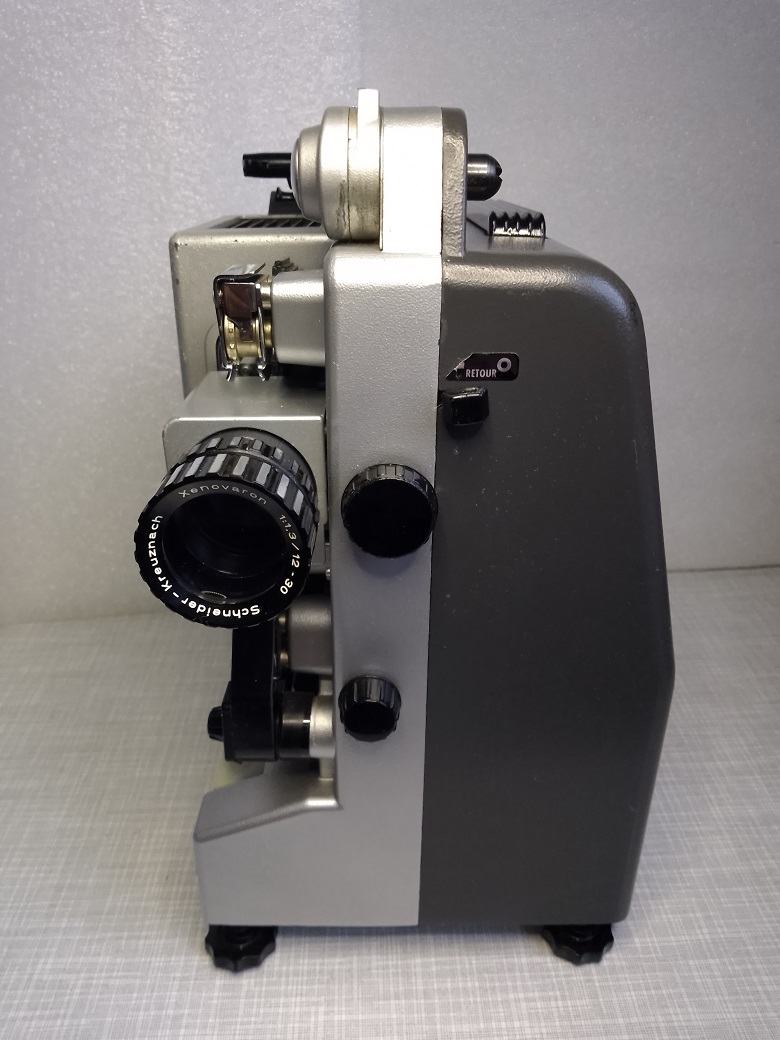

Hersteller: Noris Projektion, Nürnberg Baujahr: 1960er Jahre Typ: Normal 8 / Doppel 8 Projektor mit (halb)automatischer Filmeinfädelung und eingebautem Tonkoppler "Synchromat" Modell: NORIS TS Automatic mit Vor- und Rückwärtsprojektion und Standbild Seriennummer: 137199 Bildgeschwindigkeit: stufenlos über Drehrad von 6 - 18 Bilder/sec Projektionslampe: 12 Volt / 100 Watt Stiftsockellampe (Sockel GY6.35), Lichtleistung über "Sparschaltung" reduzierbar Objektiv: SCHNEIDER-KREUZNACH, Xenovaron, 1:1,3/12-30 mm max. Spulengröße: 120 Meter Netzspannung: 110 / 125 / 200 / 220 / 240 Volt Neupreis: nicht bekannt

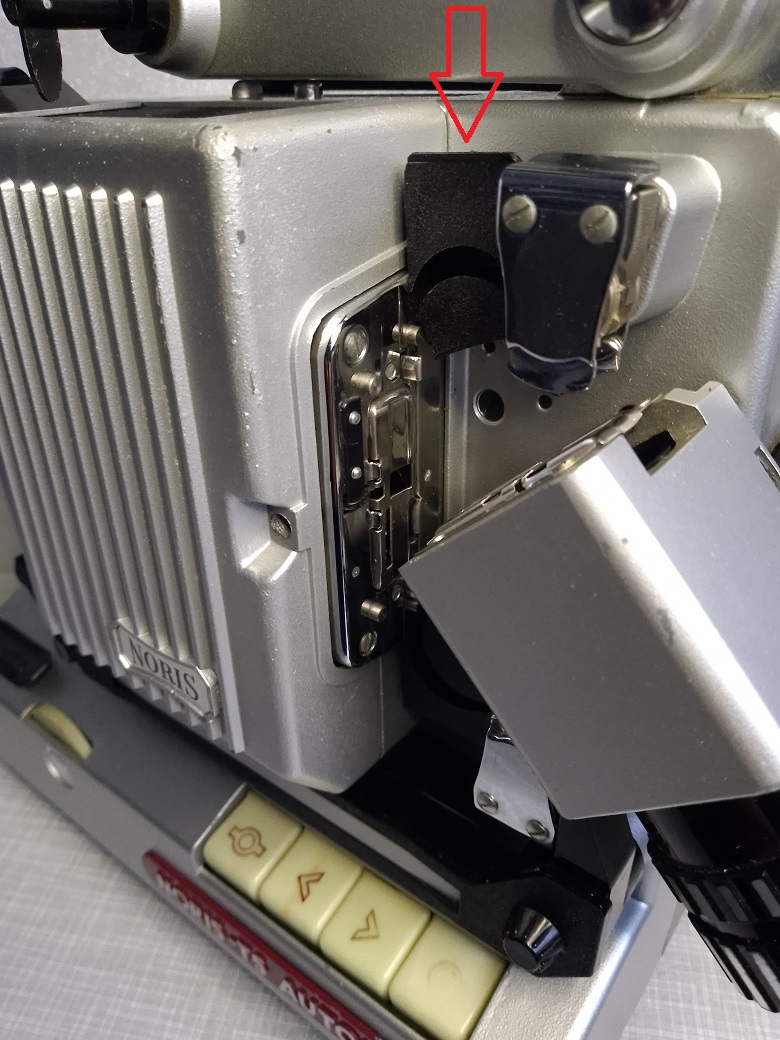

Führungsschiene

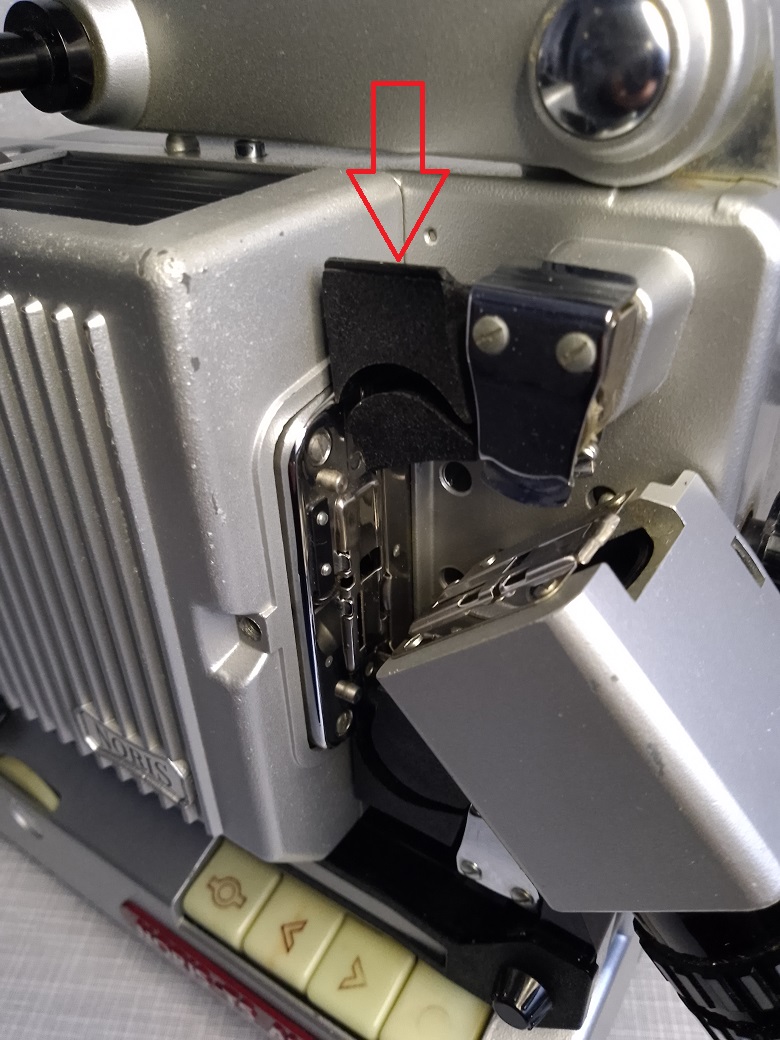

Führungsschiene zur Einfädelung vorgezogen

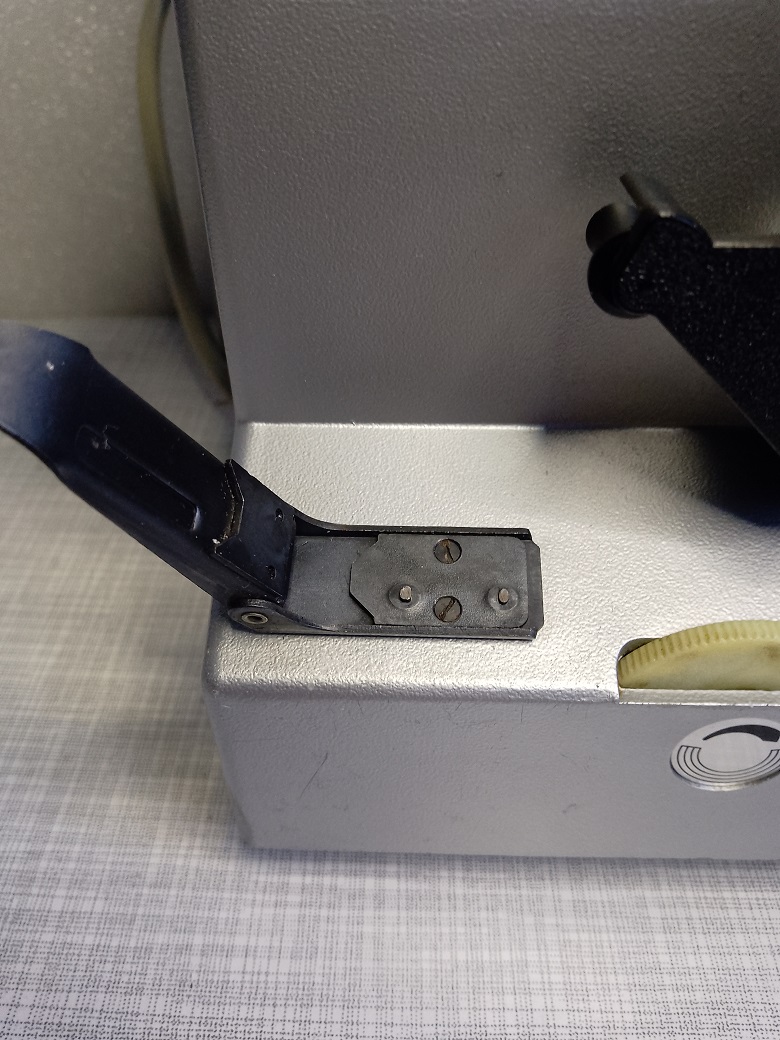

Filmstanze

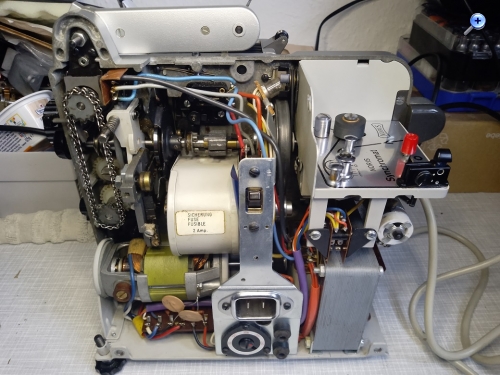

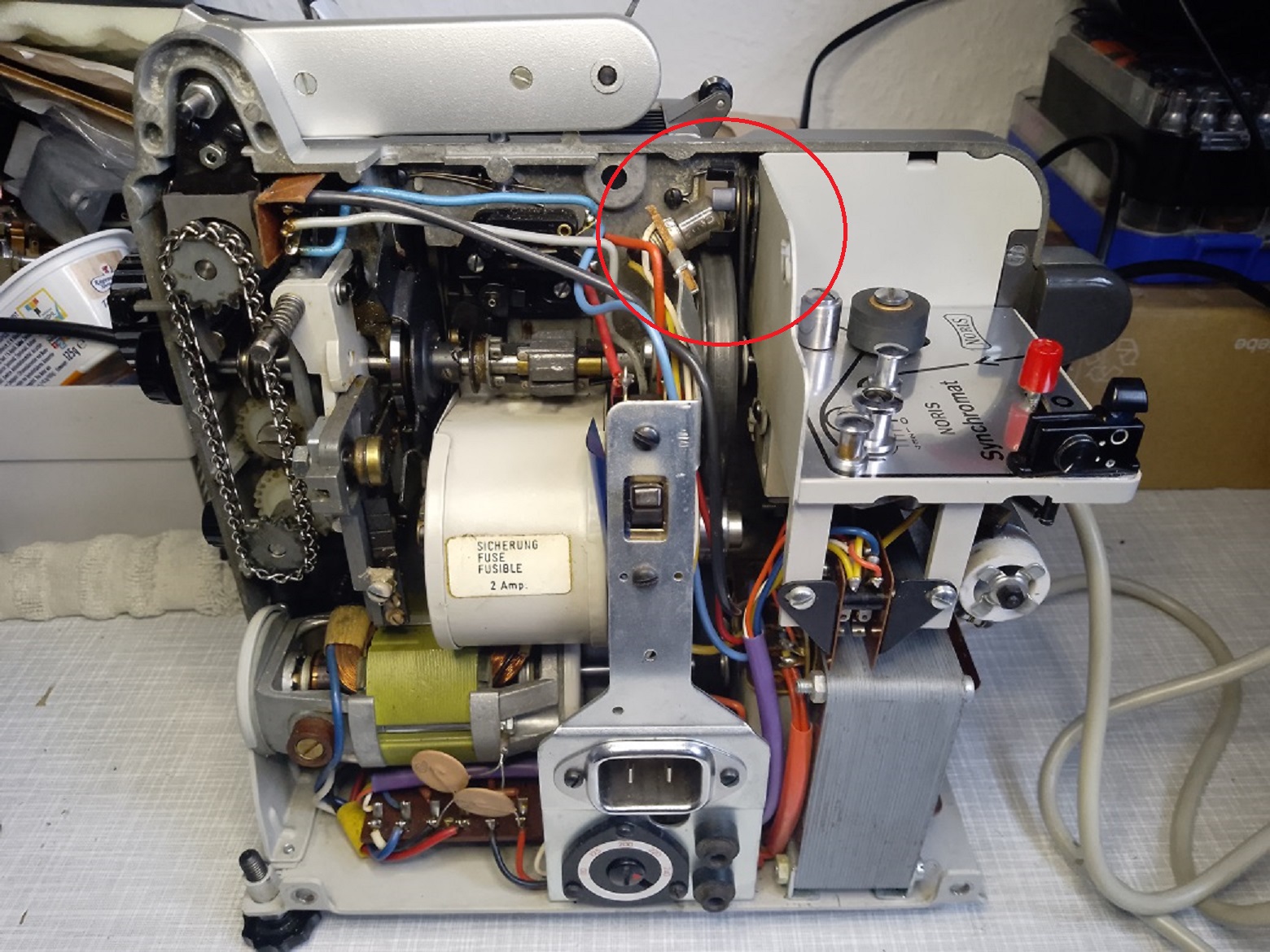

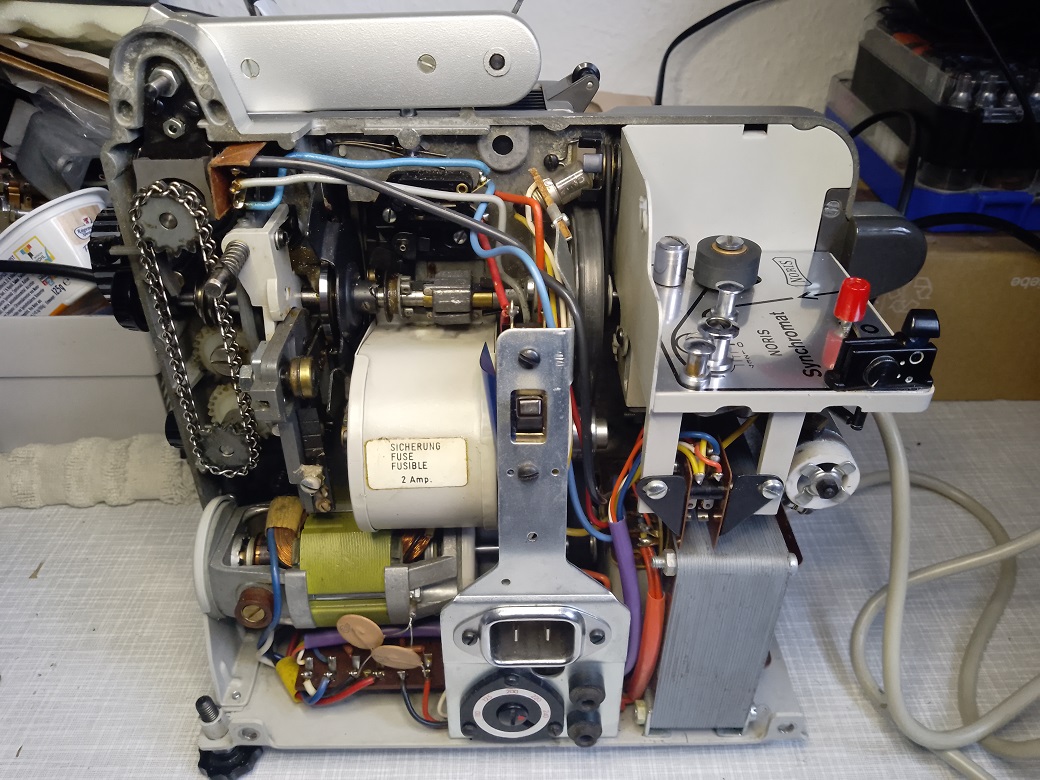

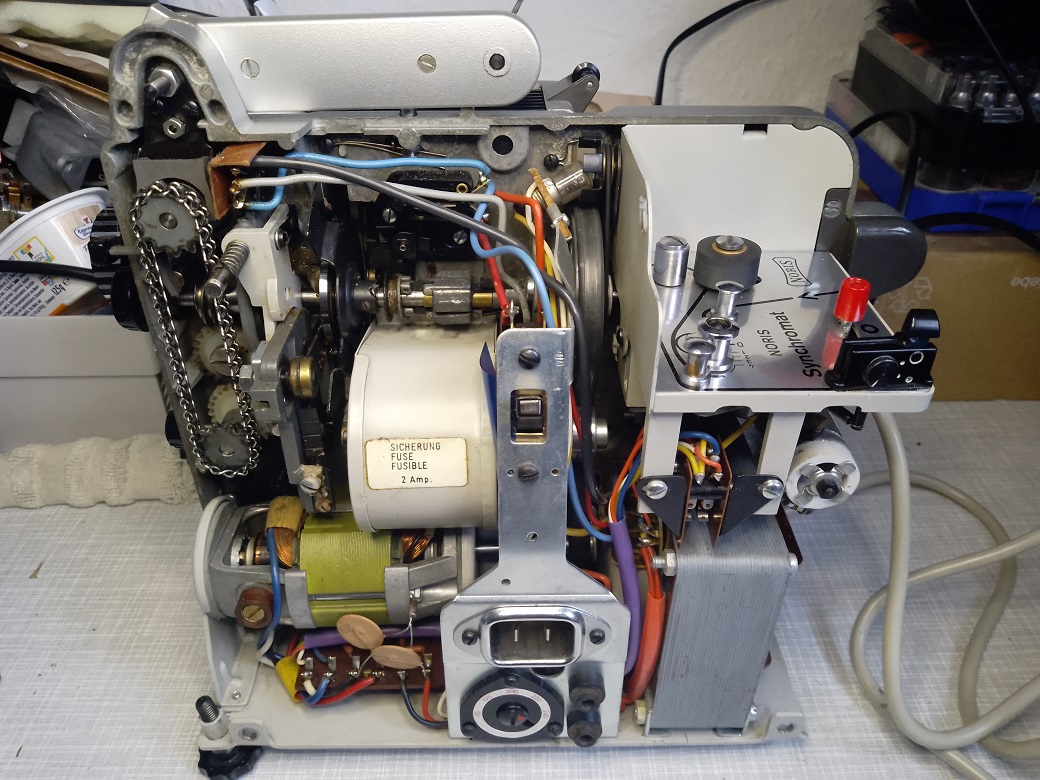

Innenansicht

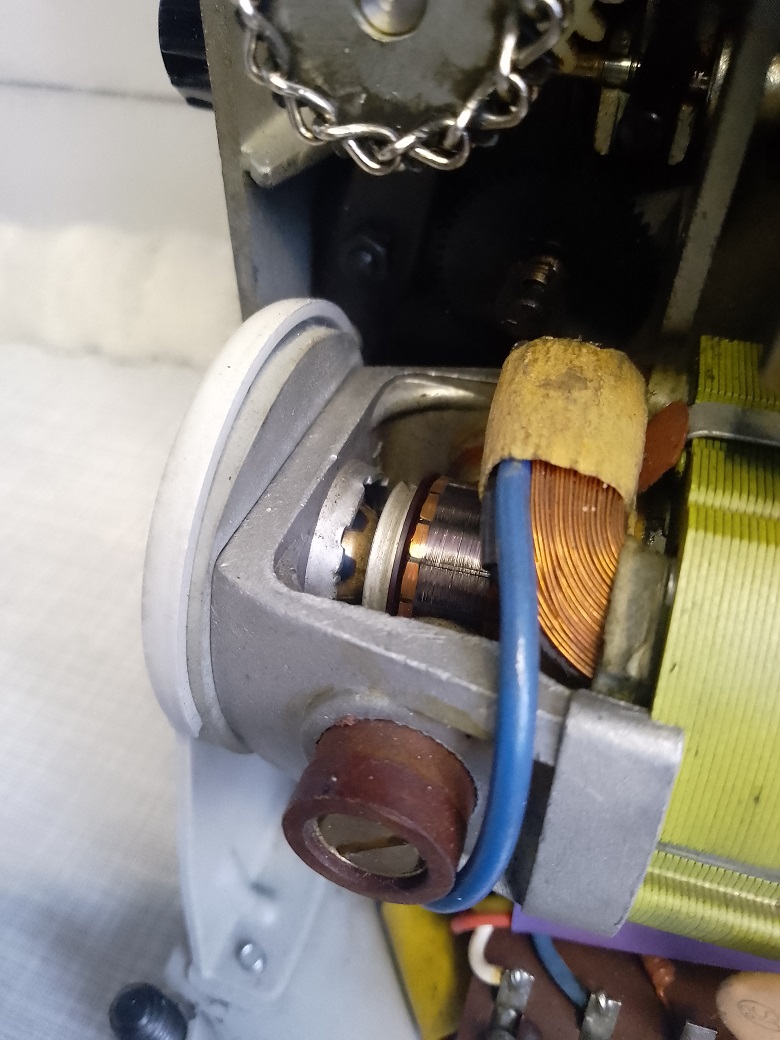

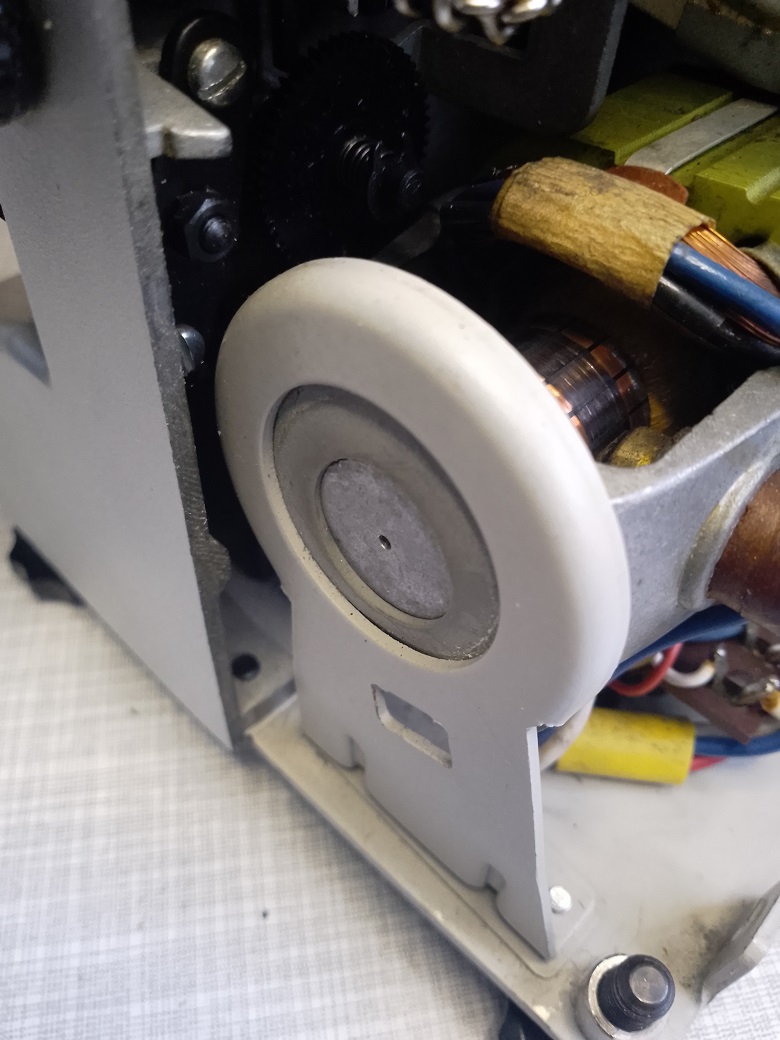

flexible Motorlagerung

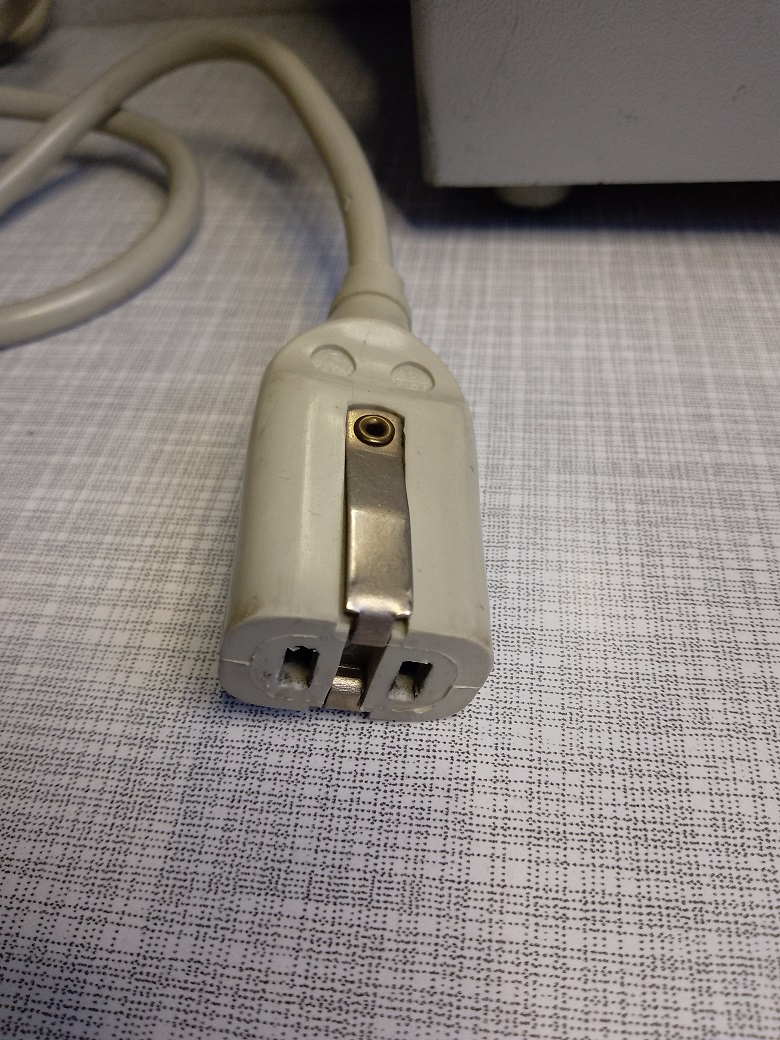

2-poliger Stecker mit außenliegendem Schutzkontakt
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmente davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
ein interessantes Gerät mit Tonfilm-Kopplung zum Tonbandgerät. Allerdings überlege ich gerade, wo man das Tonbandgerät plazierte, weil die Synchron-Einrichtung oben beim Projektor angebracht ist?
Das Tonbandgerät konnte ja nicht in der Luft schweben...
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
auf der Seite https://de.scribd.com/document/563276395...Deutsch-Ma-0743 ist eine Bedienungsanleitung zu dem Projektor zu finden. Ein beispielhafter Aufbau mit einem angepassten Grundig Tonbandgerät wird ab Seite 9 dieser Anleitung gezeigt. Es sind auch andere Tonbandgeräte mit einem entsprechenden Unterbau, um auf die notwendige Höhe zu kommen, einsetzbar.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
zum Abschluß noch 2 Besonderheiten dieser Baureihe:

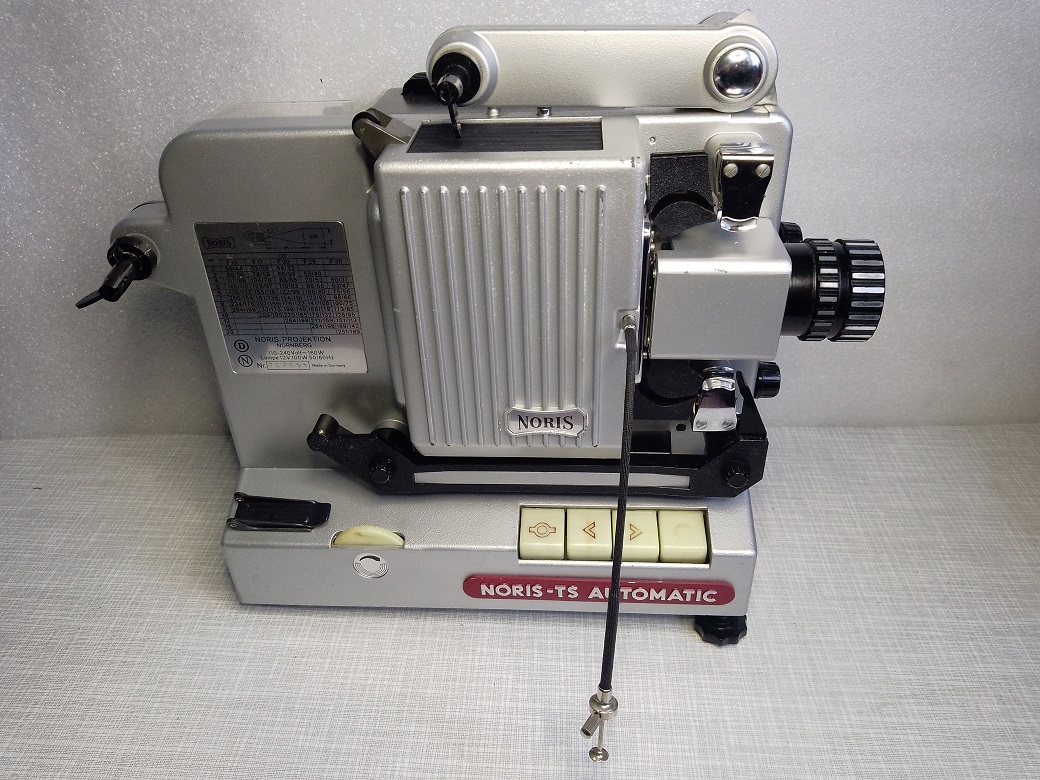

Zum Einen kann über ein Anschlußgewinde mittels eines Drahtauslösers und einer Vorrichtung in der Filmbühne eine Markierung in den Film gestanzt werden die im Nachhinein einen bildgenauen Filmschnitt ermöglicht

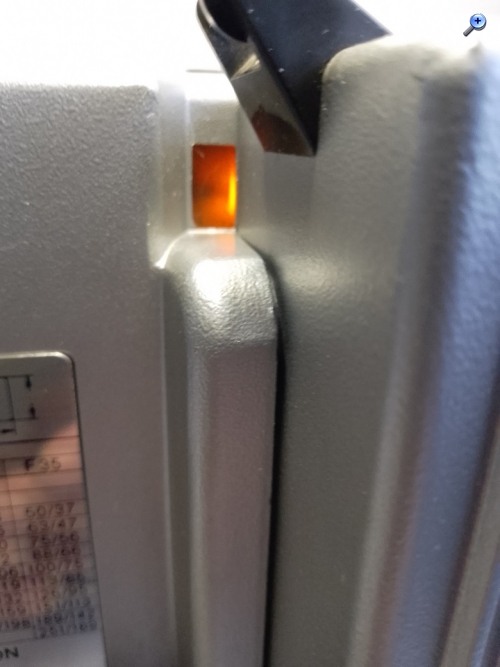

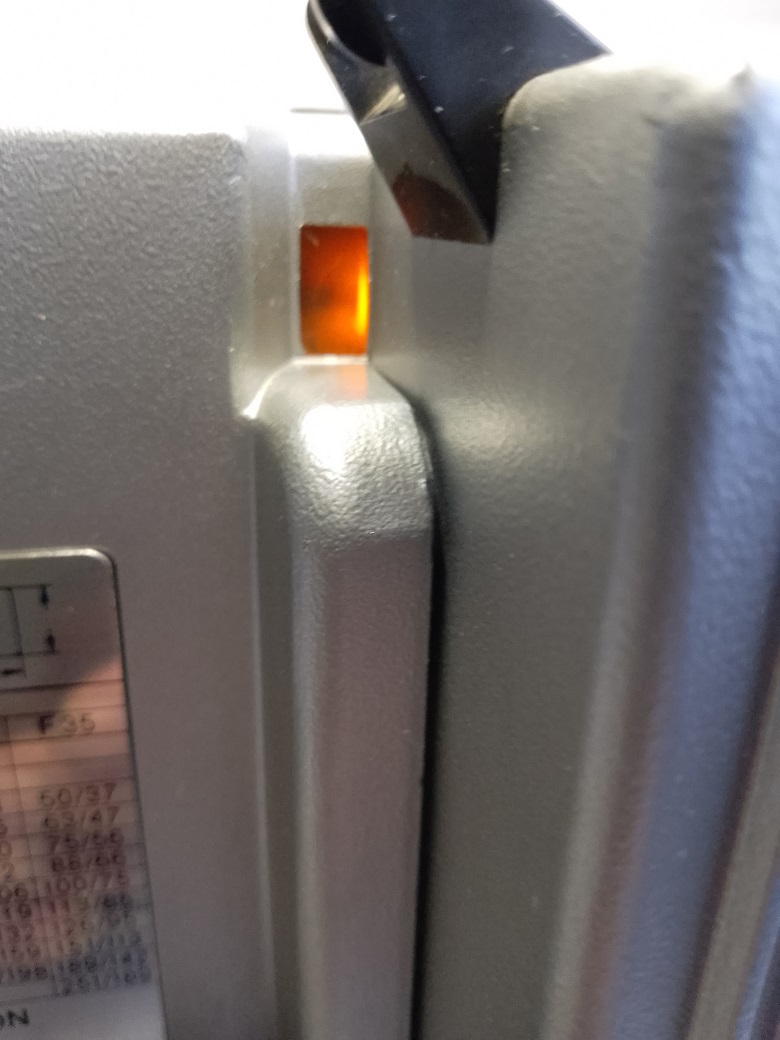

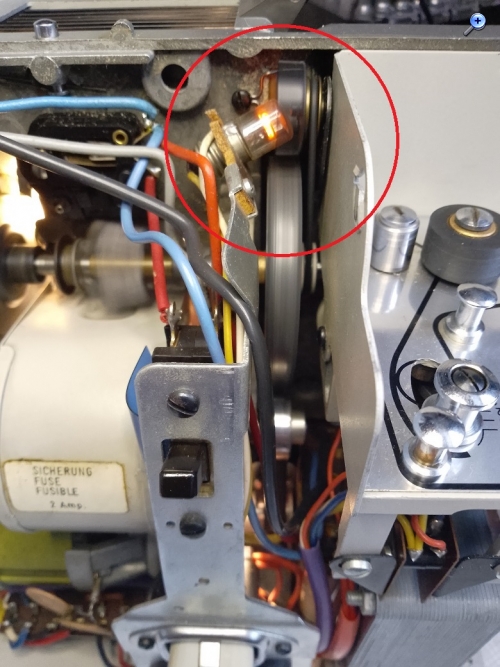

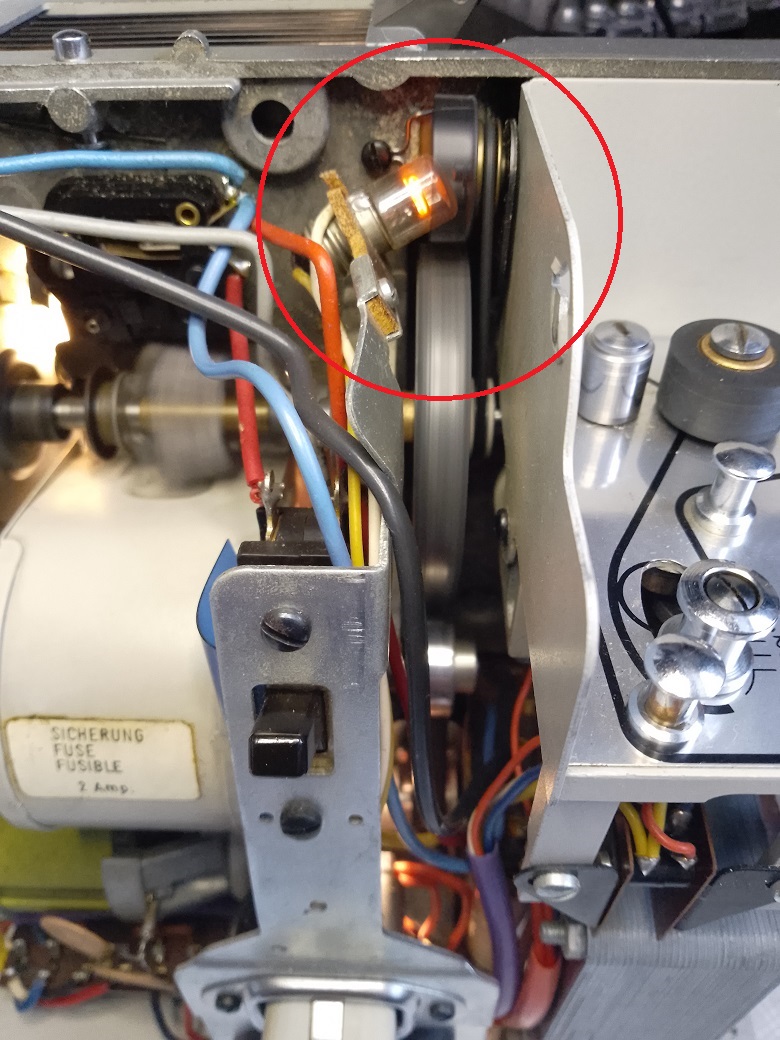

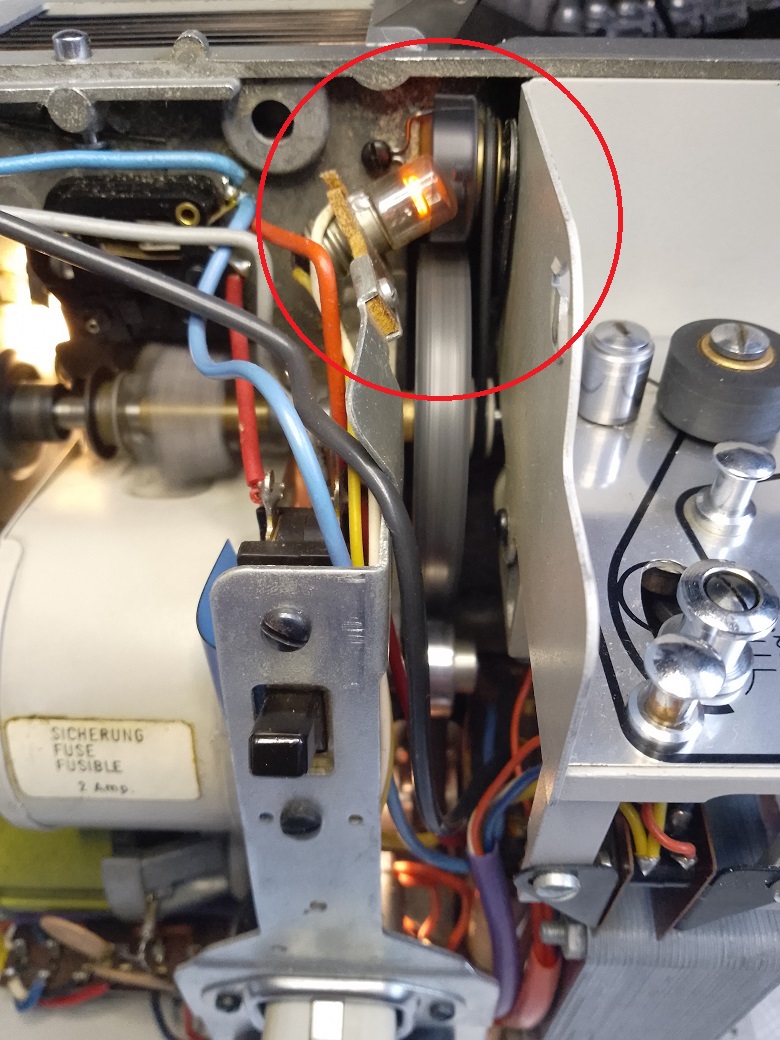

zum Anderen kann über eine mechanische Stroboskopeinrichtung die Bildgeschwindigkeit recht genau eingestellt werden. Laut Bedienungsanleitung ist die für Normal 8 Stummfilme vorgesehene Geschwindigkeit von 16 Bildern/Sek. erreicht wenn sich der Schatten im Sichtfenster nicht oder nur minimal bewegt.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
