[ iIa ] LOMO Projektor "RUSS" (PYCb) für Normal/Doppel 8 und Super 8 Filme
Hallo Filmfreunde,
in den Jahren 1969 - 1975 produzierte LOMO, (Leningradskoje Optiko-Mechanitscheskoje Obedinenije oder in kyrillischen Buchstaben Ленинградское оптико-механическое объединение) die Leningrader Optisch-Mechanische Vereinigung, im damaligen Leningrad (heute St. Petersburg) den Projektor "Russ" als Zweiformatprojektor für das damals schon etwas angestaubte Normal/Doppel 8 Format und das modernere Super 8.
Der "Russ" ist eine einfache aber sehr robuste Konstruktion. Etwas gewöhnungsbedürftig ist der Filmtransport über nur eine Zahntrommel und die, zu Anfang, doch recht fummelige Filmeinfädelung. Mit etwas Übung geht auch diese recht flott von der Hand.
Um das Format zu wechseln ist die dem vorzuführenden Filmformat entsprechende Zahntrommel auf die Antriebsachschse aufzustecken und die Filmbühne entsprechend durch verschieben einzustellen. Für den größeren Lochkreis von Super 8 Spulen finden sich im Zubehör Adapterstücke (beim gezeigten Gerät leider nur noch ein Adapter vorhanden). Wichtig bei beiden Formaten ist, dass die Andruckplatte plan auf dem Film aufliegt.
Der Projektor "Russ" ist in der Lage Stummfilme bis zu einer Länge von 120 Metern vorzuführen. Über einen Tonkoppleranschluß an der Hinterseite des Gerätes besteht die Möglichkeit über einen Tonkoppler (ähnlich den Bauer T10 Projektoren) über z. B. ein Tonbandgerät den Film begleitende Tonaufnahmen synchron abzuspielen. Die Projektionsgeschwindigkeit kann mittels Drehregler von 0 - 26 Bilder/Sek eingestellt werden.

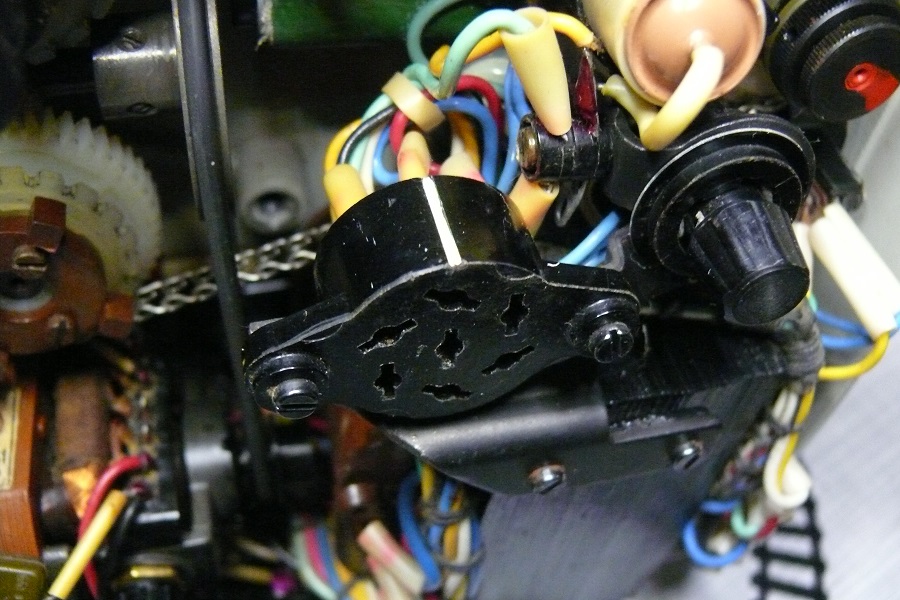

Die Ausleuchtung der Leinwand erfolgt über eine 12 Volt 100 Watt Stiftsockellampe die über eine Sparschaltung auf 90 Watt Leistung reduziert werden kann. Der Netzanschluß des Projektors kann von 100 - 240 Volt Wechselstrom erfolgen. Dazu ist ein Stecker im Inneren des Gerätes der örtlichen Netzspannung entsprechend umzustecken. Weiterhin besteht die Möglichkeit für Vorführpausen eine Tischleuchte über eine Steckdose am Gerät anzuschließen.
Neben der hier gezeigten Ausführung mit einem Objektiv mit Festbrennweite gab es noch eine Variante mit Zoom-Objektiv.
Der "Russ" war in den Ostblockstaaten sehr verbreitet, wurde aber auch, wie zeitgenössische Werbung zeigt, im Westen verkauft (bisweilen unter dem Namen (Duo Quar(t)z). Wieviele Projektoren exportiert und welche Anzahl insgesamt hergestellt wurden konnte (noch) nicht herausgefunden werden.
Eine, leider unvollständige, Bedienungsanleitung ist hier zu finden:
Hersteller: LOMO, Leningrad, UdSSR Modell: RUSS (PUCb) Typ: Zweiformat (Normal/Doppel 8 und Super 8) Stummfilmprojektor Baujahr: 1969 - 1975 maximale Spulengröße: 120 Meter Stromversorgung: 100 - 240 Volt Wechselstrom (im Projektor einstellbar) Projektionslampe: 12 Volt 100 Watt Stiftsockellampe (mit Sparschaltung 90 Watt) Objektiv: LOMO OP-1.8 F-18 11,4 Seriennummer: 7430992 Projektor Seriennummer: 7445946 Gewicht: ca. 5000 Gramm Abmessungen: HxBxL: 280x125x195 mm Stückzahl und Neupreis unbekannt

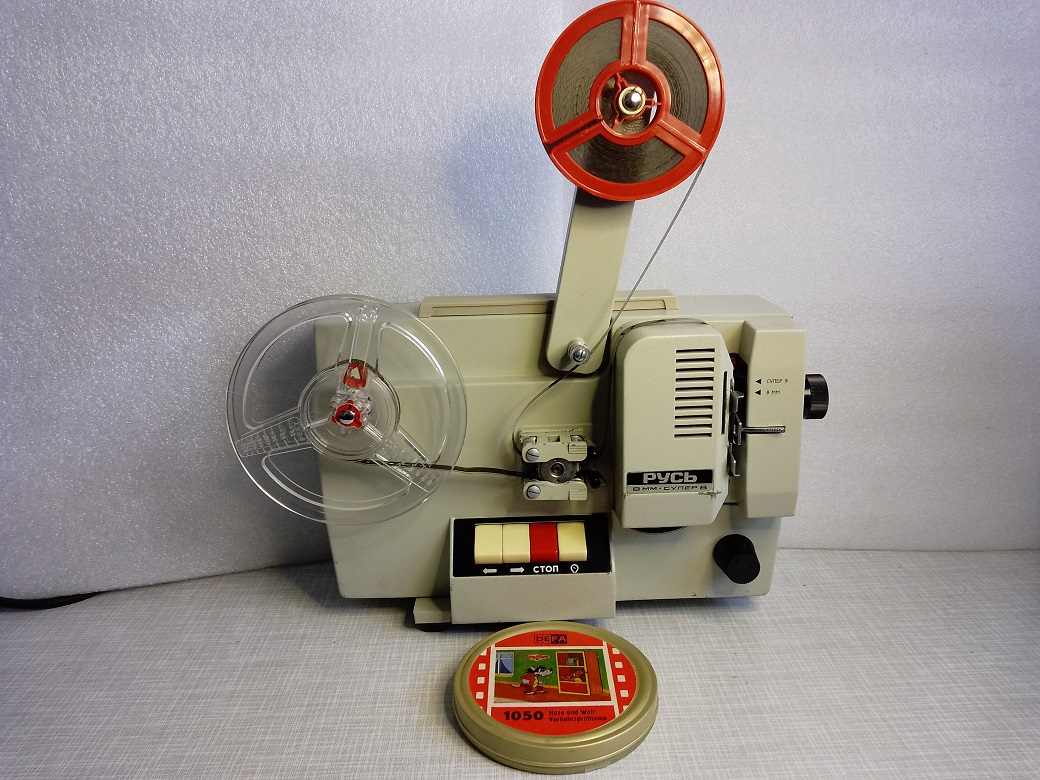

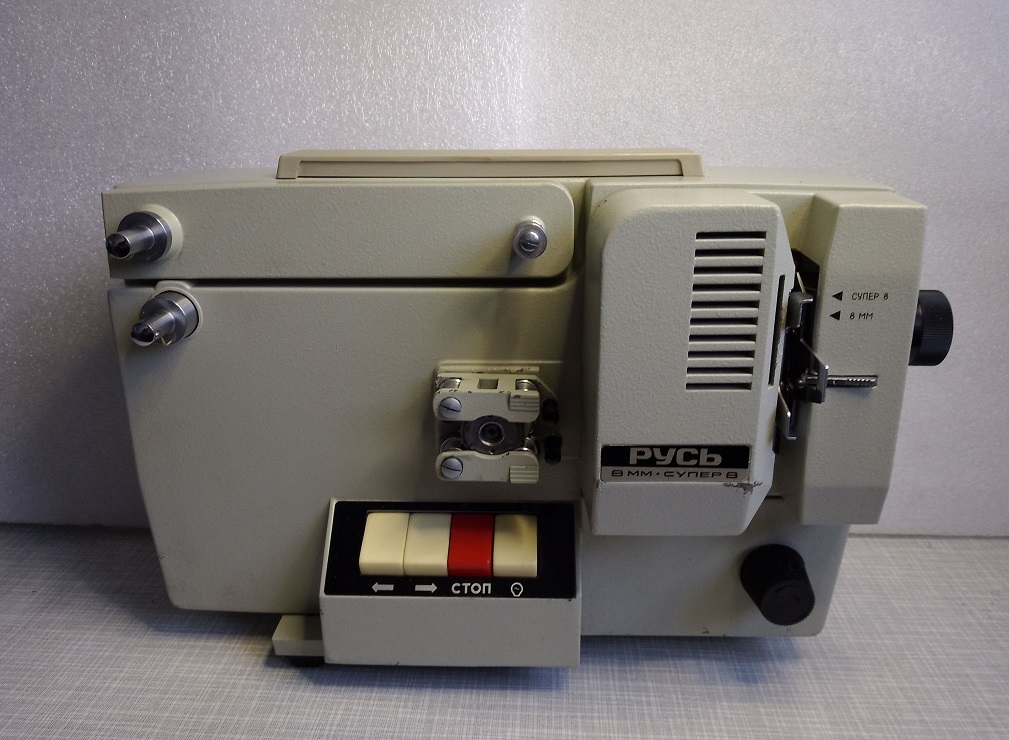

Vorderseite mit Spulenaufnahmen, Zahntrommel mit Filmführung, Bedientasten für Rückwarts- und Vorwartslauf, Stop-Taste, Einschalttaste für die Projektionsleuchte, Lampengehäuse, Drehregler für die Bildgeschwindigkeit

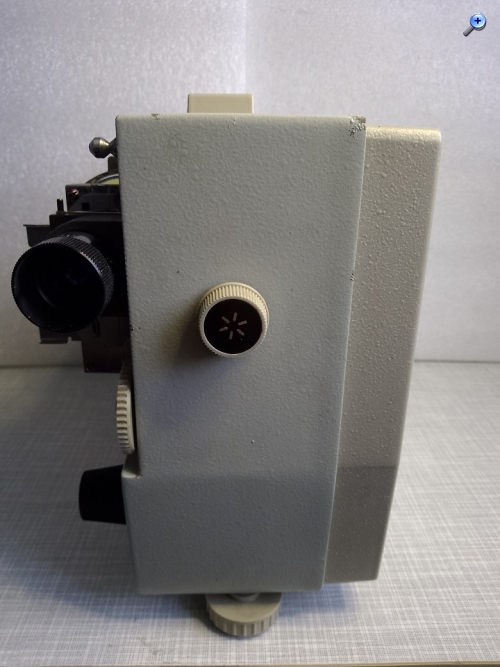

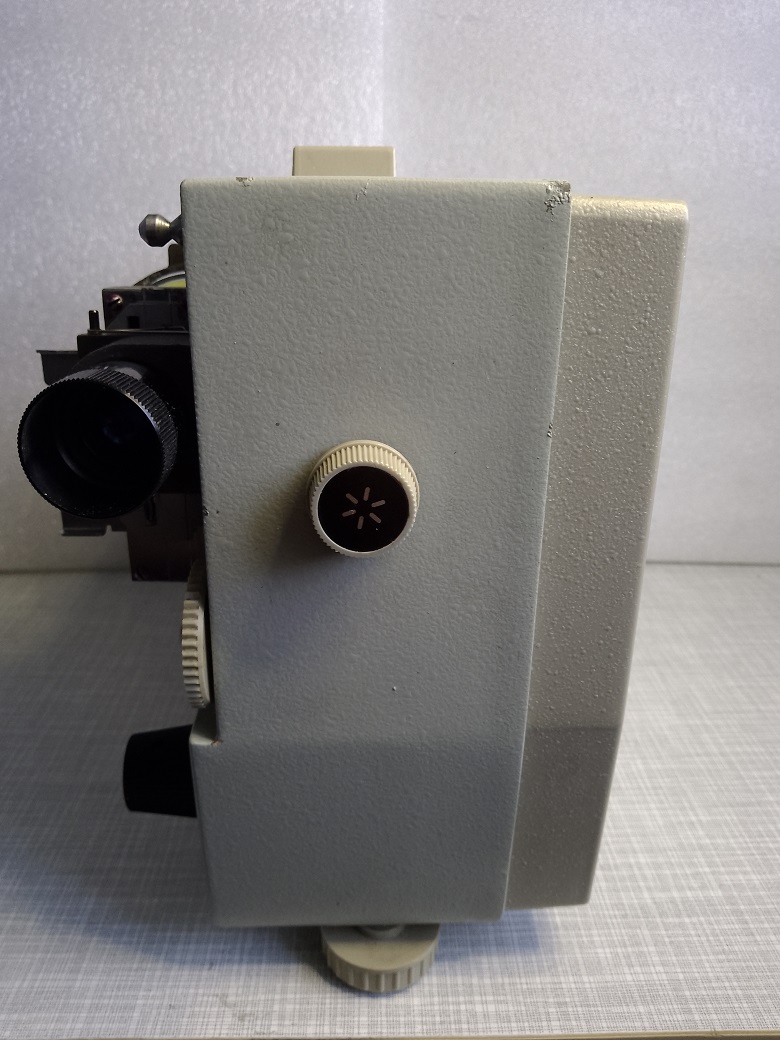

rechte Seite mit Objektiv, manuellem Filmtransport und Drehrad für die Filmstrichkorrektur

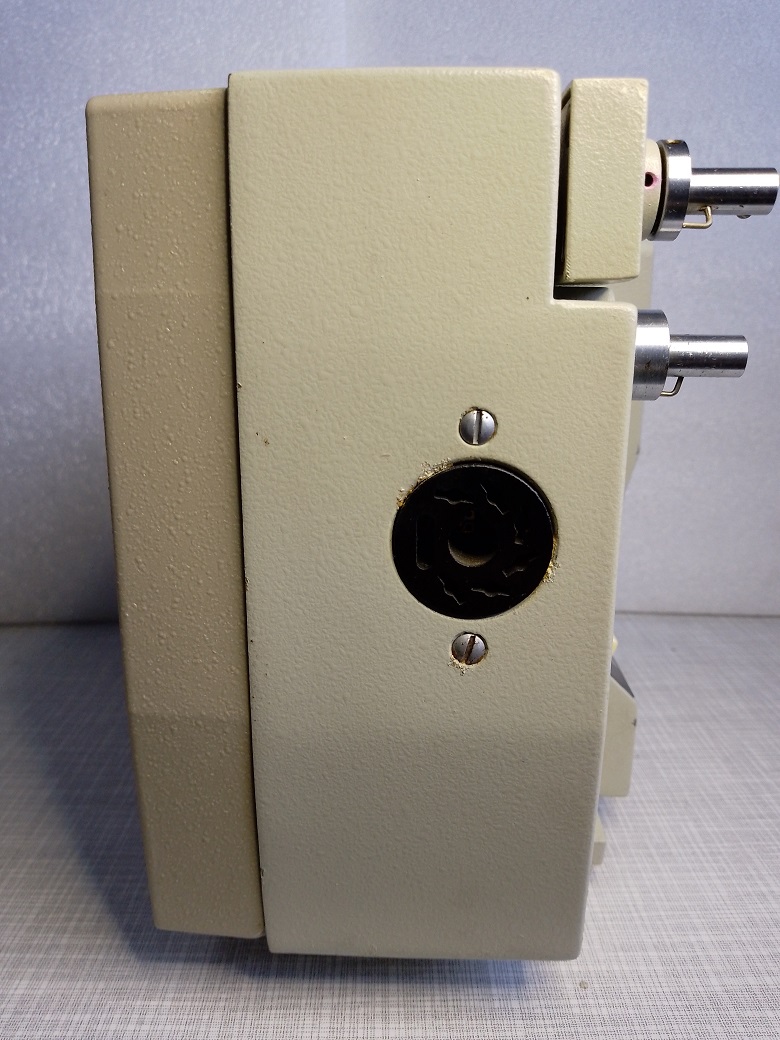

linke Seite mit dem Anschluß für den Tonkoppler

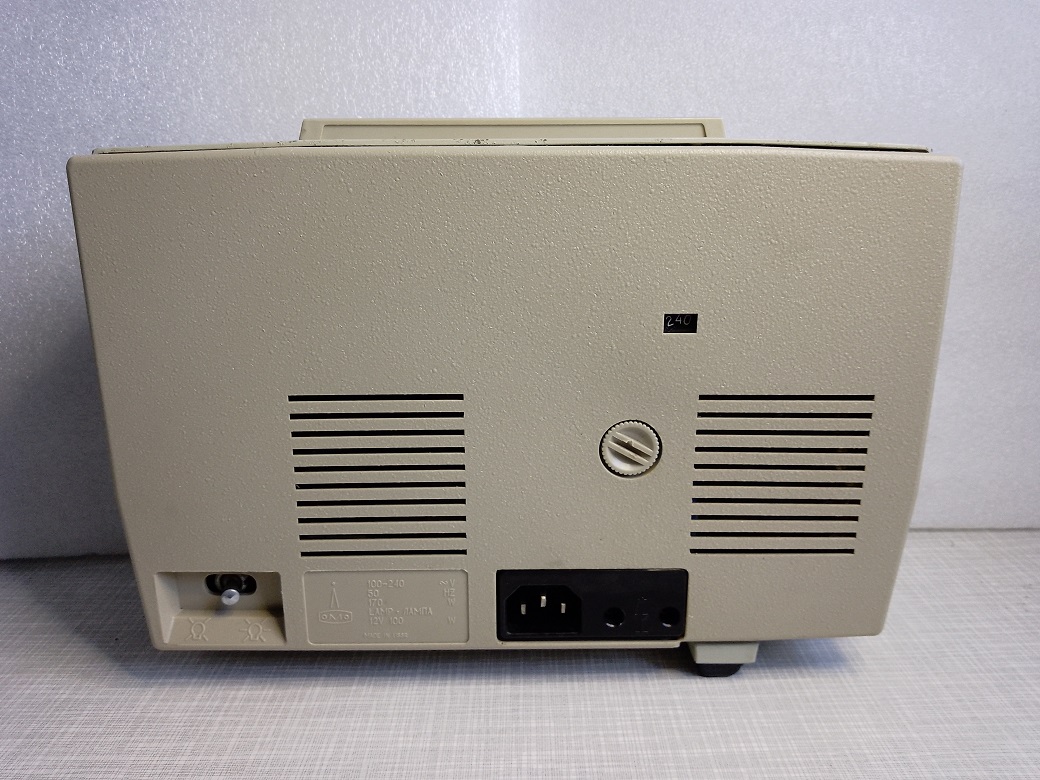

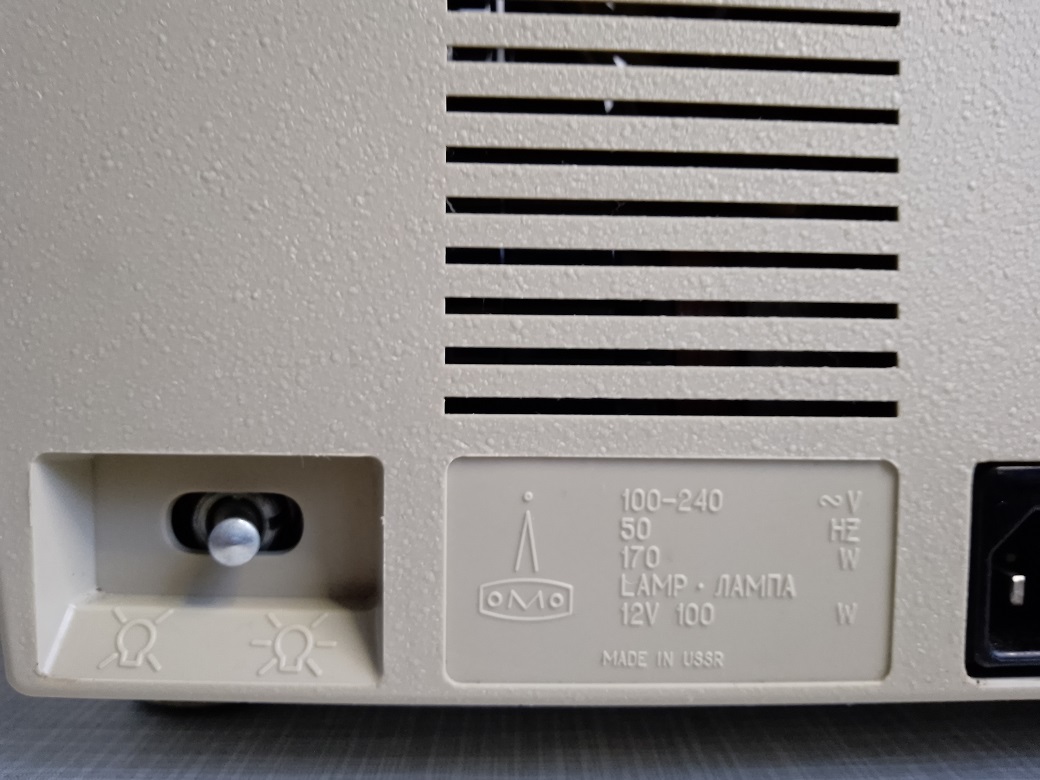

Rückseite mit Sparschaltung, Netzanschluß, Stecker für die Tischleuchte und Sichtfenster für die eingetellte Natzspannung

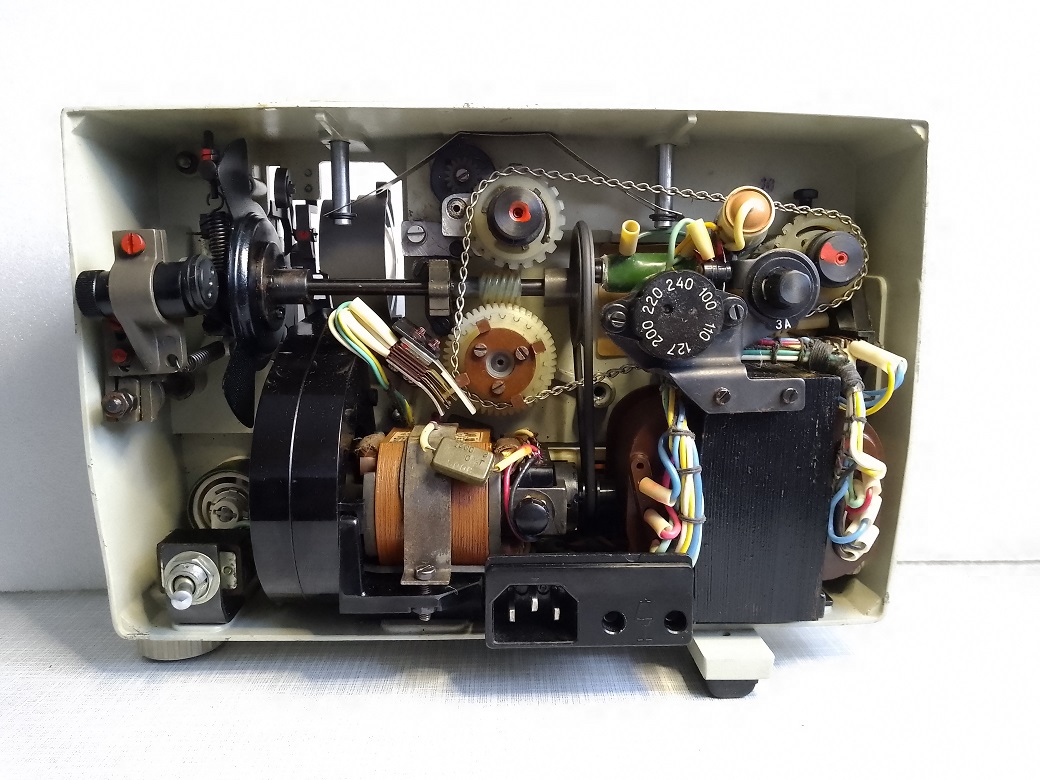

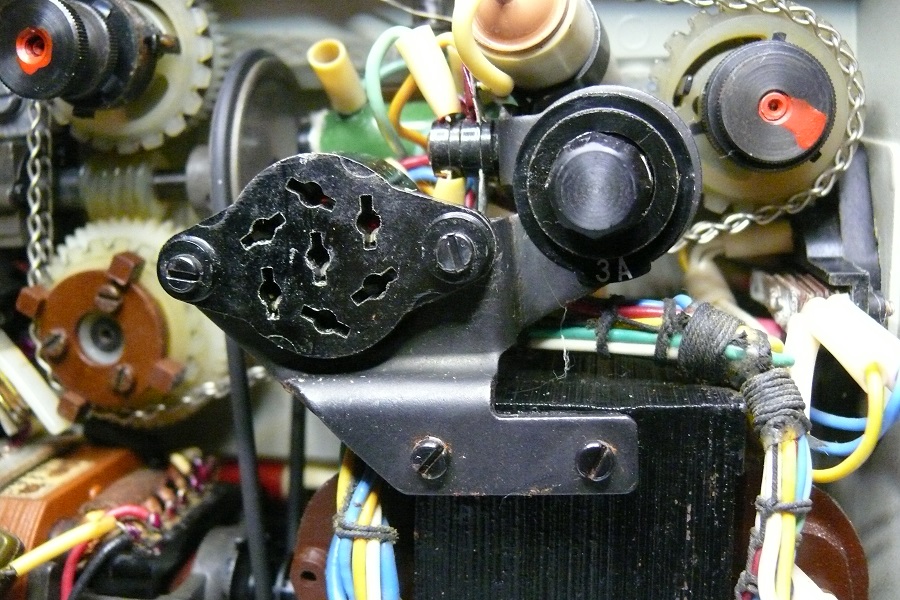

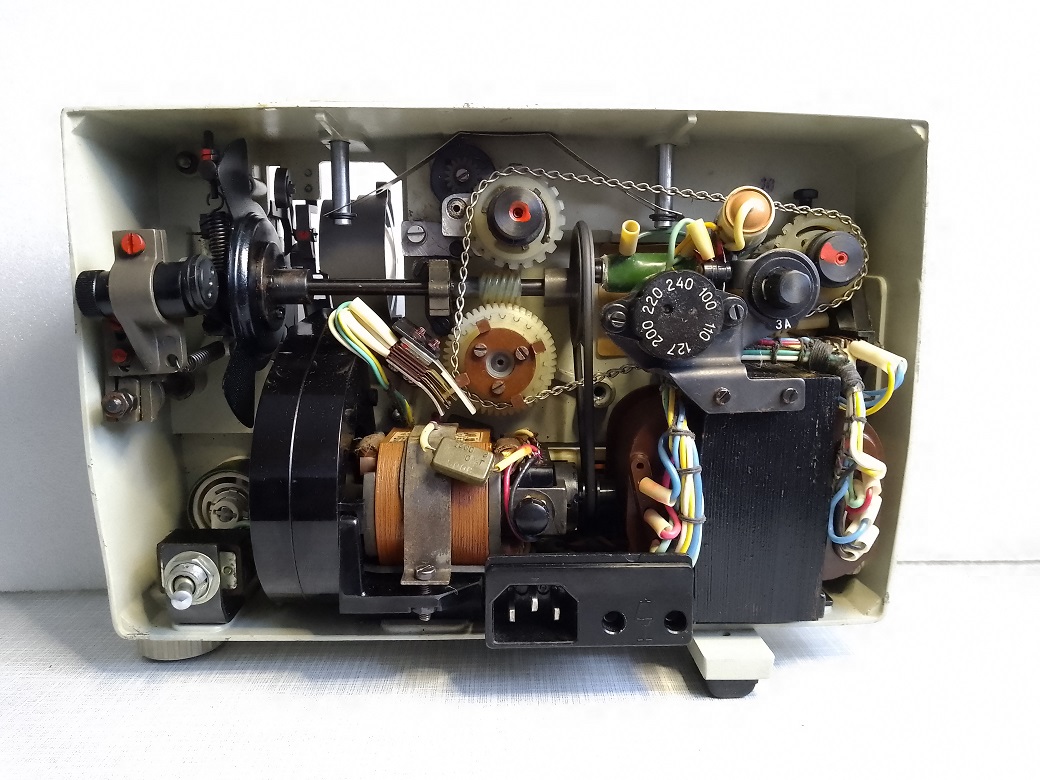

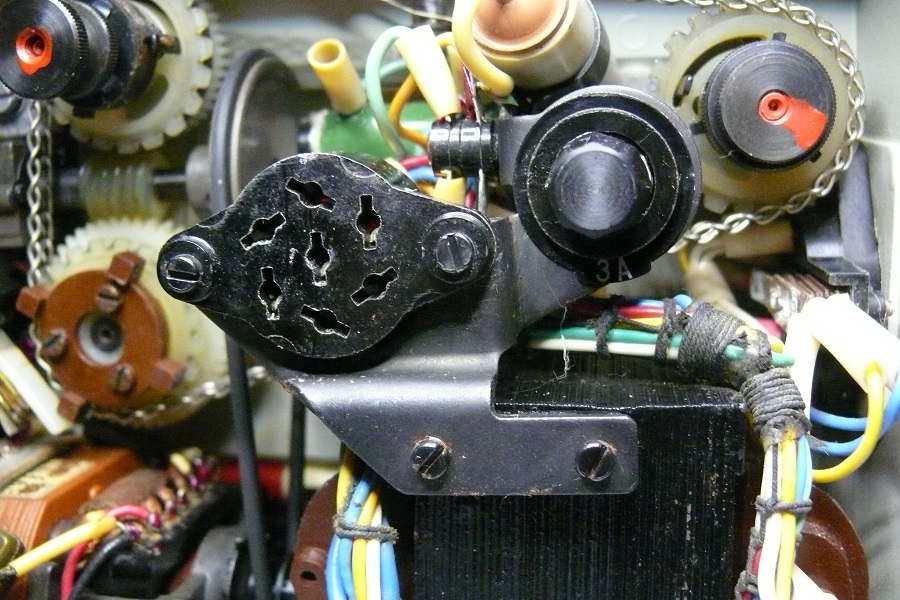

Innenansicht

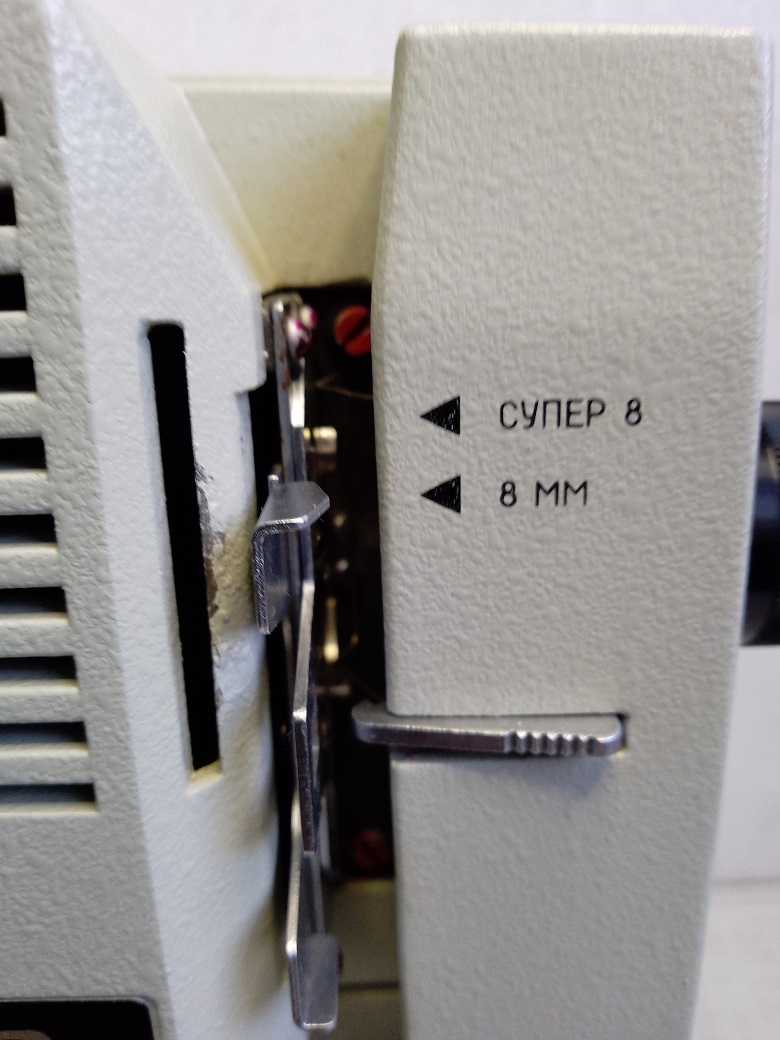

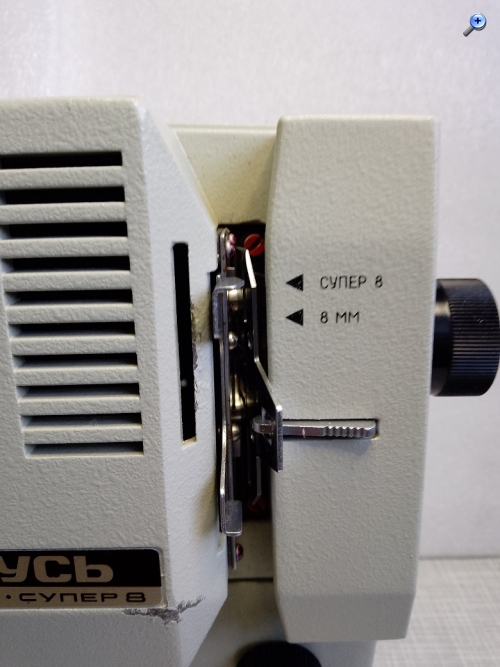

Umschaltung Super 8

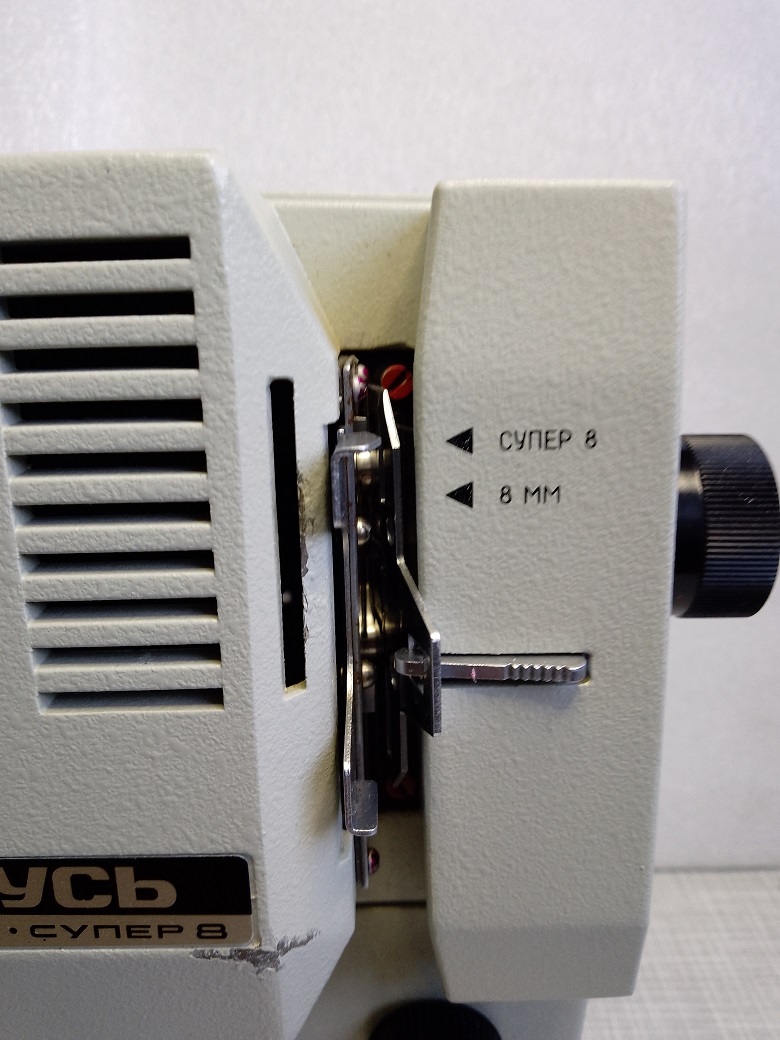

auf Normal/Doppel 8

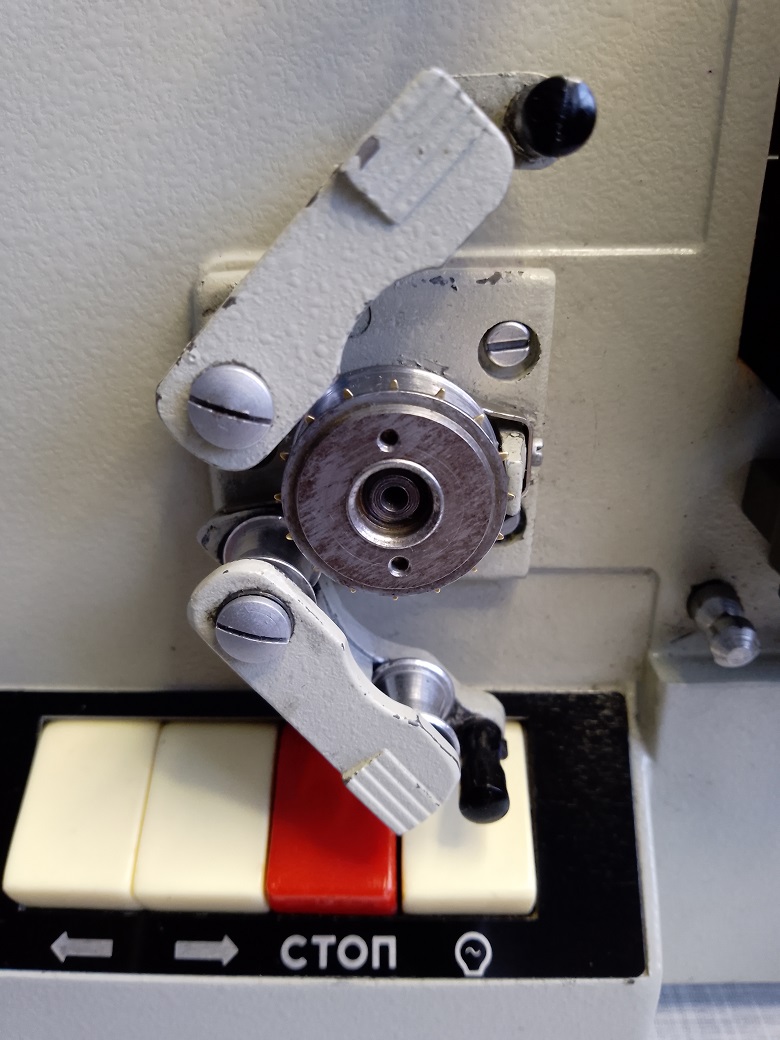

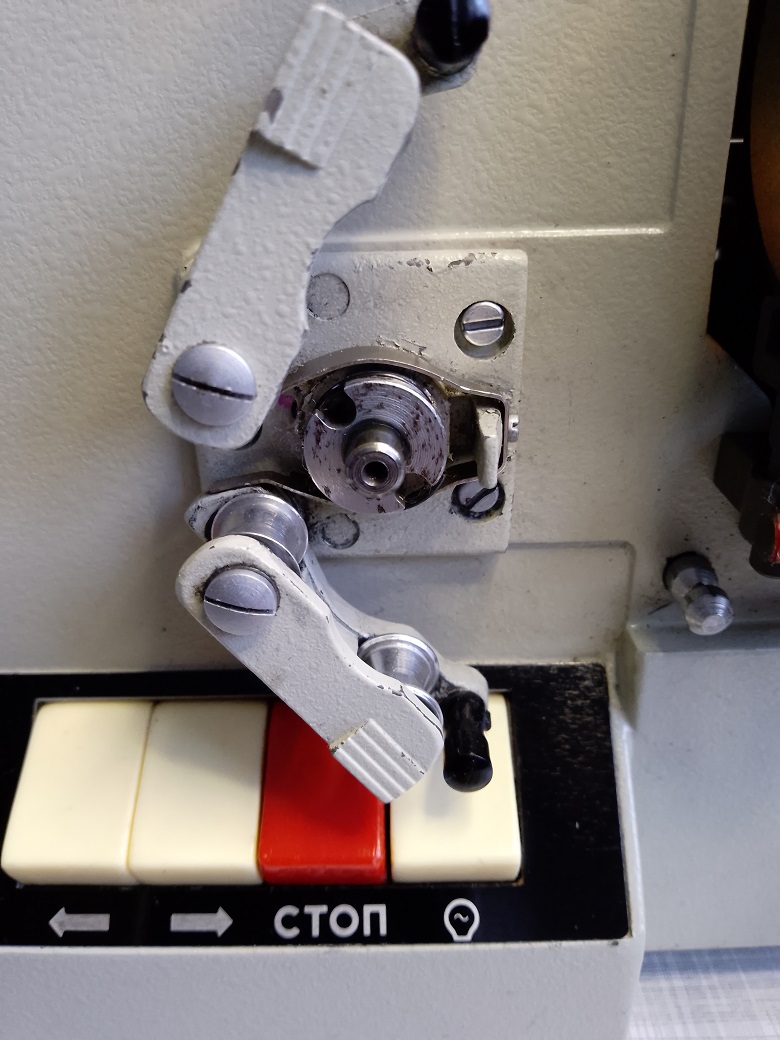

auswechselbare Zahntrommel

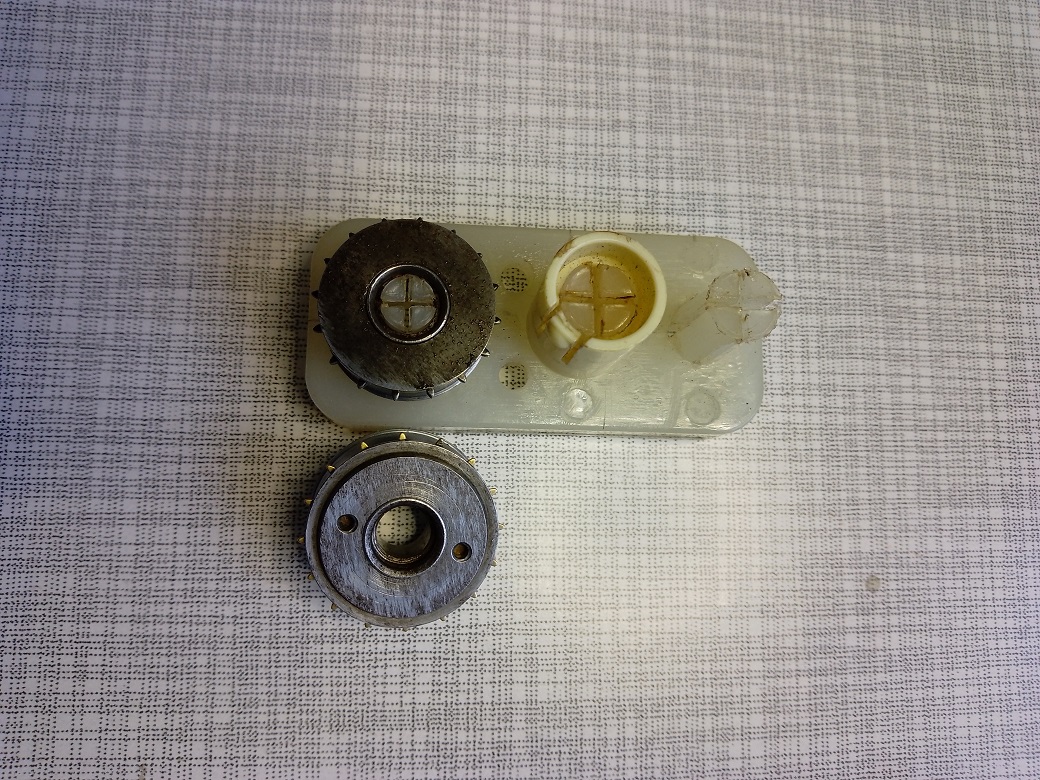

Zahntrommeln für Normal und Super 8 sowie ein Adapter für Super 8 Spulen

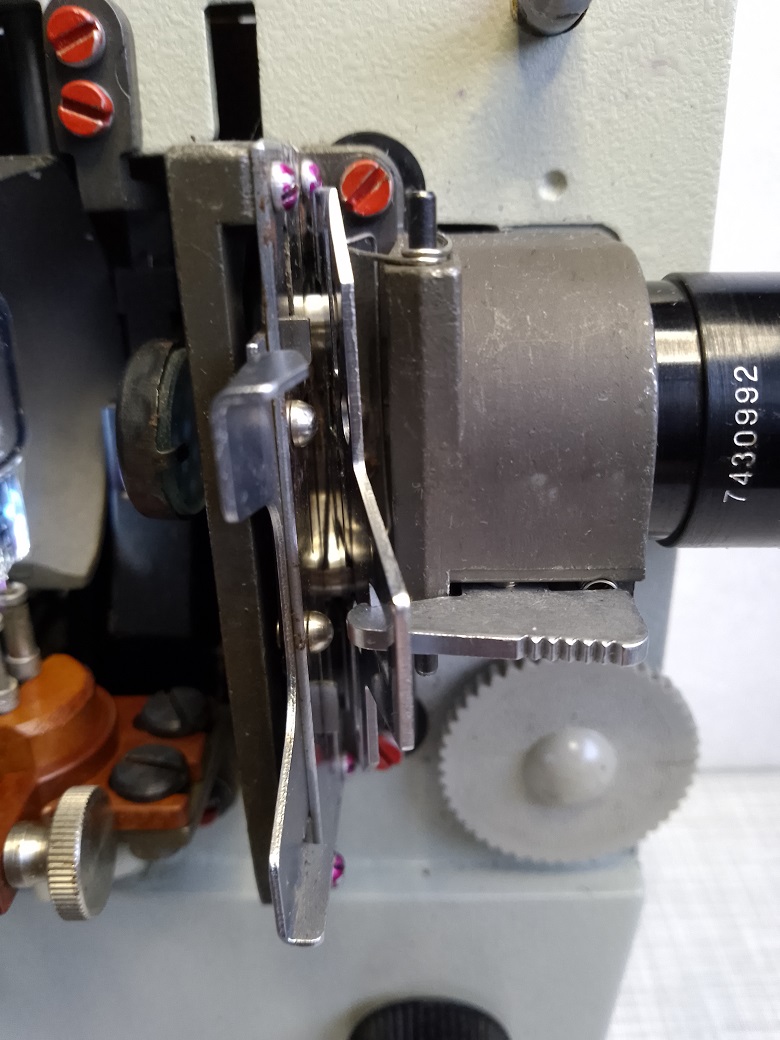

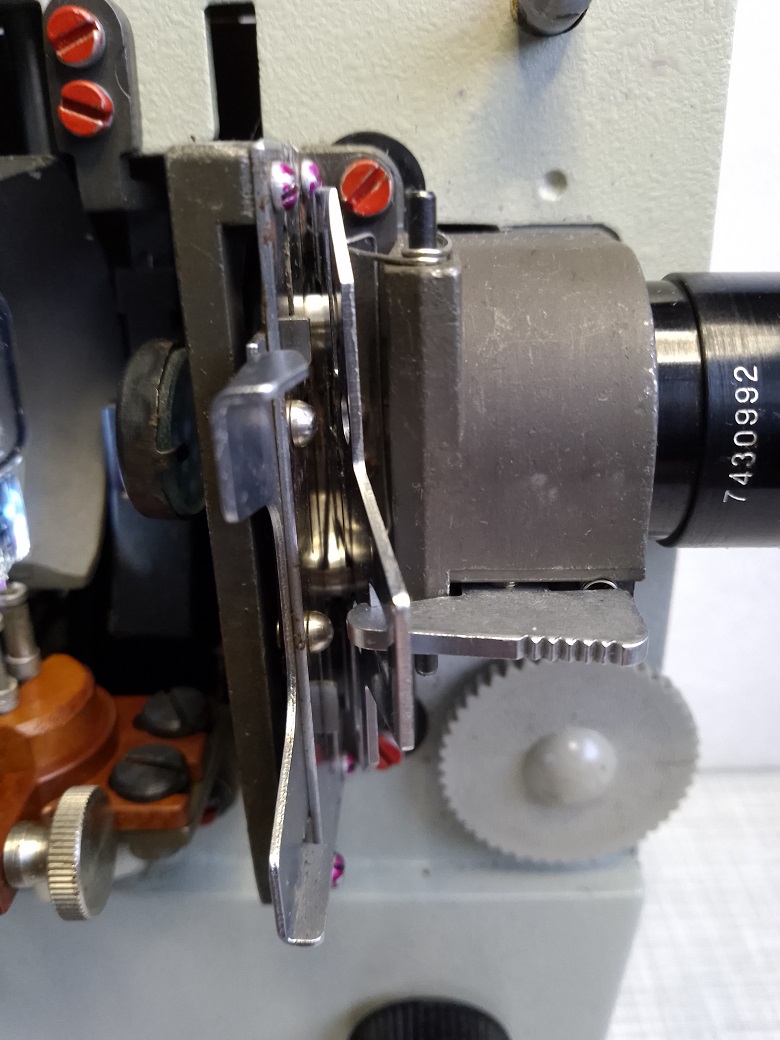

zum leichteren Einlegen des Filmes kann die Andruckplatte weggeklappt und mit einem Haken fixiert werden (Lampengehäuse abgenommen)
Projektor vorführbereit

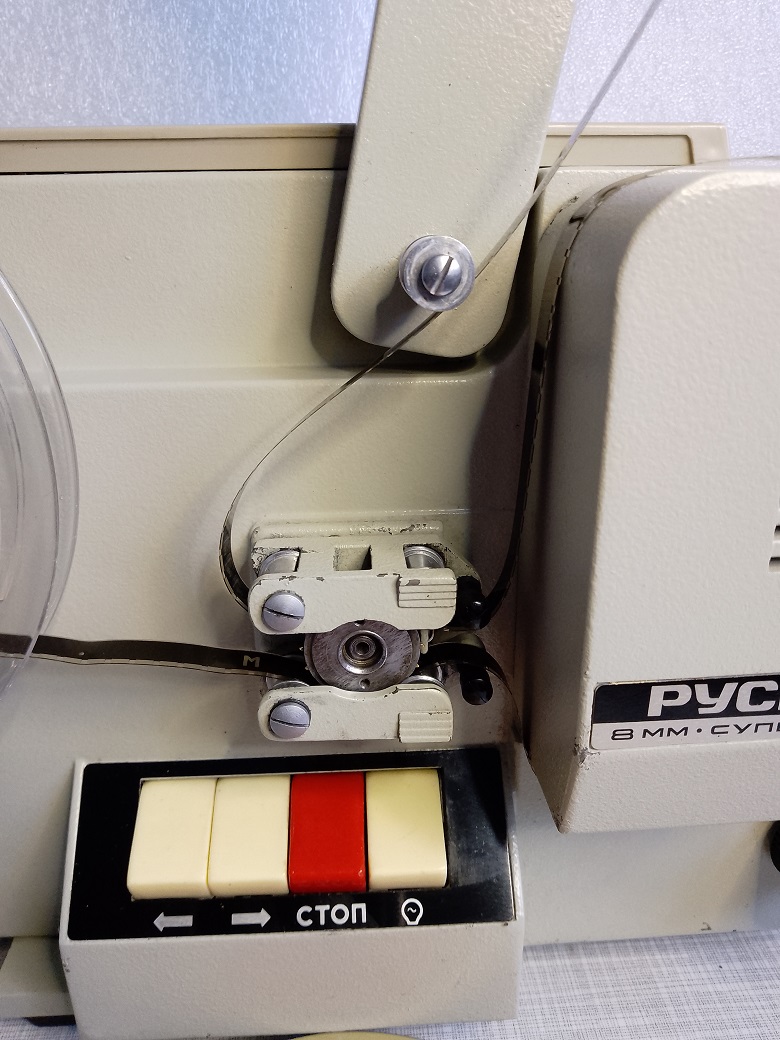

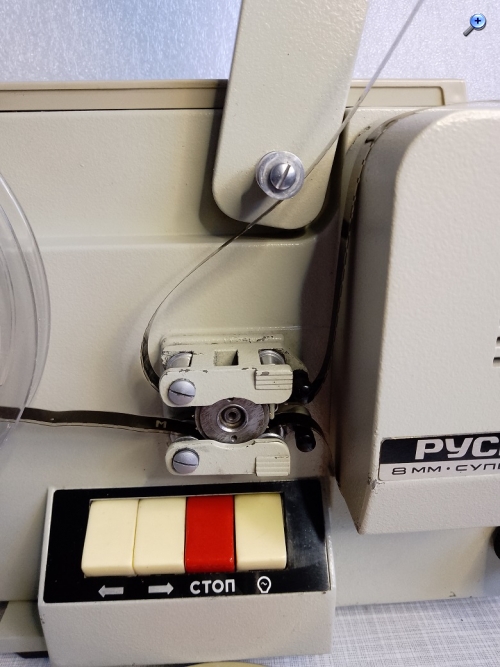

die etwas ungewöhnliche Filmführung
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
