[ 3 x iIa ] Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,

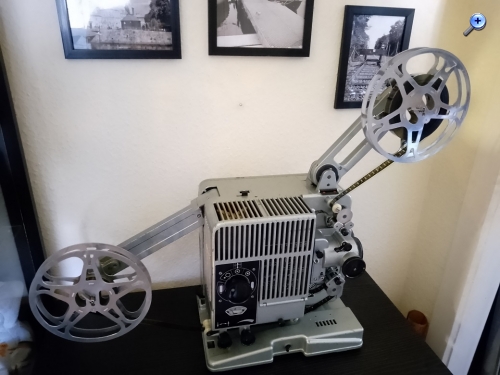

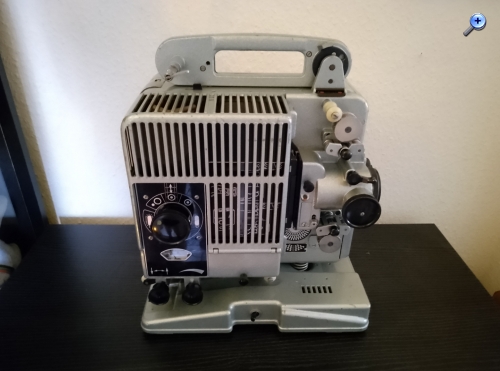

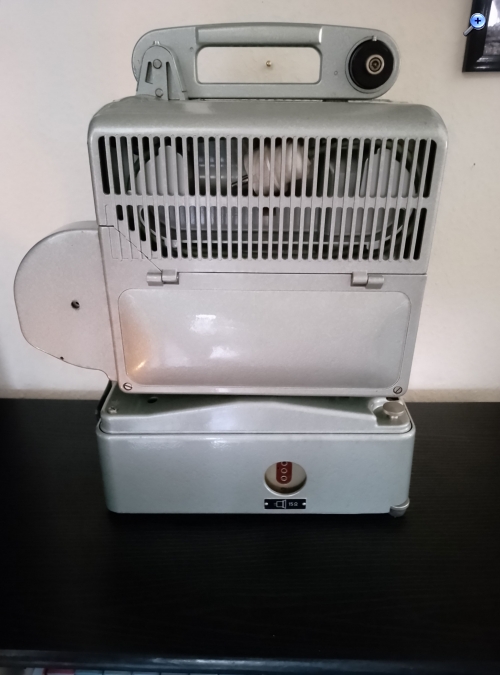

1952 (andere Quellen nennen als Erscheinungsjahr 1951) brachte Siemens den 16mm Projektor "SIEMENS 2000" heraus. Ähnlich dem BAUER P5 ist diese Projektorfamilie nach dem Baukastenprinzip aufgebaut. Durch den Zukauf von entsprechendem Zubehör war / ist es möglich, die hier vorzustellende Stummfilmversion bis zum ultimativen Tonfilm / Profigerät auszubauen. Mit einem Einstandspreis von ca. 1.200 DM (1954) war aber auch schon die Grund- / Stummfilmausführung nicht für Jedermann erschwinglich, betrug das monatliche Durchschnittseinkommen zu dieser Zeit um die 400 DM.

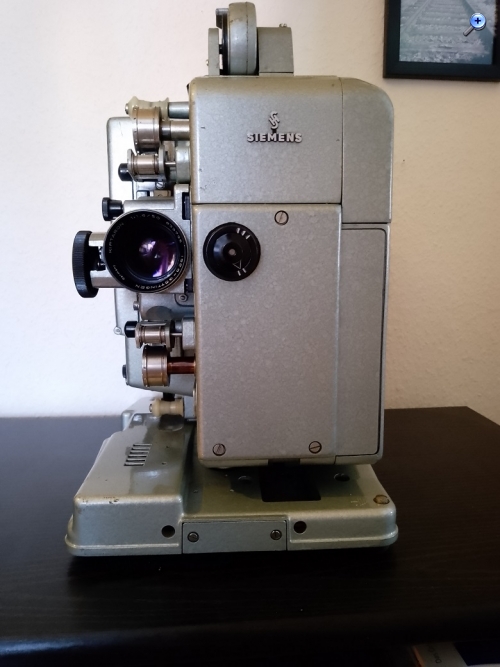

Der SIEMENS 2000 ist in der damals sehr beliebten Hammerschlag Optik lackiert. Diese Lackierung wurde bis zum Produktionsende 1969 beibehalten. Während des Produktionszeitraumes wurden allerdings einige mehr oder weniger auffällige Änderungen (neudeutsch "Facelift") vorgenommen. Sind bei diesem Modell aus dem Jahre 1959 noch zahlreiche, rot gekennzeichnete mit Öl zu versorgende Schmierstellen (wer beim "Bund" gewesen ist erinnert sich vielleicht an diese Kennzeichnung bei z. B. KFZ) vorhanden sind entfielen diese bei späteren Versionen. Weiterhin erfuhren der Zentralschalter und die Filmandruckschuhe im Laufe der Zeit Veränderungen.

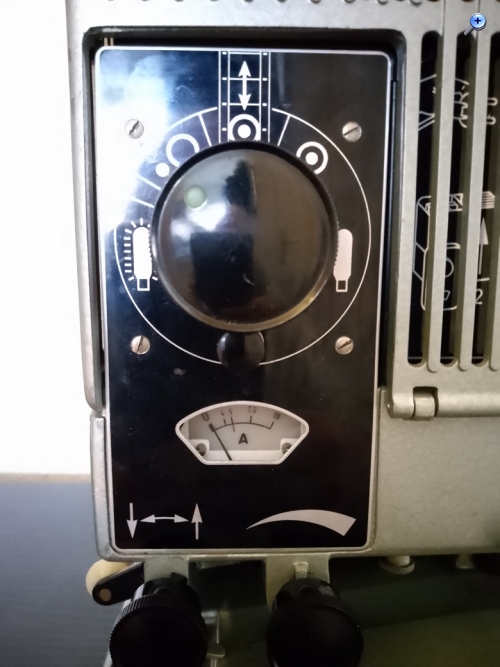

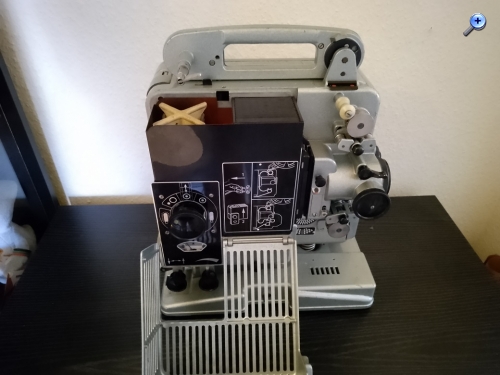

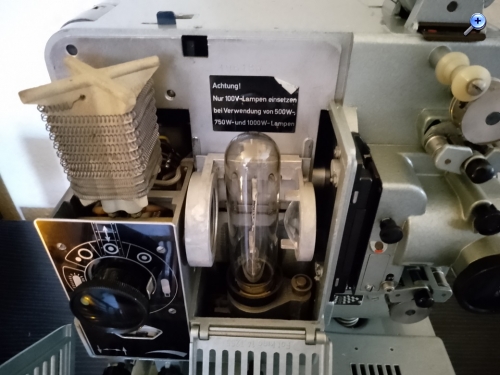

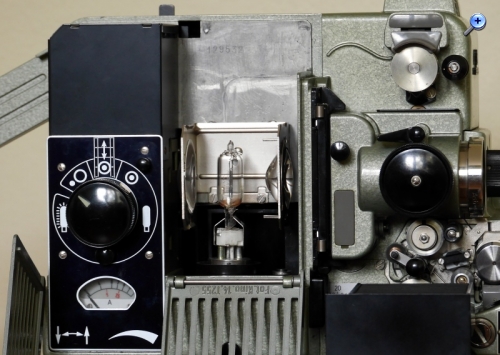

Je nach Größe des Vorführraumes / der auszuleuchtenden Leinwand war / ist der Einsatz von Lampen in der Stärke 250 - 1000 Watt möglich. Wichtig dabei ist, dass zu der entsprechenden Lampe der passende Vorwiderstand einzusetzen ist. Auch muß auch die Stromstärke im Auge behalten werden. Bei einer 500 Watt Lampe darf diese 5 Ampere nicht überschreiten. Dazu ist das Anzeigeintrument zu beobachten und die Stromstärke ggf. über den Zentralschalter zu regulieren.

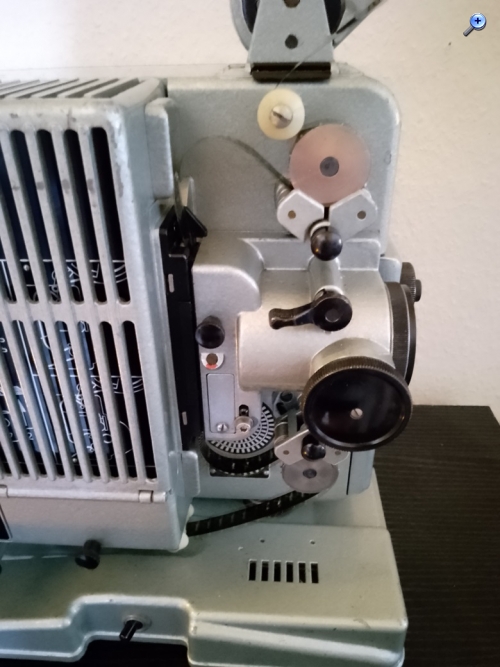

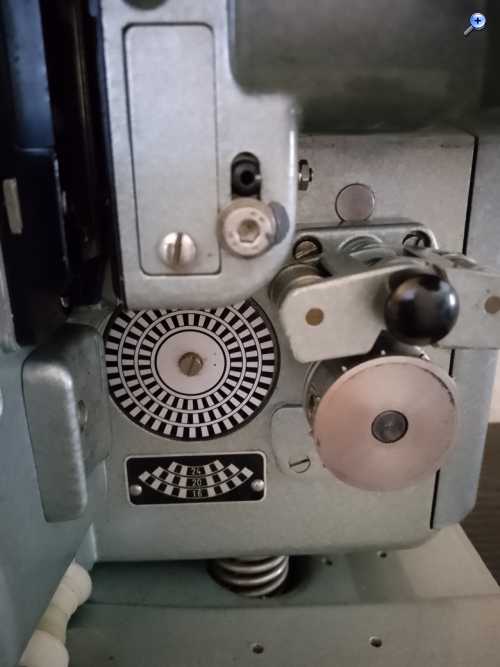

Serienmäßig ist der SIEMENS 2000 für Spulengrößen bis 600 Meter ausgelegt. Optional konnten Spulenarmverlängerungen erworben werden und dann waren Filmlängen bis 1200 Meter möglich. Die Bildgeschwindigkeit ist stufenlos von 16 Bilder/sec bis 26 Bilder/sec einstellbar. Mittels des "Pilotlichtes" und der Stroskopscheibe können Geschindigkeiten von 16, 20 und 24 Bilder/sec genau eingestellt werden. (Auch die Stroboskopscheibe erfuhr im Produktionszeitraum Änderungen). Je nach Bildgeschwindigkeit wird empfohlen die Flügelblende zu verstellen. Von 16 - 18 Bilder/sec ist die Dreiflügelblende zu wählen, darüber die Zweiflügelblende. Der Einstellknopf befindet sich auf der Vorderseite rechts neben dem Objektiv. Apropos Objektiv: Es sind alle Objektive mit einem Tubusdurchmesser von 42,5mm einsetzbar. Da bei meinem Projektor der Ring mit den Objektivdaten fehlt habe ich für die Fotos das Objektiv von meinem BAUER P5 eingesetzt.
Die öfter angesprochene Asbestproblematik soll laut Einträgen in diversen Foren offenbar nur die späteren Jahrgänge betreffen. Bei meinem Exemplar habe ich jedenfalls kein Asbest vorgefunden. Vielleicht wurde es auch schon von einem Vorbesitzer entfernt.
Wer nun noch mehr, über diese Kurzvorstellung hinausgehende, Informationen zum SIEMENS 2000 haben möchte, dem sei diese Seite ans Herz gelegt:
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Andreas! Mein Beitrag kommt etwas verspätet. Die Projektoren halten Winterschlaf auf dem Hängeboden, sie werden selten benötigt. Einige Filme habe ich digitalisiert und die Begeisterung meines Enkels für das Kinoerlebnis hat sich mit dem Alter abgekühlt.

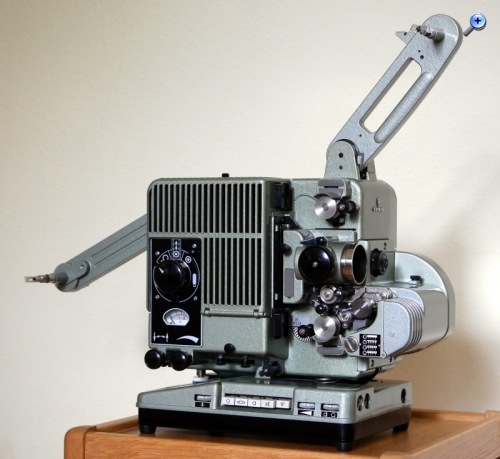

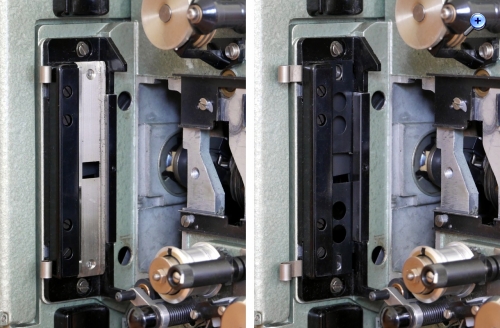

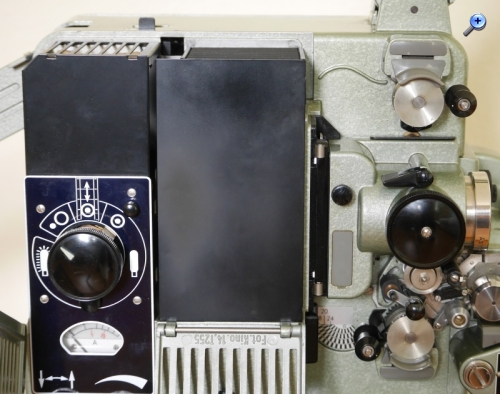

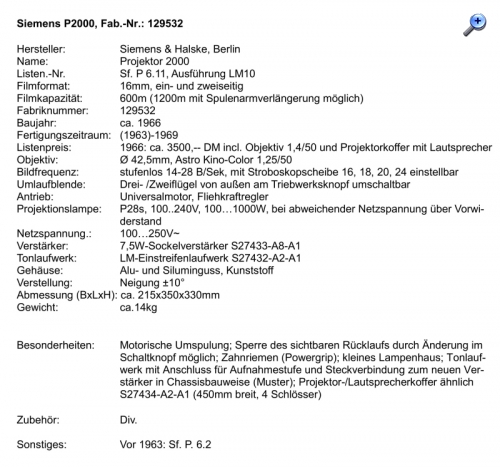

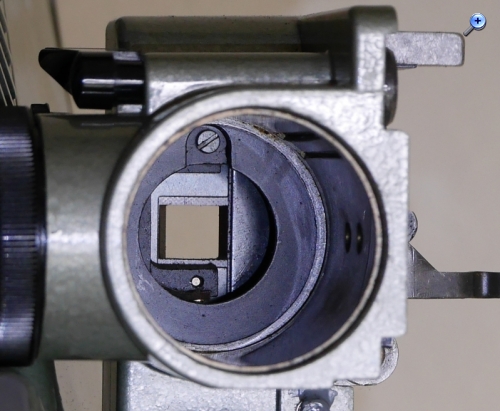

Hier als Ergänzung ein P2000 in der Ausführung nach 1963. Es gab viele Änderungen: Die Stummfilmausführung ist durch die Verwendung von Siluminguss und Kunststoff 1,25kg leichter, zum Umrollen wird das Getriebe beim Hochstellen des hinteren Spulenarmes ausgekuppelt, die Filmführung kann ausgetauscht werden (wie beim alten Standardprojektor), der Schalteinsatz wurde verändert, der Vorwiderstand ist nicht mehr frei zugänglich, die Lampenschutzkappe kleiner und vieles mehr. Leider hat sich der neu eingeführte Antrieb mit Flachriemen nicht auf Dauer bewährt, Siemens bot deshalb einen Umbausatz auf den bewährten Keilriemenantrieb an.

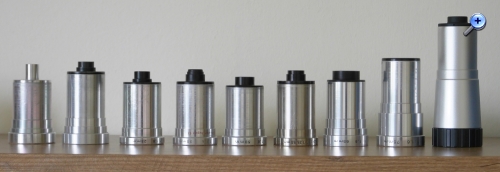

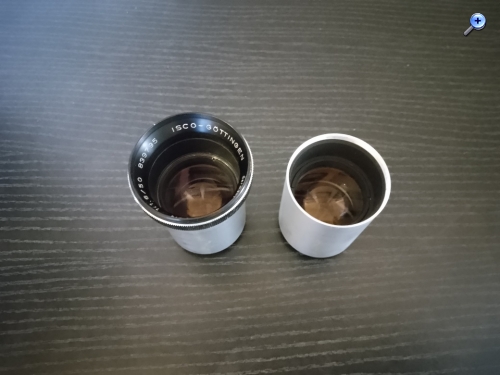

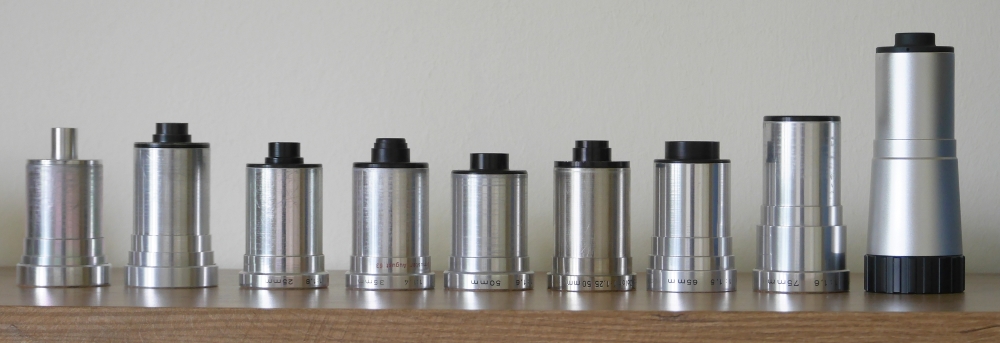

Zu den Objektiven, die Siemens-Objektive passen alle in die Bauerprojektoren mit Ø42,5mm, umgekehrt leider nicht alle vom Bauer in Siemens, da im hinteren Teil des Siemens Objektivträgers Platz für den Greiferantrieb benötigt wird.
Die Asbestproblematik betrifft nur die älteren Projektoren, viele wurden umgerüstet, erkennbar an den roten Wärmeschutzlack in der Lampenschutzkappe, die sonst mit Asbest ausgekleidet war. In meinem Projektor wurde für die Abdeckung des Widerstandes ein Ersatzwerkstoff verwendet.
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Wolf,
schönes Teil! Meine Neuerwerbung hat noch den alten Röhrenverstärker mit Aufnahmefunfktion für Magnetton. Nicht dass ich vorhätte in dieser Richtung tätig werden zu wollen, aber so ist der Projektor halt vor einer kleinen Ewigkeit von Siemens konfiguriert worden.
Zu den Bauer Objektiven: Mir ist es nicht gelungen mit dem Objektiv aus dem P5 ein scharfes Bild zu erzeugen. -------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,

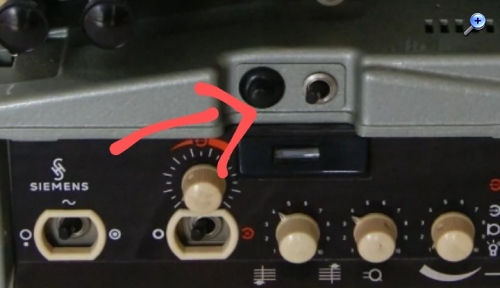

meine Neuerwerbung hat neben dem Schalter für das Pilotlicht noch diese/n Taste/r. Leider konnte ich in den mir vorliegenden Anleitungen nichts über die Funktion finden. Der Projektor ist mit einem festverbauten Röhrenverstärker für Licht- und Magnetton mit Aufnahmefunktion ausgestattet.
Wer weiß, was es mit der Taste auf sich hat?
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,
die Lichtton-Variante des Siemens 2000 hat bei mir schon 1964 mächtig Eindruck gemacht. Warum? In unserer Schule gab es auch diesen Projektor. Er wurde oft für Filmvorführungen genutzt. Das Gerät schaffte es spielend den großen Klassenraum mit Bild und Ton zu versorgen. Natürlich gab es in der Schule zwei unterwiesene Schüler, die hochnäsig Beauftragte im Umgang, Pflege und Filmvorführung "ausgebildet" bei der Landesbildstelle waren.
Nun ergab sich aber, dass gerade diese beiden Schüler wegen Umzug ausfielen. Die Ausbildung zum Unterwiesenen erfolgt aber immer nur einmal im Jahr. Der Rektor in Not fragte in den Klassen herum ob sich Jemand damit auskenne.
Ja, da kam mein Schulfreund Bruno und ich in Frage (durch einfachen Fachwissen-Behaupten) und siehe da, so wurden wir zu Quasi-Unterwiesene. So spielt das Leben. Wir haben aber alles richtig gemacht (lesen in der Bedienungsanleitung hilft).
Es machte richtig Spass das Gerät zu bedienen, damals High Tech !!!
Ich kann mich noch gut an meinen ersten Vorführtag erinnern. Unser Klassenraum hatte eine echte Verdunkelung mit schweren schwarzen Vorhängen. Alles lief problemlos, auch der Spulenwechsel.
Es wurde der heute vergessene SW-Film "In jenen Tagen (1947)" von Helmut Käutner gezeigt, ein packender Episoden-Filmaus der Sicht eines Autos was er es mit seinen Fahrern während des Krieges "erlebt" hatte.
Einmal mussten Bruno und ich den schweren Projektor von Gesundbrunnen durch die Stadt mit dem BVG-Bus nach Moabit zur Landesbildstelle bringen zwecks Wartung. War ganz schön anstrengend.
Eine schöne Erinnerung für mich, das Gerät in etwa hier wieder zu sehen.
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Moin Wolf,
vielen Dank für die PN und den Hinweis. Den Kurzanlauf kannte ich wirklich nur von der Taste am Hauptschalter bei den neueren Modellen.
@Rainer
Den Siemens 2000 kenne ich auch noch aus meiner Schulzeit (1966 - 1978). Bevor so um 1972 die ersten klobigen Videorecorder, noch mit Spulen, auftauchten wurden den Unterricht begleitende Filme damit vorgeführt. Auch später kam der Siemens noch häufig zum Einsatz, da die meisten Filme (noch) nicht auf Magnetband verfügbar waren.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,

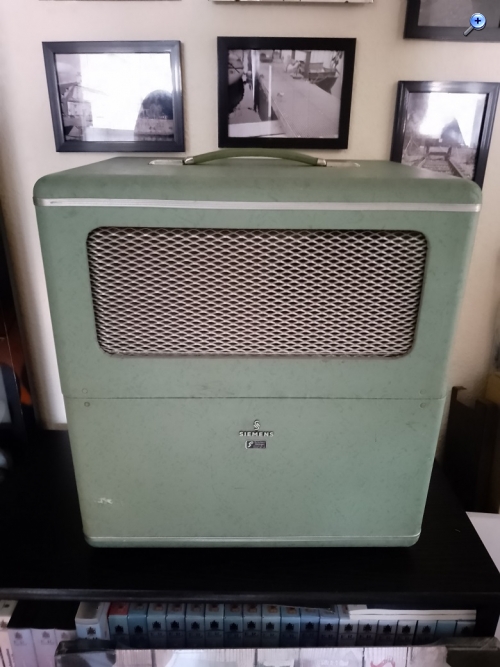

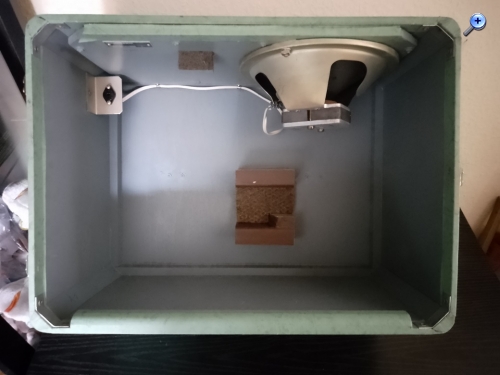

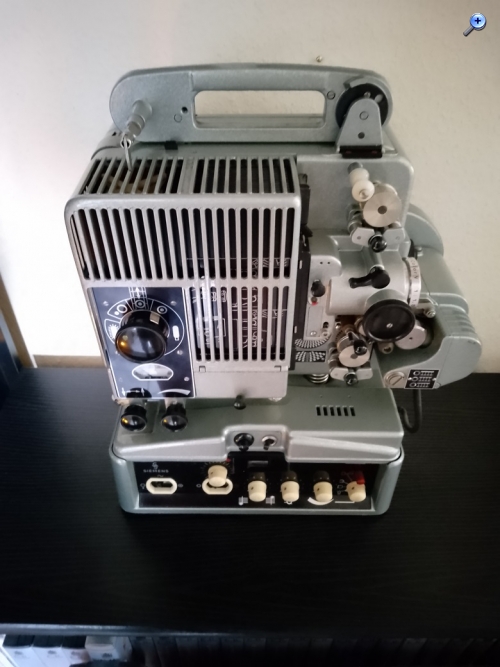

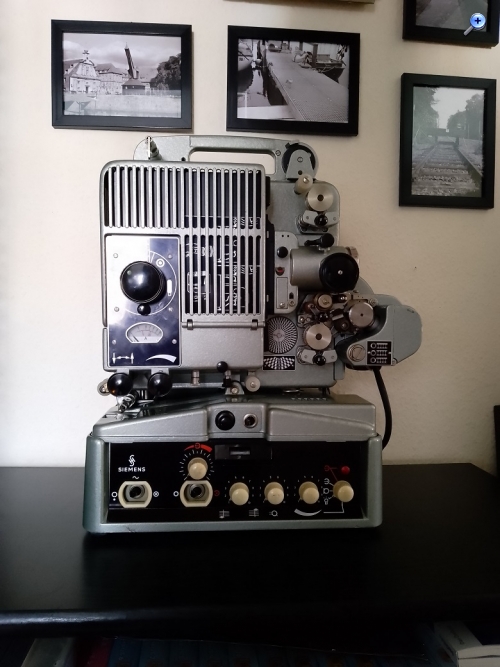

nun in Kurzvorstellung der Siemens 2000 mit festverbautem 5 Watt Röhrenverstärker, Magnet- und Lichtton und der Möglichkeit mitttels Aufnahmefunktion Filme mit Magnetton nachzuvertonen. Verstaut wird das Ganze in einem massiven Transportkoffer in dem sich auch der Lautsprecher befindet. Diese "Lautsprecherbox" kann dann im Vorfürraum aufgestellt werden. Da Projektor und Koffer sehr stabil ausgeführt sind ist ein ordentliches Gewicht zum Vorführort zu bewegen (Rainer berichtete ja schon von seinen Erfahrungen bei Fahrten durch Berlin mit diesem Gerät). Nachgewogen habe ich noch nicht aber es dürften, geschätzt, deutlich über 20 Kg sein.

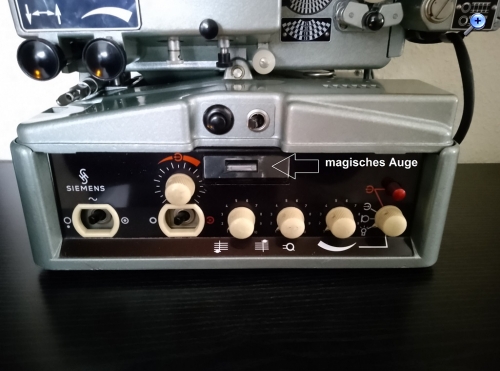

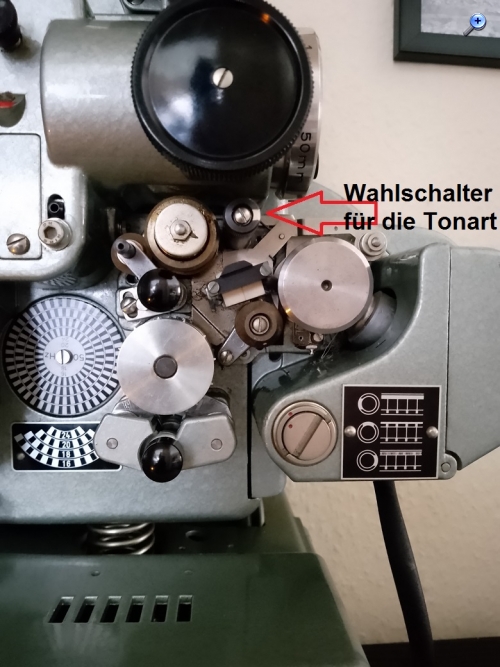

Im Normalbetrieb (Wiedergabe) wird nur der linke Schalter bedient. Nach ca. 30 sec ist der Verstärker einsatzbereit und man hört ein leichtes Brummen aus dem Lautsprecher. Die Wahl der Tonart (Licht oder Magnet) erfolgt einerseits an einem Schalter an der Abtasteinheit am Projektor und muß auch entsprechend am ganz rechten Drehschalter am Verstärker eingestellt werden. Für Nachvertonungen ist zusätzlich der zweite Schalter von links einzuschalten. Die Aussteuerung der Aufnahme kann über das "magische Auge" am Verstärker kontrolliert werden.

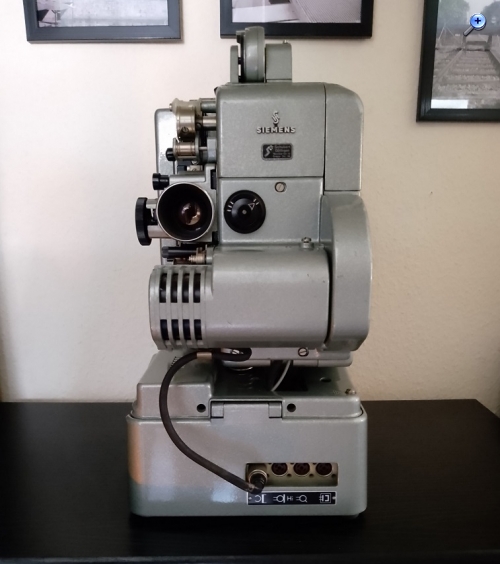

Der Anschluß für den Lautsprecher befindet sich auf der Rückseite des Verstärkers.
Laut Siemens Unterlagen handelt es sich bei dem gezeigten Röhrenverstärker um einen 5 Watt-Kombinationsverstärker Typ MA 1
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
