[ iIa ] Siemens 8mm Heimprojektor

Hallo,

dieser Projektor stammt aus den 30-er Jahren des vorigen Jahrhunderts. Seit den 50-Jahren wurde er nicht mehr regelmäßig benutzt.
Zuletzt, bei einem Test vor ca. 40 Jahren, funktionierte er aber noch.

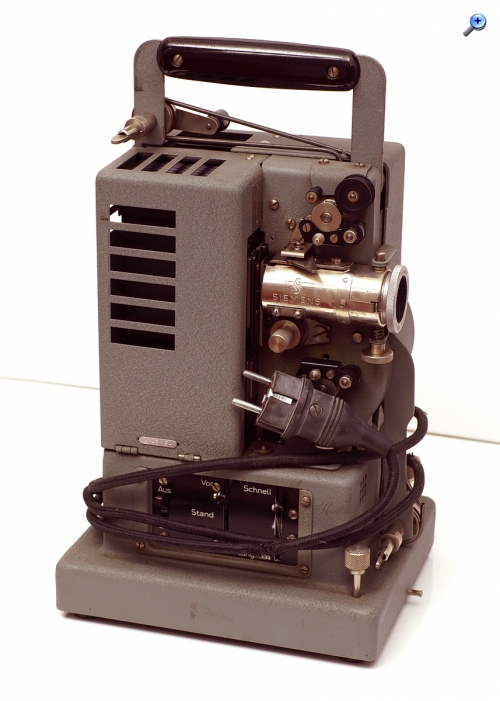

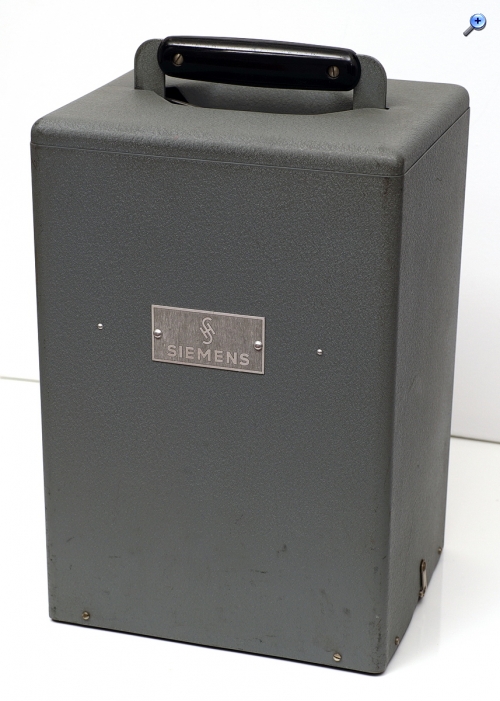

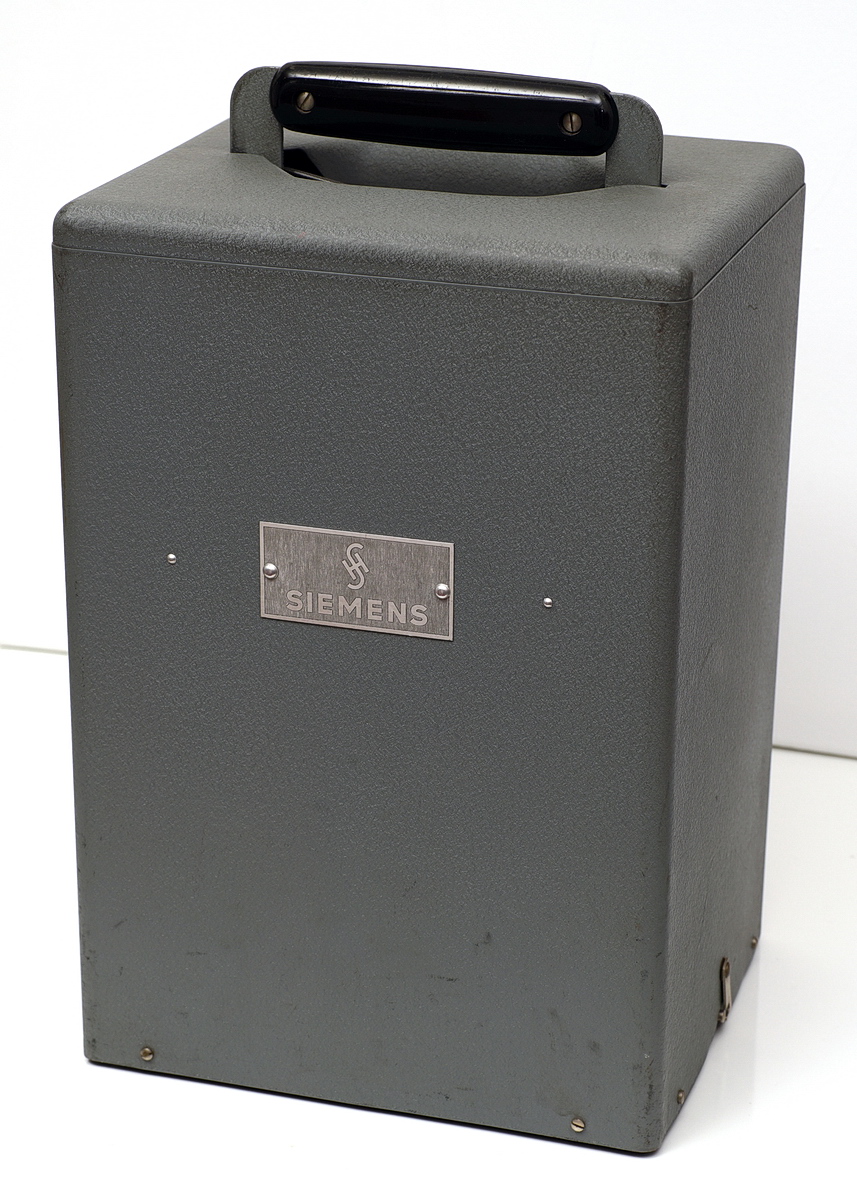

Er besitzt eine sehr stabile Hülle!

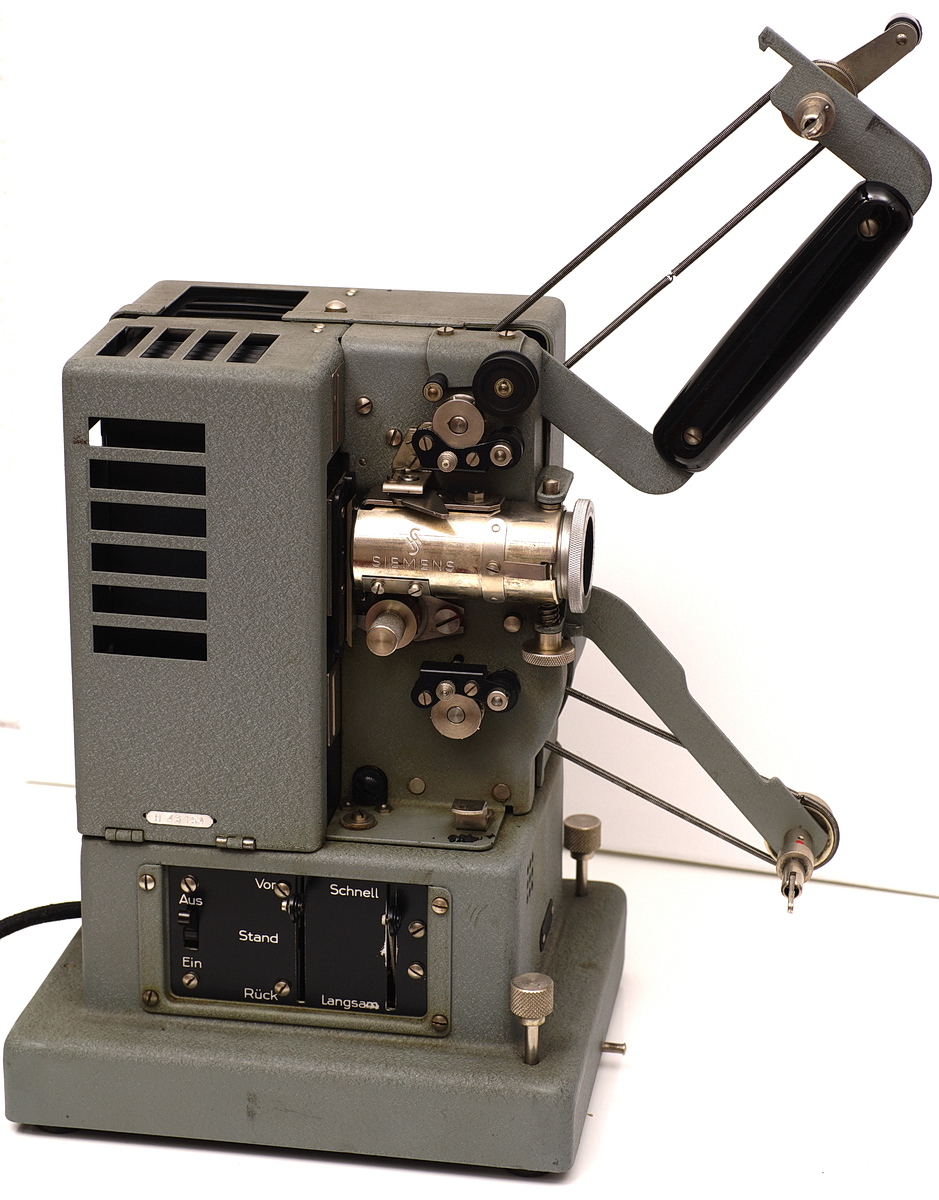

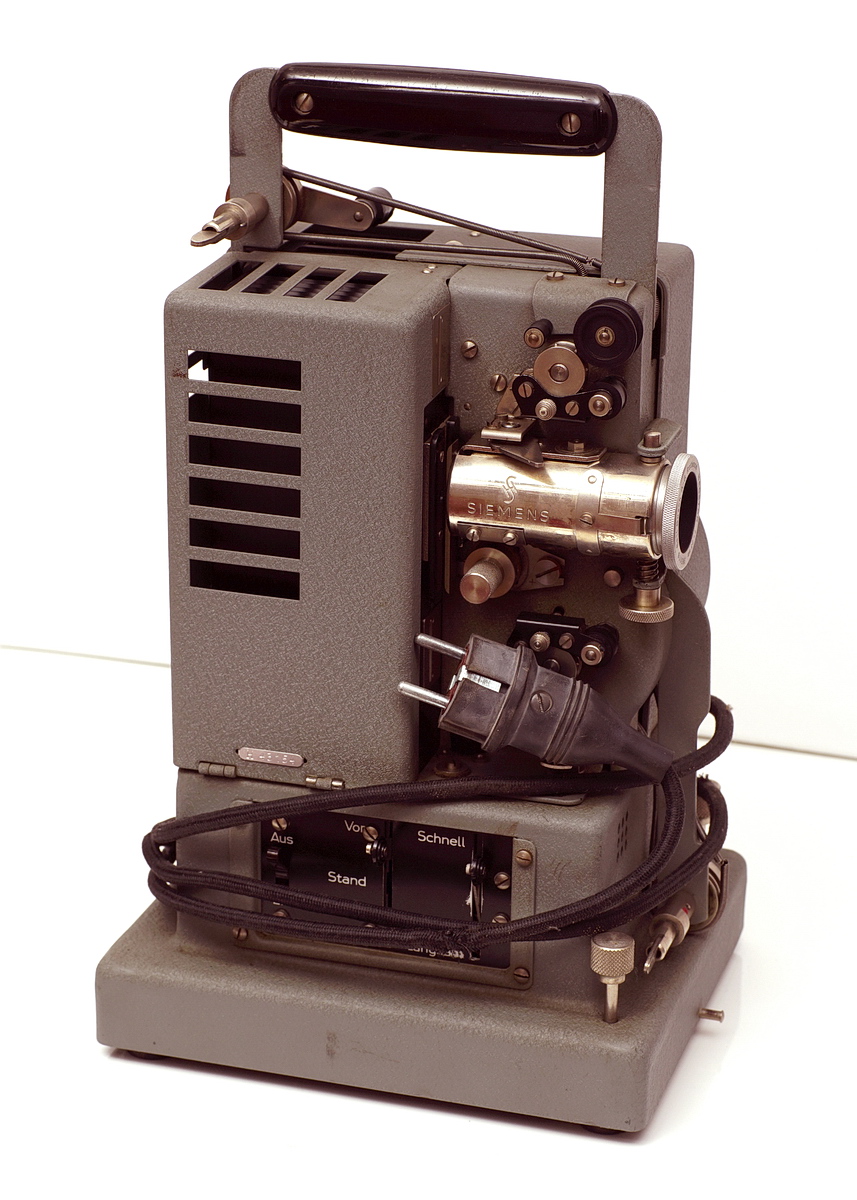

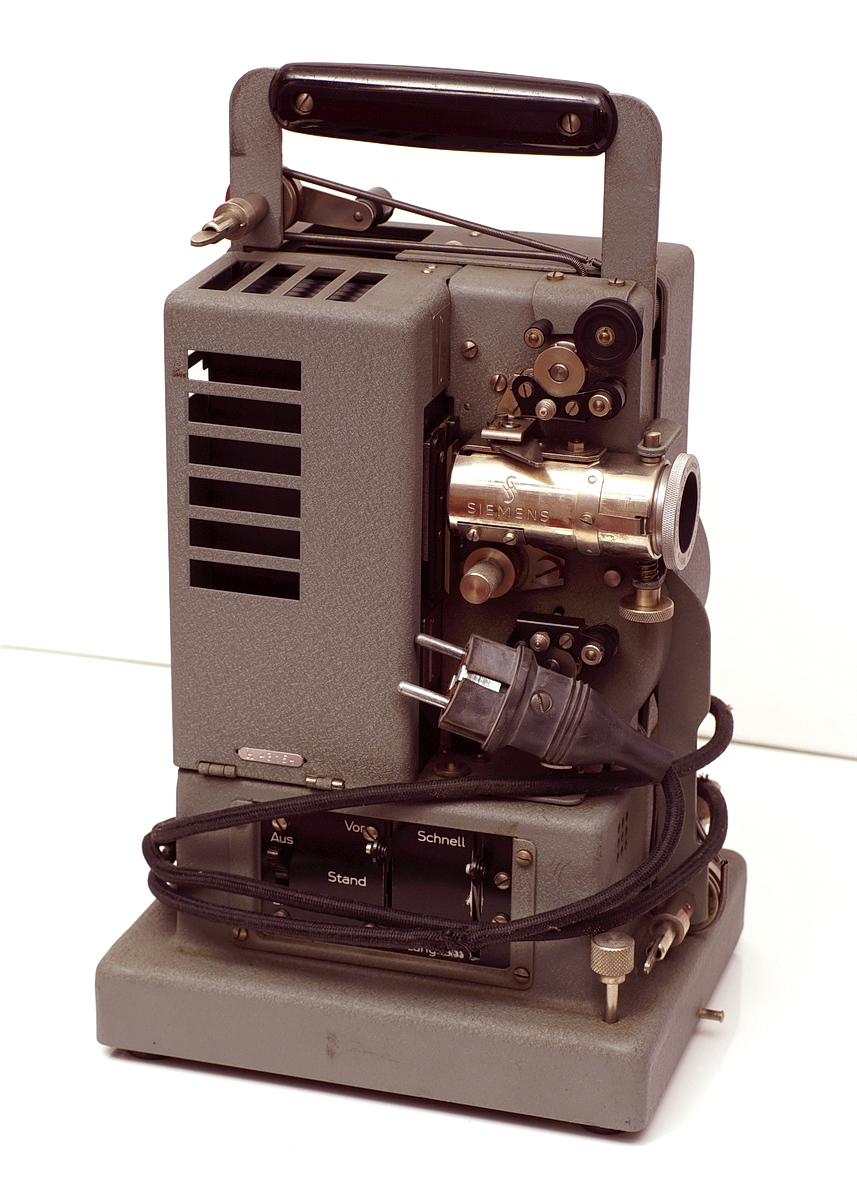

Die Arme für die Filmspulen sind ausklappbar.

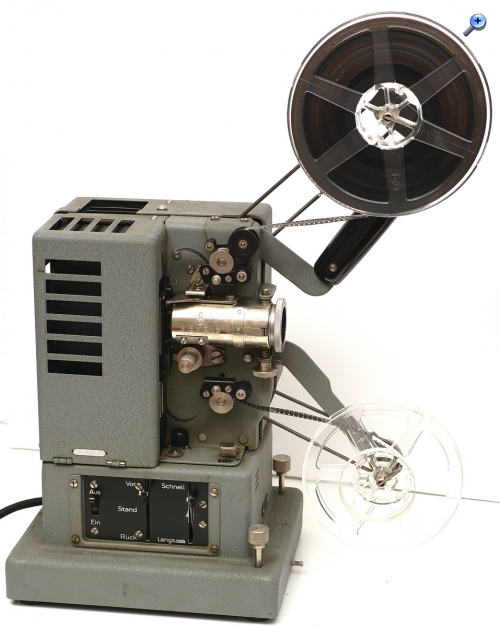

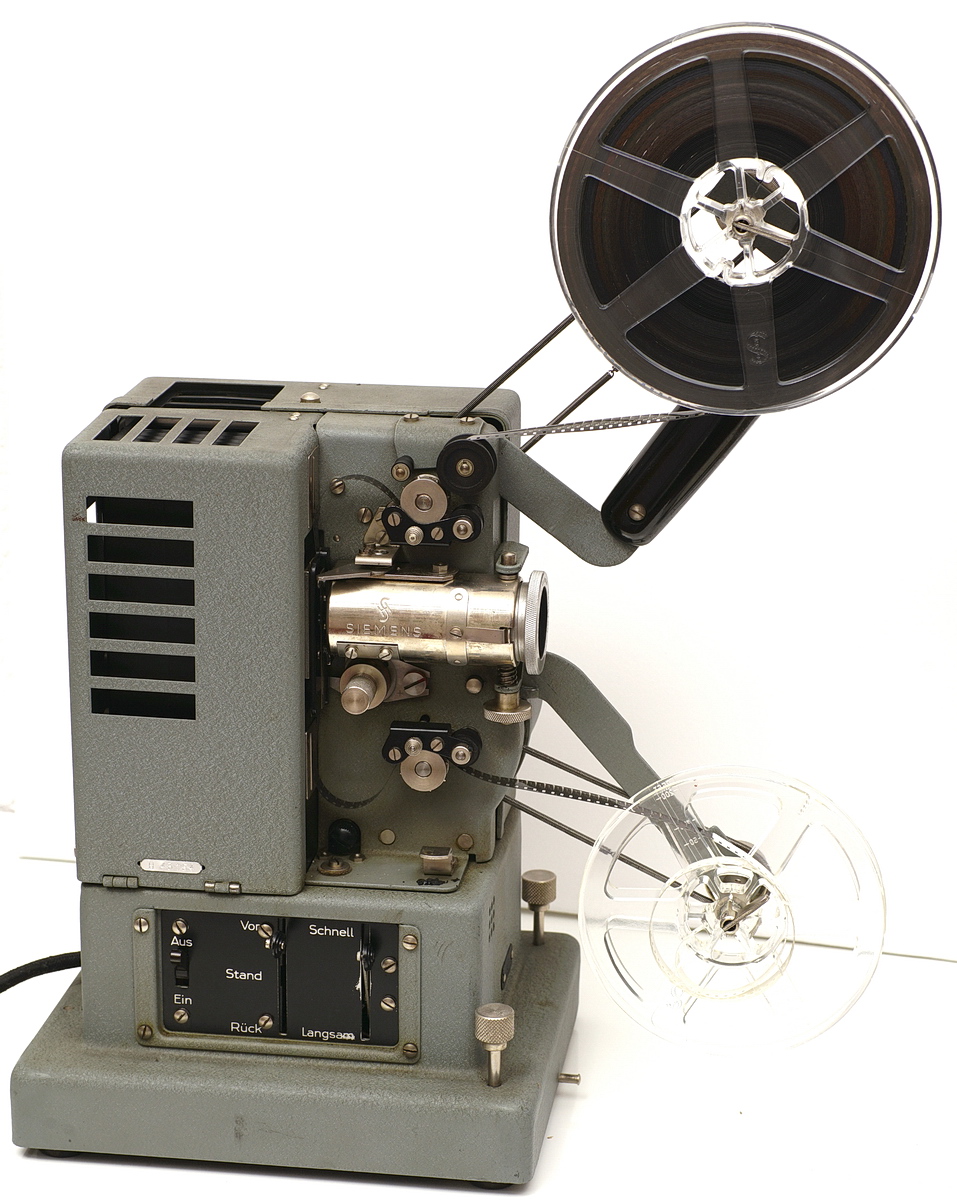

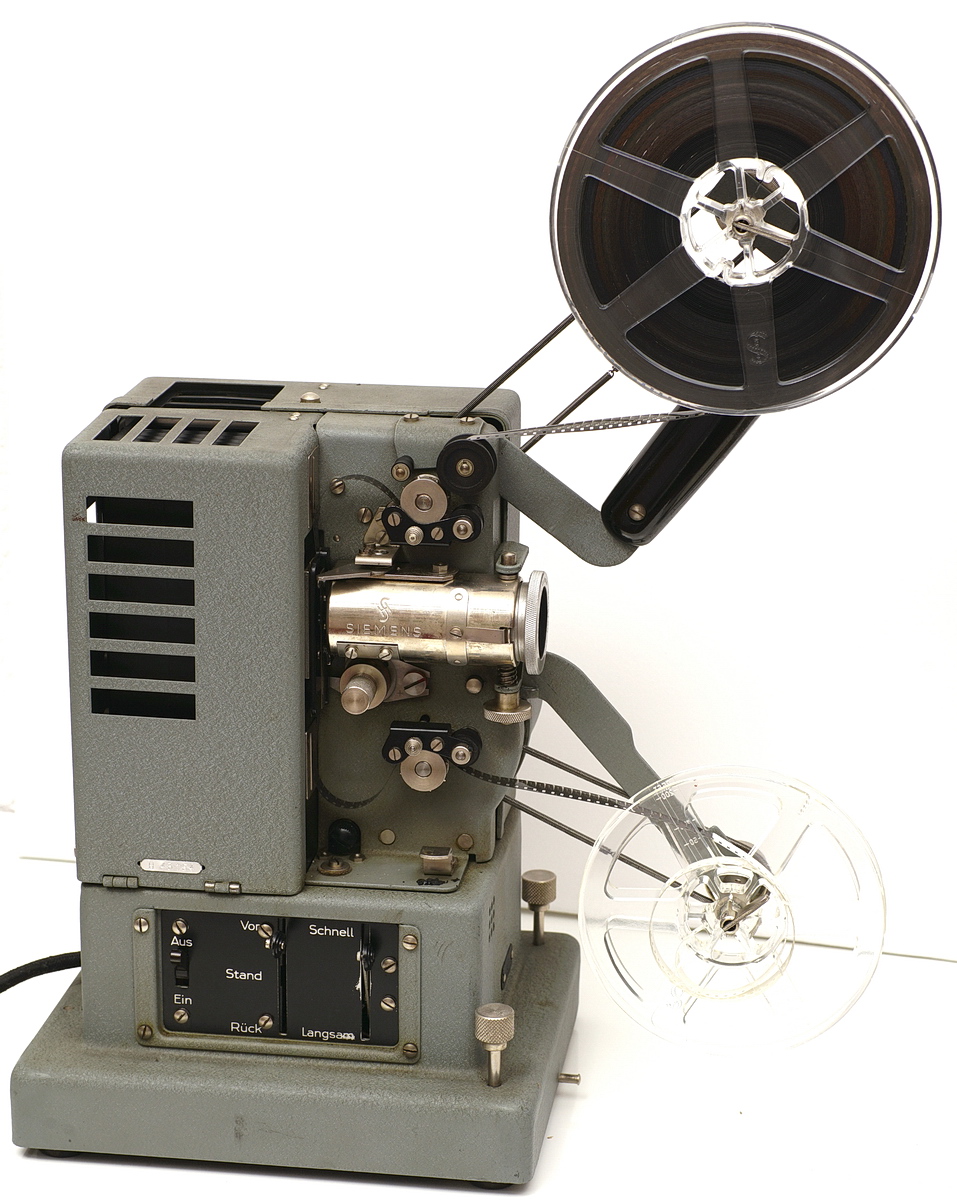

Mit eingelegtem 8-mm Film:

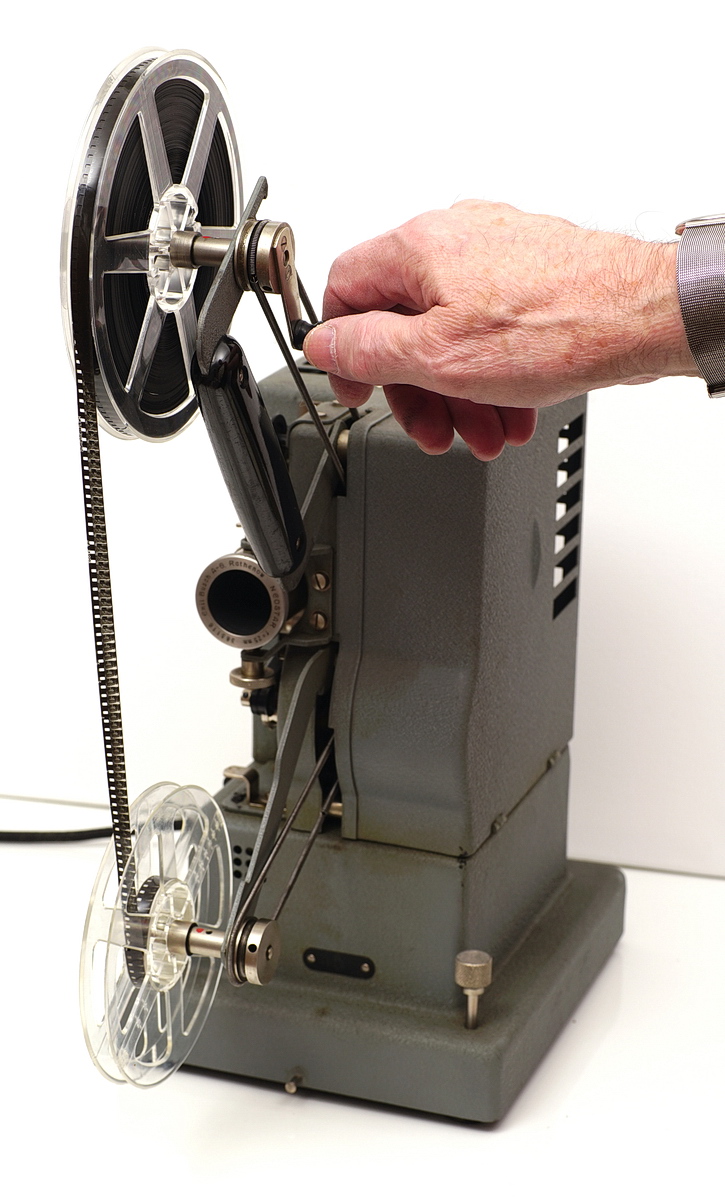

Das Zurückspulen erfolgt per Hand.

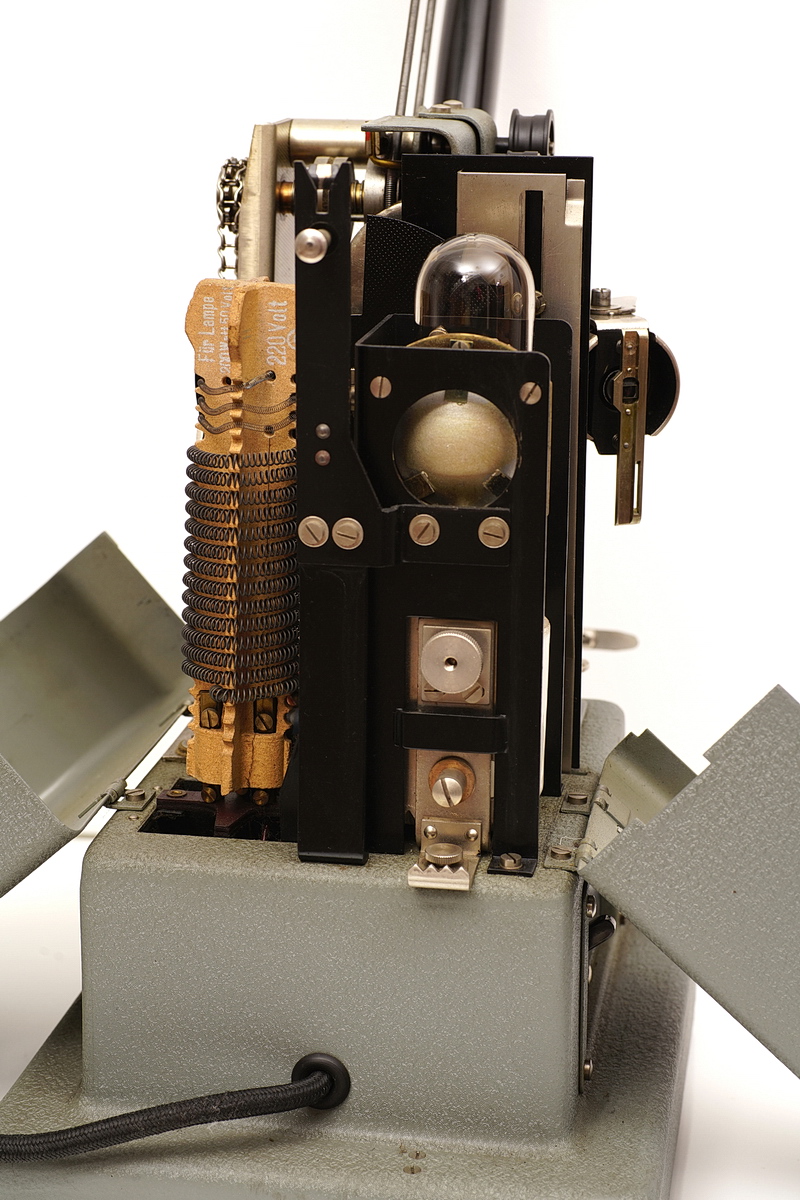

Zwei Seitenwände lassen sich herunterklappen.

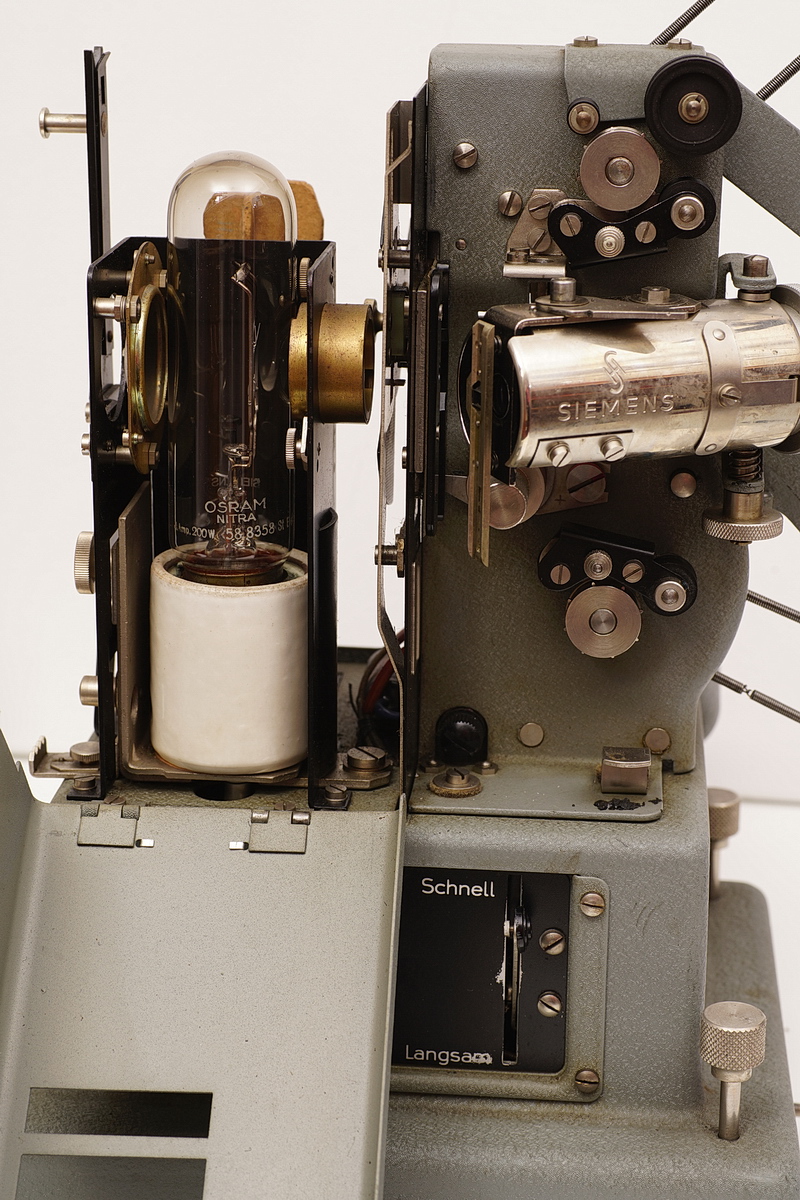

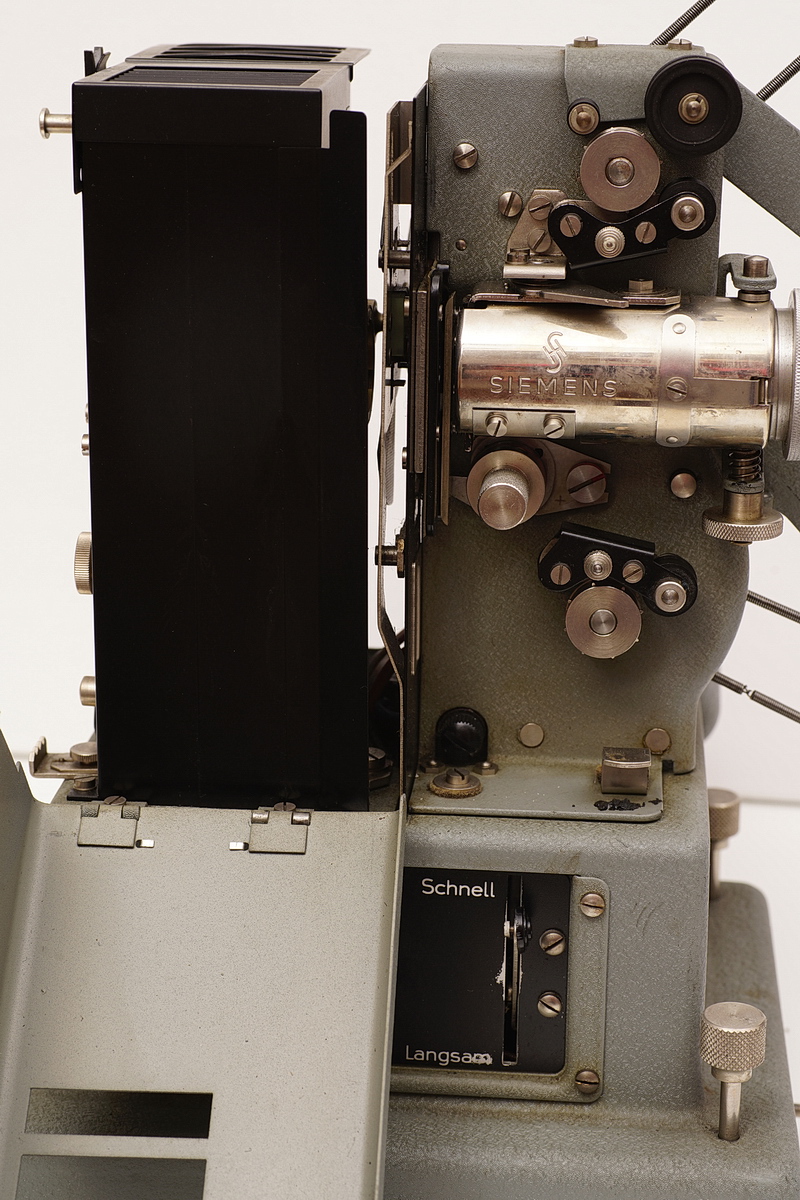

Hebt man den schwarzen Lichtschutzkasten hoch, erscheint die Lampe.

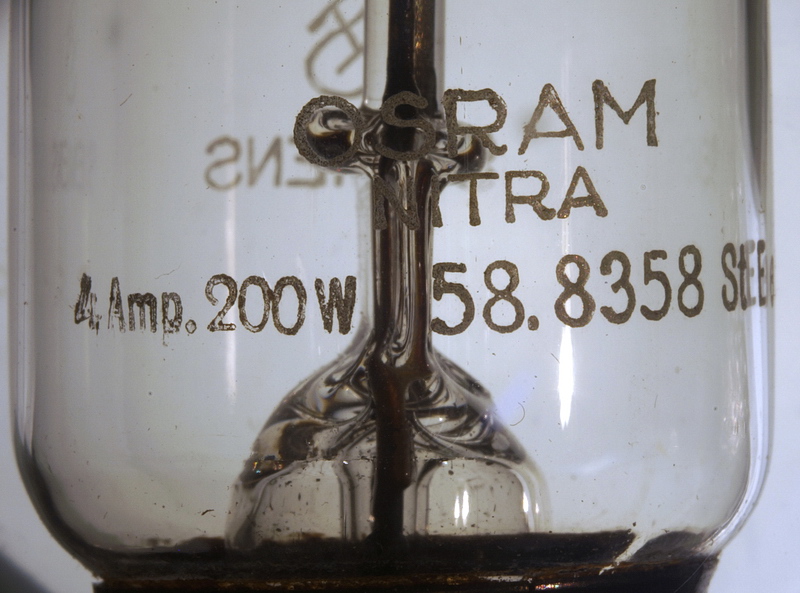

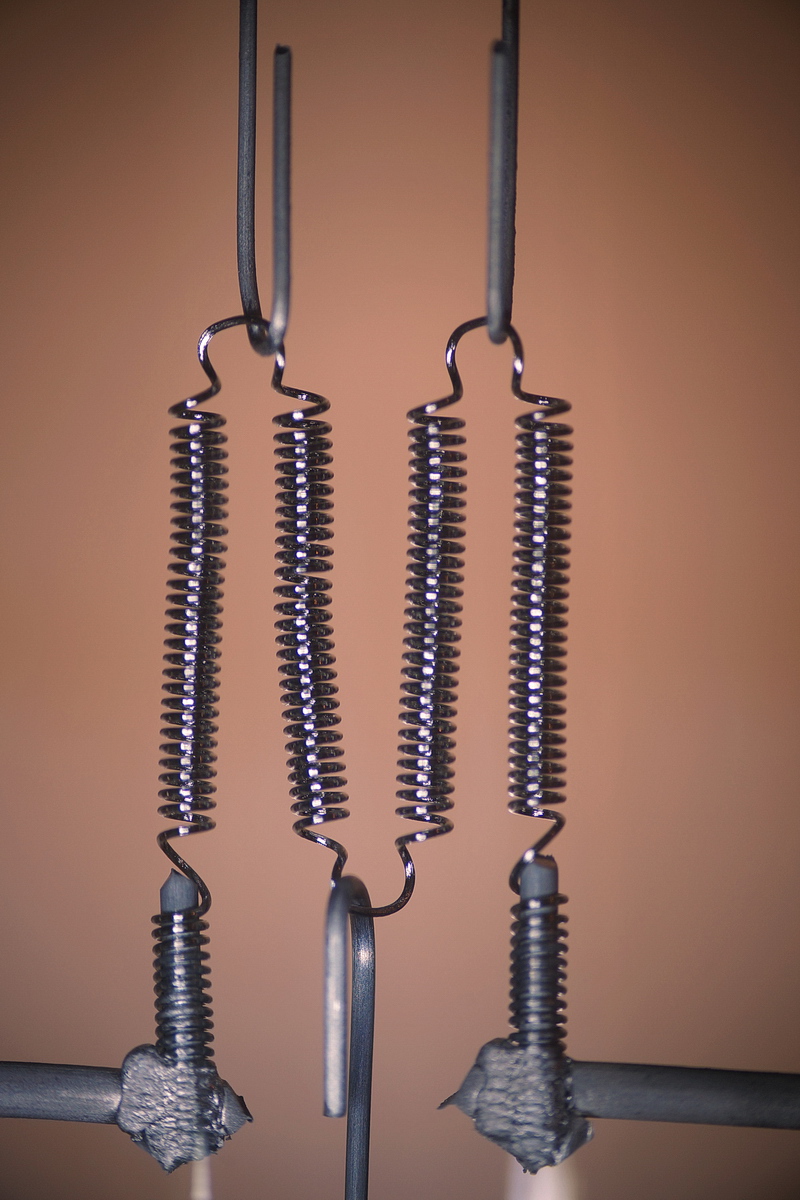

Es handelt sich um eine 4A 200Watt Lampe mit P28s Fassung.







Einen Transformator finde ich nicht.

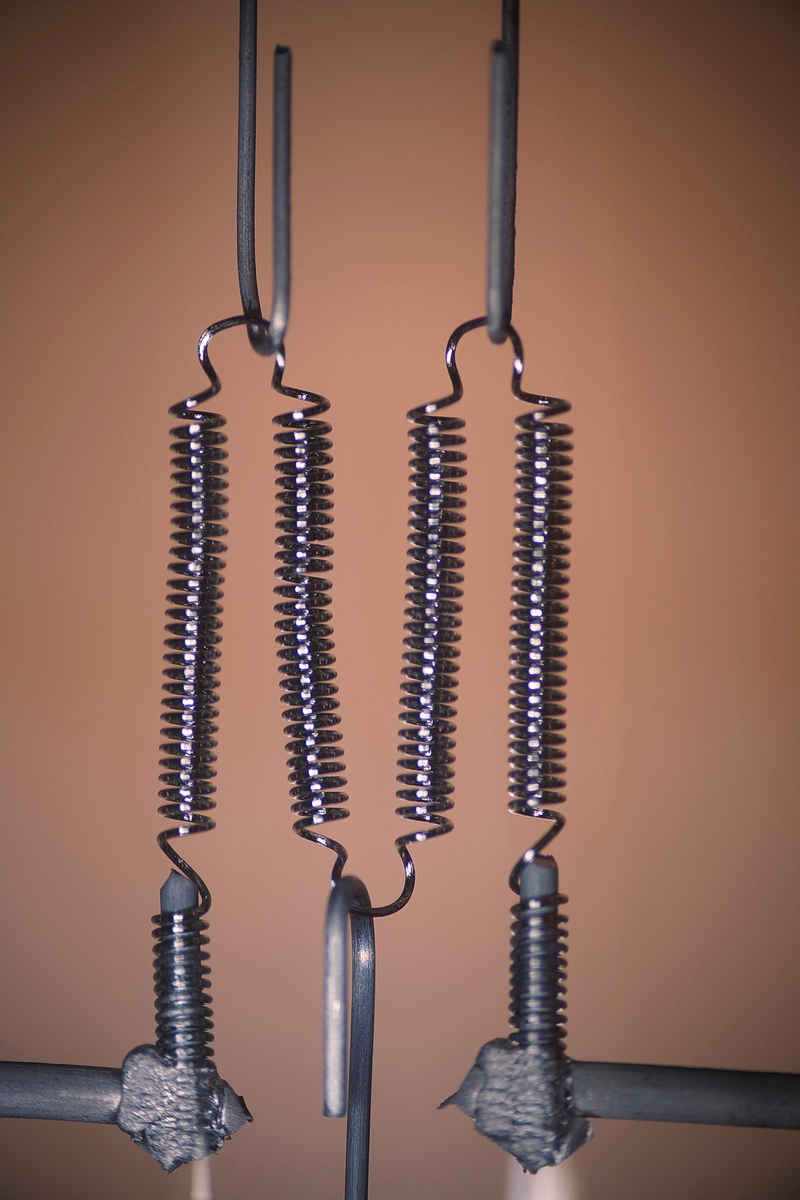

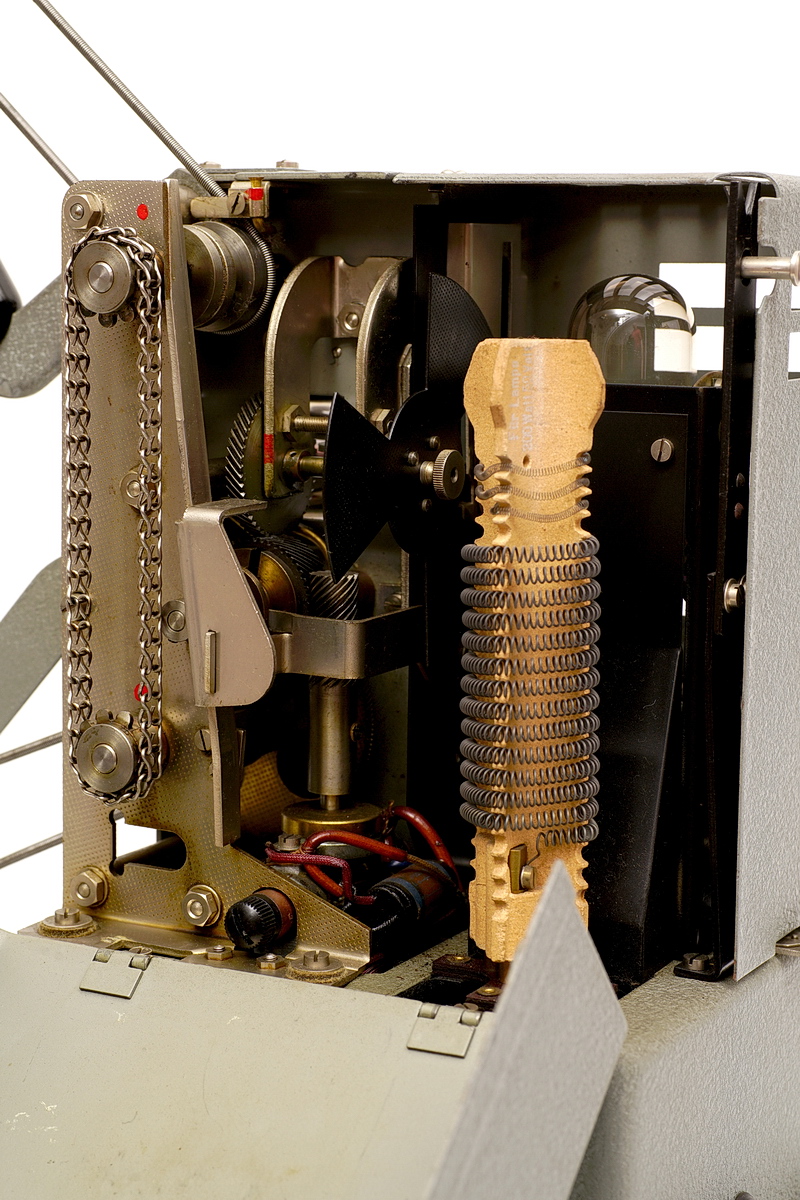

Die Versorgungsspannung 50V wird mit diesem Widerstand in Reihe mit der Lampe erzeugt. Deshalb kann der Projektor auch als elektrischer Heizofen verwendet werden. Bei 4A Strom und (220V-50V) erhalte ich -ohne Motor- 680 Watt. Insgesamt wird die Leistung bei ca. 1 kW liegen.

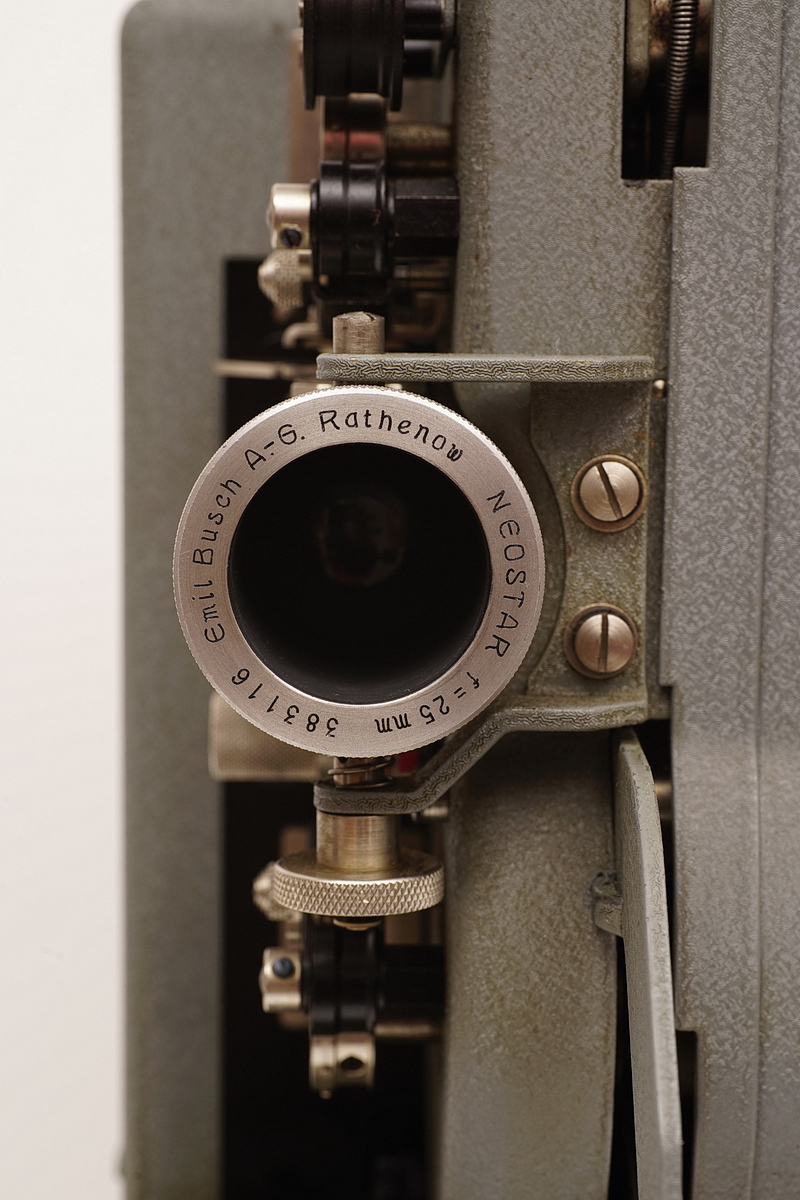

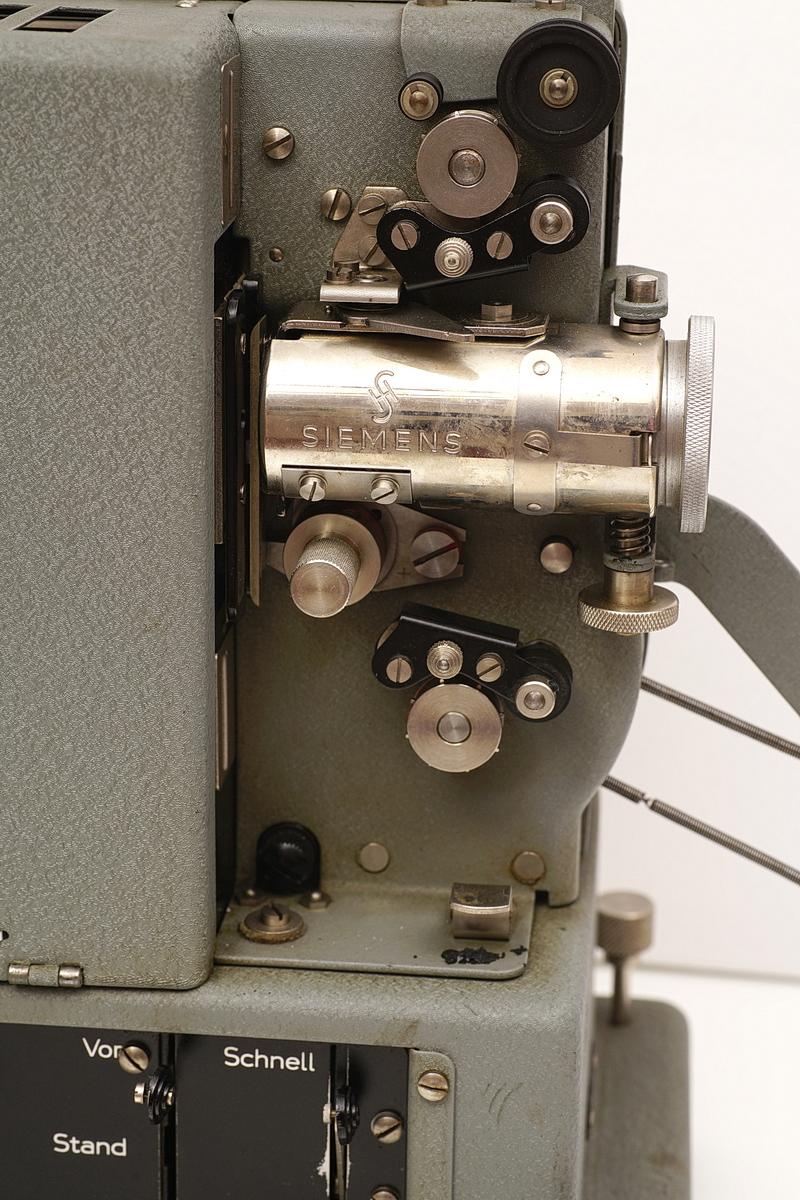

Das Objektiv hat eine Brennweite von 25 mm.

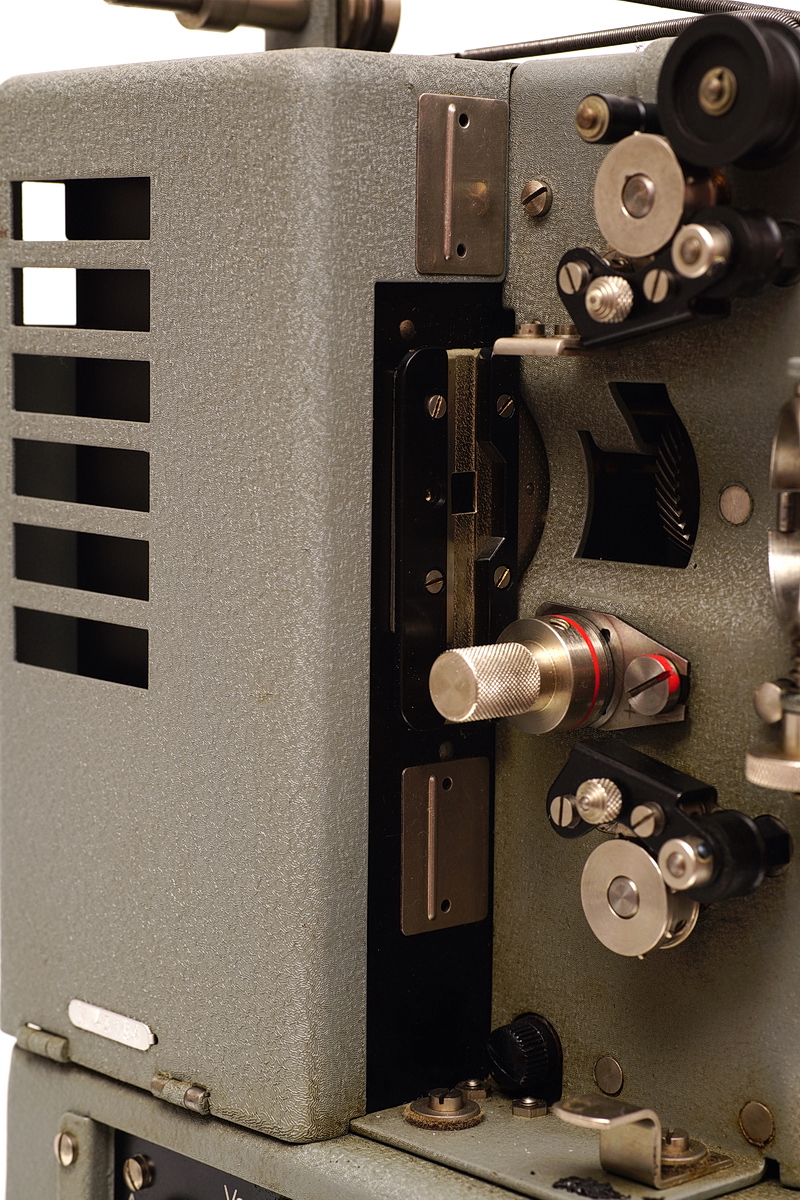

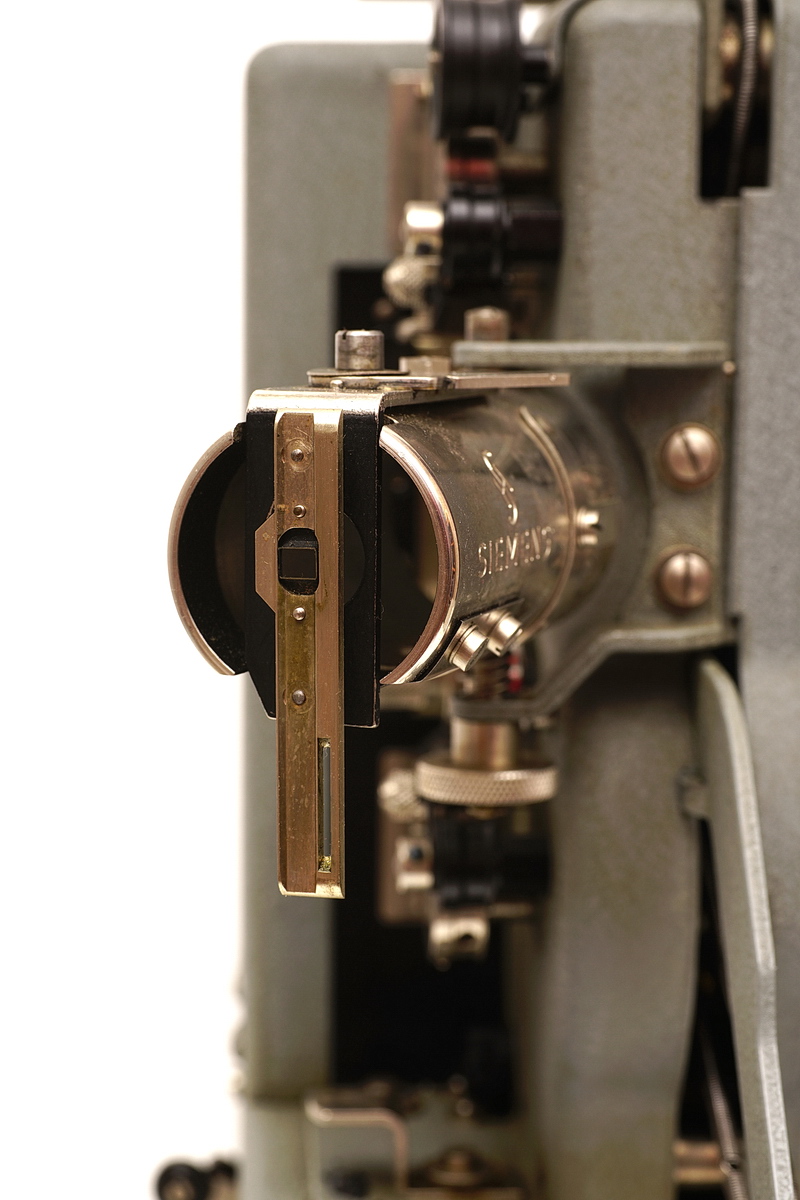

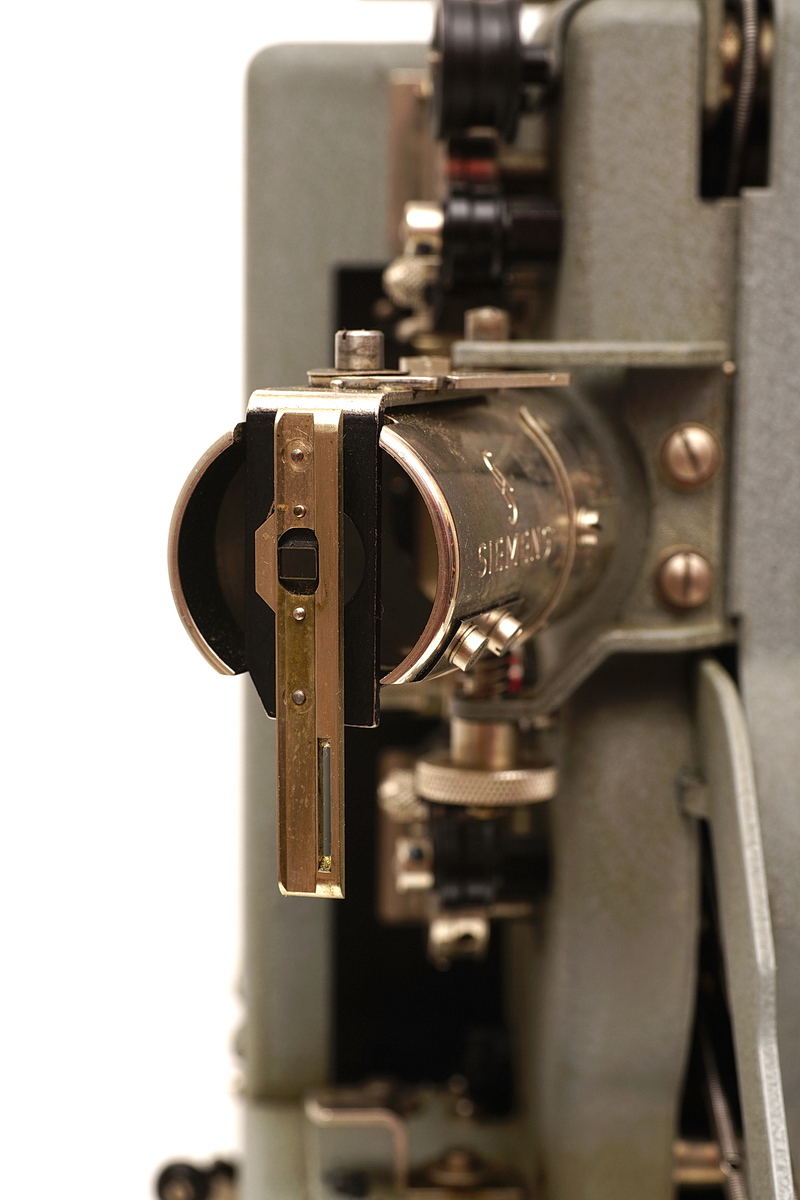

Die Objektivfassung lässt sich nach Herausziehen des Objektivs zum Reinigen derFilmführung gut drehen.



In der Bildmitte sieht man den Drehknopf, mit dem der Film per Hand vor oder zurück bewegt werden kann.



Gruß,
Georg

Datei-Anhänge
b-Siemens-N8-Projektor-01.JPG b-Siemens-N8-Projektor-01.JPG (177x)

Mime-Type: image/jpeg, 479 kB

b-Siemens-N8-Projektor-02.JPG b-Siemens-N8-Projektor-02.JPG (146x)

Mime-Type: image/jpeg, 390 kB

b-Siemens-N8-Projektor-03.JPG b-Siemens-N8-Projektor-03.JPG (190x)

Mime-Type: image/jpeg, 415 kB

b-Siemens-N8-Projektor-04.JPG b-Siemens-N8-Projektor-04.JPG (183x)

Mime-Type: image/jpeg, 435 kB

b-Siemens-N8-Projektor-05.JPG b-Siemens-N8-Projektor-05.JPG (189x)

Mime-Type: image/jpeg, 329 kB

b-Siemens-N8-Projektor-06.JPG b-Siemens-N8-Projektor-06.JPG (187x)

Mime-Type: image/jpeg, 534 kB

b-Siemens-N8-Projektor-07.JPG b-Siemens-N8-Projektor-07.JPG (178x)

Mime-Type: image/jpeg, 486 kB

b-Siemens-N8-Projektor-08.JPG b-Siemens-N8-Projektor-08.JPG (175x)

Mime-Type: image/jpeg, 526 kB

b-Siemens-N8-Projektor-09.JPG b-Siemens-N8-Projektor-09.JPG (191x)

Mime-Type: image/jpeg, 241 kB

b-Siemens-N8-Projektor-10.JPG b-Siemens-N8-Projektor-10.JPG (182x)

Mime-Type: image/jpeg, 386 kB

b-Siemens-N8-Projektor-11.JPG b-Siemens-N8-Projektor-11.JPG (175x)

Mime-Type: image/jpeg, 437 kB

b-Siemens-N8-Projektor-12.JPG b-Siemens-N8-Projektor-12.JPG (207x)

Mime-Type: image/jpeg, 509 kB

b-Siemens-N8-Projektor-13.JPG b-Siemens-N8-Projektor-13.JPG (160x)

Mime-Type: image/jpeg, 413 kB

b-Siemens-N8-Projektor-14.JPG b-Siemens-N8-Projektor-14.JPG (147x)

Mime-Type: image/jpeg, 304 kB

b-Siemens-N8-Projektor-15.JPG b-Siemens-N8-Projektor-15.JPG (190x)

Mime-Type: image/jpeg, 581 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


13.03.20 16:20
Rainer

Administrator

13.03.20 16:20
Rainer

Administrator

Re: Siemens 8mm Heimprojektor

Hallo zusammen,

es gibt im ACR von Pete Ariel zwei Einträge, die den 8 mm - Projektor als Siemens Heimprojektor nennen. ACR0480 von 1936 und ACR0481 von 1949, wobei beide dortige Modelle mit anderen Objektiven ausgerüstet sind. Es gab das Modell auch als 16 mm -Modell.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

13.03.20 18:00
Georg

BZF-Meister

13.03.20 18:00
Georg

BZF-Meister

Re: Siemens 8mm Heimprojektor

Hallo,

mein Projektor stammt auf jeden Fall aus der Vorkriegszeit. Er hat die Nummer H43154 und ein 25mm Objektiv.
Im ACR wird eine Lampe 250 Watt angegeben, eingebaut ist eine 200 Watt Lampe.
Im Projektor befindet sich eine 3-Flügel Blende, in einer Halterung am Boden eine 2-Flügelblende.

Gruß,
Georg
