Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)

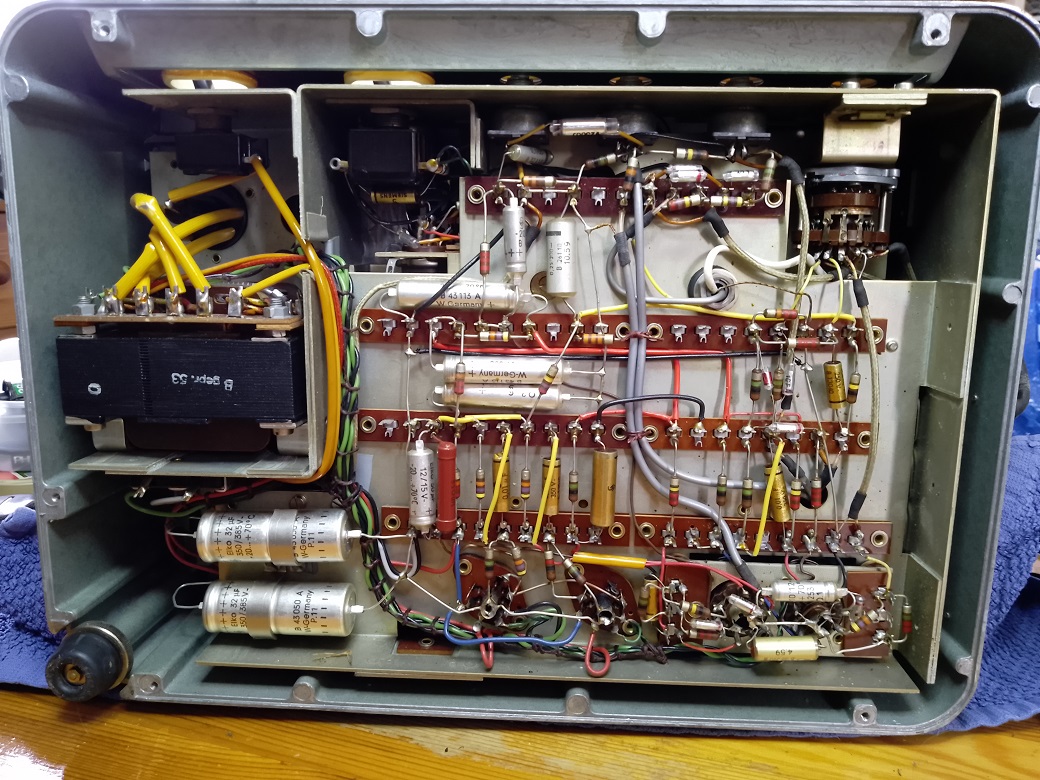

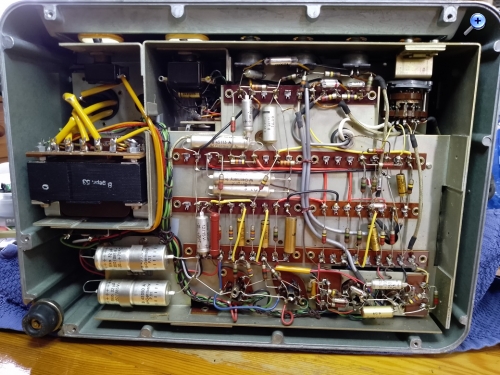

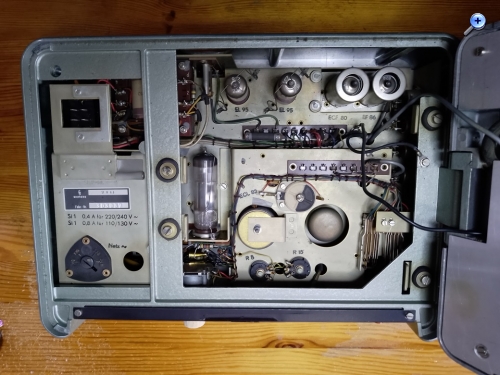

Zum Abschluß noch ein Blick von unten in den Verstärker. Einige Bauteile tragen den Aufdruck 10/59. Man kann also davon ausgehen, dass der Verstärker nach dem Oktober 1959 gefertigt wurde.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,

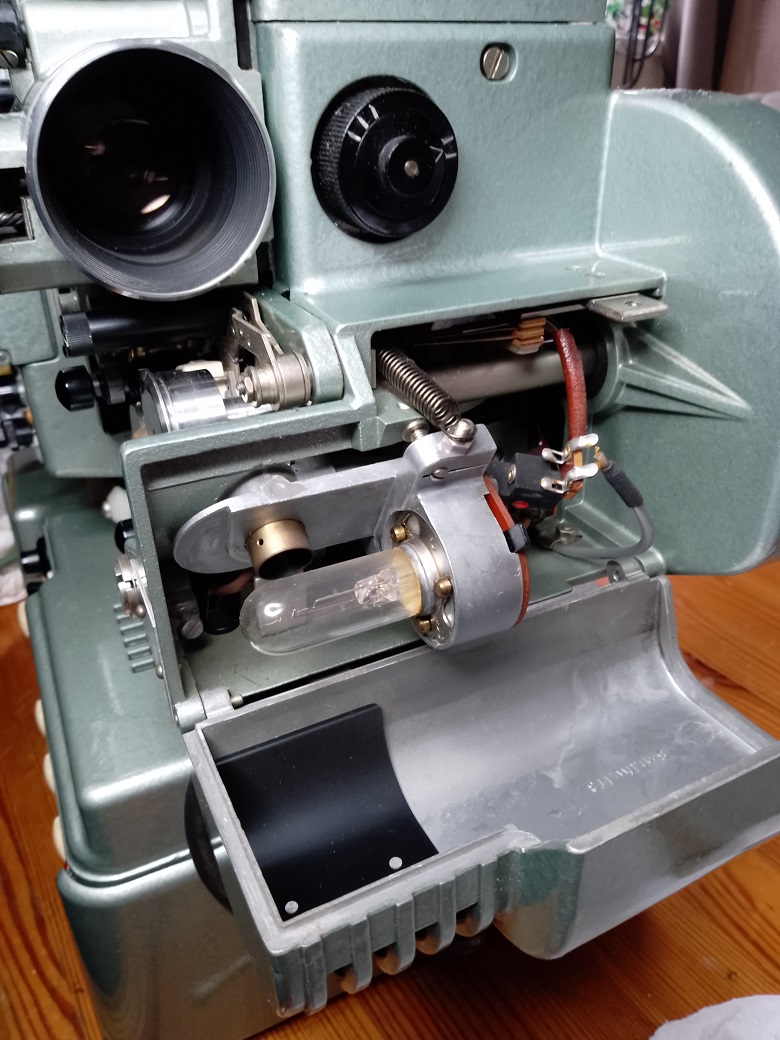

mittels einer Einfädelhilfe konnte (offenbar nur die neuere Variante wie das von Wolf vorgestellte Modell mit Transistorverstärker) der Siemens 2000 zum Automatik-Projektor "aufgerüstet" werden:
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo zusammen,
bei meiner Neuanschaffung mit Transistorverstärker, zu der ich leider keine Anleitung habe, möchte ich gerne die Eingangsspannung auf 240 Volt ändern. Sehe ich das richtig, dass ich die mittlere Schraube etwas lösen und den grauen Ring mit den Voltzahlen soweit drehen muß bis die Markierung 240 unter dem Symbol V~ auftaucht?
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Andreas,
das Foto steht ja auf dem Kopf. Wenn es richtig ist, dass das Gerät jetzt auf 130 Volt steht (kann ich so nicht richtig erkennen), dann muesste man zu 240 Volt drehen. Sollte aktuell 220 Volt gelten, dann von da nach 240 Volt.
Zum Drehen selbst:
Du kannst leicht prüfen, ob sich die Schlitzschraube zugleich mit dem Zahlenring bewegt (verkoppelt ist). Wenn ja (was ich vermute) , dann einfach bis 240 Volt weiter drehen. Wenn nicht, dann die Schraube gegen den Uhrzeigersinn lockern und den Ring mit den Zahlen drehen, dann festziehen.
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Rainer, hallo Forum,

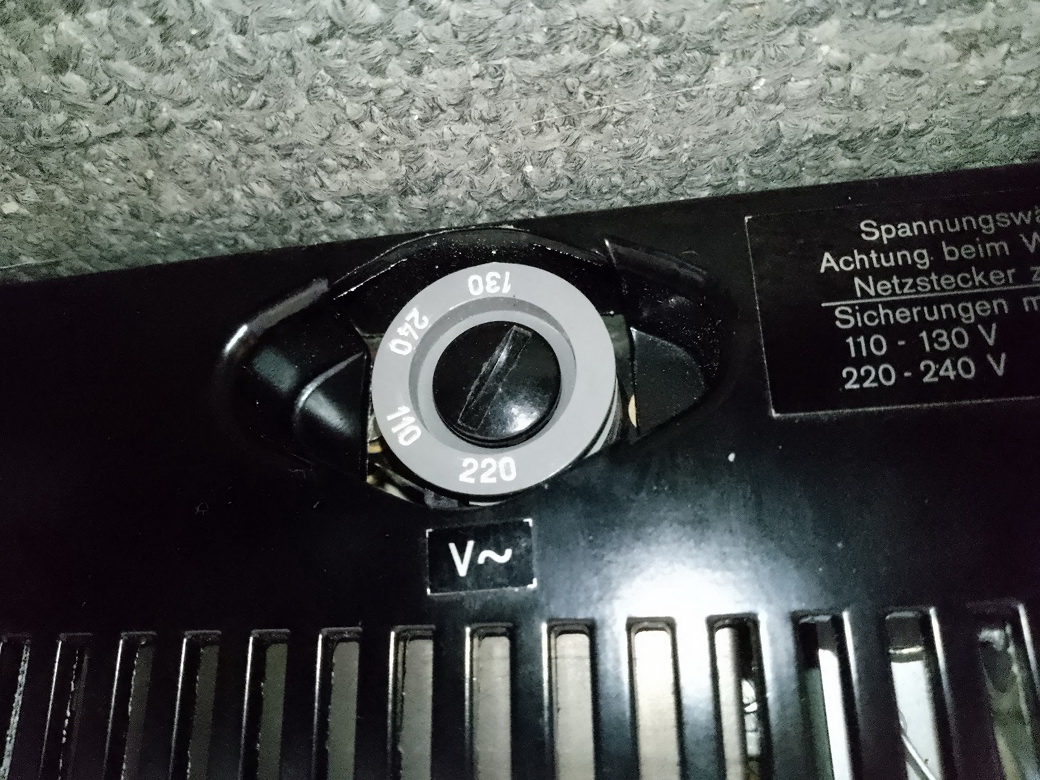

das Foto jetzt "richtig" herum. Offensichtlich ist die Einstellung derzeit 220 Volt. Jedenfalls ist der Projektor einige Stunden problemlos so gelaufen (wenn man von einem abgerauchten Teerkondensator kurz nach dem ersten Einschalten einmal absieht). Das Drehen der Schraube alleine bewirkt nur, dass diese sich lockert, der graue Ring wird dadurch nicht bewegt. Was micht etwas irritiert ist die Tatsache, dass außer des Aufklebers mit "V~" keinerlei Markierung zu finden ist. Meine Vermutung daher, dass die "240" mit dieser "Markierung" in Deckung zu bringen ist. Leider sind die sonst sehr gut sortierten Seiten zum Siemens 2000 im Internet beim Transistorverstärker nicht sehr hilfreich, eine Anleitung habe ich dort nicht gefunden.
P.S. Der Projektor stammt aus dem Bestand einer Realschule in Bayern. Daher ist zu vermuten, dass er nie mit einer anderen Spannung als 220 Volt betrieben wurde. Es handelt sich auch nicht um ein Gerät mit Vorschalttrafo.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Andreas,
dann wäre das nur eine Konterschraube die man deutlich lösen muss um den Zahlenring zu verdrehen. Vielleicht beherbergt die Schraube aber sogar noch eine Schmelzsicherung?
Ich würde also versuchen die Schraube voll heraus zudrehen ....
Natürlich spannungsfrei
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv. Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Moin Rainer,
ich habe jetzt mal den Betreiber von Olaf´s 16 mm Kino angeschrieben. Vielleicht guckt ja auch Wolf zeitnah im Forum vorbei. Wolf hat seinen Siemens 2000 mit dem 7,5 Watt Transistorvertärker im Forum vorgestellt, sollte in der Thematik sicher zu Hause sein.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Andreas,
soweit ich sehe, funktionieren diese Spannungswähler bei den Siemens-Geräten dieser Generation alle gleich. Die mittlere Schraube ist der Sicherungshalter, nach deren Entfernung kannst Du den Spannungswähler verstellen.
Re: Siemens 2000 16mm Projektoren (Stummfilm- u. Tonfilm-Varianten)
Hallo Dirk,
vielen Dank für den Link. Mittlerweile habe ich eine Antwort von Olaf erhalten. Offenbar ist es tatsächlich so, dass der Aufkleber der Bezugspunkt für die Einstellung ist. Da kann man ja froh sein, dass der Aufkleber in den vergangenen 60 Jahren nicht abgefallen ist. Da ist die Aussparung wie in der Anleitung beschrieben von wesentlich haltbarerer Natur.
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
