[iIa] Reflecta Diamator AFM Bildschirmprojektor
 1
 1
16.06.09 13:50
Willi

BZF-Meister

16.06.09 13:50
Willi

BZF-Meister

[ iIa ] Reflecta Diamator AFM Bildschirmprojektor

Hallo im Forum!

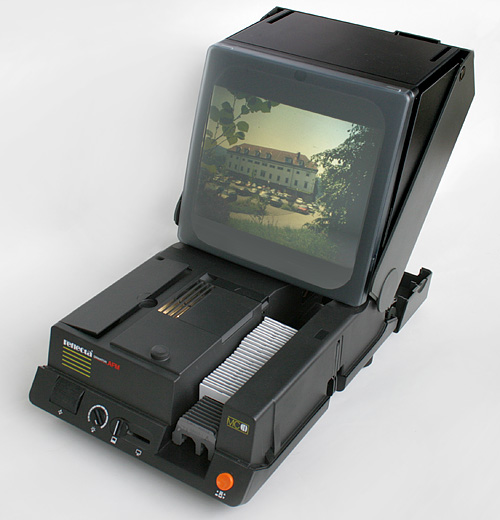

Reflecta in Nürnberg hat 1984 das Agfa-Werk im portugiesischen Coimbra übernommen und die Reflecta Projektoren mit Agfa Lizenz produziert. Die Geräte waren für Bildschirmbetrachtung und nach umstellen eines Schiebers auch für Wandprojektion verwendbar.



Technische Daten:

  • Typ: Projektor für 24x36 mm Dias in 5x5 cm Rähmchen über ein Spiegelsystem auf eine Mattscheibe oder auf eine Bildwand.
  • Modell: Reflecta Diamator AFM
  • Hersteller: Reflecta Portuguesa - Industrias Fotograficas, LDA
    unter Lizenz von Agfa - Gevaert
  • Baujahr: ?
  • Objektiv: Reflecta Agomar 1:2,8 / 90 mm MC
    Scharfeinstellung über Rolle an der Projektorrückseite, Autofokus,
  • Beleuchtung: Halogenlampe 24 V / 150 W (Osram 64640 HLX) , Gebläsekühlung,
    stufenlose Helligkeitsregelung über Drehknopf
  • Bildschirm: aufklappbare Mattscheibe, 25 x 25 cm, Bild seitenrichtig,
    nach Umstellung eines Schiebers Leinwandprojektion möglich.
  • Diamagazine: Normmagazin, LKS, Agfa CS
  • Diatransport: Transporttaste und Kabelfersteuerung,
    kurzer Druck = Vorwärts, langer Druck = Rückwärts
    AV Anschlußbuchse DIN 270° für Timer- oder Tonbandsteuerung
  • Abmessungen: 590 x 305 x 410 mm (Vorführbereit)
  • Gewicht: 8,4 kg
  • Ausstattung: Ausklappbarer Tragegriff, komplexer Faltmechanismus für Bildschirm, Justierfüsse, automatische Lampenabschaltung beim Zuklappen, Spannungswähler 110 - 240 V, Thermosicherung.

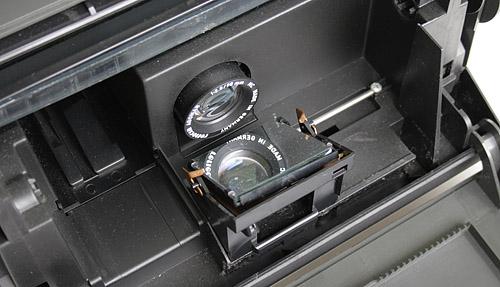

Der Spiegel vor dem Projektionsobjektiv ist verschiebbar angebracht, dadurch ist wahlweise Bildschirmansicht über ein Spiegelsystem (mit drei Spiegeln) oder Leinwand-Großprojektion möglich.

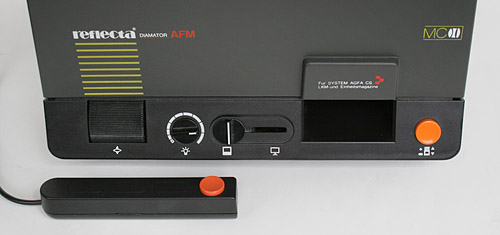

Ansicht des Bedienpults:
(von links nach rechts)
  • Griffige Rolle für Scharfeinstellung
  • Stufenlose Regelung der Lampenhelligkeit (0 - 100%)
  • Schieber zum Umschalten von Bildschirm auf Wandprojektion
  • Magazinschacht
  • Diatransporttaste
Im Vordergrund ist die Kabelfersteuerung zu sehen.

Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Datei-Anhänge
Diamator_1.jpg Diamator_1.jpg (692x)

Mime-Type: image/jpeg, 88 kB

Diamator_3.jpg Diamator_3.jpg (600x)

Mime-Type: image/jpeg, 70 kB

Diamator_4.jpg Diamator_4.jpg (521x)

Mime-Type: image/jpeg, 37 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung erkennbar oder zuordenbar sind !
---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


25.09.20 12:29
Blaupunkt

BZF-Einsteiger

25.09.20 12:29
Blaupunkt

BZF-Einsteiger

Re: Reflecta Diamator AFM Bildschirmprojektor

Blaupunkt ist 1/2 Ring, Weißpassung ist die Krönung.

So einen Bechtrachter habe ich auch noch, Super das Teil Platz und Zeit sparend leider könnte die Leuchte etwas heller sein.
Ist vieleicht ins alter gekommen.

Hat jemand einen Tip ?

25.09.20 13:48
Rainer

Administrator

25.09.20 13:48
Rainer

Administrator

Re: Reflecta Diamator AFM Bildschirmprojektor

Hallo Blaupunkt,

die Halogen-"Birne" Osram 64640 HLX ist im WWW noch erhältlich und auch nicht besonders teuer.

Es gibt wohl am Gerät auch ein Helligkeits-Dimmer. Arbeitet der über die gesamte Einstellstrecke?



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 25.09.20 13:49
