 [ iIa ] Philips Dia-Steuergerät EM 1920

Hallo im Forum!

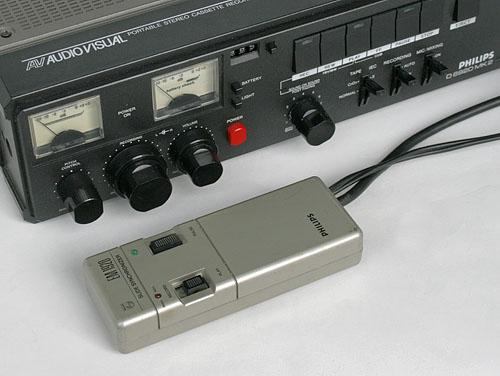

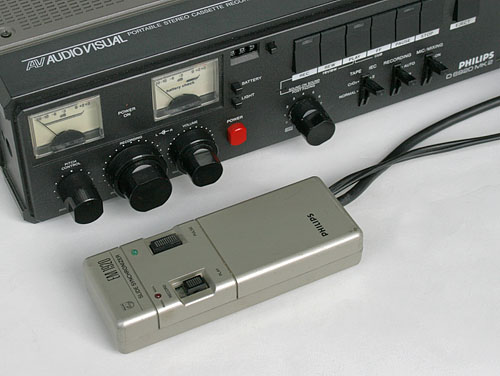

Der Philips Slide Synchronizer ermöglichte mit einem Tonbandgerät mit zusätzlichem Impulskopf den automatischen Ablauf einer Tondiaschau mit Diaprojektoren oder Dia-Überblendanlagen.


  • Hersteller: Philips GmbH. Wien, Österreich
  • Baujahr: 1984

Der Taktgeber wird mit einem Kabel (DIN 6 pol 240° DIN 45322) am Impuls-Anschluß des Tonbandgerätes (bei mir Philips AV Portable Stereo Cassette Recorder D 6920 MK2) angeschlossen, das zweite Kabel führt zum Überblendsteuergerät (bei mir Perkeo Soft) oder direkt zum Überblendprojektor (z.B. Rollei 35 twin). Die Stromversorgung des Gerätes erfolgt aus dem angeschlossenen Tonbandgerät.
Die Steuerimpulse können während der Diavertonung oder auch in einem zweiten Durchgang auf das Band aufgespielt werden (Schiebeschalter in Stellung "Record", beim Drücken der Impulstaste ertönt ein 1 Khz Signalton). Bei der Wiedergabe des vertonten Bandes steuern die aufgezeichneten (unhörbaren) Tonimpulse den Diawechsel.

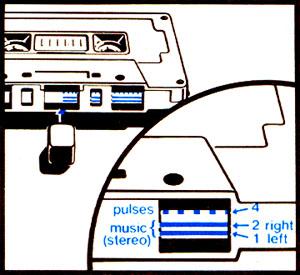

Da die Stereovertonung auf den Spuren 1+2 und die Impulse auf Spur 4 aufgezeichnet werden, ist die Tonbandkassette nur in einer Richtung bespielbar.
(Spurschema im Bild unten)




Liebe Grüße
Willi

"Altes bewahren - Neues prüfen"

Zuletzt bearbeitet am 31.03.09 15:09

Datei-Anhänge
Impulsgeber.jpg Impulsgeber.jpg (988x)

Mime-Type: image/jpeg, 60 kB
Impulsspur.jpg Impulsspur.jpg (776x)

Mime-Type: image/jpeg, 57 kB
