[ iIa ] Leitz, Großer vertikaler Mikrovorsatz

Hallo,
von Leitz gab es zum Prado 250 oder Prado-universal außer dem Großen Mikrovorsatz:

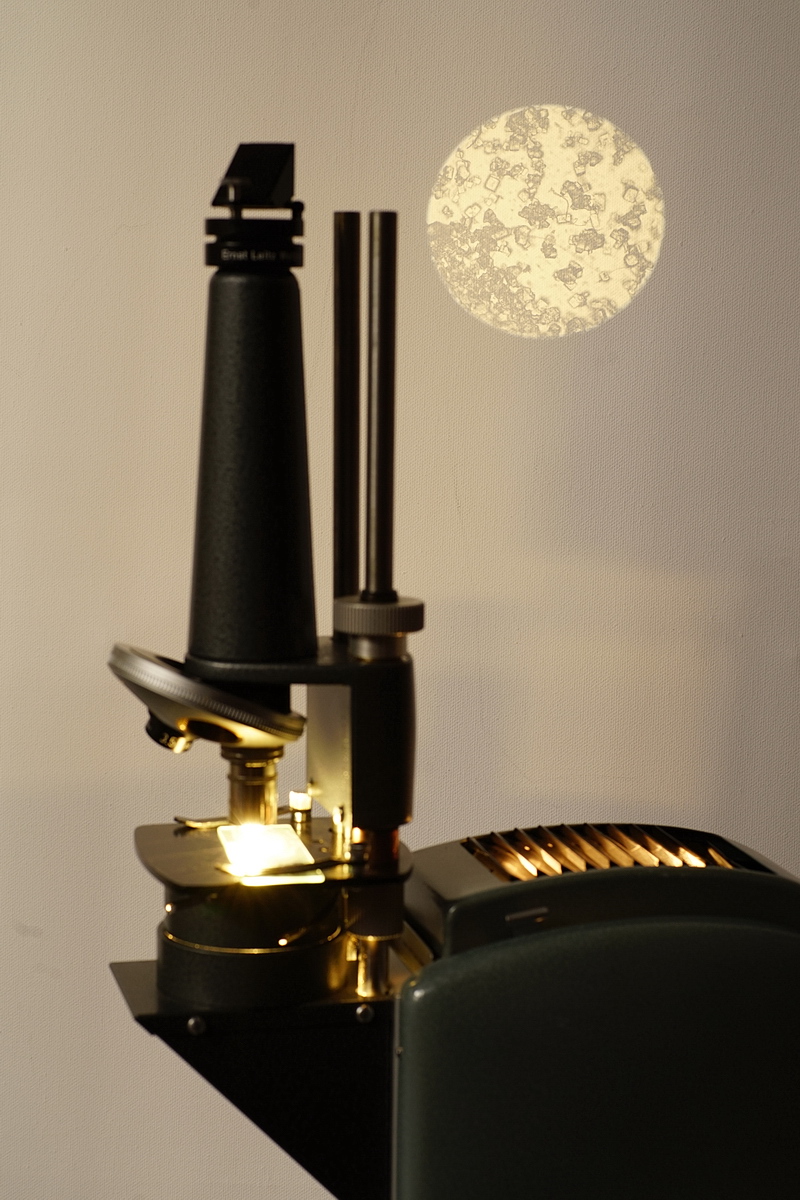

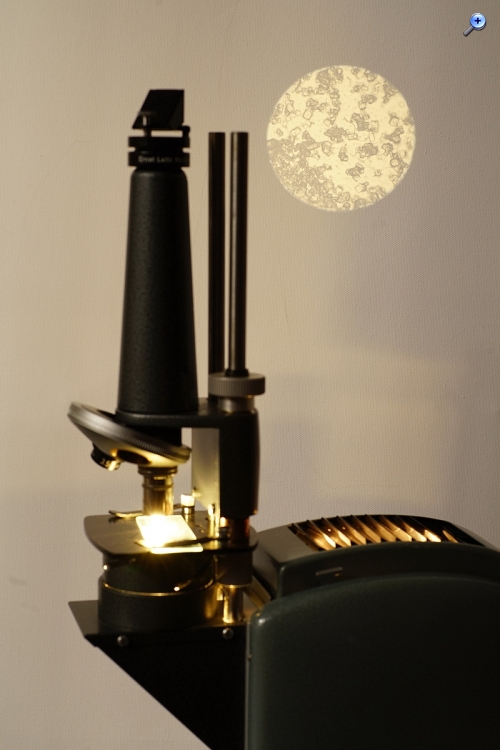

Großer vertikaler Mikrovorsatz für die Projektion von fließenden oder zerlaufenden Objekten bei Abbildungsmaßstäben bis 1400:1 auf dem Bildschirm.

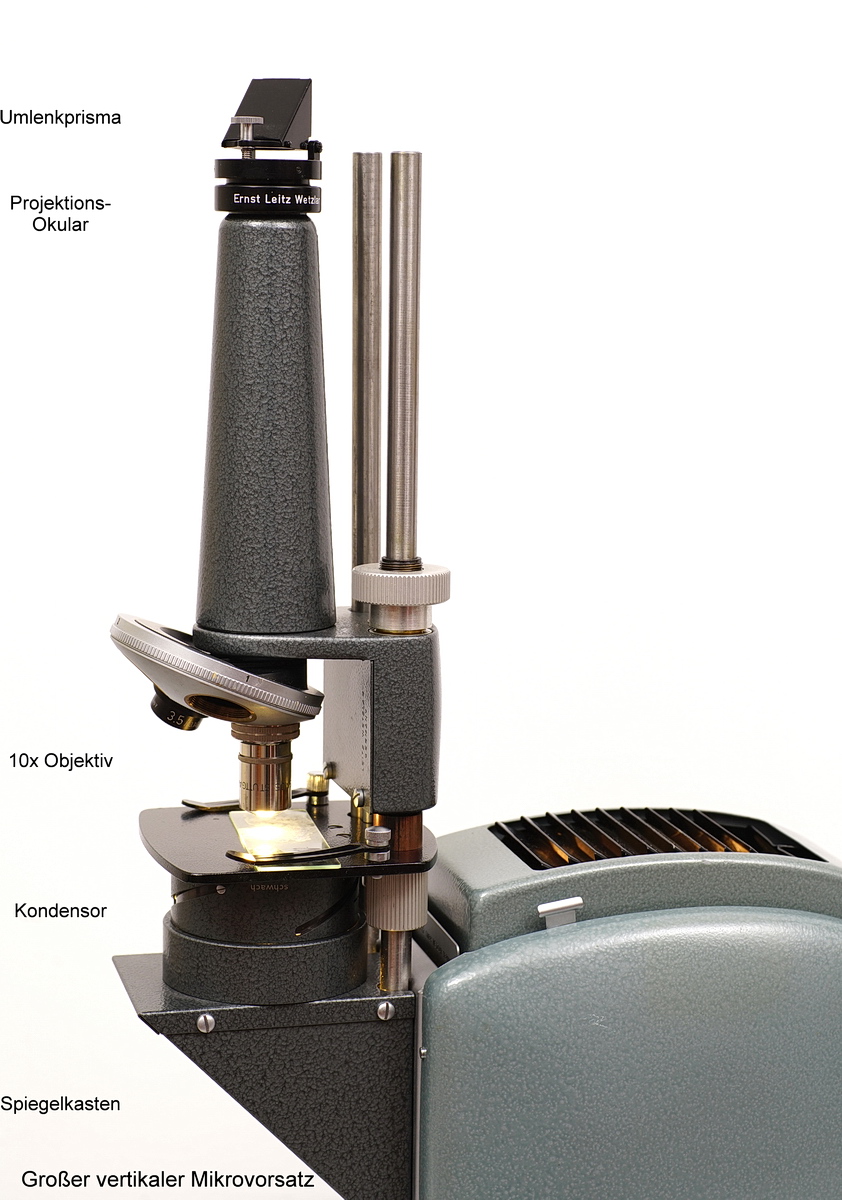

Durch Umschalten des Objektivrevolvers ist die Wiedergabe des Bildes in vier abgestuften Vergrößerungen möglich. Bestehend aus Spiegelgehäuse, Stangenteil und Umlenkspiegel oder Prisma, Mikroskopträger mit Feststellvorrichtung, verstellbarer Kondensorlinse, Objekttisch und Präparateklammern, Mikroskoptubus sowie Objektivrevolver mit 3 bis 4 Objektiven, Projektionsokular.

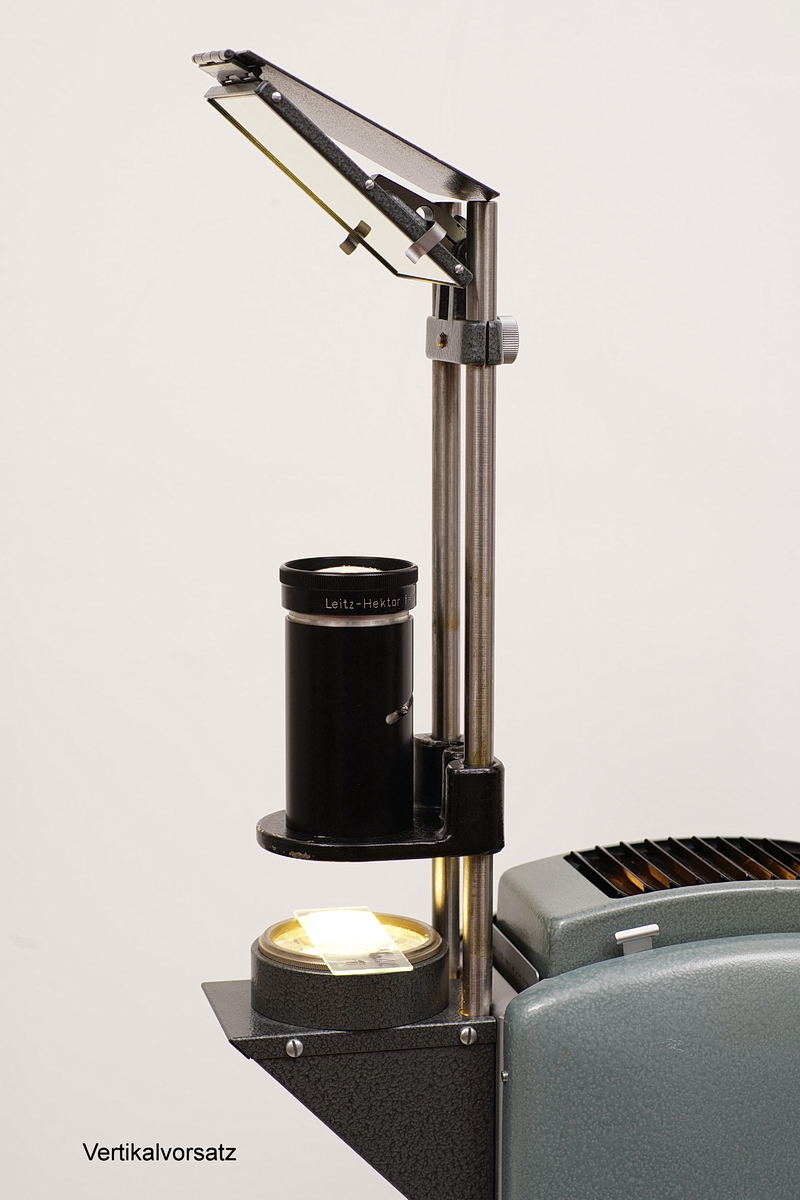

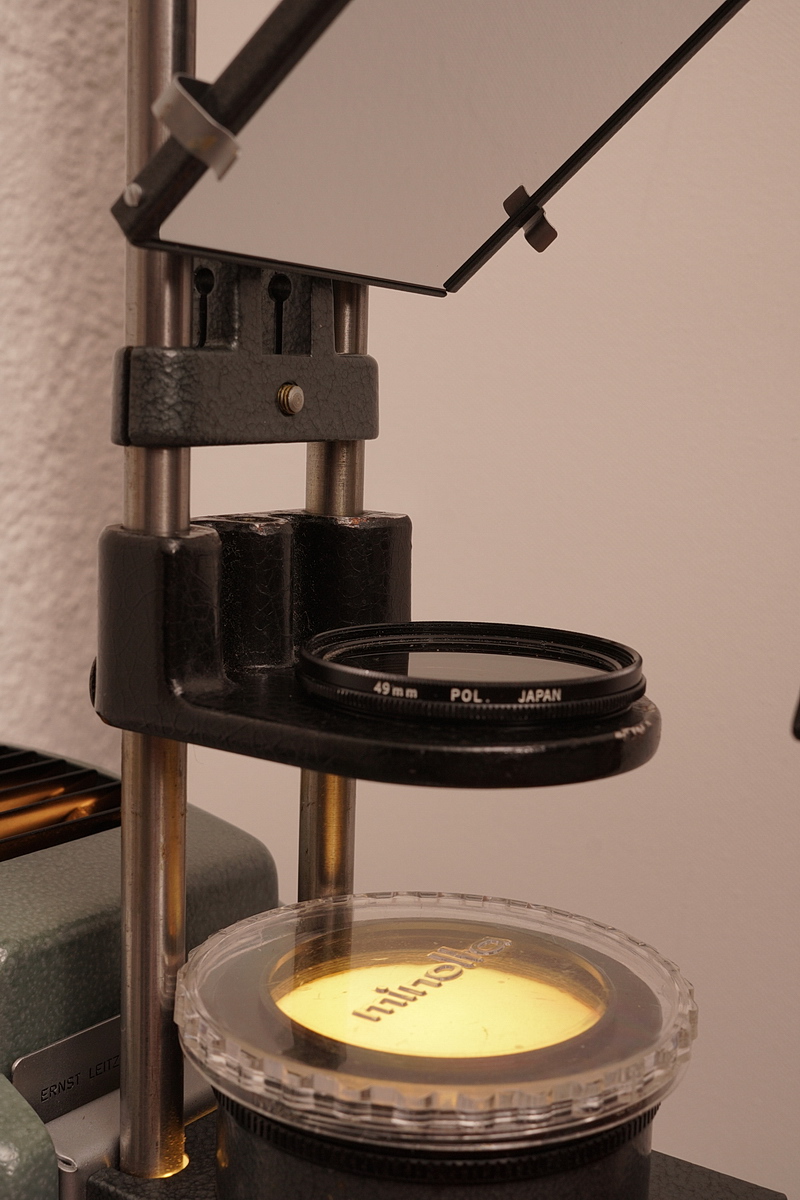

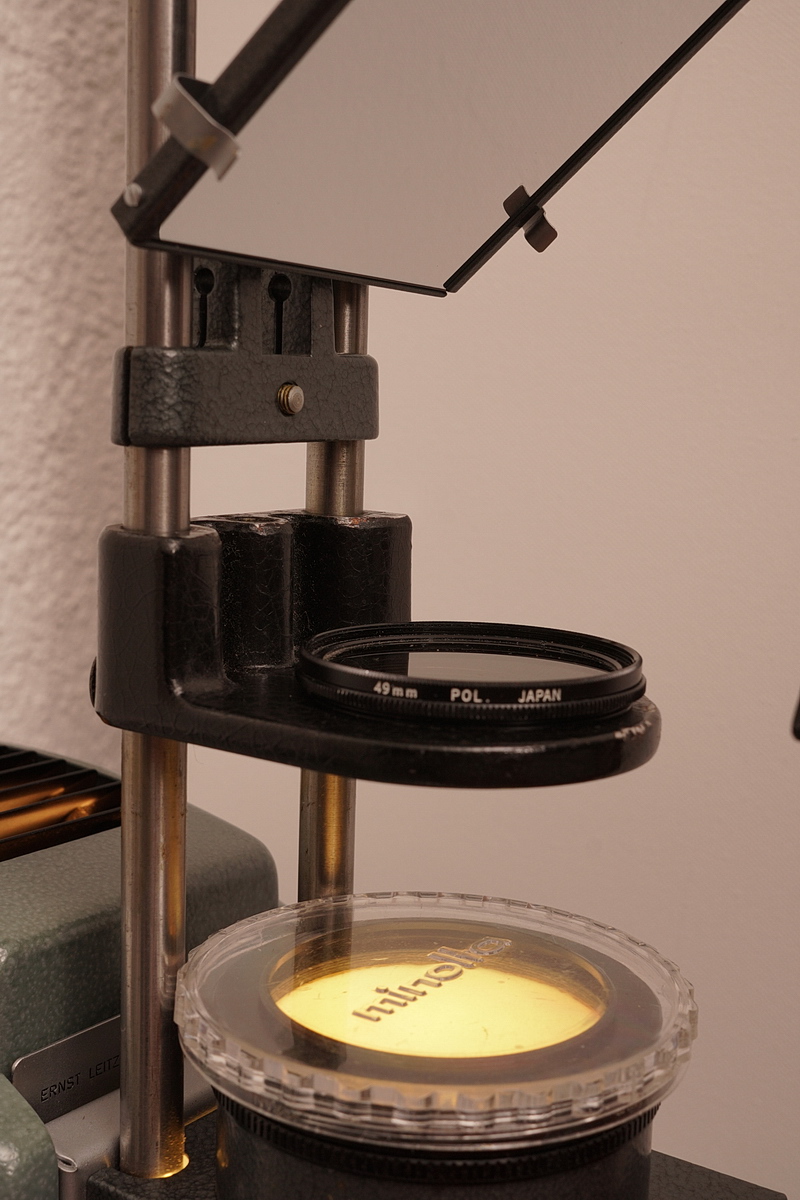

Vertikalvorsatz für die Übersichtsprojektion von flüssigen oder zerlaufenden Objekten bei Abbildungsmaßstäben bis etwa 120:1 auf dem Bildschirm. Diesen Vertikalvorsatz habe ich zusammengestellt aus Teilen des „Großen vertikalen Mikrovorsatzes“ und passenden vorhandenen Kondensoren und Objektiven der Projektoren VIIIa oder Prado.

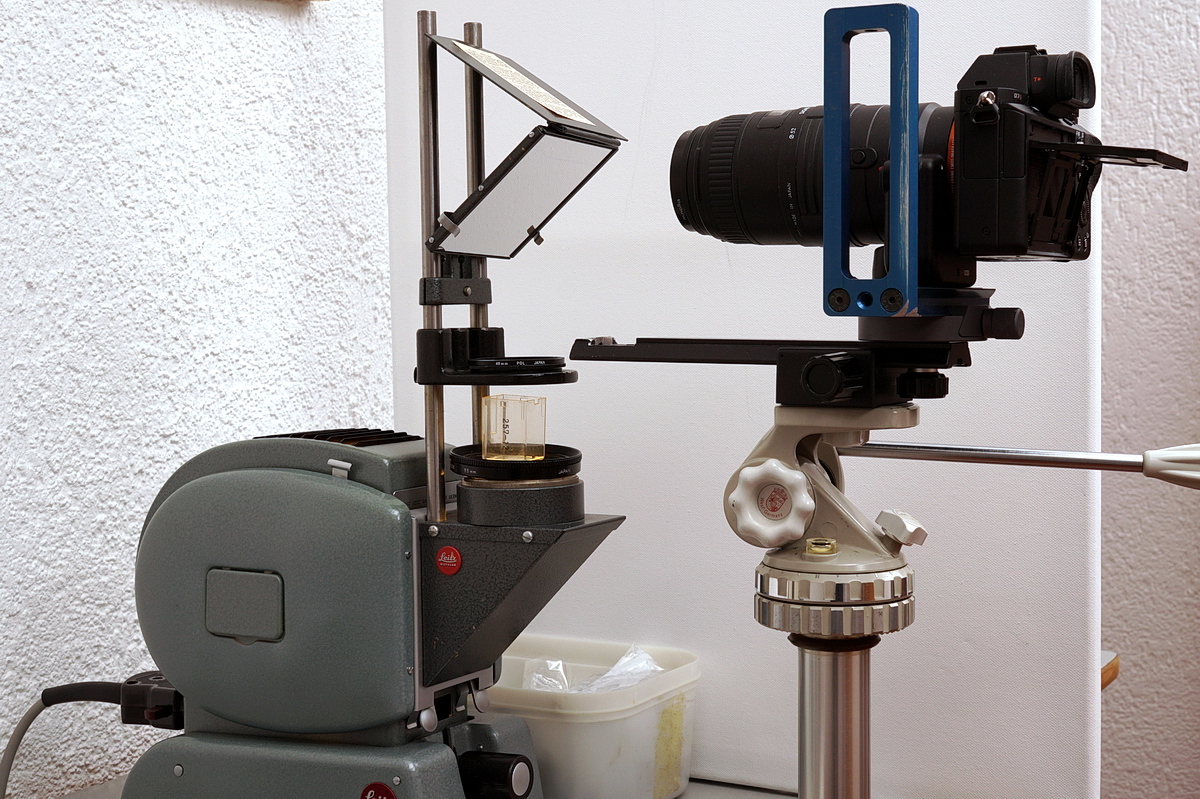

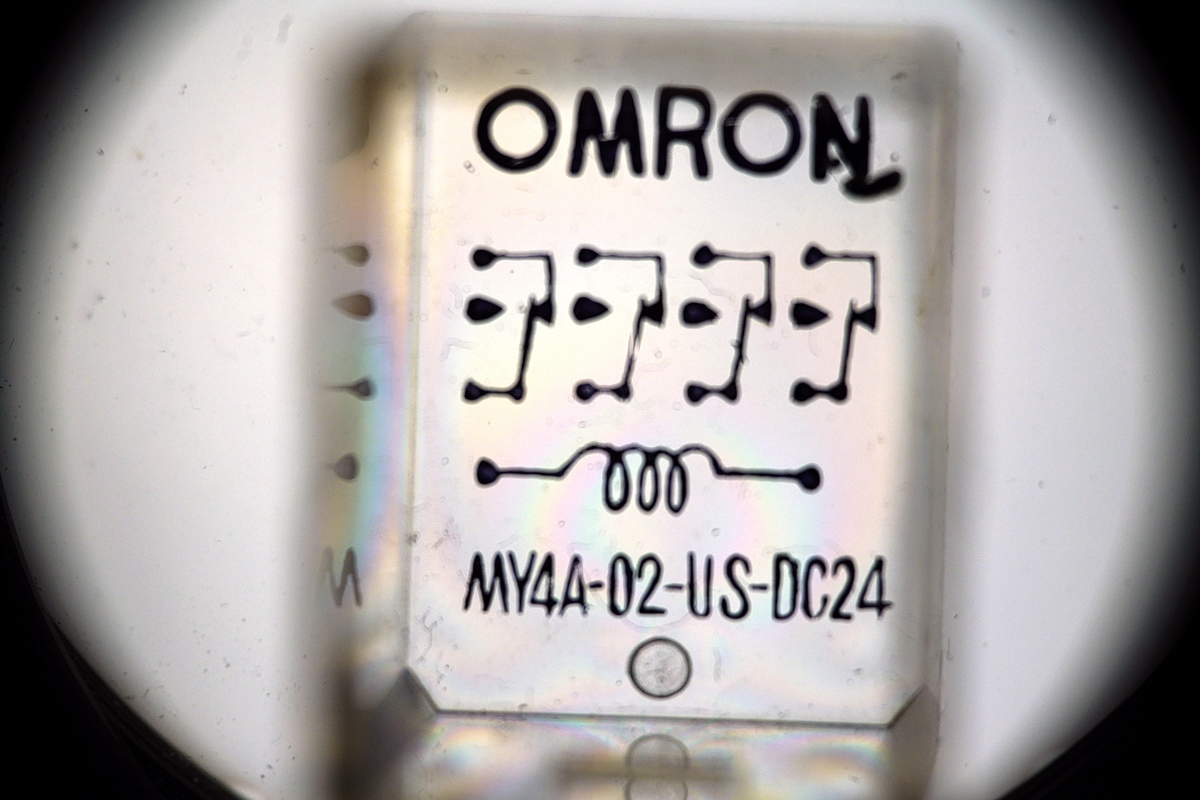

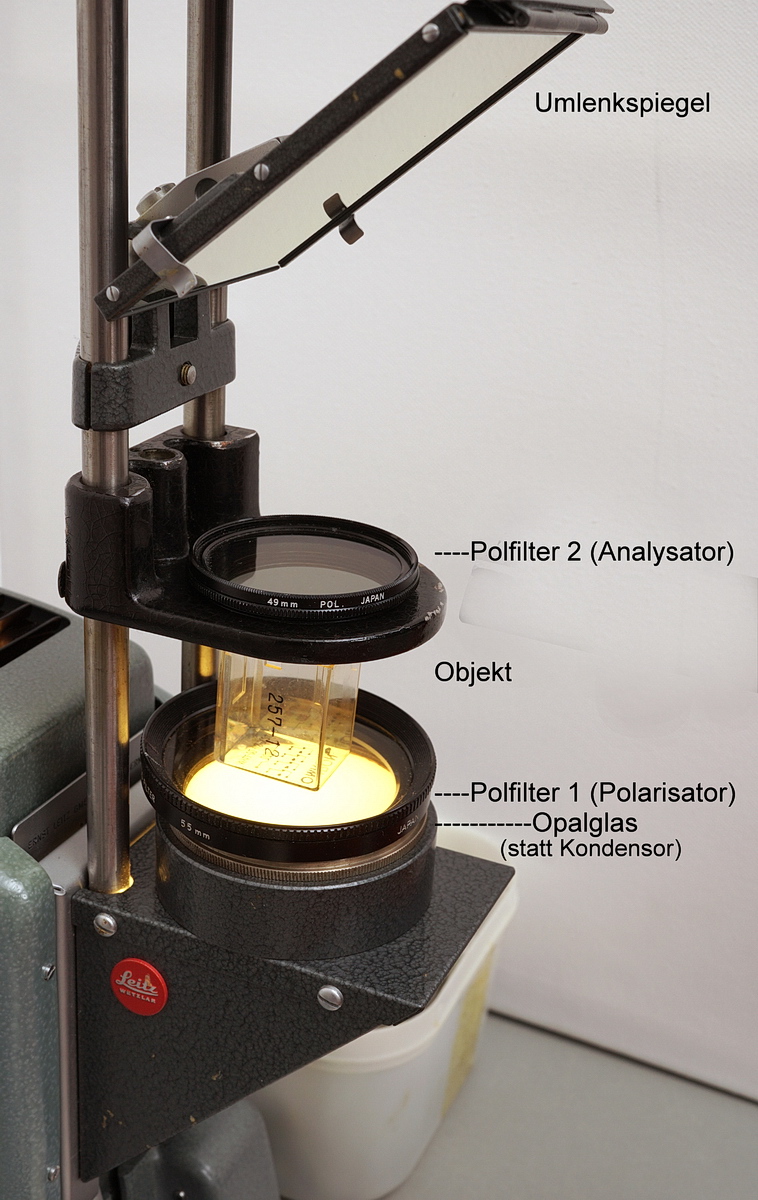

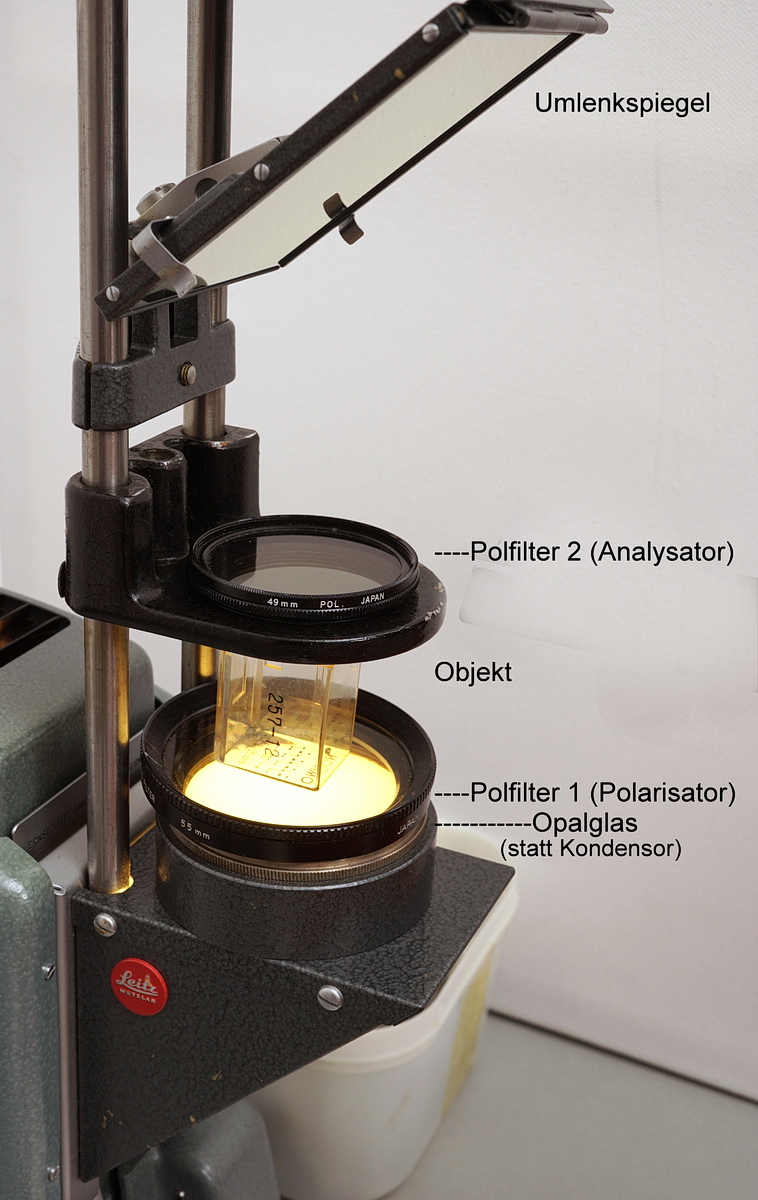

Nimmt man 2 lineare Polfilter hinzu, kann man mit diesen spannungsoptische Experimente machen. Zur Demonstration habe ich den Kondensor durch eine Opalglasscheibe ersetzt, das Objektiv entfernt und mit einem Makroobjektiv über den oberen Umlenkspiegel bei „gekreuzten Polfiltern“ fotografiert.


















Gruß,
Georg

Datei-Anhänge
b-mikro-makro-pol-01.JPG b-mikro-makro-pol-01.JPG (144x)

Mime-Type: image/jpeg, 346 kB

b-mikro-makro-pol-02.JPG b-mikro-makro-pol-02.JPG (176x)

Mime-Type: image/jpeg, 437 kB

b-mikro-makro-pol-03.JPG b-mikro-makro-pol-03.JPG (163x)

Mime-Type: image/jpeg, 306 kB

b-mikro-makro-pol-04.JPG b-mikro-makro-pol-04.JPG (145x)

Mime-Type: image/jpeg, 938 kB

b-mikro-makro-pol-05.JPG b-mikro-makro-pol-05.JPG (159x)

Mime-Type: image/jpeg, 572 kB

b-mikro-makro-pol-06.JPG b-mikro-makro-pol-06.JPG (159x)

Mime-Type: image/jpeg, 410 kB

b-mikro-makro-pol-07.JPG b-mikro-makro-pol-07.JPG (161x)

Mime-Type: image/jpeg, 385 kB

b-mikro-makro-pol-08.JPG b-mikro-makro-pol-08.JPG (142x)

Mime-Type: image/jpeg, 322 kB

b-mikro-makro-pol-09.JPG b-mikro-makro-pol-09.JPG (150x)

Mime-Type: image/jpeg, 338 kB

b-mikro-makro-pol-10.JPG b-mikro-makro-pol-10.JPG (161x)

Mime-Type: image/jpeg, 336 kB

b-mikro-makro-pol-11.JPG b-mikro-makro-pol-11.JPG (160x)

Mime-Type: image/jpeg, 364 kB

b-mikro-makro-pol-12.JPG b-mikro-makro-pol-12.JPG (130x)

Mime-Type: image/jpeg, 368 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


25.03.20 17:10
Willi

BZF-Meister

25.03.20 17:10
Willi

BZF-Meister

Re: Leitz, Großer vertikaler Mikrovorsatz

Hallo Georg!

Ein super schönes Gerät.
Gut zum experimentieren mit den Polfiltern.

Und dein Linhof Stativ passt auch gut zu den Projektoren.

Liebe Grüße (und gesund bleiben)!!!
Willi


"Altes bewahren - Neues prüfen"
