Voigtländer Vitoret DR. Wo kommt das kleine Bauteil hin?

Hallo zusammen,

eine Nachfrage zur Voigtländer Vitoret DR Kamera erreichte mich per email. Ein Seitenbesucher hat die Kamera reinigen wollen und das Oberteil abgenommen. Beim Zusammenbau fiel ihm auf, daß ein kleiner Schieber mit einem kleinen runden Knopf da war. Er wusste nicht wo genau der Schieber zu platzieren war.

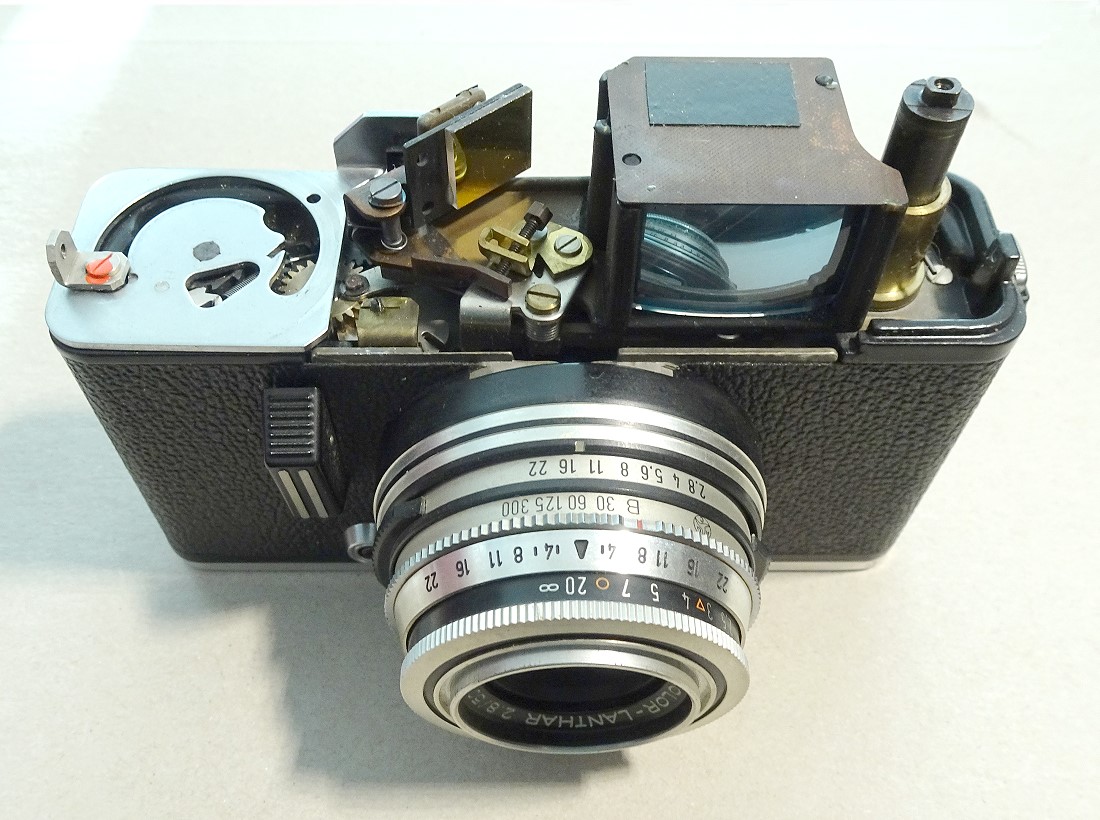

Ich habe deshalb meine Vitoret DR auch mal geöffnet und einige Fotos gemacht:

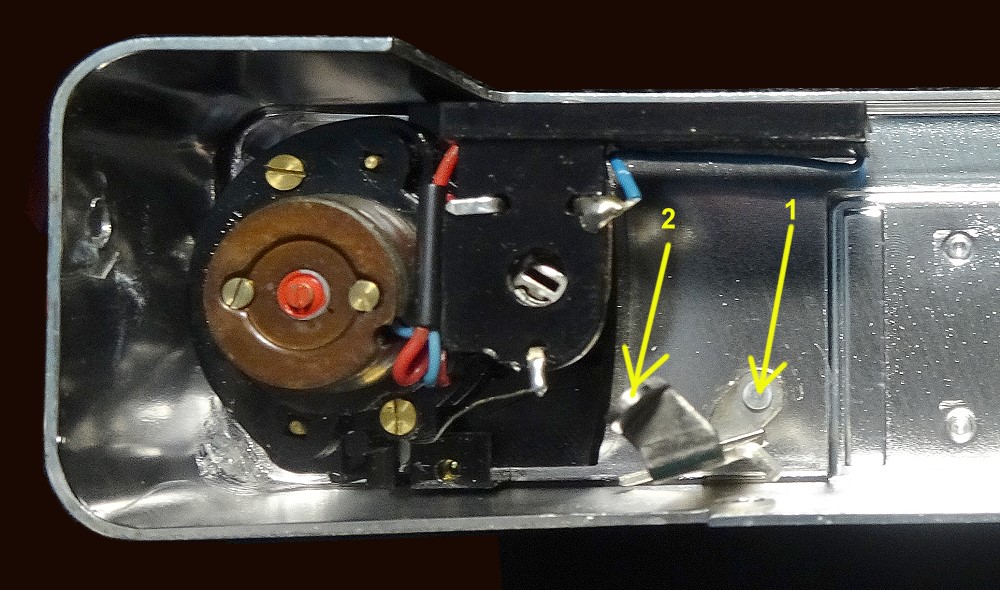

1 = Knopf-Oberteil des Schiebers, eingepasst in das Loch im Gehäuseoberteil
2 = Unterteil des Schiebers. So mss die Position des Schiebers sein.

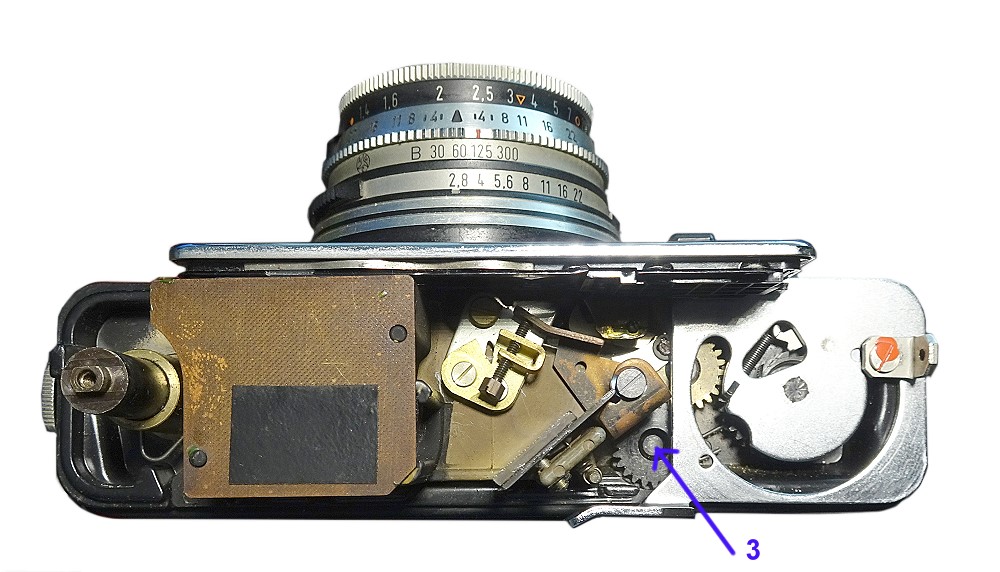

3 = Position, wo das Unterteils des Schiebers ingepasst sein muss.

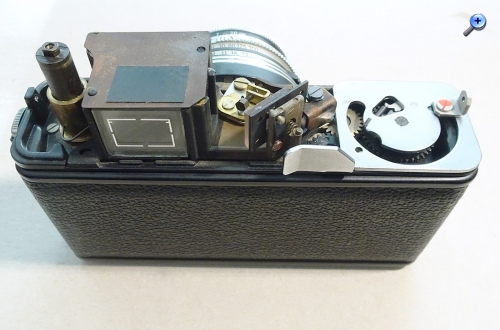

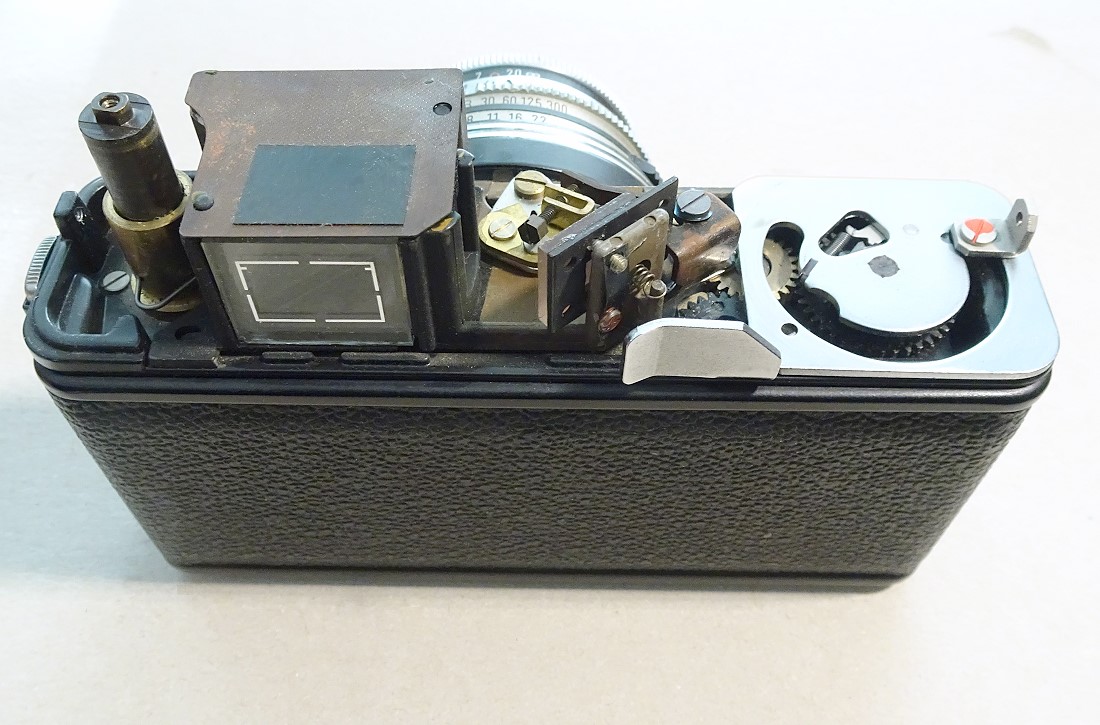

Dieser Schieber / Knopf passt nur in einer Lage in die Mitte des Zahnrads direkt unter dem Loch im Kameraoberdeckel (Neben dem Blitzschuh). Es ist die Stellung, wo der Schieber das Loch im Zahnrad herunter drücken kann ohne irgendwo gegenzustoßen.

Der Einbau ist etwas fummelig, weil die Frontscheibe des Kameradeckels in der richtigen Lage sein muss und gleichzeitig der in den Deckel geschobene Knopf des Schiebers in dieser Position gehalten werden muss, während man den Deckel aufsetzt. Etwas für Feinmotoriker. Der Schieber-Knopf kann sich nicht vor dem Deckel-Aufsetzen eigenständig halten (arretieren).

Der Deckel passt nur wenn sich der Schieber ein Stück eindrücken lasst.


Die Kamera wird hier vorgestellt:

https://blende-und-zeit.sirutor-und-comp...3&thread=36e

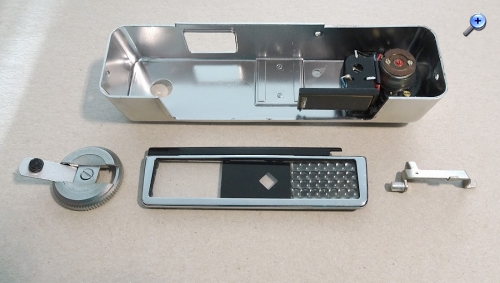

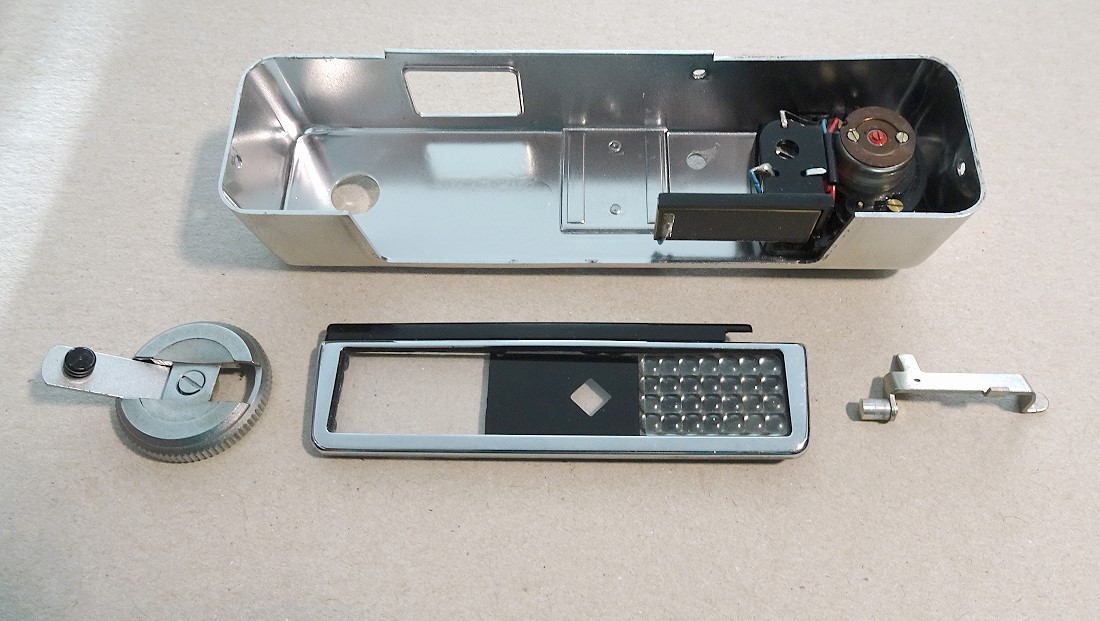

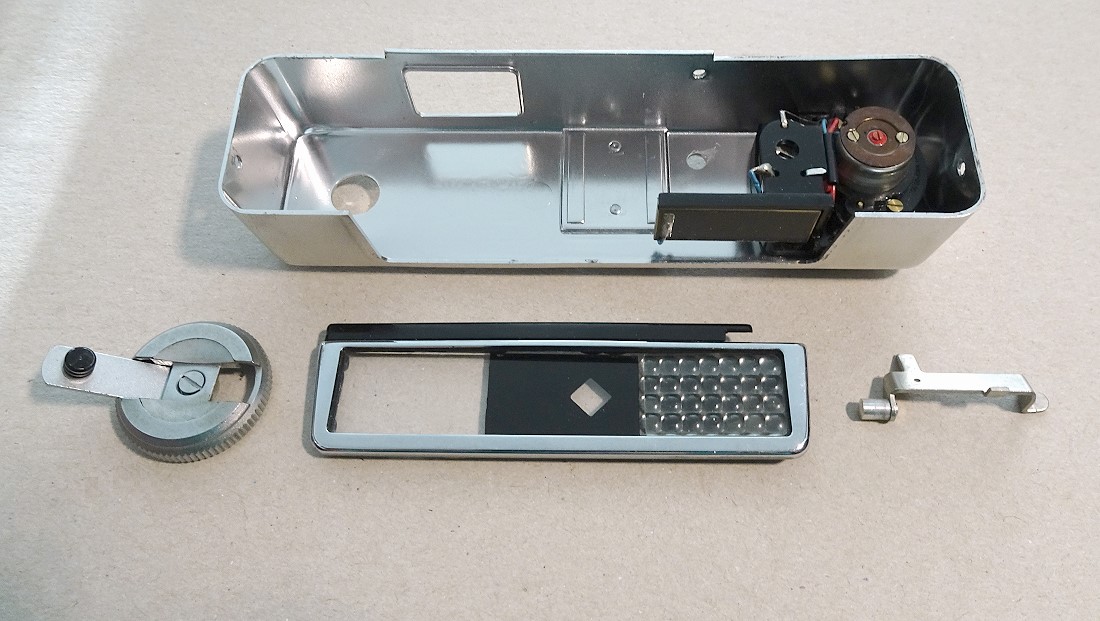

p.s. Zur Abnahme des Gehäuseoberteils sind 3 Gehäuseschrauben zu lösen: Links und rechts an den Seiten, eine hinter (verdeckt hinter dem Filmtransporthebel. Weiter muss der Rückspulknopf abgeschraubt werden, dabei nicht die Feder und Unterlegscheibe verlieren.




Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 23.02.21 11:15

Datei-Anhänge
vitoret-dr-200.jpg vitoret-dr-200.jpg (80x)

Mime-Type: image/jpeg, 200 kB

vitoret-dr-201.jpg vitoret-dr-201.jpg (83x)

Mime-Type: image/jpeg, 170 kB

vitoret-dr-202.jpg vitoret-dr-202.jpg (78x)

Mime-Type: image/jpeg, 154 kB

vitoret-dr-203.jpg vitoret-dr-203.jpg (80x)

Mime-Type: image/jpeg, 166 kB

vitoret-dr-204.jpg vitoret-dr-204.jpg (84x)

Mime-Type: image/jpeg, 129 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


23.02.21 11:19
Rainer

Administrator

23.02.21 11:19
Rainer

Administrator

Re: Voigtländer Vitoret DR. Wo kommt das kleine Bauteil hin?

Hallo zusammen,

ich ahnte es schon: Der Email-Nachfrager konnte noch mit meinen drei Fotos nicht erkennen, in welcher Position sich der Schieber befinden muss, wenn das Gehäuseoberteil eingepasst werden muss.

Deshalb habe ich noch zwei weitere Details-Fotos im Vorbeitrag von der Position des Schiebers / Knobs beim Einsetzen haben muss ......



Grüße von Haus zu Haus
Rainer (Forumbetreiber)
