Sucher blind auch bei einer Bilora Bella 3a. (Bella 55)
 1
 1
19.07.20 13:07
Rainer

Administrator

19.07.20 13:07
Rainer

Administrator

Sucher blind auch bei einer Bilora Bella 3a. (Bella 55)

Hallo zusammen,

auch die Bilora Bella 3a hatte bei mir ein nahezu blindes Sucherokular (Innenfläche). Deshalb habe ich den Oberdeckel (es sind nur zwei Schrauben zu lösen) abgenommen. Der Sucher besteht aus Objektiv, Okular und Lichtdämm-Schacht. Eine Reinigung mit Q-Tipp war nun relativ einfach möglich. Beim Zusammenbau des Oberdeckels muss darauf geachtet werden, dass die beiden Führungsbleche (zwischen Oberdeckel und Gewindebuchsen der Kamera) exakt auf diese Löcher zu liegen kommen, sonst kann man die beiden Schrauben nicht versenken.

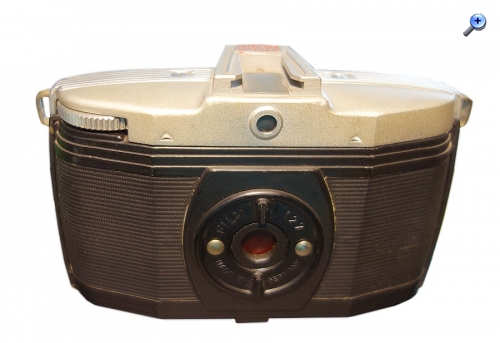

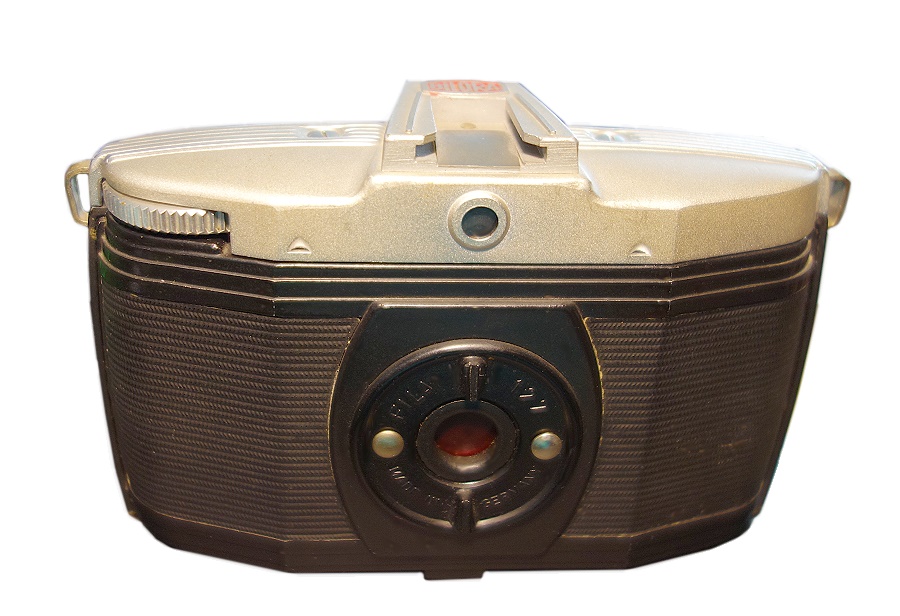

Oberdeckel noch befestigt.

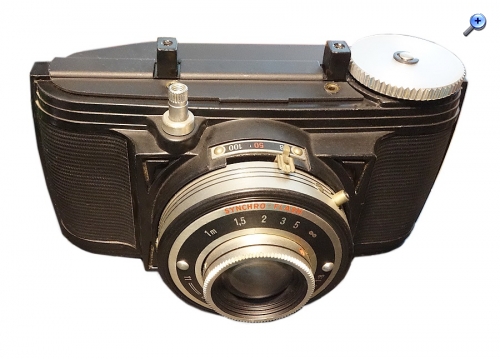

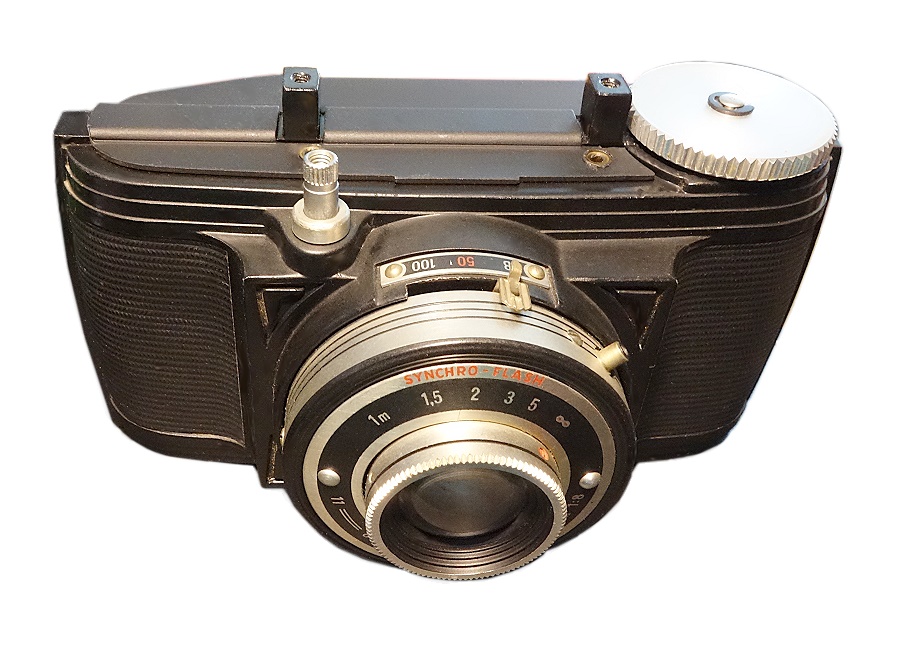

Oberdeckel abgenommen

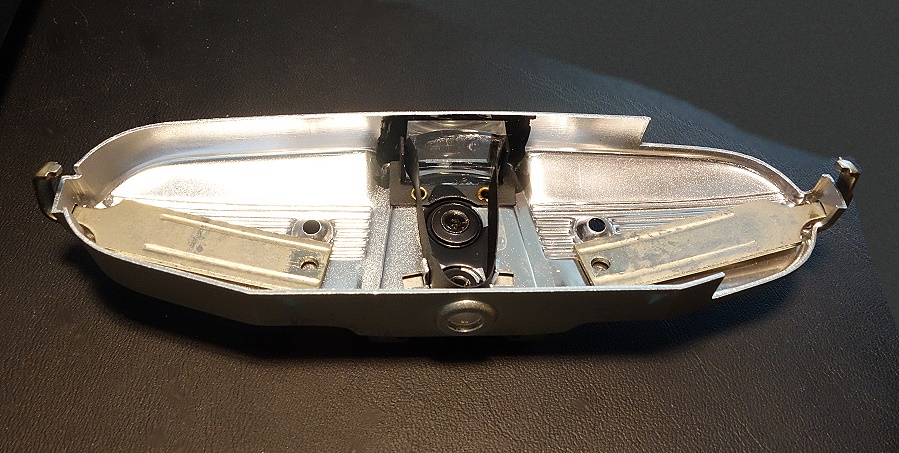

Der Lichtdämm-Schacht ist im Oberdeckel gut zu erkennen.
Die beiden Befestigungsstreifen sind hier absichtlich verschoben, um die Schraubenlöcher besser zu sehen.

Die Kamera Bilora Bella 3a selbst wird hier vorgestellt:
https://blende-und-zeit.sirutor-und-comp...&thread=137

Eine weitere kleine Reparatur wird hier angesprochen:
https://blende-und-zeit.sirutor-und-comp...8&thread=34




Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
.

Zuletzt bearbeitet am 14.09.20 13:12
