Dabei zeigte sich als Nebeneffekt, dass die kleine Taste, die das Ausschwenken der Balgen-Objektiv-Einheit hervorruft, sich etwas komisch benahm: Die Taste saß zu tief, wollte nach dem Drücken nicht wieder hoch kommen.
Also wurde der Kameraoberteil abmontiert. Das geht einfach mit drei Schrauben. Kamera von vorn betrachtet. Links auf dem Zierrad die Schraube entnehmen, rechts am Filmtransportrad auch die Schraube. Achtung , es kommt eine Federscheibe mit frei und in der Kamera fällt die Drehgabel für die Filmrolle auch frei. Dann noch die Schraube direkt daneben entnehmen.

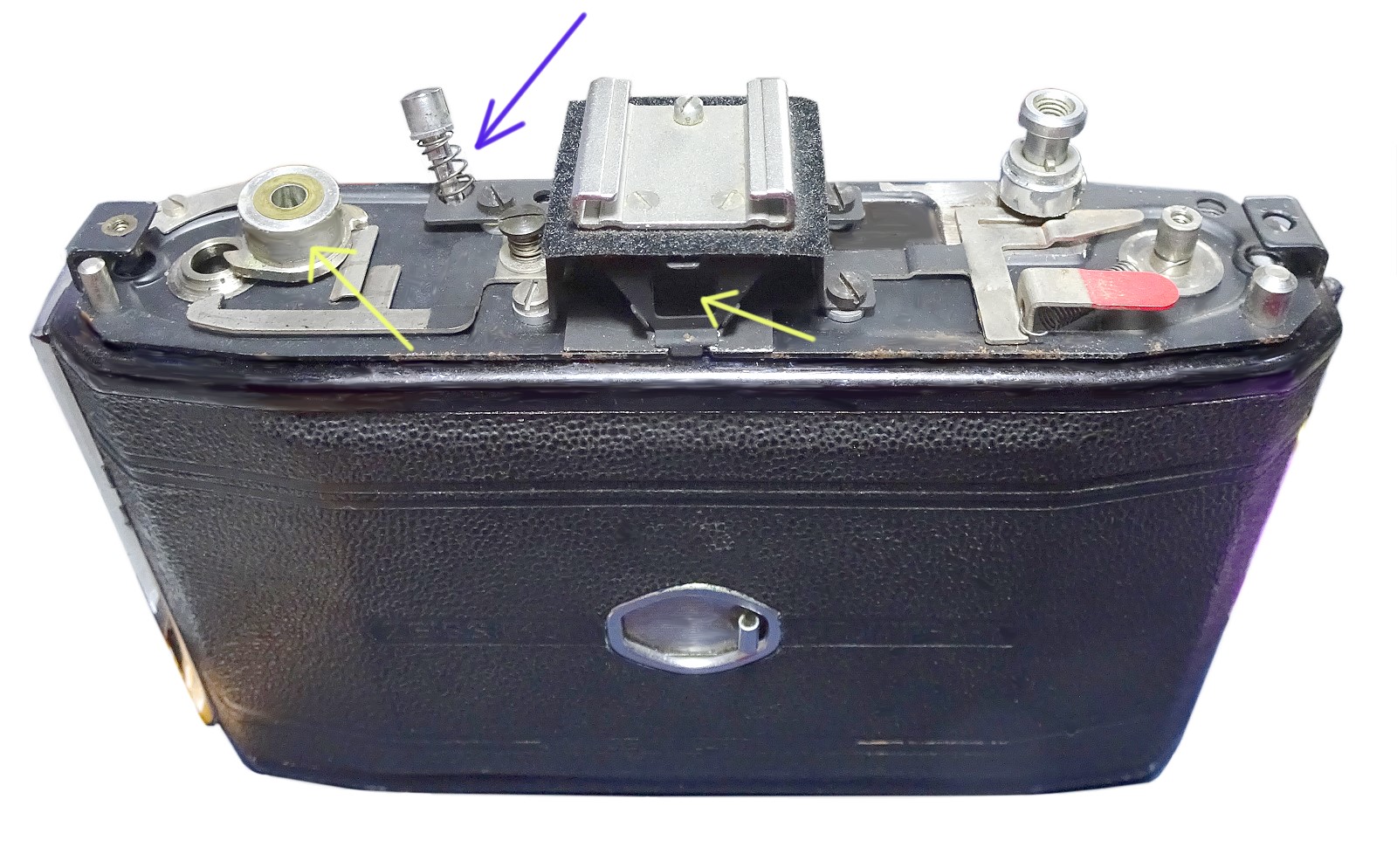

Achtung! Wird der Deckel vorsichtig nach oben entfernt, fällt die kleine Sucherokularlinse frei (siehe Foto gelber Pfeil rechts) ! Ebenso sitzt jetzt die oben erwähnte Taste für die Kamerafrontöffnung locker mit ihrer Feder in dem Steuerloch (siehe Foto gelber Pfeil links). Weiter ist nun auch das Steuer-Lager unter dem entnommenen Aufzugsrad frei! Position merken.
Zum Fehler selbst: Die kleine Feder auf dem Taster war gebrochen (siehe Foto blauer Pfeil). Mir völlig unverständlich, da diese Feder kaum große Kräfte verarbeiten muß. Wieso bricht ein solches kaum belastetes Federchen?
Wie dem auch sei, ich fand in meinem Feder-Lager passenden Ersatz!
Zusammenbau: Die Linse habe ich am Rand mit einem Hauch Klebstoff fixiert (sonst fällt sie bei Montieren des Deckels immer wieder frei), die Taste mit Feder muss ein wenig beim Zusammenbau geführt werden, ebenso das Steuerlager und dessen Federscheibe.
Linker gelber Pfeil: das Drehlager des Aufzugsrades liegt hier leicht rechts neben dem Achsloch.
