Stützbatterie bei der Minolta 5000 AF wechseln (auch bei der Minolta 7000 AF anwendbar)
Hallo zusammen,
Rainer hatte in seinem Beitrag zur Minolta 7000 AF den Stützbatteriewechsel schon theoretisch angerissen. Da ich heute bei meiner Neuerwerbung, einer Minolta 5000 AF, die Stützbatterie wechseln mußte habe ich den Wechsel bildlich festgehalten und möchte ihn Interessierten an dieser Stelle zur Verfügung stellen.

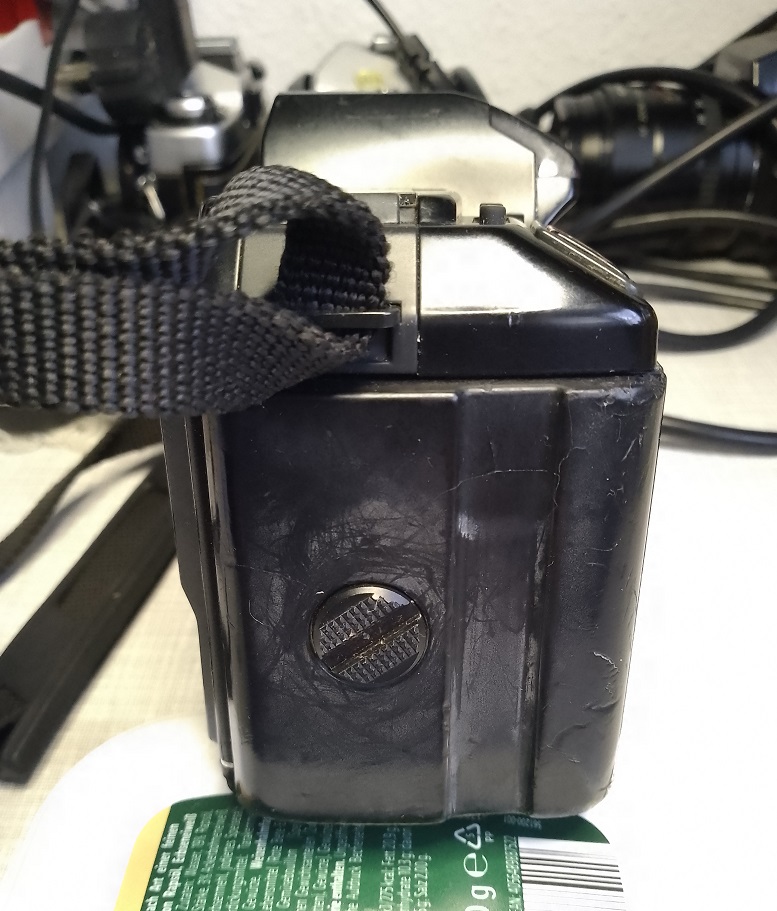

1. Schritt: Abschrauben des Batteriehalters

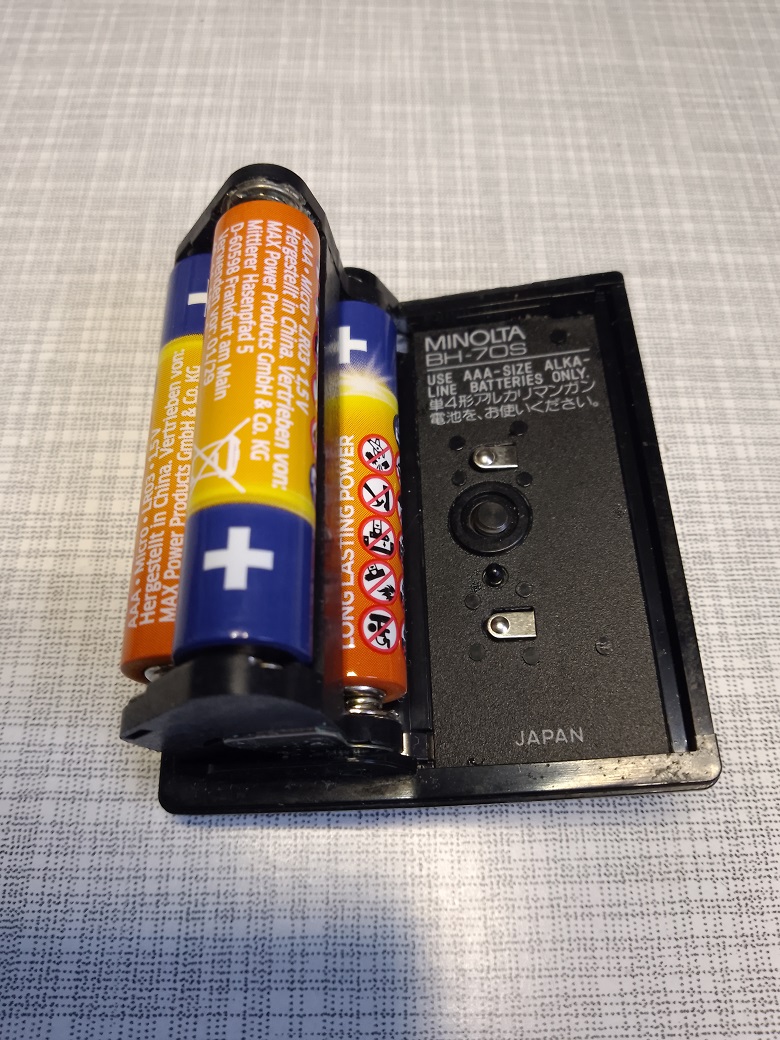

der abgeschraubte Batteriehalter mit 4 AAA Batterien

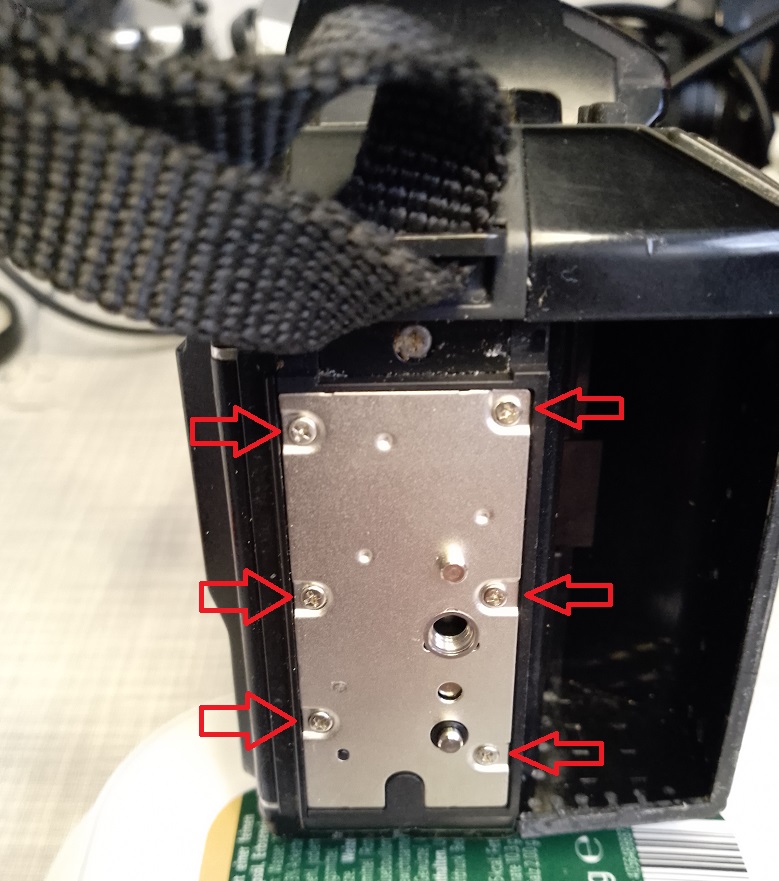

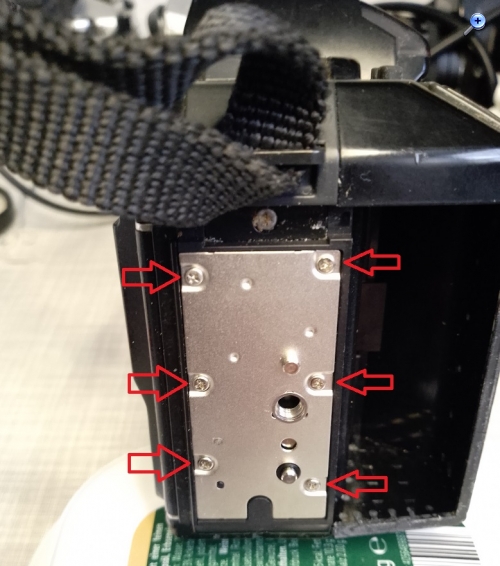

2. Schritt: bei der nun sichtbaren Metallplatte die 6 Schrauben mit einem passenden Kreuzschlitzschraubendreher herausdrehen

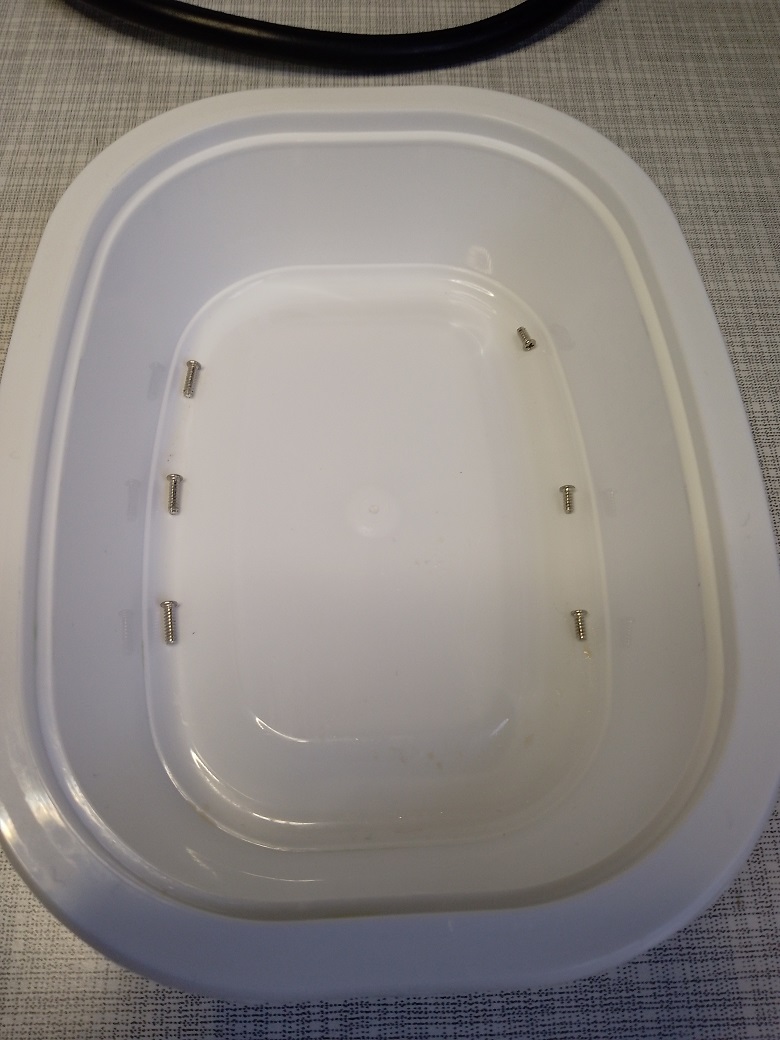

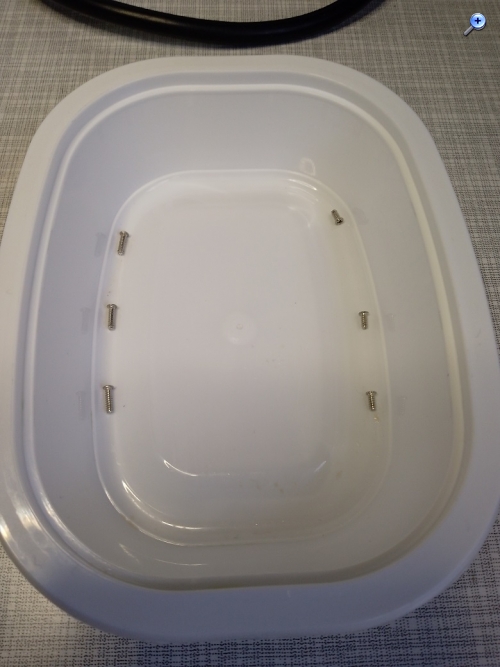

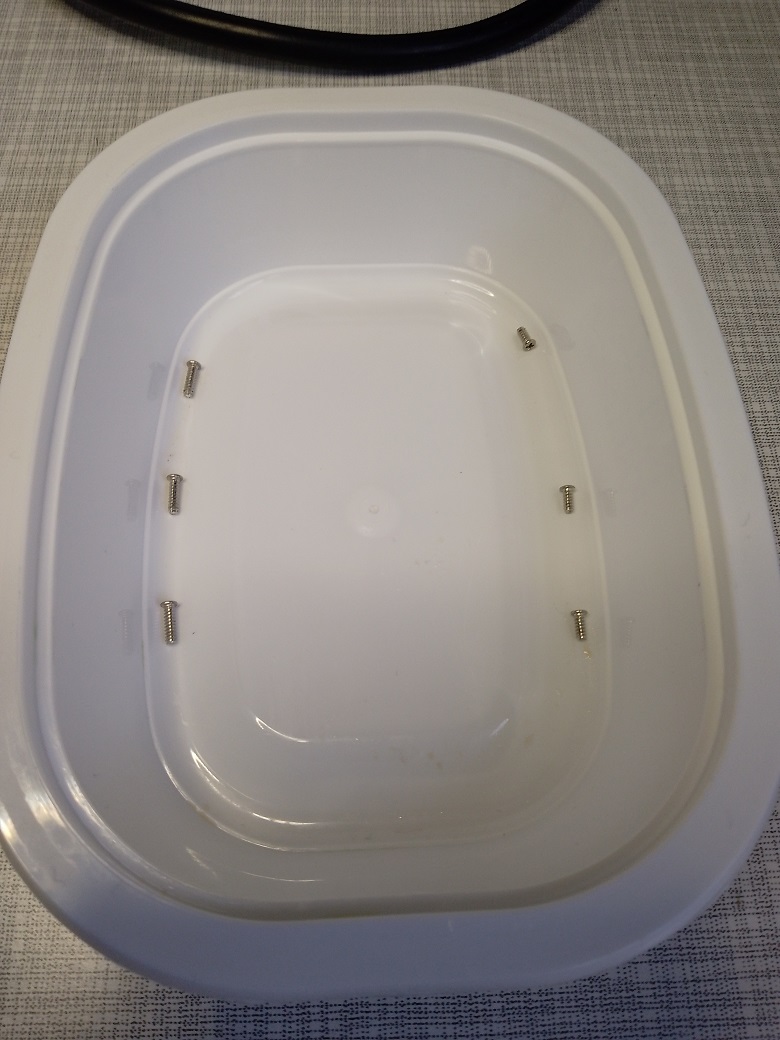

die kürzeren Schrauben zeigen zum Batteriefach, die Längeren zur Kameraaussenseite

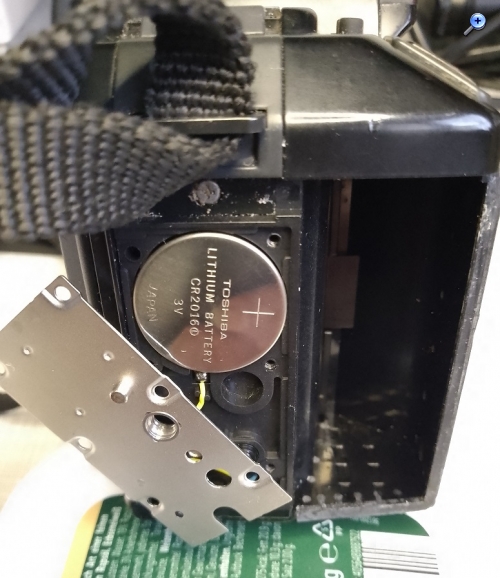

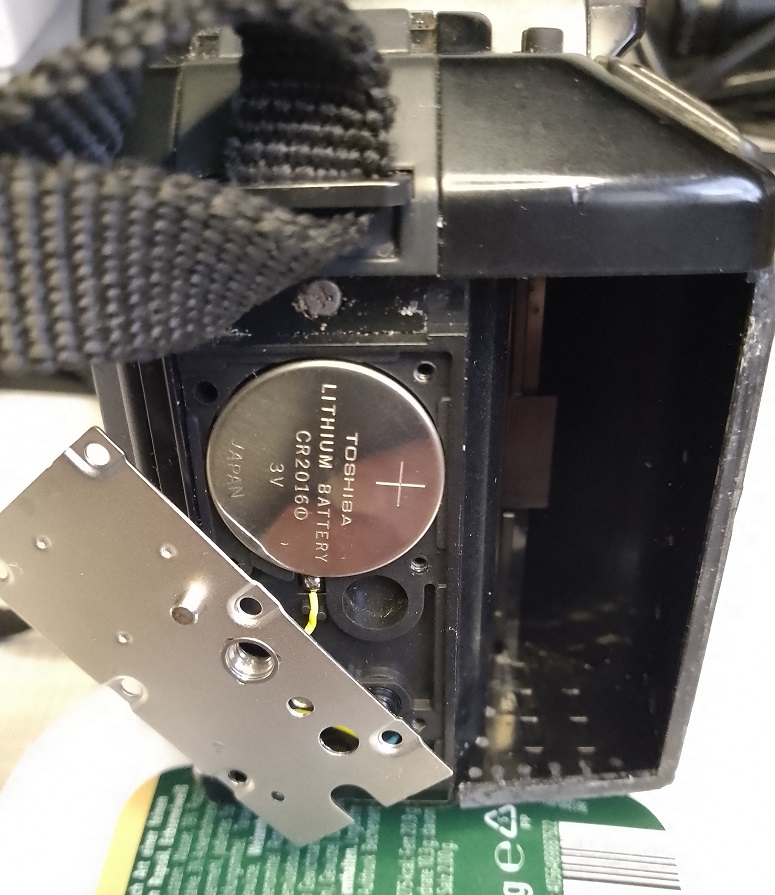

4. Schritt: die Metallplatte nun VORSICHTIG etwas anheben, das angelötete Kabel daran darf nicht abreißen, und die alte Batterie entnehmen (die gezeigte Einbauposition ist FALSCH, der Pluspol muß zur Kamera zeigen!)

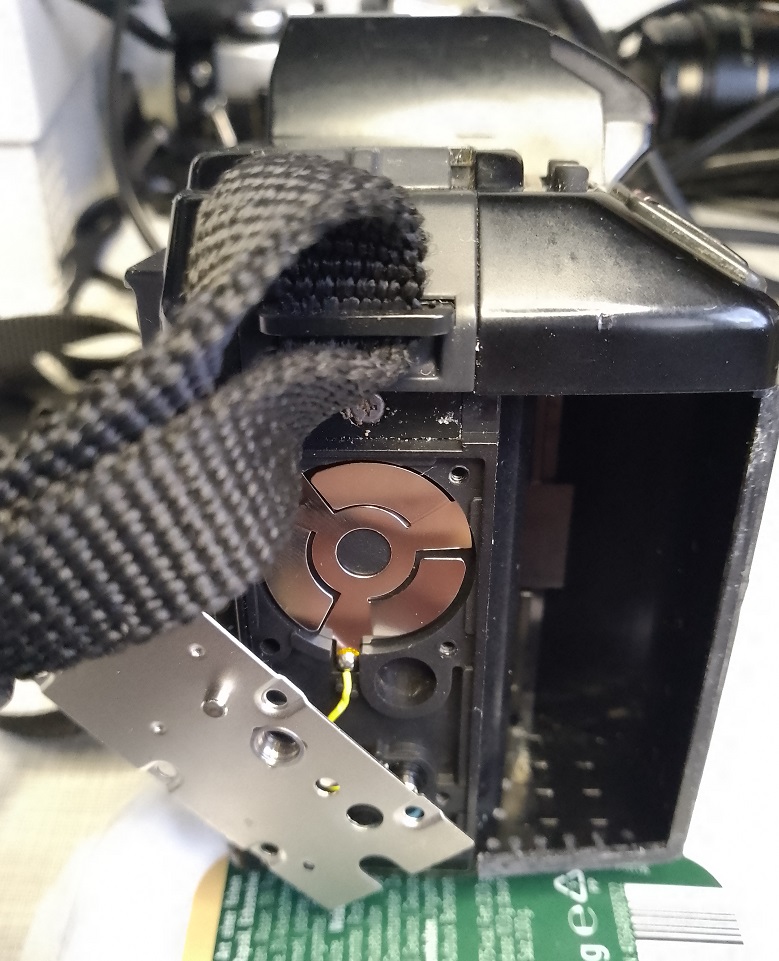

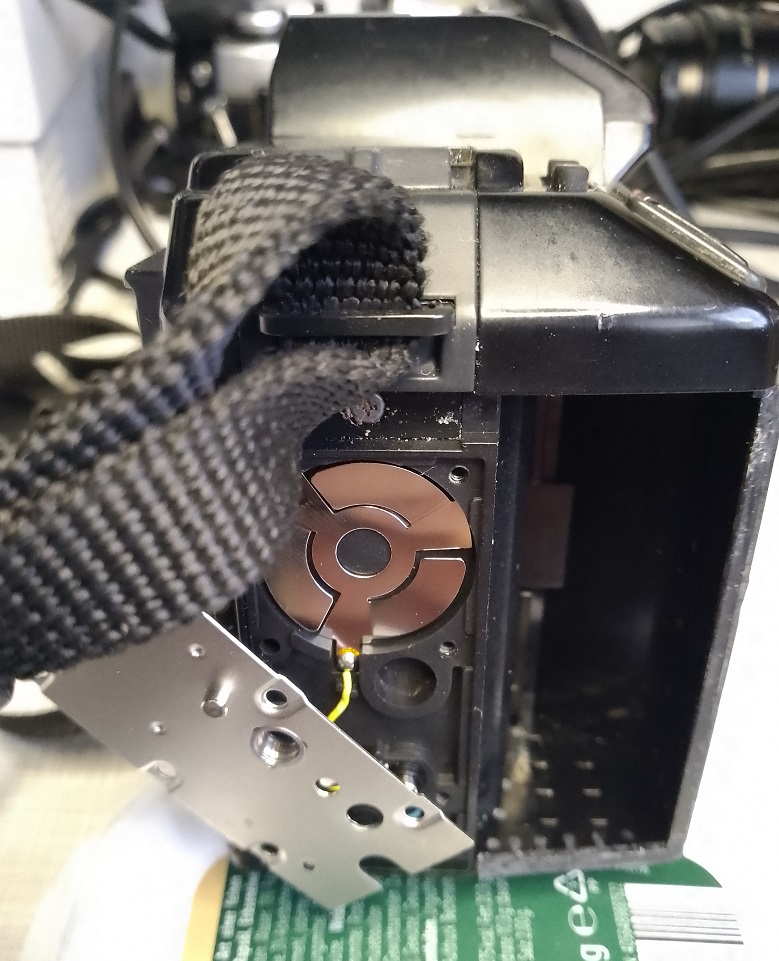

die leere Batteriehalterung
danach die neue Batterie, 3 Volt CR 2016, mit der Schriftseite zur Kamera (+ Pol) einsetzen, die Platte wieder aufsetzen und mit den 6 Schrauben befestigen. Dann noch den Batteriehalter in Position bringen und festschrauben. Fertig!
Hinweis: Wer nun den Wechsel an seiner eigenen Kamera durchführen möchte tut dies ausdrücklich auf EIGENE GEFAHR! Unbedingt das Update im Folgebeitrag unten lesen!!!!!!!!!!!!!!!!!!!!
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Stützbatterie bei der Minolta 5000 AF wechseln (auch bei der Minolta 7000 AF anwendbar)
Update!!!!!
Da sich meine Minolta 5000 AF mit dem gezeigten Batteriewechsel nicht wieder zum Leben erwecken ließ und die zuerst vermutete Qualität der 4 AAA Batterien (vom Discounter) nicht die Fehlerquelle darstellte, habe ich mich im Internet nach weiteren Fehlerquellen umgesehen.
Folgender Fehler ist mir unterlaufen: Die Stützbatterie ist mit dem Pluspol zur Kamera hin einzusetzen, der Minuspol muß sichtbar sein (warum meine Minolta 7000 AF mit der falschen Polarität trotzdem funktioniert ist mir derzeit noch ein Rätsel).

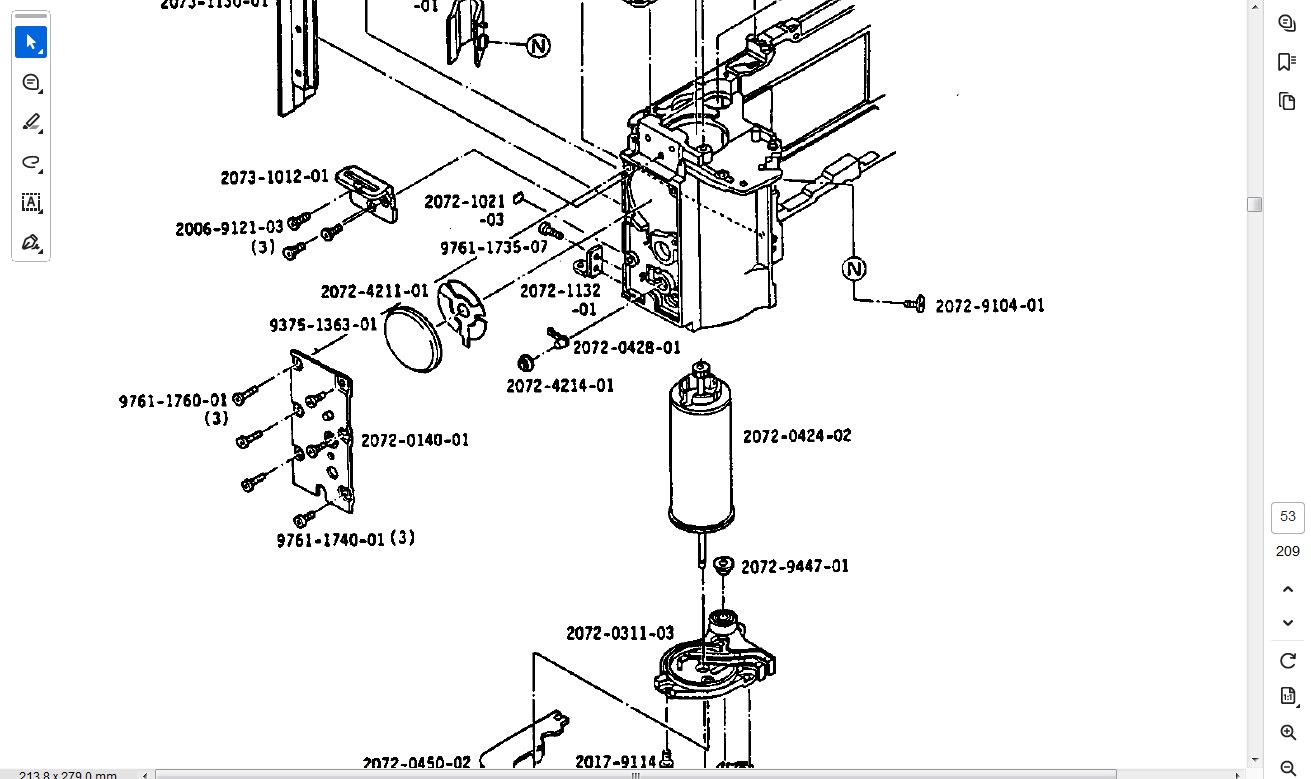

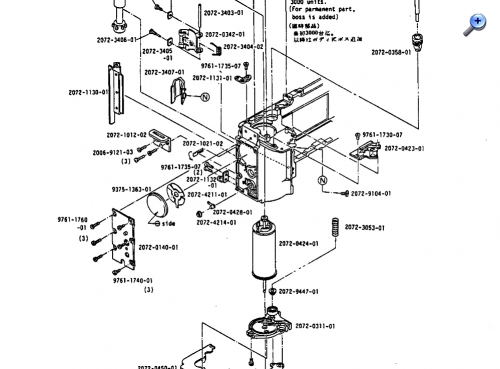

In der, leicht im Netz zu findenden, Reparaturanleitung ist die richtige Einbaurichtung auf Seite 53 zu sehen:
(Bildzitat)

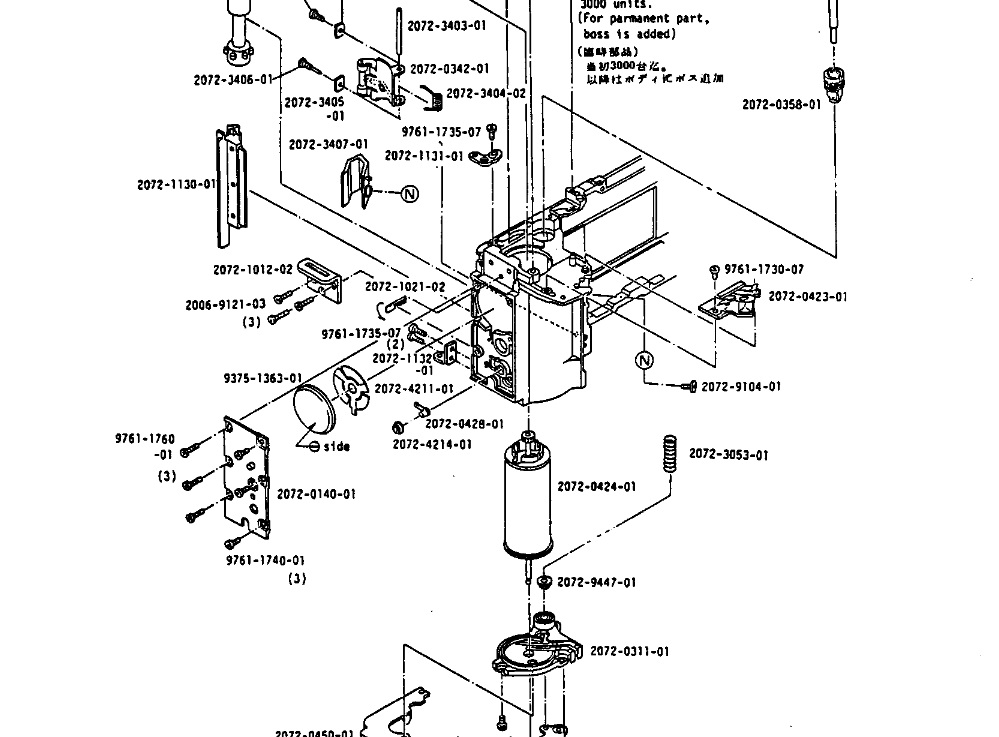

In der Anleitung zur 7000 AF wird dies sogar noch deutlicher
(Bildzitat) Seite 57
Hier ist eindeutig zu sehen, dass der Minuspol zur Abdeckplatte zu zeigen hat.
Nach erfolgter Korrektur der Einbaurichtung funktioniert die 5000 AF wieder ohne Probleme (der Vorbesitzer hatte die Batterie ebenfalls falsch eingebaut und daraufhin die Kamera als "defekt" angeboten).
-------------------------------------------------- Mit besten Grüßen aus dem "echten Norden" Andreas
