Sehr geehrte Expertinnen und Experten, hallo in die Runde!
Meine Revue ML hat an der Unterseite 4 Schrauben.
Kann mir zufällig jemand die Größe (Durchmesser, Länge und Gewindeart) dieser Schrauben nennen? Ich habe diese leider verloren und möchte mir gerne Ersatz bestellen.
Vielen Dank!
Revue ML. Jobo Tank. Meteor Vergrößerungsapparat. Alles schon etwas älter...
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
es gibt im Forum einen Nutzer, der die Revue ML vorgestellt hat: Nutzer Torfmauke. Er ist aber nur selten im Forum. Ich schreibe ihm eine Mail in sein Forum-Postfach. Vielleicht antwortet er.
an einer meiner Prakticas hab ich mal eine der vier Bodenschrauben entfernt, die hatte ein Durchmesser von 1,28 mm, vermutlich M1,3 und einen Kopf, der eher zu seiner M3 Schraube passt. Diese Schrauben wird man nirgendwo (außer vielleicht in einer Kamerawerkstatt) kaufen können. Also Ersatzgehäuse bei eBay beschaffen. Die Prakticas, die auf Revue umgelabelt wurden, sind meist günstiger als die Revue.
Metrische Schrauben mit 1,3 mm sind in laut DIN nicht vorgesehen. lt. Din sind 1,2 und 1,6 mm genormt. Nach DIN sind bei Gewindeschrauben mit Flachkopf/Linsenkopf und Rundkopf der Kopf ein doppel des Duchmessers also bei 1,2 gleich 2,4 mm
Das es wohl nur diese Abmssungen gab möchte ich bestätgen denn ich habe vor einigen Jahren mal bei eine Kamerawerkstatt die Werkzeuge aufgekauft und da gab es nur Gewindebohrer M 1,2 M1,6 sowie M 2,0 und M 2,5 und dann nur die größeren in vollen Schritten.
Nachtrag für mich ist es eigentlich klar das es nur Schrauben nach DIN gab. Ich habe bei meinen Basteleien nie andere Gewinde vorgefunden.

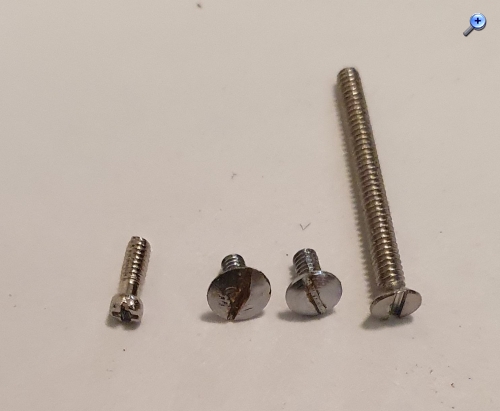

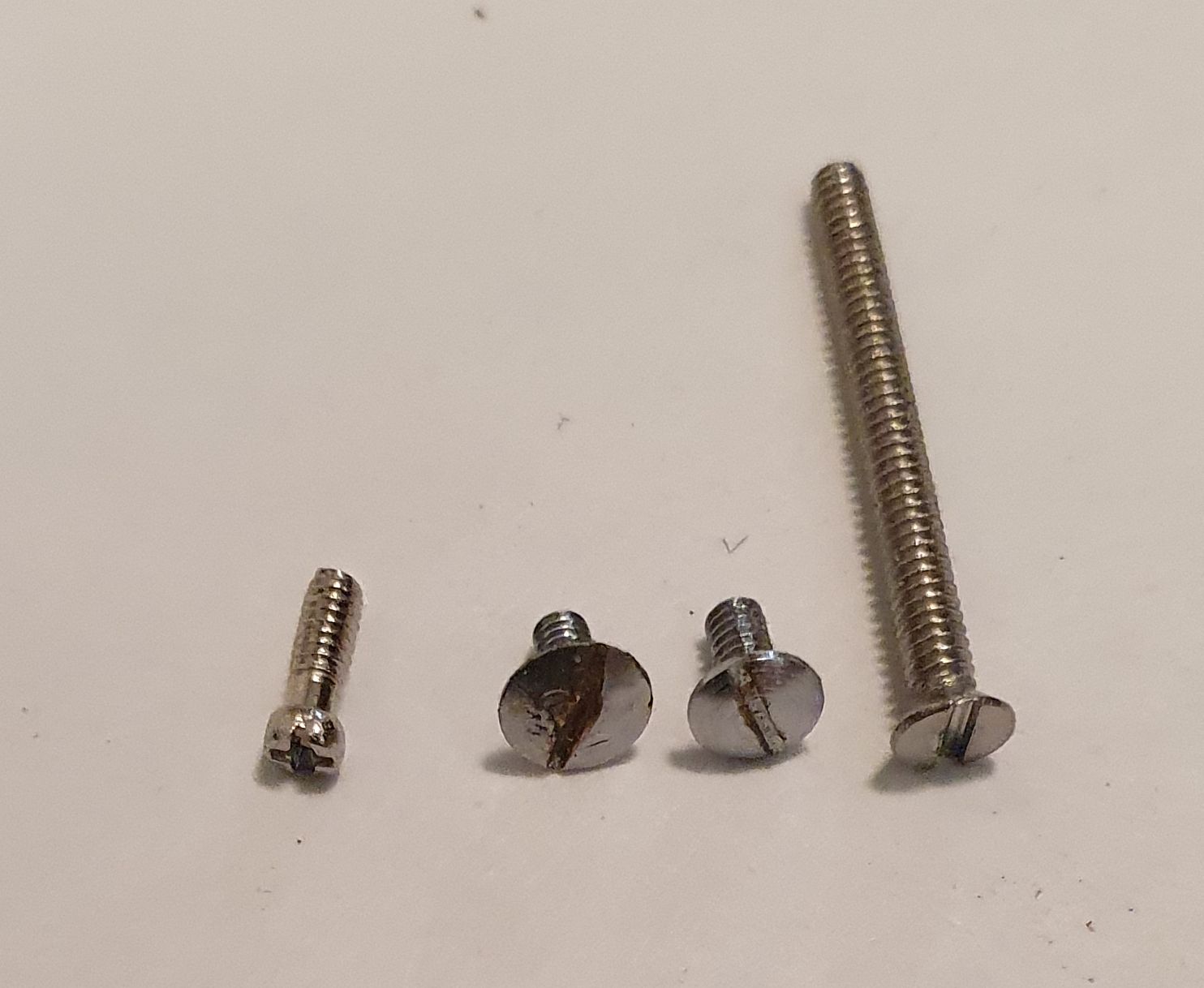

mit der Vergabe des M war ich dann wohl zu schnell – es gibt tatsächlich kein M1,3 nach Deutscher Industrienorm. Was die Köpfe angeht würde ich da aber auch auf keine Norm schwören. Da gibt es alles Mögliche (sieh Bild). Die beiden mittleren Schrauben sind in 1,3 und 1,4 mm von DDR-Kameras (ca. 1970) der Kopf der 1,3 mm Schraube ist deutlich größer als der der 1,4 mm Schraube) die ganz links kommt aus China, 1,4 mm und die rechts (1,4 mm) von einem deutschen Verkäufer. Also mein Fazit: Es wurde offensichtlich alles Mögliche hergestellt – je früher desto kurioser – und da lohnt es sich nicht nach Norm zu suchen sondern einfach nach dem passenden Ersatzteillager im Netzt. Das Deutsche Institut für Normung ist übrigen nur ein eingetragener Verein und wird privatwirtschaftlich organisiert – also keine Gesetzescharakter.
sicher hast du recht und auch ich war zu schnell mit der Aussage Kopf ist gleich doppelter Schaftdurchmesser. Zu meiner Lehrzeit ab 1960 war das aber so und war sogar eine Prüfungsfrage bei der Kaufmannsgehilfenprüfung.
Alle Schrauben die davon abwichen waren Spezialschrauben und nicht nach DIN wie z.B. Buchschauben aber das waren meins Wissens immer Flachkopfschrauen.
Ich habe nie bei einer Pentaconkamera anderes wie Metrisches Gewinde benötigt,
