[ iIa ] Asahiflex - Japans erste SLR. Demontage

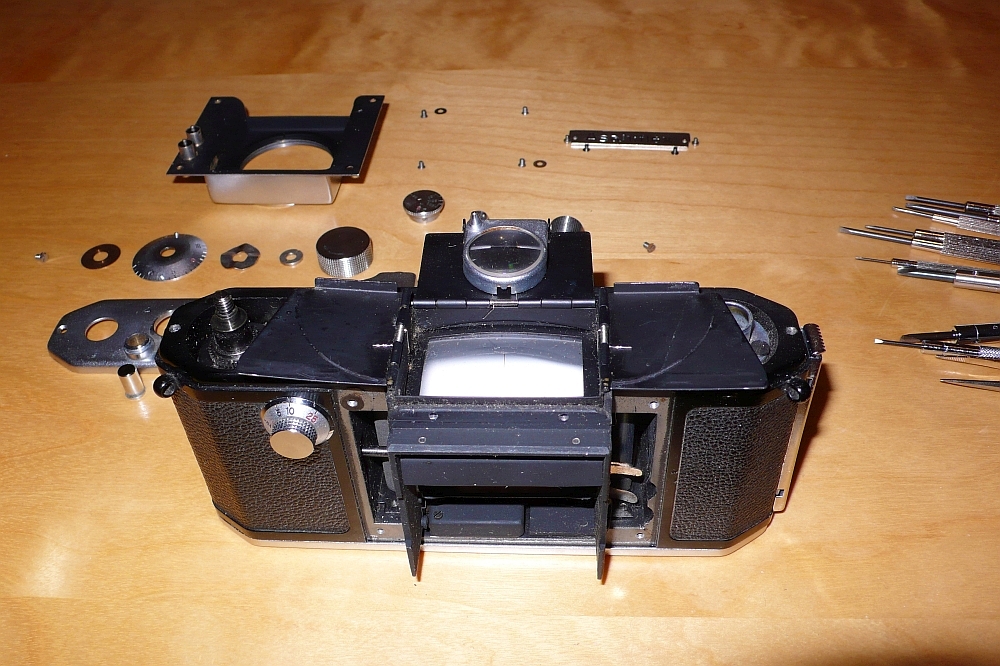

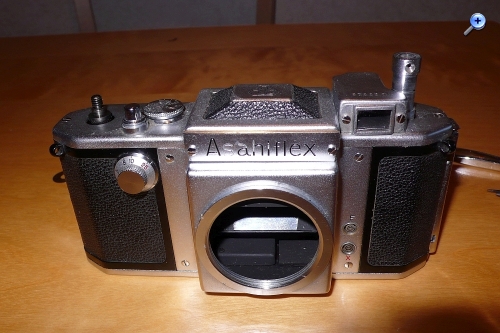

Die Einführung dieser schönen KB-SLR, die stilistische Merkmale der Praktiflex und der Leica aufweist, erfolgte 1952.
Asahiflex I (1952–1953)
Asahiflex IA (1953–1954) Nach dem Loslassen des Auslösers klappt der Spiegel wieder nach unten.

Asahiflex IIB (1954–1956) Mit "echtem" Rückschwingspiegel!
Asahiflex IIA (1955–1957) Zusätzlich mit langen Zeiten.

Angeblich handelt es sich bei beiden Konstruktionen um (gekaufte) Patente von Orion Seiki (Später Miranda).



Datei-Anhänge
P1640469.jpg P1640469.jpg (28x)

Mime-Type: image/jpeg, 815 kB

P1640449.jpg P1640449.jpg (30x)

Mime-Type: image/jpeg, 776 kB


Hinweise:

---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.

---> Urheberrechte 2: Nur selbst aufgenommene Fotos hochladen. Keine Fotos auf und in fremden Grundstücken.

---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauer Quellenangabe.

---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung (DSGVO) erkennbar oder zuordenbar sind !

---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gezählt.


04.10.21 15:21
mazdaro

BZF-Meister

04.10.21 15:21
mazdaro

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

Hallo zusammen,

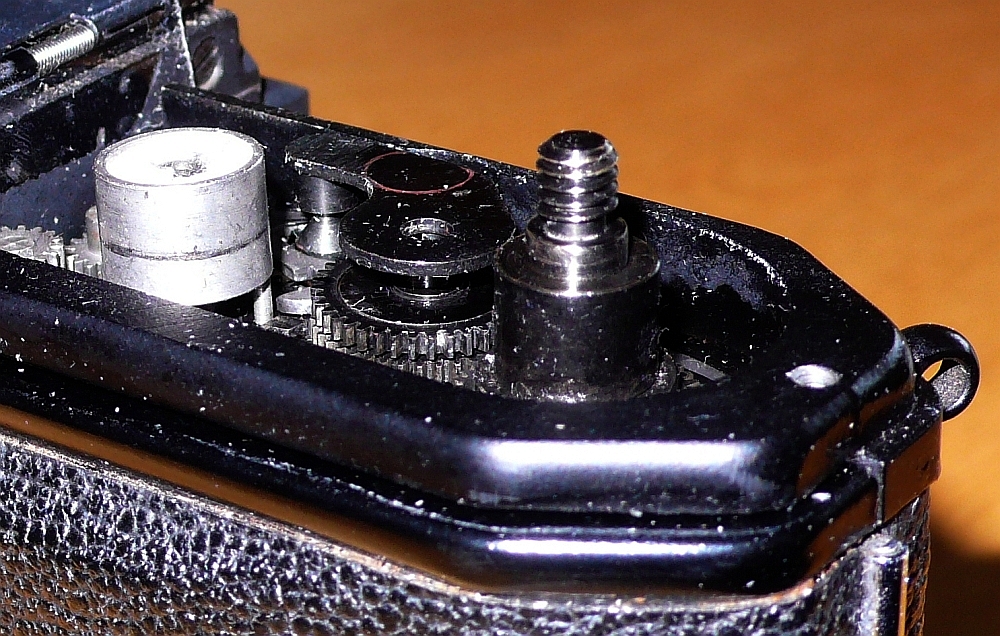

anders als bei Leitz (Drei-Trommeln-Konzept) setzte man bei Asahi auf das "Vier-Trommeln-Konzept". Wenn man den Auslöser drückt, klappt zuerst der Spiegel nach oben und erst danach öffnet sich der Verschluss. Um diese Reihenfolge strikt einzuhalten, wird der erste Vorhang durch den Spiegel ausgelöst.




























Gruß Roland

Datei-Anhänge
P1610514.jpg P1610514.jpg (18x)

Mime-Type: image/jpeg, 553 kB

P1610517.jpg P1610517.jpg (16x)

Mime-Type: image/jpeg, 568 kB

P1610530.jpg P1610530.jpg (16x)

Mime-Type: image/jpeg, 567 kB

P1610537.jpg P1610537.jpg (14x)

Mime-Type: image/jpeg, 560 kB

P1610563.jpg P1610563.jpg (14x)

Mime-Type: image/jpeg, 610 kB

P1610730.jpg P1610730.jpg (14x)

Mime-Type: image/jpeg, 546 kB

P1610735.jpg P1610735.jpg (14x)

Mime-Type: image/jpeg, 482 kB

P1610737.jpg P1610737.jpg (13x)

Mime-Type: image/jpeg, 484 kB

P1610738.jpg P1610738.jpg (18x)

Mime-Type: image/jpeg, 552 kB

P1610759.jpg P1610759.jpg (15x)

Mime-Type: image/jpeg, 568 kB

P1610767.jpg P1610767.jpg (17x)

Mime-Type: image/jpeg, 1.024 kB

P1610784.jpg P1610784.jpg (14x)

Mime-Type: image/jpeg, 610 kB

P1610792.jpg P1610792.jpg (20x)

Mime-Type: image/jpeg, 547 kB

04.10.21 19:38
Blende-11

BZF-Meister

04.10.21 19:38
Blende-11

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

Hey Roland

Eine gute Fotostrecke. Mir fällt auf dass bei Foto zehn und elf eine weiss graue Masse um die Achse liegt. Ist das nur während der Reparatur?

lg Peter

04.10.21 20:03
mazdaro

BZF-Meister

04.10.21 20:03
mazdaro

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

Hallo Peter,

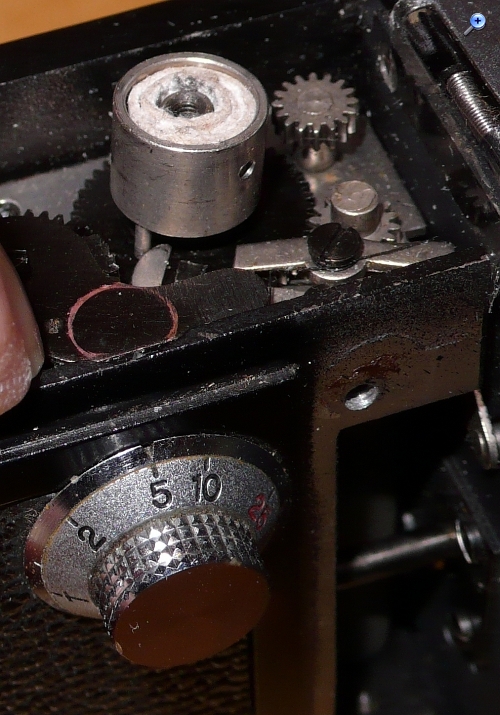

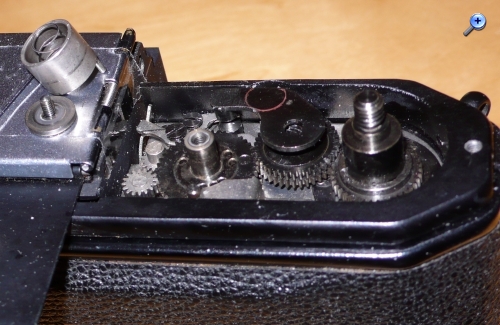

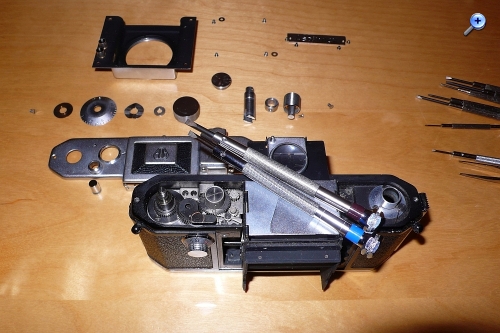

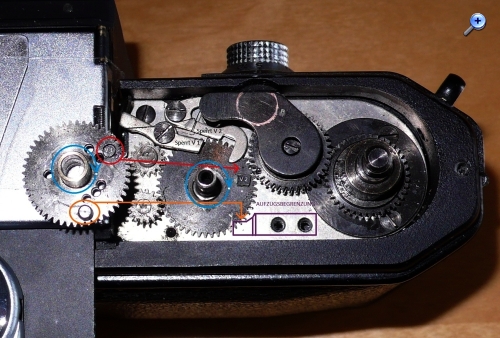

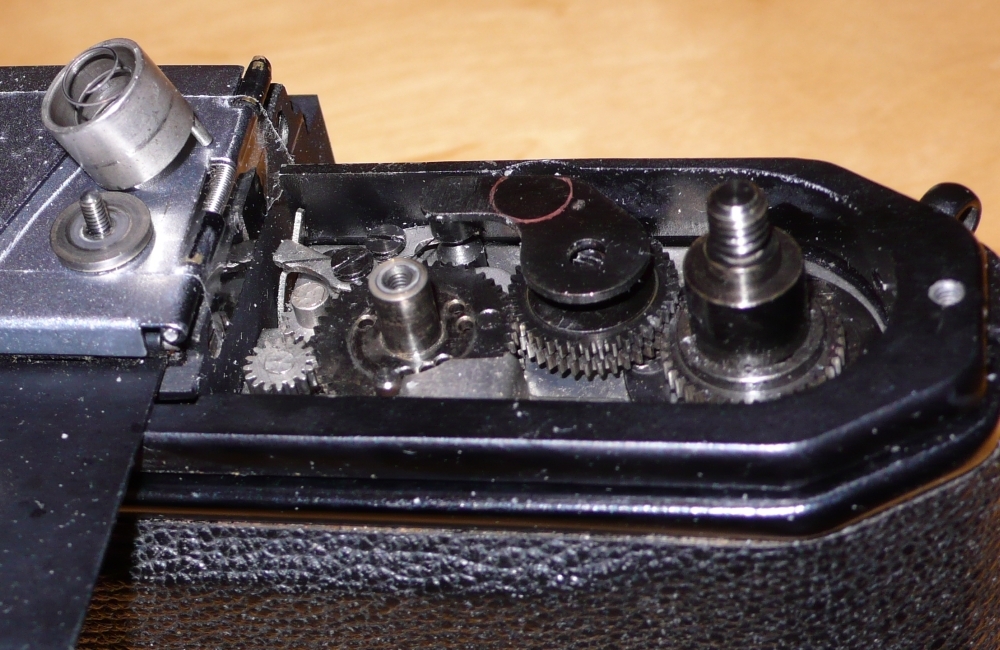

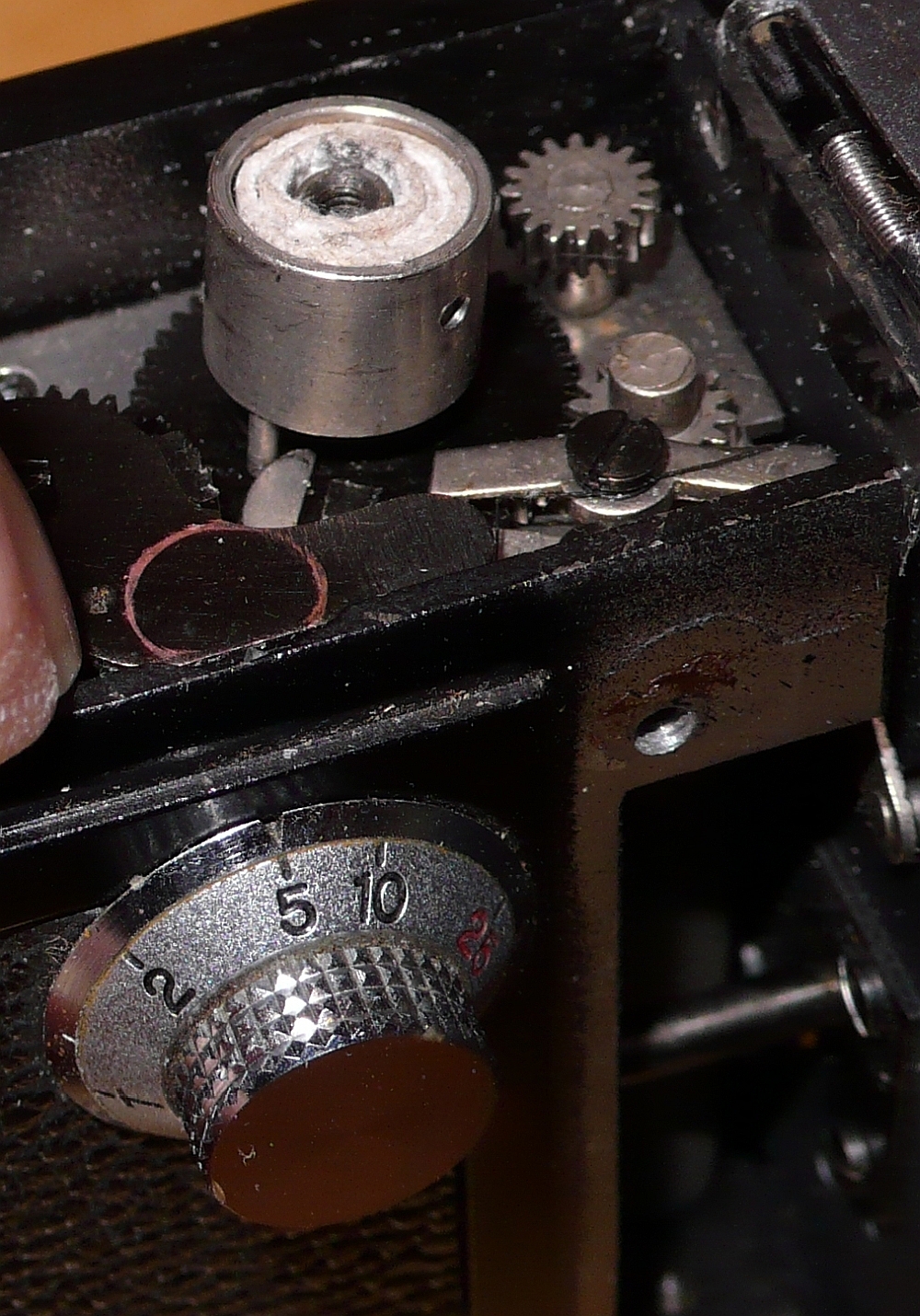

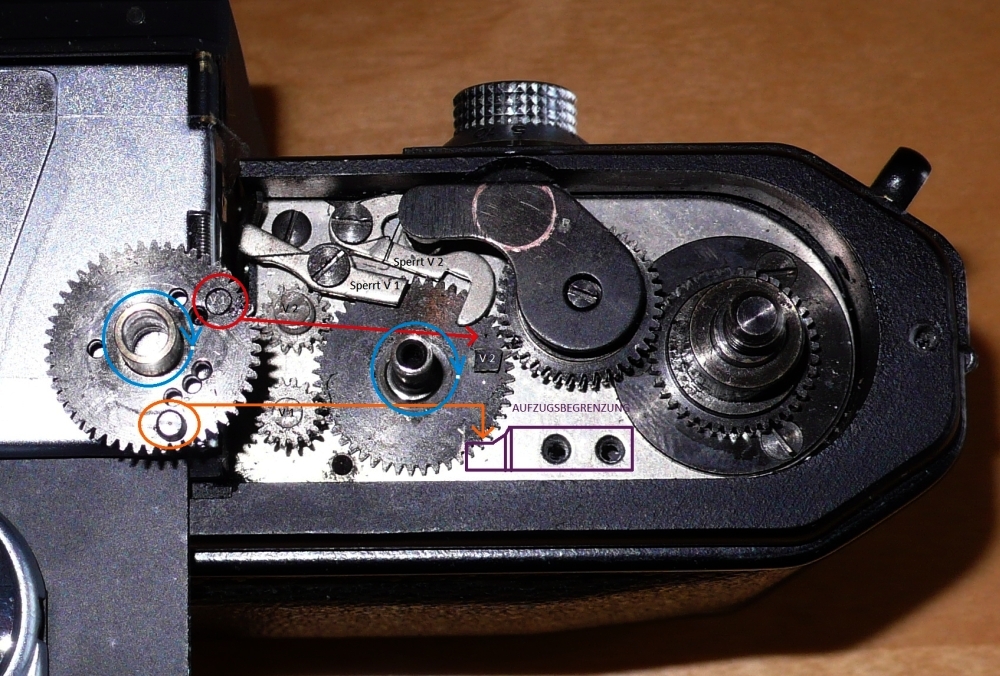

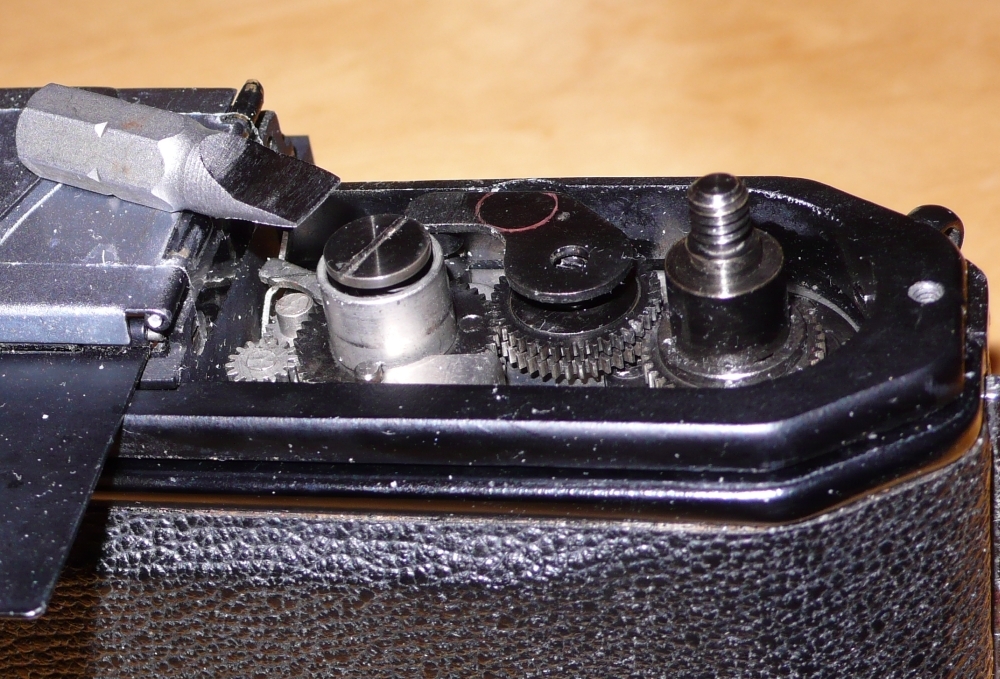

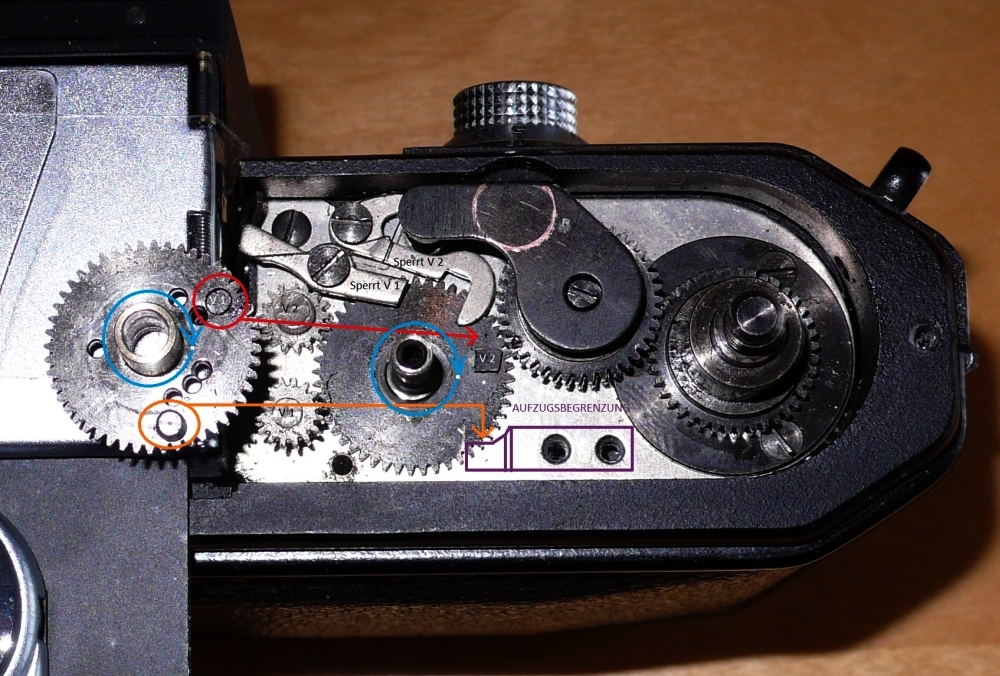

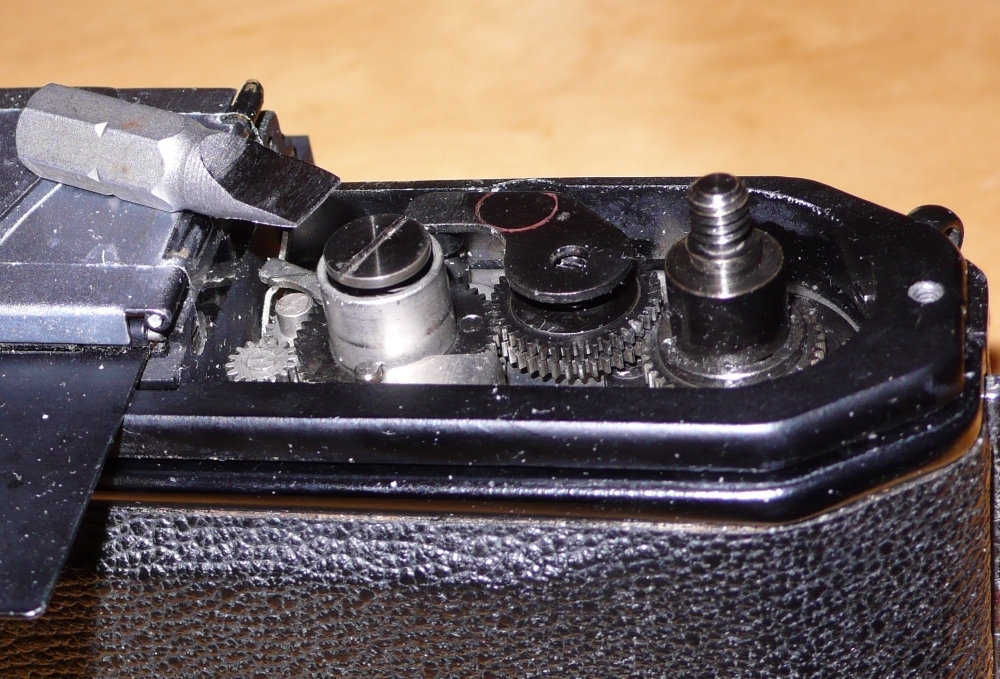

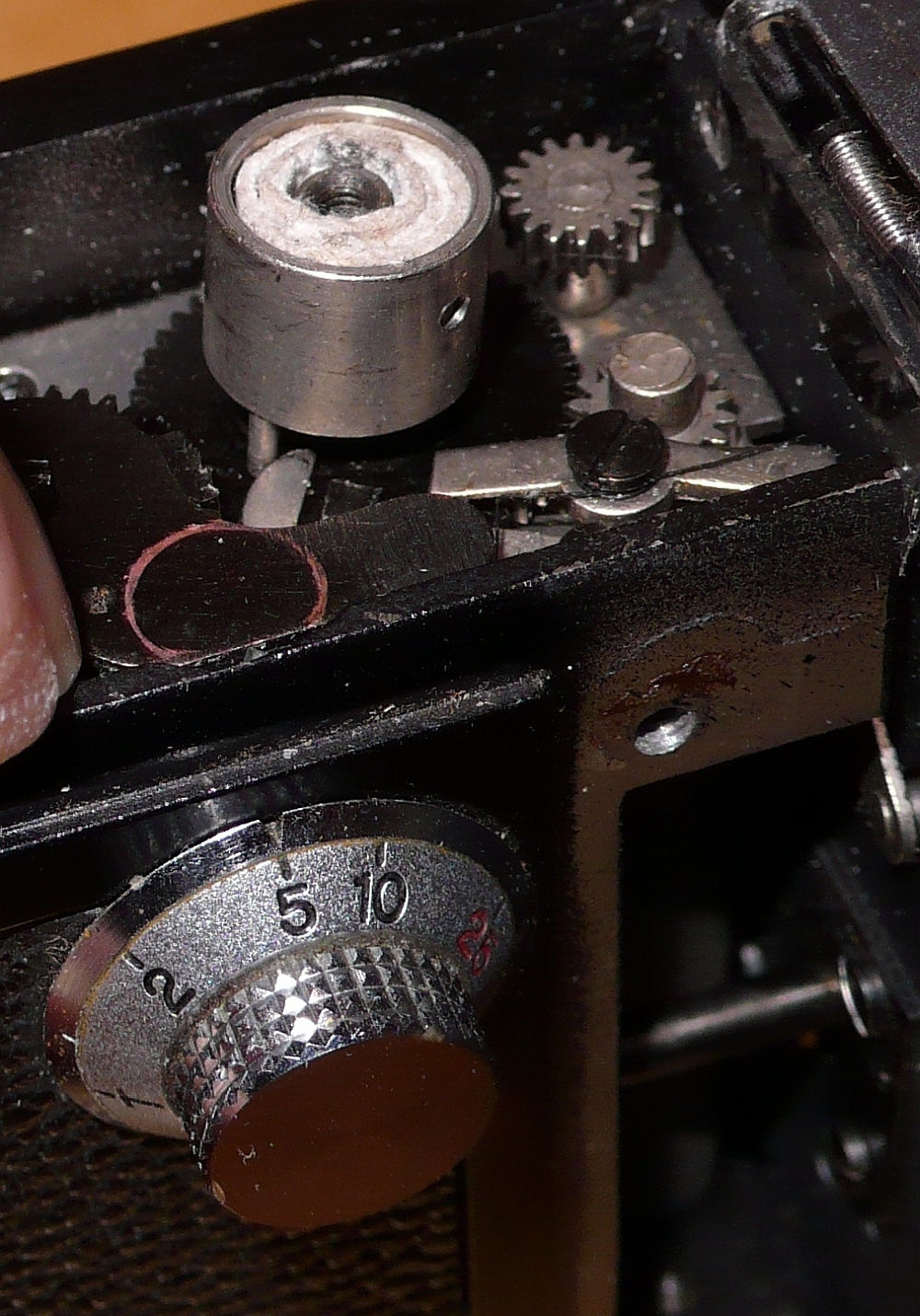

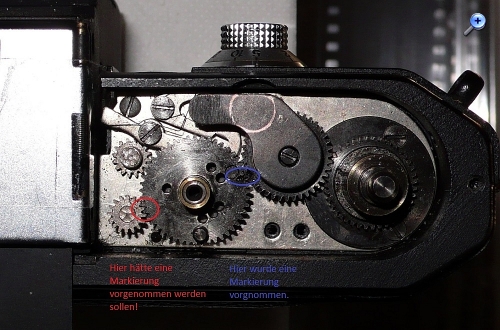

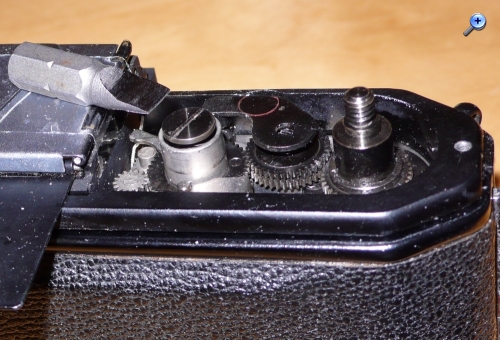

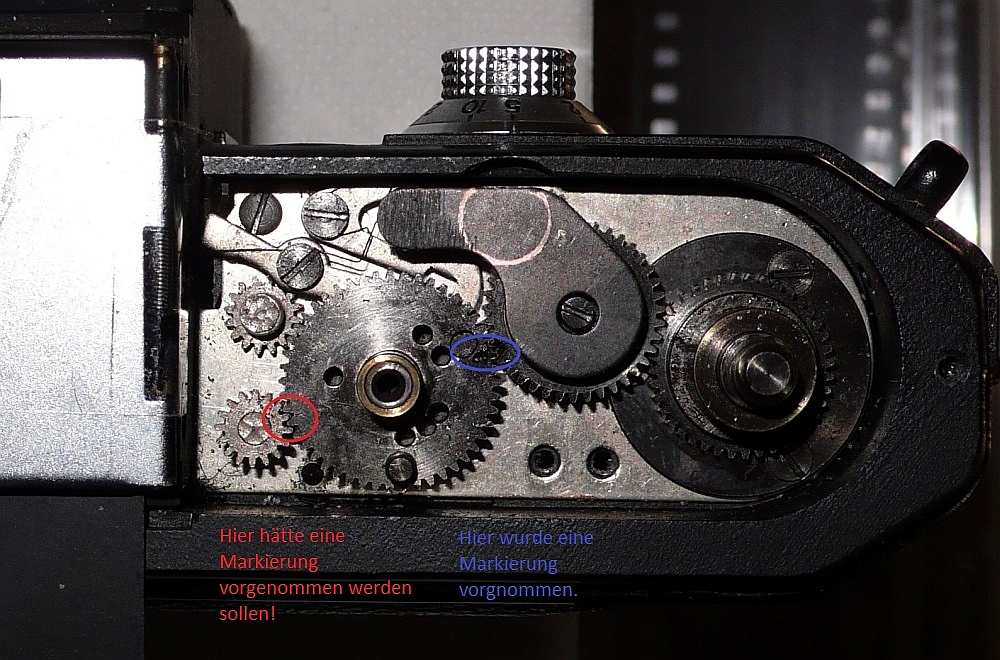

das, was Du anspricht, ist eine "Pappschnecke", die ich um die Achse gewickelt habe, damit die Hülse mit dem Stift gerade steht. So sieht man schön, wie der rotierende Stift auf die Sperrklinke auftrifft und diese dann nach außen schleudert, um V 2 freizugeben.


Gruß Roland

04.10.21 21:00
mazdaro

BZF-Meister

04.10.21 21:00
mazdaro

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

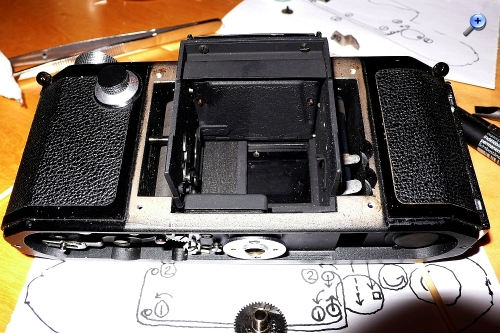

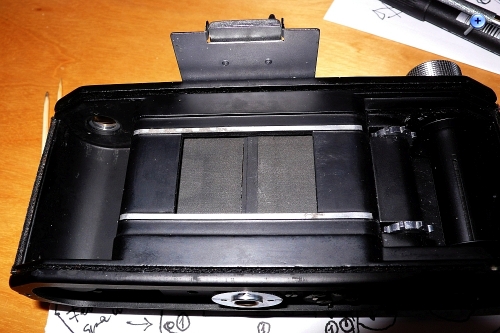

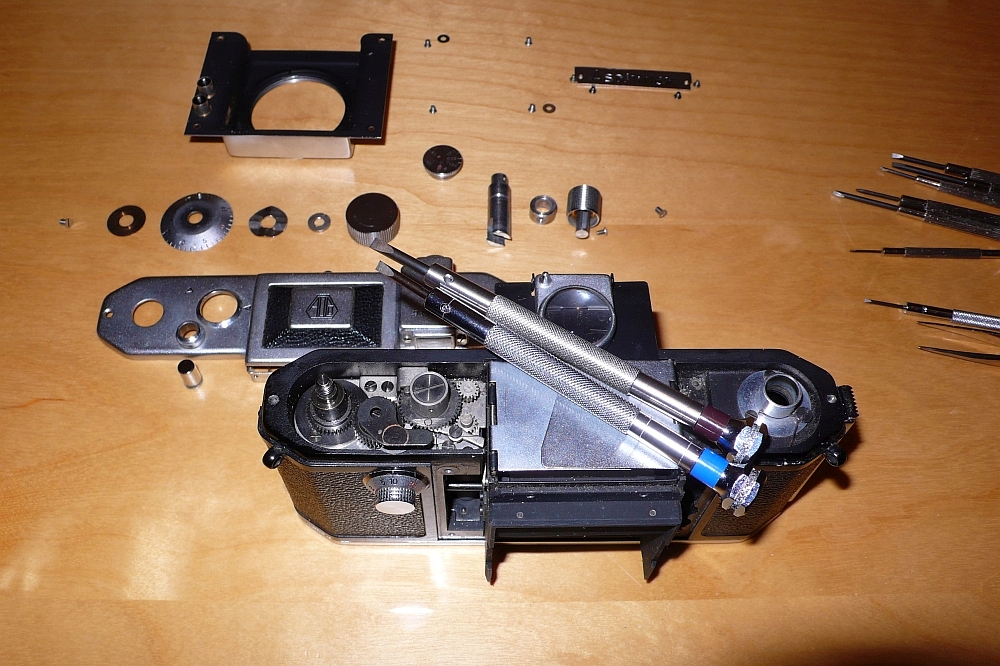

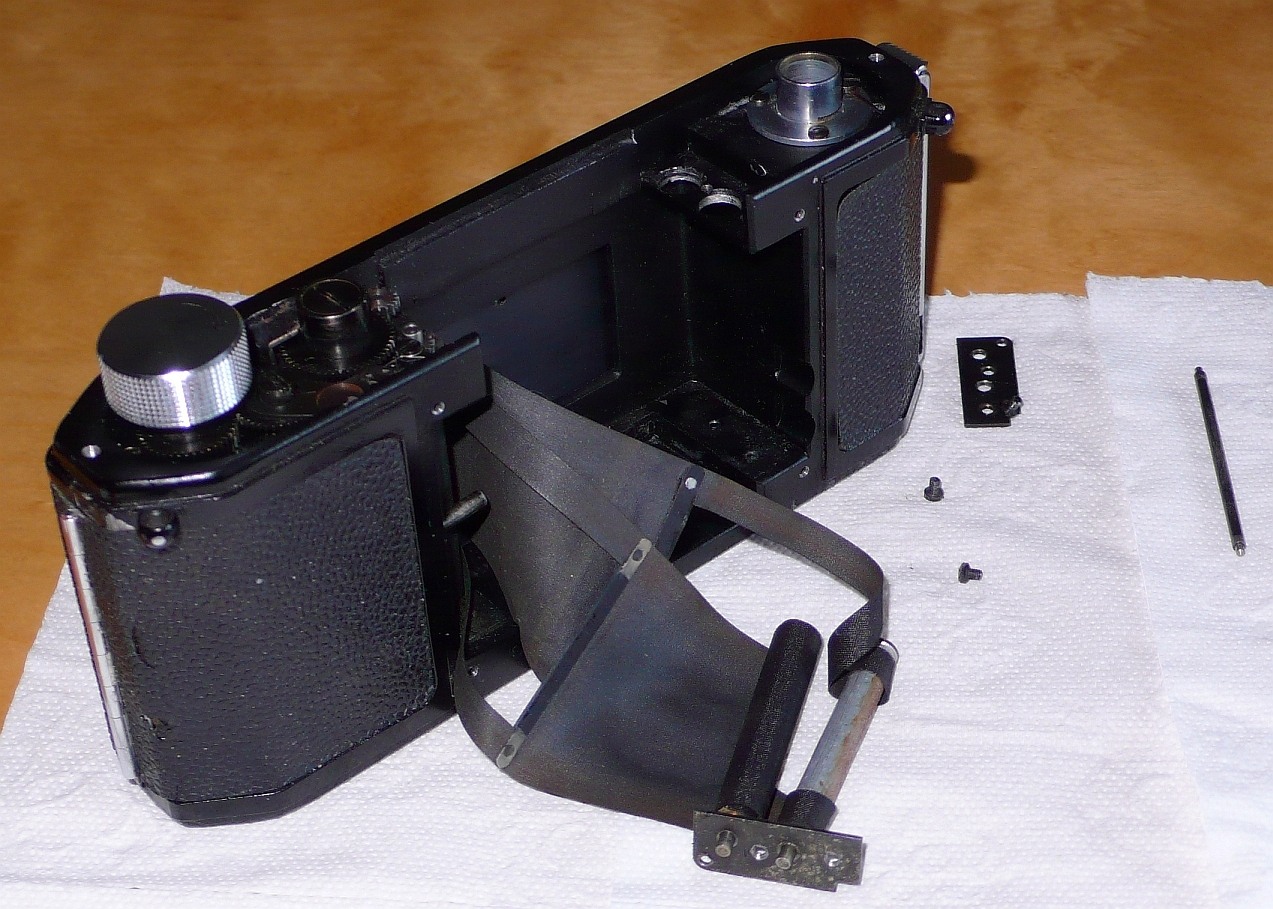

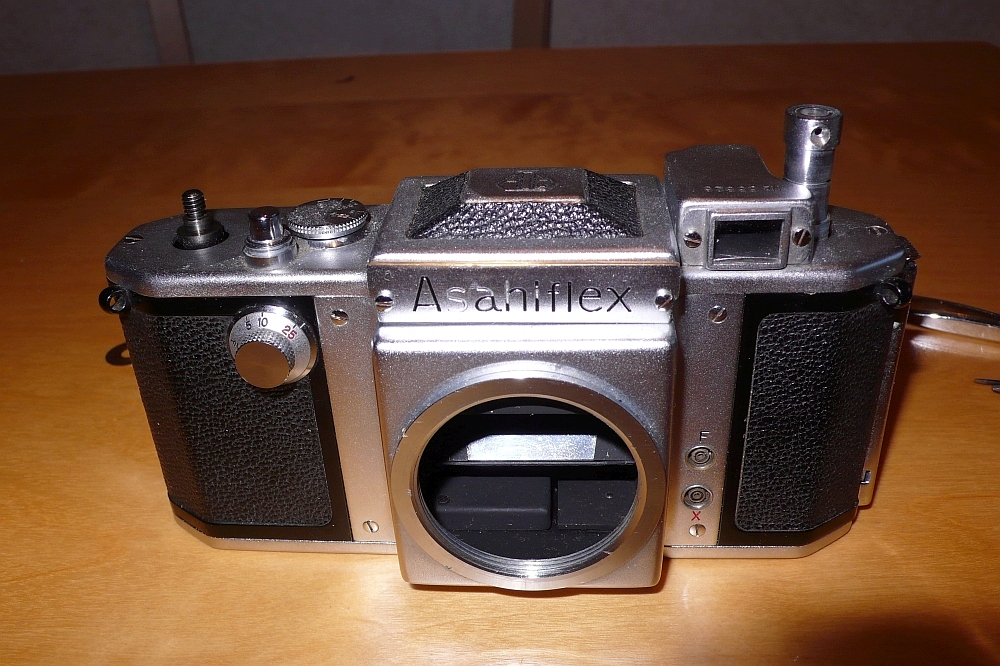

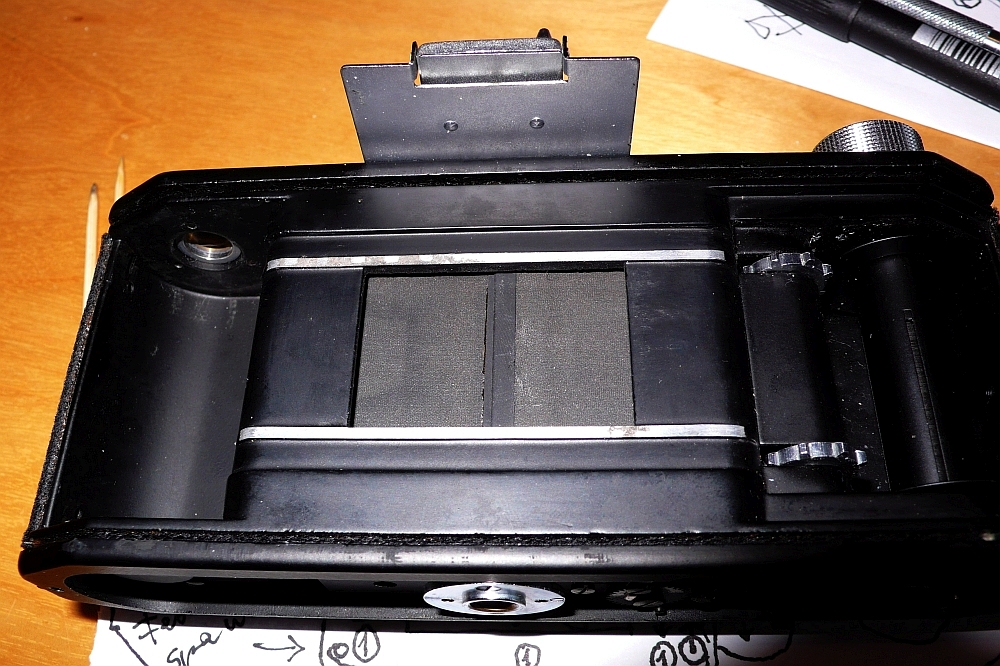

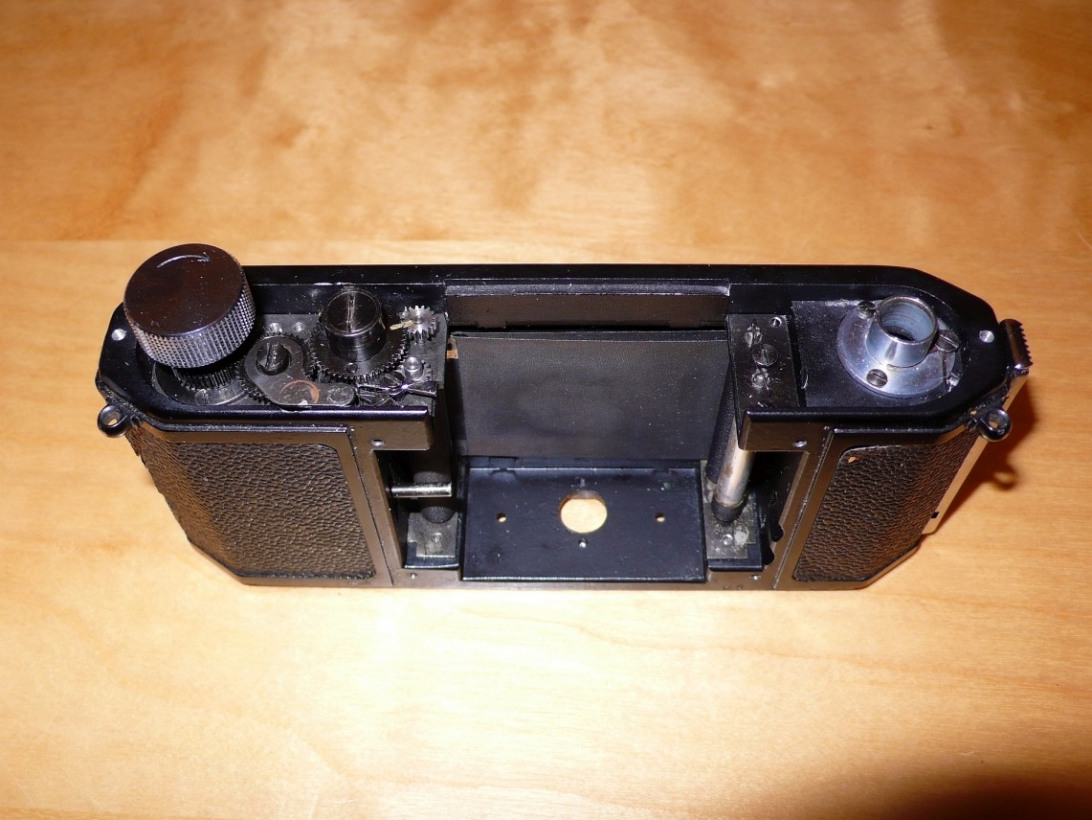

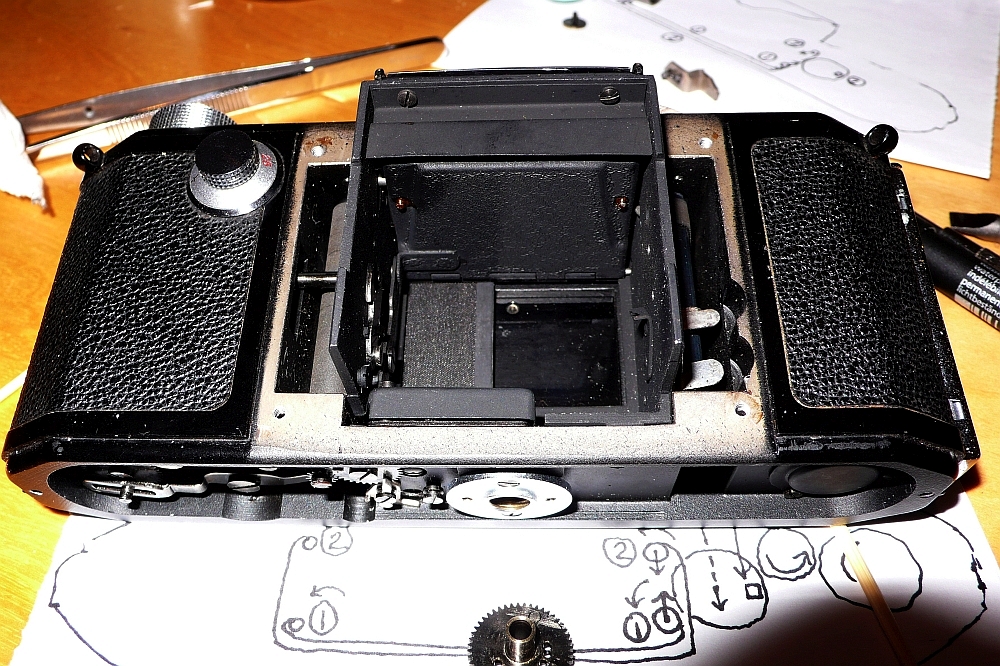

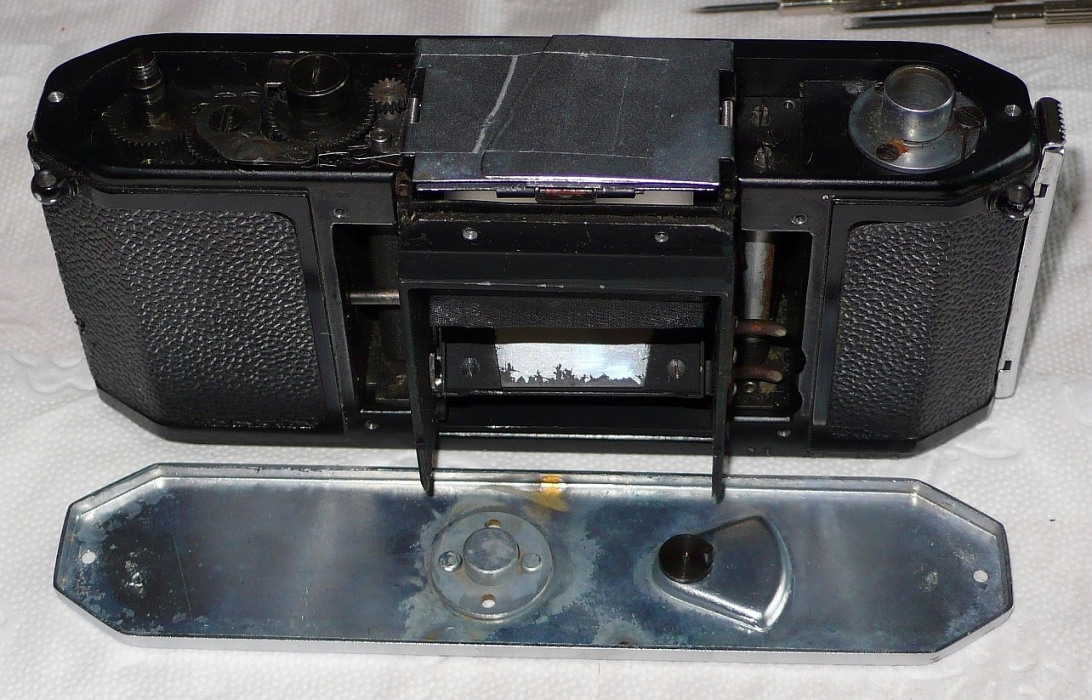

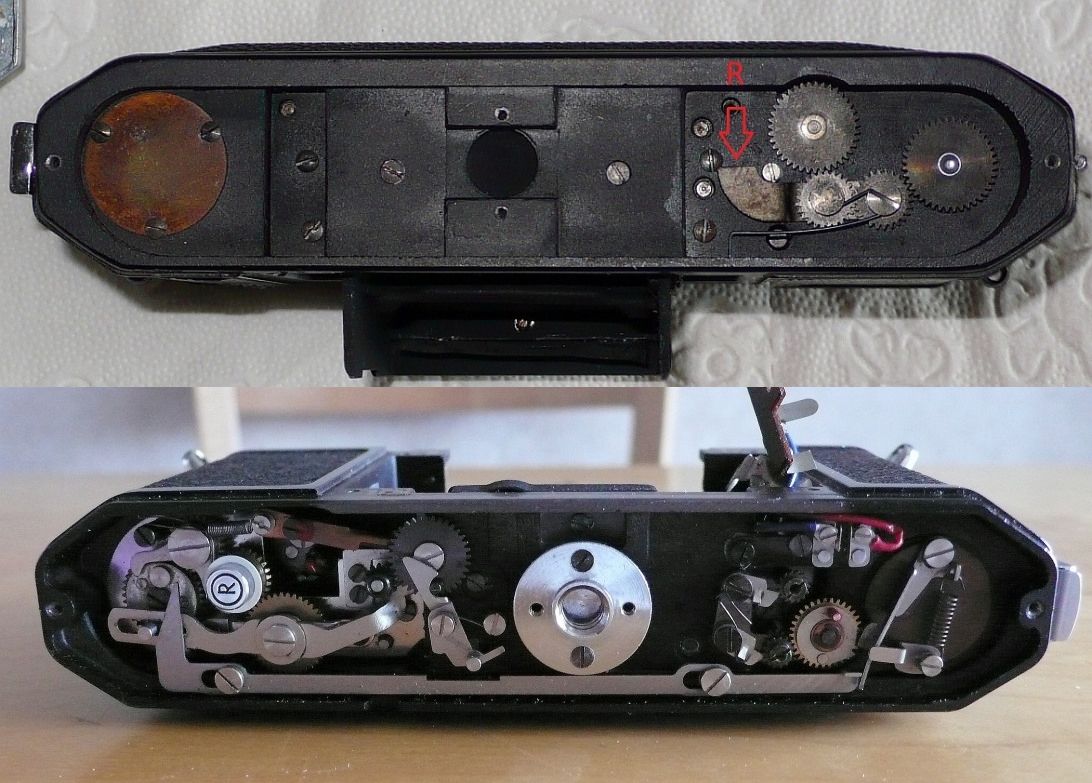

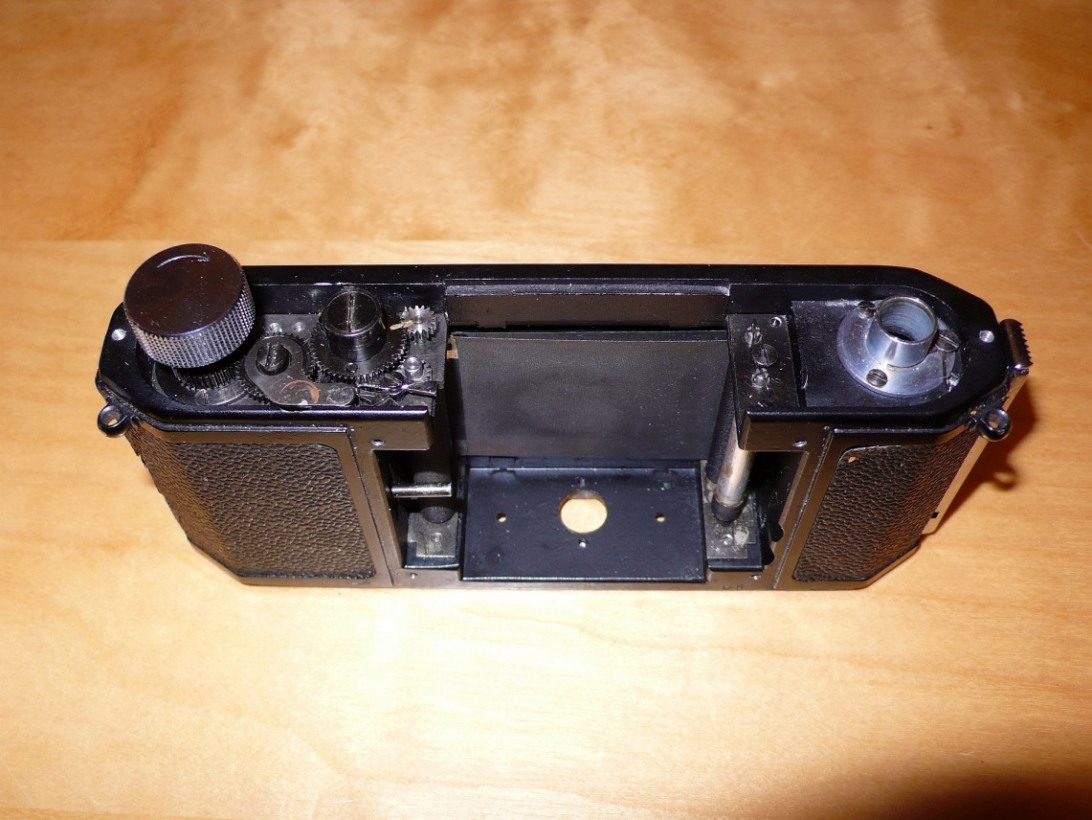

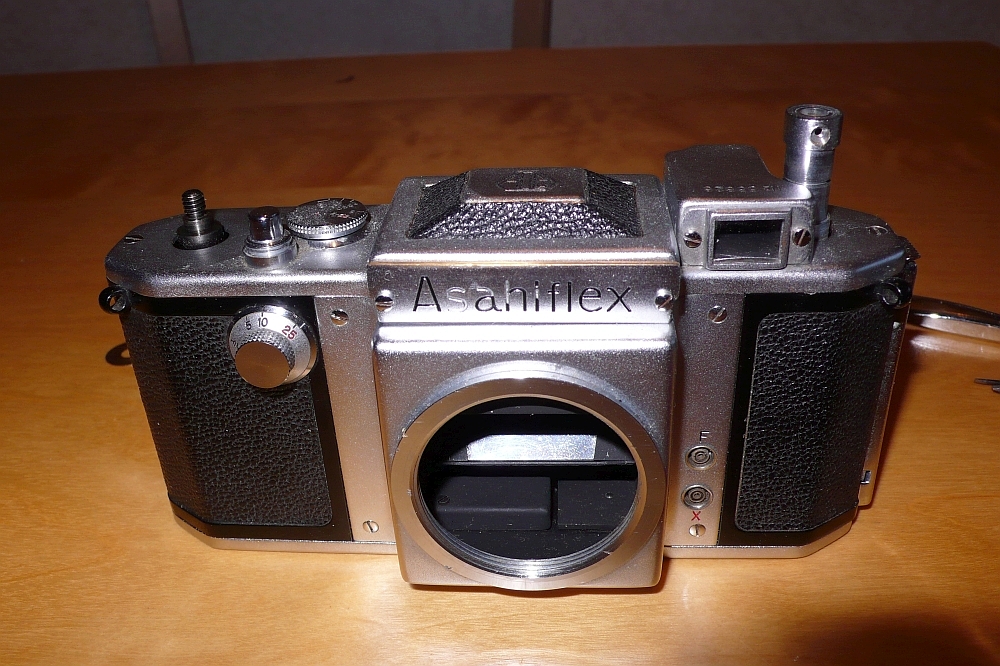

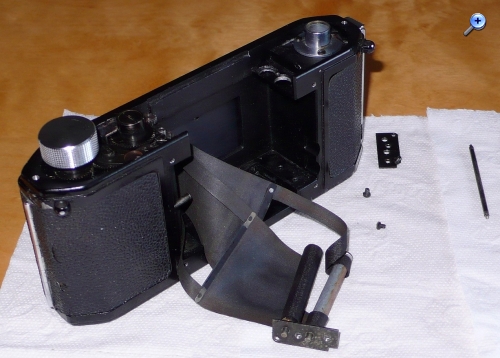

Die frühen Modelle 1 und 1A - hier zu sehen - sind sehr einfach aufgebaut. Der Spiegelkasten wurde ausgebaut.





Datei-Anhänge
2.jpg 2.jpg (18x)

Mime-Type: image/jpeg, 254 kB

3.jpg 3.jpg (18x)

Mime-Type: image/jpeg, 211 kB

4.jpg 4.jpg (20x)

Mime-Type: image/jpeg, 309 kB

04.10.21 21:21
mazdaro

BZF-Meister

04.10.21 21:21
mazdaro

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

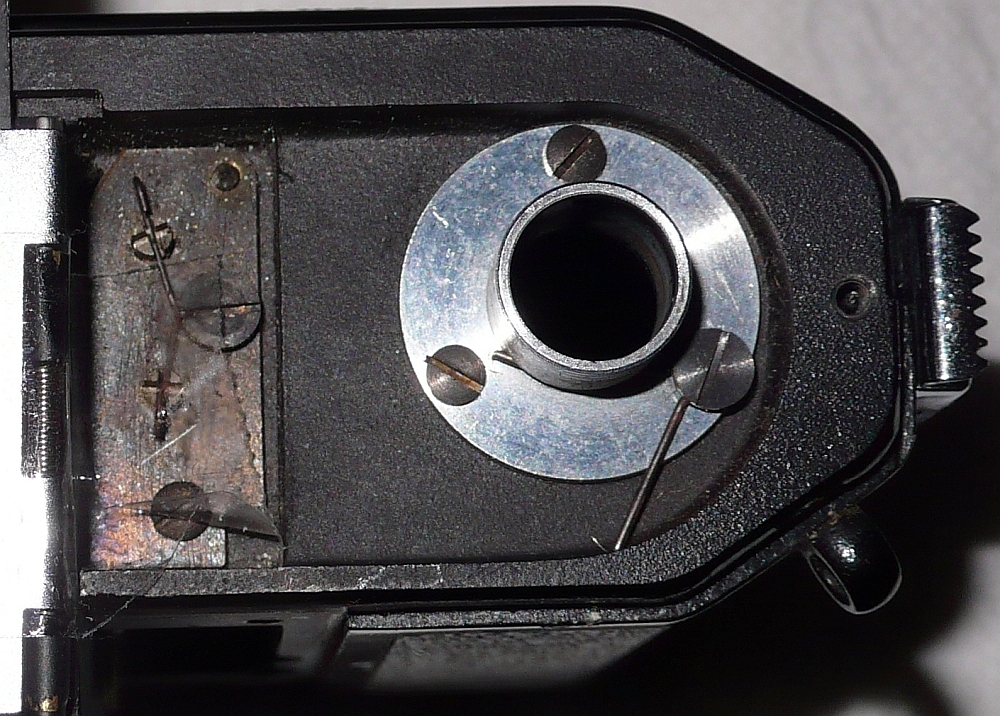

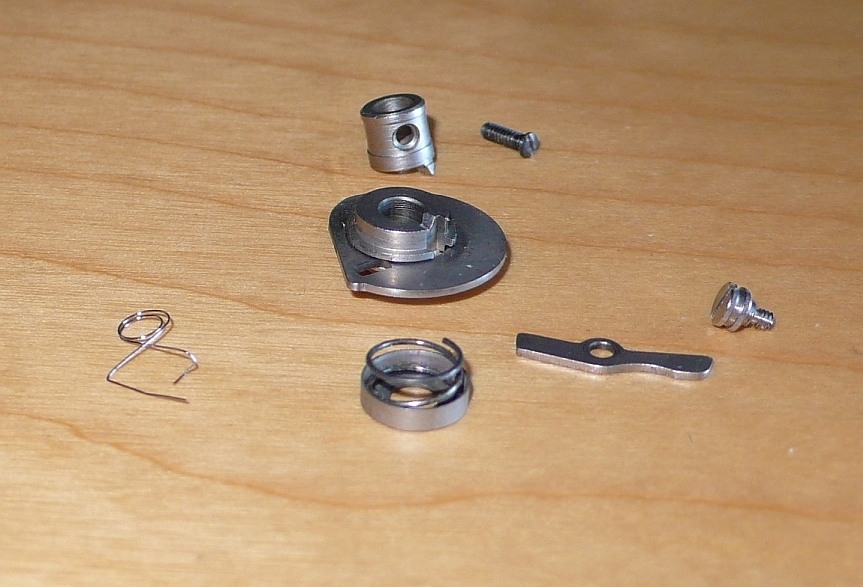

Am ersten Bild links ist eine jener Federn zu sehen, vor deren Ausbau bereits gewarnt wurde: springen weit und nix mehr finden.

Eine Asahi Pentax sieht schon deutlich komplizierter aus.

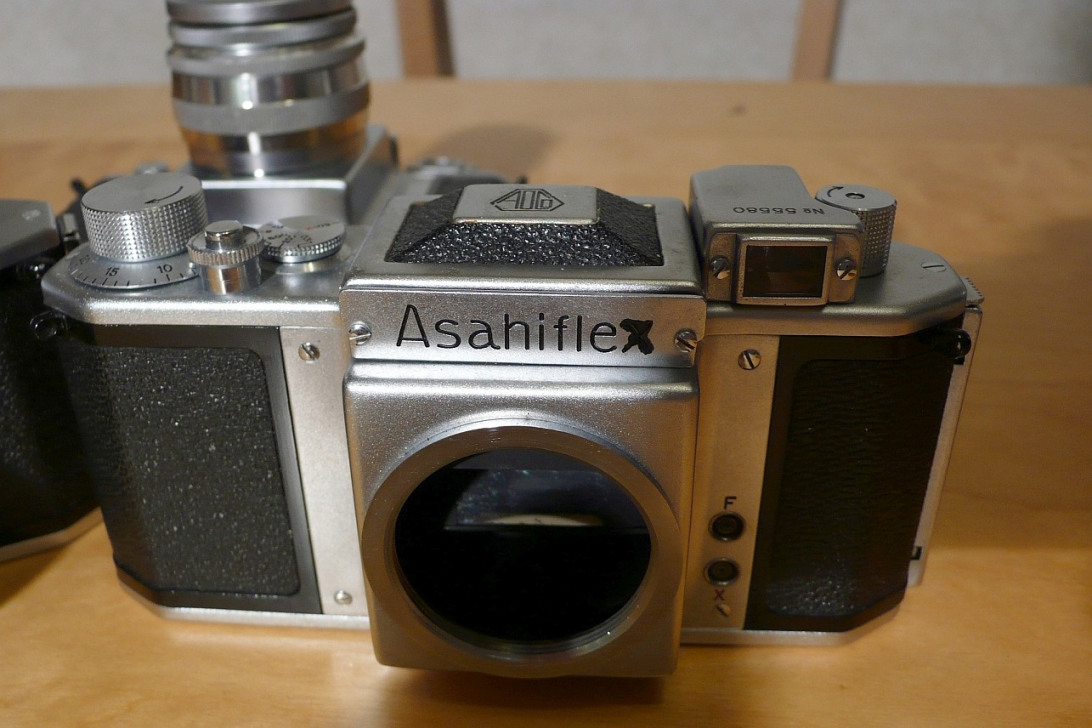

Das Ausbessern von Buchstaben ist um vieles einfacher als das Einstellen der Verschlusszeiten (Manchmal muss man sich mit Kompromissen zufrieden geben):
1) Lack auftragen (Nicht zu zaghaft)
2) Nach kurzer Zeit mit einem Aceton-getränkten Wattestäbchen - möglichst flach ansetzten - mehrmals darüber wischen
Fertig.







Datei-Anhänge
7.jpg 7.jpg (14x)

Mime-Type: image/jpeg, 113 kB

10.jpg 10.jpg (14x)

Mime-Type: image/jpeg, 146 kB

5.jpg 5.jpg (12x)

Mime-Type: image/jpeg, 188 kB

6.jpg 6.jpg (12x)

Mime-Type: image/jpeg, 190 kB

04.10.21 21:36
mazdaro

BZF-Meister

04.10.21 21:36
mazdaro

BZF-Meister

Re: Asahiflex - Japans erste SLR. Demontage

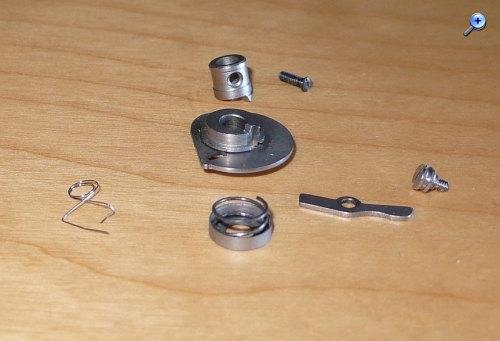

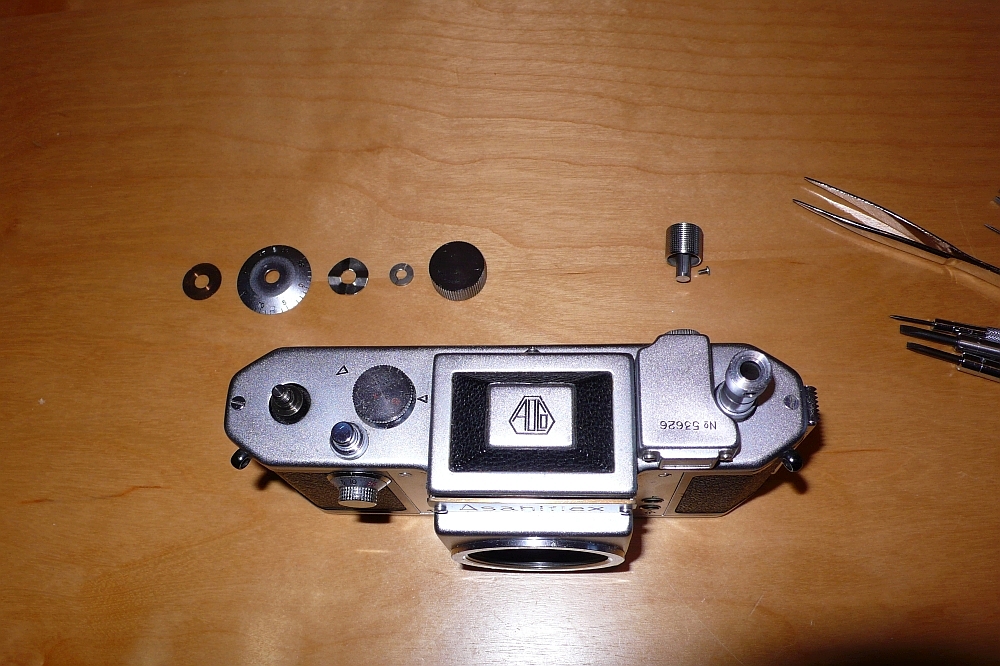

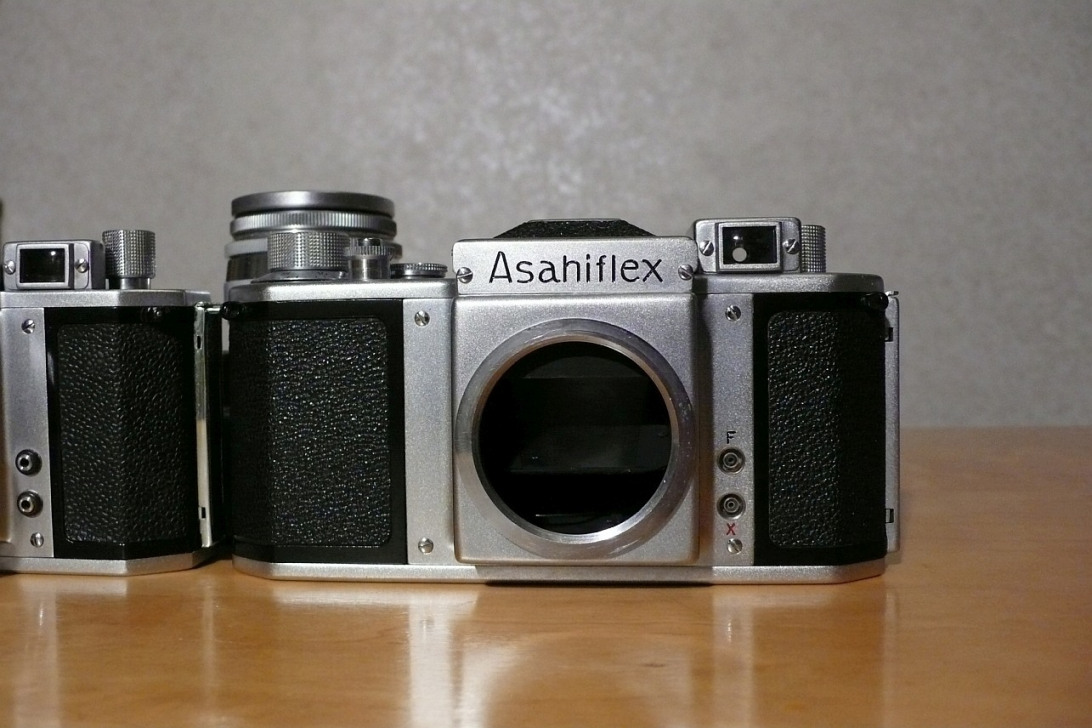

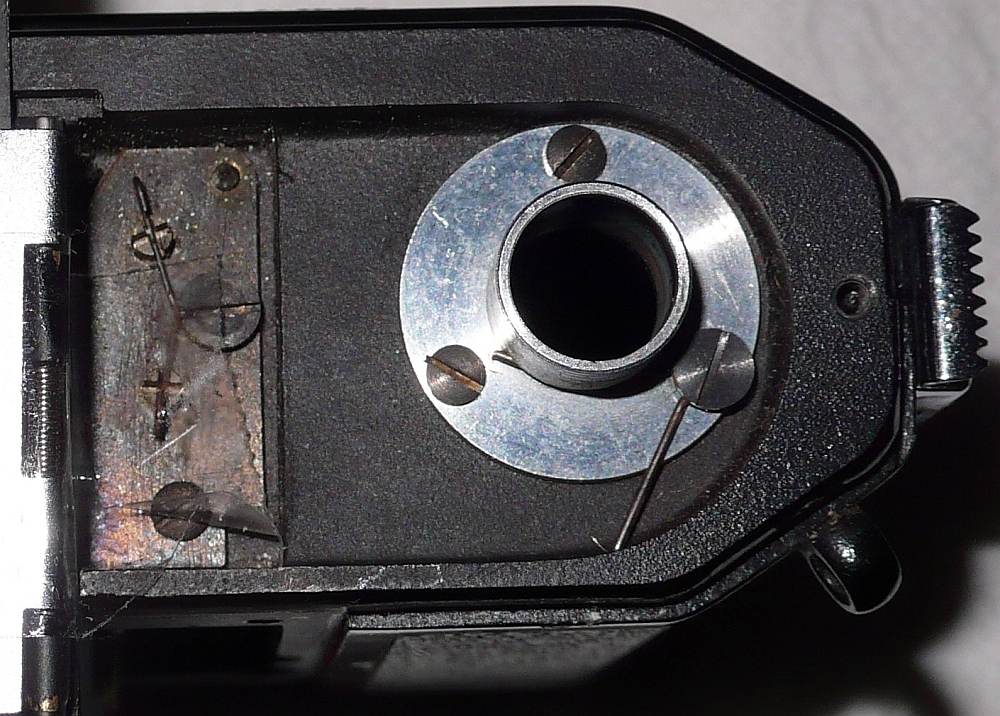

Bild 5 (Erste Serie) zeigt die Einstellschrauben für die Federn bzw. Verschlusszeiten. Man muss die Schraube in der Mitte etwas lockern, um ein Federende aus dem Schlitz heben zu können. Die Einstellschraube muss dabei mit einem Schraubendreher fixiert werden. Wenn man vorhat, einen Vorhang gänzlich zu entspannen, sollte man das langsam machen: blöde Sache, wenn man nicht weiß, mit wie vielen Umdrehungen die Feder gespannt war.
