 Leitz Leica Verschluss-System. Aufbau-Skizze

Für alle, die sich für die Funktionsweise einer Leica interessieren.

Wie lange habe ich gesucht, bis mir endlich etwas Brauchbares über den Weg lief! Ich habe die Erfahrung gemacht, dass viele gute Fotografen und Sammler detailliert über alle Arten von Zubehör und Objektive Bescheid wissen, aber über das Inneneben weiß man i.A. ziemlich wenig.

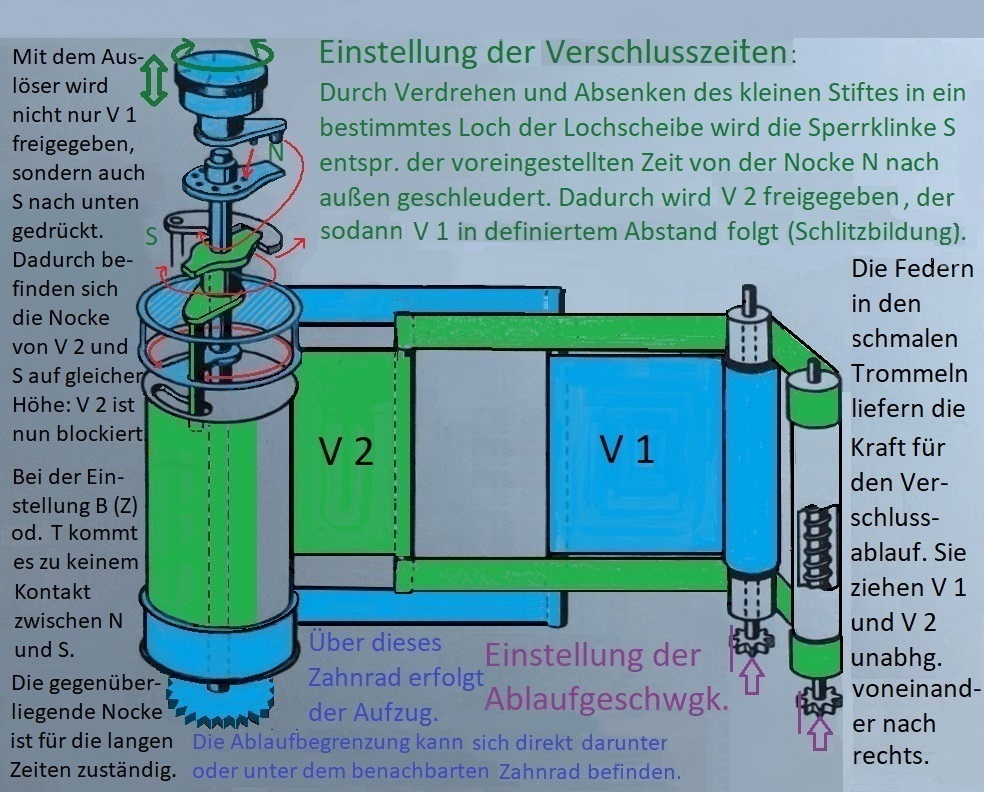

Ich habe die wichtigste der besagten Grafiken quasi als Blaupause für die hier gezeigte Grafik verwendet, die neu gezeichnet wurde. Ich hoffe, dass insbesondere durch die farbliche Darstellung die Zusammenhänge aller Teile ausreichend klar werden.




Gruß Roland



PS:
In Kürze folgt die Vorstellung des "Vier-Trommel-Konzepts" anhand einer Asahiflex. Wenn man das "Drei-Trommeln-Konzept" verstanden hat, versteht man auch das.

Datei-Anhänge
Verschluss_Schema.jpg Verschluss_Schema.jpg (17x)

Mime-Type: image/jpeg, 275 kB
