Hallo,

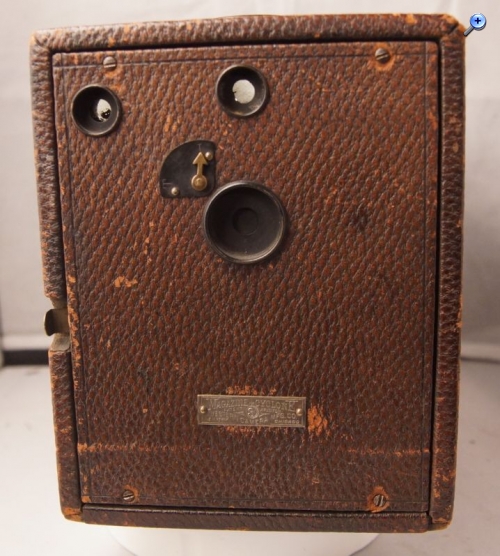

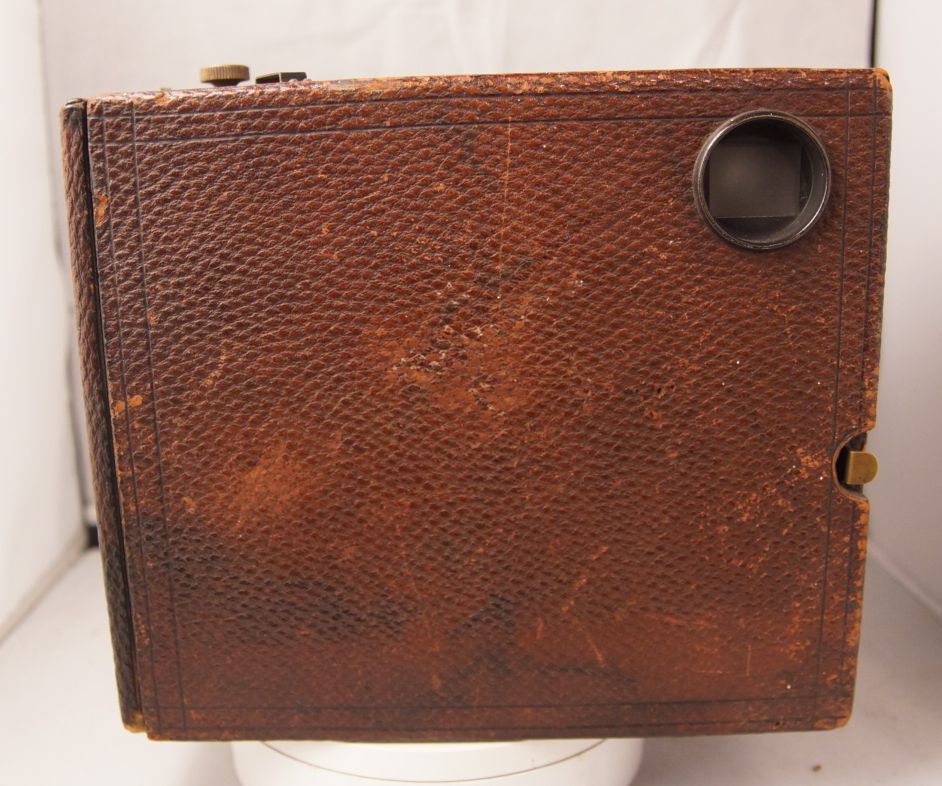

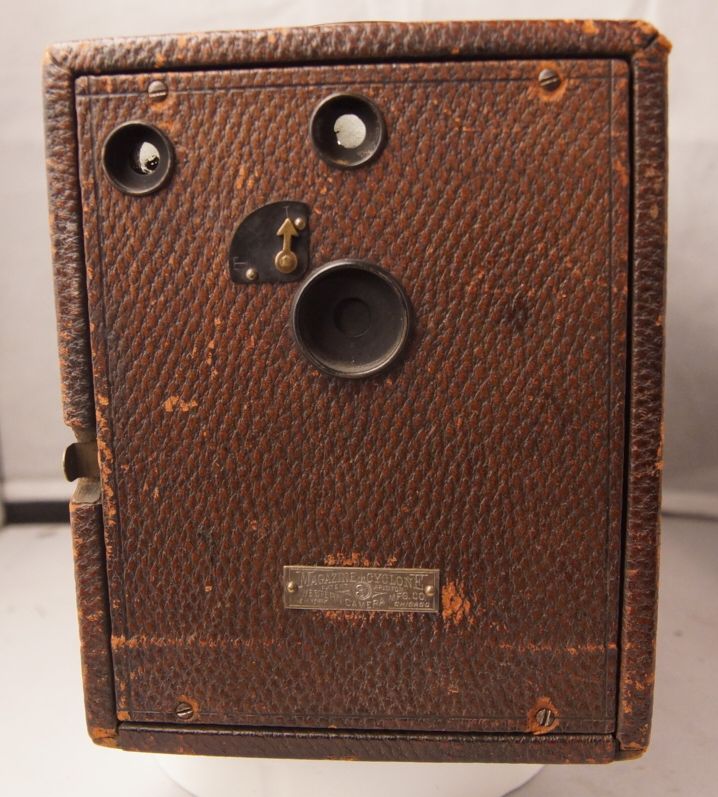

heute stelle ich wieder mal eine Magazin Kamera vor, die Magazine Cyclone 3 von Western Camera. Gebaut wurde die Kamera in den 1890gern.

So nun zu den Daten:
Baujahr: 1897-99

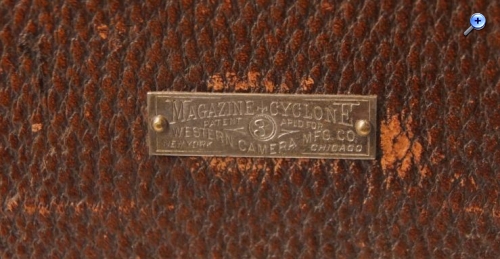

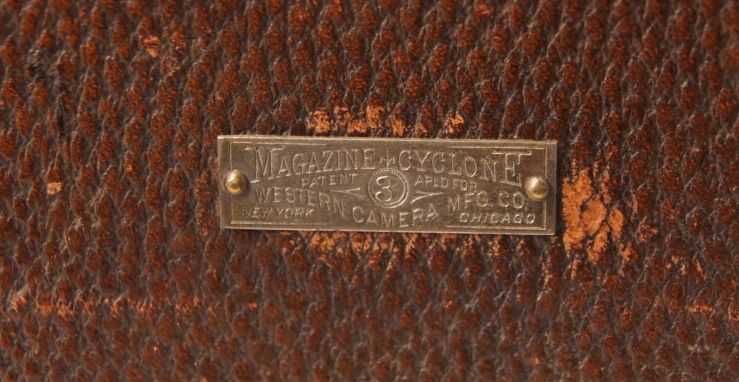

Hersteller: Western Camera Manufacturing Company, Magazine Cyclone Nr. 3
Blende: Fix
Fokus: Fix
Verschlusszeiten: I und B
Format: 4 x5 inch, bis zu 12 Platten

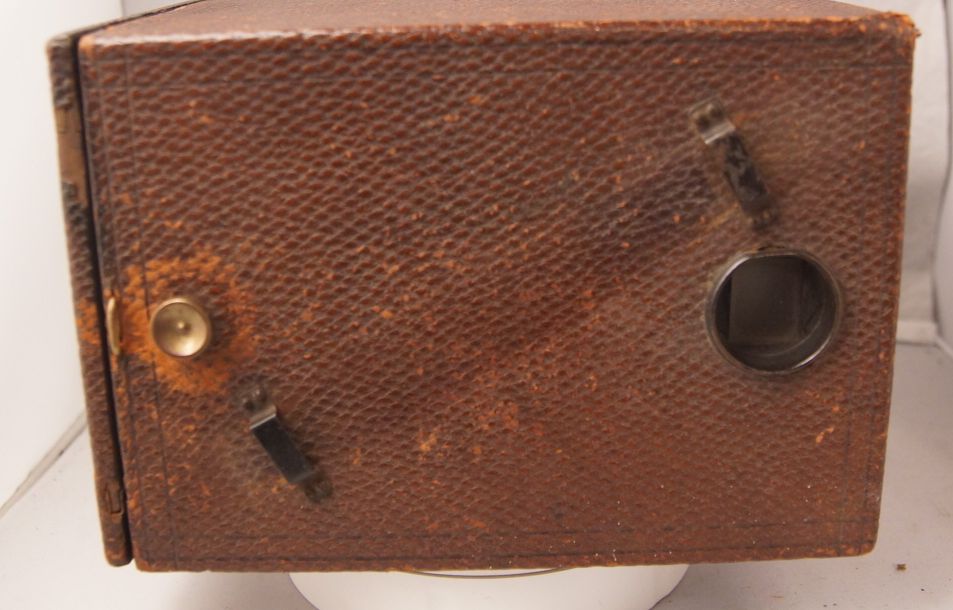

Ein Stativgewinde.

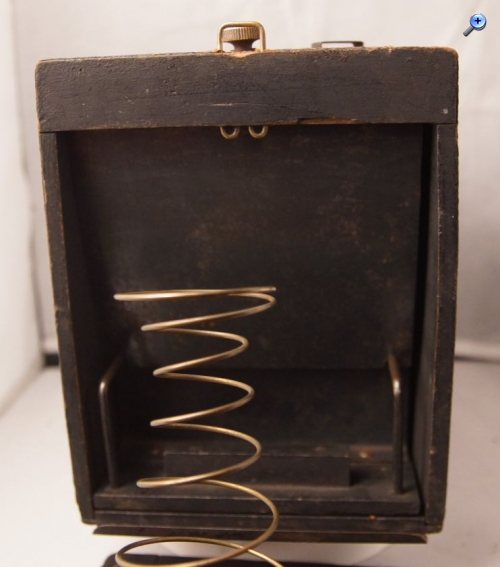

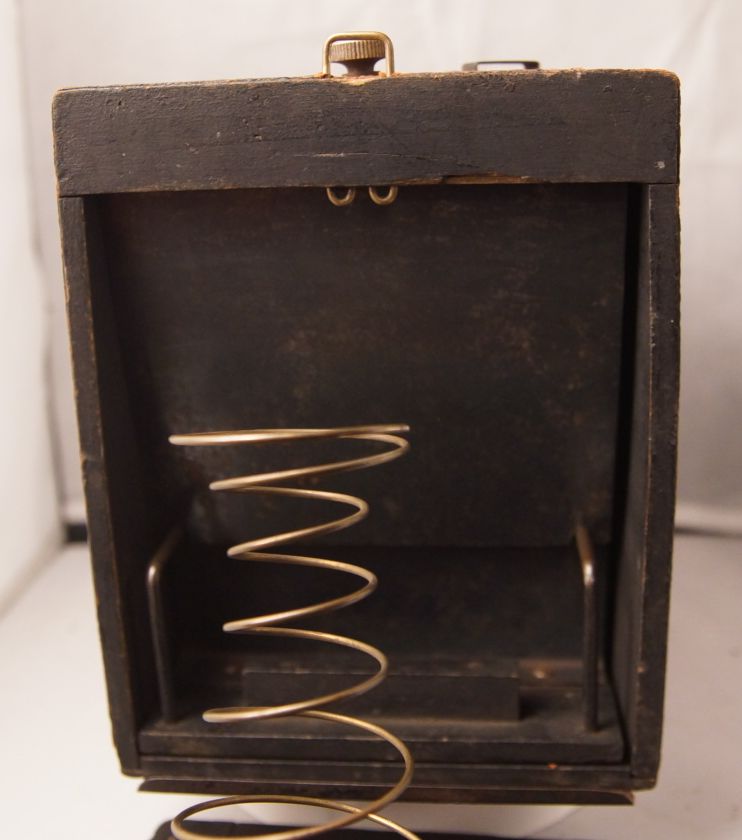

Der Verschluß brauchte eine kleine Überholung läuft jetzt aber wieder, auch das Fallplattensystem läuft noch.

Datei-Anhänge


Hallo Michael,

heute halte ich das erste Mal eine Magazin Kamera - Magazine Cyclone Nr. 2 - in den Händen. Da ich unbedingt die Fusion der fünf Rochester Firmen dokumentieren wollte, fehlte mir eine Kamera der Western Camera Co. Da eine bicycle folding Cyclone nicht auf dem Markt zu finden war, habe ich die Boxenkamera erstanden.

https://blende-und-zeit.sirutor-und-comp...&thread=526

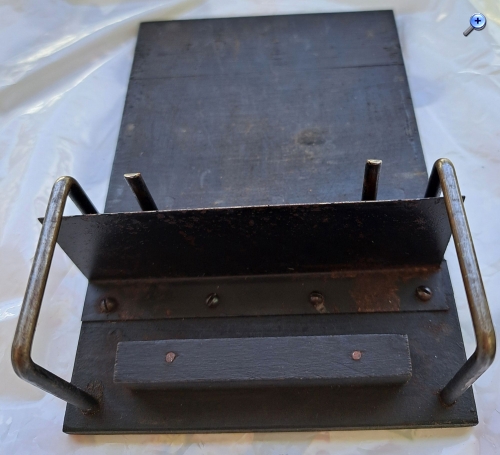

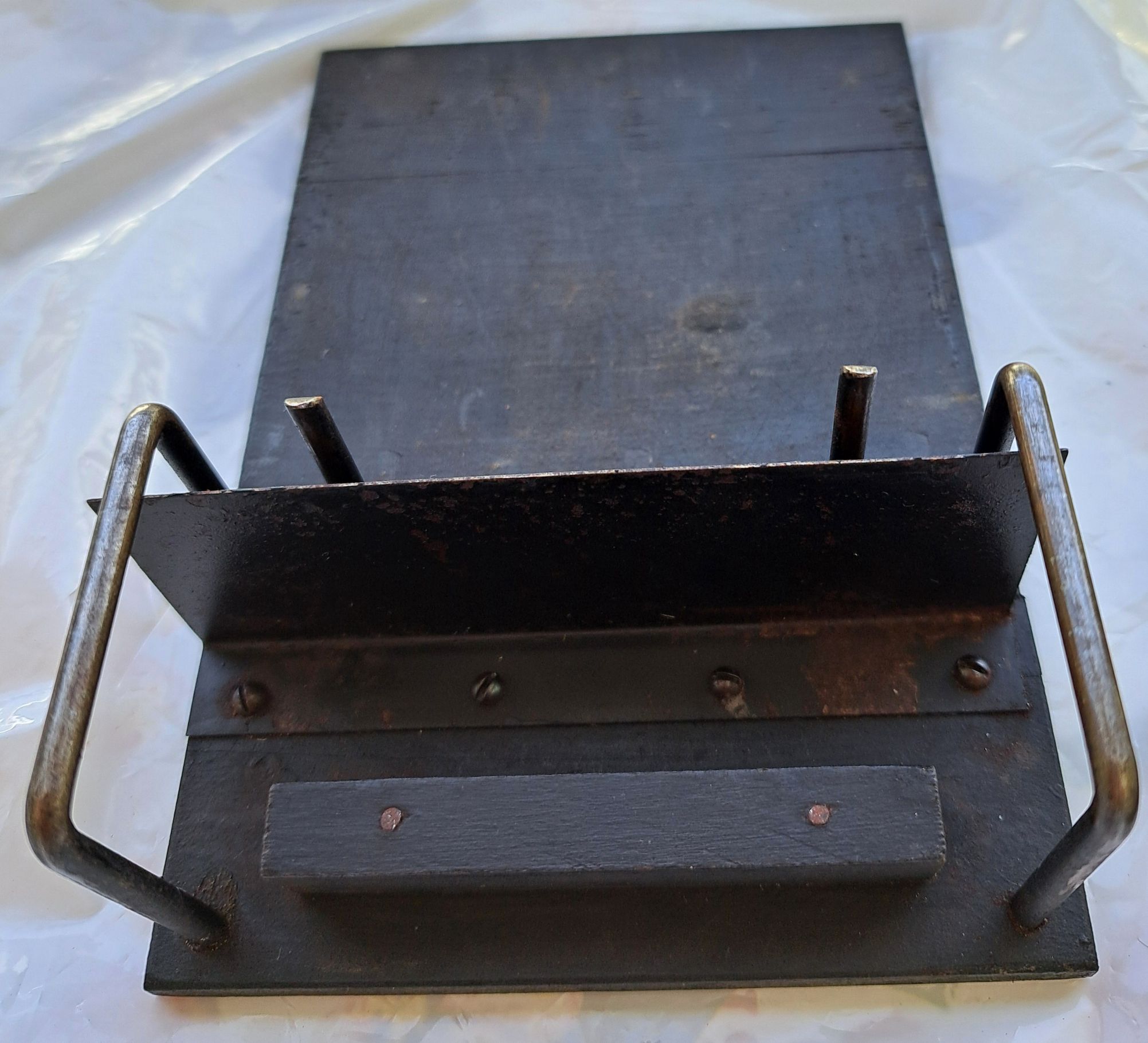

Ich benötige deine Hilfe. Wie werden die Platten für das Fallplattensystem einsortiert, damit es funktioniert. Ich glaube, dass die Platten mit der Lochung in die beiden Stäbe eingehängt werden müssen.



Diese Grafik hat mir geholfen, Plattenwechsler funkioniert. einfach und genial.

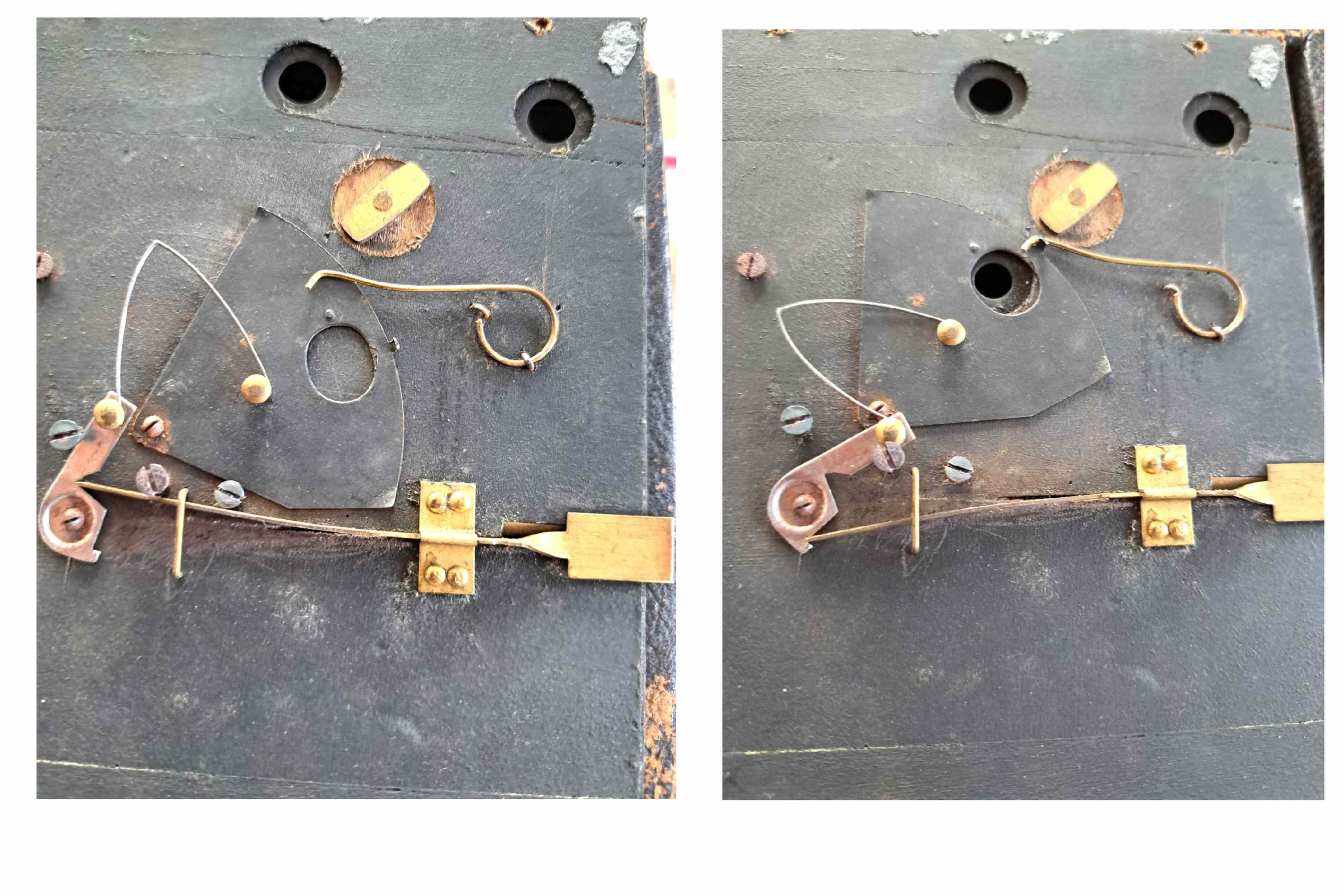

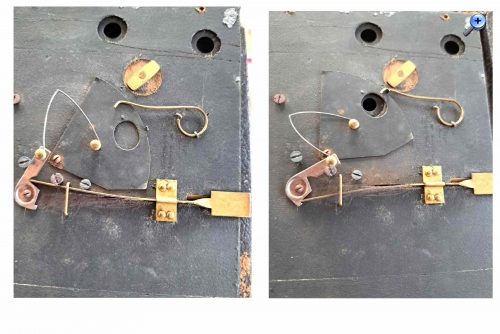

Im Moment muss ich die Kamera vom "Kohlenstaub" und Rost befreien. Dann werde ich den Verschluss - hängt teilweise - reinigen.



Ich kann nichts finden, wie ich T und I ansteuern kann.

Beste Grüße
Ingrid
