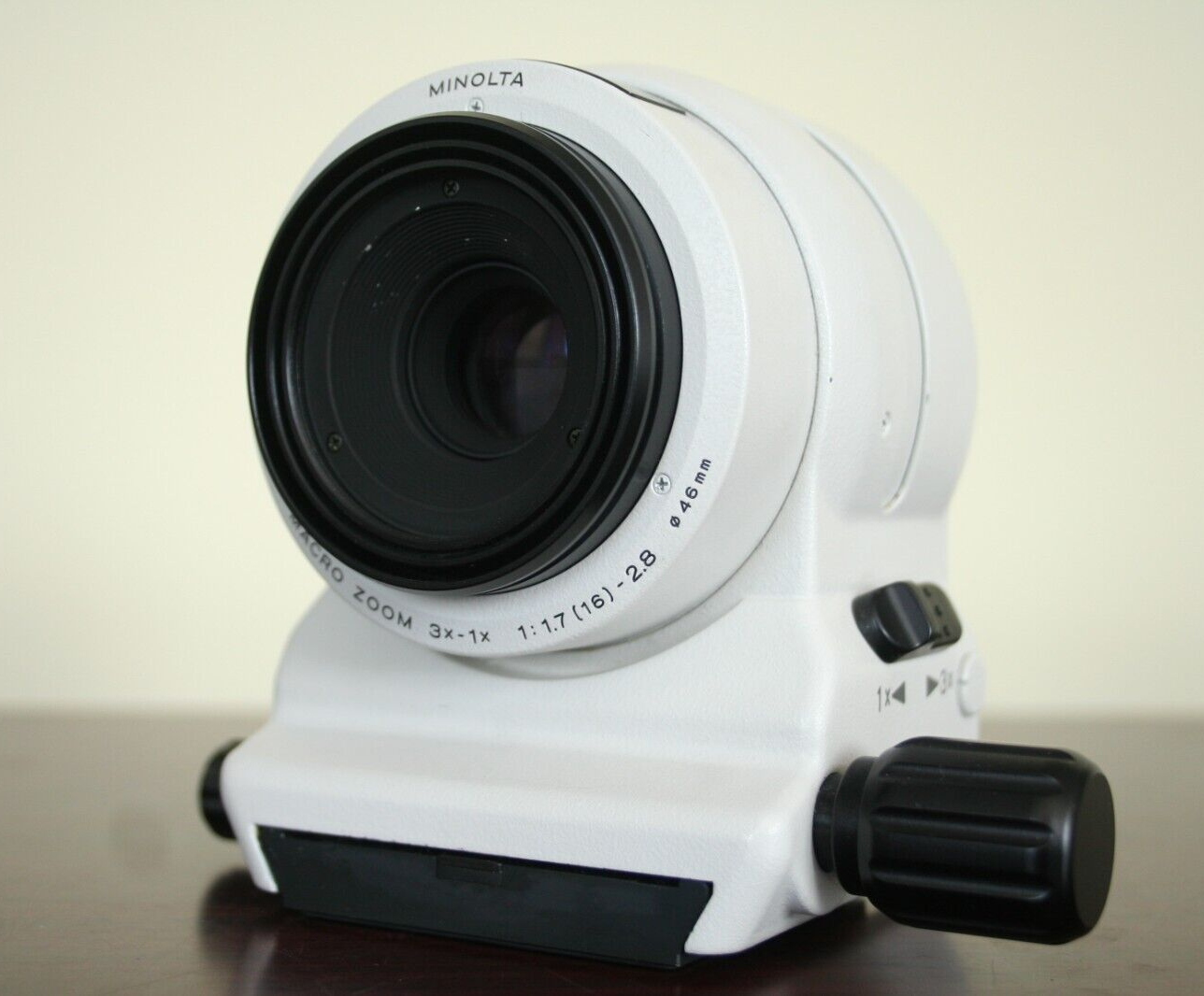

Minolta AF Macro Zoom 3x-1x 1:1,7 (16) - 1/2,8

Abbildungsmaßstab 1:1 bis 3:1
Blenden f/2,8 bis f/1,7
Blenden (effektiv) f/5,6 bis f/6,8 (angezeigt im Sucher)
freier Arbeitsabstand: etwa 40 mm bis 25 mm
Filtergröße 46 mm
Abbildungsmaßstab und Drehung nur motorisch einstellbar

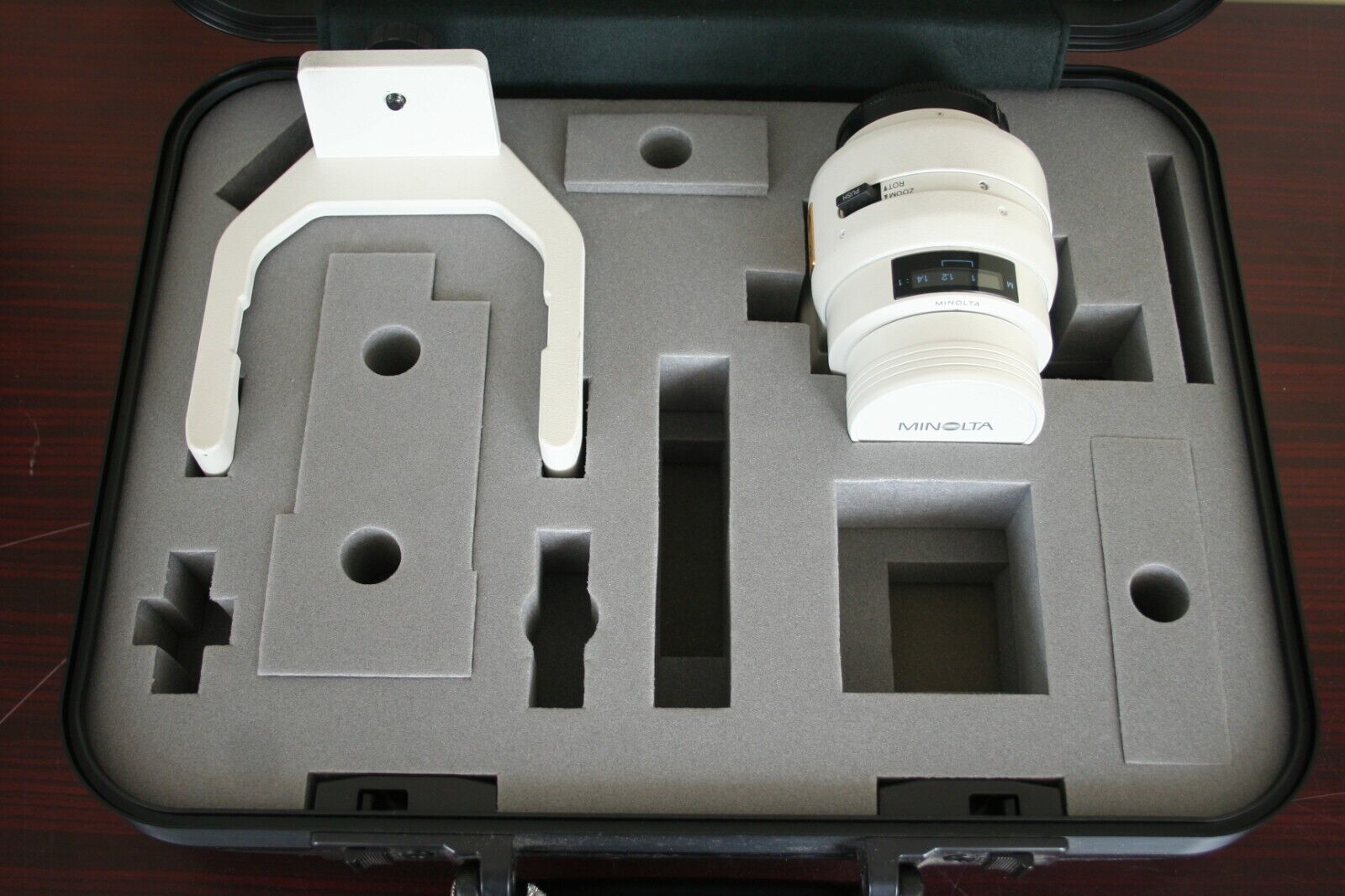

Das Objektiv kommt in einem Koffer mit Stativ und Platz für den Makro Blitz.

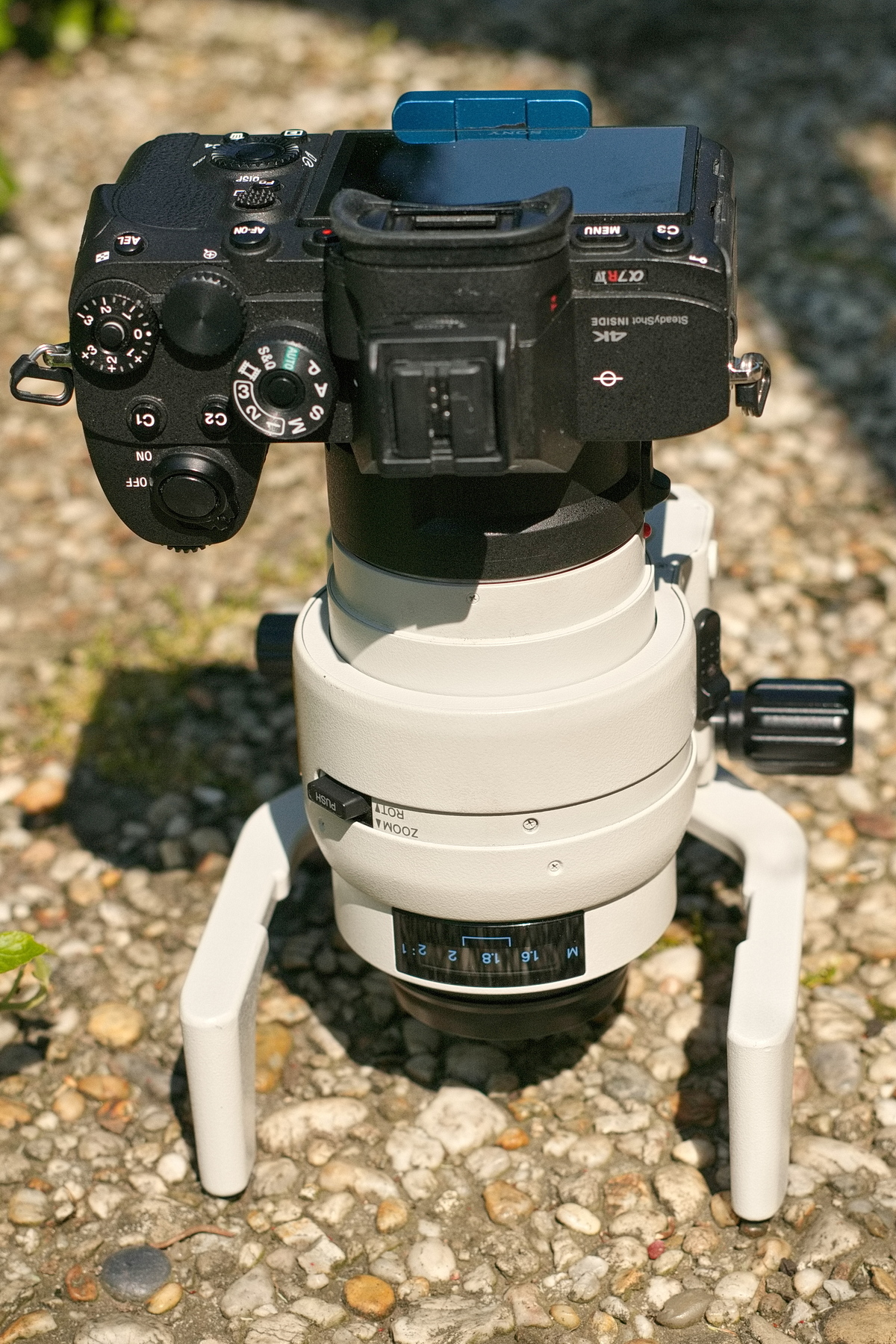

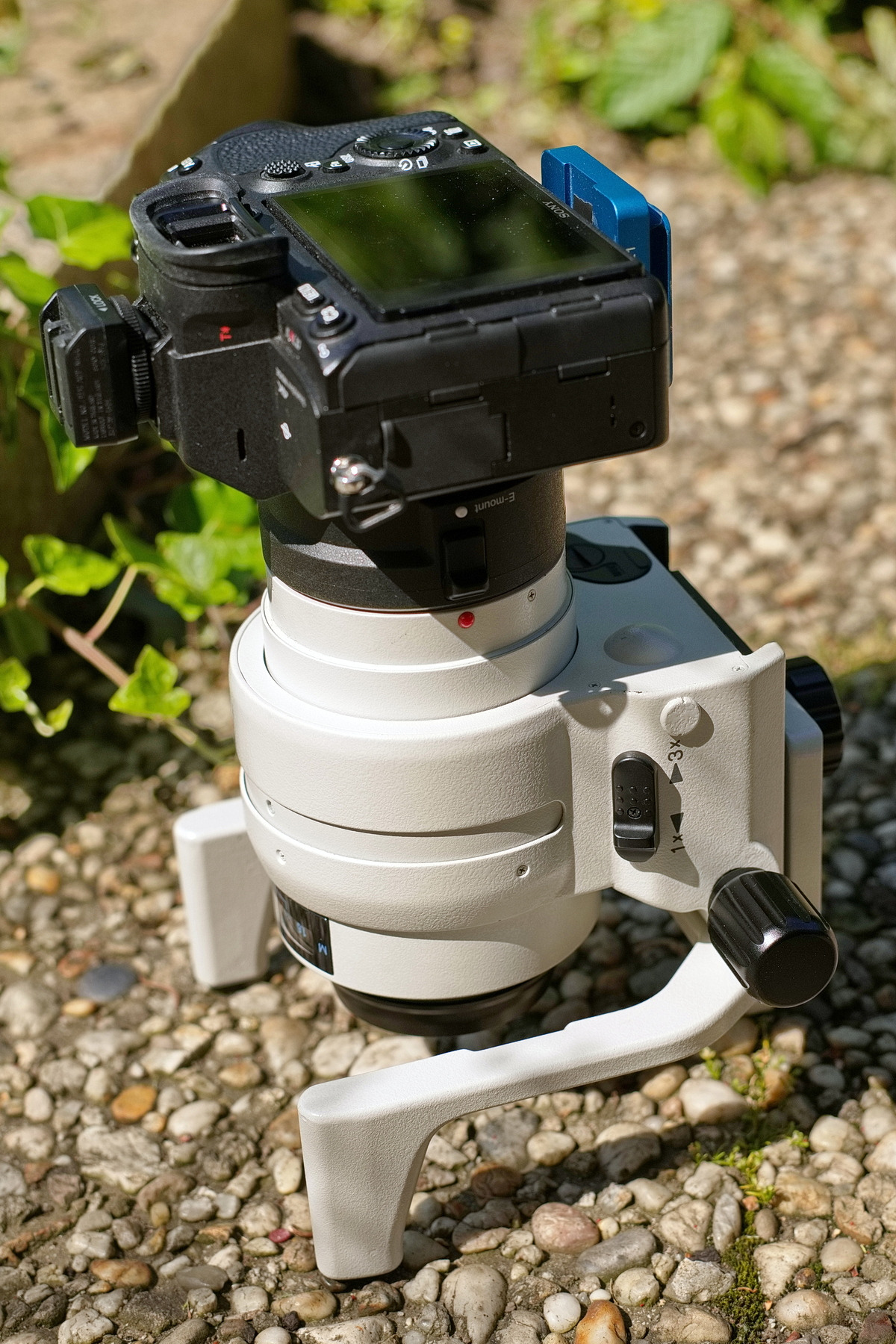

hier im Außeneinsatz:

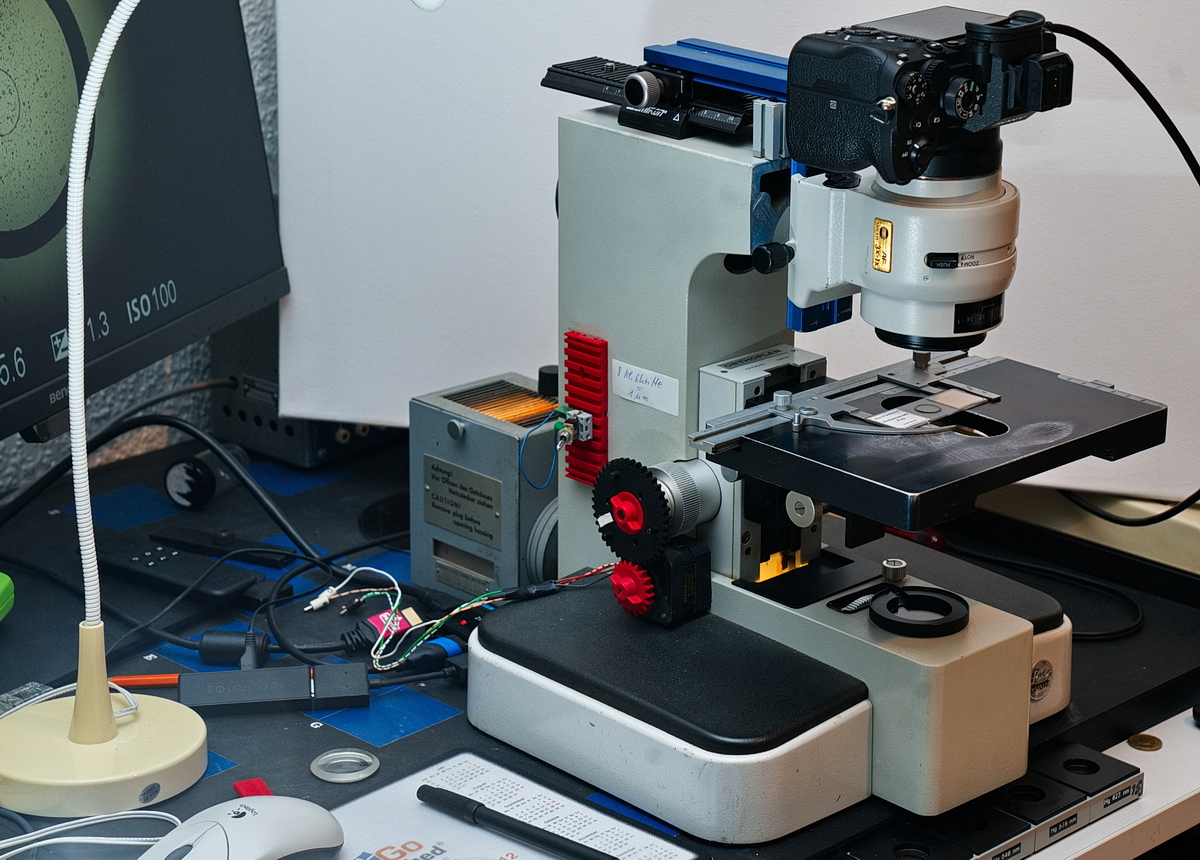

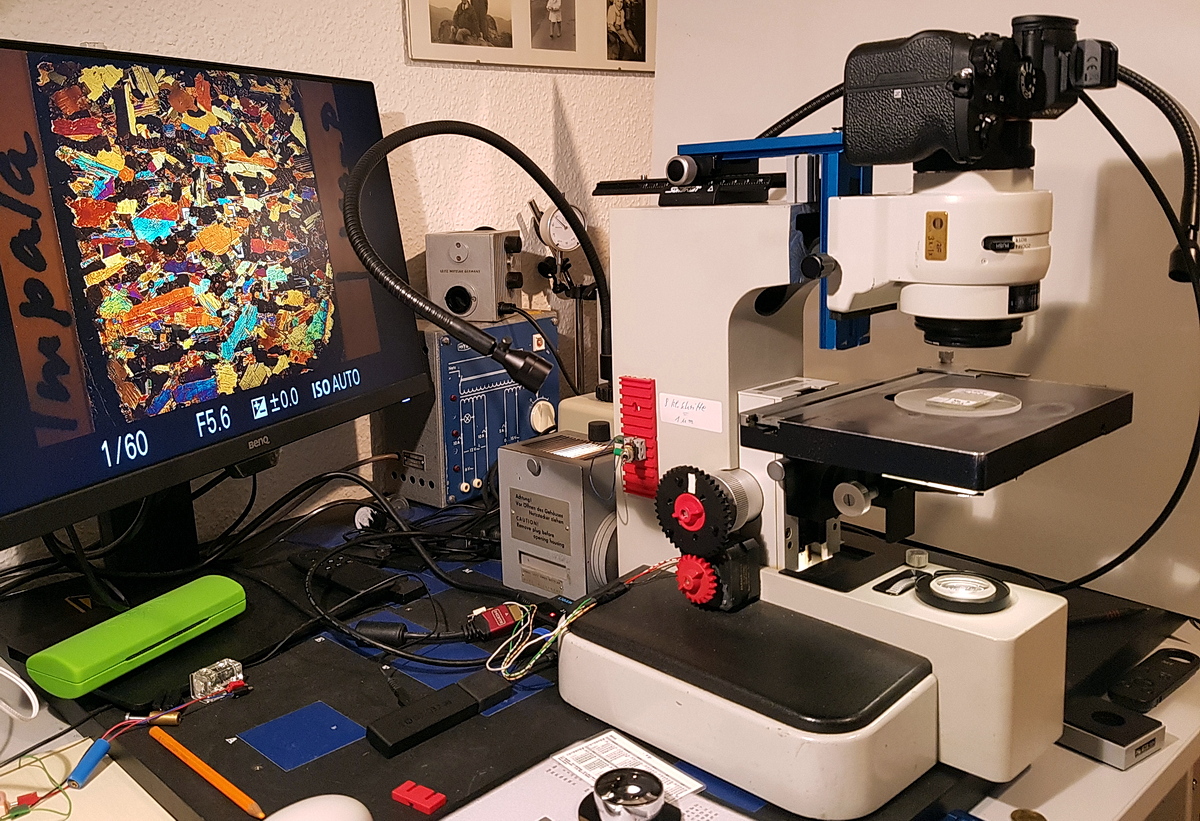

Ich verwende es auch an diesem Makrostand.



Es handelt sich um ein "beschnittenes" Leitz Orthoplan Mikroskop.

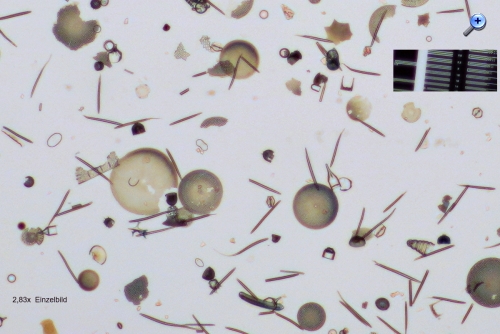

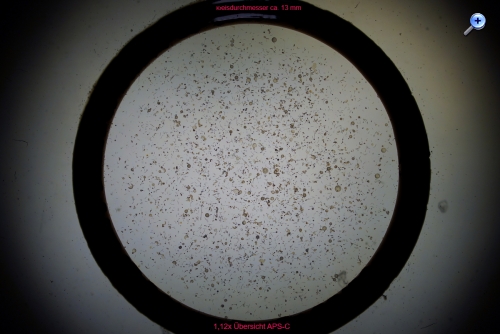

Mit diesem Diatomeen Präparat zeige ich die Auflösung des Objektiv.

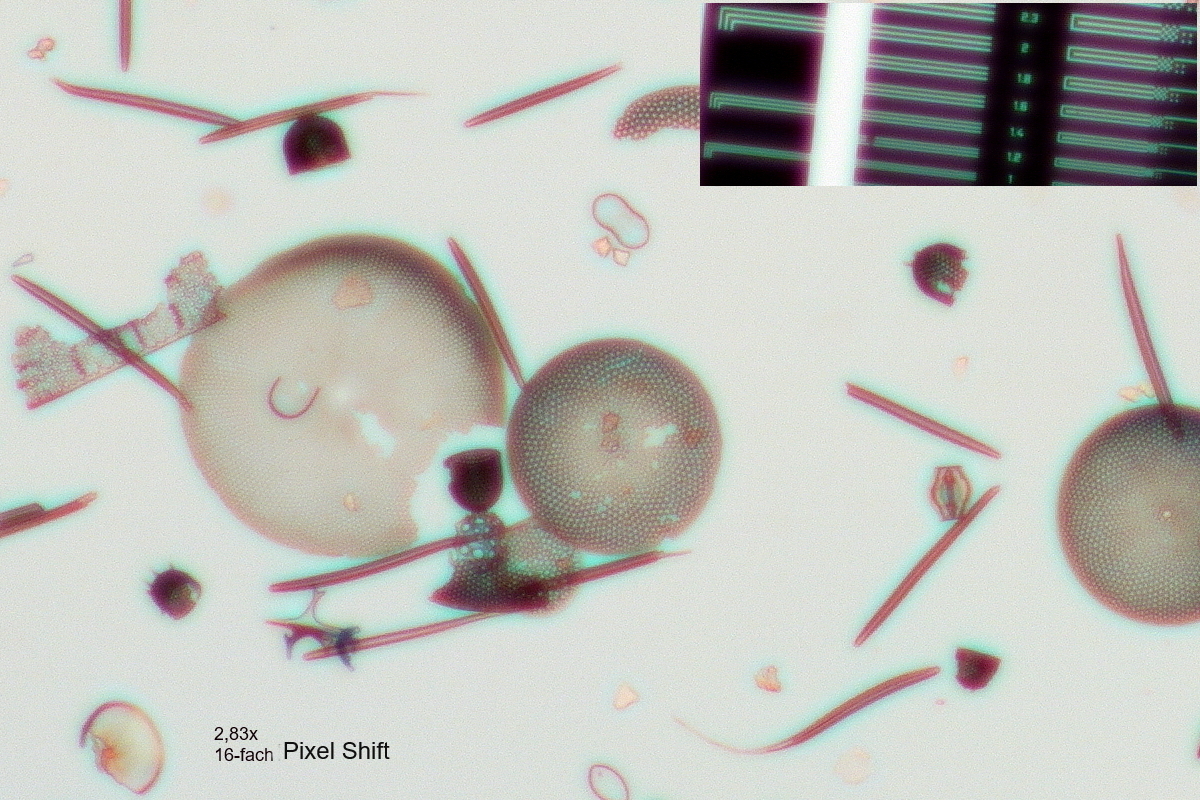

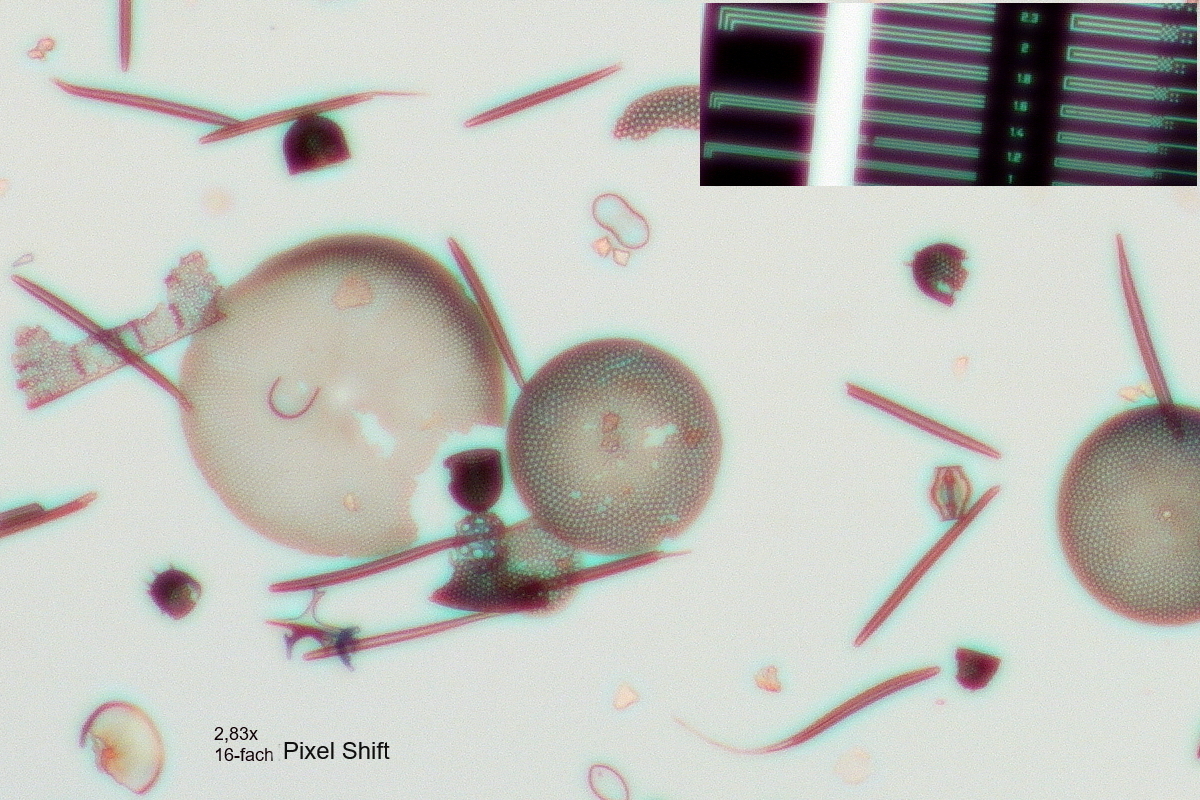

Eingeblendet sind Linienmuster mit Angabe der Strichbreite.
Die Auflösung berechne ich, indem ich 500 Lp/mm durch die abgelesene Zahl teile.







Die maximale Auflösung, etwa 500 Linienpaare / mm, erreiche ich mit einfarbiger Beleuchtung.
