für meine Kamera kommt nur - wenn überhaupt - das Modell Klio in Frage. 1. nur einfachen Auszug 2. keine horizontale Verstellmöglichkeit der Standarte, fest mit Laufschlitten verbunden
Ich habe jetzt die Standarte tiefgestellt und zurückgeschoben. Wie von Geisterhand dreht sich die kleine Feststellschraube zur Höhenverstellung und bewegt den Objektivträger in die mittlere Stellung. Bei der Höherverstellung passiert das nicht, weil der Balken nicht eingeklemmt wird, Also doch ein Balkenschoner.
Nachdem ich den Vorgang nochmals probiert habe, kann ich Folgendes festellem: 1. Der Laufschlitten mit Standarte läuft nich allein auf die Hauptschiene und muss händisch darauf gesetzt werden. 2. Wenn die Schraube für die Höhenverstellung festgedreht ist - niedrige Einstellung des Objektivträgers - kann nicht ganz zurückgesetzt werden 3. Diese Schraube muss gelöst werden, wenn die Standarte zum Gehäuse geführt wird. Dann dreht sich die Schelle, Objektivträger kommt in die mittlere Stellung und der Balgen ist frei und die Standarte kann ins Gehäuse eingeschoben werden.
Daraus schließe ich, dass es sich um eine besondere Form des Balgenschoners handelt.
@Jan Ich habe nur eine Ministelle am Rand des Gehäuses gefunden. Es fühlt sich sehr dünn und fest an, könnte sich auch um ausgehärtetes geklebtes Leder handeln oder Kunstleder. Ich weiß es nicht.
@Axel Die Beschreibung der Jul aus dem Katalog 1906 passt sehr gut. Hier ist auch von Mahagonigehäuse und Mahagoni-Laufbboden die Rede. Nur das Objektiv ist ein anderes. Meine Kamera hat eine Irisblende und einen Compound-Verschluss von ICA.
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
nachdem ich die Katalogseite 1906 von Hüttig, die mir Axel freundlicherweise zur Verfügung gestellt hat, kommt für meine Kamera nur das Modell "Jul" von Hüttig infrage.
ich denke auch, dass das Modell Jul als Basis für Deine Kamera genutzt wurde. Objektiv/Verschluss und roter Balgen sind Ausstattungsmerkmale, die nicht zur Jul passen und ggf. später hinzugefügt wurden.

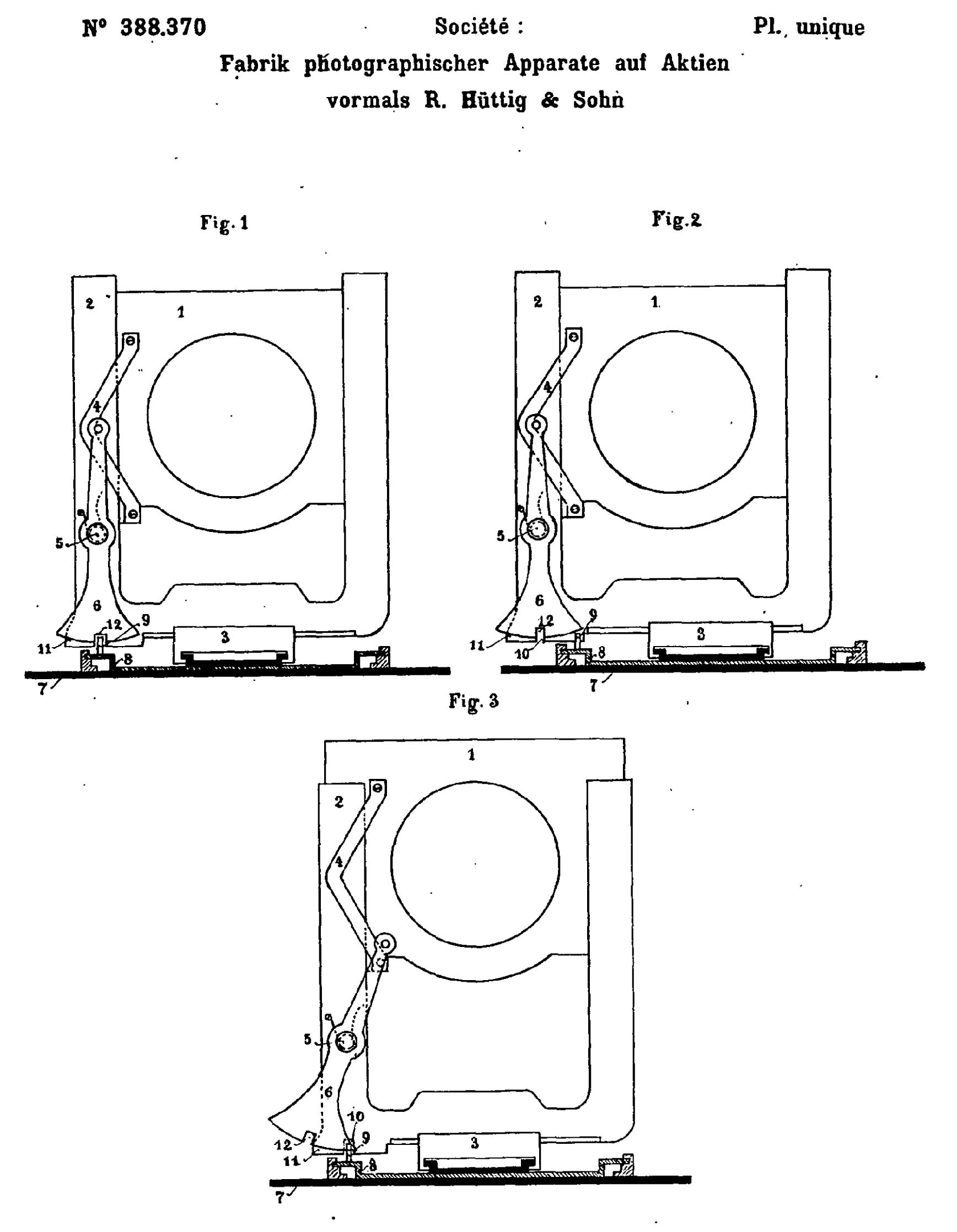

Bezüglich des Balgenschoners kann ich mir nicht recht vorstellen, wie das bei dieser Standartenform überhaut funktionieren sollte. Bei den moderneren Standarten ist das schon eher zu integrieren. Hier mal die Zeichnung des französischen Patents für den Hüttig-Balgenschoner:
du hast sicher gesehen, dass ich den Titel geändert habe. Die Jul 1906 wir mit mahagoniartig poliert beschrieben. Das Gehäuse meiner Jule stammt sicher aus früherer Herstellung. Es besteht aus Mahagoni, genau wie der Laufboden. An der Aussparung der Spreize und an der Rückseite rund um die Balgenbefestigung erkennt man das unbehandelte rote Mahagoniholz. Ich habe unbehandelte Mahagoniplatten, die sehen genauso aus.
"Balgenschoner"? Nach mehrmaligem Probieren funktioniert dies mit der drehbaren Feststellschraube. Warum auch immer. Nach der Seite gerichtet und festgedreht, hält die Stellung, schiebt sich aber beim Zurückschieben in Richtung Gehäuse wieder in die Ausgangsmittelstellung zurück. Nach vorn gerichtet und festgedreht wird der Laufschlitten blockiert. Ich habe Aufnahmen der Feststellschraube eingestellt.
Re: Hüttig "Jul" Klapp-Taschen-Camera Nr. 105 von 1906
Hallo zusammen,
bei Kerkmann habe ich auf Seite 108 Abb. 0773 die Fächerspreizen bei einer Nelson 9x12 Platten-Klapp-Kamera mit einfachem Auszug gefunden. Das ist keine Hüttig Nelson. Die Nelson von Hüttig hat aber normale Spreizen, doppelten Auszug und einen Hüttig Compound-Verschluss.
Bei Abring Band 1 wird tatsächlich ein Standard-Modell 1907, 9x12, von 1905 von Hüttig vorgestellt, S. 84 Nr. 178. Es entspricht in der Beschreibung der Hüttig Jul. Auf Seite 65 Abb Nr. 184 wird die Nelson so dargestellt, wie ich sie kenne.
Jetzt weiß ich auch, wo mir die Fächerspreizen schon einmal begegnet sind, ich konnte mich nur nicht erinnern.
Re: Hüttig "Jul" Klapp-Taschen-Camera Nr. 105 von 1906
Hallo zusammen,
ja, Abring Nr. 178 kommt hin; der einzige Unterschied, den ich erkennen kann, ist die Position der Feststellschraube (Sucherseite). Offen bleibt die Sache mit dem farbigen Balgen (in der sw-Abbildung bei Abring nicht so gut erkennbar). – Bemerkenswert übrigens die Diskontinuität der Modellbezeichnung: Bei Ica gab es 1910 auch eine "Jul" – das war eine querformatige 13x18 mit dreifachem Auszug…
@ Axel: Vielen Dank für den Hinweis auf den Balgenschoner! Ich kannte solche mechanischen Sperren, die Bezeichnung Balgenschoner bislang aber nicht...
