 Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo miteinander,
Ich habe hier einmal eine Zusammenstellung von Deutschen Firmen / Werkstätten die Zentralverschlüsse gebaut haben. Ausserdem lege ich Fotos bei vom Innenleben einiger Verschlüsse die ich im Laufe der Zeit repariert / gewartet habe. Diese Bildersammlung beschränkt sich aber fast nur auf Verschlüsse von Plattenkameras, da dies mein Spezialgebiet ist.

1.) Agfa München z.B. für die Rapid Kameras

2.) Balda Werk, Max Baldeweg Dresden -Vorkrieg-

3.) Bruns, Christian München

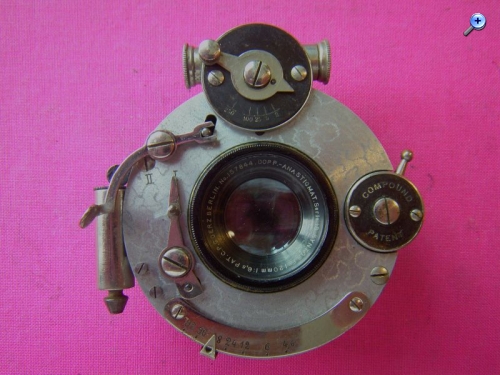

Compound von 1902:


4.) Deckel, Friedrich München
Compound von 1906:


Compound von 1908:


Compound von 1912:


Compound 0:


Rad-Compur 0:


Rad-Compur 1:


Rad-Compur 2:


Ring-Compur 00:


Ring-Compur 0:


Ring-Compur 1:


Compur Rapid 00:


5.) Erko, Radewensky & Koszuszek Freital:


6.) Ernemann, Heinrich Dresden
Auto-Sektoren-Verschluss:


Bob 2:


Cronos C:


Sektoren-Verschluss:


7.) Foth, Carl F., Berlin
Foth-Verschluss:


Foth-Verschluss mit Langzeitenwerk:


8.) G & W Gebrüder Werner Tharant (Junior / Stelo)

9.) Gauthier, Alfred Calmbach z.B. Derval /Embezet / Prontomat / Singlo / Telma / Zenith und:
Agfa:


Ibso:


Ibsor:


Pronto:


Pronto S:


Pronto:


Prontor S:


Vario:


10.) Hüttig & Sohn Dresden:
Lioyd:


Sektorenverschluss:


11.) Ica AG Dresden

Datei-Anhänge
Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 a.jpg Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 a.jpg (246x)

Mime-Type: image/jpeg, 130 kB
Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 b.jpg Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 b.jpg (207x)

Mime-Type: image/jpeg, 154 kB
Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 c.jpg Compound 1902 64 30 30 Zeit 1 2 5 25 100 250 B T Blende 4,6 6 12 24 48 96 192 c.jpg (219x)

Mime-Type: image/jpeg, 144 kB
Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 a.jpg Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 a.jpg (228x)

Mime-Type: image/jpeg, 114 kB
Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 b.jpg Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 b.jpg (206x)

Mime-Type: image/jpeg, 129 kB
Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 c.jpg Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 c.jpg (248x)

Mime-Type: image/jpeg, 148 kB
Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 d.jpg Compound 1906 57 27 27 Zeit 1 2 5 25 50 100 250 Blende 8 22 32 45 d.jpg (228x)

Mime-Type: image/jpeg, 150 kB
Compound 1 1908 63 30 30 Zeit 2 5 10 25 50 100 250 Blende 6,8 9 12,5 18 25 36 a.jpg Compound 1 1908 63 30 30 Zeit 2 5 10 25 50 100 250 Blende 6,8 9 12,5 18 25 36 a.jpg (229x)

Mime-Type: image/jpeg, 151 kB
Compound 1 1908 63 30 30 Zeit 2 5 10 25 50 100 250 Blende 6,8 9 12,5 18 25 36 b.jpg Compound 1 1908 63 30 30 Zeit 2 5 10 25 50 100 250 Blende 6,8 9 12,5 18 25 36 b.jpg (222x)

Mime-Type: image/jpeg, 132 kB
Compound 1 No 148068 63 33 30 Zeit T B 1 2 5 10 25 50 100 Blende 9 11 16 23 32 45 a.jpg Compound 1 No 148068 63 33 30 Zeit T B 1 2 5 10 25 50 100 Blende 9 11 16 23 32 45 a.jpg (225x)

Mime-Type: image/jpeg, 141 kB
Compound 1 No 148068 63 33 30 Zeit T B 1 2 5 10 25 50 100 Blende 9 11 16 23 32 45 b.jpg Compound 1 No 148068 63 33 30 Zeit T B 1 2 5 10 25 50 100 Blende 9 11 16 23 32 45 b.jpg (210x)

Mime-Type: image/jpeg, 151 kB
0 - Compound No. 293788 M,B,1,2,5,10,25,50,100,250 55mm 27mm 27mm Blende 6,3,9,12,18,25,36,50 a.jpg 0 - Compound No. 293788 M,B,1,2,5,10,25,50,100,250 55mm 27mm 27mm Blende 6,3,9,12,18,25,36,50 a.jpg (231x)

Mime-Type: image/jpeg, 133 kB
0 - Compound No. 293788 M,B,1,2,5,10,25,50,100,250 55mm 27mm 27mm Blende 6,3,9,12,18,25,36,50 b.jpg 0 - Compound No. 293788 M,B,1,2,5,10,25,50,100,250 55mm 27mm 27mm Blende 6,3,9,12,18,25,36,50 b.jpg (238x)

Mime-Type: image/jpeg, 155 kB
Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 a.jpg Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 a.jpg (235x)

Mime-Type: image/jpeg, 138 kB
Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 b.jpg Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 b.jpg (222x)

Mime-Type: image/jpeg, 142 kB
Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 c.jpg Rad-Compur 0 57 27 27 No 464685 Zeit 1 2 5 10 25 50 100 250 Blende 4,8 6,3 8 11 16 23 32 c.jpg (235x)

Mime-Type: image/jpeg, 131 kB
1-Rad-Compur 1,2,5,10,25,50,100,200 66,5mm - 35mm Blende 4,5,6,3,9,12,5,18,25 No 964022 a.jpg 1-Rad-Compur 1,2,5,10,25,50,100,200 66,5mm - 35mm Blende 4,5,6,3,9,12,5,18,25 No 964022 a.jpg (221x)

Mime-Type: image/jpeg, 125 kB
1-Rad-Compur 1,2,5,10,25,50,100,200 66,5mm - 35mm Blende 4,5,6,3,9,12,5,18,25 No 9640221 b.jpg 1-Rad-Compur 1,2,5,10,25,50,100,200 66,5mm - 35mm Blende 4,5,6,3,9,12,5,18,25 No 9640221 b.jpg (232x)

Mime-Type: image/jpeg, 119 kB
Rad-Compur 2 No 151081 78 40 40 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 45 a.jpg Rad-Compur 2 No 151081 78 40 40 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 45 a.jpg (231x)

Mime-Type: image/jpeg, 118 kB
Rad-Compur 2 No 151081 78 40 40 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 45 b.jpg Rad-Compur 2 No 151081 78 40 40 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 45 b.jpg (244x)

Mime-Type: image/jpeg, 130 kB
00-Ring-Compur Nr. 3673461 T,B,1,2,5,10,25,50,100,300 44mm 22mm 20mm Blende 2,9,4,5,6 8,11,16 a.jpg 00-Ring-Compur Nr. 3673461 T,B,1,2,5,10,25,50,100,300 44mm 22mm 20mm Blende 2,9,4,5,6 8,11,16 a.jpg (222x)

Mime-Type: image/jpeg, 100 kB
00-Ring-Compur Nr. 3673461 T,B,1,2,5,10,25,50,100,300 44mm 22mm 20mm Blende 2,9,4,5,6 8,11,16 b.jpg 00-Ring-Compur Nr. 3673461 T,B,1,2,5,10,25,50,100,300 44mm 22mm 20mm Blende 2,9,4,5,6 8,11,16 b.jpg (230x)

Mime-Type: image/jpeg, 110 kB
0-Ring-Compur No. 1094959 T,B,1,2,5,10,25,50,100,250 57mm 29mm 26mm Blende 4,5,5,6,8,11,16,22,32 a.jpg 0-Ring-Compur No. 1094959 T,B,1,2,5,10,25,50,100,250 57mm 29mm 26mm Blende 4,5,5,6,8,11,16,22,32 a.jpg (226x)

Mime-Type: image/jpeg, 123 kB
0-Ring-Compur No. 1094959 T,B,1,2,5,10,25,50,100,250 57mm 29mm 26mm Blende 4,5,5,6,8,11,16,22,32 b.jpg 0-Ring-Compur No. 1094959 T,B,1,2,5,10,25,50,100,250 57mm 29mm 26mm Blende 4,5,5,6,8,11,16,22,32 b.jpg (214x)

Mime-Type: image/jpeg, 133 kB
Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 a.jpg Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 a.jpg (226x)

Mime-Type: image/jpeg, 117 kB
Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 b.jpg Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 b.jpg (222x)

Mime-Type: image/jpeg, 115 kB
Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 c.jpg Ring-Compur 1 mit Selbstauslöser No 2147522 68 39 35 Zeit T B 1 2 5 10 25 50 100 200 Blende 4,5 5,6 8 11 16 22 32 c.jpg (222x)

Mime-Type: image/jpeg, 116 kB
Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 a.jpg Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 a.jpg (190x)

Mime-Type: image/jpeg, 103 kB
Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 b.jpg Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 b.jpg (234x)

Mime-Type: image/jpeg, 107 kB
Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 c.jpg Compur Rapid 00 No 6915961 44 23 23 Zeit 1 2 5 10 25 50 100 250 500 Blende 2,8 4 5,6 8 11 16 c.jpg (254x)

Mime-Type: image/jpeg, 109 kB
Erko T,B,25,50,100 57mm 27mm 27mm Blende 6,8,9,12,5,18,25,36 a.jpg Erko T,B,25,50,100 57mm 27mm 27mm Blende 6,8,9,12,5,18,25,36 a.jpg (243x)

Mime-Type: image/jpeg, 99 kB
Erko T,B,25,50,100 57mm 27mm 27mm Blende 6,8,9,12,5,18,25,36 b.jpg Erko T,B,25,50,100 57mm 27mm 27mm Blende 6,8,9,12,5,18,25,36 b.jpg (219x)

Mime-Type: image/jpeg, 108 kB
Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 a.jpg Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 a.jpg (237x)

Mime-Type: image/jpeg, 146 kB
Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 b.jpg Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 b.jpg (244x)

Mime-Type: image/jpeg, 157 kB
Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 c.jpg Auto Sektorenverschluss 63 28 30 Zeit B T 1 2 5 10 25 50 100 300 Blende 5,8 9 12,5 18 25 36 c.jpg (218x)

Mime-Type: image/jpeg, 149 kB
Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 a.jpg Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 a.jpg (215x)

Mime-Type: image/jpeg, 115 kB
Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 b.jpg Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 b.jpg (228x)

Mime-Type: image/jpeg, 132 kB
Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 c.jpg Bob 2 56 30 30 Zeit B T 2 5 25 50 100 Blende 4,8 5,5 6,3 7,7 11 16 22 31 c.jpg (230x)

Mime-Type: image/jpeg, 152 kB
Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 a.jpg Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 a.jpg (217x)

Mime-Type: image/jpeg, 114 kB
Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 b.jpg Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 b.jpg (225x)

Mime-Type: image/jpeg, 141 kB
Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 c.jpg Cronos C No 1255758 48 28 28 Zeit 1 2 5 10 25 50 100 B T 250 Blende 3,5 4,5 6,3 9 12,5 18 25 c.jpg (222x)

Mime-Type: image/jpeg, 138 kB
Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 a.jpg Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 a.jpg (203x)

Mime-Type: image/jpeg, 150 kB
Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 b.jpg Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 b.jpg (228x)

Mime-Type: image/jpeg, 159 kB
Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 c.jpg Sektorenverschluss 43 19 21 Zeit B T 1 2 5 25 50 100 300 Blende 6 9 12,5 18 25 36 c.jpg (218x)

Mime-Type: image/jpeg, 142 kB
Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 a.jpg Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 a.jpg (225x)

Mime-Type: image/jpeg, 135 kB
Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 b.jpg Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 b.jpg (213x)

Mime-Type: image/jpeg, 147 kB
Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 c.jpg Foth 56 26 26 Zeit T B 100 50 25 Blende 4,5 6,3 9 12,5 18 25 36 c.jpg (224x)

Mime-Type: image/jpeg, 138 kB
Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 a.jpg Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 a.jpg (220x)

Mime-Type: image/jpeg, 129 kB
Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 b.jpg Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 b.jpg (231x)

Mime-Type: image/jpeg, 134 kB
Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 c.jpg Foth Langzeit 56 27 27 Zeit T B 100 50 25 und länger Blende 4,5 6,3 9 12,5 18 25 36 c.jpg (246x)

Mime-Type: image/jpeg, 136 kB
Agfa 2,5,25,50,100,T,B 57,0mm - 27mm Blende 6,3,8,11,16,22,32 No K7736 a.jpg Agfa 2,5,25,50,100,T,B 57,0mm - 27mm Blende 6,3,8,11,16,22,32 No K7736 a.jpg (213x)

Mime-Type: image/jpeg, 144 kB
Agfa 2,5,25,50,100,T,B 57,0mm - 27mm Blende 6,3,8,11,16,22,32 No K7736 b.jpg Agfa 2,5,25,50,100,T,B 57,0mm - 27mm Blende 6,3,8,11,16,22,32 No K7736 b.jpg (227x)

Mime-Type: image/jpeg, 139 kB
Ibso 56mm 27mm CBT1-2-5-10-25-50-100 Blende 6,8 9 12,5 18 25 36 a.jpg Ibso 56mm 27mm CBT1-2-5-10-25-50-100 Blende 6,8 9 12,5 18 25 36 a.jpg (240x)

Mime-Type: image/jpeg, 128 kB
Ibso 56mm 27mm CBT1-2-5-10-25-50-100 Blende 6,8 9 12,5 18 25 36 b.jpg Ibso 56mm 27mm CBT1-2-5-10-25-50-100 Blende 6,8 9 12,5 18 25 36 b.jpg (231x)

Mime-Type: image/jpeg, 137 kB
Ibsor 67 35 35 Zeit 1 2 5 10 25 50 100 B T Blende 4,5 6,3 9 12,5 18 25 36 a.jpg Ibsor 67 35 35 Zeit 1 2 5 10 25 50 100 B T Blende 4,5 6,3 9 12,5 18 25 36 a.jpg (226x)

Mime-Type: image/jpeg, 106 kB
Ibsor 67 35 35 Zeit 1 2 5 10 25 50 100 B T Blende 4,5 6,3 9 12,5 18 25 36 b.jpg Ibsor 67 35 35 Zeit 1 2 5 10 25 50 100 B T Blende 4,5 6,3 9 12,5 18 25 36 b.jpg (228x)

Mime-Type: image/jpeg, 110 kB

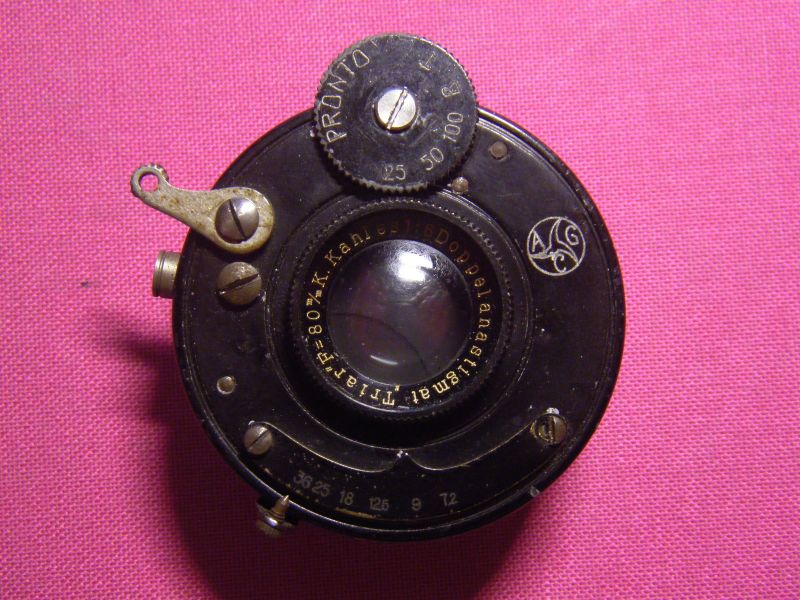

Pronto 25,50,100 B,T 43,0mm 18,0mm Blende 7,2, 9,12,5,18,25,36 a.jpg Pronto 25,50,100 B,T 43,0mm 18,0mm Blende 7,2, 9,12,5,18,25,36 a.jpg (188x)

Mime-Type: image/jpeg, 143 kB
Pronto 25,50,100 B,T 43,0mm 18,0mm Blende 7,2, 9,12,5,18,25,36 b.jpg Pronto 25,50,100 B,T 43,0mm 18,0mm Blende 7,2, 9,12,5,18,25,36 b.jpg (225x)

Mime-Type: image/jpeg, 158 kB
Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 a.jpg Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 a.jpg (218x)

Mime-Type: image/jpeg, 132 kB
Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 a.jpg Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 a.jpg (241x)

Mime-Type: image/jpeg, 132 kB
Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 b.jpg Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 b.jpg (197x)

Mime-Type: image/jpeg, 137 kB
Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 c.jpg Pronto S 47 23 20 Zeit 25 50 100 B T Blende 4,5 6,3 9 12 18 25 c.jpg (213x)

Mime-Type: image/jpeg, 145 kB

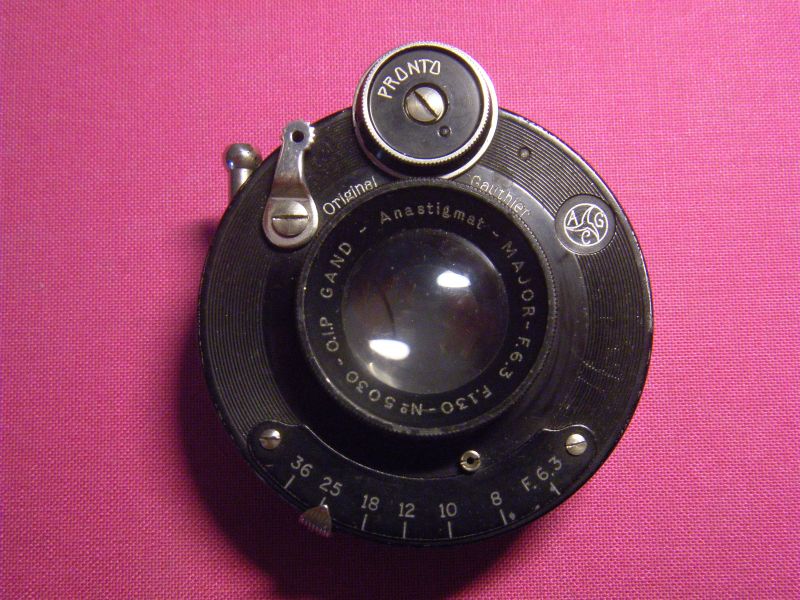

Pronto T,B,25,50,100 58mm 29mm 26mm Blende 6,3,8,10,12,18,25,36 a.jpg Pronto T,B,25,50,100 58mm 29mm 26mm Blende 6,3,8,10,12,18,25,36 a.jpg (225x)

Mime-Type: image/jpeg, 144 kB
Pronto T,B,25,50,100 58mm 29mm 26mm Blende 6,3,8,10,12,18,25,36 b.jpg Pronto T,B,25,50,100 58mm 29mm 26mm Blende 6,3,8,10,12,18,25,36 b.jpg (192x)

Mime-Type: image/jpeg, 116 kB

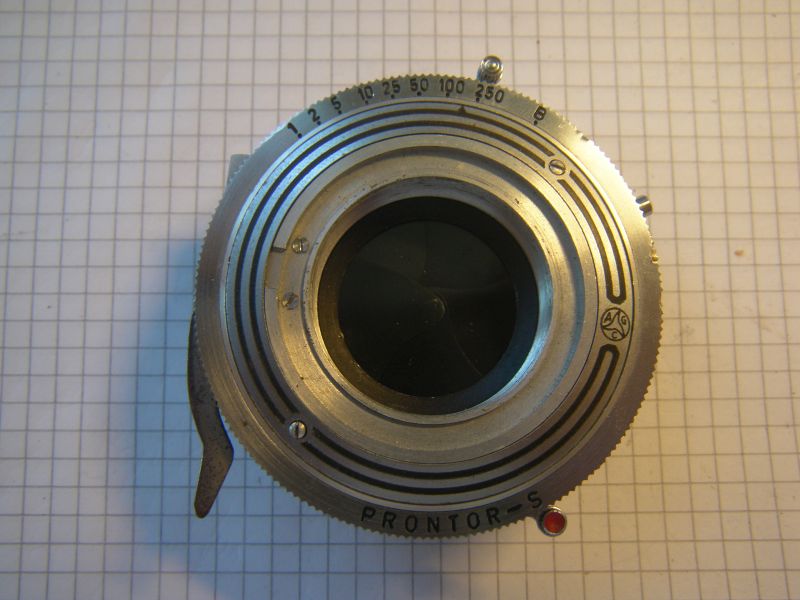

Prontor S 57mm 48mm 48mm 1-250 und B Blende 4,5-32 1.jpg Prontor S 57mm 48mm 48mm 1-250 und B Blende 4,5-32 1.jpg (221x)

Mime-Type: image/jpeg, 105 kB
Prontor S 57mm 48mm 48mm 1-250 und B Blende 4,5-32 2.jpg Prontor S 57mm 48mm 48mm 1-250 und B Blende 4,5-32 2.jpg (235x)

Mime-Type: image/jpeg, 113 kB
Vario 55,5 27 27 Zeit 25 50 100 B T Blende 8 11 16 23 32 45 a.jpg Vario 55,5 27 27 Zeit 25 50 100 B T Blende 8 11 16 23 32 45 a.jpg (228x)

Mime-Type: image/jpeg, 92 kB
Vario 55,5 27 27 Zeit 25 50 100 B T Blende 8 11 16 23 32 45 b.jpg Vario 55,5 27 27 Zeit 25 50 100 B T Blende 8 11 16 23 32 45 b.jpg (234x)

Mime-Type: image/jpeg, 104 kB
Lioyd 56 31 31 Zeit 1 2 5 25 50 100 B T Blende 8 11 16 22 32 45 a.jpg Lioyd 56 31 31 Zeit 1 2 5 25 50 100 B T Blende 8 11 16 22 32 45 a.jpg (234x)

Mime-Type: image/jpeg, 124 kB
Lioyd 56 31 31 Zeit 1 2 5 25 50 100 B T Blende 8 11 16 22 32 45 b.jpg Lioyd 56 31 31 Zeit 1 2 5 25 50 100 B T Blende 8 11 16 22 32 45 b.jpg (193x)

Mime-Type: image/jpeg, 156 kB
Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 a.jpg Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 a.jpg (253x)

Mime-Type: image/jpeg, 103 kB
Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 b.jpg Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 b.jpg (223x)

Mime-Type: image/jpeg, 148 kB
Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 c.jpg Sektorenverschluss 58 27 27 Zeit 2 5 10 50 100 250 Blende 6,8 9 12,5 18 25 36 c.jpg (245x)

Mime-Type: image/jpeg, 143 kB

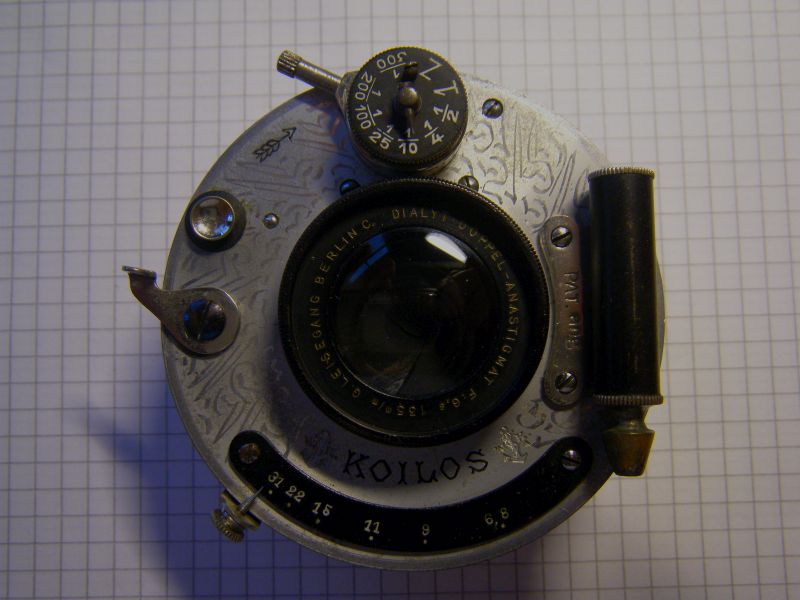

Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 a.jpg Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 a.jpg (233x)

Mime-Type: image/jpeg, 98 kB
Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 b.jpg Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 b.jpg (246x)

Mime-Type: image/jpeg, 112 kB
Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 a.jpg Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 a.jpg (234x)

Mime-Type: image/jpeg, 105 kB
Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 b.jpg Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 b.jpg (231x)

Mime-Type: image/jpeg, 115 kB

Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


29.04.18 15:00
Freier-Sascha

Moderator
29.04.18 15:00
Freier-Sascha

Moderator

 Deutsche Zentralverschlüsse und ihr Innenleben, Teil 1 und 2

12.) Kenngott, Wilhelm Stuttgart
Koilos Lederbremse:


Koilos Luftbremse silbern:


Koilos Luftbremse schwarz:


13.) Kodak AG Stuttgart z.B. für Instamatic

14.) Krügener Dr. Rudolf, Frankfurt

15.) Linhof, Valentin, München

16.) N & H Neumann & Heilemann Jena und Japan

17.) Rollei-Werk Braunschweig z.B. für Rollei 35

18.) Rulex GmbH München
Rulex:


19.) S & B Stein & Binneweg Freital

20.) Steinheil C.A. München

21.) VEB Balda, Belca Dresden z.B. Ovus / Cludor / Vebur

22.) VEB Mimosa Dresden z.B. Velax / Corona
Velax für Mimosa:


23.) Voigtländer & Sohn Braunschweig

24.) Wünsche, Emil Reik bei Dresden

25.) Zeiss Ikon Dresden z.B. Klio / Telma

26.) Lucht F.L. Berlin (die Nikette Kameras hatten eigene 5-teilige Zentralverschlüsse)

27.) Contessa, Stuttgart: Vici-Verschluss, Patent von Dr. Aug. Nagel

Ob das wohl alle sind?

Nein, hier kommt noch einer:

28.) C.P.Goerz, Berlin:
Sektorenverschluss 1902: Das Besondere: es gibt keine eigenen Blendenlamellen, sondern die Verschlusslamellen springen auf die eingestellte Blende auf, und nicht weiter:


und noch einer:

29.) Germania Camerawerke, Tharant - Paul Rischer: fertigte zwischen 1917 und 1924 die Zentralverschlüsse "Reform" und "Simplex"

27.12.2018: und noch einer:

30.) Leonar aus Hamburg fertigte einen "Leonar-Automat"-Zentralverschluss mit 2-5-50-100-B-T Zeiten


Gruss
Freier-Sascha

Datei-Anhänge
Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 a.jpg Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 a.jpg (221x)

Mime-Type: image/jpeg, 98 kB
Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 b.jpg Koilos mit Lederbremse 62 28 28 Zeit 1 2 4 10 25 100 200 300 B T Blende 6,8 9 11 15 22 31 b.jpg (241x)

Mime-Type: image/jpeg, 112 kB
Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 a.jpg Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 a.jpg (234x)

Mime-Type: image/jpeg, 105 kB
Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 b.jpg Koilos Luftbremse silbern 56 27 27 Zeit 1 2 4 10 50 100 300 B T Blende 4,6 6 12 24 48 96 192 b.jpg (227x)

Mime-Type: image/jpeg, 115 kB
Koilos Luftbremse schwarz 64 31 31 Zeit 1 2 4 10 50 100 300 B T Blende 6,2 8,5 12 17 24 34 48 a.jpg Koilos Luftbremse schwarz 64 31 31 Zeit 1 2 4 10 50 100 300 B T Blende 6,2 8,5 12 17 24 34 48 a.jpg (202x)

Mime-Type: image/jpeg, 101 kB
Koilos Luftbremse schwarz 64 31 31 Zeit 1 2 4 10 50 100 300 B T Blende 6,2 8,5 12 17 24 34 48 b.jpg Koilos Luftbremse schwarz 64 31 31 Zeit 1 2 4 10 50 100 300 B T Blende 6,2 8,5 12 17 24 34 48 b.jpg (212x)

Mime-Type: image/jpeg, 114 kB
Rulex 58 27 27 Zeit 1 2 5 10 25 50 100 200 300 Blende 4,5 6,3 9 12,5 18 25 a.jpg Rulex 58 27 27 Zeit 1 2 5 10 25 50 100 200 300 Blende 4,5 6,3 9 12,5 18 25 a.jpg (210x)

Mime-Type: image/jpeg, 126 kB
Rulex 58 27 27 Zeit 1 2 5 10 25 50 100 200 300 Blende 4,5 6,3 9 12,5 18 25 b.jpg Rulex 58 27 27 Zeit 1 2 5 10 25 50 100 200 300 Blende 4,5 6,3 9 12,5 18 25 b.jpg (214x)

Mime-Type: image/jpeg, 125 kB
Goerz Sektorenverschluss 1.JPG Goerz Sektorenverschluss 1.JPG (146x)

Mime-Type: image/jpeg, 96 kB
Goerz Sektorenverschluss 2.JPG Goerz Sektorenverschluss 2.JPG (195x)

Mime-Type: image/jpeg, 106 kB
Velax 1.JPG Velax 1.JPG (149x)

Mime-Type: image/jpeg, 96 kB
Velax 2.JPG Velax 2.JPG (195x)

Mime-Type: image/jpeg, 104 kB
13.02.25 09:55
irifue

500 und mehr Punkte
13.02.25 09:55
irifue

500 und mehr Punkte

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo Sascha,
deine Abhandlung über die Zentralverschlüsse sind atemberaubend und helfen sehr bei der Kamerabestimmung.

Vielen Dank dafür

Liebe Grüße

Ingrid
14.02.25 11:57
Sammler

Moderator
14.02.25 11:57
Sammler

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo

Ich kann nur meine Gratulation zu der Arbeit von Freier Sascha aussprechen sowas von "Spitze"
Leider kannte ichdiee Arbeit bisher nicht.

ich selbst habe für mich eine Exel Liste über sehr viele Verschlüsse erstellt
Inwischen bin ich bei der Nr. 305 angekommen und die Liste wird sicherlich noch größer werden
Da ist aber das gesamte Spektrum der Verschlüsse eingeflossen.

Weil diese Liste so umfangreich ist und keine Bilder enthält stelle ich sie nicht ein.

Sollte aber jemand Fragen haben z.b. nach hat der oder Hersteller Verschlüsse hergestellt ? kann ich evtl. helfen, meine Daten eschränke sich aber nur auf
Hersteller
Modell teilweise auch das Jahr
Teilweise auch auf die Art Zentral/Schlitz/ Rolleau u.s.w.

Wenn Info gewünscht wird bitte nur über PN.


Gruß
Wolfgang der Sammler
14.02.25 15:33
Freier-Sascha

Moderator
14.02.25 15:33
Freier-Sascha

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo miteinander,
Danke für die Blumen...
Die obige Zusammenstellung ist ja schon einige Jahre her. Inzwischen hat sich die Sammlung beträchtlich erweitert. Da ich mich "nur" mit der Bestimmung von Plattenkameras aus dem deutschsprachigen Raum beschäftige, geht es mir auch nur um Verschlüsse an solchen Kameras.
An Typen sind das:
-Fensterladen-Verschlüsse
-Grundner- / Augenlied-Verschlüsse
-Guillotine- / Fallbrett-Verschlüsse
-Schleuder- / Rotations-Verschlüsse
-Lamellenverschlüsse an Fachkameras
-Schlitzverschlüsse vor dem Objektiv
-Schlitzverschlüsse hinter dem Objektiv
-Schlitzverschlüsse vor der Platte
-Zentralverschlüsse

An Firmen / Hersteller / Erfinder gab es:

-Steinheil - Zschokke - Pritschow - Bruns - Deckel (Diese Firmen bzw. Persönlichkeiten haben zusammen gearbeitet bzw. haben sie zum grossen Teil, phasenweise für Steinheil gearbeitet)
-Kenngott - Gauthier (haben anfangs zusammen gearbeitet)
-Rietzschel - Agfa - Ansco (Agfa hat Rietzschel übernommen, später mit Ansco zusammen gearbeitet)
-Balda-Werke
-Bardorf, Hermann / Berlin
-Beier / Freital
-Bülter & Stammer (später: Orion)
-Certo / Peppel & Lippert
-Drexler & Nagel (später: Contessa)
-Contessa-Nettel
-Mimosa, Velax
-Werner, Gebr.
-Zeiss Ikon (Ost), Priomat / Tempor
-Balda / Beltica, Ovus / Cludor / Vebur
-Ebigt, Georg / Tharant
-Erko / Erkos
-Ernemann
-Foth
-Franka
-Franke & Heidecke
-Gaertig & Thiemann
-Goerz, C.P.
-Harbers, Christian
-Hüttig & Sohn
-Krügener, Dr. Rudolf
-Wünsche, Emil
-Ica AG
-Zeiss Ikon
-Ihagee
-Niell & Simons (Köln & Brüssel) / Kindermann (Berlin)
-Kochmann (Dresden)
-Krauss (Stuttgart)
-Krecker & Ehrentraut (Görlitz)
-Leonar
-Liesegang (Düsseldorf)
-Linhof
-Lüttke & Arndt / Arndt & Löwengard / Leonar
-Indupor (Frankfurt)
-Mader, Hieronimus
-Mono / Rudolf Chaste
-Nettel, Körner & Mayer
-Plaubel (Frankfurt)
-Pöck, Hans (München)
-Rollei / Franke & Heidecke GmbH / DHW / DW
-Rulex GmbH (München)
-Stein & Binneweg (Freital)
-Schiffmacher, Eusebius (München)
-Spitzer, Otto
-Schneider, Josef (Kreuznach)
-Strehle, Otto (München)
-Tischler, Anton (München)
-Thowe
-Voigtländer & Sohn
-Welta (Waurich & Weber)
-Zeiss, Carl (Jena)

Beispiel von Verschlüssen amerikanischer Verschlusshersteller an Plattenkameras aus Deutschland:
-Bausch & Lomb
-Wollensak
-Ilex
-Gundlach
-Kodak

Französische:
-Krauss, E.
-Cadot
-Glegil
-Decaux
-Londe-Desaudeix
-Lund
-Mattioli
-Gitzo
-Dehel

Grossbritanien:
-Ensign
-Beck
-Kershaw - Soho
-Lancaster
-Newman & Guardia
-Shew
-Taylor - Hobson
-Thornton - Pickard

Japanische:
-Seikosha
-Rokuoh-sha
-Konan
-Tougodo
-Molta Shokai
-D.O.C.
-Olympus Koho
-T.K.S.
-Okako
-Miyoshi
-Elka
-Fujiko
-Neumann & Heilemann
-Copal

Österreichische:
-CIA
-Lechner
-Themsteyer
-Wanaus

Schweizer:
-Boreux
-Suter
-Thury & Amey
-Wolf, B. Basel
-Zulauf

Fest eingebaute Schlitzverschlüsse gab es von:
-Körner & Mayer / Camerwerk Sontheim / Nettel
-Drexler & Nagel / Contessa
-Contessa-Nettel
-Zeiss Ikon
-Ernemann
-Palmos / Zeiss
-Krügener
-Wünsche
-Hüttig
-Ica
-Anschütz / Goerz
-Bentzin
-Bülter & Stammer
-Busch, Emil
-Camerabau Frankfurt
-Erko
-Errtee
-Friede, E.H.
-Golz & Breutmann / Mentor
-Haundess
-Hesekiel
-Ihagee
-Kosatz, Konstantin
-Kricheldorf, Fritz
-Lorenz, Ernst
-Orionwerk
-Plaul, Carl
-Reichard, Paul
-Rietzschel (Multi-Clack Stereo, laut Kadlubek mit Schlitzverschluss)
-Roth, A.O.
-Schlesicky-Ströhlein
-Sommer, Bernhard
-Steckelmann, Max
-Stegemann, A.
-Steinheil
-Voigtländer
-Zoller, Reinhold

Und das sind nur die eindeutig zuordenbaren....

Gruss

Sascha Frei

Zuletzt bearbeitet am 15.02.25 09:26
14.02.25 15:43
Rainer

Administrator
14.02.25 15:43
Rainer

Administrator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo zusammen,

ich betrachte die Bilder-Serie von Sascha zum Thema Plattenkamera-Verschlüsse im WWW als das Standard-Werk. Mit einem Blick DIE Zusammenstellung eine große Auswahl dieser Verschlüsse.

Aus irgend einem Grund war die Mrkierung für diesen Thread nicht mehr aktiv. Habe das wieder aktiviert, sodass der Thread jetzt immer weit oben in der Unterforum-Startseite zu finden ist.



Beste Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 14.02.25 16:07
14.02.25 19:36
axel

Moderator
14.02.25 19:36
axel

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Freier-Sascha:
Hallo miteinander,


An Firmen / Hersteller / Erfinder gab es:

...

Und das sind nur die eindeutig zuordenbaren....

Gruss

Sascha Frei

Wieder eine schöne Zusammenstellung! Danke Sascha!

Zwei Anmerkungen bzw. Fragen habe ich dazu:

1. Weshalb sind Otto Spitzer und Thowe unter einem Punkt zusammengefasst?

2. Der Schlitzverschluss von Erko sieht rein äußerlich betrachtet wie ein Bernhard Sommer-Verschluss aus!?

Beste Grüße

Axel
14.02.25 20:05
Freier-Sascha

Moderator
14.02.25 20:05
Freier-Sascha

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Hallo Axel,

Ob der Erko Schlitzverschluss von Sommer ist, können wir erst endgültig klären, wenn wir Einen in der Hand haben und auseinander bauen können....Es liegt allerdings nicht nahe, dass Erko einen komplett eigenen Schlitzverschluss entwickelt hat.

Spitzer und Thowe haben in dem Sinn nichts miteinander zu tun. Ich habe sie nur zusammen erwähnt, weil sie in meinem Buch in einem Kapitel sind:

https://blende-und-zeit.sirutor-und-comp...p;id=1739559861

Gruss

Sascha

Datei-Anhänge
Spitzer.pdf Spitzer.pdf (55x)

Mime-Type: application/pdf, 292 kB
14.02.25 21:15
axel

Moderator
14.02.25 21:15
axel

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Danke Sascha!

Freier-Sascha:

Ob der Erko Schlitzverschluss von Sommer ist, können wir erst endgültig klären, wenn wir Einen in der Hand haben und auseinander bauen können....Es liegt allerdings nicht nahe, dass Erko einen komplett eigenen Schlitzverschluss entwickelt hat.

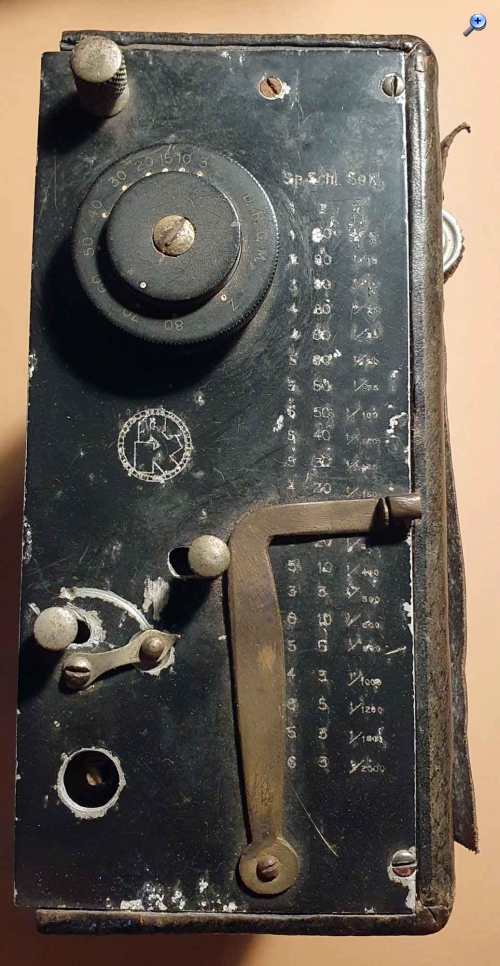

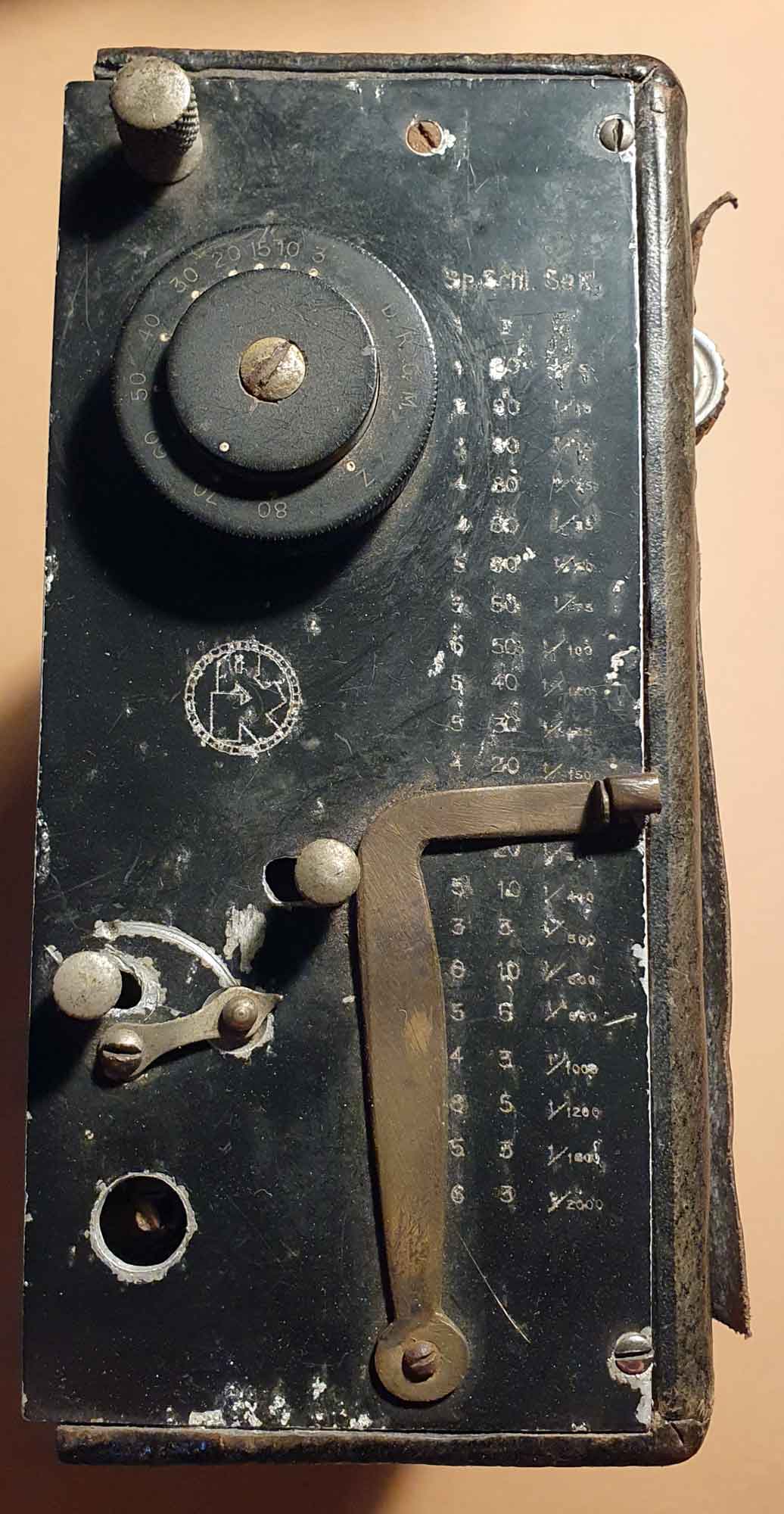

Wenn ich wüsste, wie man den großen Einstellknopf fachgerecht demontiert, würde ich mal einen Blick hinein werfen ...

Beste Grüße
Axel

Zuletzt bearbeitet am 14.02.25 21:41

Datei-Anhänge
20250214_204949.jpg 20250214_204949.jpg (32x)

Mime-Type: image/jpeg, 142 kB
14.02.25 23:26
Jan_S

Moderator
14.02.25 23:26
Jan_S

Moderator

 Re: Deutsche Zentralverschlüsse und ihr Innenleben Teil 1 und 2

Vielen Dank auch von mir für die gute Arbeit!

--
Beste Grüße
Jan
 1 2 3
 1 2 3
Sommer-Schlitzverschlüssen   „Certo-Minimal-Verschluss“   Plattenkamera-Verschlüsse   Certo-Minimal-Verschluss   Certo-Minimal-Verschlusses   Schlitzverschluss   Schlitzverschluss-Kameras   Augenlied-Verschlüsse   Verschlusszeiteneinstellung   Innenleben   Erko-Zweiverschluss-Kamera   Handelsregistereintrag   Auto-Sektoren-Verschluss   Fallbrett-Verschlüsse   Zentralverschlüsse   Verschluss   Verschlußverkleidung   Kamera-Tischler-Niveau   Deutsche   Rotations-Verschlüsse
