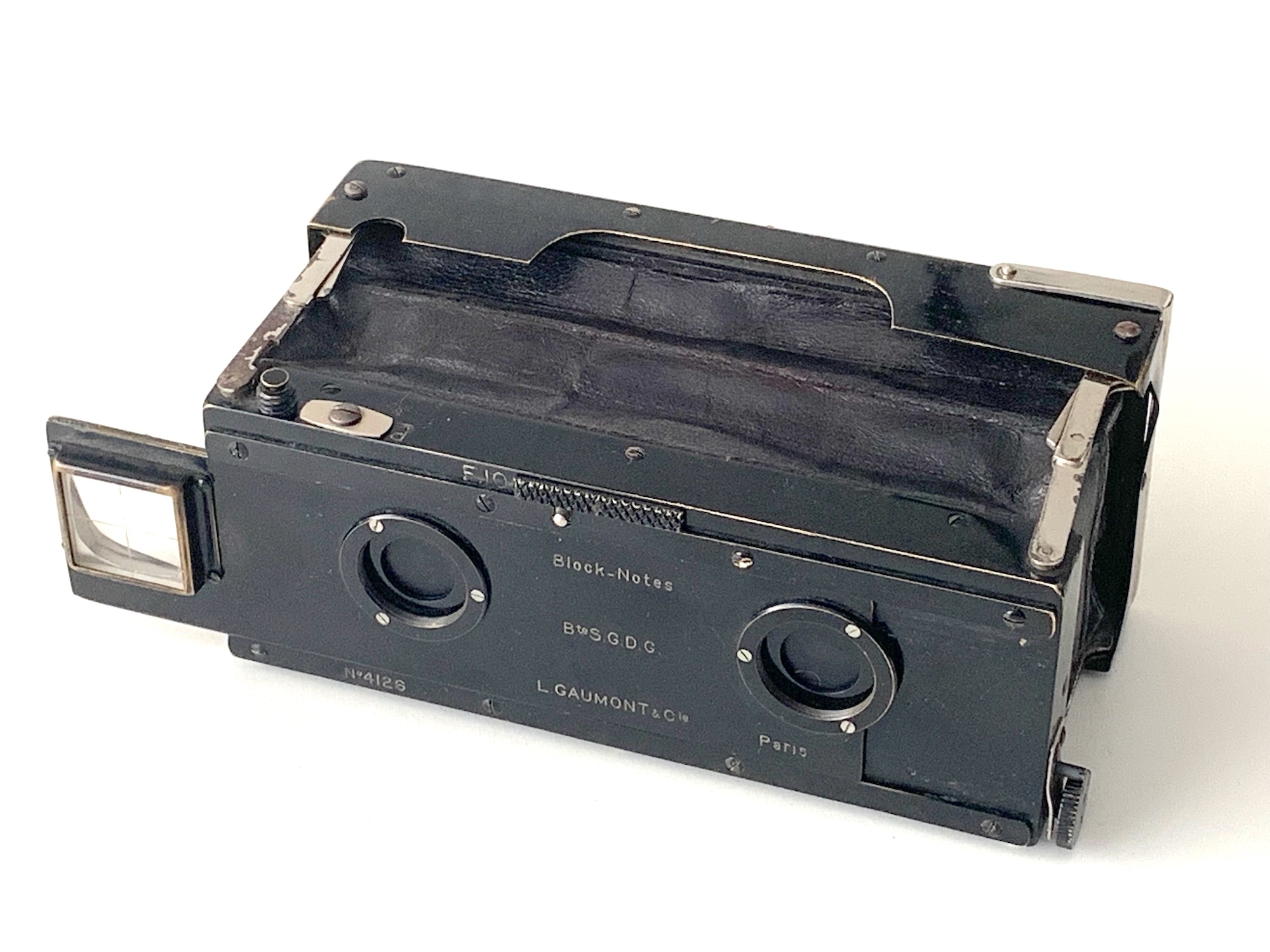

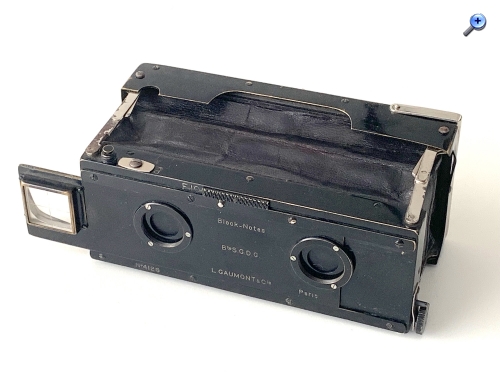

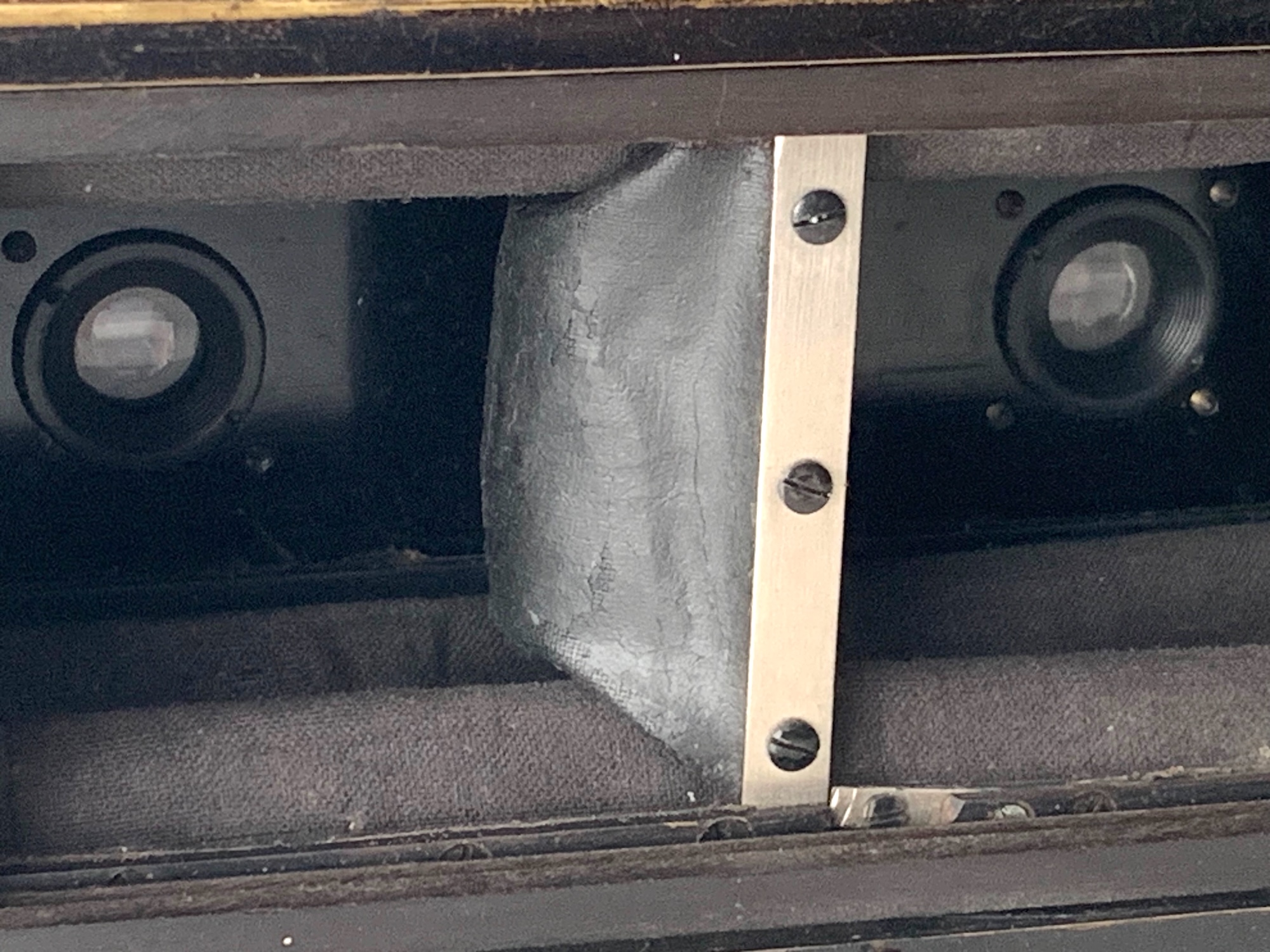

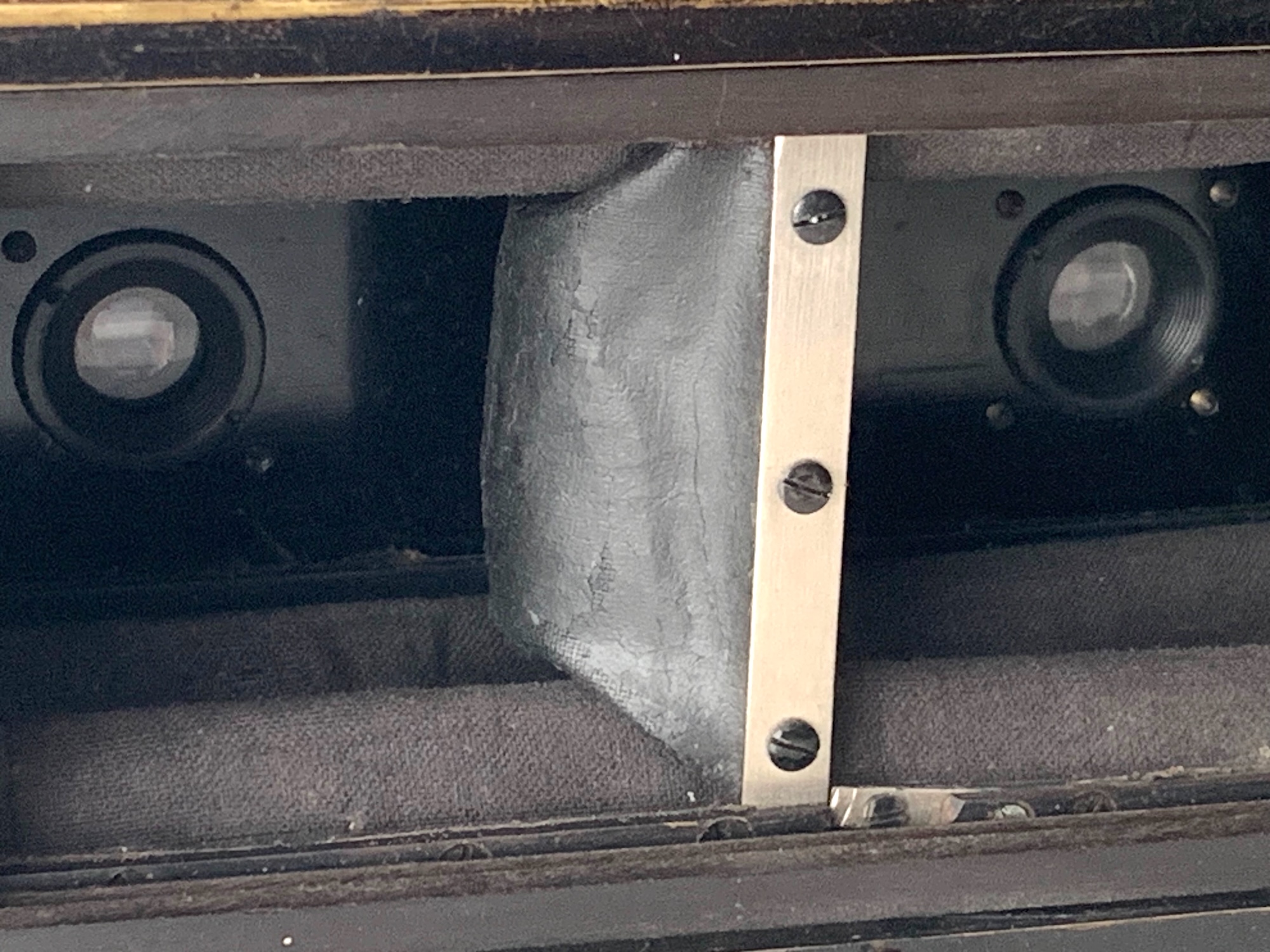

die hier vorzustellende Stereokamera im Format 4,5x10,7 ist, wie die Bezeichnung Block-Notes verrät, als fotografisches Notizbuch konzipiert, dementsprechend ist sie als Spreizenkamera ausgeführt, was ein vergleichsweise kleines Packmaß ermöglicht. Das Objektivbrett wird mittels Knickspreizen in Aufnahmeposition gebracht, die Konstruktion ähnelt insofern derjenigen des Polyscops 608 der Ica (--> https://blende-und-zeit.sirutor-und-comp...5&thread=26). Bei der Block-Notes ist der Balgen allerdings einteilig, weshalb auch die Stereoscheidewand faltbar konstruiert ist.

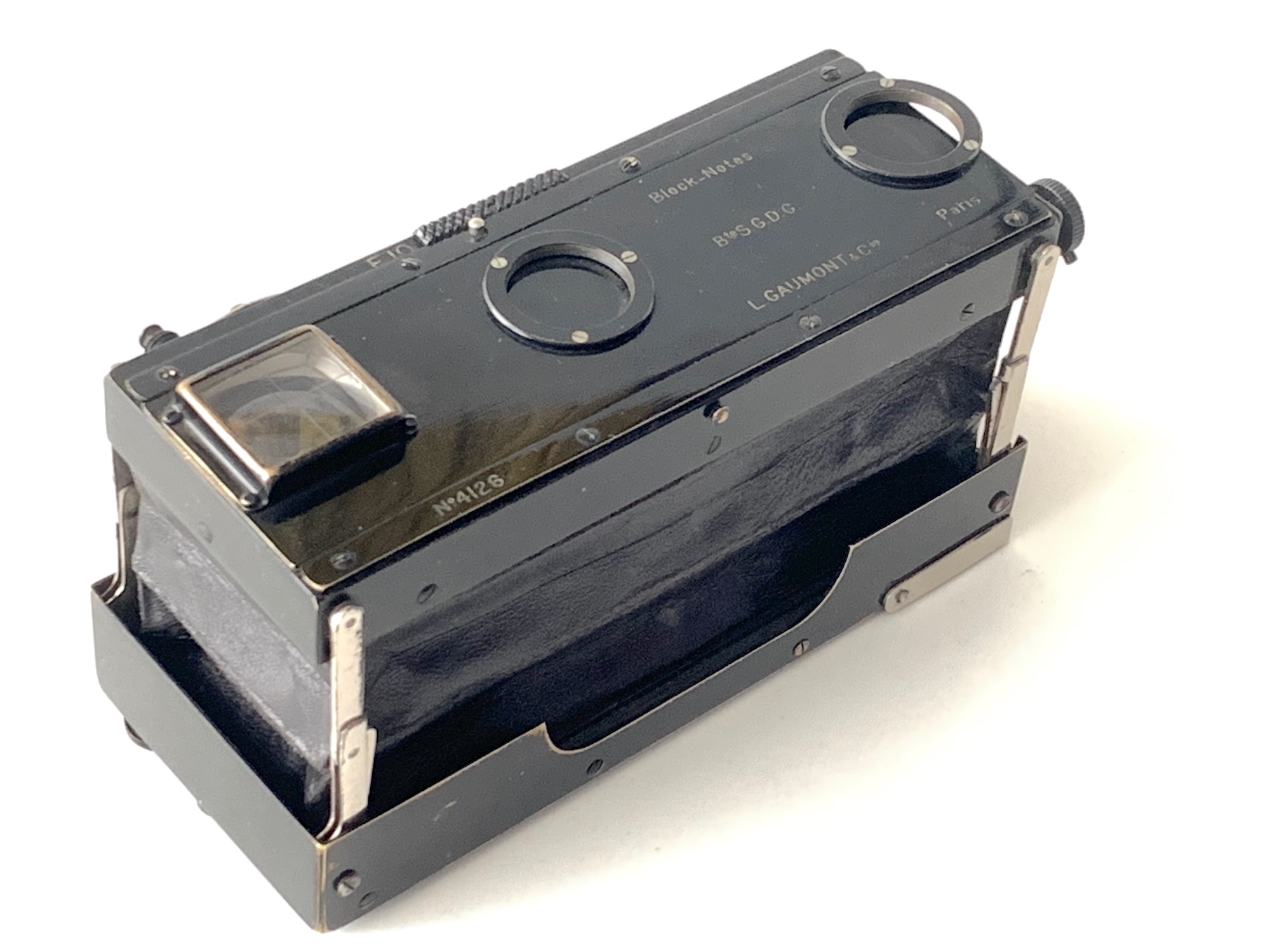

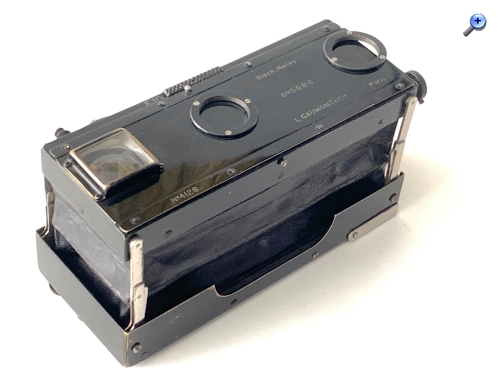

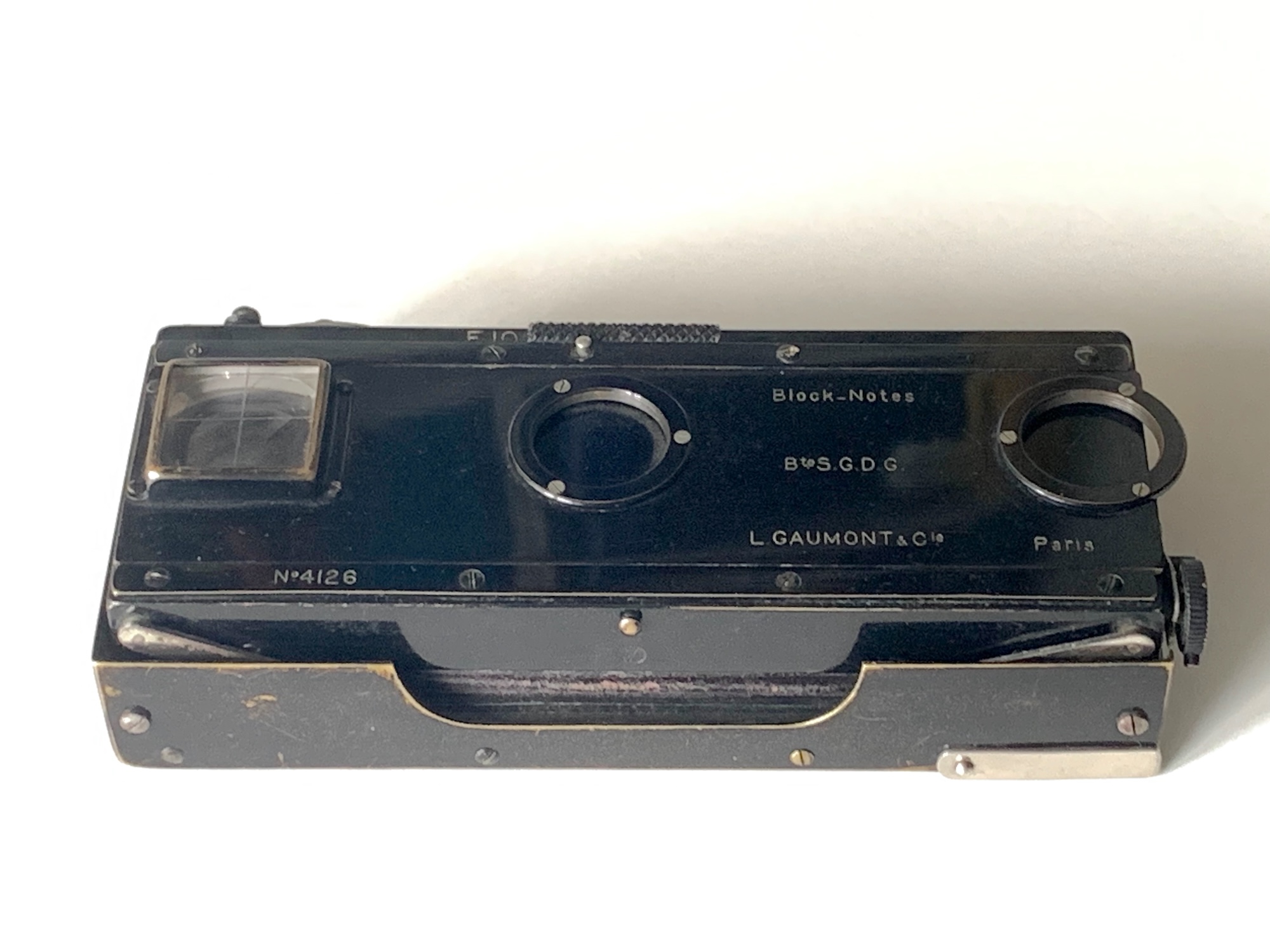

Im zusammengefalteten Zustand misst die Kamera 13,5 x 6 x 3,2 cm (allerdings ohne Magazin), ähnlich wie die erwähnte Ica 608. Allerdings relativiert sich der Größenvorteil dieser Faltkameras, wenn man Kassetten, insbesondere die seinerzeit üblichen Wechselmagazine montiert (vom Gewicht der Platten ganz zu schweigen). Zu sehen ist das beim auf collection-appareils gezeigten Exemplar (-- > https://collection-appareils.fr/x/html/a...-Notes%20B.html). Das vorliegende Exemplar kam leider ohne Mattscheibenrückteil und ohne Kassette (dafür vergleichsweise günstig). Noch habe ich keine passenden Kassetten im Bestand; genormt ist auch bei den Stereokameras leider wenig.

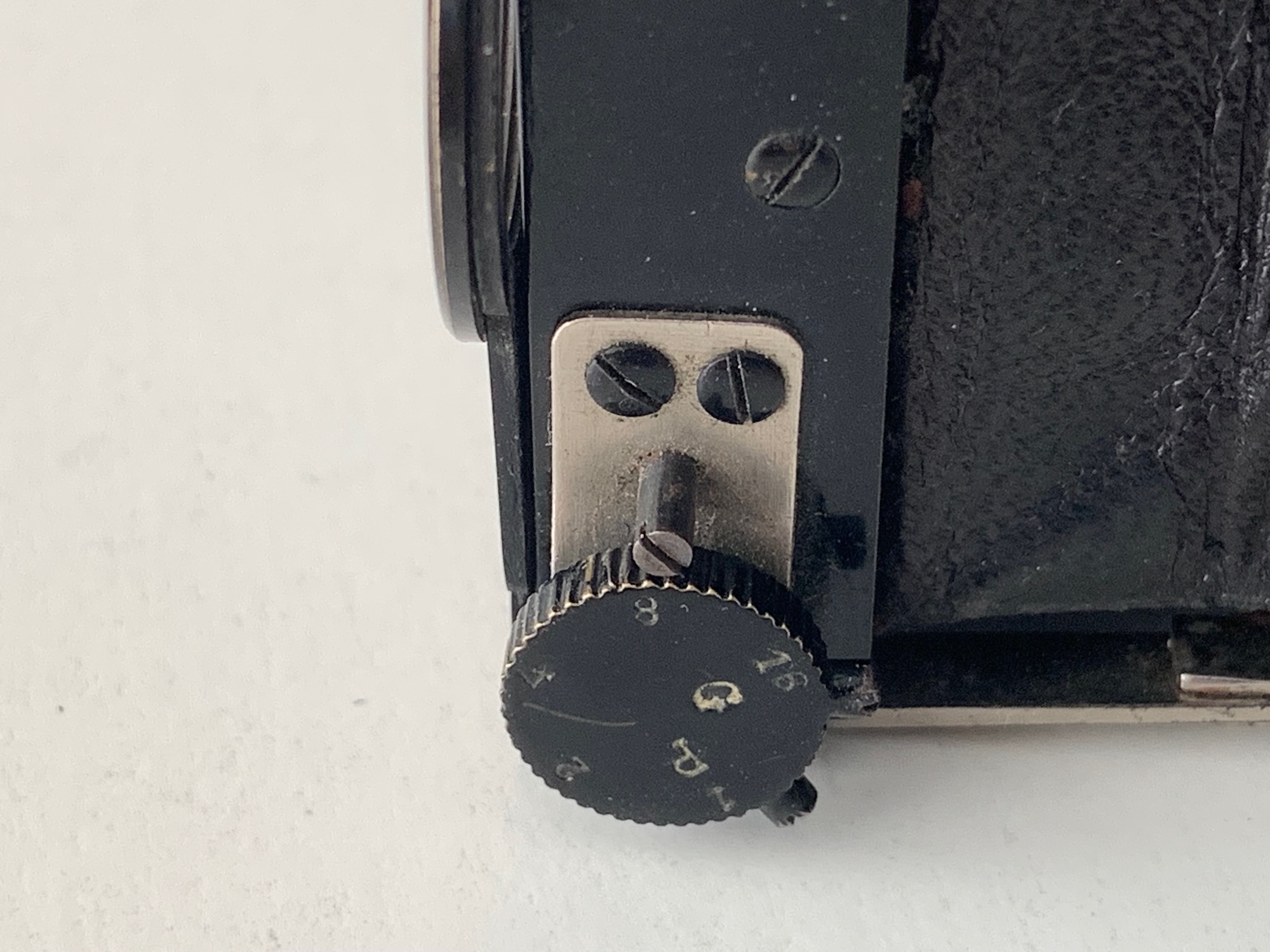

Zum Fotografieren muss ein Schieber auf der Frontplatte nach links gezogen werden. Damit werden der Strahlengang freigegeben und der Newtonsucher in Aufnahmeposition gebracht; zugleich wird der Verschluss gespannt. Beim Verschluss handelt es sich um einen Guillotineverschluss mit stufenlos einstellbaren Zeiten bis 1/100, wie er von anderen Gaumont-Modellen bekannt ist, z. B. der Stéréo-Spido D (-- > https://blende-und-zeit.sirutor-und-comp...5&thread=57).

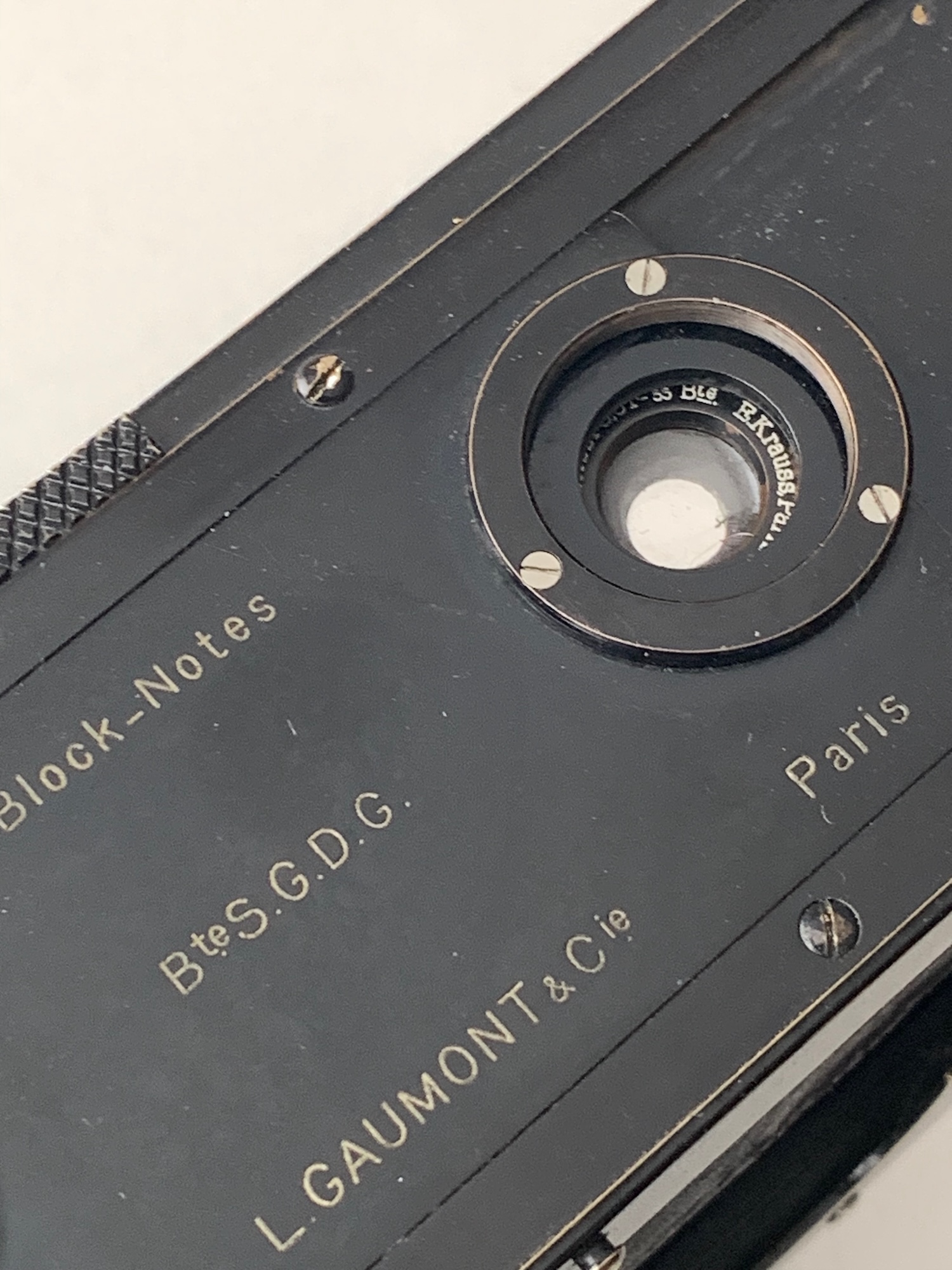

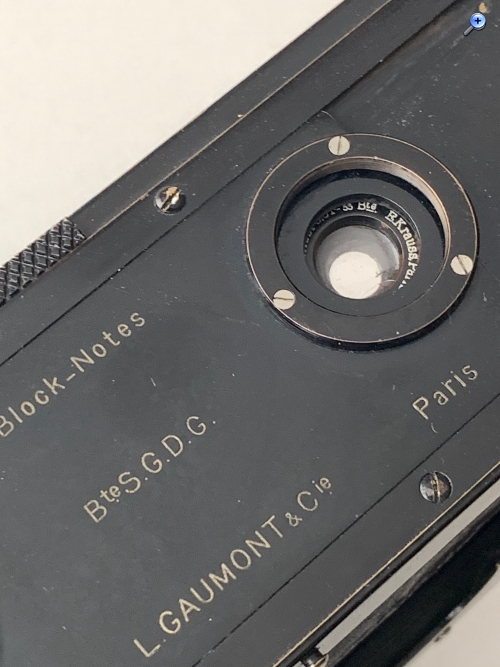

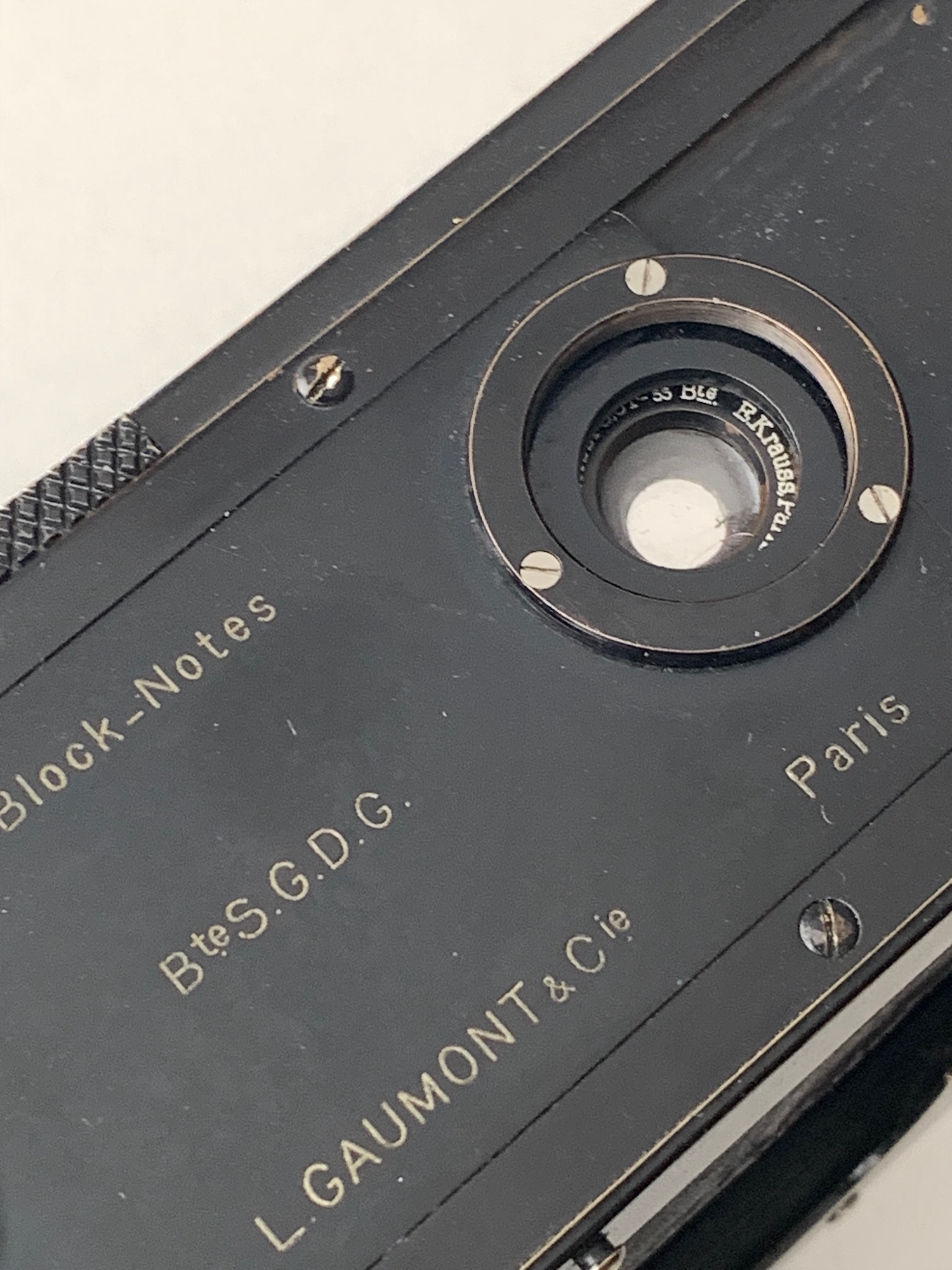

Die Objektive sind mitsamt Fassung vollständig hinter dem Verschluss positioniert. Verbaut sind beim vorliegenden Exemplar zwei Krauss-Tessare 6,3/55, das war die teuerste Bestückung. Die Öffnungen auf dem Schieber vorn sind jeweils mit einem Filtergewinde versehen.

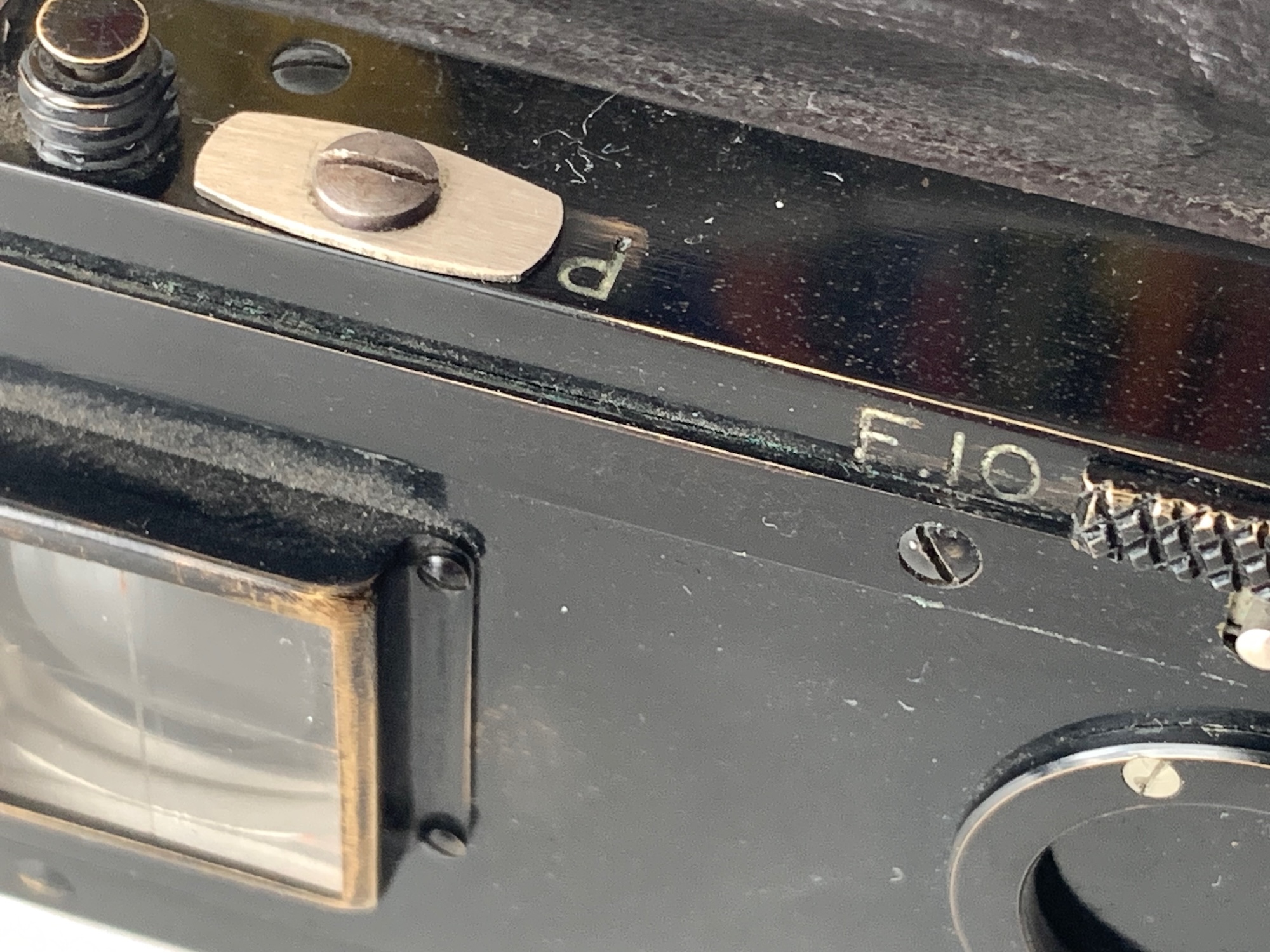

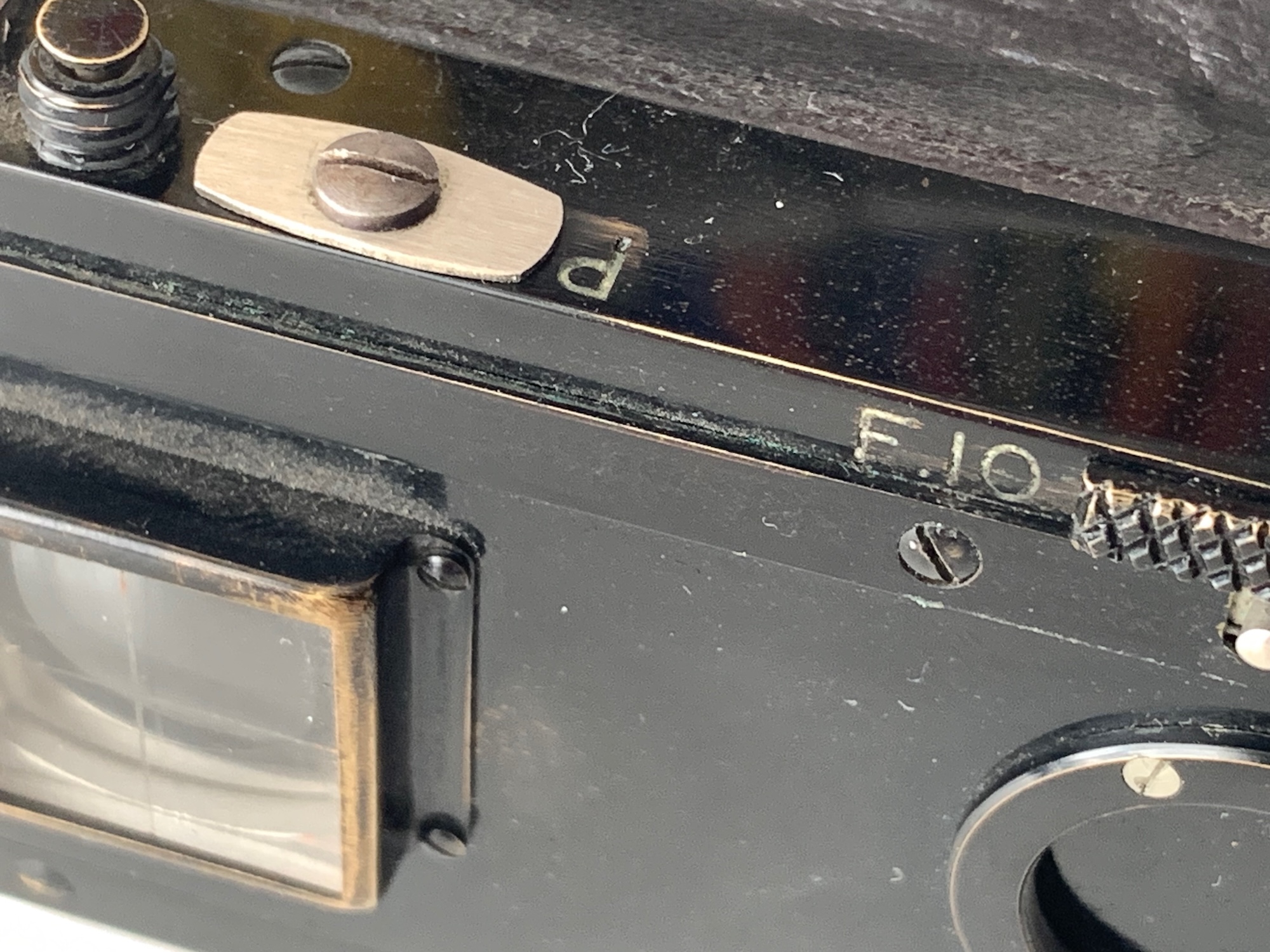

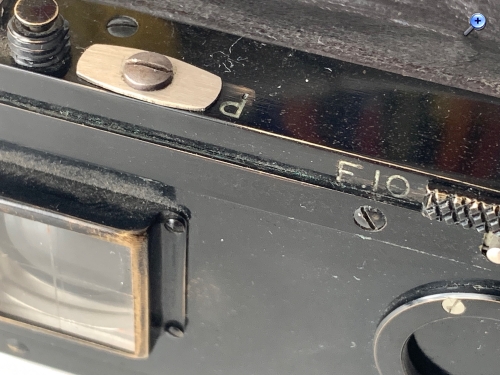

Eine Entfernungseinstellung ist, wie bei vielen Stereokameras, nicht vorgesehen. Die einzige weitere Einstellmöglichkeit ist eine Lochblende mit den Öffnungen 6,3 und 10, die über einen einrastbaren Schieber auf der Oberseite betätigt wird. Mit dem Schieber neben dem Auslöser kann zwischen den Momentzeiten und B umgeschaltet werden.
Die Block-Notes gehört zu einer Kameraserie in verschiedenen Formaten: Die Stereoausführung (modèle B) war auch im Format 6x13 lieferbar, außerdem gab es Monokameras (modèle A) in den Formaten 6,5x9 und 4,5x6 (sicherlich die eigentliche Notizbuch-Kamera), diese auch in besserer Ausstattung und mit Fokussierung (modèle C). Die Stereokamera gab es auch in einer Version mit starrem Gehäuse. Angeboten wurden die Kameras im Zeitraum 1904 bis ca. 1927. Ausführliche Informationen zu der Kamerafamilie findet man auf der Seite von Danimann (--> www.camarassinfronteras.com/gaumont_bloc...lock_notes.html).
