[ iIa ] Revue CX 30 (CX-30), CX 20, CX 10, Chinon 313P XL

Hallo zusammen,

die kleine Kamera verfügt über gute Qualitäten bei schwachem Licht. Neben dem lichtstarken Objektiv und einer gegenüber üblichen Schmalfilmkameras größerem Öffnungswinkel (220 Grad) der Sektorenblende können bei Nutzung der hochempfindlichen 23 DIN Kunstlichtfilme gute Schwachlichtaufnahmen realisiert werden.

die CX 30 gehört zur Geräte-Familie der Revue CX 10 und CX 20.

Revue CX 20 (CX-20): Revuenon 1:1,3 . 15 mm. Fixfokus 1,5 Meter bis unendlich
Abmessungen: 180 x 110 x 56 mm. Gewicht 535 Gr. Sonst wie CX 30. Filtergewinde 43 mm.

Revue CX 10 (CX-10): Revuenon 1:1,3 . 11 bis 22 mm. 2-fach-Zoom, Fixfokus 1,5 Meter bis unendlich (Weitwinkel)
Abmessungen: 180 x 110 x 56 mm. Gewicht 535 Gr. Sonst wie CX 30. Filtergewinde 46 mm.

Die CX 30 ist baugleich zur Chinon 313P XL.

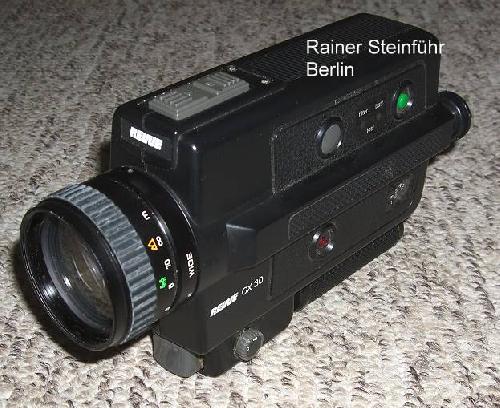

Nun zur REVUE CX 30:

Für höhere Auflösung auf die Photos klicken




Am Sucher erkennt man die fehlende Augenmuschel. Sie hat sich in ein schmieriges Gelee-Konstrukt aufgelöst. Mehr dazu:
http://www.blende-und-zeit.sirutor-und-c...d=35&page=1




Technische Daten:

  • Typ: Schmalfilmkamera für Super 8 mm Kassettenfilme
  • Modell: Revue (Quelle) CX 30 (CX-30)
  • Baujahr: 1980?
  • Objektiv: Revuenon 1:1,3 . 8,5 - 25,5 mm (3-fach-Zoom manuell und elektrischer Antrieb). Filtergewinde 46 mm.
  • Sucher: Spiegelreflexsucher mit Dioptrienausgleich, Filmendewarnung, Über/Unterbelichtungswarnung.
  • Entfernungseinstellung: Manuell, 1,5 m - Unendlich
  • Belichtung: Automatik durch die Linse
  • Bedienelemente: Auf der Oberseite: Zoomtasten T - W
  • Geschwindigkeiten: 18 B/s
  • Kunstlicht: Filterschieber für Tages- oder Kunstlicht auf der rechten Seite, testbar mit Batterie-Tester-Taste.
  • Filmkassetten: Kunstlicht 17 / 23 Din, Tageslicht 15 / 21 Din.
  • Stromversorgung: 2 x Mignonzellen AA 1,5 V, Batterietester mit LED. Stromabschaltung nach 10 Sekunde (nach Loslassen des Auslösers)
  • Abmessungen: 187 x 110 x 56 mm (Griff angeklappt, mit Objektiv)
  • Abmessungen: 14,2 x 110 x 56 mm (Griff angeklappt, ohne Objektiv)
  • Gewicht: 580 g
  • Besonderheiten, Sonstiges: Griff nach vorne schwenkbar - beinhaltet Batterien, Filmzählwerk,
    Kassetteneinschub von rechts, Abtastung der Filmempfindlichkeit, Gegenlicht-Taste,
    Filmendeanzeige, Stativgewinde. Ein-Ausschalter. Filmvoratsanzeige. Filmtypanzeige im Sichtfenster. Trageschlaufe. Bereitschafts-LED




MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Zuletzt bearbeitet am 28.07.17 23:17
