[ iIa ] Feldstecher-Ansatz für Minox-8x11 Kameras A, B, BL, C
Hallo zusammen,
mit den klassischen 8x11 Kameras von Minox, ausser Minox EC, also Modelle A, B, BL, C (so aufgeführt in der Bedienungsanleitung) lassen sich sogar recht gute Tele-Aufnahmen erzeugen.

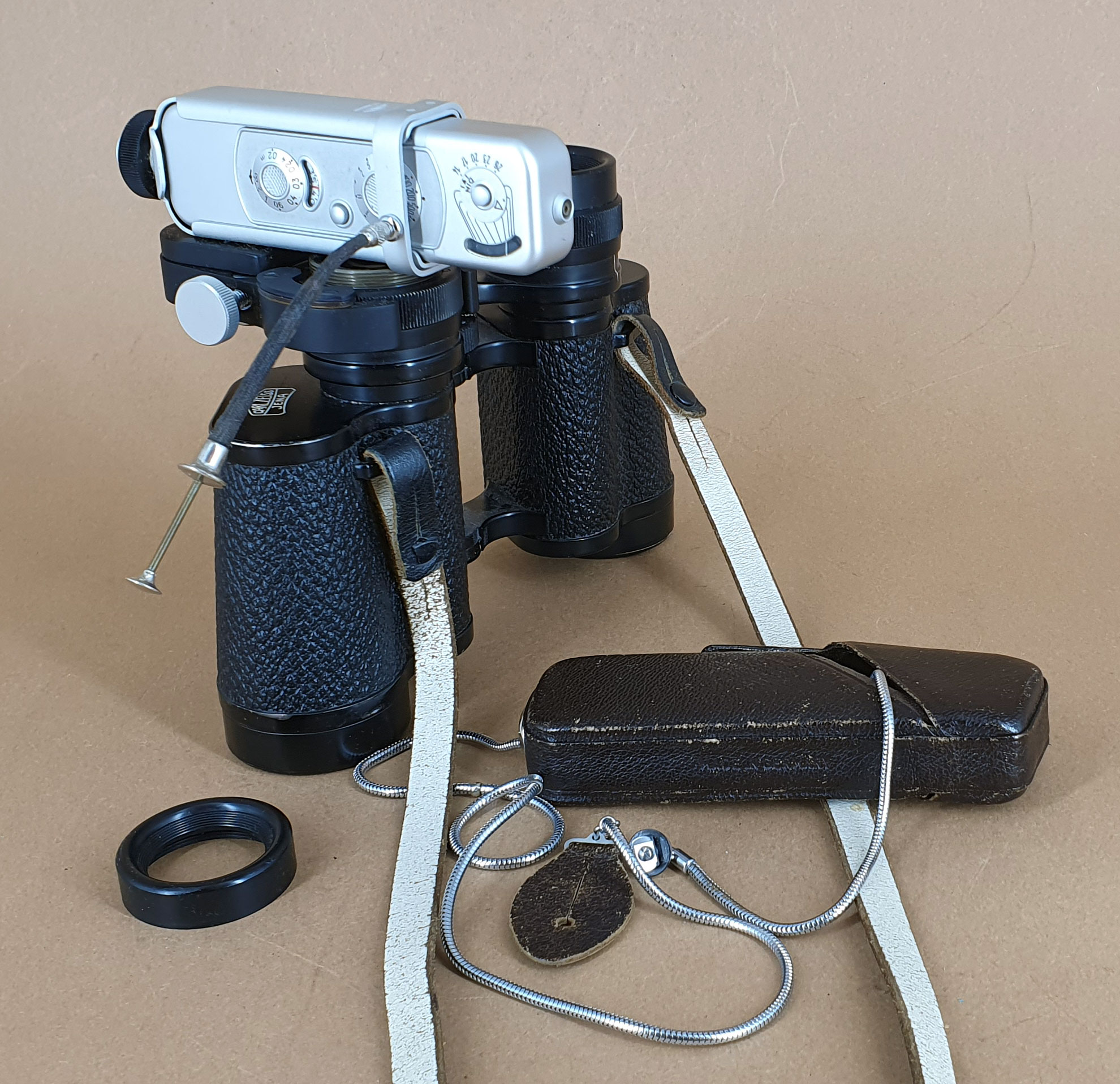

Dafür wurde der Feldstecheransatz angeboten, mit dem man die oben erwähnten Kameras an einen typischen zweiäugigen Feldstecher adaptieren kann. Sogar heute findet man hin und wieder Angebote für diese Adapter.
Der Adapter besteht aus zwei Baugruppen, die fest miteinander verbunden sind.

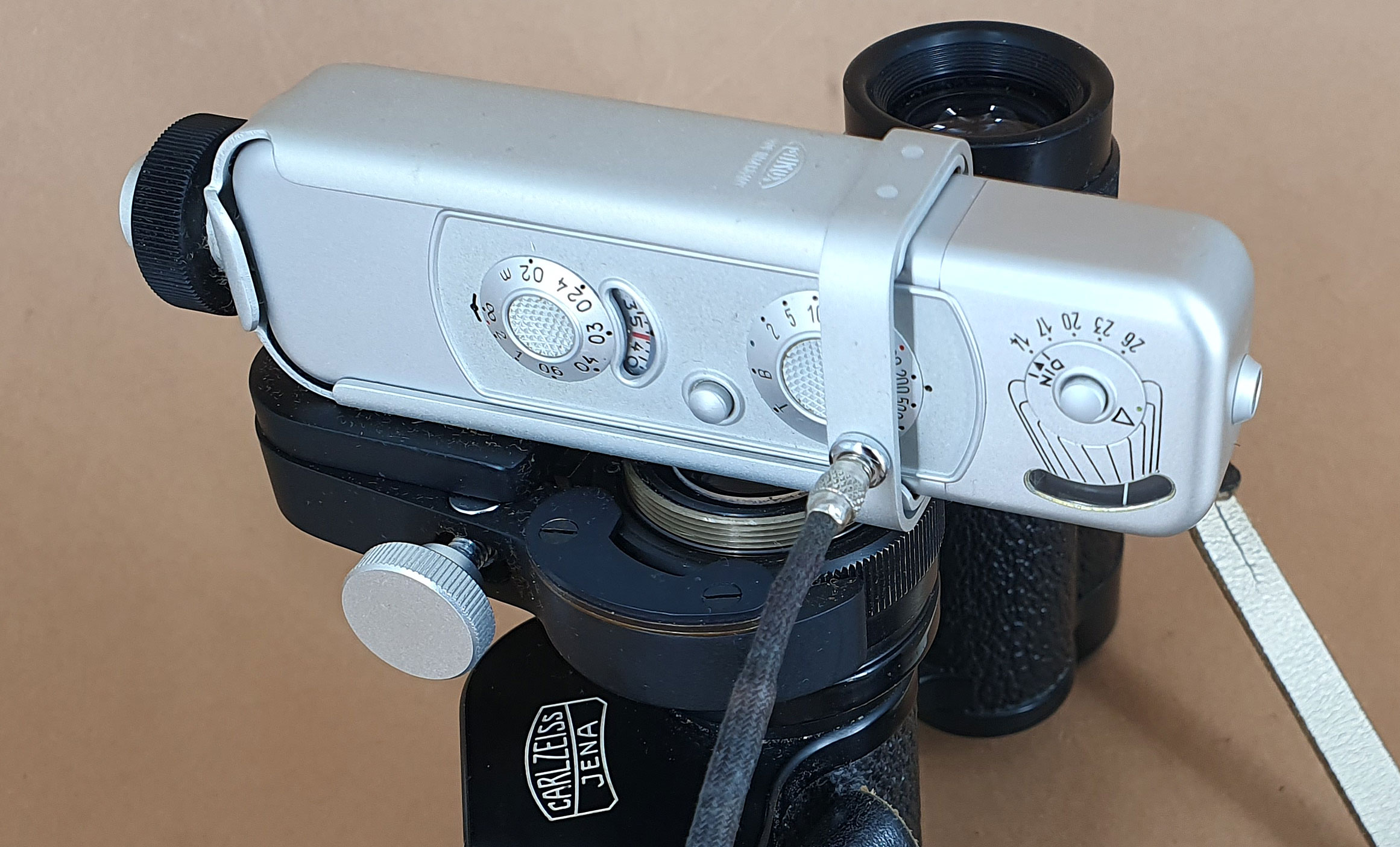

Die Baugruppe 1 nimmt die Minoxkamera als Halterung auf. Die Kamera wird mit einem Drehknopf an der Halterung verriegelt. Die Kamera bleibt dabei bedienbar und "aufziehbar".
Die Baugruppe 2 stellt die mechanische Verbindung zum bikularen Feldstecher her und zwar so, dass das nichtverstellbare Okular des dopeläugigen Feldstecher adaptiert wird.
Beide Baugruppen sorgen dafür, der Feldstecher genau mitten-symmetrisch vor das Kameraobjektiv platziert wird.
Mit dem freien Feldstecherokular kann jetzt das Motiv anvisiert werden und nun die Kamera ausgelöst werden.
Je nach Vergrößerung und Lichtstärke des Feldstecher, muss gegebenenfalls die Beleichtung der Kamera angepasst werden (bei den Modellen mit Belichtungsmesser und oder Automatik per Verstellung der DIN-Zahl).
Telewirkung am Beispiel eines 7x35 Feldstechers: Umgerechnet bei KB wären das immerhin 300 mm Tele !
Bei Minoxclub.de gibt es eine detaillierte Anleitung zum Feldstecher-Ansatz und dessen Bedienung:
Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
Re: Feldstecher-Ansatz für Minox-8x11 Kameras A, B, BL, C
Hallo Axel,
fein, so wird die Konstruktion klarer begreifbar. Mir ist erst jetzt beim Betrachten bewußt geworden, dass die Kamera in Hochformat aufnimmt, wenn man das Feldstecherokular mit einem Auge in der üblichen Weise haltend einblickt ...
Beste Grüße von Haus zu Haus Rainer (Forumbetreiber)
