Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Wärmeausdehnung
Die heutigen Polyesterfilme haben sicherlich nur eine sehr geringe Ausdehnung.
Lt. meinem Gedächtniss liegt der Wärmeausdehnungskoeffizenzwert bei etwa 0,15 d.h. eigentlich vernachläsigbar.
Polyester gehört ja zu den Duropasten und sind demnach nach der durchhärtung nicht mehr verformbar ausser durch mechanische Bearbeitung wie Drehen, Schleifen, Sägen, Bohren. Thermisch ist Polyester im ausgehärtetem Zustand nicht mehr zu verändern.
Gruß
Wolfgang der Sammler
|
|
|
|
Hinweise:
- Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.
- Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.
- Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.
- Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !
- Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.
- Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!
|
|
06.12.24 10:50
Rainer  Administrator
|
06.12.24 10:50
Rainer Administrator
|
Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Hallo Thomas,
oh je, da habe ich ja was angerichtet
Mich treibt diese kugelförmige Einwölbung immer noch um. Ich glaube derzeit, dass das bei anderen Kameras nicht angewandt wurde.
Allerdings wurde für die lange Seite des Filmformats immer mal wieder eine Wölbung eingebaut. So z.B. bei der Agfa Clack und Agfa Click:
(Das waren aber ganz andere Filmformate)

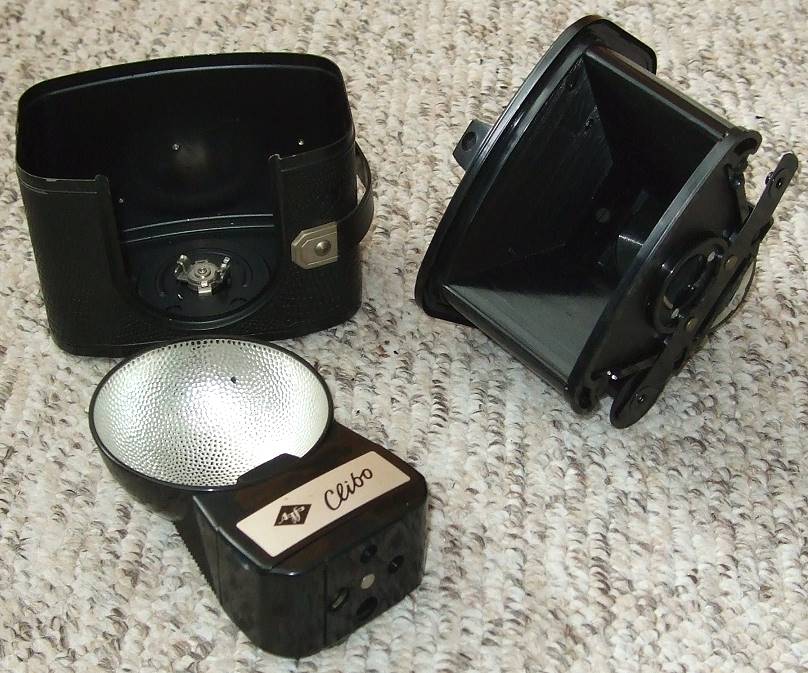

Agfa Clack: Bei dem Foto kann man die Wölbung einigermaßen erkennen.

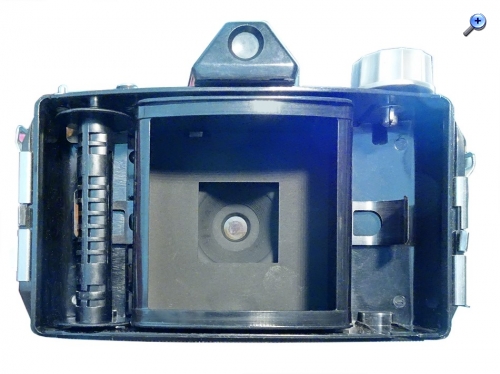

Agfa Click: Bei dem Foto kann man die Wölbung einigermaßen erkennen.
Beste Grüße von Haus zu Haus
Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
|
|
|
|
|
06.12.24 12:06
tjwspm  500 und mehr Punkte
|
06.12.24 12:06
tjwspm 500 und mehr Punkte
|
Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Hallo Wolfgang,
an die Wärmeausdehung hatte ich noch garnicht gedacht.
Meine Gedanken gehen eher in die Richtung der Elastizität bei niedrigen Temperaturen. Da könnte der Film theoretisch widerspenstiger sein gegenüber der Kugelform. Bei ganz (?) niedrigen Temperaturen könnte er theoretisch sogar so spröde werden, dass er splittert.
Sammler:
Wärmeausdehnung
Die heutigen Polyesterfilme haben sicherlich nur eine sehr geringe Ausdehnung.
Lt. meinem Gedächtniss liegt der Wärmeausdehnungskoeffizenzwert bei etwa 0,15 d.h. eigentlich vernachläsigbar.
Polyester gehört ja zu den Duropasten und sind demnach nach der durchhärtung nicht mehr verformbar ausser durch mechanische Bearbeitung wie Drehen, Schleifen, Sägen, Bohren. Thermisch ist Polyester im ausgehärtetem Zustand nicht mehr zu verändern.
Gruß
Wolfgang der Sammler
Viele Grüße,
Thomas
Moments-of-now.com Photographie, Philosophie und Zeit
|
|
|
|
|
06.12.24 12:08
tjwspm 500 und mehr Punkte
|
06.12.24 12:08
tjwspm 500 und mehr Punkte
|
Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Hallo Rainer,
ist bekannt, warum Agfa das gemacht hat?
Rainer:
Allerdings wurde für die lange Seite des Filmformats immer mal wieder eine Wölbung eingebaut. So z.B. bei der Agfa Clack und Agfa Click:
(Das waren aber ganz andere Filmformate)
Viele Grüße,
Thomas
Moments-of-now.com Photographie, Philosophie und Zeit
|
|
|
|
|
06.12.24 13:59
Rainer Administrator
|
06.12.24 13:59
Rainer Administrator
|
Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Hallo Thomas,
Ursache für diese Maßnahme ist das einfache Einlinsenobjektiv, das zwar eine Meniskuslinse hat, also eine Linse mit zwei unterschiedlich gewölbten Seiten vom Kombityp konkav konvex. Je nach Wölbungsgrad der beiden Schichten entstanden Positiv- oder Negativ- Typen. Damit kann man schon gegenüber einer symmetrischen Konvex-Linse einen Abbildungsfehler ansatzweise kompensieren, aber das geht am besten bei einer kugelförmigen Bildebene.
In der Praxis verzichteten viele Kamerahersteller bei z.B. Boxkameras auf die Wölbung der Filmebene, zumal die Wölbung nur in der langen Formatseite nötig war, die kurze Seite war weniger kritisch, da hier der Lichtstrahl nicht so weit auswandern musste. Letztlich blieb das alles aber nur ein Kompromiss. Man blendete lieber diese (zumeist) Einlinser stärker ab und konnte so Abbildungsfehler in Schach halten, man findet deshalb auch kaum Einlinser oder Zweilinser mit Lichtstärken von 3,5 oder gar 2,8.
Es gab aber auch bei den Boxen und Einfachstkameras Zweilinser (z.B. mit Periskop-Typ-Doppellinsen). Diese Linsen begannen schon Farbfehler (Kompensation der Brennweitenunterschiede bei verschiedenen Farben) zu "bekämpfen". Wurden auch Achromaten genannt.
Beste Grüße von Haus zu Haus
Rainer (Forumbetreiber)
Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
|
|
|
|
|
06.12.24 17:37
Sammler Moderator
|
06.12.24 17:37
Sammler Moderator
|
Re: Das Complan-Objektiv in Varianten für Minox 8x11 Kameras
Hallo Thomas
Da Polyester ein Duroplast ist verändert sich durch Temperaturunterschiede nicht seine Elastität und ändert sich darum auch nicht in der Kälte oder Wärme.
Nur ein Beispiel aus dem echten Leben Polyesterwellplatten aus den 50/60er Jahren sind bis heute Formstabil und Schlagfest. Der Werkstoff wurde nur durch durch den Werkstoff Polycarbonat (Makrolon) ersetzt da dieser in Glasklar hergestellt werden konnte.
Gruß
Wolfgang der Sammler
|
|
|
|
|
|
