[ iIa ] Kosmos Optikus

Hallo zusammen.

Hier einige Worte zum Kosmos Optikus einem Physikbaukasten aus den frühen 1970er Jahren mit dem es unter anderem möglich war eine Spiegelreflexkamera zu bauen und ihre Funktion zu verstehen.


Der Baukasten von außen


Über 100 Versuche vom Prisma bis zum Fernrohr führen dann als Krönung zur genannten Spiegelreflexkamera deren Zusammenbau für meine Begriffe schon ein wenig sportlich geraten ist.
Aus schwarzen, recht groben Kunststoffteilen muß eine Mechanik zusammengebastelt werden die sich mir als gelerntem Maschinenbautechniker erst nach dem zweiten Blick erschließt.

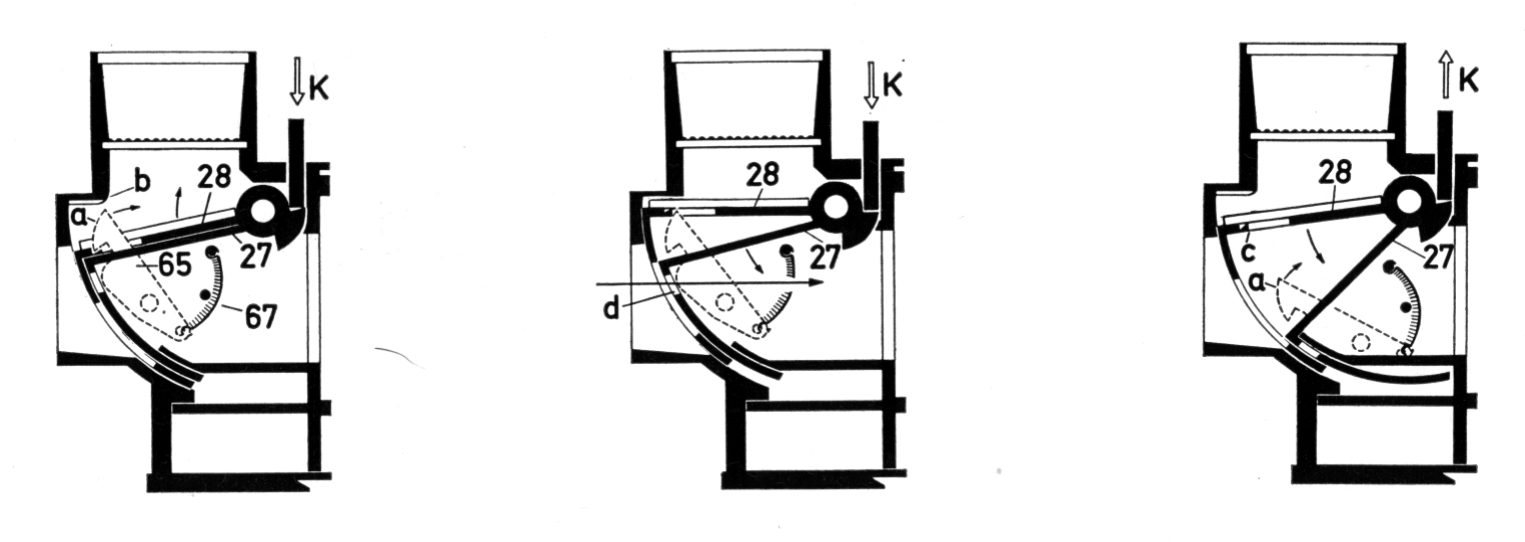

Verschlußskizze der Kamera


Aber es geht gemütlich los mit dem zusammenschrauben der ersten Gehäuseteile.

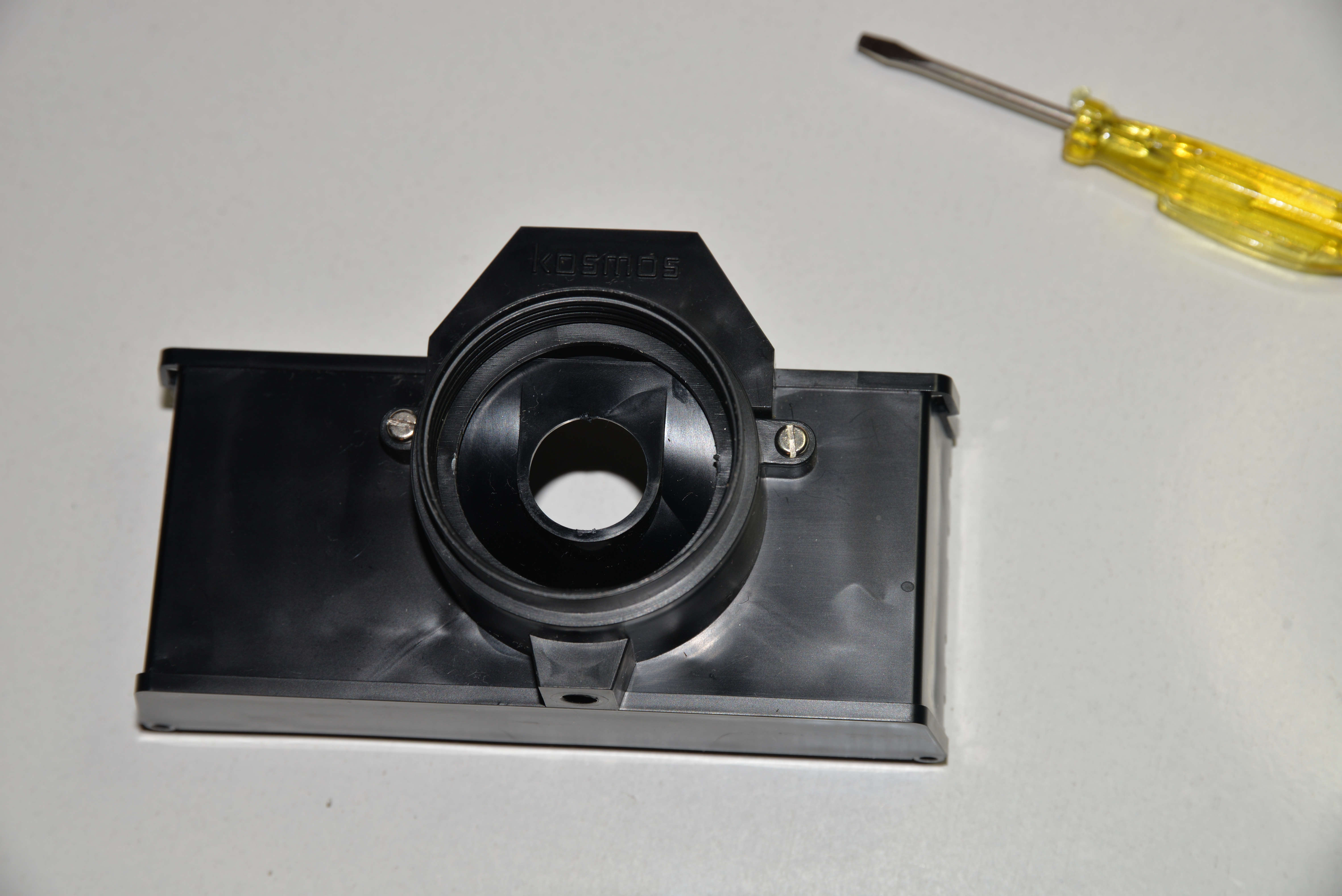

Gehäuse mit Objekivträger


Das zusammenstecken und anbringen der kleinen Zugfedern für das Verschlußbauteil war schon etwas komlizierter.

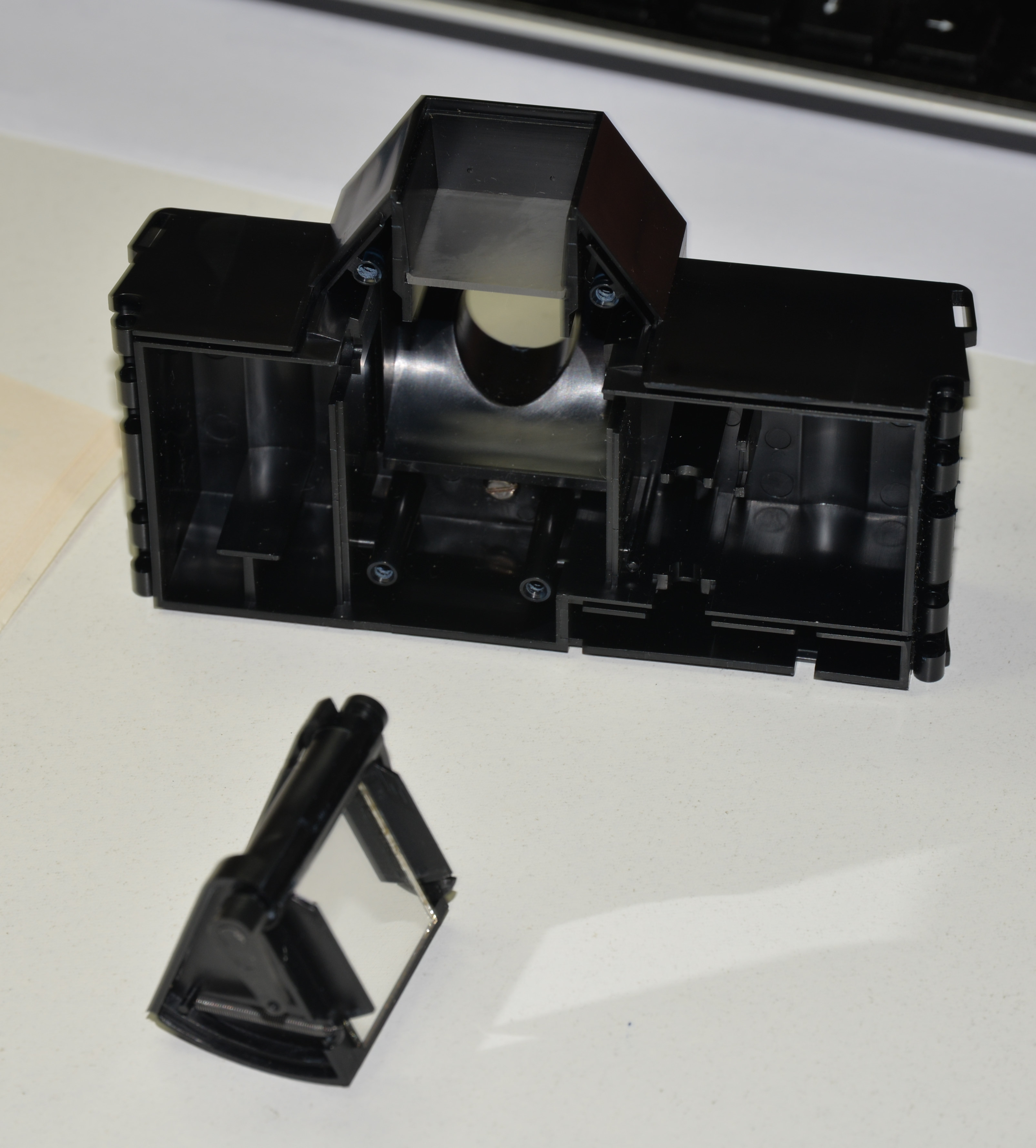

Gehäuse mit Verschluß mit integriertem Klappspiegel

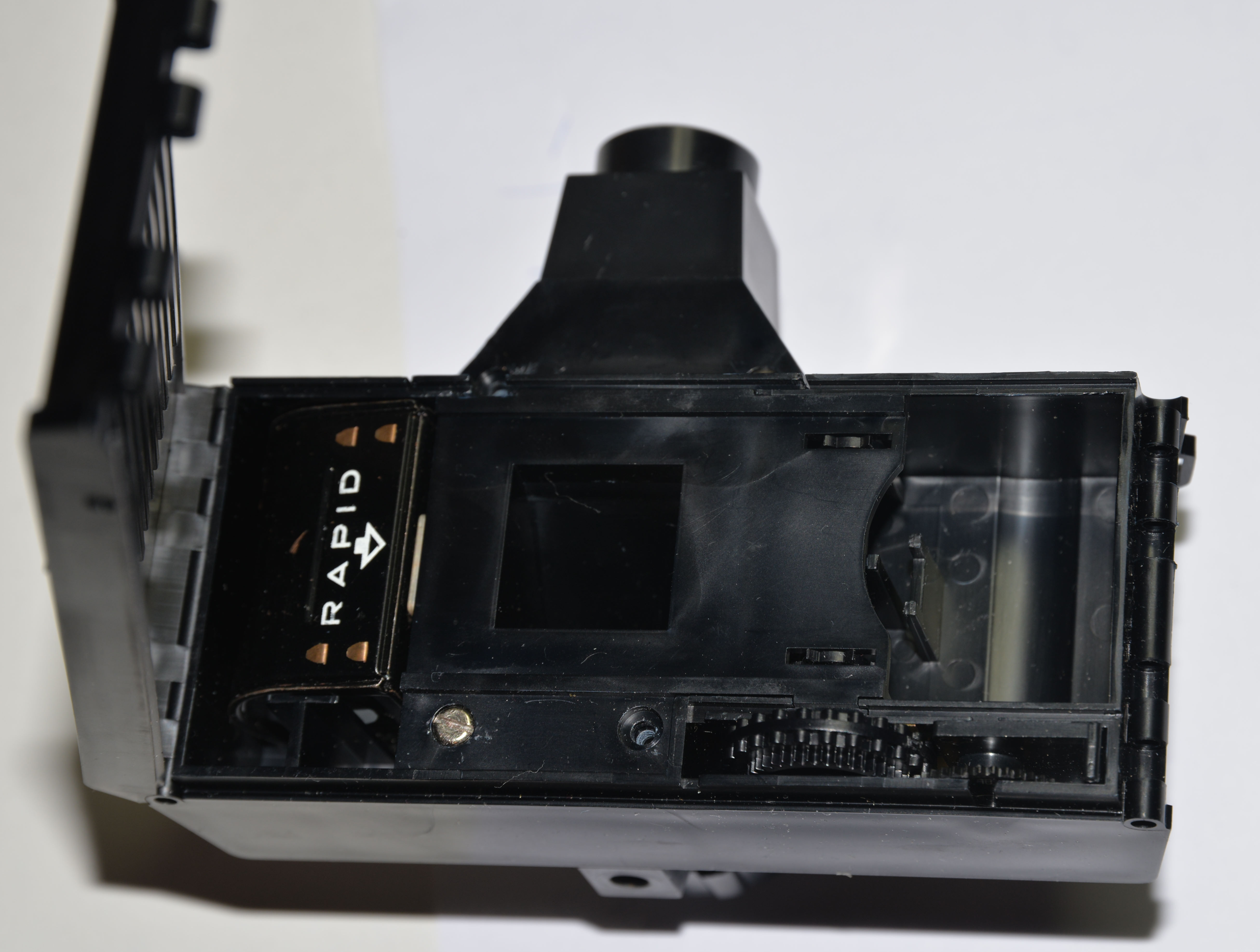

Der Filmtransport macht dank des "Rapid" Systems wenig Mühe

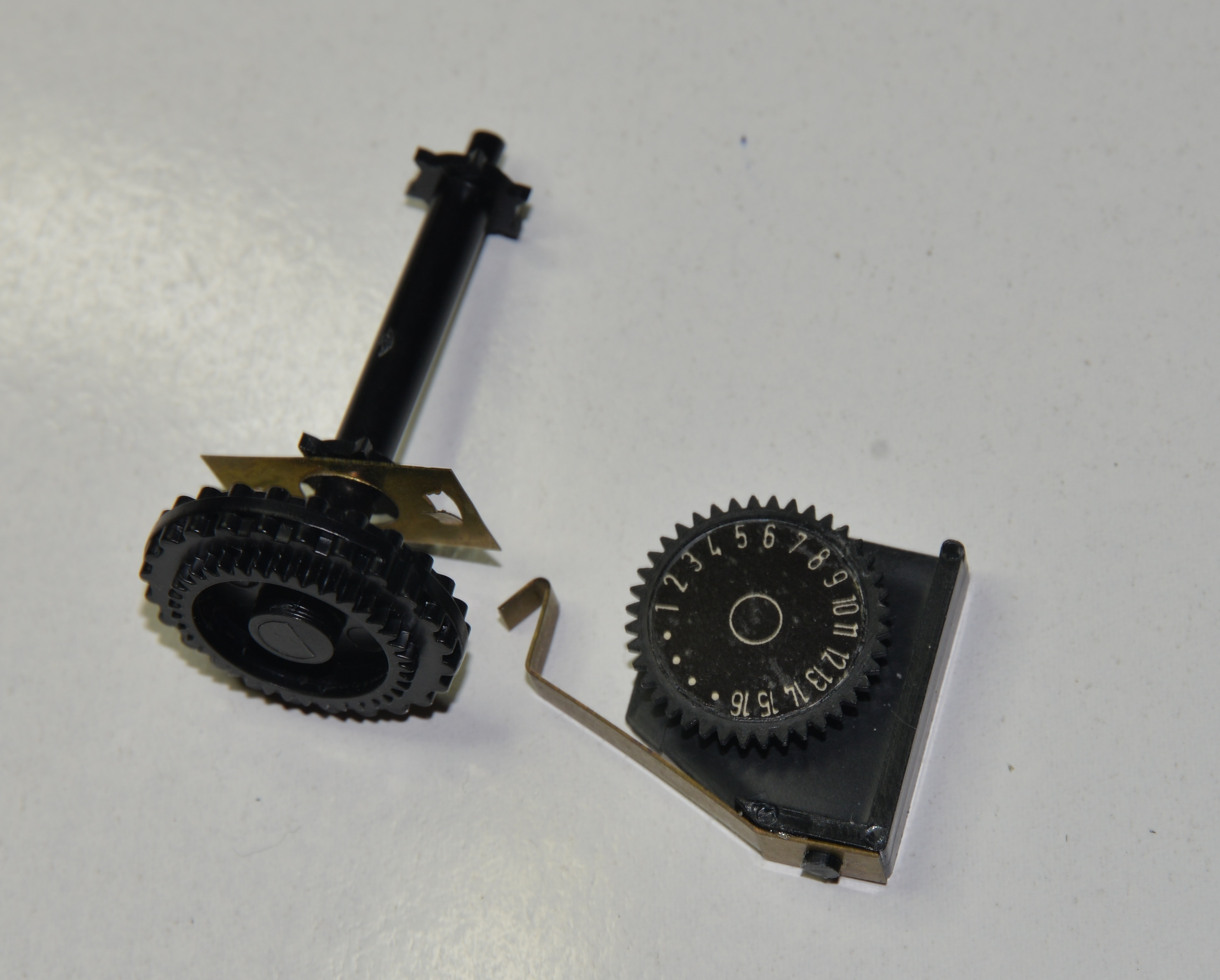

Zahnradwalze mit Bildzähler


Nachdem das Verschlußbauteil in die Kamera verbaut wurde ist eine nachträgliche Justierung oder Fehlersuche nicht mehr möglich da das Teil nicht mehr zugänglich ist. Andererseits ist eine Funktionsprüfung vorher kaum möglich, da der Verschluß erst im eingebauten Zustand die nötige Federvorspannung hat.


Soweit ist mal fast alles zusammen (eine Schraube fehlt noch)

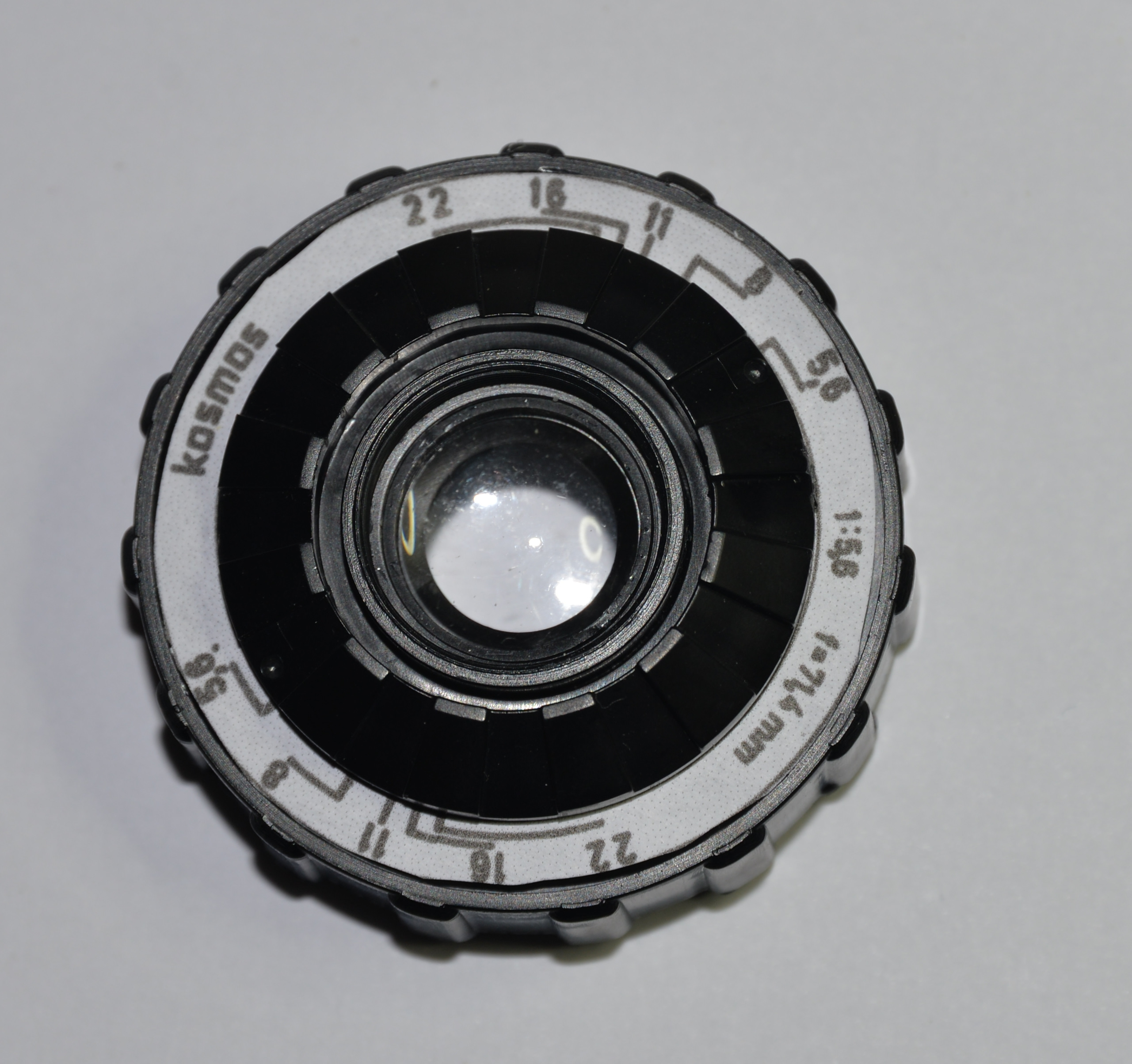

Noch schnell ein Objektiv gebaut


Immerhin zwei Linsen!

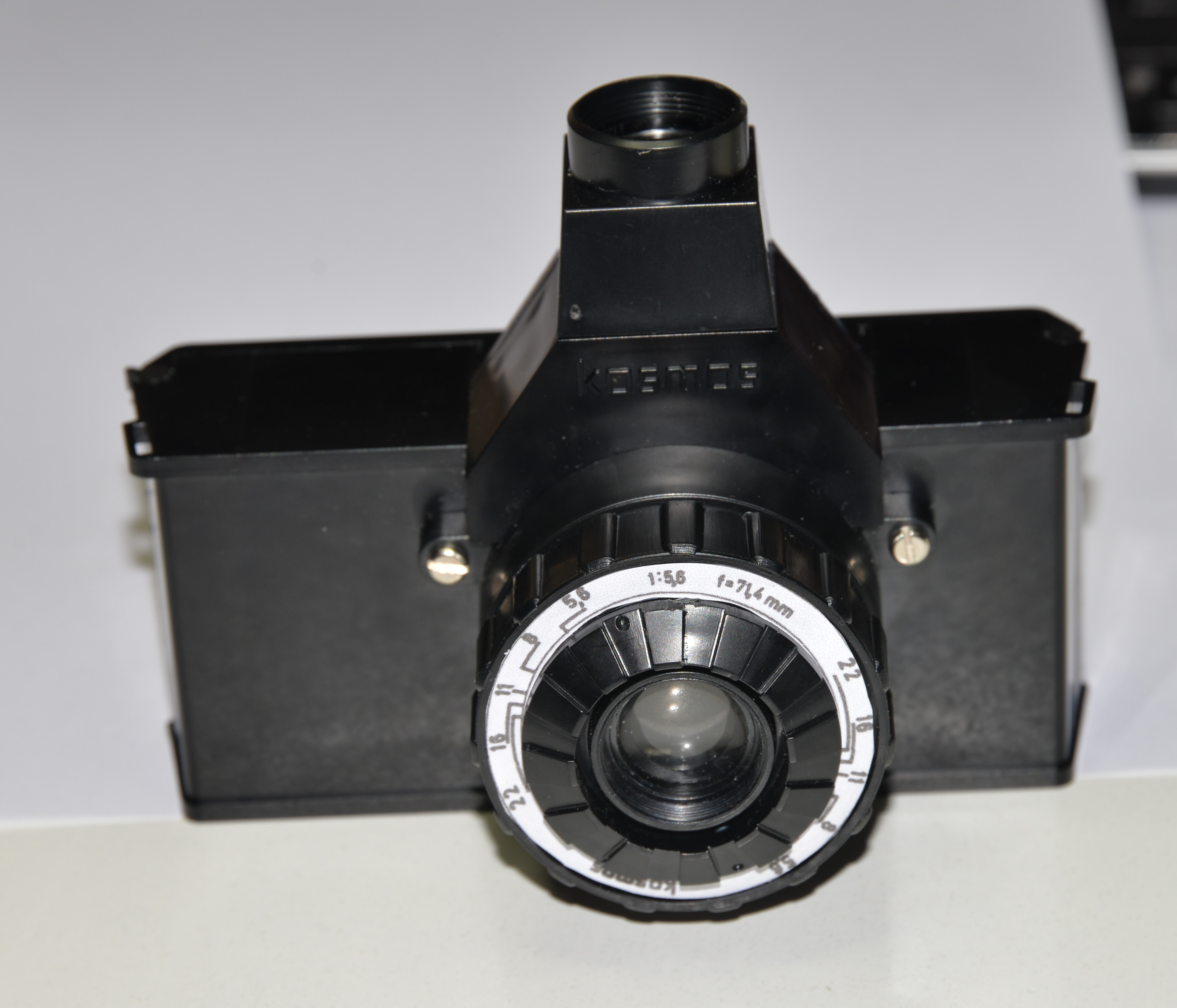

Und schon hat man eine Spiegelreflexkamera mit Sucherlupe.


Die "Belederung" fehlt noch


Beim Probelauf zeigt sich dass der Verschluss gerne hängen bleibt, was durch gefühlvolles Klopfen auf die Tischkante manchmal behoben werden kann. Durch das Klopfen fällt dann regelmäßig die Frontlinse aus dem Objektiv weil der Klemmring nicht richtig klemmt und der Blick durch die Sucherlupe ist echt gruselig.

Hier noch ein paar technische Daten:

  • Hersteller: Franckh Verlag, Stuttgart
  • Baujahr ca. 1970-1975
  • Filmtyp: Agfa Rapid
  • Negativgrösse: 28x28 mm
  • Belichtungszeit: ca: 1/60s
  • Objektiv Kosmos 71,4 mm Achromat
  • Blende: 5,6-22
  • Stativgewinde
  • Sucherlupe


Hier hat der Kosmos Verlag, der zu jener Zeit wirklich gute Experimentierkästen im Programm hatte, kein Meisterstück abgeliefert.
Die verwendeten Materialien fühlen sich billig und grob geschnitzt an. Die Plastiklinsen sind eigentlich eine Zumutung, da hätte man für den Preis von ca. 100.- DM mehr möglich machen können.

Gut Licht

Martin

Zuletzt bearbeitet am 05.06.20 16:23

Datei-Anhänge
Kosmos Optikus (1a).JPG Kosmos Optikus (1a).JPG (324x)

Mime-Type: image/jpeg, 1.028 kB

Verschluss.jpg Verschluss.jpg (369x)

Mime-Type: image/jpeg, 179 kB

Kosmos Optikus (3a).JPG Kosmos Optikus (3a).JPG (302x)

Mime-Type: image/jpeg, 1.049 kB

Kosmos Optikus (13a).JPG Kosmos Optikus (13a).JPG (336x)

Mime-Type: image/jpeg, 991 kB

Kosmos Optikus (15a).JPG Kosmos Optikus (15a).JPG (368x)

Mime-Type: image/jpeg, 969 kB

Kosmos Optikus (23a).JPG Kosmos Optikus (23a).JPG (390x)

Mime-Type: image/jpeg, 1.013 kB

Kosmos Optikus (29a).JPG Kosmos Optikus (29a).JPG (318x)

Mime-Type: image/jpeg, 1.021 kB

Kosmos Optikus (28a).JPG Kosmos Optikus (28a).JPG (304x)

Mime-Type: image/jpeg, 978 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln, die über begründete Bildzitate hinaus gehen.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


04.05.18 10:28
Rainer

Administrator

04.05.18 10:28
Rainer

Administrator

Re: Kosmos Optikus

Hallo Martin,

bemerkenswert finde ich die Verwendung des Agfa-Rapid-Films, so wurde wohl die Rückspulerei erspart...

Ich hatte damals in der Verwandschaft einen Cousin, der am Zusammenbau gescheitert ist, bei ihm klappte der Verschluß überhaupt nicht.


Wenn ich dagegen meinen Radiomann aus diesen Jahre betrachte: Da funktionierten alle Experimente ...

http://www.welt-der-alten-radios.de/gesc...diomd4-107.html



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 04.05.18 10:30

04.05.18 16:43
Zipferlak

nicht registriert

04.05.18 16:43
Zipferlak

nicht registriert

Re: Kosmos Optikus

Hallo zusammen.

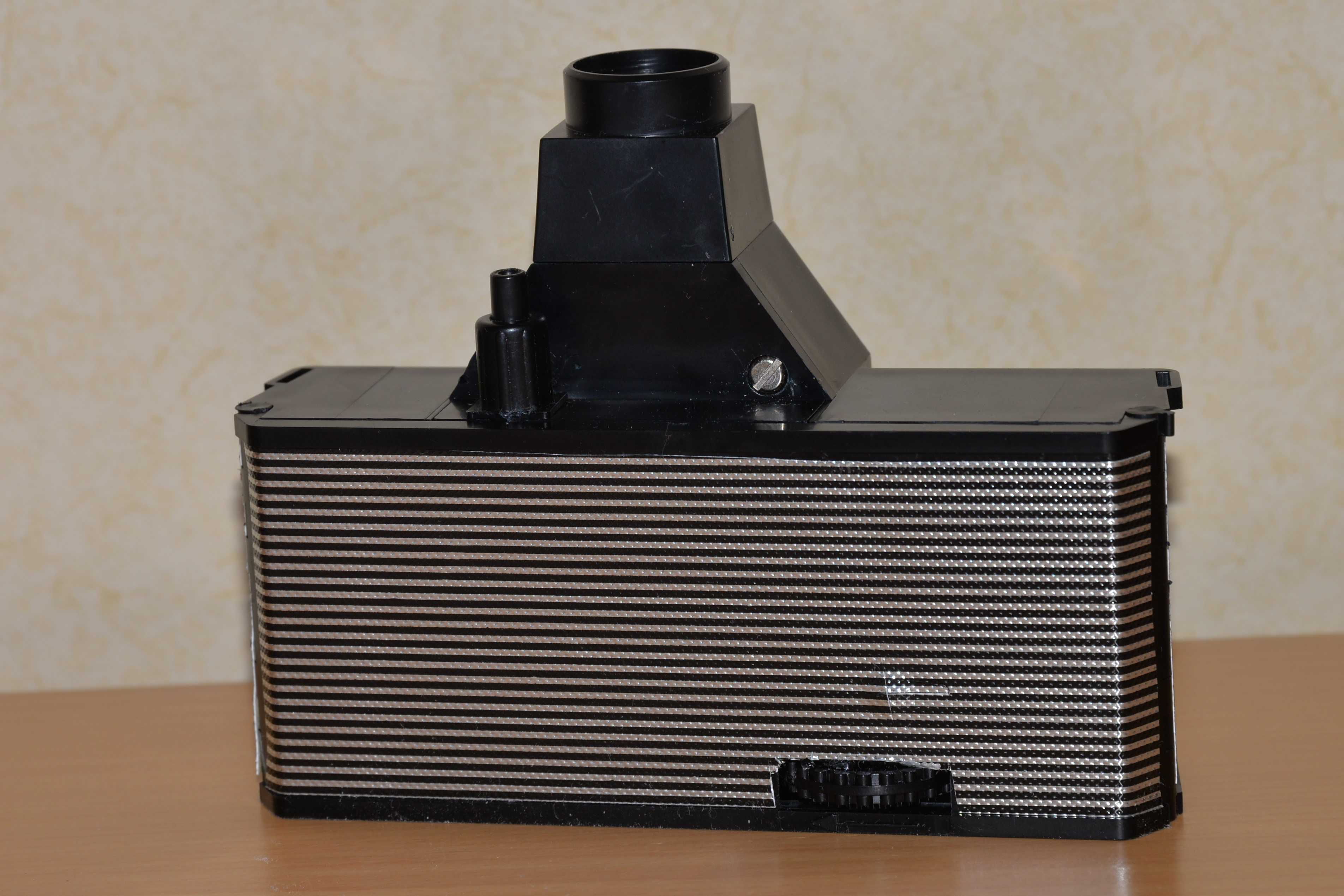

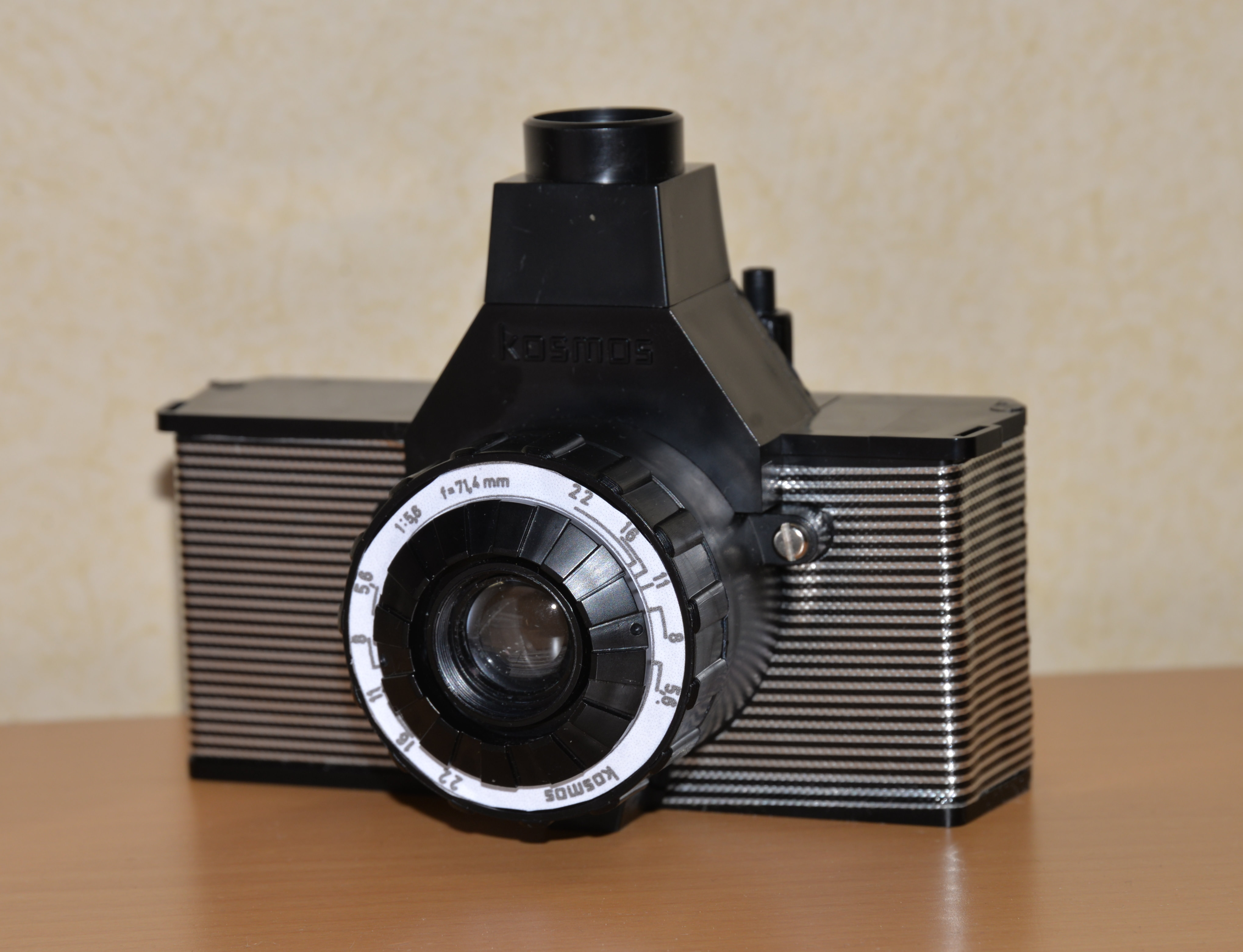

Hier noch zwei Bilder nach erfolgter "Belederung". Das verwendete mitgelieferte Material (ca. 0,5mm PVC) klebt auch nach ca. 40 Jahren wie der Teufel. Es ist mir sogar gelungen eine "Zeiss-Bump" auf der Rückseite anzubringen.





Beim klemmenden Verschluß habe ich resigniert. Die Kunststoffteile sind in sich zu schwergängig und haben auch zuviel Spiel, so daß eine einwandfreie Funktion nicht garantiert werden kann.
Mit einer passgenaueren Metallausführung der Verschlußeinheit hätte man mit Sicherheit mehr Erfolg gehabt. Ich bedauere all jene Eltern die ihren 10-12 Jahre alten Kindern trotz aller Mühen diese Kamera nicht hingebastelt bekommen haben.
Vielleicht war das der Grund für so viele verkaufte Kodak Kasettenkameras?


Gut Licht

Martin


PS: Ich hatte in meiner Jugendzeit den Kosmos Elektromann und das Chemie Labor C1.
