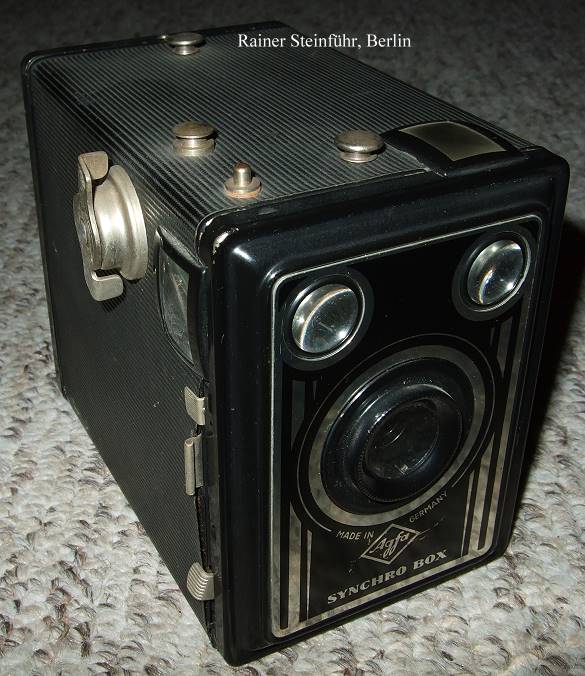

[ iIa ] Agfa Synchro Box

Hallo zusammen,

Daten:


  • Hersteller, Modell: Agfa Synchro Box (auch Agfa 600 Box genannt)
  • Baujahr: 1949 (andere Quellen: 1950 oder 1951)
  • Format: 6 x 9 cm Rollfilm.
  • Aufnahmen: 8

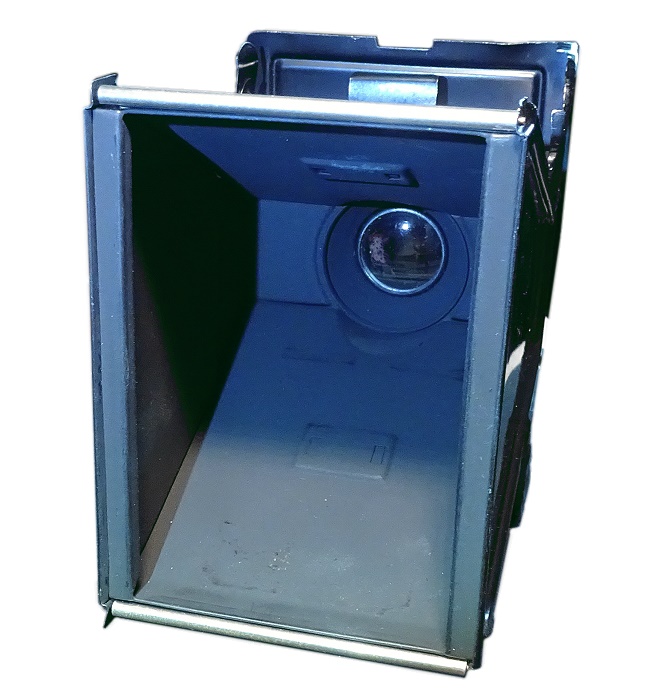

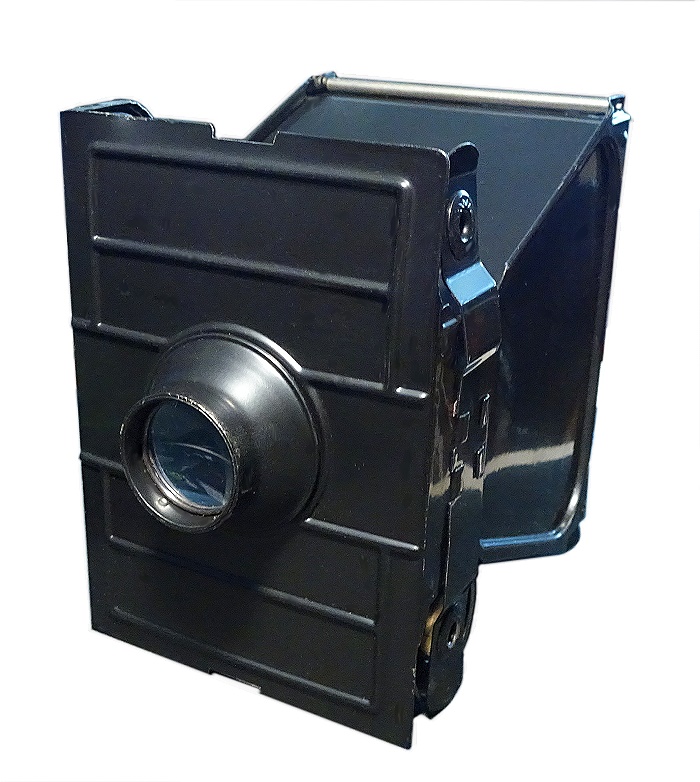

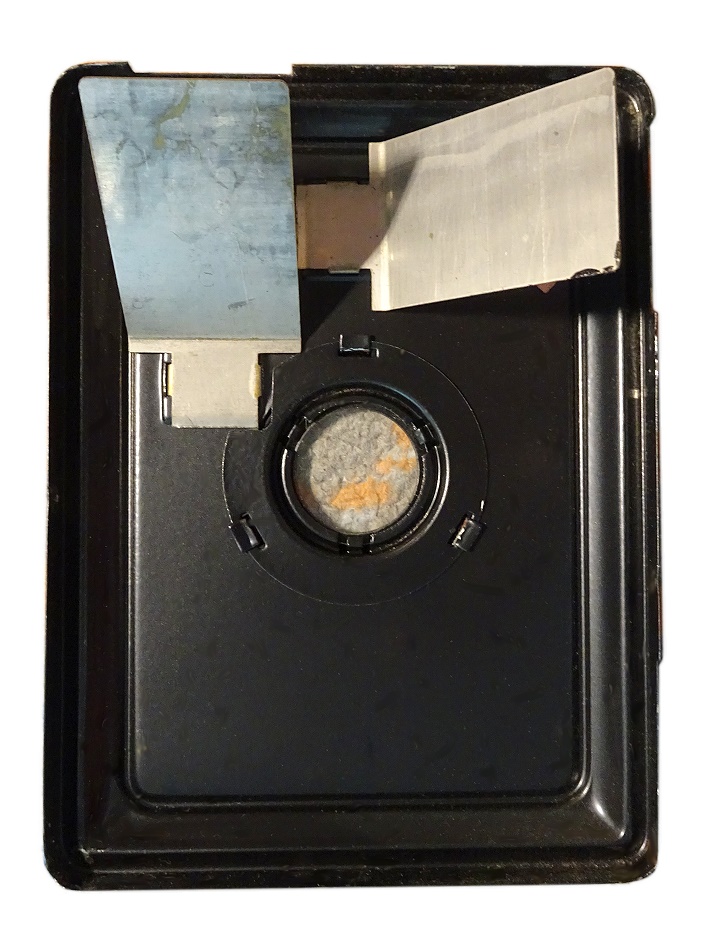

  • Objektiv: Meniskuslinse innen auf Filmhalteeinsatz. Im Gehäuse neutrahler Glasschutz. Fixfokus
  • Blenden: 11, 16 (in Stellung Gelbfilter Blende 8)
  • Verschluss: 1/25 oder 1/30?, B
  • Blitz: ja als Synchronanschluss (Spezial-Anschluß, wie auch bei Agfa Click und Agfa Clack). Zuerst hieß der Birnenblitzer "Vacu-Blitz), später wurder er durch "Agfa-Box-Blitzer K" ersetzt, der mit 22,5 Volt stabiler auslöste. Auch der Clibo-Blitzer konnte verwendet werden.
  • Belichtungsmesser: kein
  • Filmzählwerk: ja, auf Film
  • Sucher: 2 Kleinwinkelsucher
  • Filmtransport: Transport-Drehknopf.
  • Entfernungsmesser: kein
  • Selbstauslöser: kein
  • Film-Empfindlichkeiten: alle
  • Filmtyp-Merkscheibe:
  • Besonderheiten, Sonstiges: Stativgewinde. Box-Kamera. Vorschwenkgelbfilter. Drahtauslöseranschluss, Trageriemen oben einknöpfbar

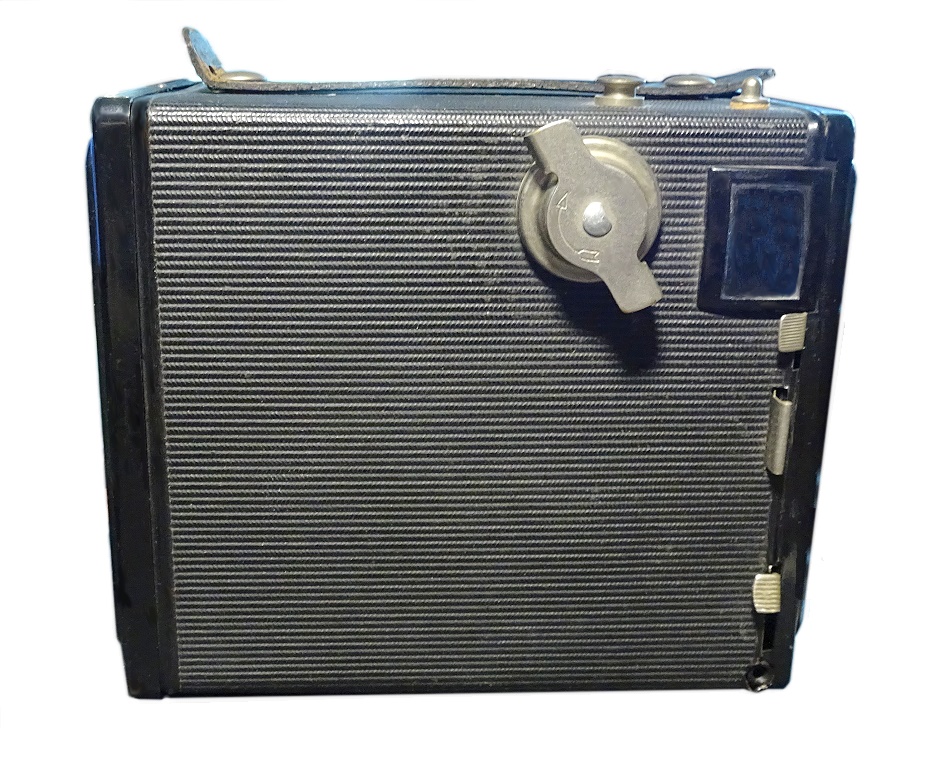

Hier ohne angesetztem Trageriemen.






















Ein weiterer Beitrag zur Synchro-Box mit weiteren Fotos ist hier im Forum zu finden:

http://www.blende-und-zeit.sirutor-und-c...&thread=146

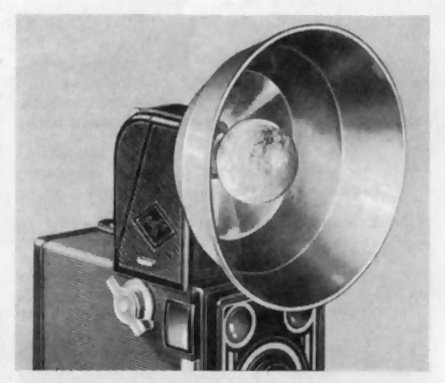

Birnenblitzgerät für die Synchro-Box.

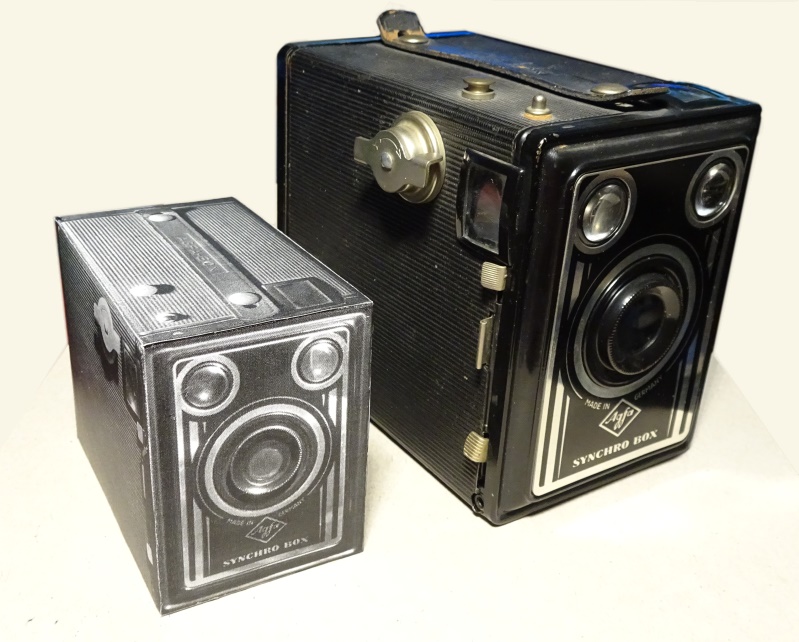

Ein Modellbau-Ausschneidebogen für die Agfa Synchro-Box:

https://blende-und-zeit.sirutor-und-comp...&thread=156





MFG Rainer

Möge die Belichtung immer kürzer als 1/30 Sekunde sein.
Aus Negativ wird Positiv.

Zuletzt bearbeitet am 16.09.22 12:22

Datei-Anhänge
agfa sychro box.jpg agfa sychro box.jpg (1460x)

Mime-Type: image/jpeg, 78 kB

agfa-synchro-box-innen1.jpg agfa-synchro-box-innen1.jpg (156x)

Mime-Type: image/jpeg, 205 kB

agfa-synchro-box-innen2.jpg agfa-synchro-box-innen2.jpg (180x)

Mime-Type: image/jpeg, 181 kB

agfa-synchrobox-blitz.jpg agfa-synchrobox-blitz.jpg (69x)

Mime-Type: image/jpeg, 41 kB

agfa-synchro-box-300.jpg agfa-synchro-box-300.jpg (64x)

Mime-Type: image/jpeg, 253 kB

agfa-synchro-box-301.jpg agfa-synchro-box-301.jpg (70x)

Mime-Type: image/jpeg, 150 kB

agfa-synchro-box-302.jpg agfa-synchro-box-302.jpg (65x)

Mime-Type: image/jpeg, 109 kB

agfa-synchro-box-303.jpg agfa-synchro-box-303.jpg (67x)

Mime-Type: image/jpeg, 108 kB

papier-102.jpg papier-102.jpg (40x)

Mime-Type: image/jpeg, 140 kB

agfa-synchro-box-cover.jpg agfa-synchro-box-cover.jpg (16x)

Mime-Type: image/jpeg, 152 kB


Hinweise:

---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.

---> Urheberrechte 2: Nur selbst aufgenommene Fotos hochladen. Keine Fotos auf und in fremden Grundstücken.

---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauer Quellenangabe.

---> Keine Fotos, auf denen Personen ohne deren schriftliche Genehmigung (DSGVO) erkennbar oder zuordenbar sind !

---> Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gezählt.


17.04.19 16:14
Rainer

Administrator

17.04.19 16:14
Rainer

Administrator

Re: Agfa Synchro Box

Hallo zusammen,

in der Hauszeitschrift von Foto-Porst (Nürnberg) 1951 wirde die Synchro-Box mit 14 DM angeboten.

Zum Vergleich: Der Durchschnittslohn eines Arbeiters betrug damals ca 250 DM.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.
Ein Leben ohne Facebook ist möglich.

17.04.19 17:09
Michael-J.

BZF-Meister

17.04.19 17:09
Michael-J.

BZF-Meister

Re: Agfa Synchro Box

Hallo,

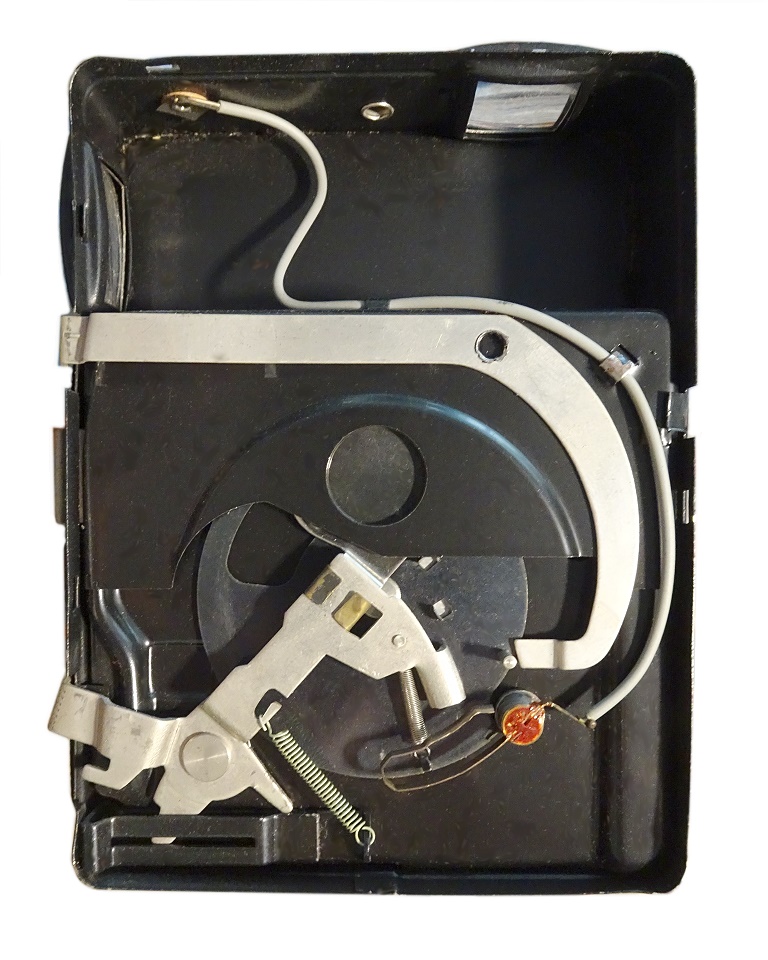

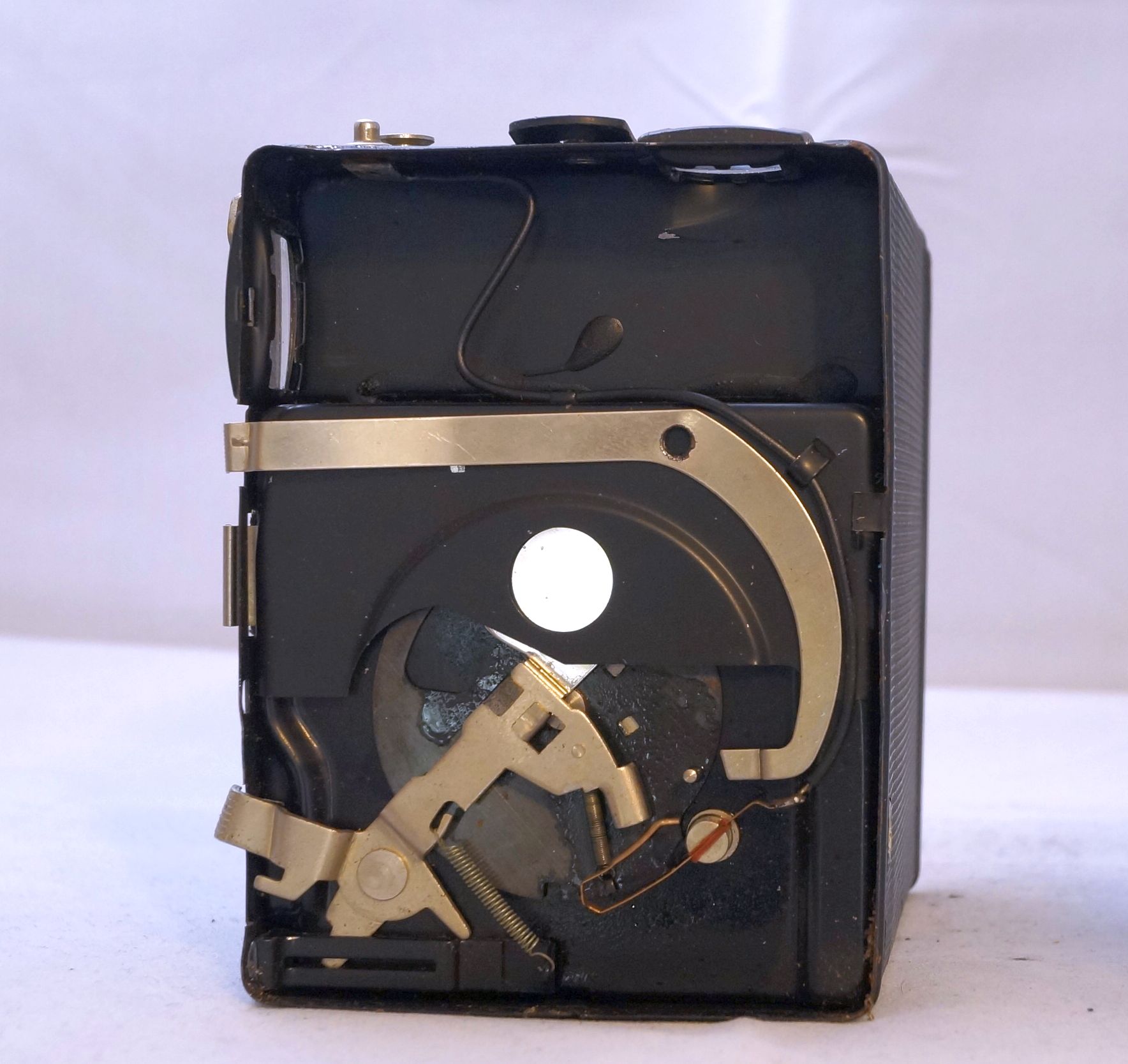

falls jemanden der Mechanismus interessiert. Ich musste eine öffnen um sie wieder gangbar zu machen. Man kann den Draht der mit dem Blitzanschluss verbunden ist gut sehen, und auch wie der "synchrone" Auslöser funktioniert.

Datei-Anhänge
_DSC2776.jpg _DSC2776.jpg (202x)

Mime-Type: image/jpeg, 264 kB

21.01.22 10:45
Rainer

Administrator

21.01.22 10:45
Rainer

Administrator

Re: Agfa Synchro Box

Hallo zusammen,

durch Zufall entdeckte ich in einem Papierfoto-Karton meiner verstorbenen Tante ein Foto, wo sie andere Personen in einem Zimmer fotografierte. Das muss in den fünfziger Jahren gewesen sein. Dabei war sie - unbeabsichtigt - in einem Wandspiegel selbst mit der hier gezeigten Agfa Synchrobox zu sehen. Das ist ein Beleg dafür, dass sie diese Box damals verwendet hatte. Diesen Karton und auch eine alte Kamera meiner Tante hatte ich als Erbe in den achtziger Jahren übernommen.

Meine Tante hatte gern und viel fotografiert. Leider besaß sie die Gabe, viele Fotos zu verwackeln, so an die 50 %. Das jetzt gefundene Foto belegt eindeutig, dass sie auch mit der hier gezeigten Agfa Synchrobox Aufnahmen gemacht hat. Nun ist es so, dass auf diese Art die ein-zigsten Aufnahmen ihres Familienzweiges existieren, also ich noch Fotos einiger meiner Verwandten sehen kann. Andere Fotos habe ich nicht mehr. Die Box hat sich also um meine Familiengeschichte verdient gemacht.



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

07.02.22 10:51
Rainer

Administrator

07.02.22 10:51
Rainer

Administrator

Re: Agfa Synchro Box. Modellbaubogen zum Ausschneiden

Hallo zusammen,

für die Agfa Sychro-Box habe ich einen Papiermodell-Baubogen zum Ausschneiden und Kleben hergestellt. Der Bogen kann auf einem DinA4 Blatt ausgedruckt werden.

Das Modell ist im Startbeitrag dieses Threads zu sehen und hier zum Ausdrucken:

https://blende-und-zeit.sirutor-und-comp...&thread=156



Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

21.01.23 12:06
Rainer

Administrator

21.01.23 12:06
Rainer

Administrator

Re: Agfa Synchro Box

Hallo zusammen,

wahrscheinlich wird heute Niemand mehr Blitzaufnahmen mit der Box und einem Birnenblitzer machen. Aber vielleicht will man aber die Box in einem Zustand haben, wo sie einwandfrei blitzen könnte. Wie, was?

Na ja, nach Jahrzehnten sind oft die Kontakte des Blitzsystems oxydiert oder dejustiert und die Kamera würde den Blitz nicht zünden können.

Ursache, wie schon erwähnt, der Blitzschalter (dejustiert) und / oder der Kontakt des Schalters (Wischkontakt).

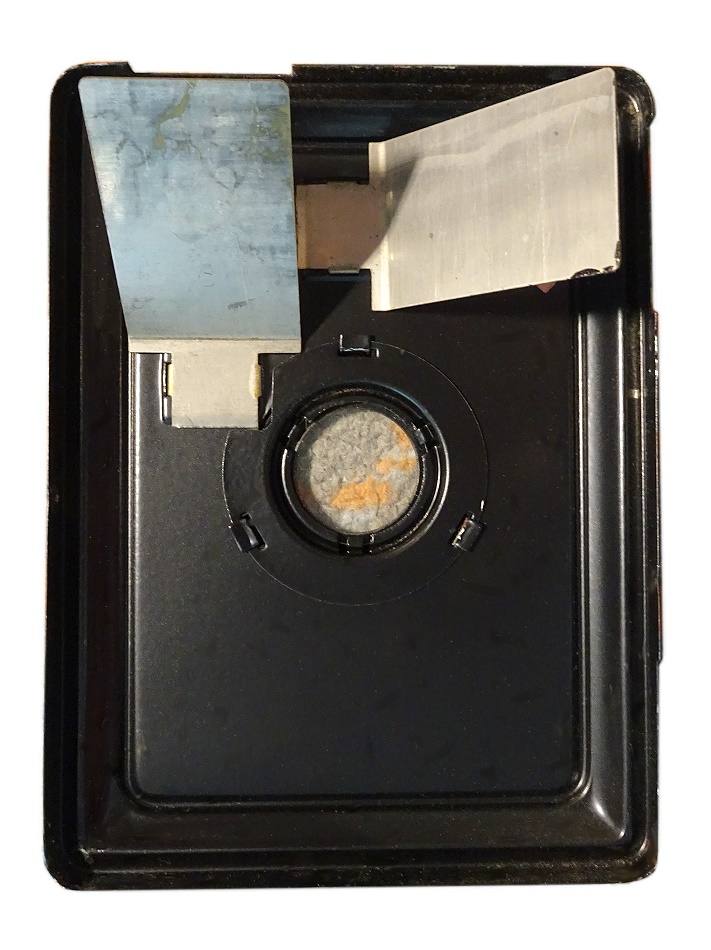

Um an den Blitzschalter heranzukommen, muss die Kamerafront vorsichtig abgehebelt werden.

1) Die beiden Kontakte der Steckfassung an der Kamera für den Box-Blitzer kann oxydiert sein, hier hilft ein vorsichtiges Reinigen mit einem Kontaktmittel , wie z.B. Kontakt 60.

2) Der Schleifkontakt oder das Gegenstück ist oxydiert, hier hilft auch ein vorsichtiges Reinigen mit einem Kontaktmittel , wie z.B. Kontakt 60.

3) der Schleifkontakt hat sich leicht verbogen und gibt deshalb nicht mehr sicher Kontakt. Hier vorsichtig nachjustieren (Gefahr dass der U-förmig gebogene Kontakt bricht).

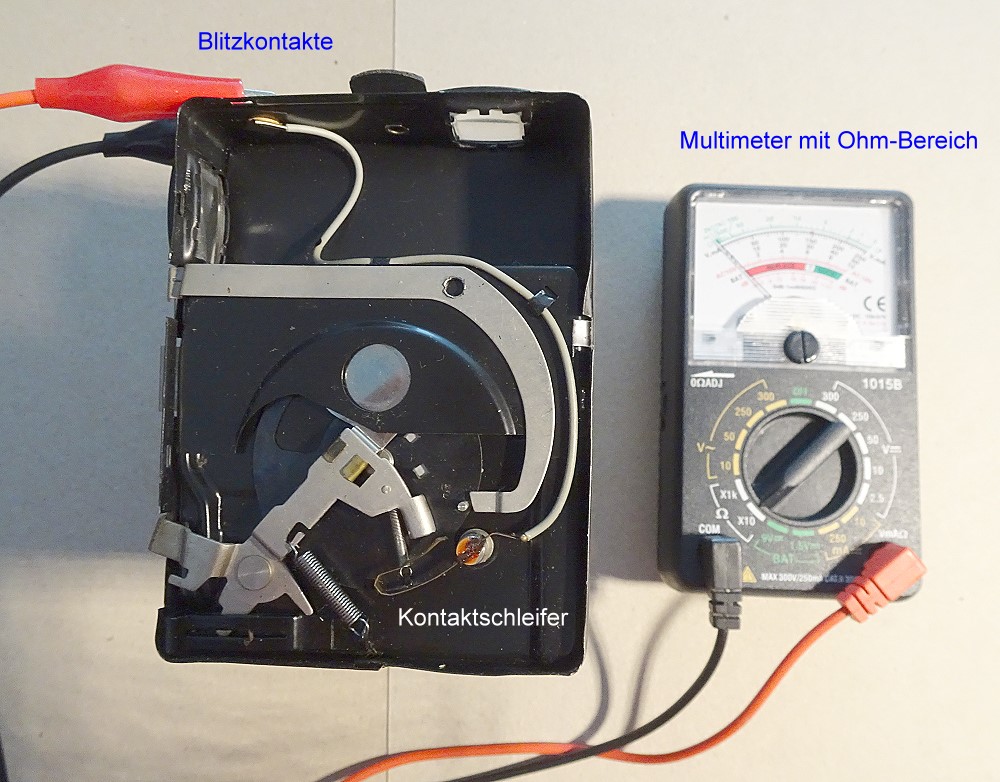

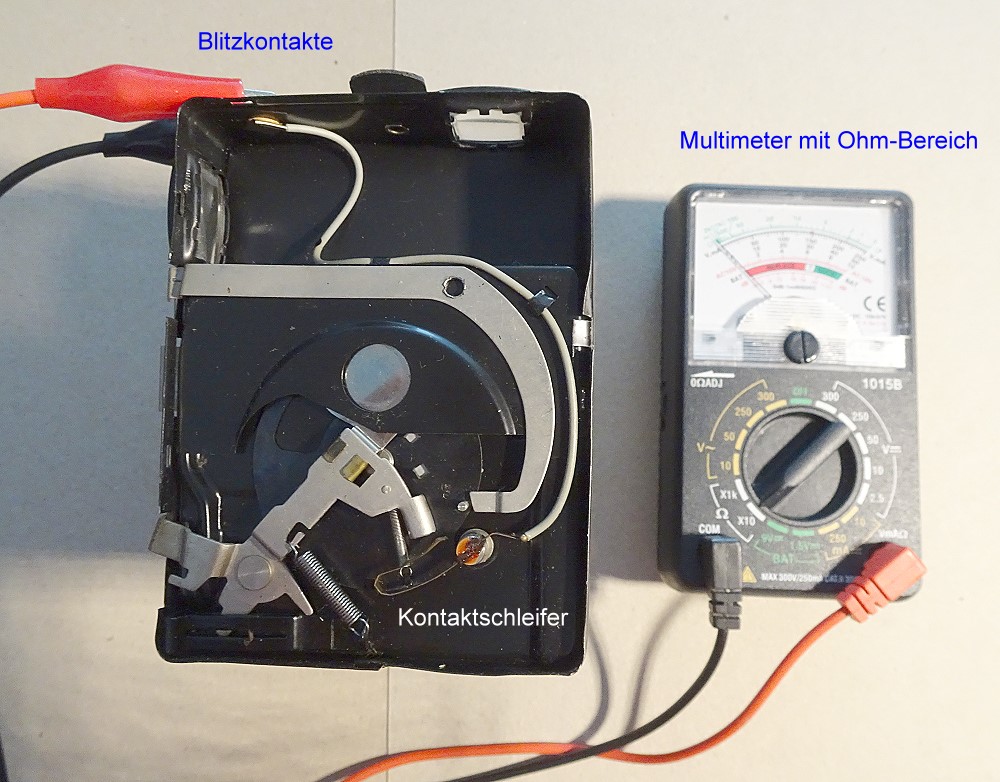

Man kann mit einem Ohmmeter (enthalten in vielen Multimetern) welches an den beiden Blitz-Anschlüssen der Kamera angeschlossen wird, beim Auslösen einen kurzen Zappler am Instrument beobachten.

Nach der Reinigung / Justage muss das Instrument immer sicher und stabil beim Auslösen anzucken.

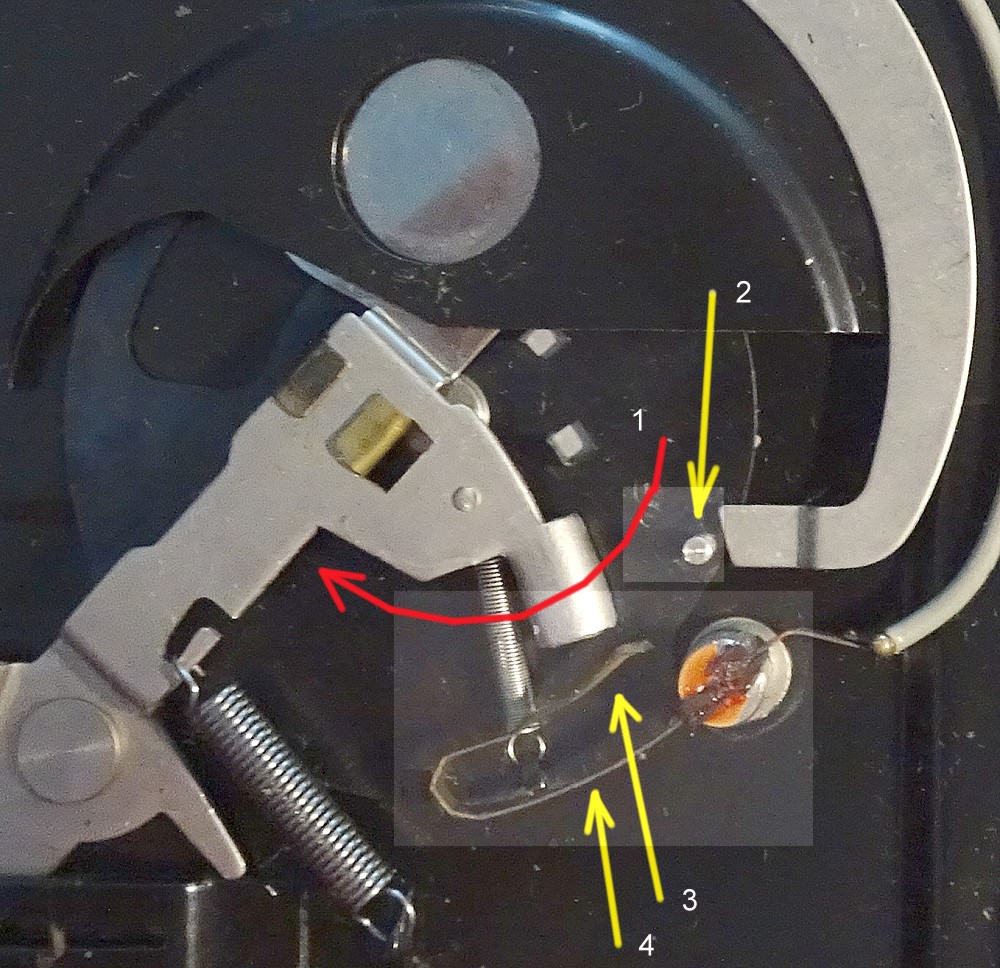

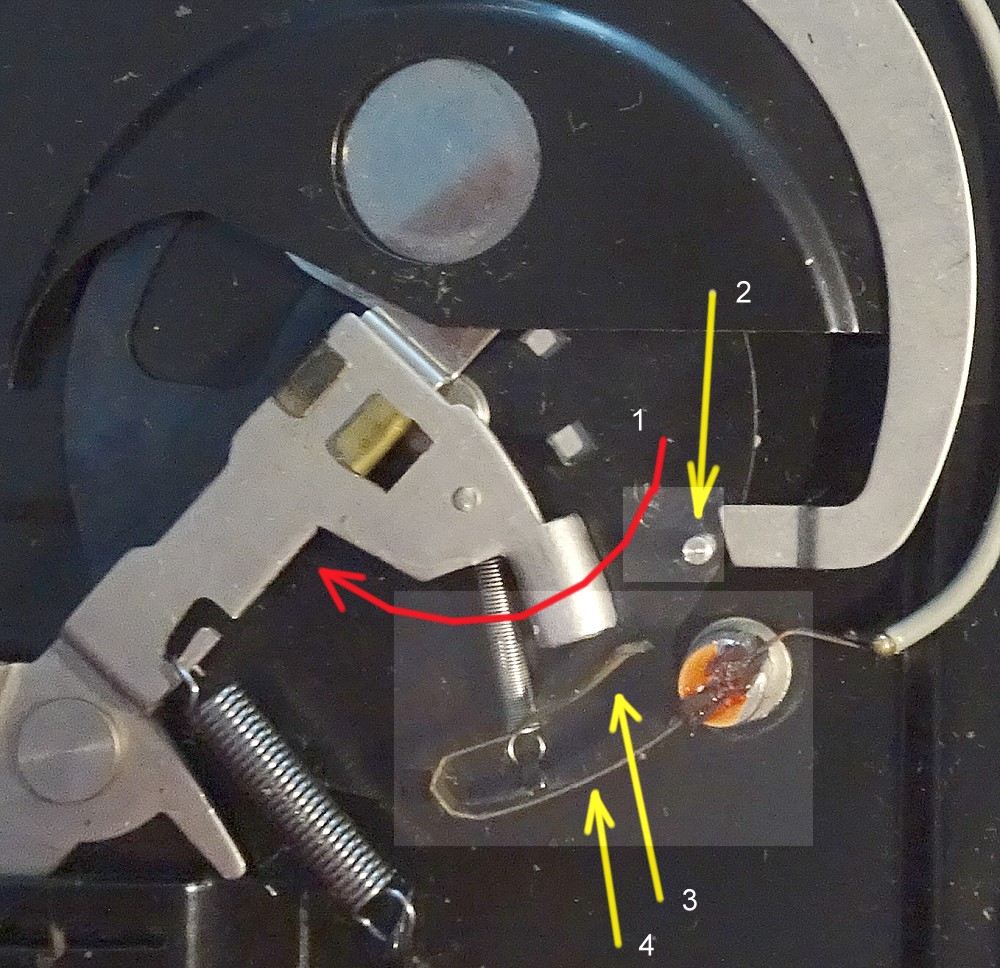

1) Die Drehbewegung des runden Verschlussplatte
2) Der Gegenkontakt zum u-förmigen Schleifkontakt
3) Der eigentliche Schleifkontakt
4) der federnde Bereich des Schleifkontakts


Beste Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

Zuletzt bearbeitet am 21.01.23 12:11

Datei-Anhänge
box-blitzkontakt-1.jpg box-blitzkontakt-1.jpg (4x)

Mime-Type: image/jpeg, 175 kB

box-blitzkontakt-2.jpg box-blitzkontakt-2.jpg (4x)

Mime-Type: image/jpeg, 270 kB
