[iIa] Voigtländer Vito BL
  •
 1
 1
22.10.22 15:29
AWR59

BZF-Meister

22.10.22 15:29
AWR59

BZF-Meister

[ iIa ] Voigtländer Vito BL

Hallo zusammen,

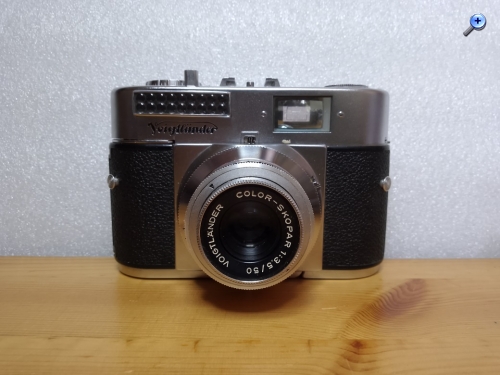

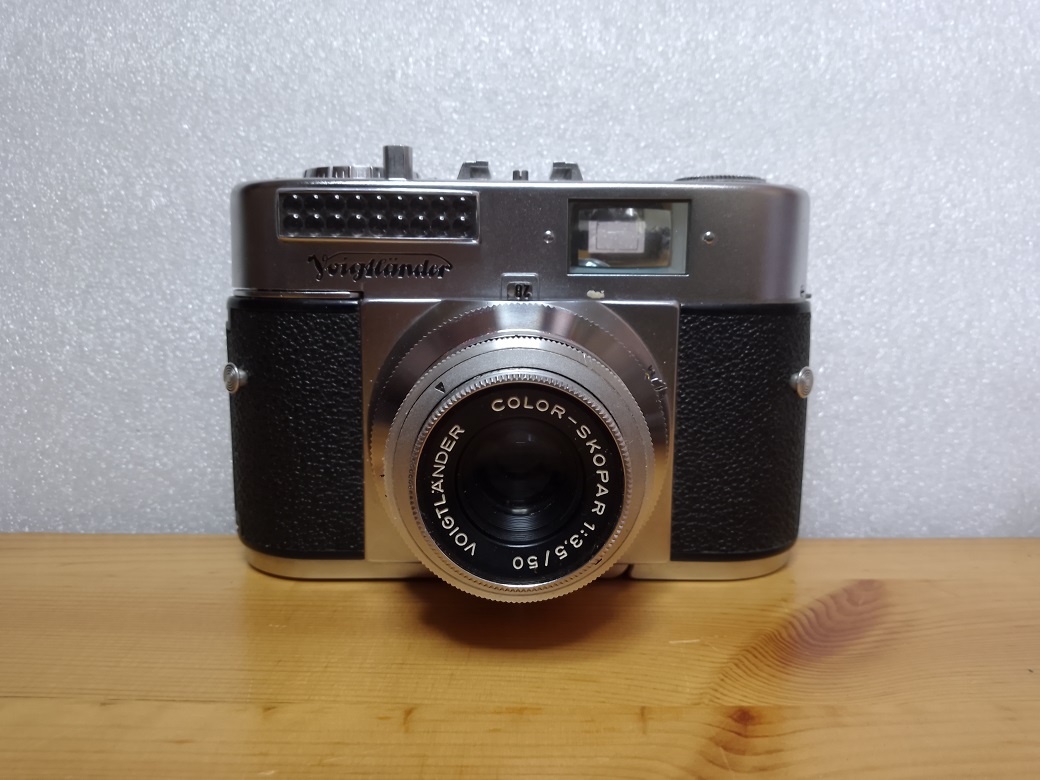

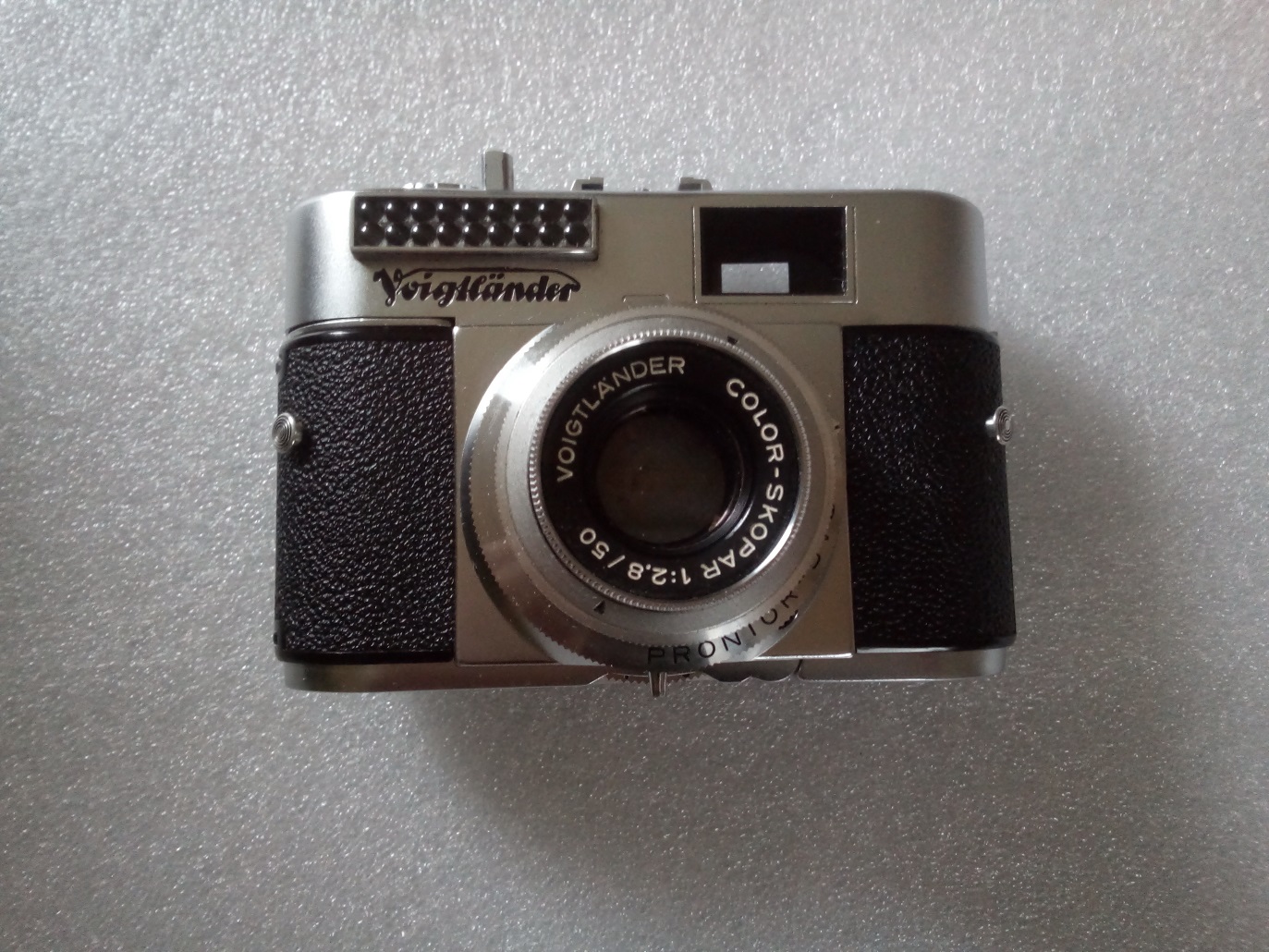

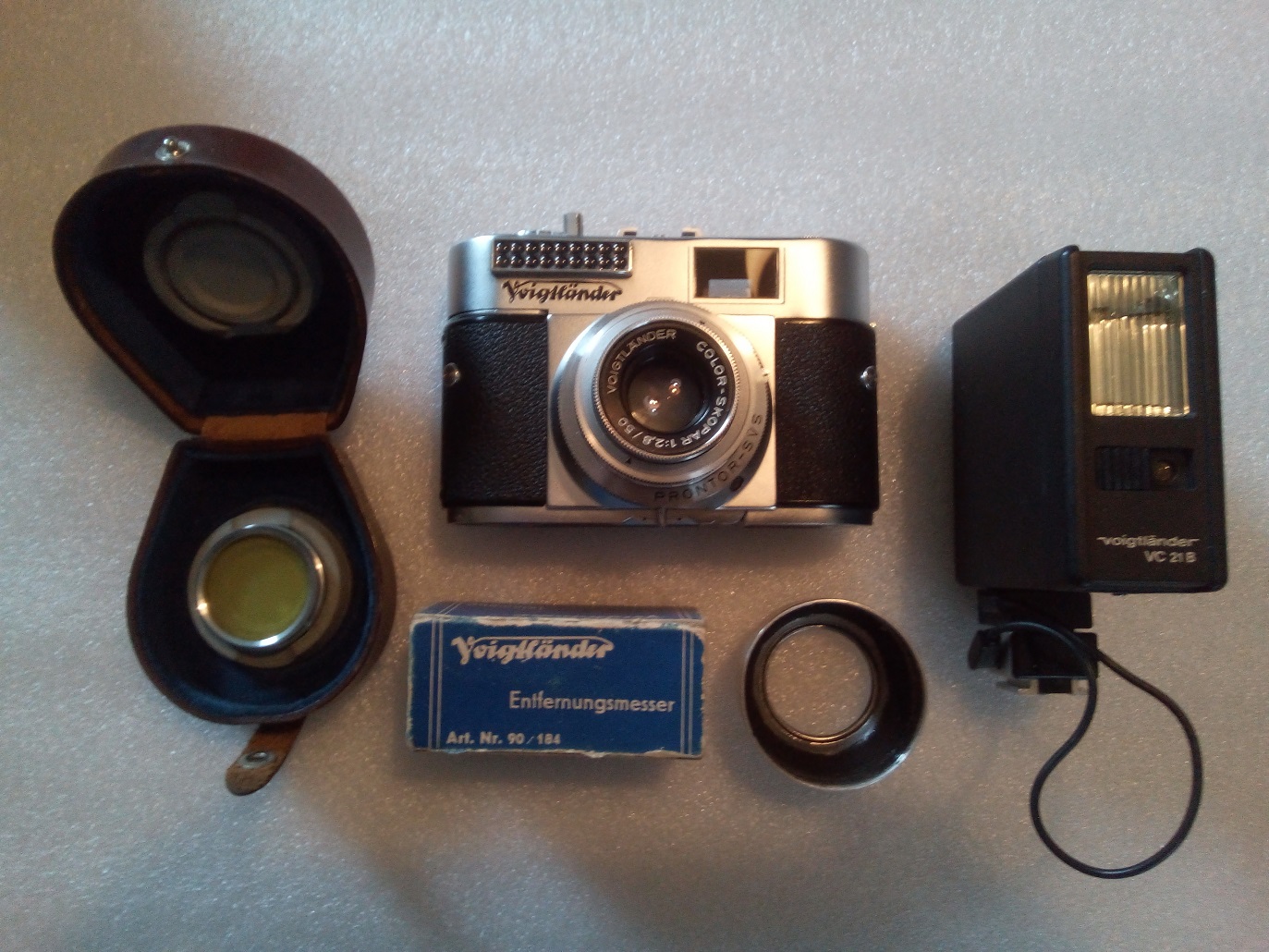

die hier gezeigte Voigtländer Vito BL hat mir vor einigen Tagen eine nette ältere Dame geschenkt. Etwas Zubehör war auch noch dabei.

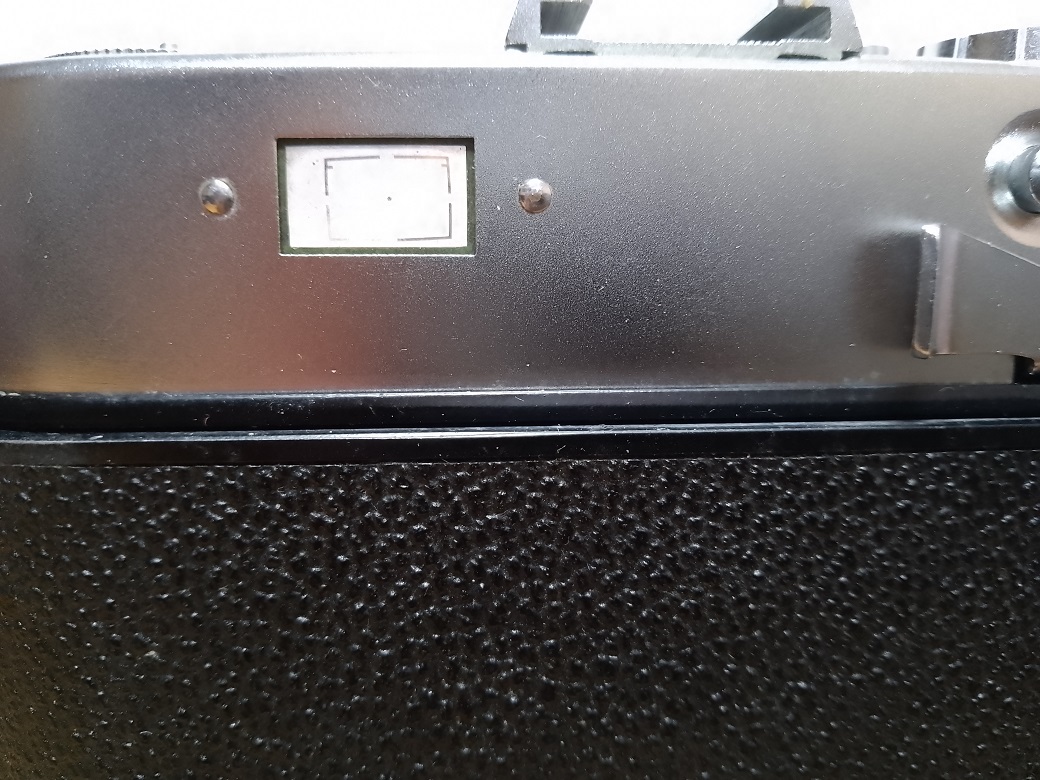

Diese Vito BL muss aus der ersten Serie stammen, da noch der alte Sucher verbaut ist. Der Leuchtrahmensucher wurde erst 1957 eingeführt. Weiterhin verfügt meine BL über keine Lichtwertskala. Der eingebaute Belichtungsmesser scheint ohne Funktion zu sein.

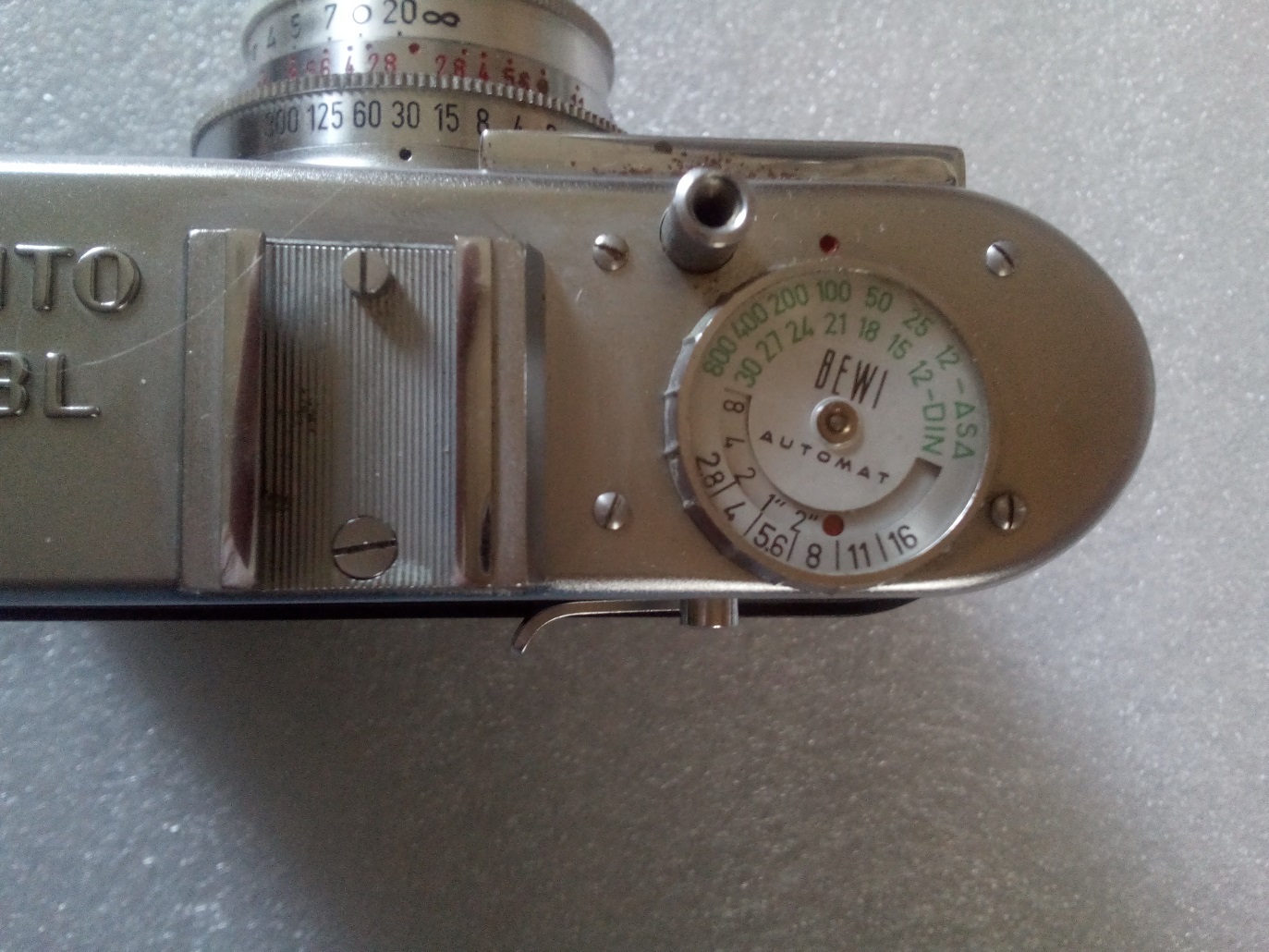

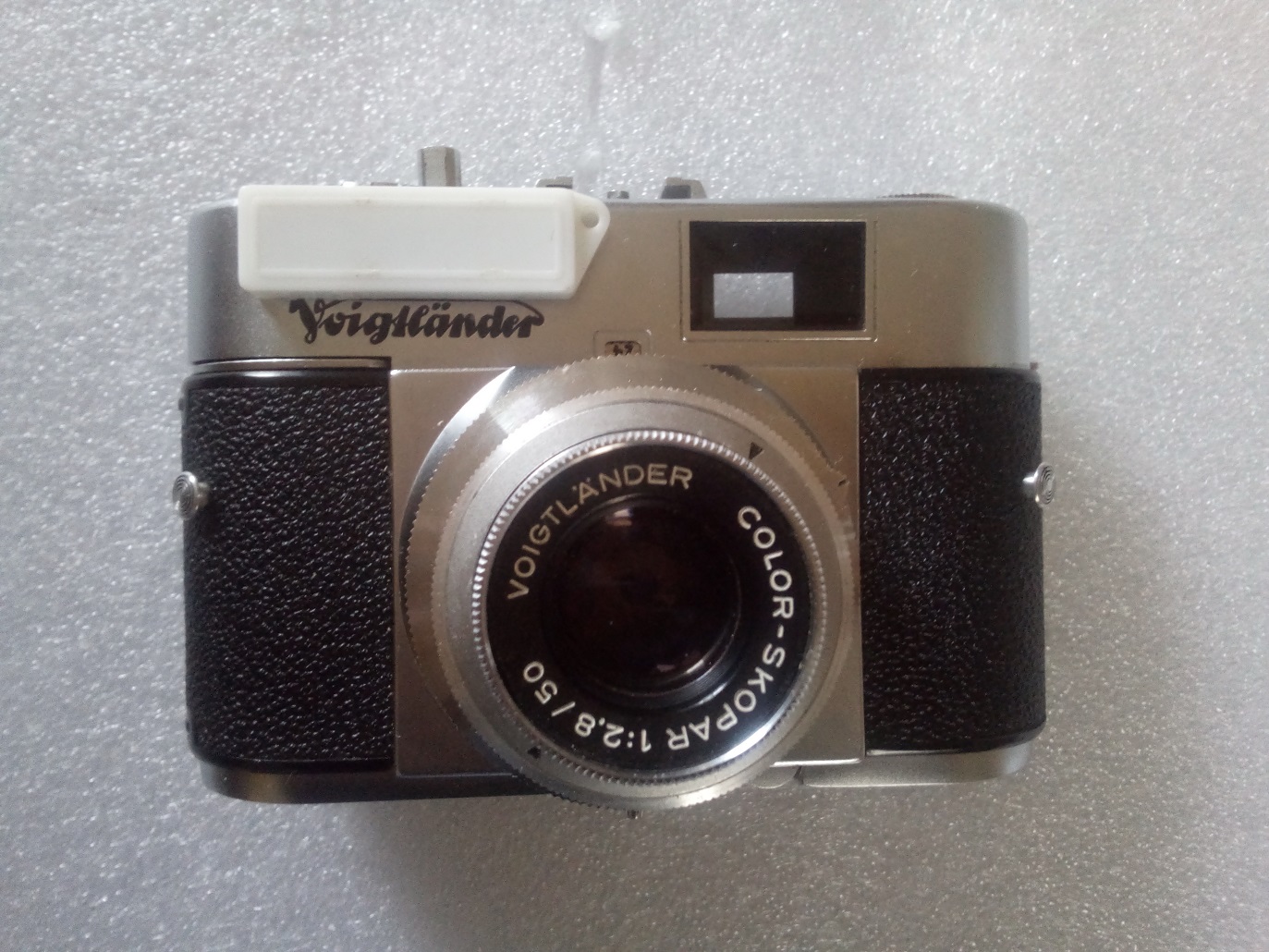

Die Belichtungsmessung findet bei dieser Kamera auf eine recht eigentümliche Art und Weise statt: Nachdem man auf der Oberseite der Kamera den korrekten DIN / ASA des Filmes eingestellt hat drückt man den Knopf oberhalb des Schnellspannhebels mindestens 1 Sekunde um ihn dann langsam loszulassen. Auf der Skala ist dann die Zeit- / Blendenkombination ablesbar. Für die sog. Lichtmessung versteckt sich im Deckel der Bereitschaftstasche eine Diffusorscheibe die auf das Fenster der Selenzelle gesteckt wird.

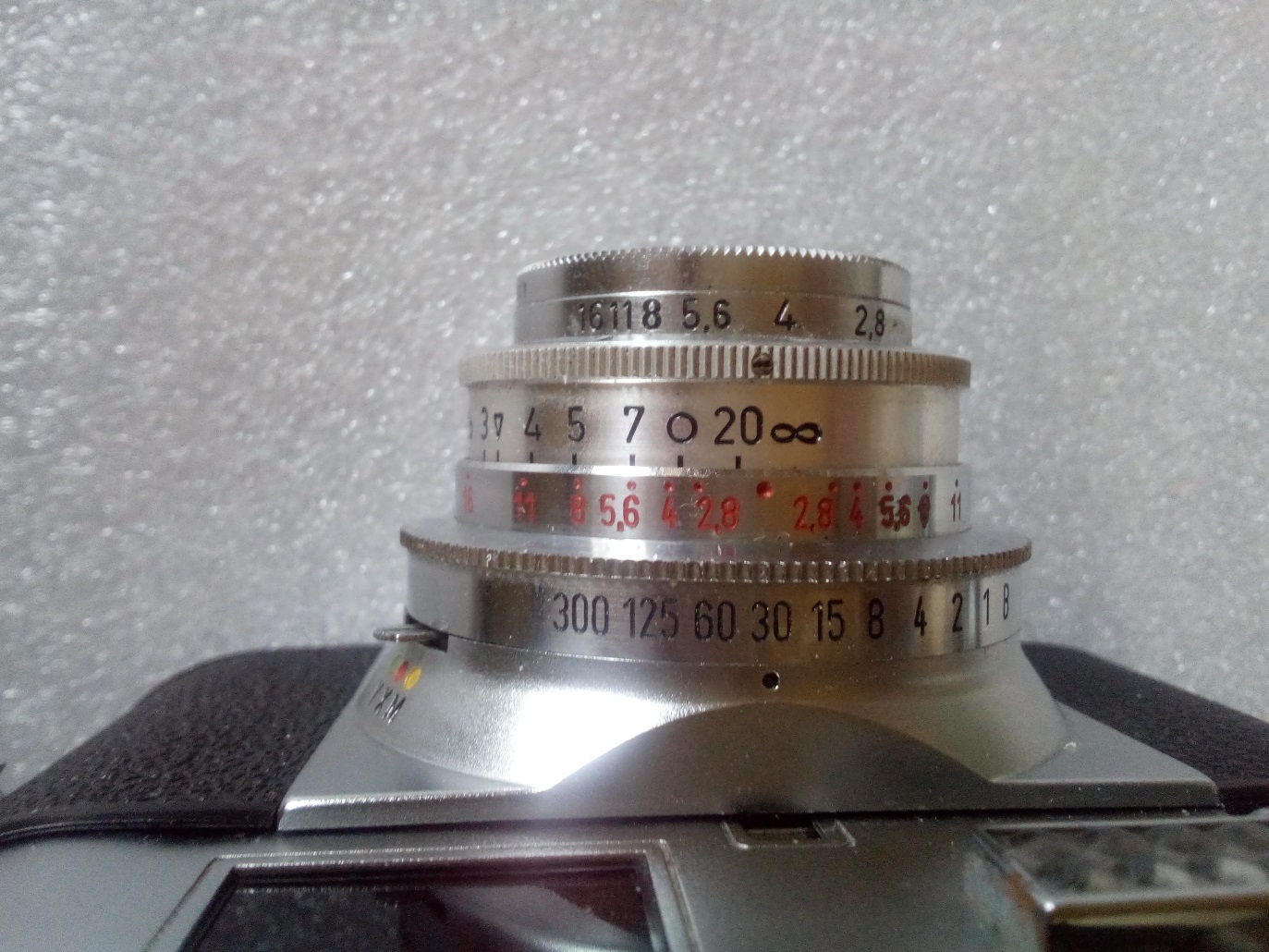

Bemerkenswert ist auch, dass bei dieser Kamera die Blendenwerte mit dem äußersten Ring verstellt werden, also dort, wo bei den meisten Kameras die Fokussierung vorgenommen wird.


Hersteller: Voigtländer Kamerawerk, Braunschweig
Baujahr: 1956 - 1960
Typ: KB-Sucherkamera, 24 x 36, max. 36 Aufnahmen
Verschluß: PRONTOR-SVS, 1 sec. - 1/300 sec. und "B", Selbstauslöser und "X" und "M"
Objektiv: Voigtländer Color-Skopar 1:2,8 / 50 mm
Blenden: 2,8 - 16
Fokus: 1m - unendlich

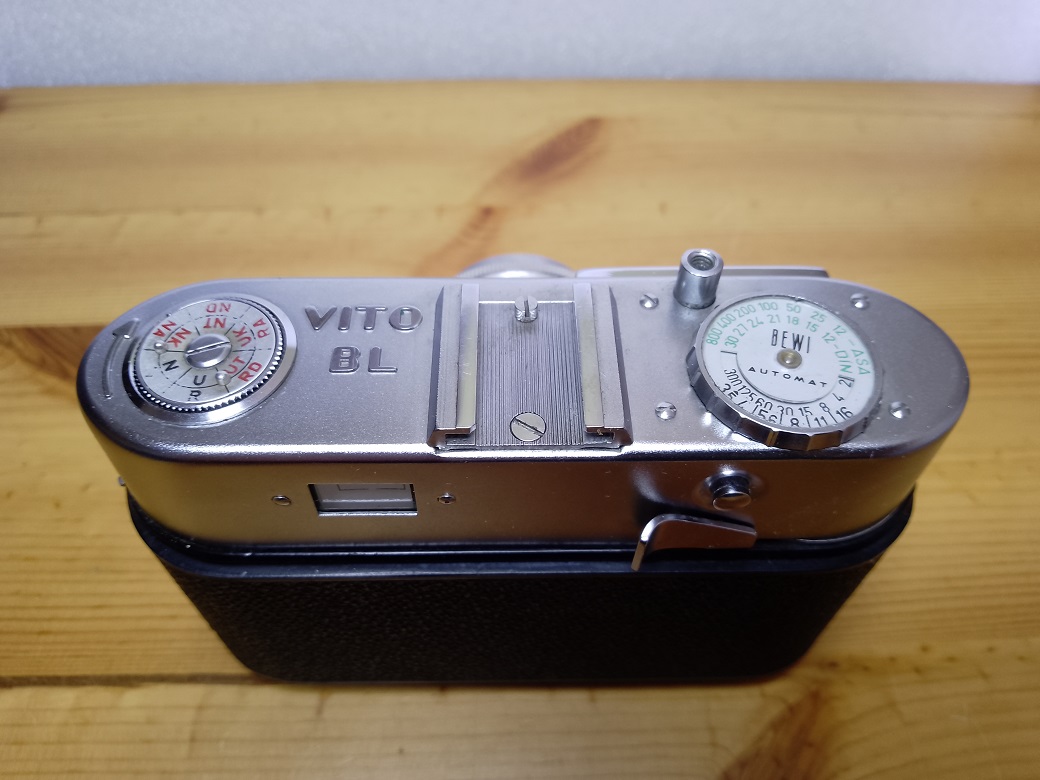

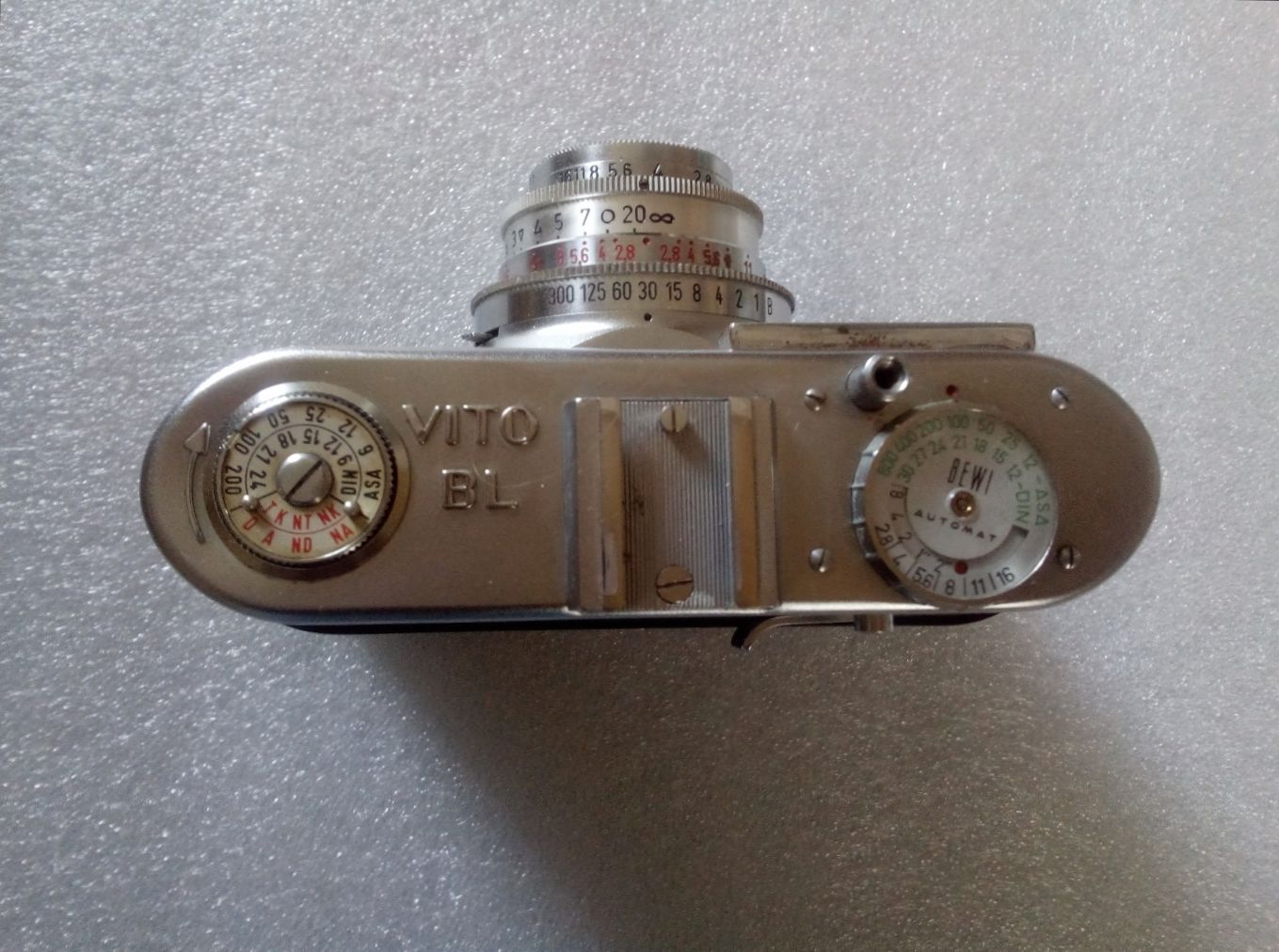

Oberseite: Filmempfindlichkeitseinstellung und Anzeige des Belichtungsmessers, Auslöser mit Gewinde für Drahtauslöser, Blitzschuh ohne Mittenkontakt (PC Buchse vorne links am Gehäuse), versenkter Rückspulknopf mit Filmmerkscheibe

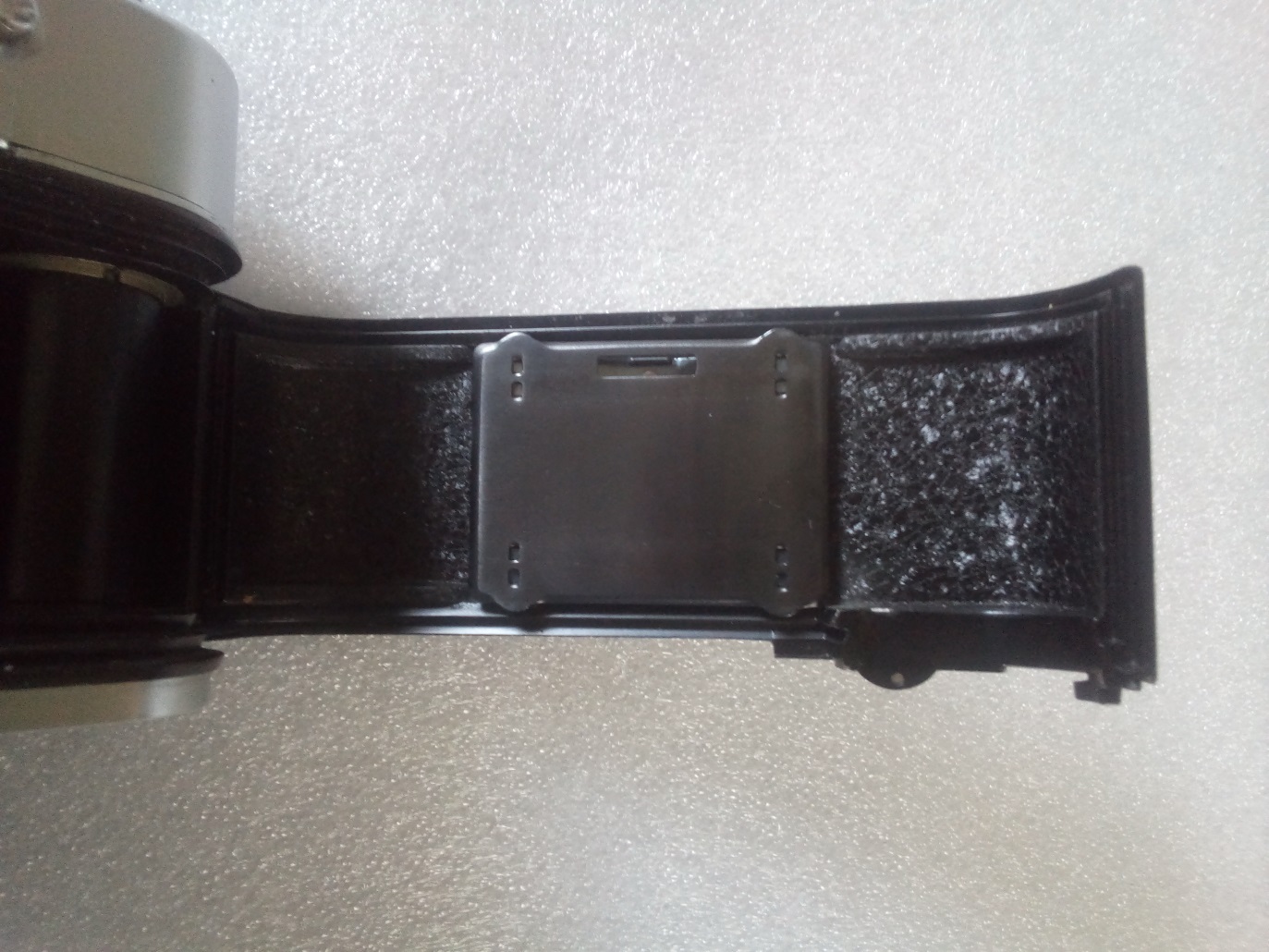

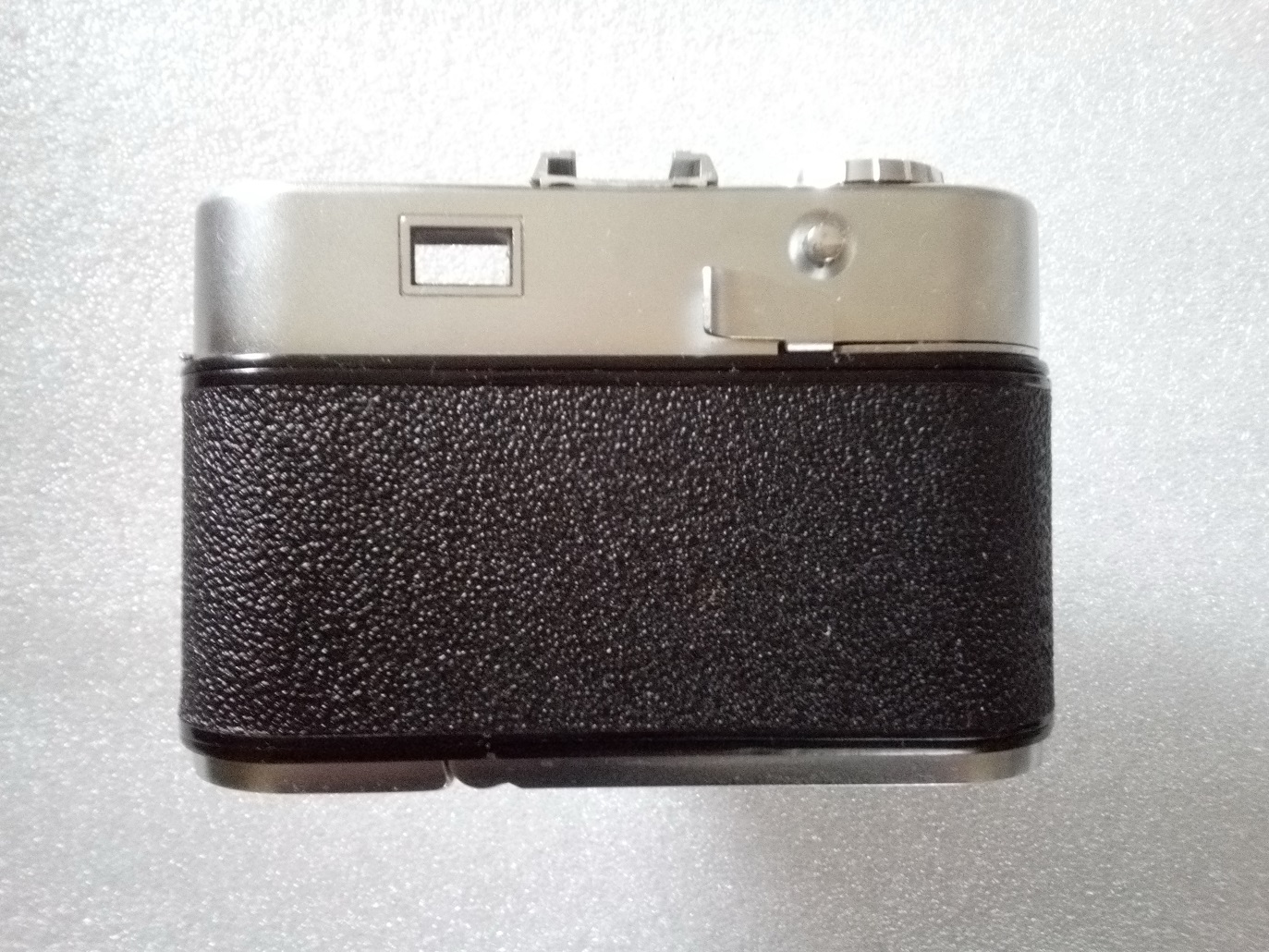

Rückseite: Schnellspannhebel und Druckknopf für den Belichtungsmesser, Sucherfenster, Rückwandklappe mit Filmandruckplatte,

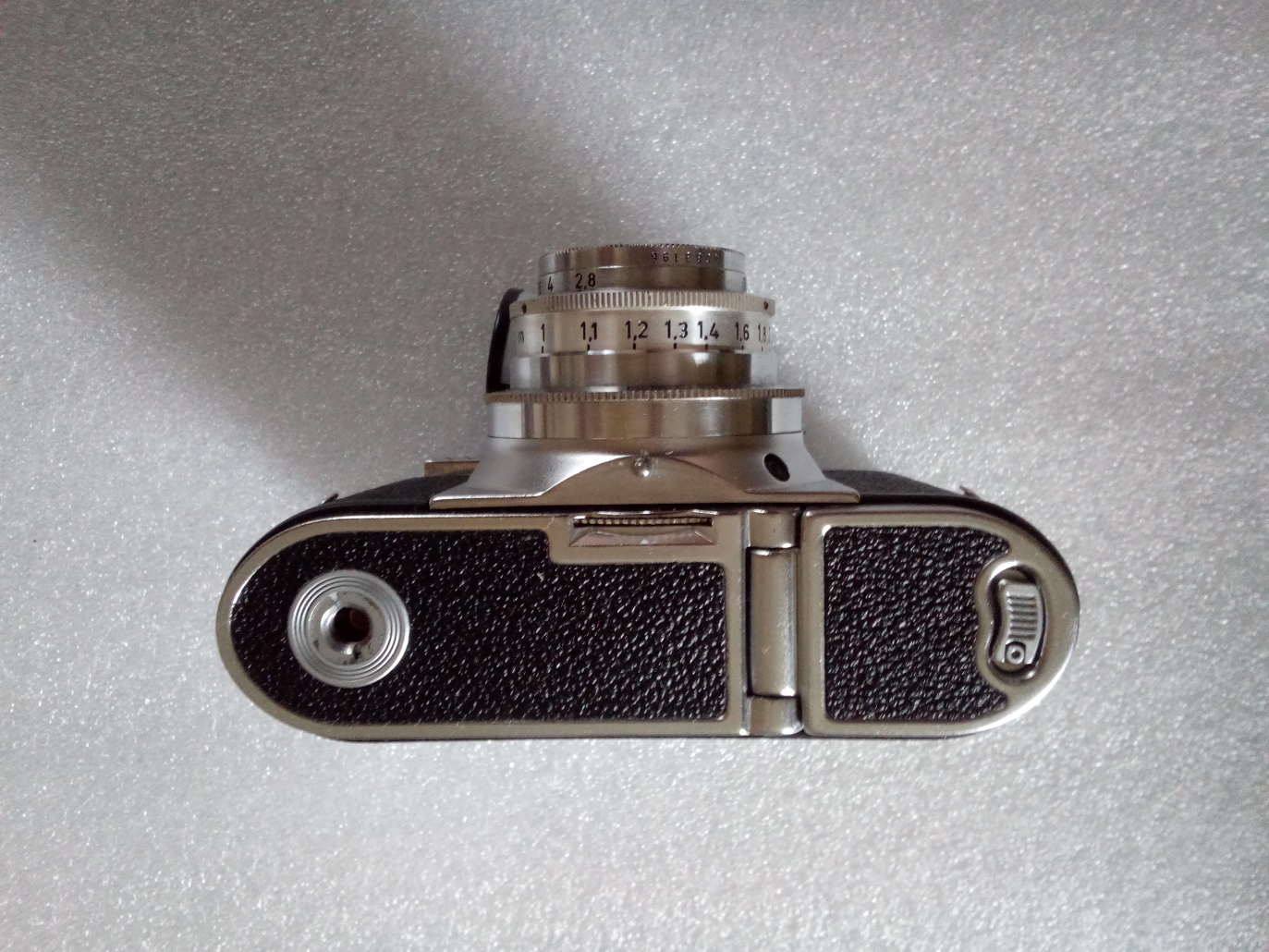

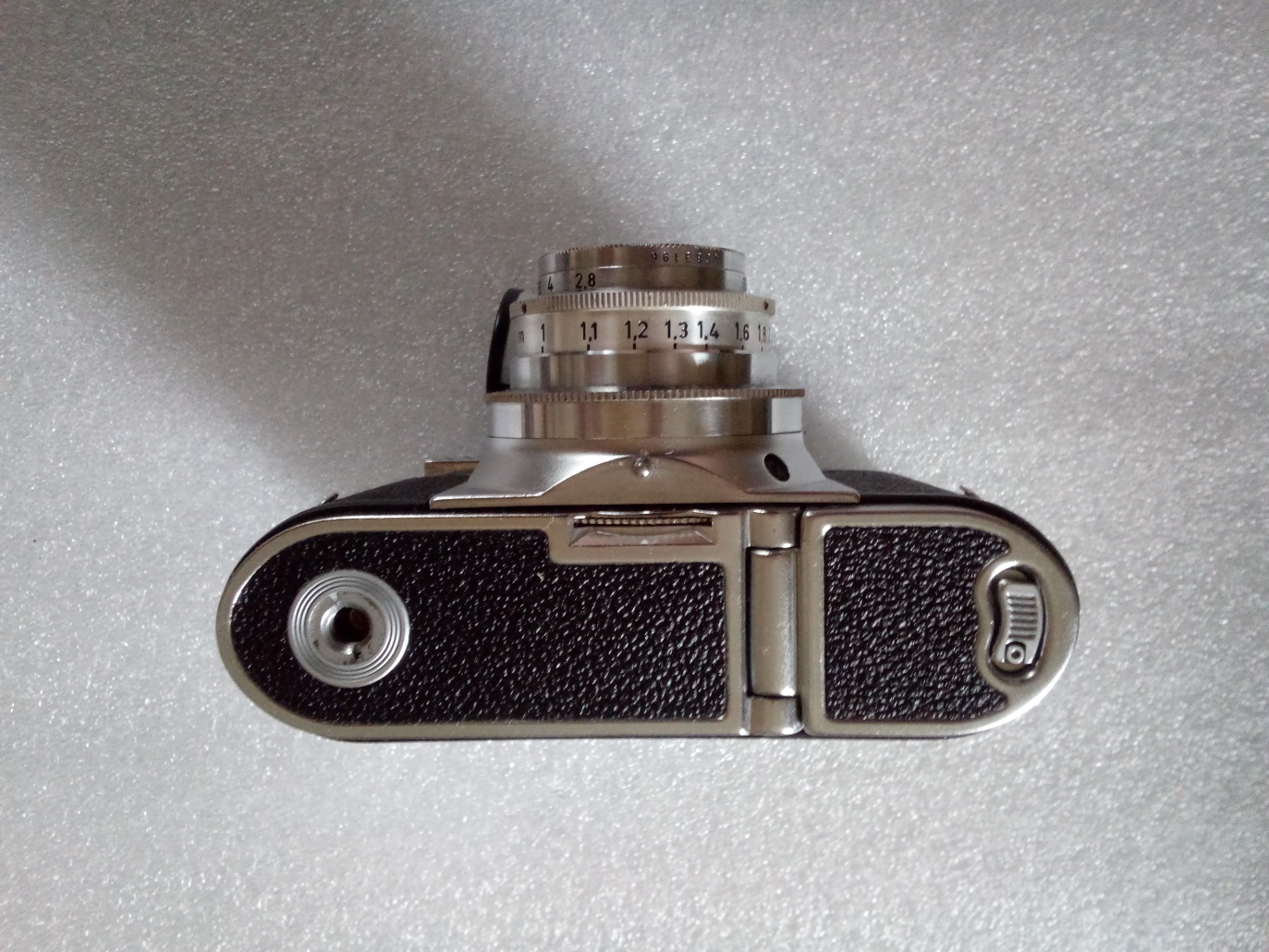

Unterseite: Verriegelung für die Rückwandklappe, Einstellrad für das Filmzählwerk (befindet sich auf der Vorderseite oberhalb des Objektivs), Stativgewinde


linke Seite: Entriegelung für den Filmrückspulknopf

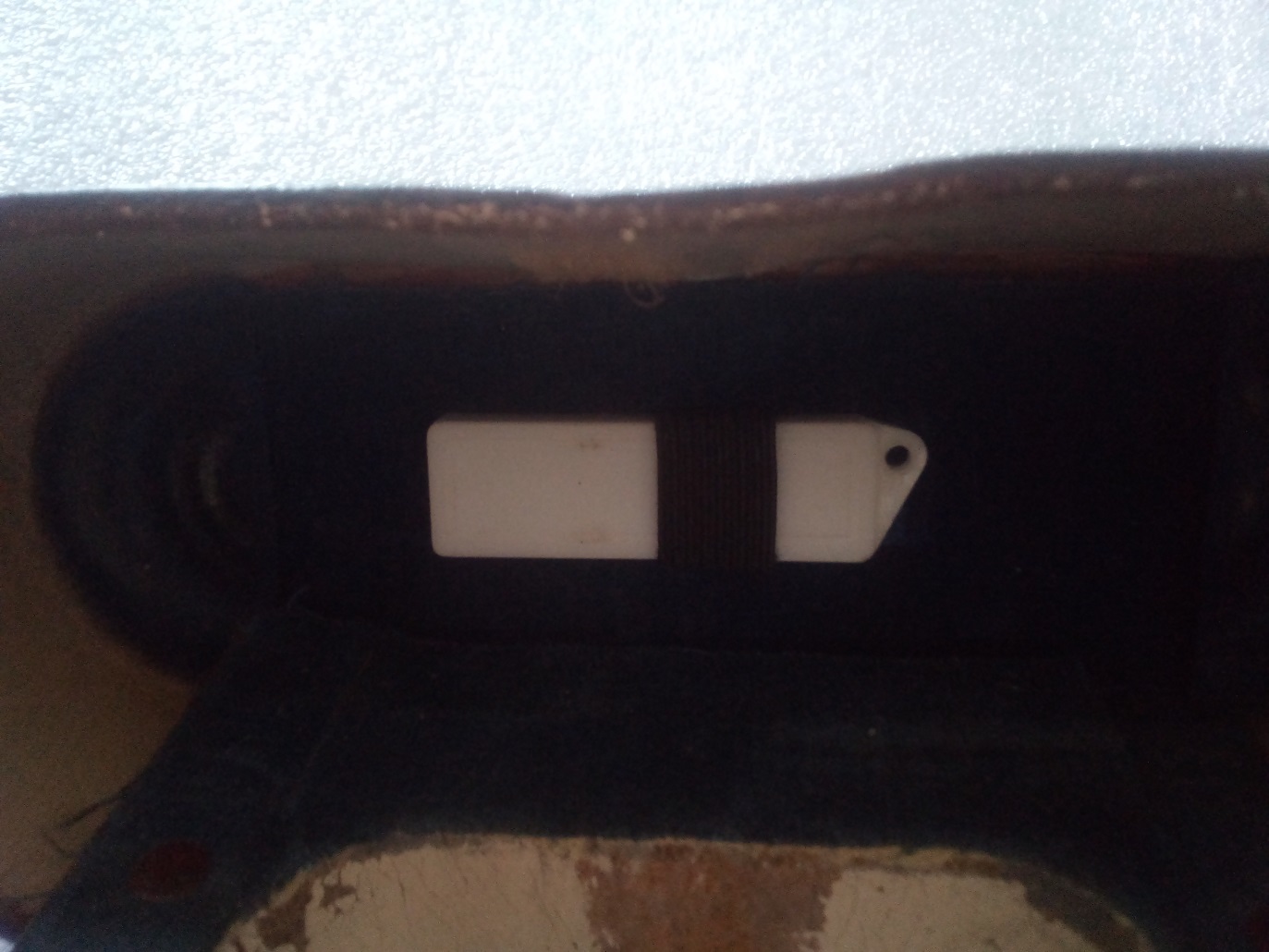

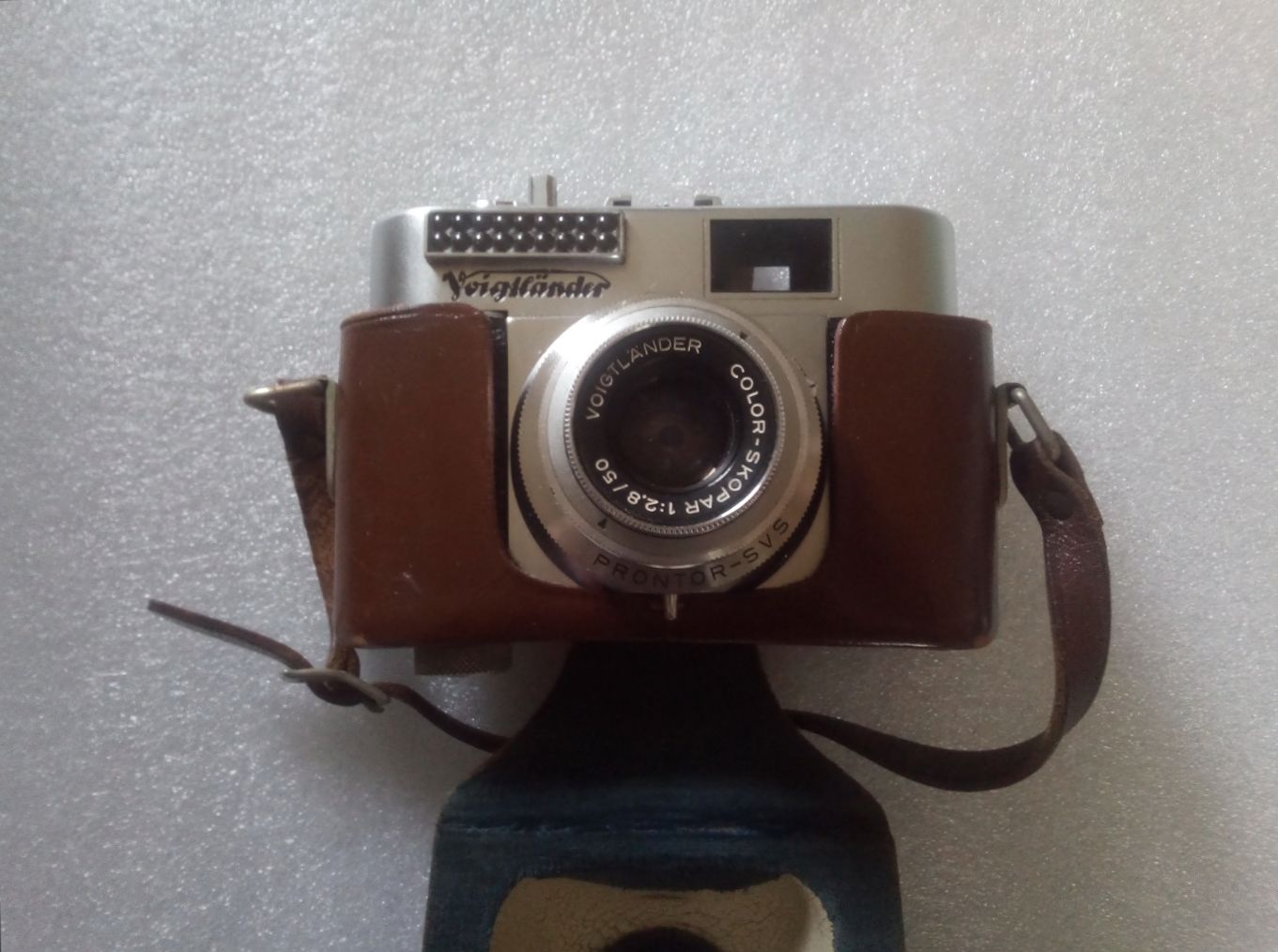

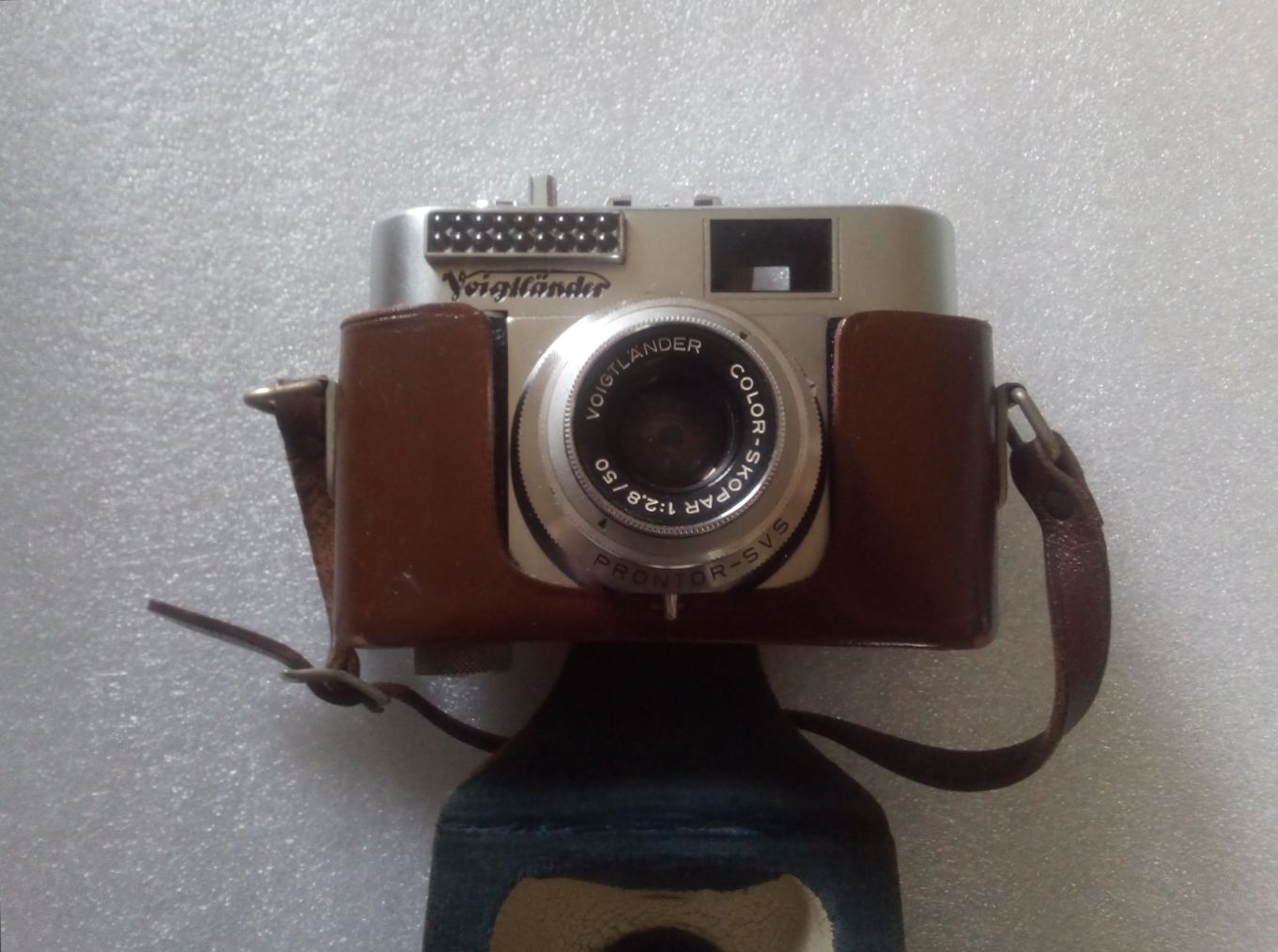

Echtleder Bereitschaftstasche mit Aufnahme für die Diffusorscheibe

























Liebe Grüße
Andreas

Datei-Anhänge
IMG_20221021_123513.jpg IMG_20221021_123513.jpg (58x)

Mime-Type: image/jpeg, 440 kB

IMG_20221021_123629.jpg IMG_20221021_123629.jpg (56x)

Mime-Type: image/jpeg, 460 kB

IMG_20221021_123747.jpg IMG_20221021_123747.jpg (45x)

Mime-Type: image/jpeg, 492 kB

IMG_20221021_123813.jpg IMG_20221021_123813.jpg (46x)

Mime-Type: image/jpeg, 598 kB

IMG_20221021_123935.jpg IMG_20221021_123935.jpg (47x)

Mime-Type: image/jpeg, 229 kB

IMG_20221022_135605.jpg IMG_20221022_135605.jpg (53x)

Mime-Type: image/jpeg, 198 kB

IMG_20221022_135634.jpg IMG_20221022_135634.jpg (52x)

Mime-Type: image/jpeg, 403 kB

IMG_20221022_135643.jpg IMG_20221022_135643.jpg (51x)

Mime-Type: image/jpeg, 415 kB

IMG_20221022_135917.jpg IMG_20221022_135917.jpg (45x)

Mime-Type: image/jpeg, 358 kB

IMG_20221022_135942.jpg IMG_20221022_135942.jpg (40x)

Mime-Type: image/jpeg, 368 kB

IMG_20221022_140012.jpg IMG_20221022_140012.jpg (53x)

Mime-Type: image/jpeg, 419 kB

IMG_20221022_140102.jpg IMG_20221022_140102.jpg (44x)

Mime-Type: image/jpeg, 152 kB


Hinweise:

  • Urheberrechte 1: Keine Scans von Prospekten, Bedienungs-Anleitungen, Prominentenfotos, Kunstobjekten oder Buch/Zeitschriften-Artikeln.

  • Urheberrechte 2: Nur selbst aufgenommene Fotos. Keine Fotos auf und in fremden Grundstücken / Gebäuden / Museen, Ausstellungen, Theatern, usw.

  • Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen deutlich als Zitat erkennbar mit genauer Quellenangabe.

  • Keine Fotos, auf denen Personen erkennbar oder zuord-bar sind, ohne deren schriftliche Genehmigung (DSGVO). Ebenso keine erkennbaren KFZ-Kennzeichen oder Fragmenten davon! !

  • Fotos: Für beste Darstellung die Fotos (Thumbnails) unter den Textbeiträgen anklicken.

  • Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffszahl, die Bild-Anklicke direkt im Text werden nicht gezählt!


23.10.22 10:36
Rainer

Administrator

23.10.22 10:36
Rainer

Administrator

Re: Voigtländer Vito BL

Hallo Andreas,

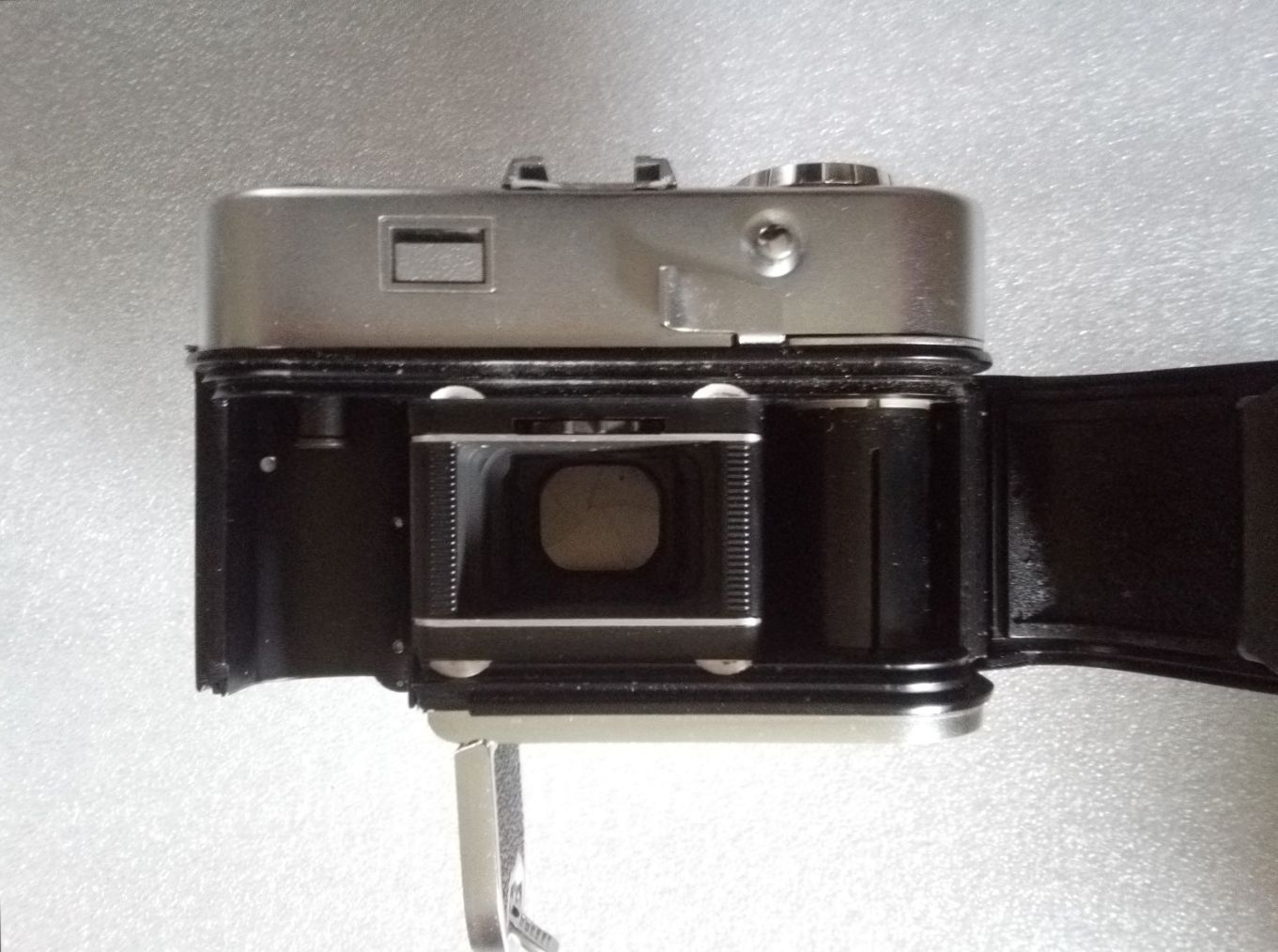

interessant finde ich auch die ausschwenkbare Einlegehilfe für die Filmpatrone.





Beste Grüße von Haus zu Haus
Rainer (Forumbetreiber)

Analog: Aus Negativ wird Positiv.
Digital: Pixel sind nicht alles, aber ohne Pixel ist alles nichts.

23.10.22 13:10
AWR59

BZF-Meister

23.10.22 13:10
AWR59

BZF-Meister

Re: Voigtländer Vito BL

Grüß Dich Rainer,

die scheint bei Voigtländer nicht so unüblich zu sein. Meine Vitomatic IIa auch so eine Einlegehilfe.

Liebe Grüße

Andreas

22.12.23 13:44
Uwe200

BZF-Nutzer Stufe 2

22.12.23 13:44
Uwe200

BZF-Nutzer Stufe 2

Re: Voigtländer Vito BL

Hallo, ich kann in den Beschreibungen der Voigtländer vito keine Angabe über den Bezugspunkt der Entfernungeinstellung an der Kamera finden (Blendenebene oder Filmebene) Bei der Verwendung vom Focar Filter wird der Bereich vom Gegenstand bis Linsenscheitel genannt. Bei der Agfa Silette steht die Enfernung ab Blendensteller.
Das scheint bei Kameras von 1960 wohl nicht die Filmebene zu sein.
Hat jemand hierzu etwas?

22.12.23 20:41
Blende_8

BZF-Premium-Nutzer

22.12.23 20:41
Blende_8

BZF-Premium-Nutzer

Re: Voigtländer Vito BL

Hallo Leute,

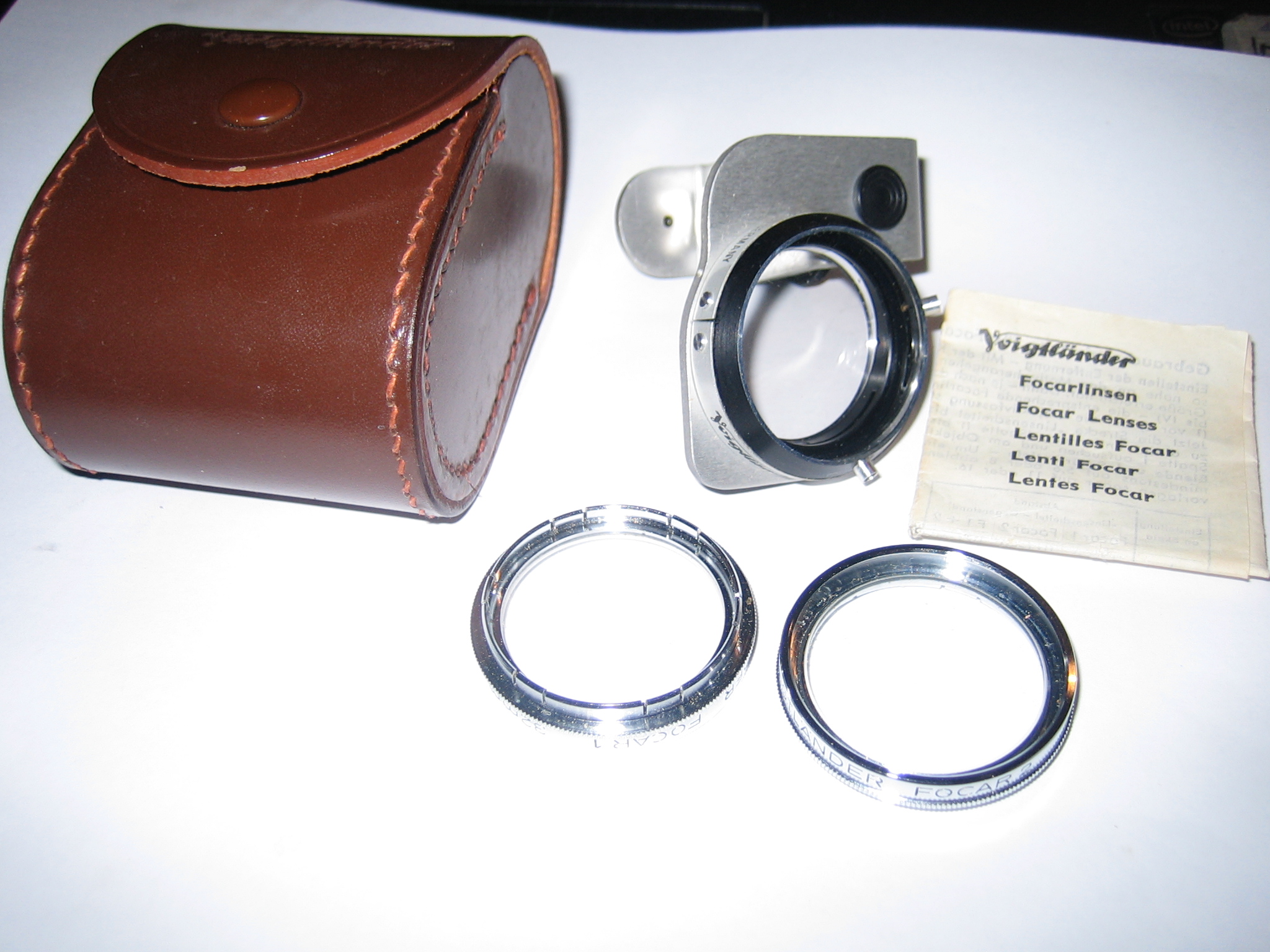

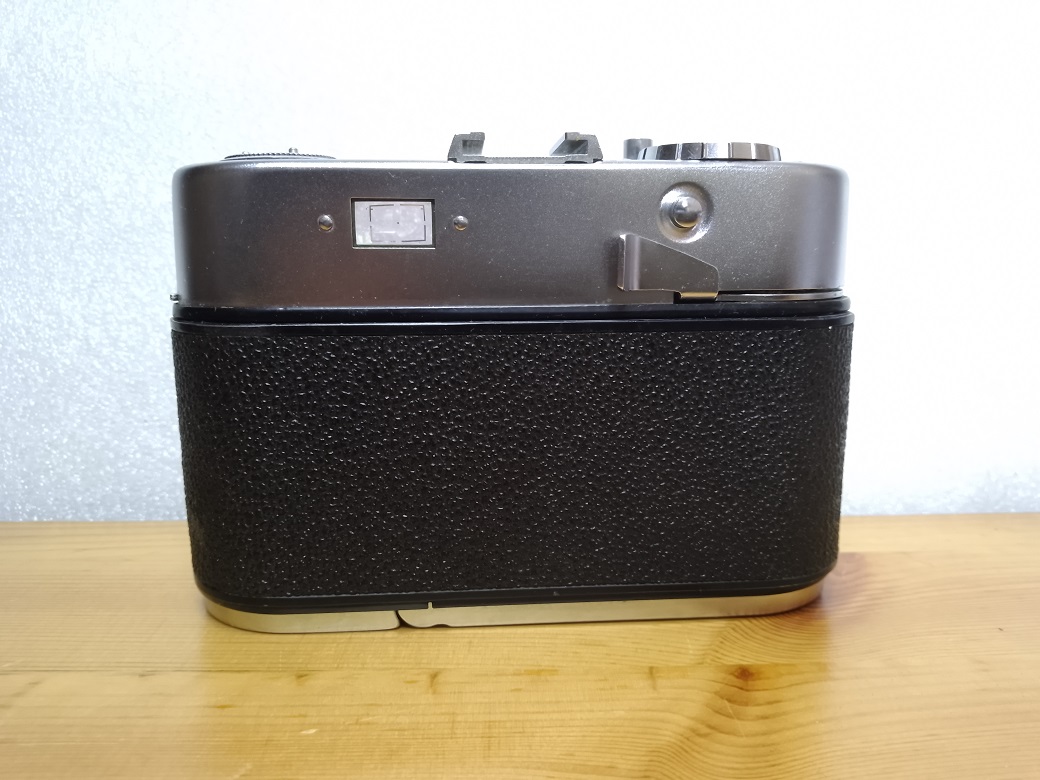

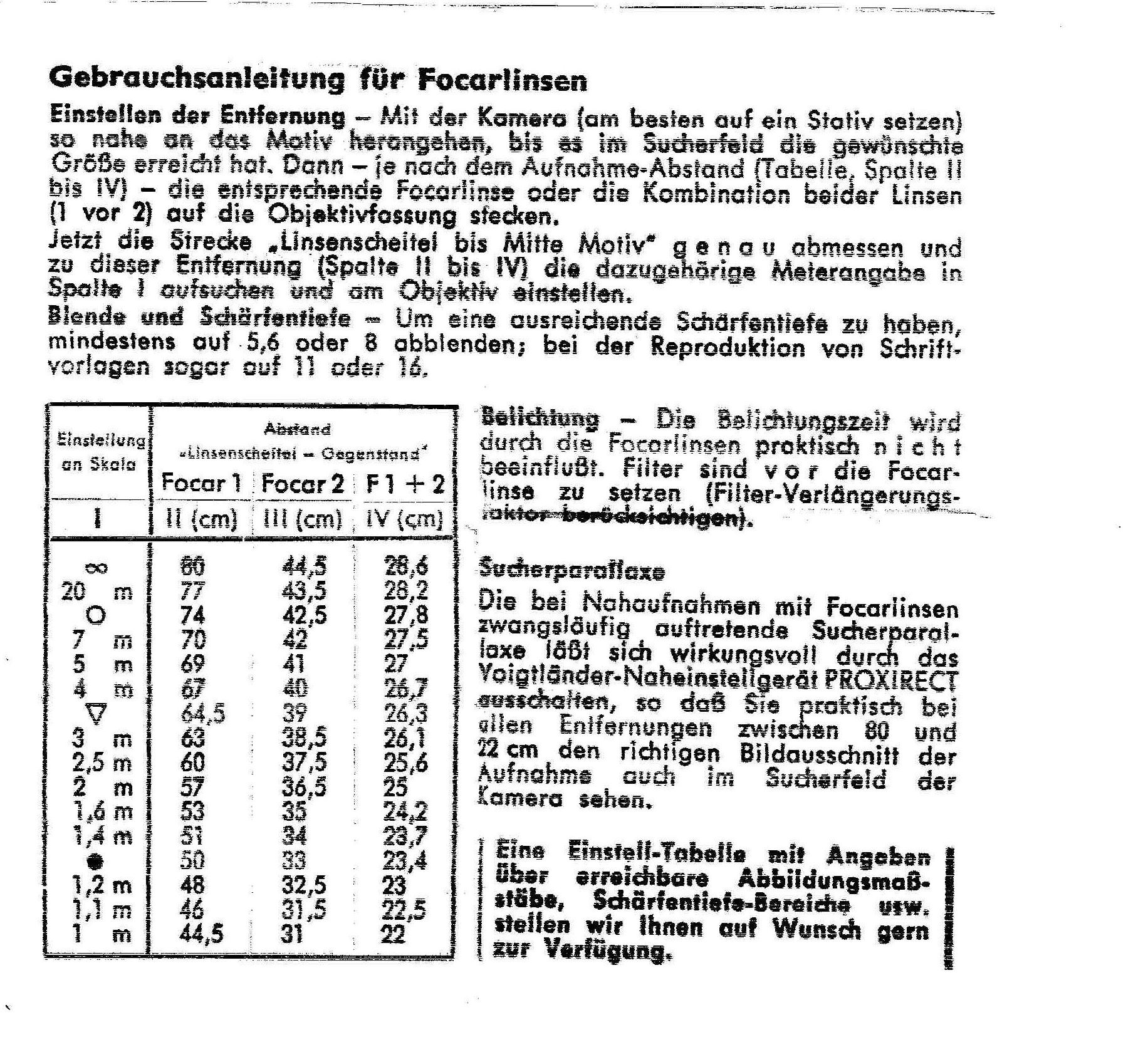

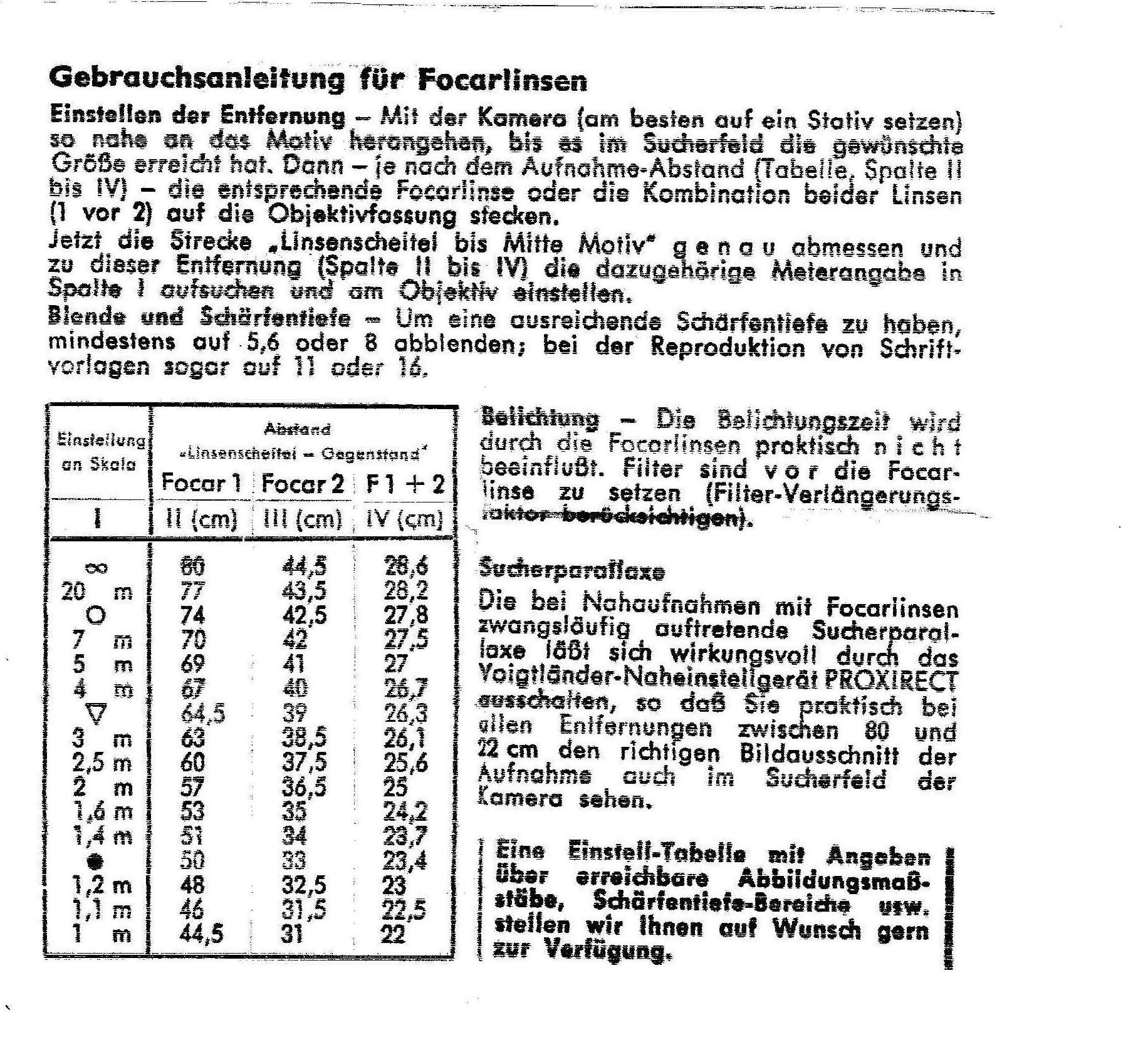

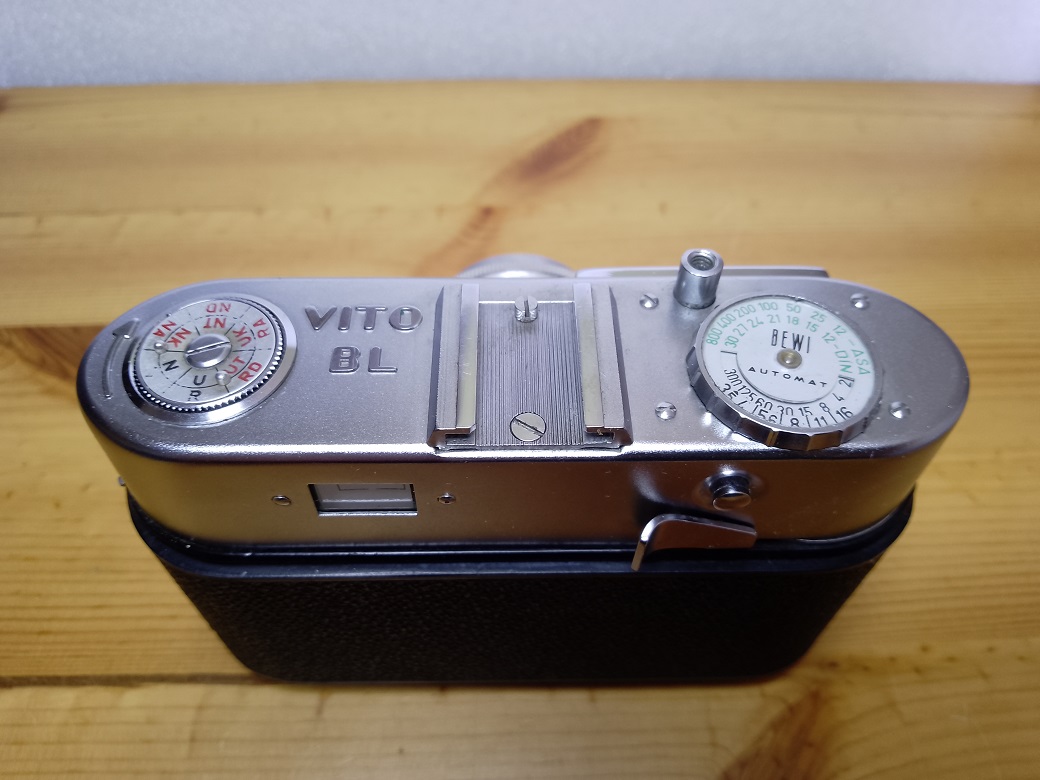

da habe ich mal eine Bedienungsanleitung von diesem Proxirect mit den Focarlinsen. Wie schon Uwe 200 anführte, wird die Entfernung ab Linsenscheitel und dem Motiv gemessen. Ich bin im Besitz dieser Teile. Meine Vito BL habe ich als junger Bursche, gerade mal 18, im Jahre 1958 gekauft. 218 DM, viel Geld für einen Lehrling mit einem monatlichen Lohn von 52 DM bei einer 48 Stundenwoche. Sie ist noch in einem guten Zustand. Später kaufte ich dieses Nahaufnahmezubehör. In der Meinung, noch später wird es diese Teile nicht mehr geben. Nur ich habe es nie benutzt.





Grüße aus München

Manfred

Zuletzt bearbeitet am 24.12.23 07:01

Datei-Anhänge
IMG_0011.JPG IMG_0011.JPG (32x)

Mime-Type: image/jpeg, 890 kB

img028.jpg img028.jpg (27x)

Mime-Type: image/jpeg, 678 kB
