[ iIa ] Braun Paxette II M

Kleinbild Meßsucherkamera der Fa. Braun :









Unglaublich klein und kompakt, aber schwer und keine Taschenkamera (damals schon wichtig!)
Der Aufzug muss zweimal betätigt werden, zuerst wird der Film transportiert, dann der Verschluss aufgezogen.
Der Sucher ist klein, der ungekuppelte Entferungsmesser brauchbar.
Das Bildzählwerk ist vor der Blitzhalterung, wo man eher eine Belichtungsanzeige erwarten würde.
Mit einer grossen Rändelschraube am Boden kann man die Kamera öffnen.
Ein massiver Deckel wird über den Film geklappt, eine breite U-förmige Feder an der Rückwand presst Deckel und Film kräftig auf die Führungsschienen.


Daten
:
Hersteller : Braun/ Nürnberg
Baujahr : 1954
Verschluss : Prontor SVS,Zentralverschluß-1 bis 1/300 sek. und B
Objektivanschluss : M39 / Braun für Wechseloptiken-hier mit dem Steinheil München Cassarit 1:2.8/f=45mm
Fokussierung : Manuell,ungekuppelter Mischbildentfernungsmesser
Filmformat : 24x36

Besonderheiten : Die Rückwand ist nicht angelenkt, sondern nach Lösen einer Rändelmutter am Boden wird die Rückwand und der Boden nach unten abgezogen. Zum Filmeinlegen muß noch die Filmandruckplatte weggeklappt und ein Patronenhalter ausgeschwenkt werden. Filmzählwerk nicht selbstrückstellend.

Gruß-OTTI

Zuletzt bearbeitet am 25.06.17 11:56

Datei-Anhänge
sta72962.jpg sta72962.jpg (72x)

Mime-Type: image/jpeg, 670 kB

sta72963.jpg sta72963.jpg (63x)

Mime-Type: image/jpeg, 651 kB

sta72964.jpg sta72964.jpg (65x)

Mime-Type: image/jpeg, 512 kB

sta72965.jpg sta72965.jpg (79x)

Mime-Type: image/jpeg, 737 kB


Hinweise:
---> Urheberrechte 1: Keine Scans von Prospekten, Bedienungsanleitungen oder Buch/Zeitschriften-Artikeln hochladen.
---> Urheberrechte 2: Nur selbst aufgenommene Photos hochladen. Keine Fotos auf und in fremden Grundstücken.
---> Keine Fotos, auf denen Personen erkennbar oder zuordenbar sind !
---> Urheberrechte 3: Textpassagen von fremden Quellen vermeiden, höchstens einige Zeilen mit genauerQuellenangabe.
---> Der Zähler der Vorschaubilder zeigt NICHT die echte Zugriffzahl, die Bild-Anklicke direkt im Text werden nicht gewertet


26.06.17 01:25
Blende-11

BZF-Master

26.06.17 01:25
Blende-11

BZF-Master

Re: Braun Paxette II M

Hey Otti

Die Kamera hat tatsächlich sogar vier diser Bügel. Es sind also Schutzsysteme für den Objektiv-Vorbau.

Bei der Paxette sieht man oben neben dem Auzughebel einen kleinen Drücker und ein kleines Rädelrad. Kannst Du da was zu sagen?

lg Peter

26.06.17 10:16
Sammelott

BZF-Master

26.06.17 10:16
Sammelott

BZF-Master

Re: Braun Paxette II M

Hallo Peter,
Der "kleine Drücker" ist der Entriegellungsknopf zum Rückspulen-das Rädchen bewegt den E-Messer und zeigt die gefundene Entfernung an welche dann noch auf das Objektiv übertragen werden muß.
eine schöne Woche-OTTI

28.06.17 22:51
gewa13

BZF-Master

28.06.17 22:51
gewa13

BZF-Master

Re: Braun Paxette II M

... meine Lieblingskamera, Otti !

eine Bemerkung noch zu dieser Kamera: Das Auflagemaß entspricht trotz M39 Gewinde nicht dem der Leica.

Paxette: 45,5 mm
Leica M39: 28,8 mm

Wer Paxette Objektive an der Leica verwenden wollte brauchte den Leica Zwischenring Nr. 17675.

Gruß Gerhard

19.01.19 15:27
gewa13

BZF-Master

19.01.19 15:27
gewa13

BZF-Master

Re: Braun Paxette II M

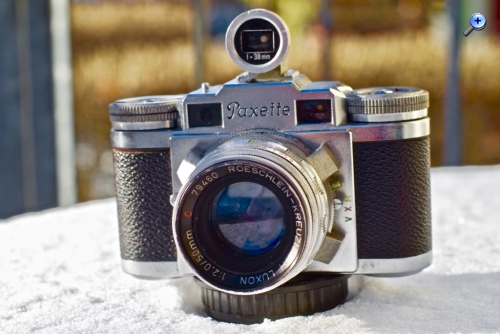

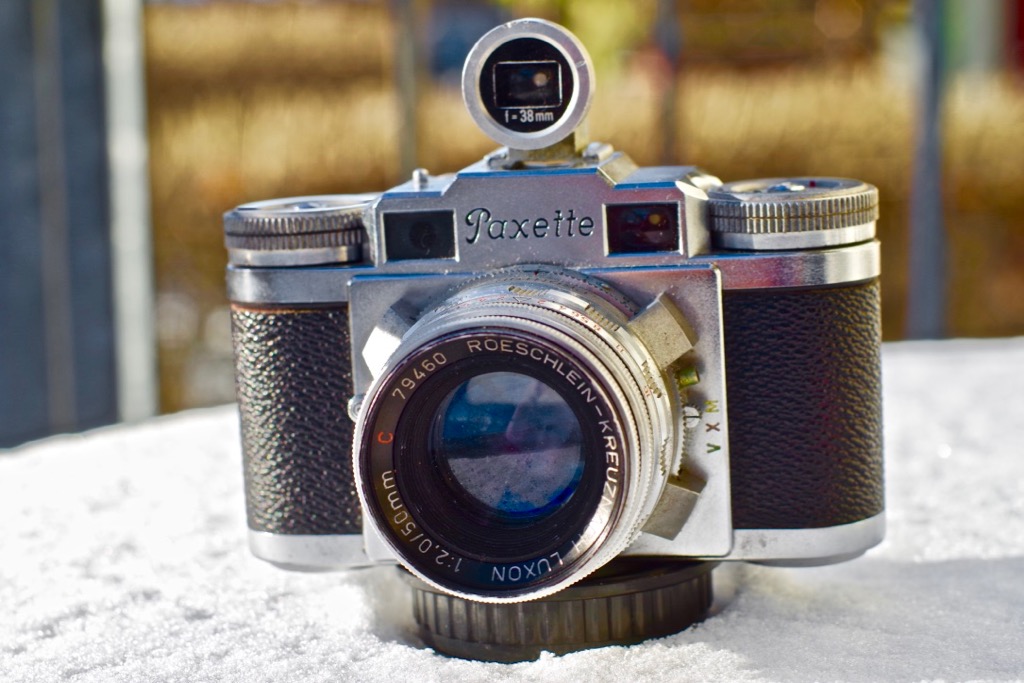

Meiner Lieblingskamera ist so kalt hier draußen .....



....habe ich gerade in einem meiner Kartons wiederentdeckt .... ich wußte gar nicht mehr, daß ich auch ein Roeschlein Luxon habe.

LG Gerhard
