[ iIa ] FED-3

Hallo analoge Fotofreunde,

bei der hier gezeigten FED-3 handelt es sich um ein Exemplar aus der 2. Bauserie. Intern PE0650 genannt wurde dieses Modell von 1967 - 1968 hergestellt. Die vorliegende Kamera mit der Seriennummer 8764215 wurde (erkennbar an der vorangestellten "8") 1968 gefertigt. Gleiches gilt für das verbaute Industar I-61 Objektiv mit der Seriennummer 8771688. Von dieser Ausführung sollen ca. 350.000 Einheiten produziert worden sein.

Wie man auf der Seite Sovietcams.com erfahren kann wurde das Nummernsystem im Laufe der Jahre immer mal wieder geändert. Man findet also auch Kameras ohne vorangestellte Jahreszahl vor.

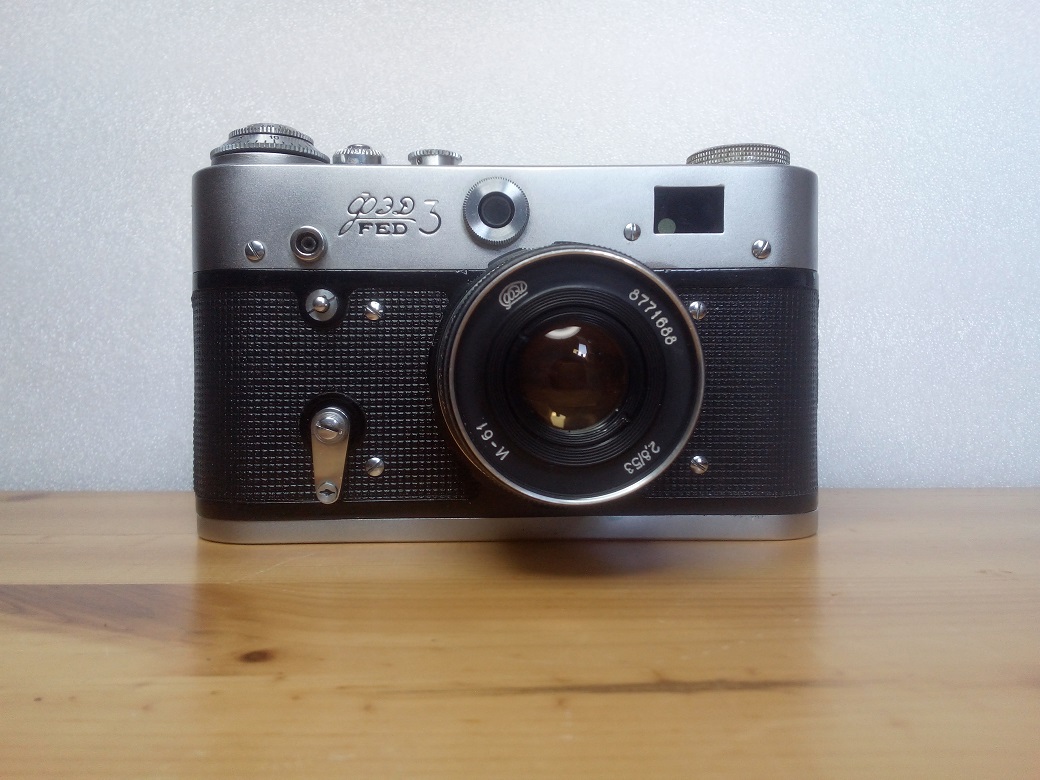

Die FED-3 ist eine KB-Meßsucherkamera. Der eingebaute gekoppelte Meßsucher arbeitet bei der gezeigten Kamera exakt und deckt mit dem Industar I-61 einen Bereich von 1 Meter bis unendlich ab. Die FED-3 besitzt einen M 39 Objektivschraubanschluß und läßt weiterhin "Anleihen" bei der deutschen LEICA erkennen.

Die FED-3 der 2. Bauserie hat nicht mehr das "zerklüftete" Gehäuse wie es z. B. auch bei der FED-2 zu finden ist. Außerdem verfügt die FED-3 aus diesem Bauabschnitt nun über einen Schnellspannhebel statt des bis dahin verbauten Transportknopfes.

Als REVUE 3 war die FED-3 bei Foto-Quelle im Programm.

Interssantes zur Historie der FED-3 kann hier nachgelesen werden:

http://sovietcams.com/index1985.html?tmp...p;_menu_i_id=93

Bei butkus findet sich eine deutschsprachige Bedienungsanleitung zur Revue 3 (fälschlicherweise im Inhaltsverzeichnis als Russian Language bezeichnet)

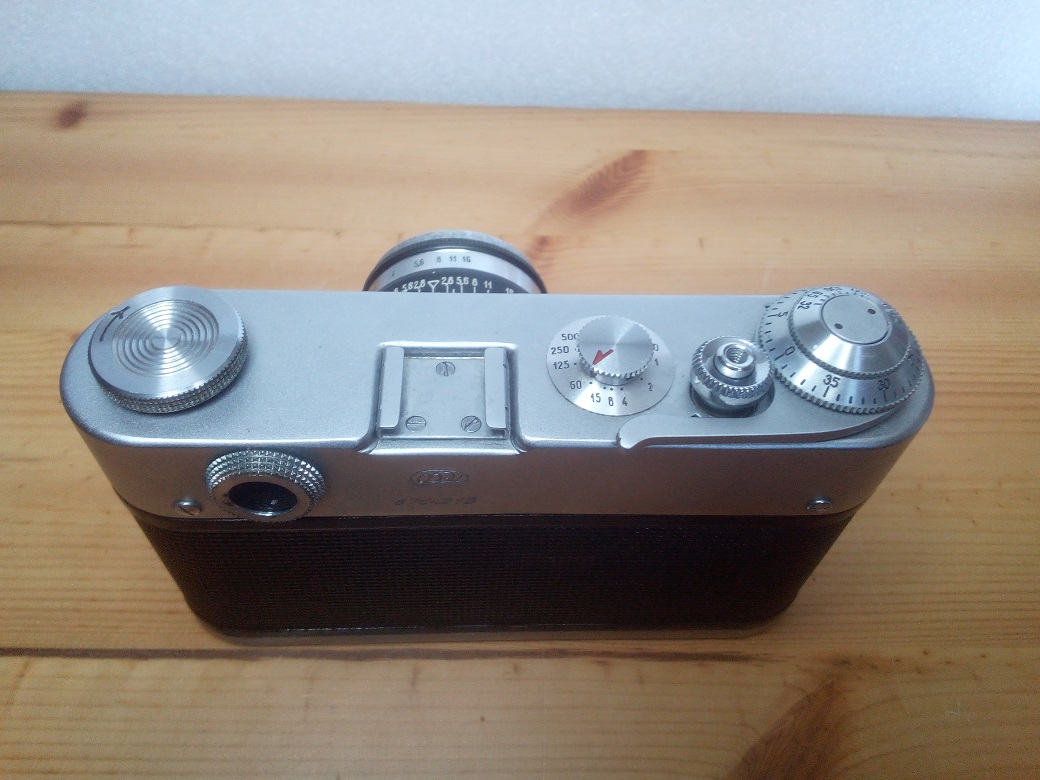

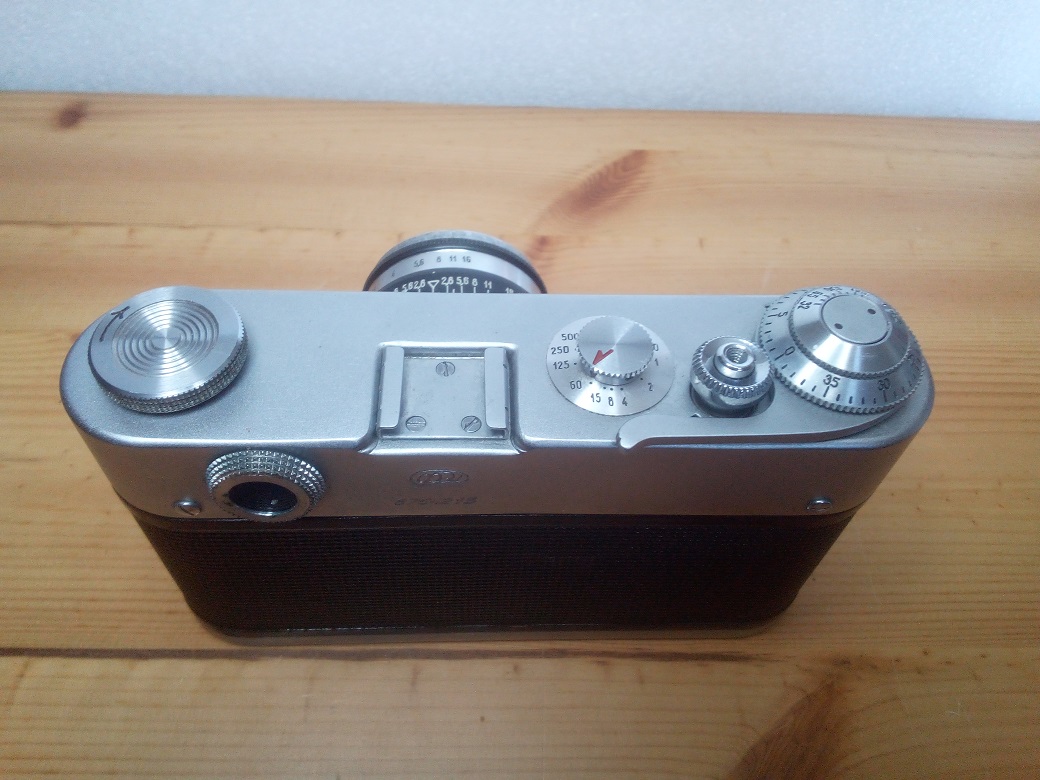

Oberseite: Filmrückspulrad, Blitzschuh ohne Mittenkontakt (PC-Buchse vorne rechts am Gehäusedeckel, Einstellrad für die Verschlußgeschwindigkeit (Zeiten dürfen nur bei gespanntem Verschluß verstellt werden) Auslöser mit Sperre und Drahtauslöseranschluß, Schnellspannhebel, darunter nicht selbstrückstellendes Bildzählwerk, oberhalb des Spannhebels Filmmerkscheibe in GOST

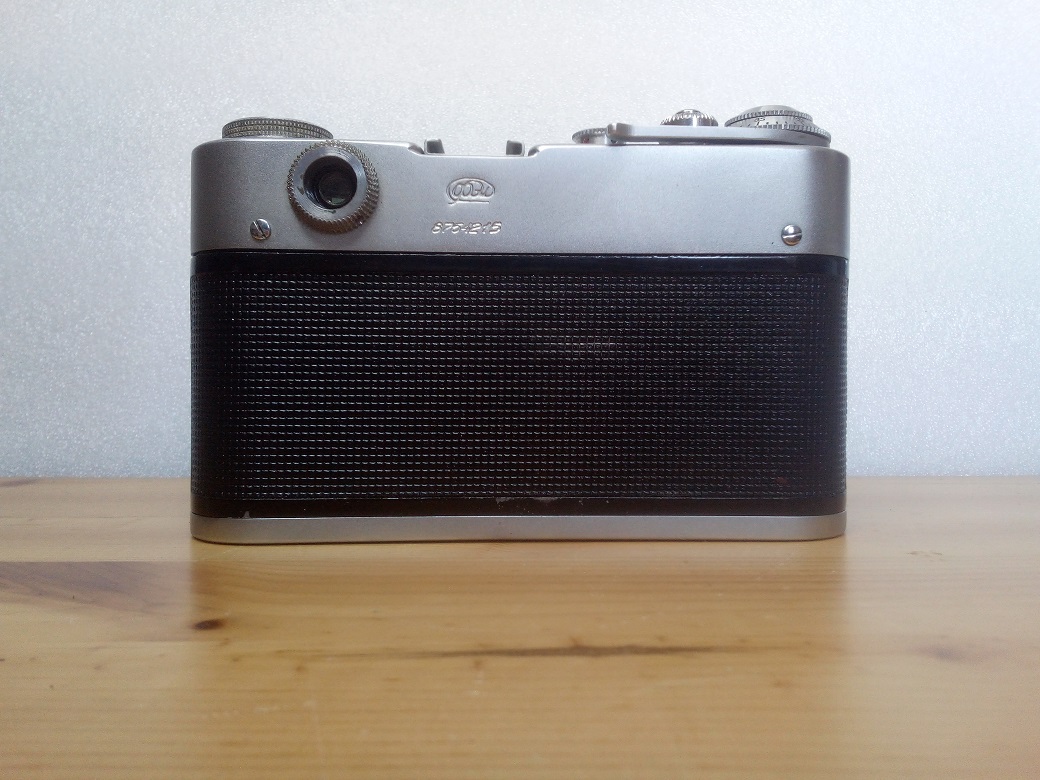

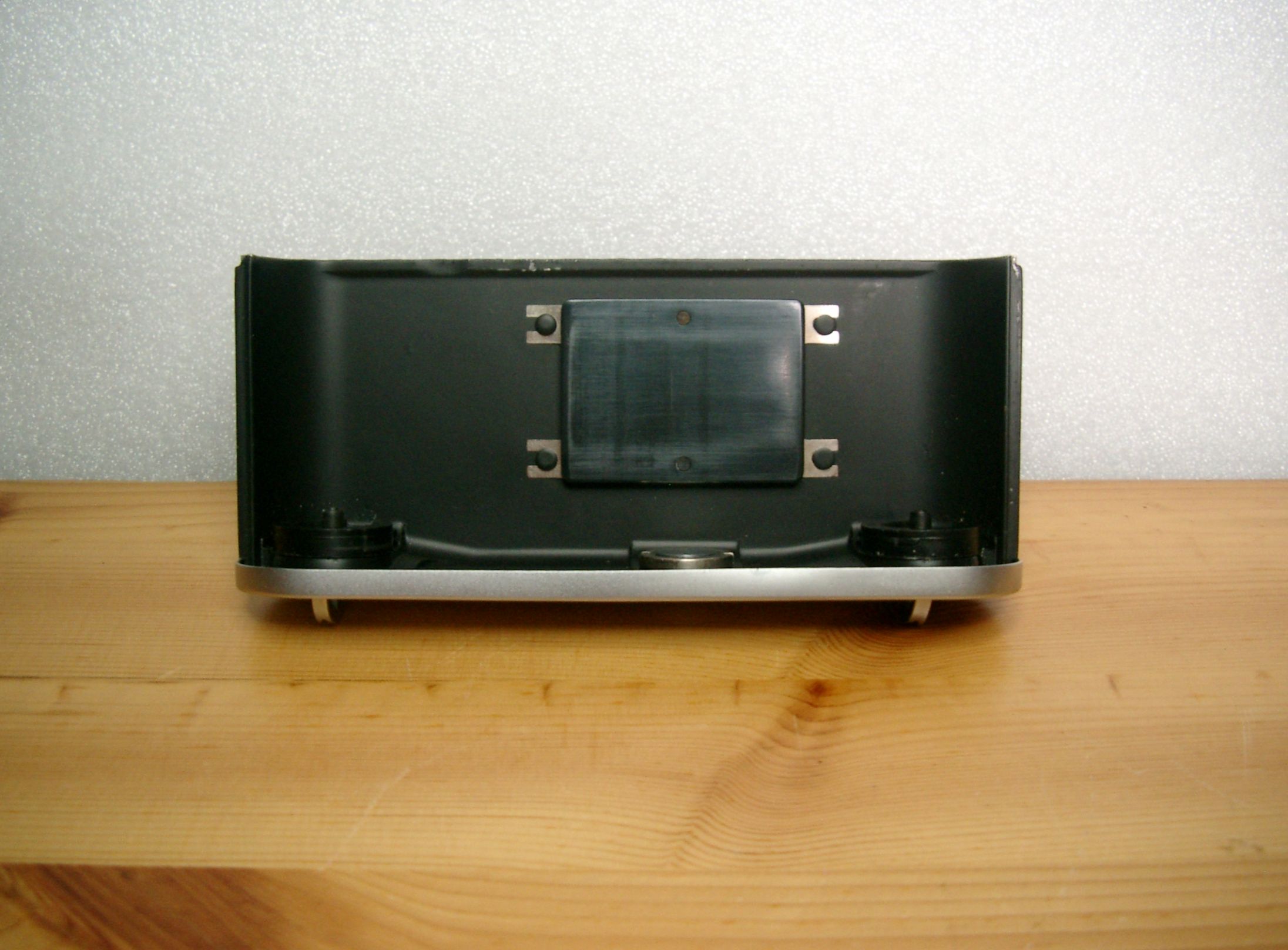

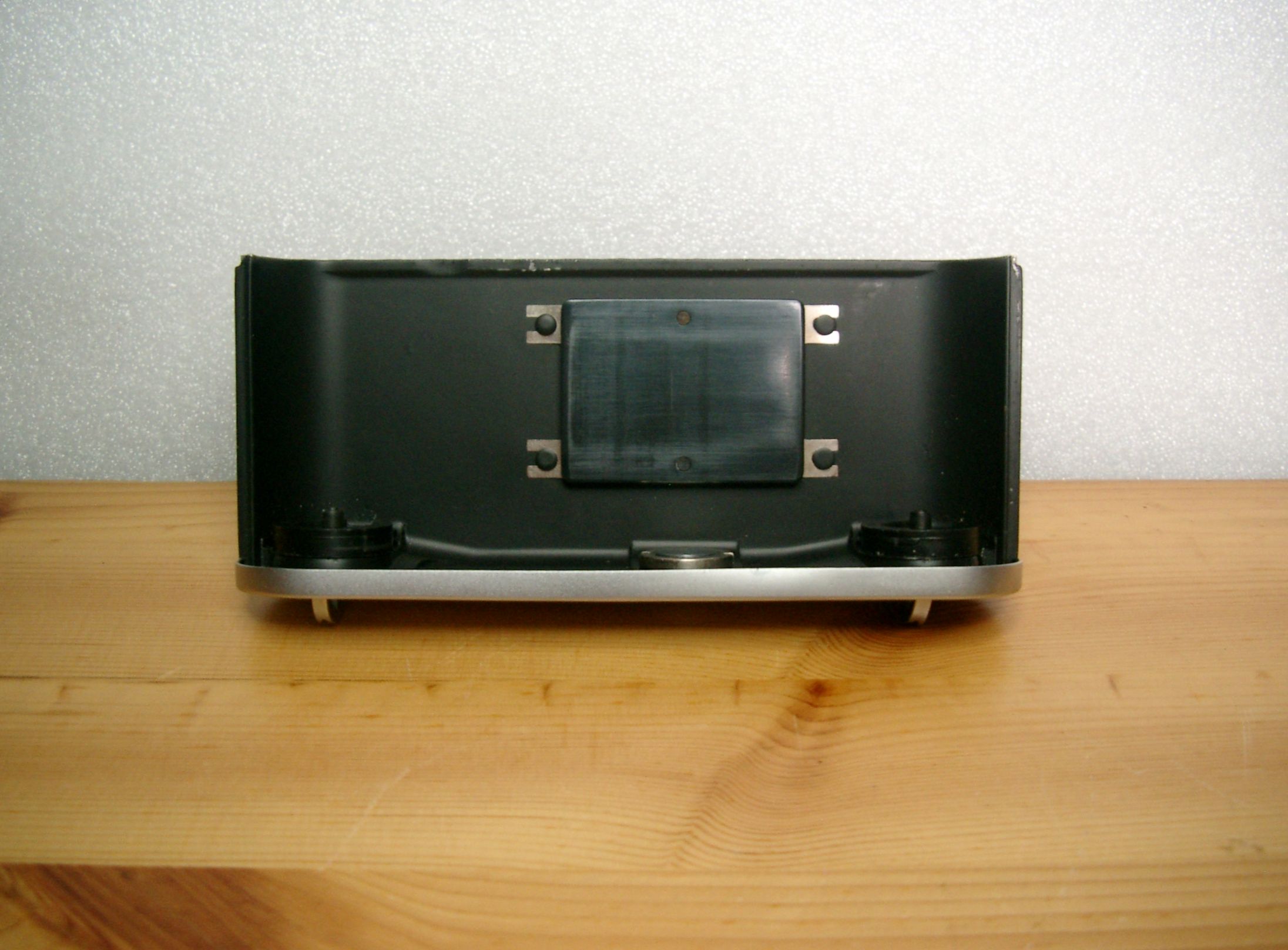

Rückseite: Sucher mit eingespiegeltem Doppelbild für den Entfrenungsmesser, abnehmbare Rückwand mit Filmandruckplatte

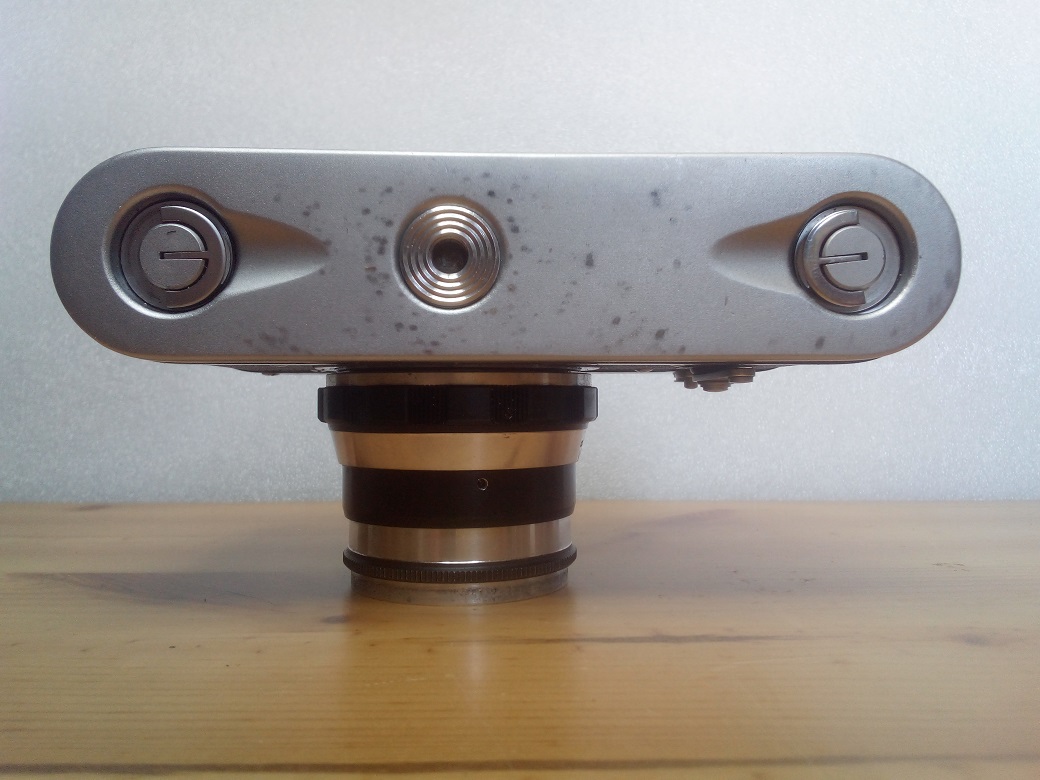

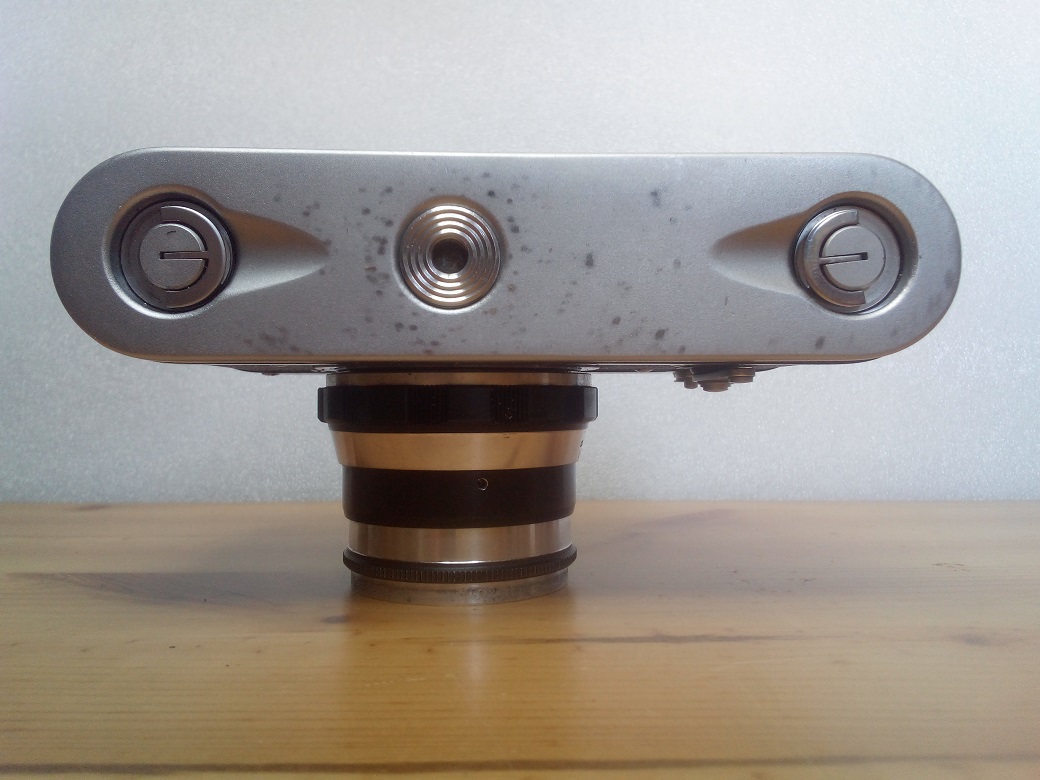

Unterseite: 2 Entriegelungen für die Rückwand, 1 Stativgewinde

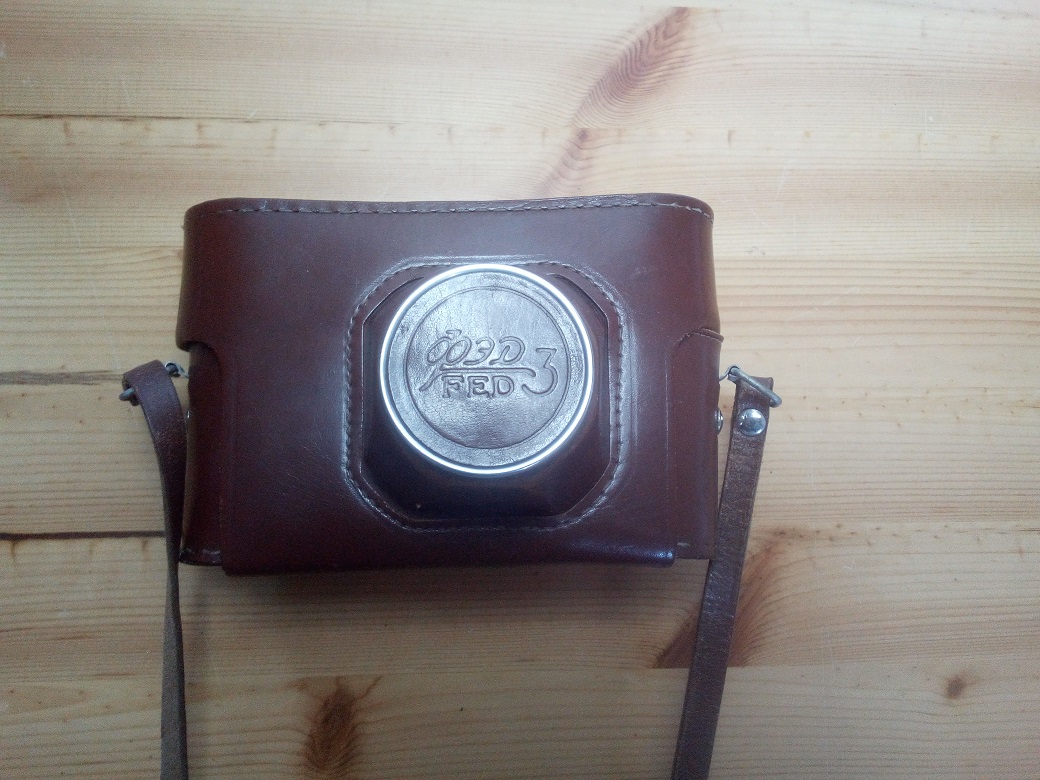

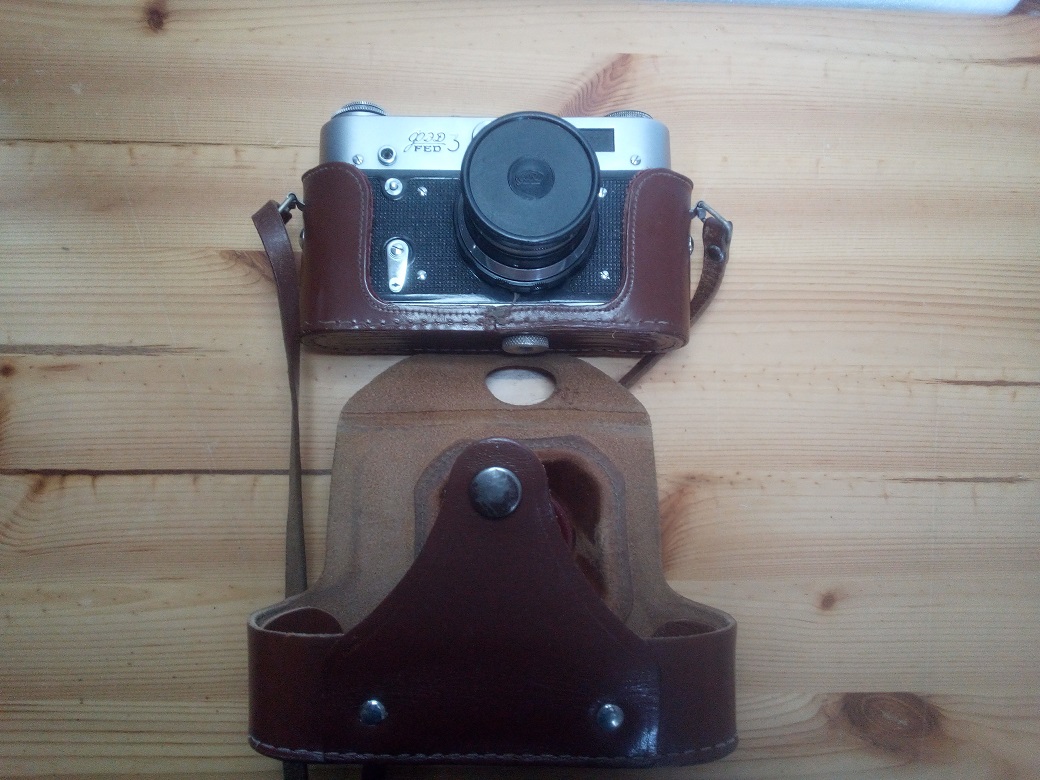

Zubehör: Echtlederbereitschaftstasche, Objektivschutz aus Kunststoff


Hersteller: FED, Charkow, ehem. UdSSR
Modell: FED-3
Typ: KB-Meßsucherkamera mit gekoppeltem Entfernungsmesser, 24 x 36 mm, max. 36 Aufnahmen, Selbstauslöser
Baujahr: 1968
Seriennummer: 8764215
Verschluß: horizontaler Tuchverschluß, "B", 1 - 1/500 sec, Blitz 1/30 sec
Blenden: je nach Objektiv (Industar I-61 Blende 2,8 - 16)

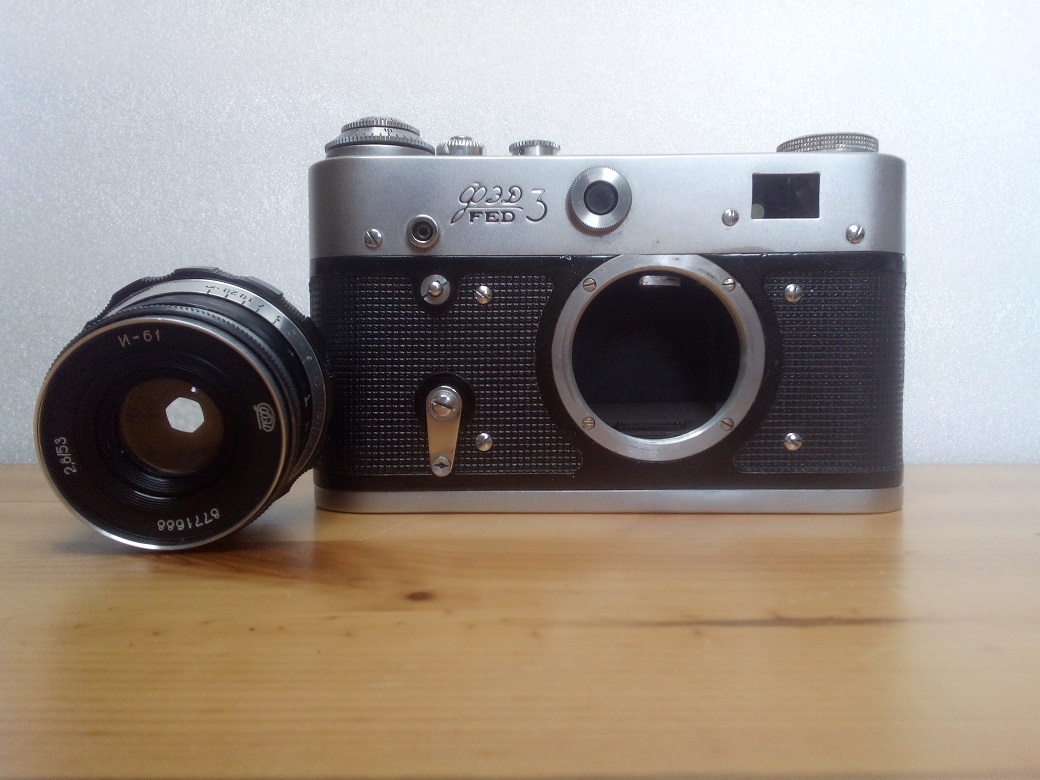

(verbautes) Objektiv: Industar I-61, 1:2,8 / 53, Seriennummer: 8771688
Fokussierung: manuell, 1 Meter bis unendlich
Gewicht (ohne Objektiv): ca 600 Gramm

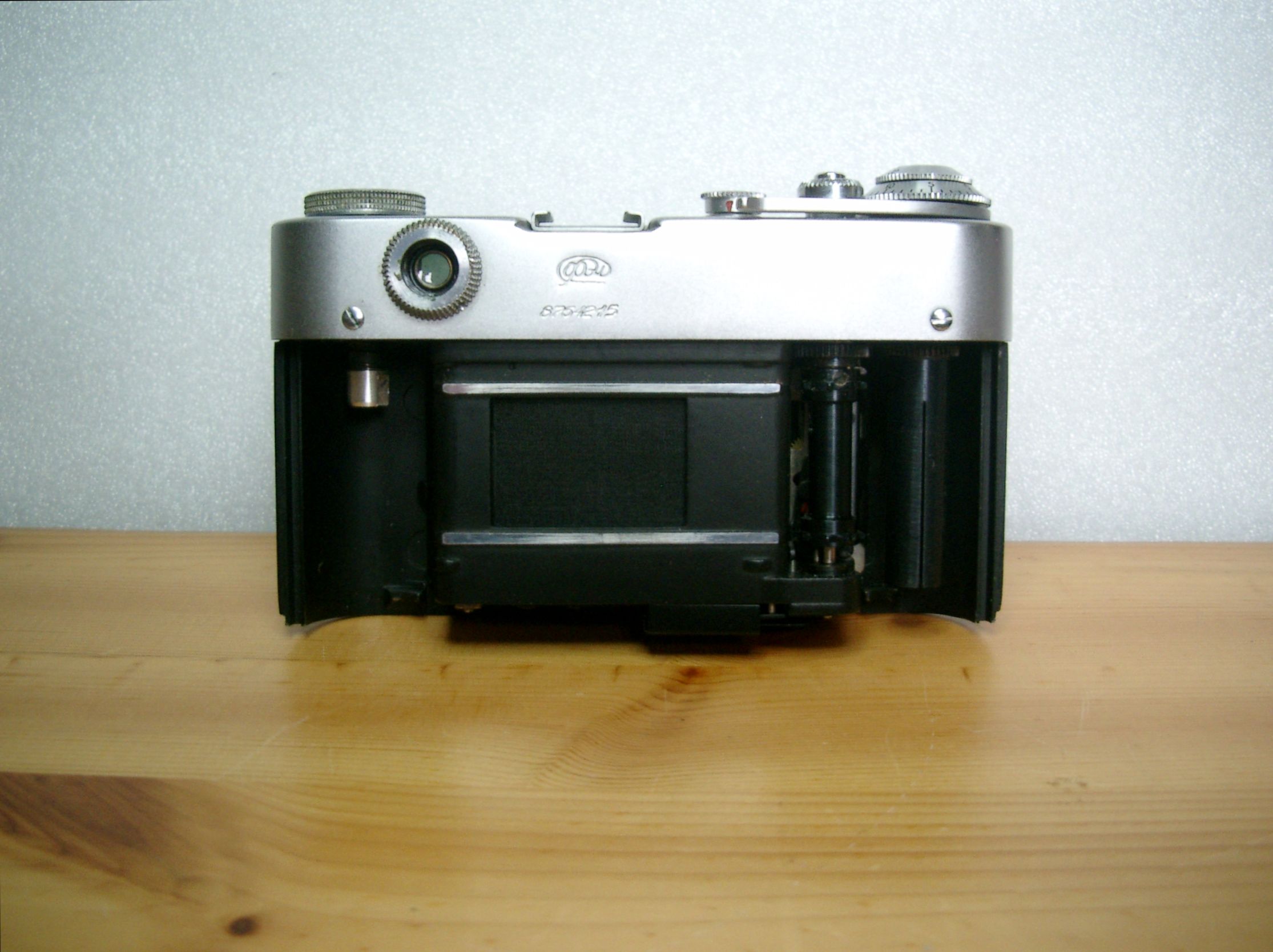

der Filmanfang wird in den Schlitz der "Röhre" auf der rechten Seite eingefädelt










Nachtrag: Wie mir ein Fed Experte mitteilte, ist bei dieser Version keine Aufnahmespule vorgesehen. Der Film wird in den Schlitz der längen "Röhre" eingefädelt. Ein Versuch mit einem Dummy-Film hat diesen Hinweis bestätigt.



--------------------------------------------------
Mit besten Grüßen aus dem "echten Norden"
Andreas

Zuletzt bearbeitet am 26.07.23 21:45
